Technics SU-9200 : toujours debout !
Les préamplificateurs Technics ne sont pas les plus communs, et de mon expérience, ont souvent été utilisés dans des conditions difficiles, accompagné d’un amplificateur de la même marque, en sonorisation plus qu’en écoute de salon.

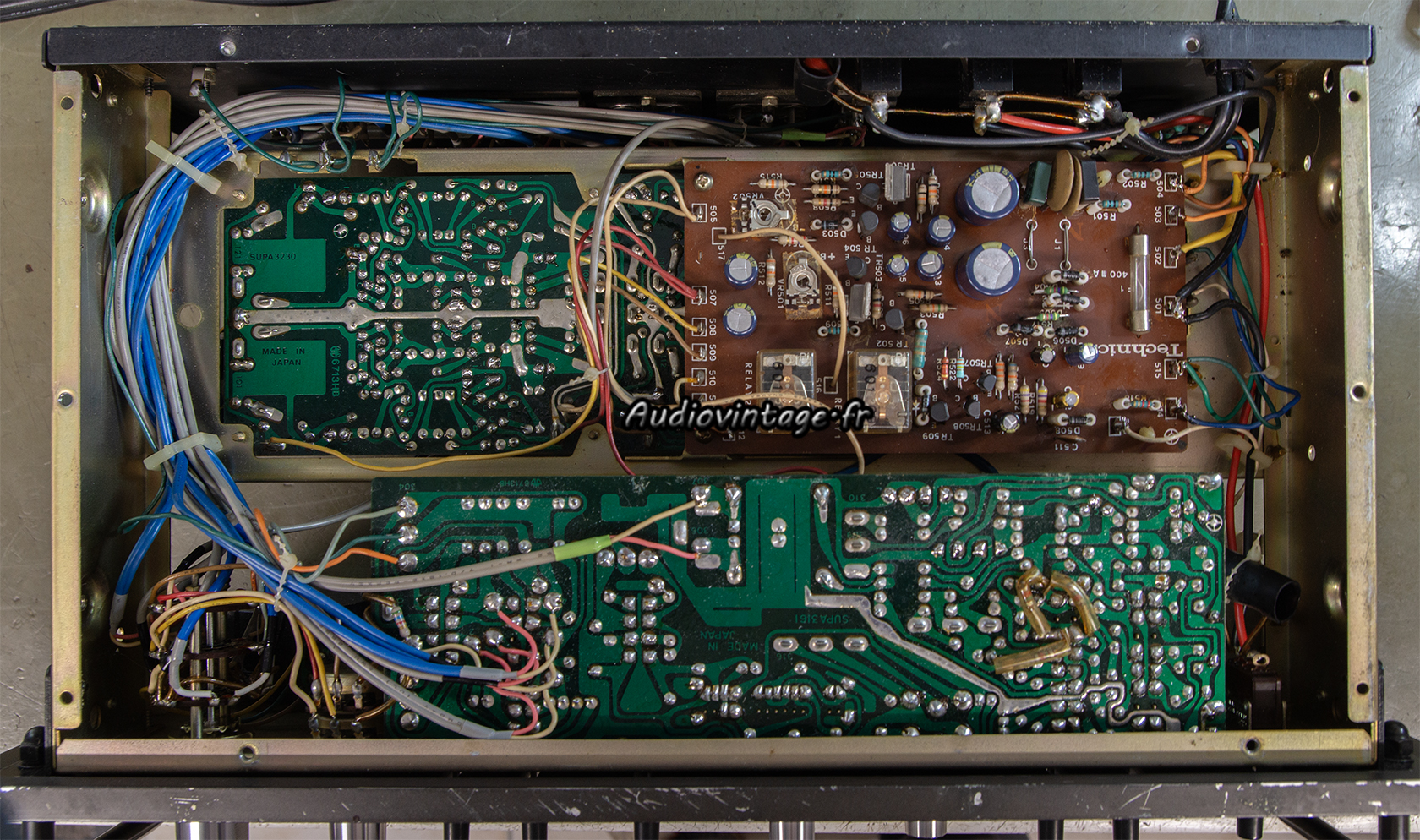

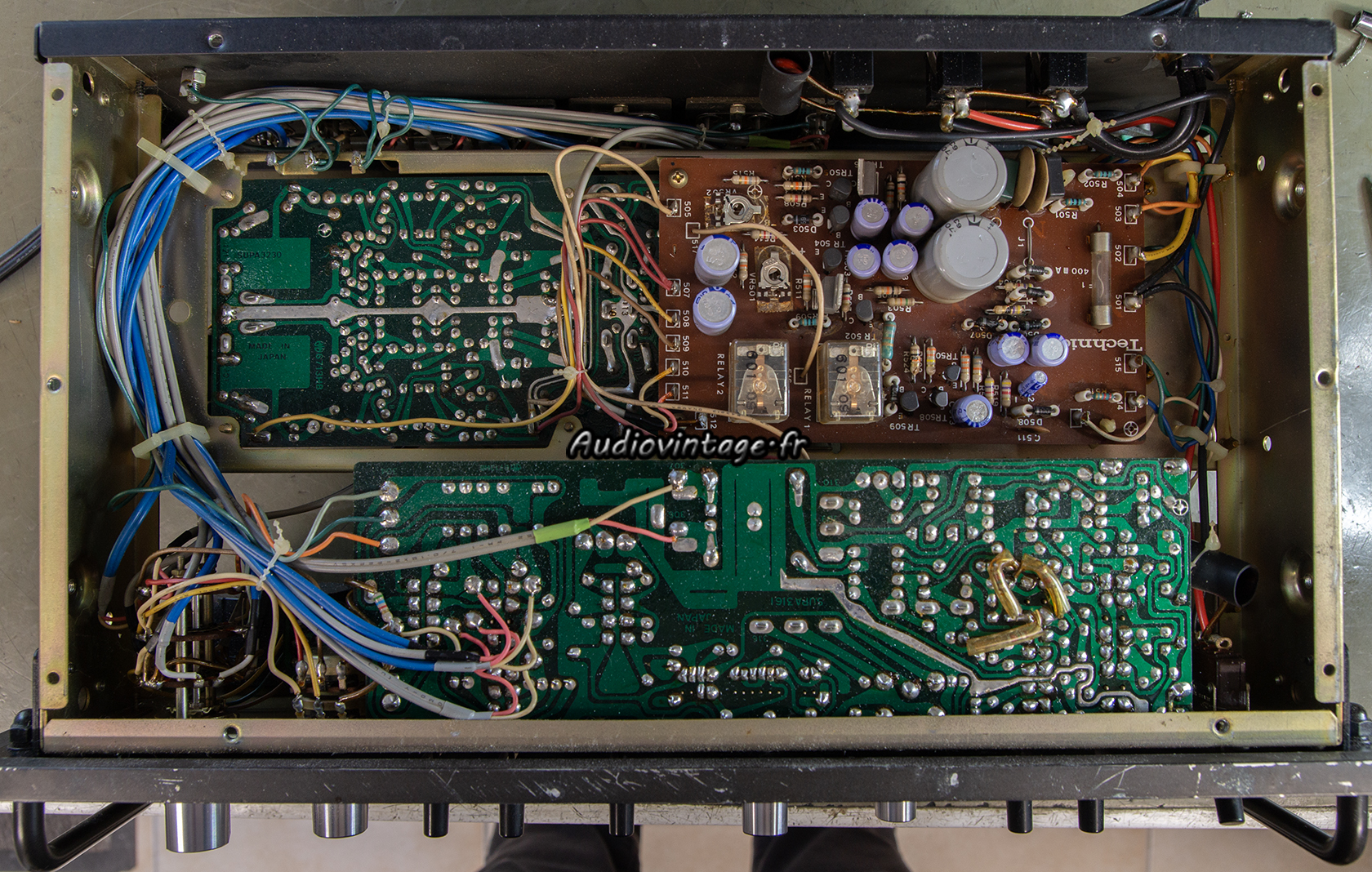

Technics SU-9200 : à son arrivée.
Technics SU-9200 : à son arrivée.
Le SU-9200 présenté ici n’a probablement pas eu une vie facile avant d’arriver à l’atelier.
Il fonctionne encore presque correctement, et va devoir subir une cure de rajeunissement.

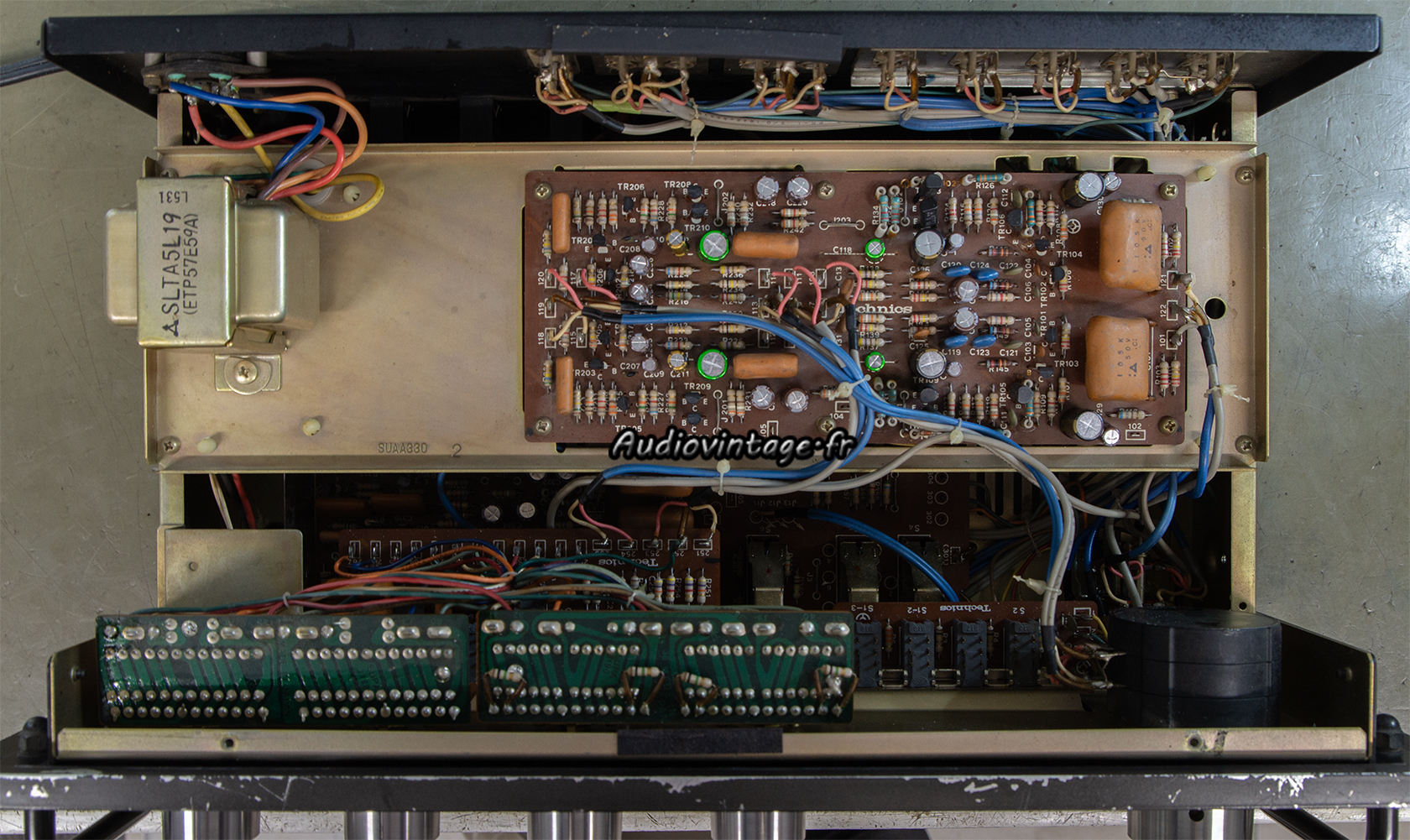

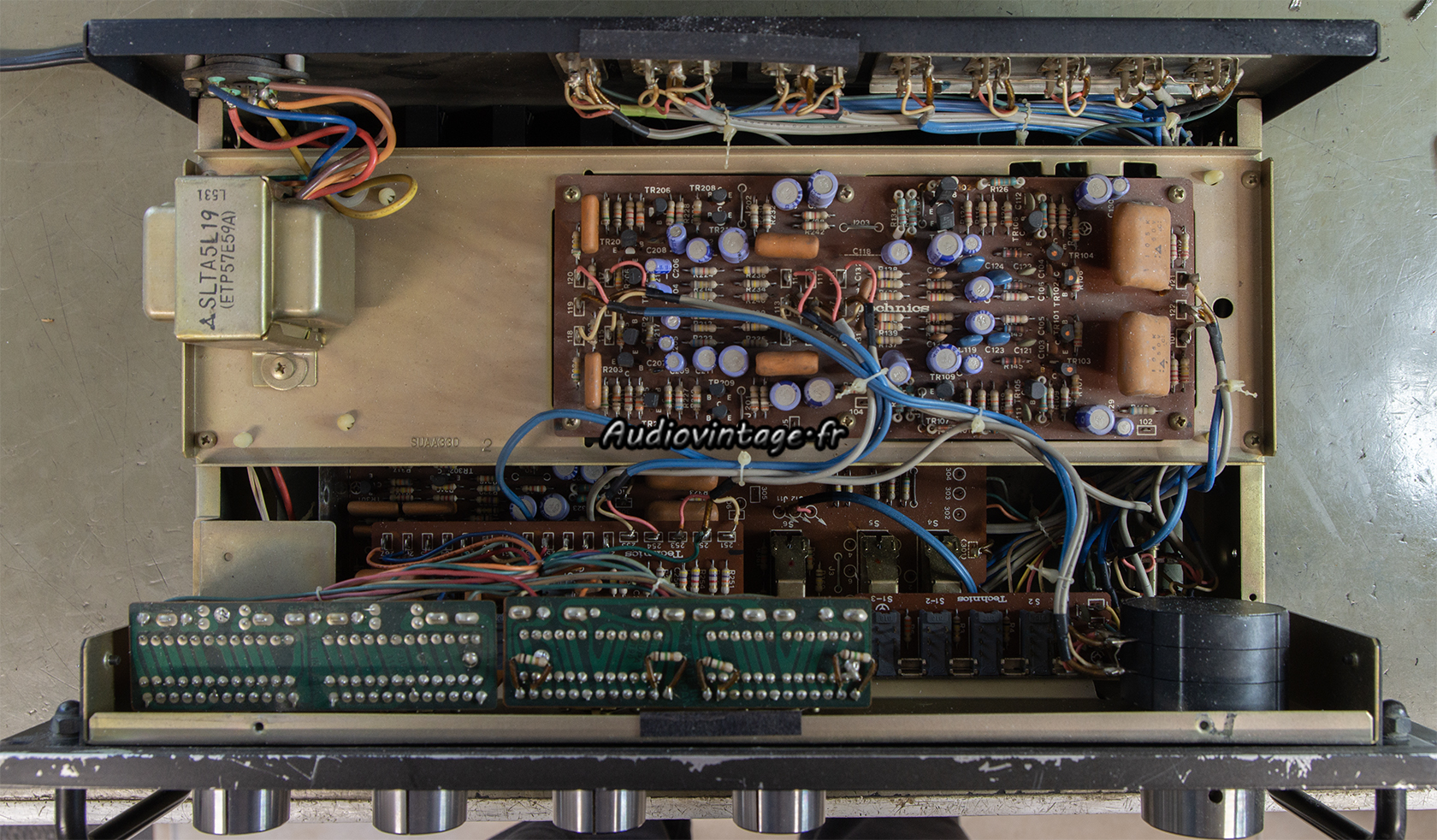

Technics SU-9200 : intervention terminée.
Technics SU-9200 : intervention terminée.
Tous les condensateurs chimiques sont remplacés, ainsi qu’une petite vingtaine de transistors. Quelques résistances un peu sous dimensionnées sur le circuit d’alimentation et montrant des signes de chauffe excessive sont également changées par sécurité.
Les commandes sont nettoyées, les tensions d’alimentation ajustées, et, comme ils étaient manquants, je monte quatre pieds caoutchouc.
Terminé.

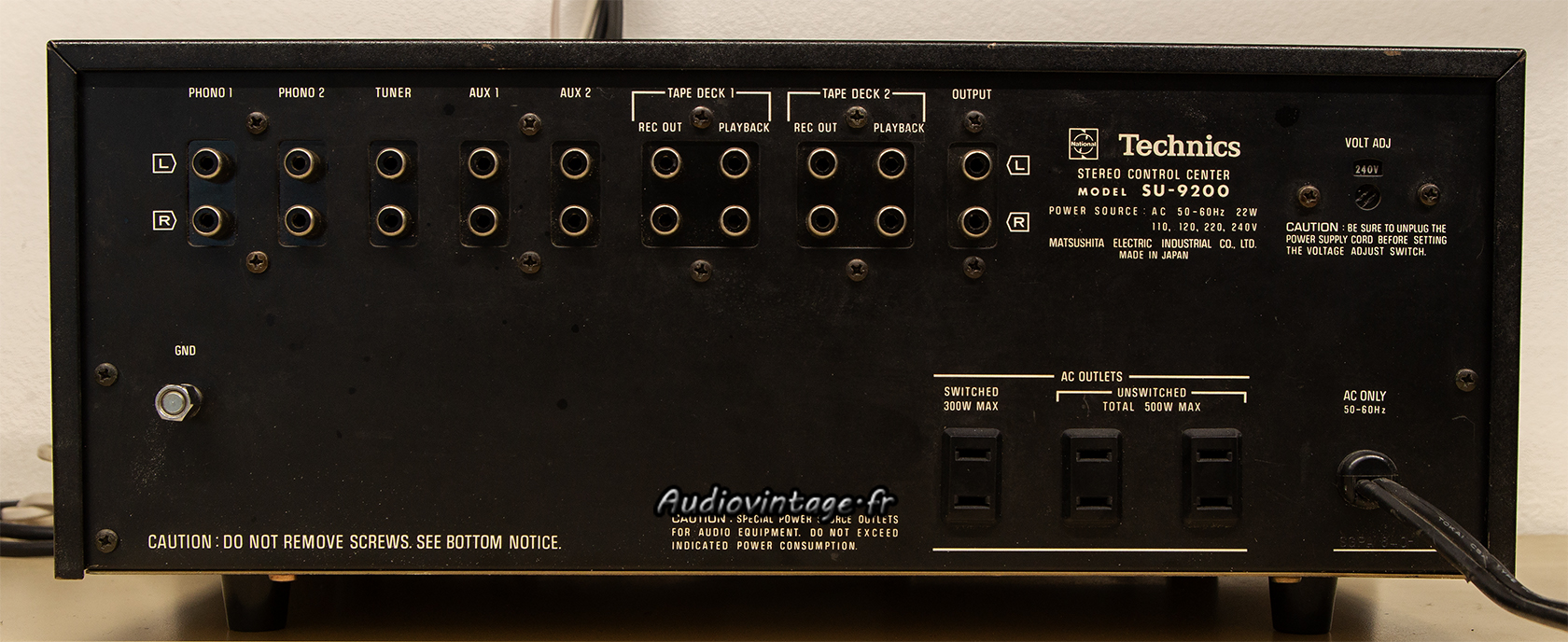

Technics SU-9200 : connectique.
Connectique.

Les mesures sur entrée Aux :

Technics SU-9200 : distorsion-a-1v-en-sortie-entree-aux-tone-defeat
Distorsion à 1v en sortie, entrée aux, tone defeat.

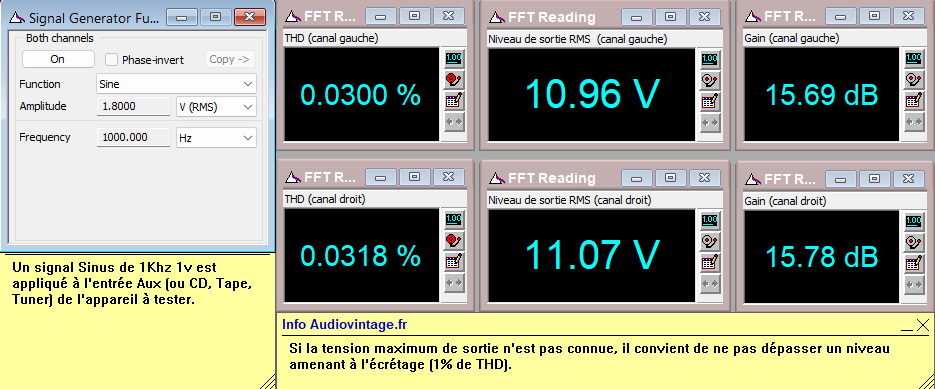

Technics SU-9200 : distorsion-a-11v-en-sortie-entree-aux-tone-defeat
Distorsion à 11v en sortie, entrée aux, tone defeat.

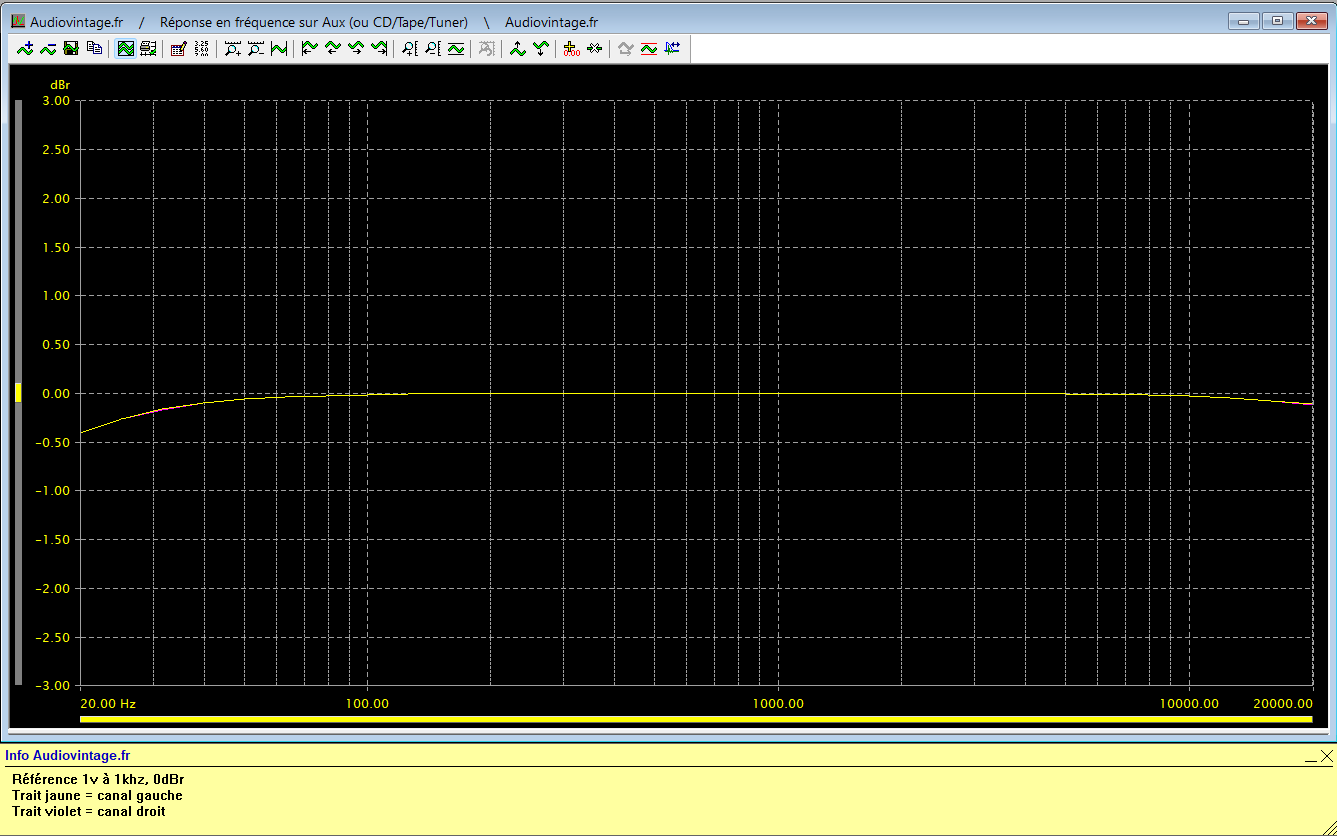

Technics SU-9200 : reponse-en-frequence-a-1v-en-sortie-entree-aux-tone-defeat
Réponse en fréquence à 1v en sortie, entrée aux, tone defeat.

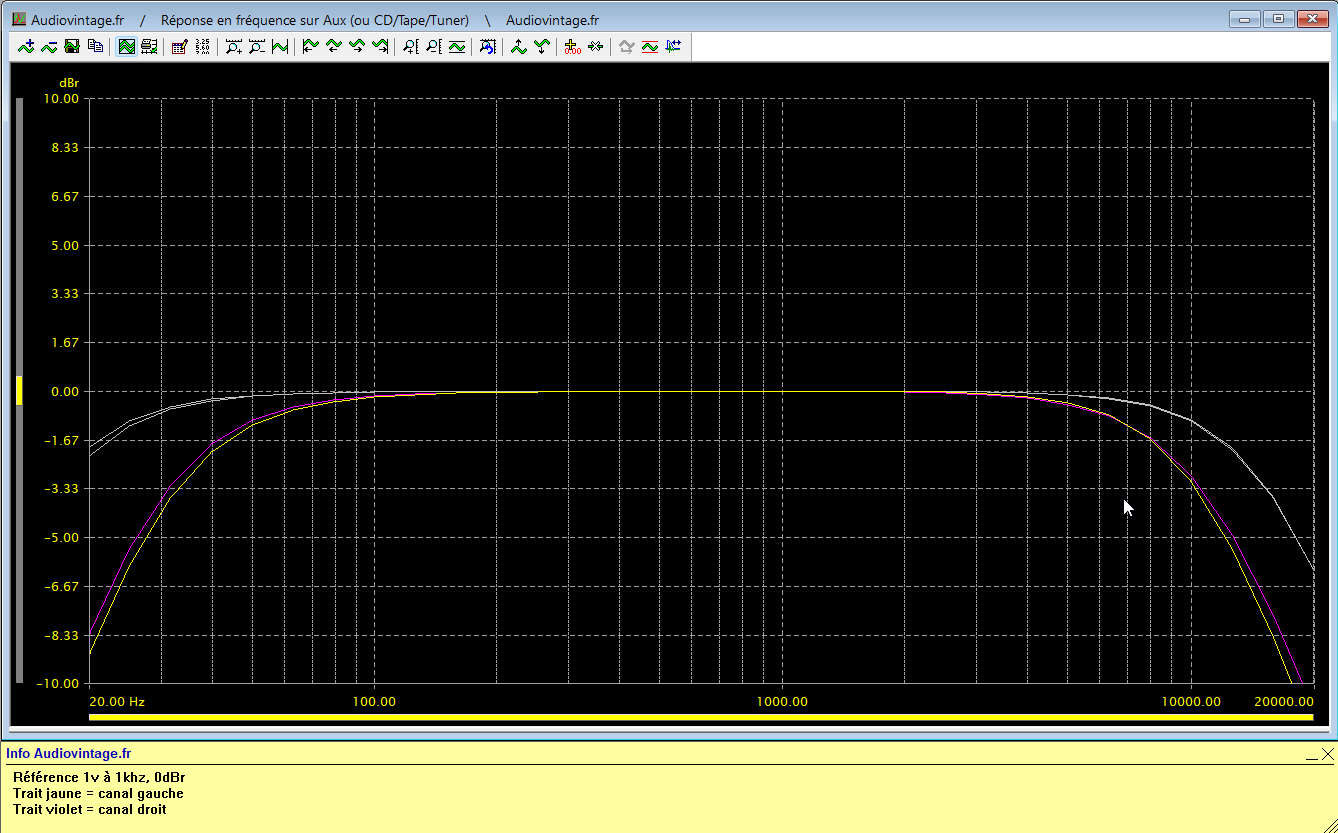

Technics SU-9200 : reponse-en-frequence-a-1v-en-sortie-entree-aux-tone-defeat-action-des-filtres
Réponse en fréquence à 1v en sortie, entrée aux, tone defeat, action des filtres.

Technics SU-9200 : reponse-en-frequence-a-1v-en-sortie-entree-aux-correcteurs-au-mini-puis-au-maxi
Réponse en fréquence à 1v en sortie, entrée aux, correcteurs de tonalité au mini puis au maxi.

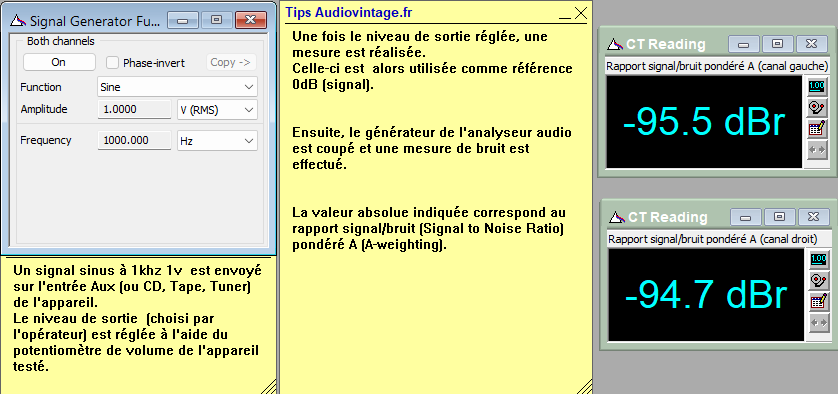

Technics SU-9200 : rapport-signal-bruit-a-1v-en-sortie-entree-aux-tone-defeat
Rapport signal bruit à 1v en sortie, entrée aux, tone defeat.

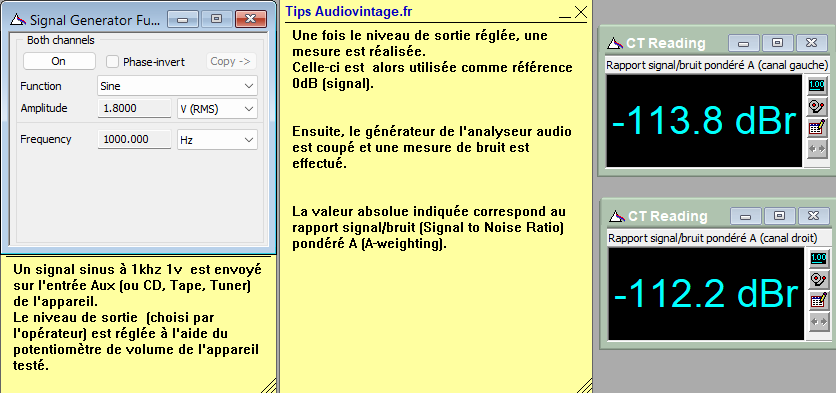

Technics SU-9200 : rapport-signal-bruit-a-11v-en-sortie-entree-aux-tone-defeat
Rapport signal bruit à 11v en sortie, entrée aux, tone defeat.

Les mesures sur entrée phono :

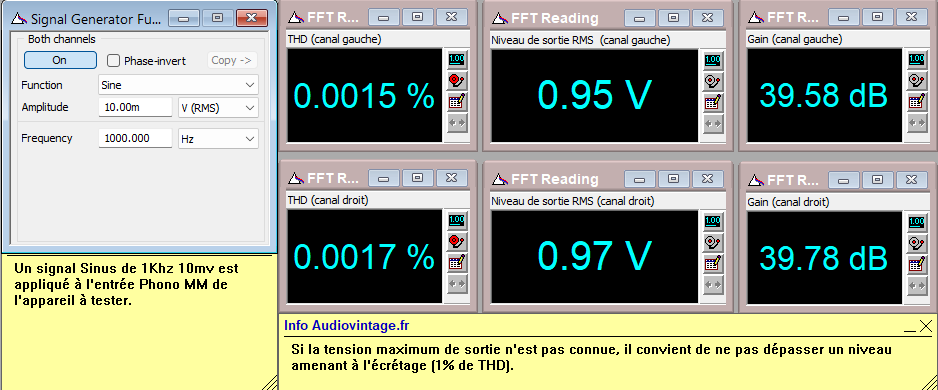

Technics SU-9200 : distorsion-a-1v-en-sortie-entree-phono-tone-defeat
Distorsion à 1v en sortie, entrée phono, tone defeat.

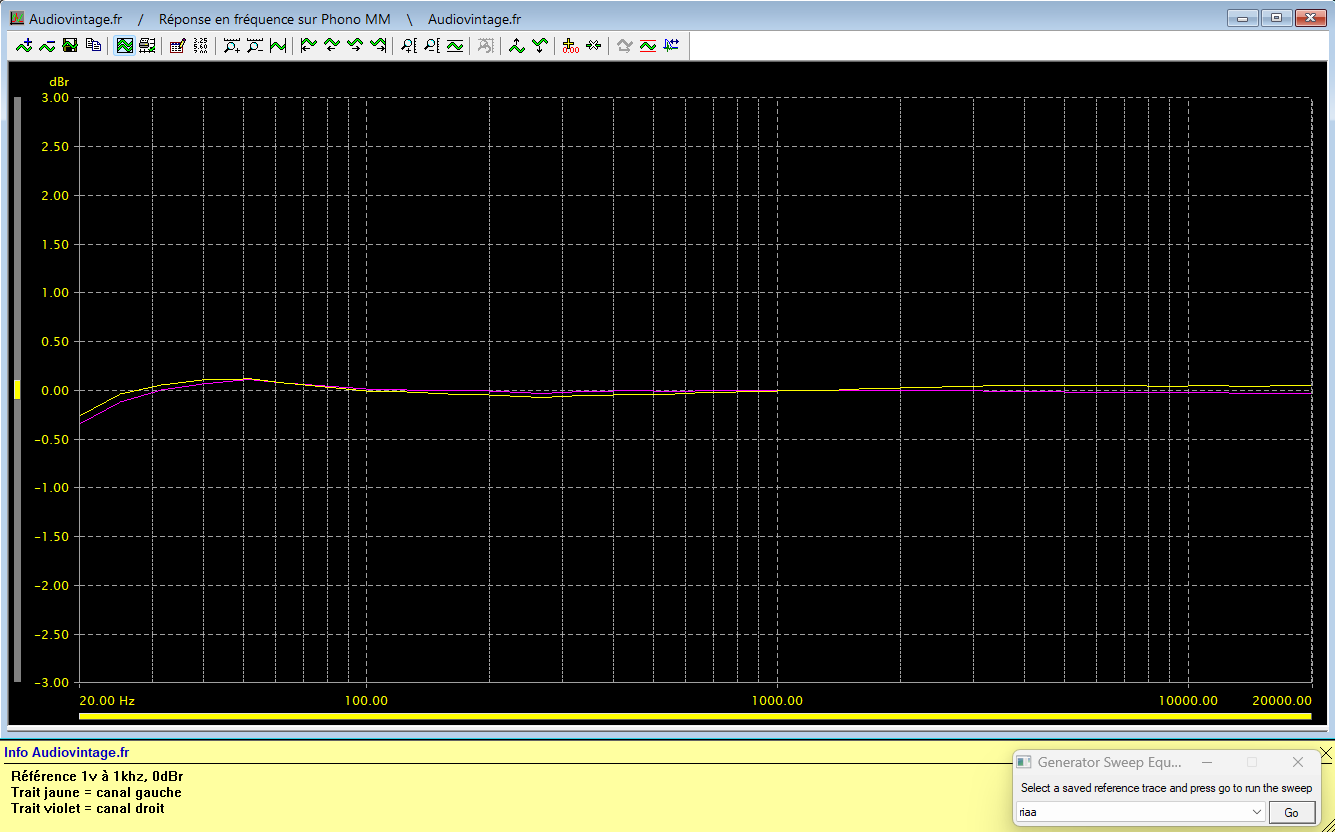

Technics SU-9200 : reponse-en-frequence-a-1v-en-sortie-entree-phono-tone-defeat
Réponse en fréquence à 1v en sortie, entrée phono, tone defeat.

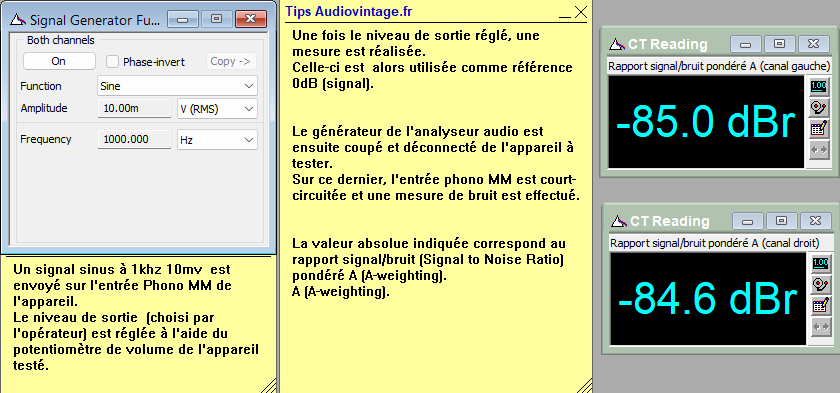

Technics SU-9200 : rapport-signal-bruit-a-1v-en-sortie-entree-phono-tone-defeat
Rapport signal bruit à 1v en sortie, entrée phono, tone defeat.

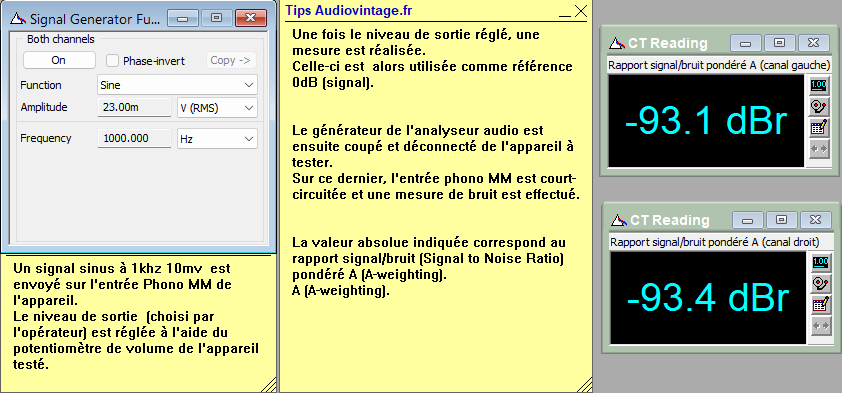

Technics SU-9200 : rapport-signal-bruit-a-11v-en-sortie-entree-phono-tone-defeat
Rapport signal bruit à 11v en sortie, entrée phono, tone defeat.

Les mesures à l’oscilloscope :

Technics SU-9200 : signal-carre-a-100hz
Technics SU-9200 : signal-carre-a-1khz

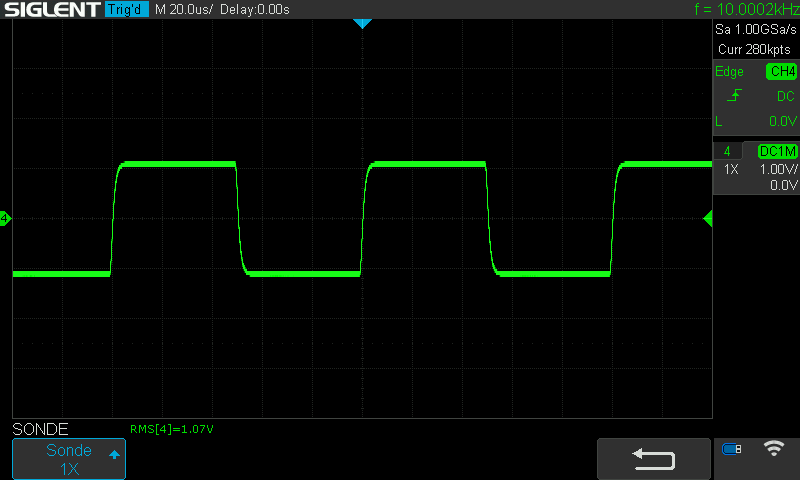

Technics SU-9200 : signal-carre-a-10khz
Technics SU-9200 : temps-de-montee-a-10khz
Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1v en sortie, entrée aux, tone defeat.
