Marantz 1120

Marantz 1120 : très bel appareil made in USA.
Grosse restauration pour ce Marantz 1120 made in USA.

Marantz 1120 : à son arrivée.

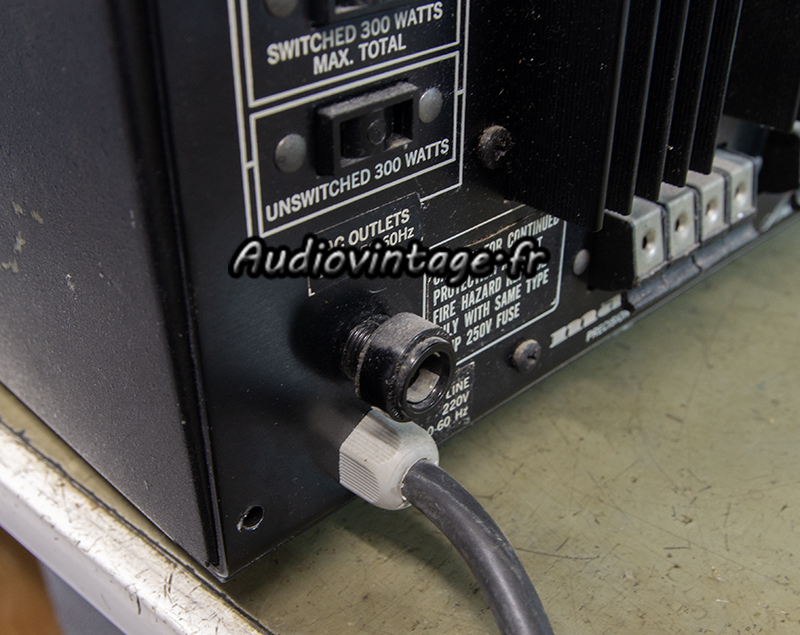

Marantz 1120 : porte-fusible cassé.
Il m’est livré sans connaitre son état de fonctionnement car le porte-fusible est cassé.
Le propriétaire m’a prévenu que le sélecteur loudness est HS et ne tient plus enfoncé.
En essayant les autres commandes le sélecteur « speaker 1 » lâche à la première pression…
Un nouveau porte-fusible est monté et un essai montre un appareil sans grosse panne mais complètement rincé et avec pleins de petits soucis.
Par exemple, en usage phono, un canal ne donne presque rien.
Enfin, le voyant « on » plus d’origine (néon 220v en place) devra être remplacé.

Marantz 1120 : démontage.

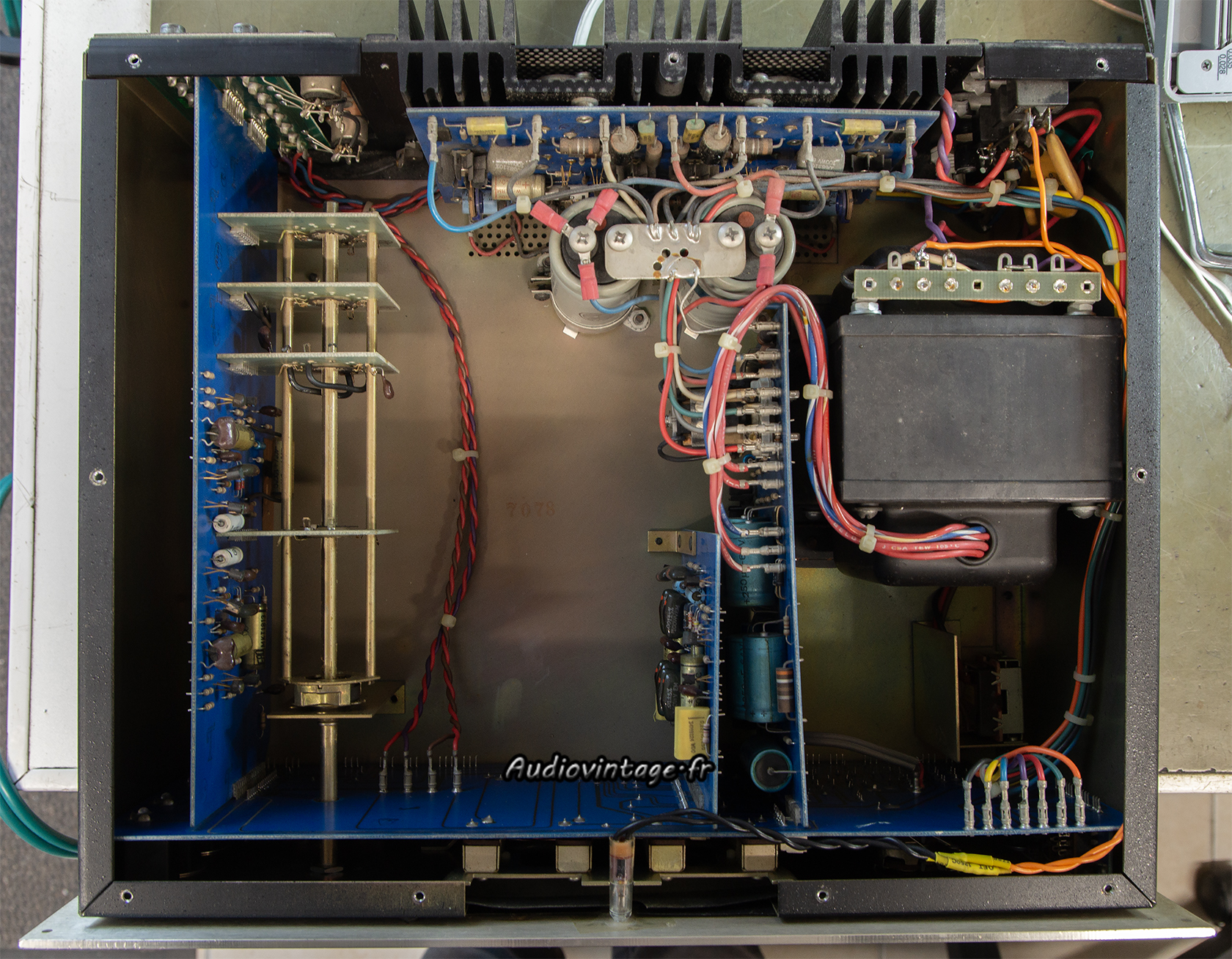

Démontage…

Marantz 1120 : circuit de commande déposé.
Retrait du circuit de commande.
Le remplacement des deux switchs HS est complexe. Après avoir vérifié qu’ils n’étaient pas sauvables, la tentative de trouver deux switchs fonctionnels identiques est un échec.

Marantz 1120 : switch remplacé.
Il faut donc adapter. Ici le switch « speaker 1 » a été remplacé par un switch de récupération provenant d’une épave quelconque japonaise.
La position des pattes légèrement différente a demandé de les « réduire » délicatement à la dremel puis d’agrandir les tous sur le circuit ; Enfin, le switch est trop long, séance ponçage de fesses de switch (bizarre comme phrase 😊).

Marantz 1120 : switch remplacé.
Problématiques absolument identiques pour le switch loudness et solutions également identiques.

Marantz 1120 : étage phono à revoir.

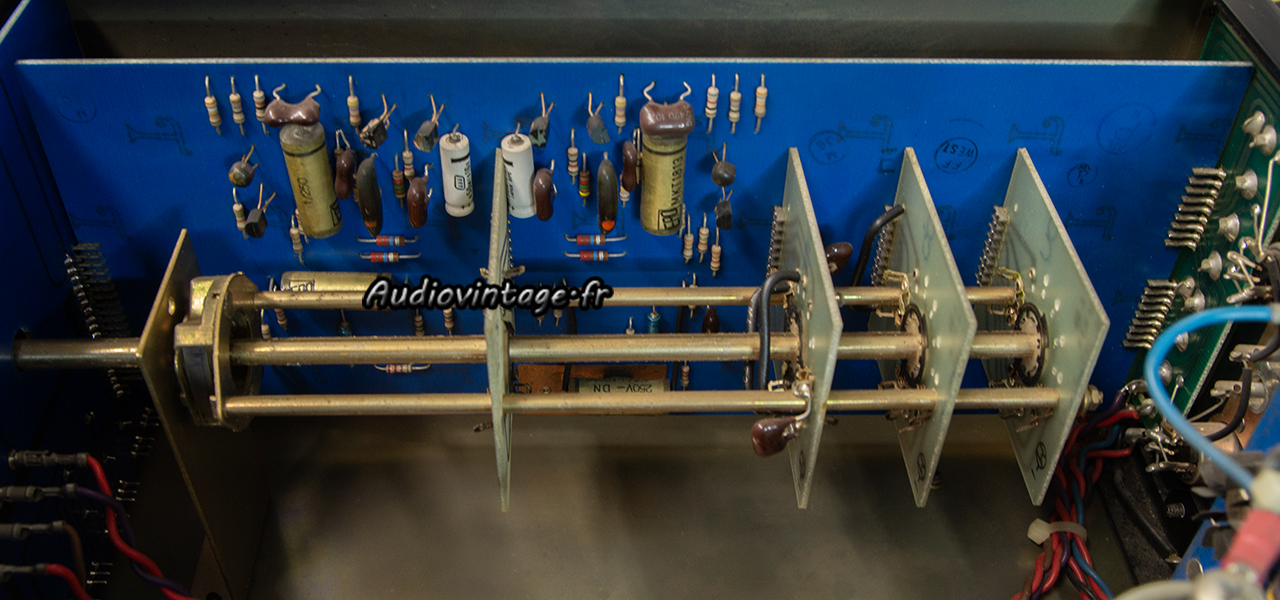

Le circuit phono qui supporte également le sélecteur de source.

Marantz 1120 : circuit phono revu.
Quatre transistors sont remplacés ainsi que les quatre condensateurs chimiques. Ceci permet d’éliminer la panne de l’étage phono citée au début de cet article.

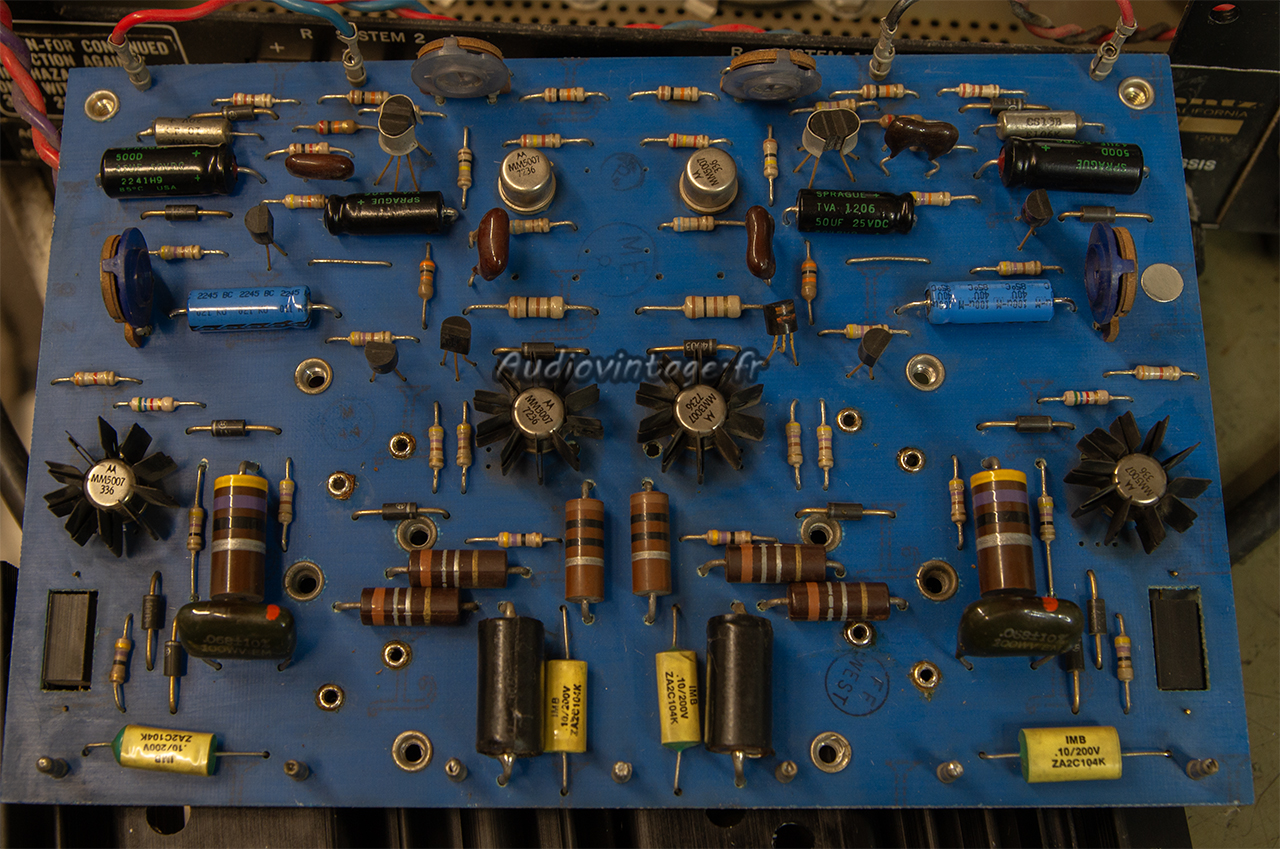

Marantz 1120 : circuit driver à réviser.
Le circuit driver.

Marantz 1120 : circuit driver révisé.
Condensateurs chimiques remplacés, nettoyage et nombreux tests pour éviter de tout devoir redémonter en cas d’oubli…

Marantz 1120 : graisse fraiche et micas neufs.

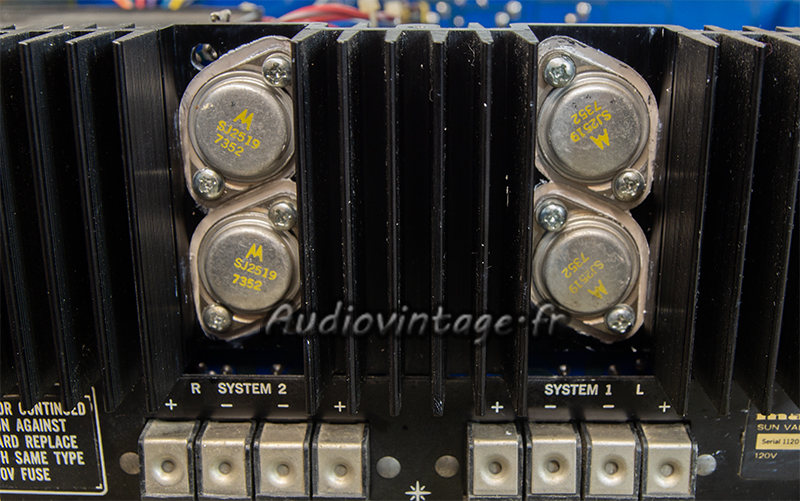

Transistors de puissances testés et remontés avec de la graisse fraiche sur des micas d’isolation neufs.

Marantz 1120 : circuit de tonalité à revoir.

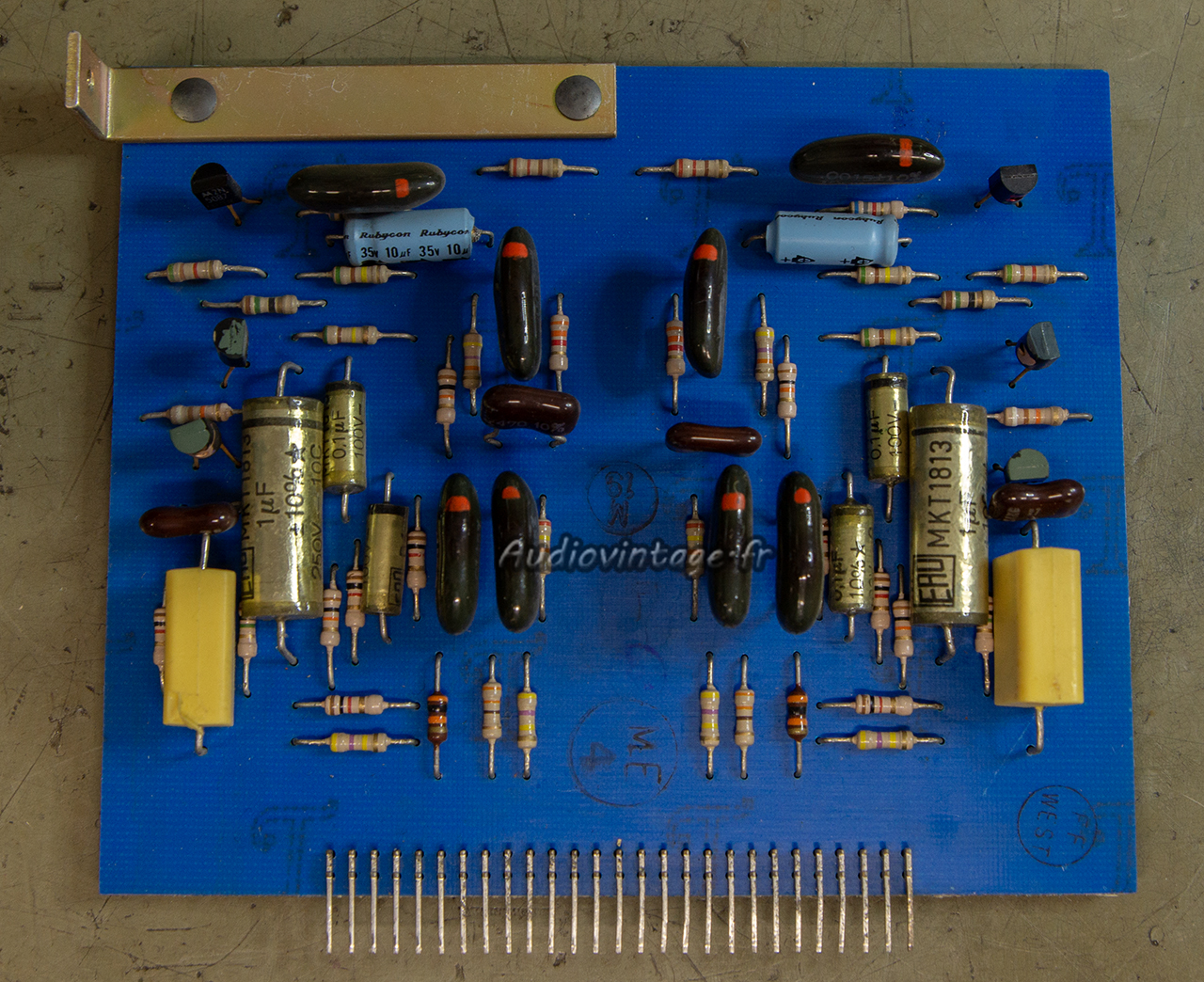

Le circuit de tonalité.

Marantz 1120 : circuit de tonalité révisé.
Condensateurs chimiques remplacés.

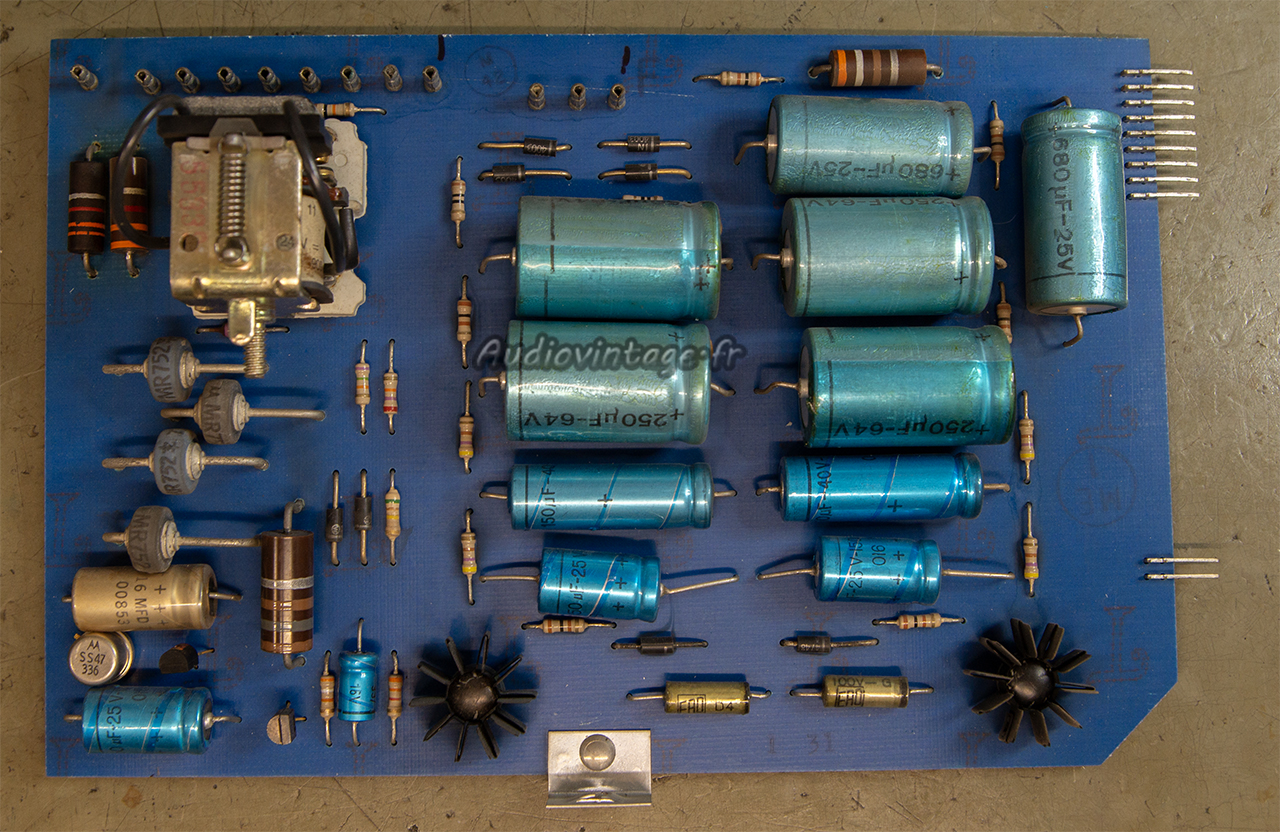

Marantz 1120 : circuit à réviser.
Le circuit d’alimentation et de protection.

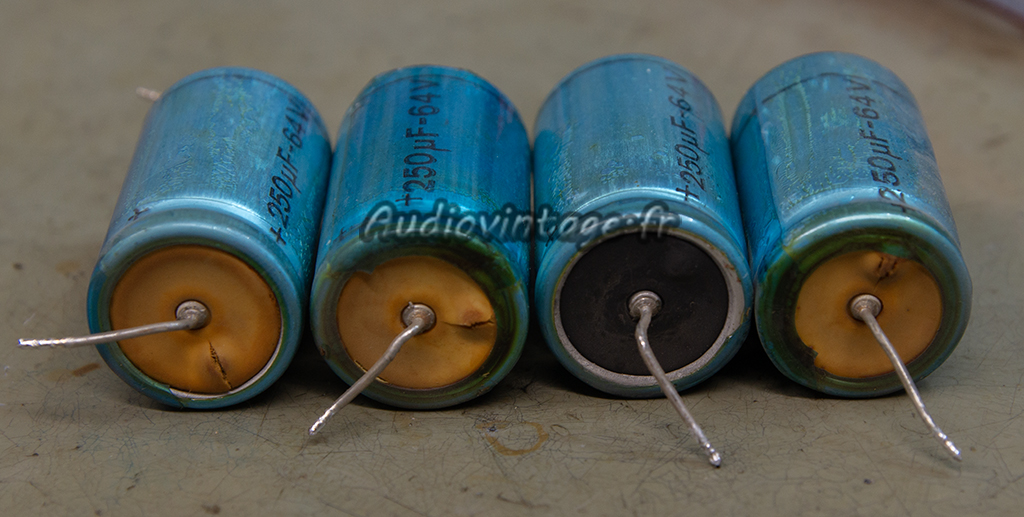

Marantz 1120 : condensateurs HS.
Il est temps d’intervenir.

Marantz 1120 : alimentation/protection révisé.
Circuit révisé. Les contacts du relais ont été désoxydés. Les deux condensateurs de filtrage à vis originaux Sangamo sont parfaits et restent en place.

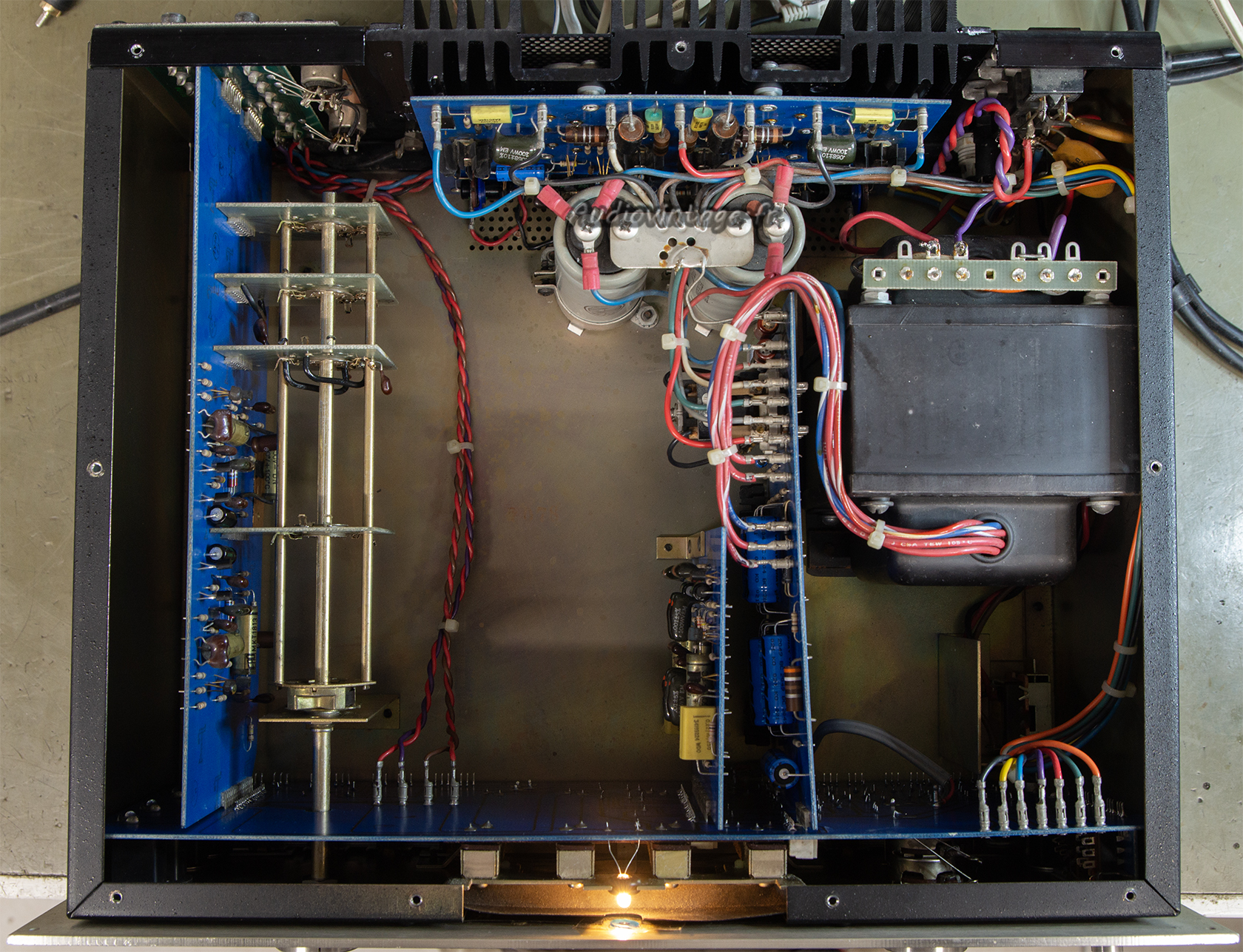

Marantz 1120 : terminé.
Commandes nettoyées, réglages effectués, ampoule neuve. Terminé.

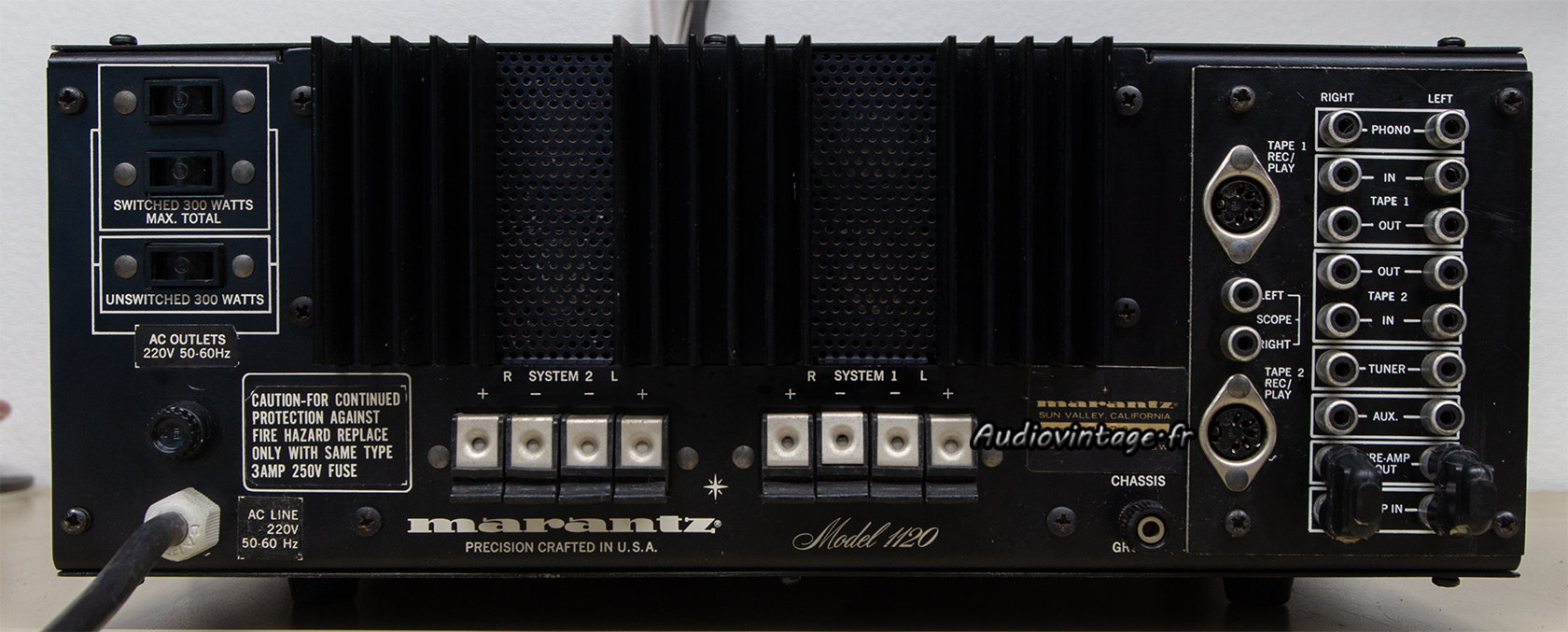

Marantz 1120 : connectique.
Connectique.

Les mesures sur entrée Aux :

Marantz 1120 : distorsion-a-2x1w-sous-8-ohms-entree-aux
Distorsion à 2x1w sous 8 ohms, entrée aux.

Marantz 1120 : distorsion-a-2x60w-sous-8-ohms-entree-aux
Distorsion à 2x60w sous 8 ohms, entrée aux.

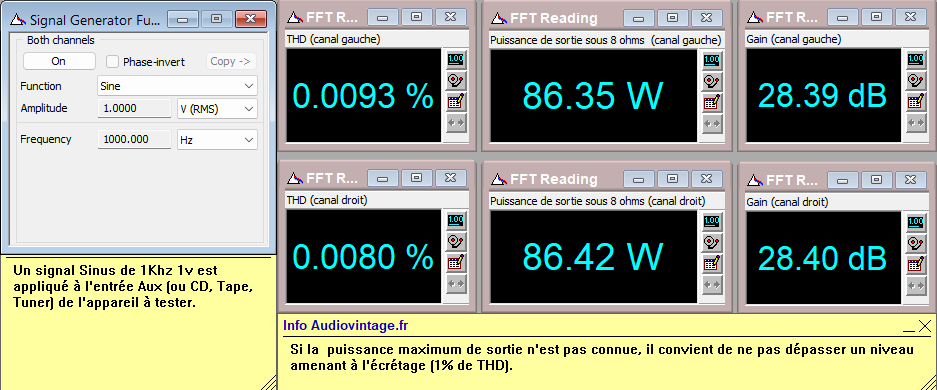

Marantz 1120 : distorsion-a-2x86w-sous-8-ohms-entree-aux
Toujours la santé à 2x86w sous 8 ohms.

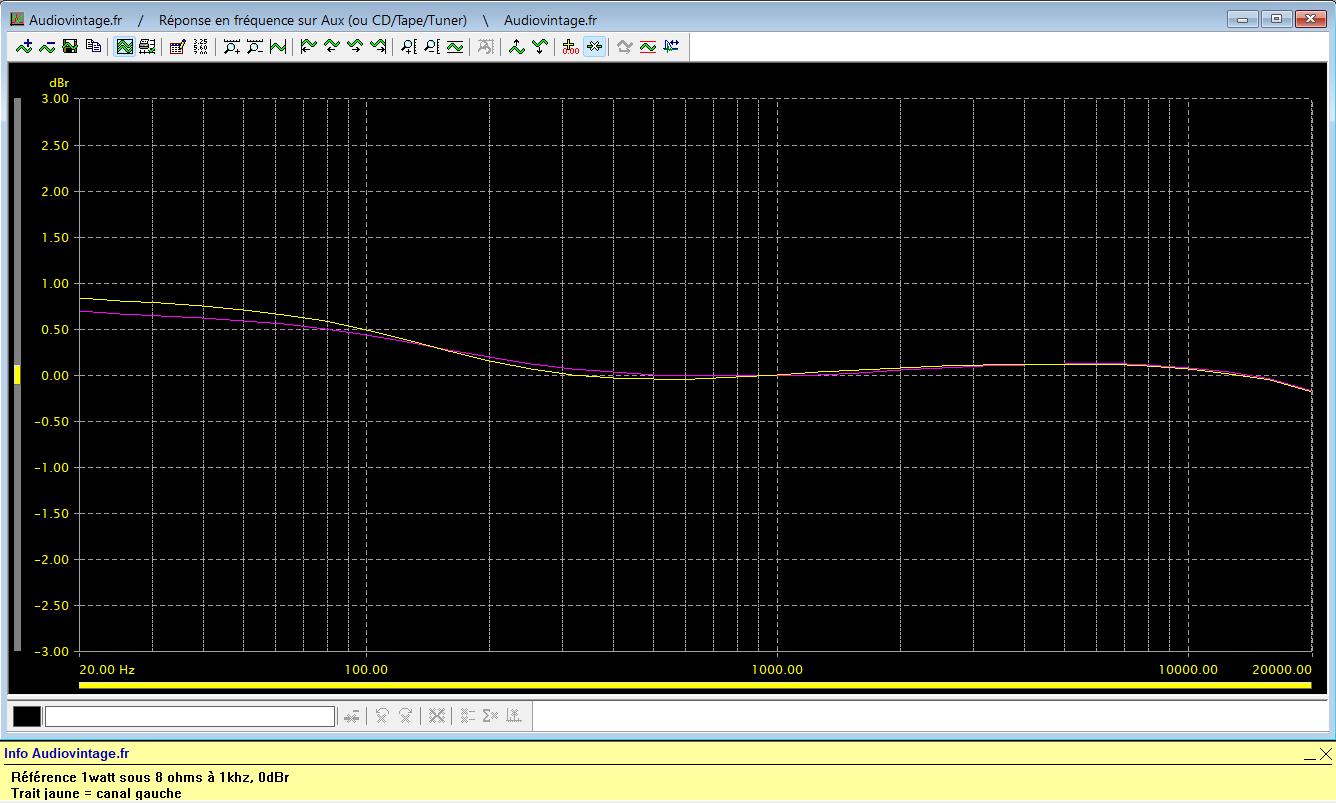

Marantz 1120 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux.

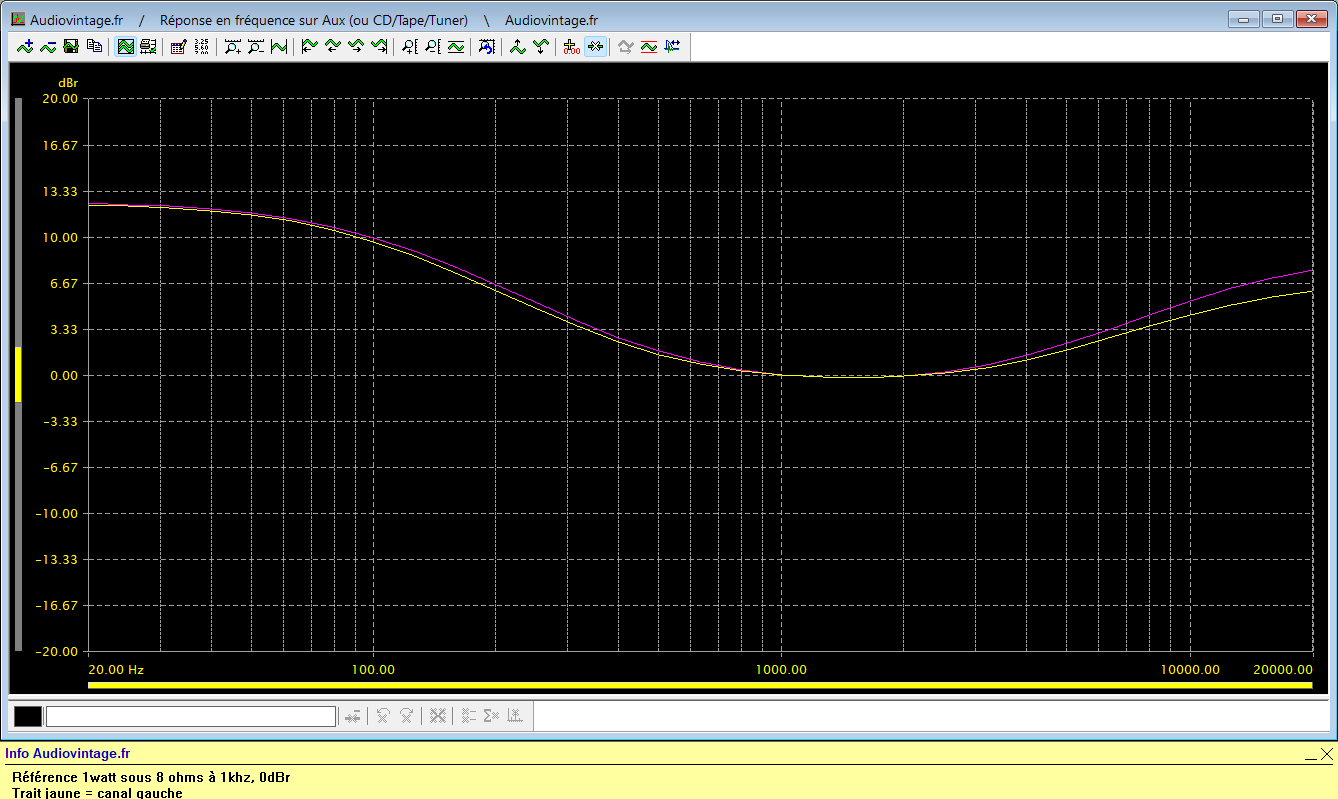

Marantz 1120 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux-loudness-active
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, loudness activé.

Marantz 1120 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux-filtres-actives
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, filtres activés.

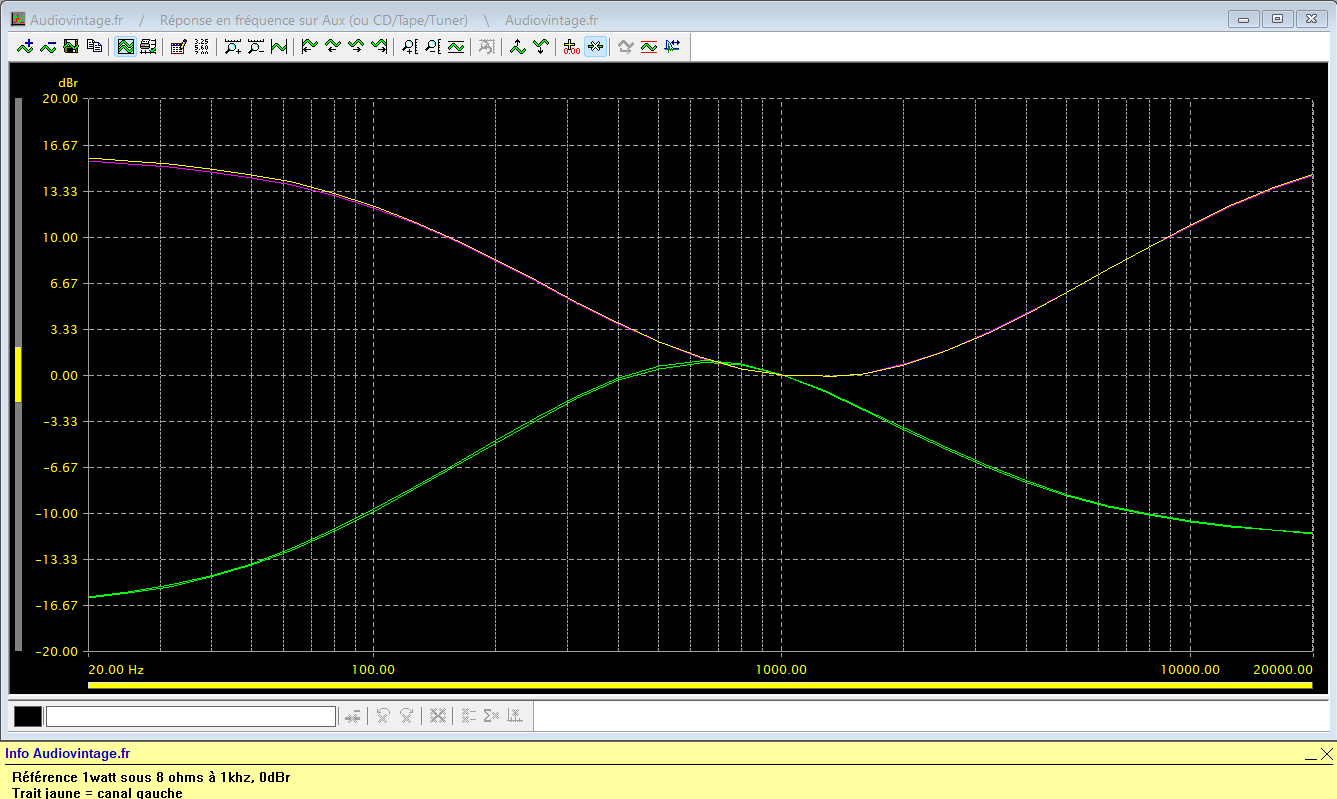

Marantz 1120 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux-correcteurs-au-mini-puis-au-maxi
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, correcteurs de tonalité au mini puis au maxi

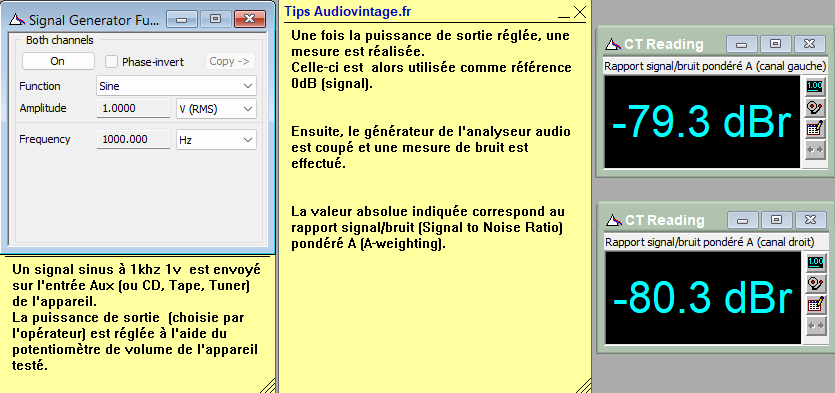

Marantz 1120 : rapport-signal-bruit-a-2x1w-sous-8-ohms-entree-aux
Rapport signal bruit à 2x1w sous 8 ohms, entrée aux.

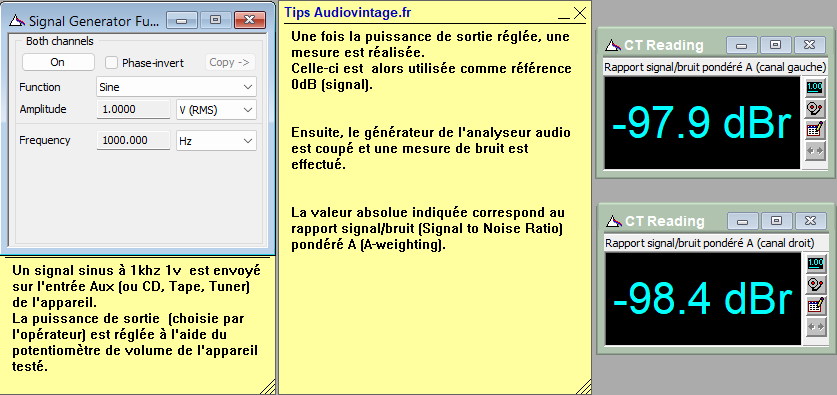

Marantz 1120 : rapport-signal-bruit-a-2x60w-sous-8-ohms-entree-aux
Rapport signal bruit à 2x60w sous 8 ohms, entrée aux.

Les mesures sur entrée phono :

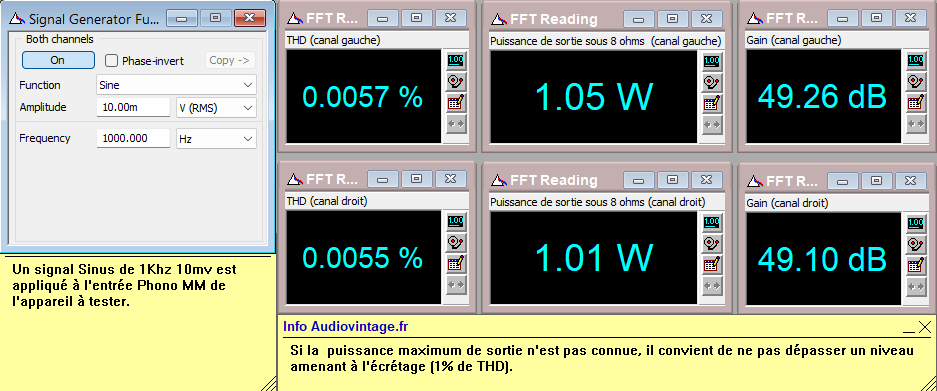

Marantz 1120 : distorsion-a-2x1w-sous-8-ohms-entree-phono
Distorsion à 2x1w sous 8 ohms, entrée phono.

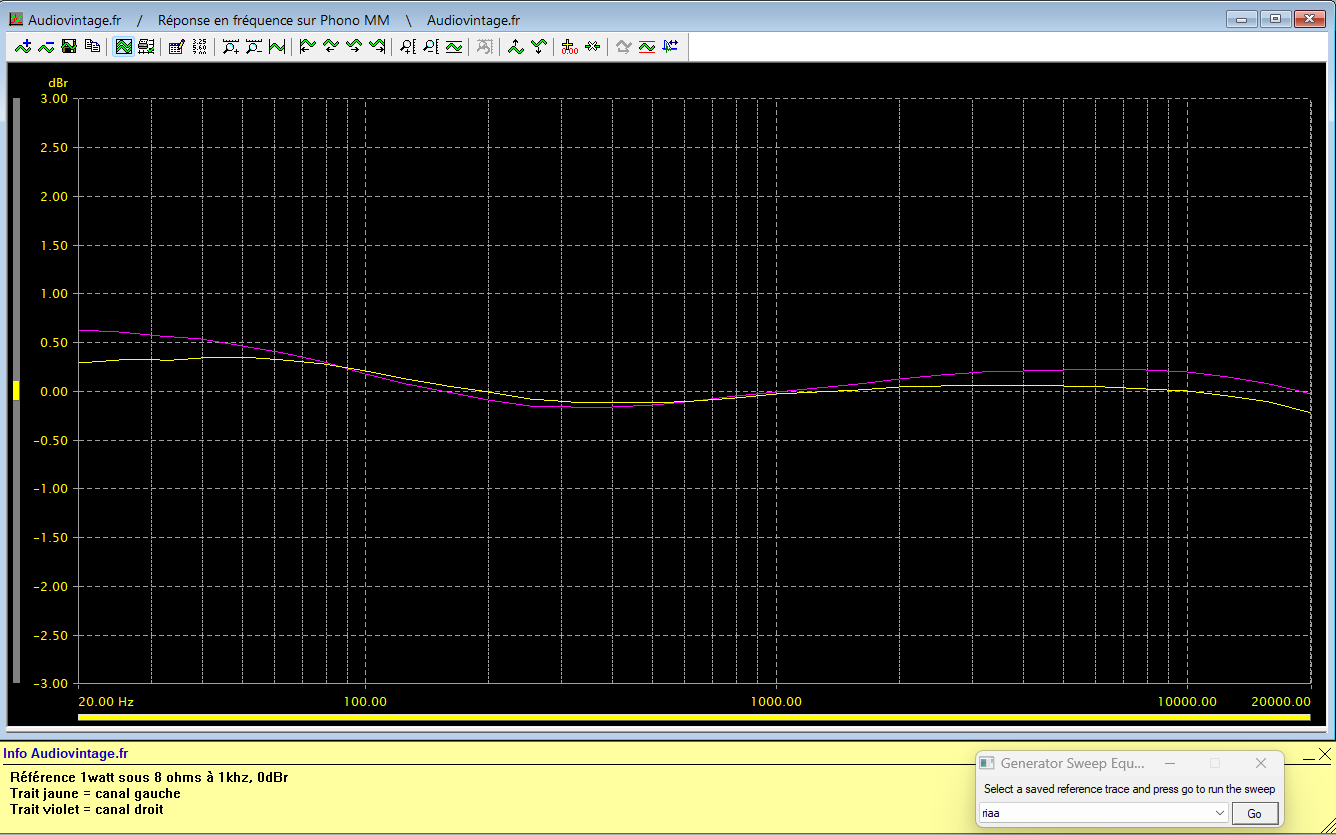

Marantz 1120 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-phono
Réponse en fréquence à 2x1w sous 8 ohms, entrée phono.

Marantz 1120 : rapport-signal-bruit-a-2x1w-sous-8-ohms-entree-phono
Rapport signal bruit à 2x1w sous 8 ohms, entrée phono.

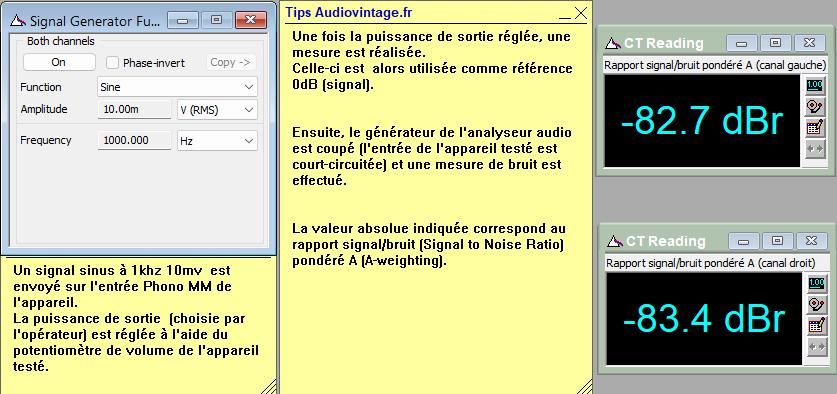

Marantz 1120 : rapport-signal-bruit-a-2x60w-sous-8-ohms-entree-phono
Rapport signal bruit à 2x60w sous 8 ohms, entrée phono.

Les mesures à l’oscilloscope :

Marantz 1120 : signal-carre-a-100hz

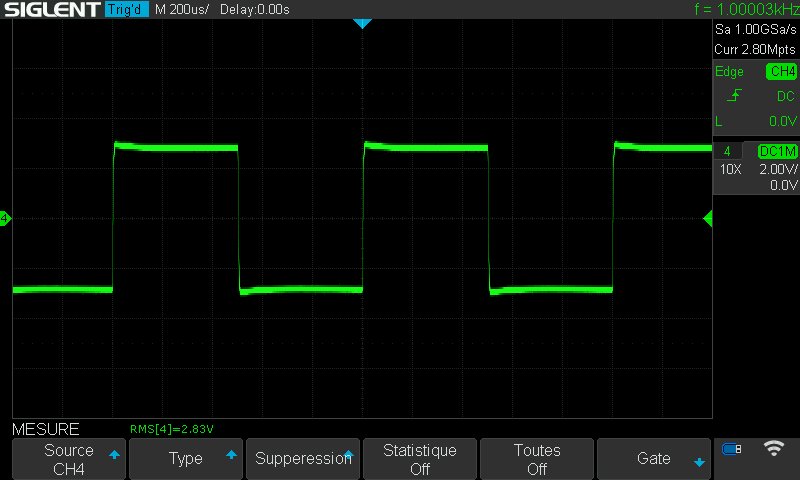

Marantz 1120 : signal-carre-a-1khz
Marantz 1120 : signal-carre-a-10khz
Marantz 1120 : temps-de-montee-a-10khz
Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms, entrée aux.
