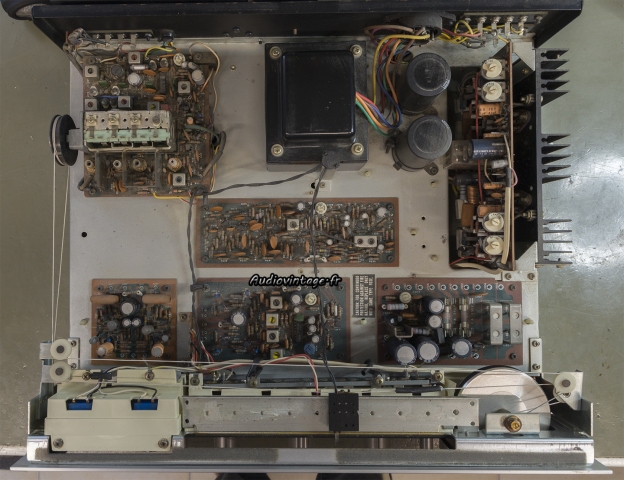

Et c’est au tour d’un receiver Marantz 2225L d’être accueilli pour la révision de ses 45 ans.
Le Marantz fonctionne, il « crachouille » pas mal quand on manipule les commandes, un canal disparait parfois à faible niveau signe que les contacts du relais de protection sont encrassés.
Il va avoir droit à une bonne et logique révision vu son âge avancé.

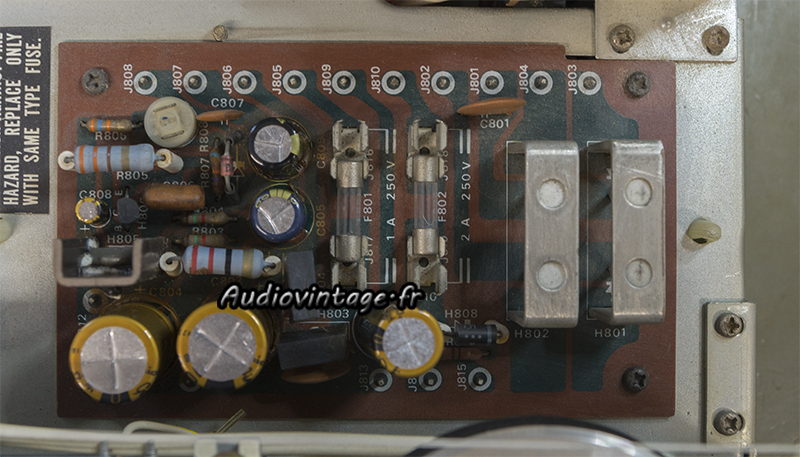

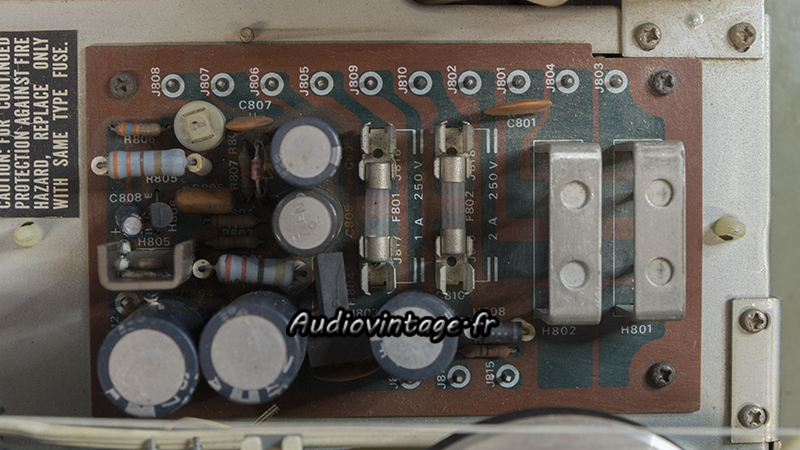

Le circuit d’alimentation.
Condensateurs chimiques neufs. La tension de +35v sera réglée à l’aide de la résistance ajustable visible.

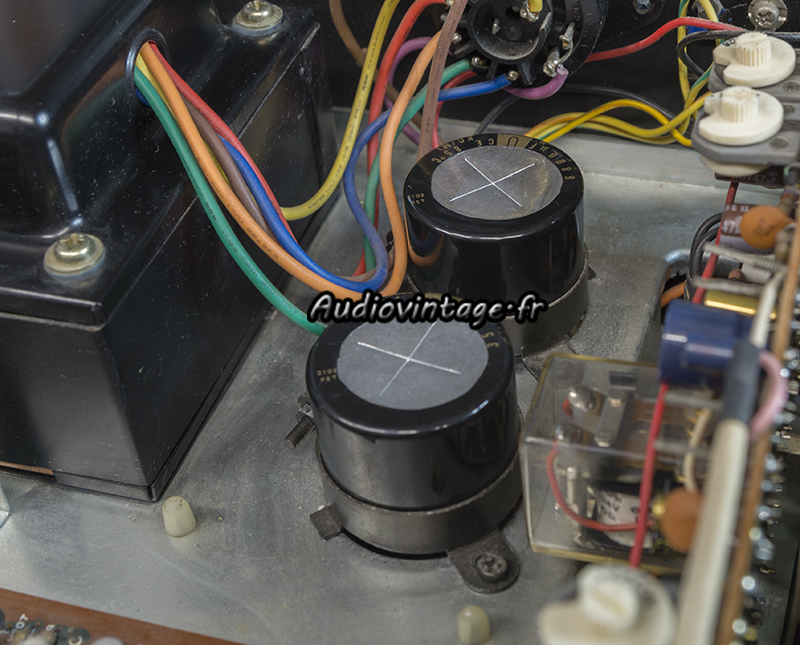

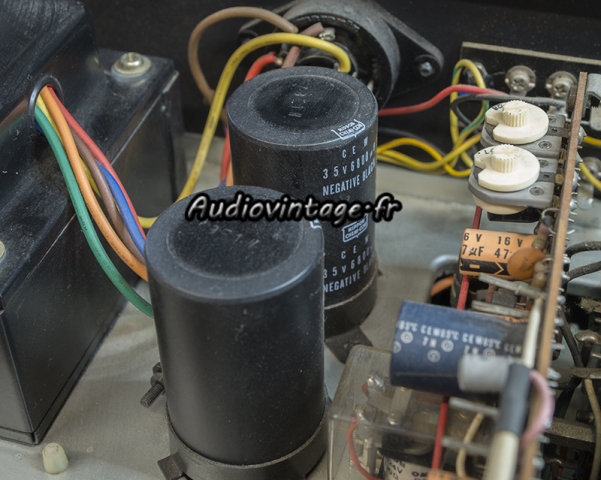

Les condensateurs de filtrage d’alimentation seront remplacés.

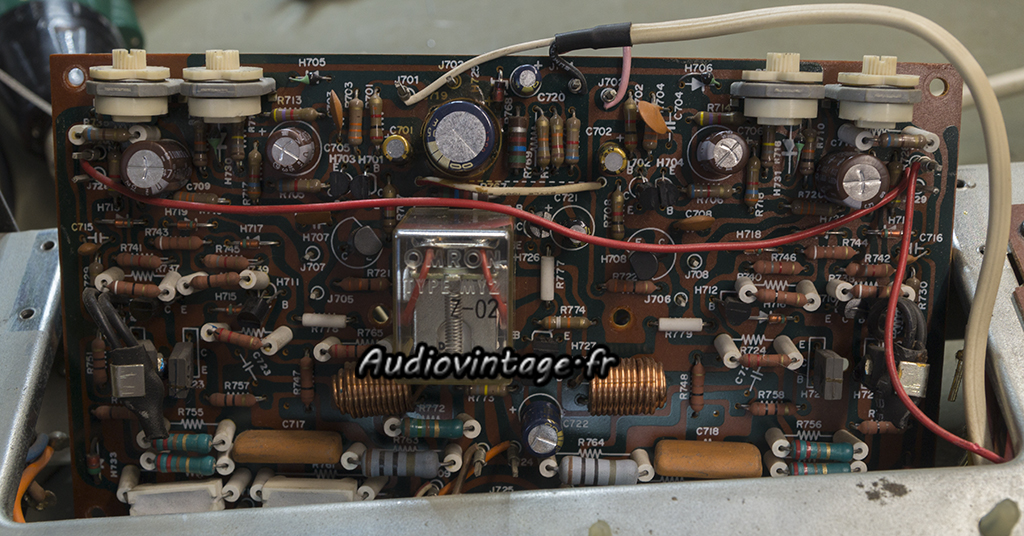

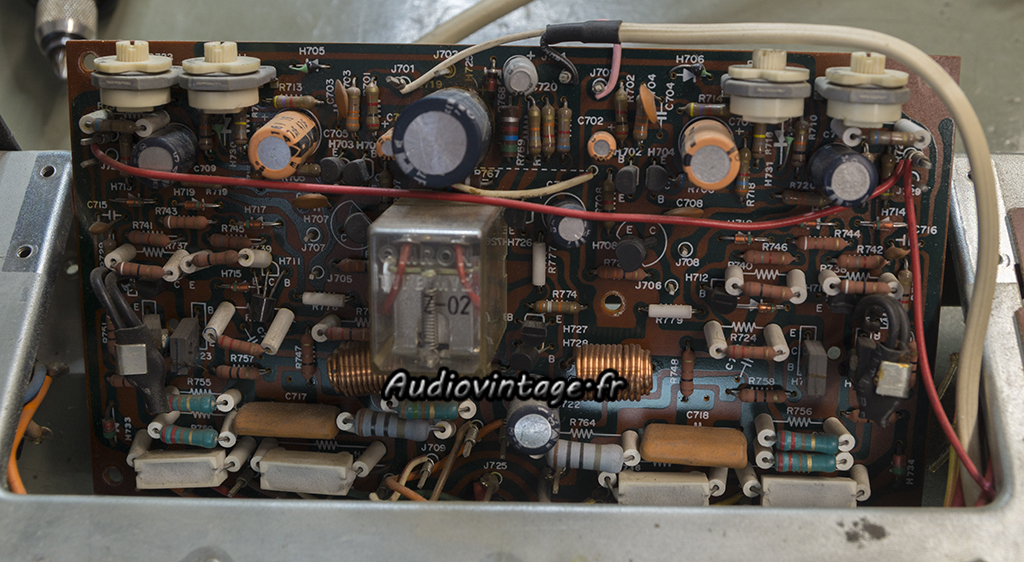

Leur retrait permet d’avoir un accès plus aisé au circuit d’amplification et de protection.
Le relais est ouvert et les contacts désoxydés.
Les condensateurs chimiques neufs prennent place, certains transistors sont remplacés par sécurité (l’expérience…)
Condensateurs de filtrage d’alimentations neufs en place.
Les transistors de puissances ont été retirés, testés, nettoyés, puis remontés sur des micas neufs et de la graisse fraiche.

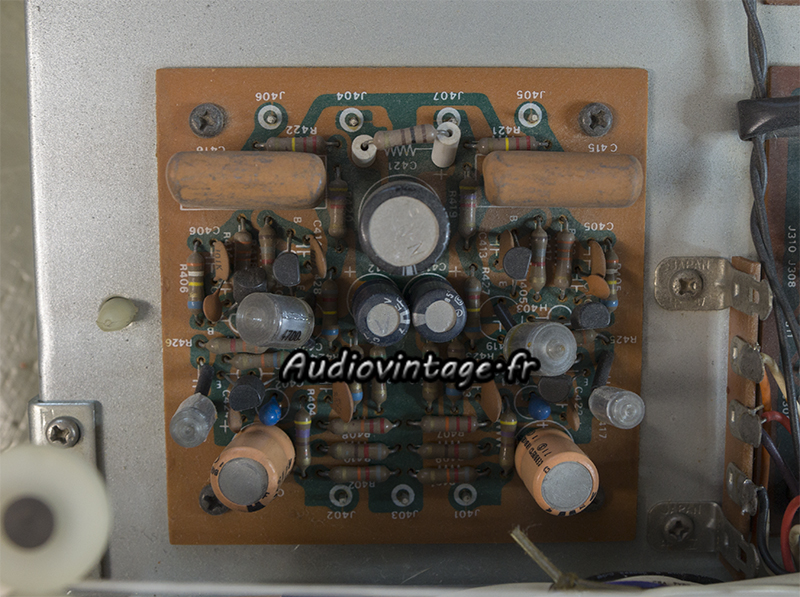

L’étage phono.
Condensateurs chimiques remplacés.

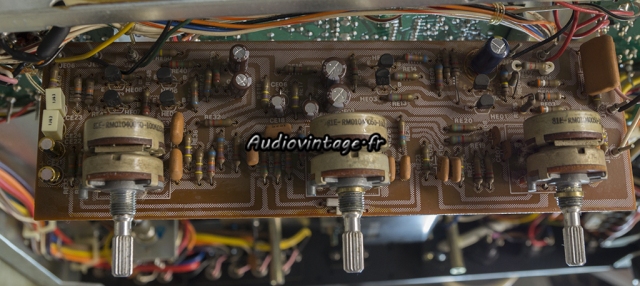

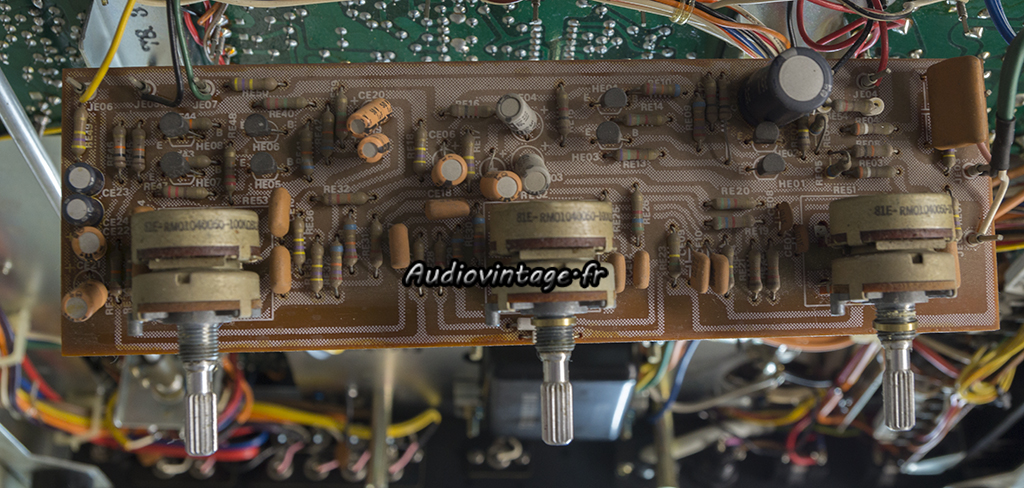

Le circuit de tonalité.
Condensateurs chimiques neufs ici aussi.

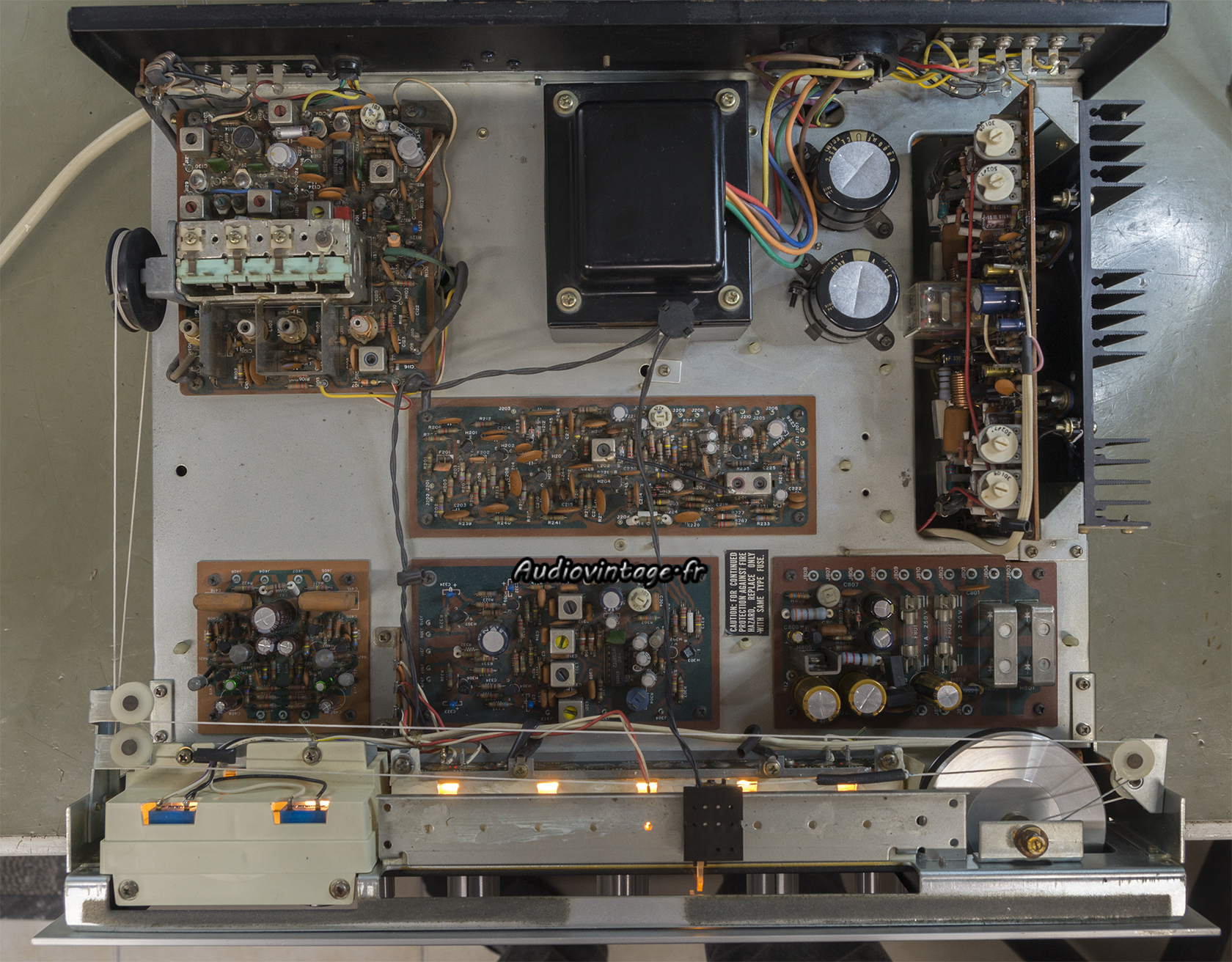

Les commandes ont été nettoyées, le support de lampes du bandeau radio, comme toujours endommagé par la chaleur, a reçu quelques soins lui permettant de rester en place.
Le +35v est réglé, les courants de repos et offset sont ajustés, les commandes soigneusement nettoyées.
Terminé ?
Et bien non, ce n’est pas terminé.
Un essai sur la durée m’a permis de constaté qu’après un certain temps, en FM stéréo uniquement, un canal disparaissait.

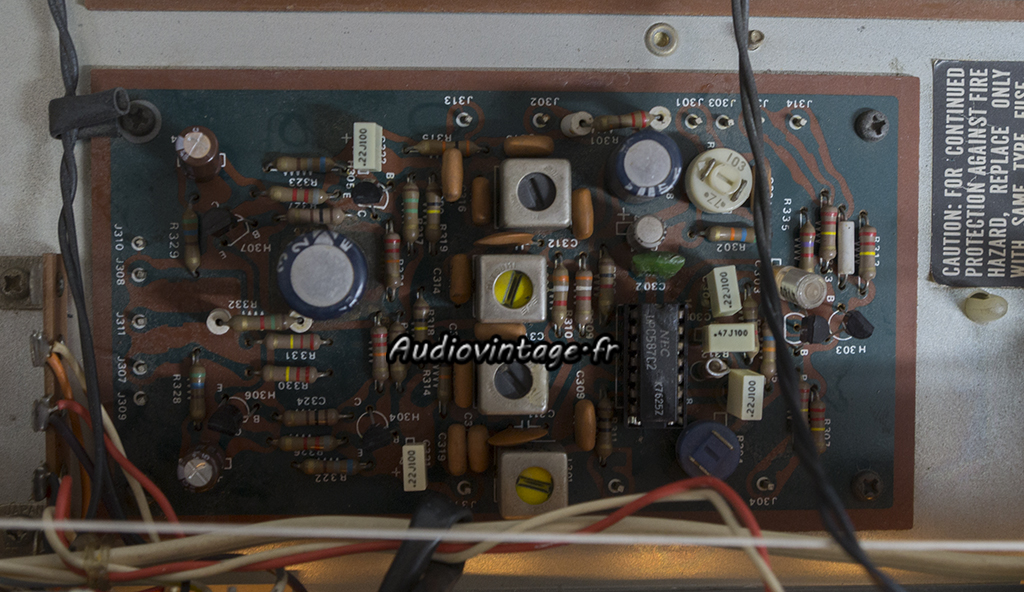

Il s’agissait d’un transistor fatigué sur le circuit de décodage stéréo (MPX). Par sécurité, pas mal de composants ont été remplacés ici.

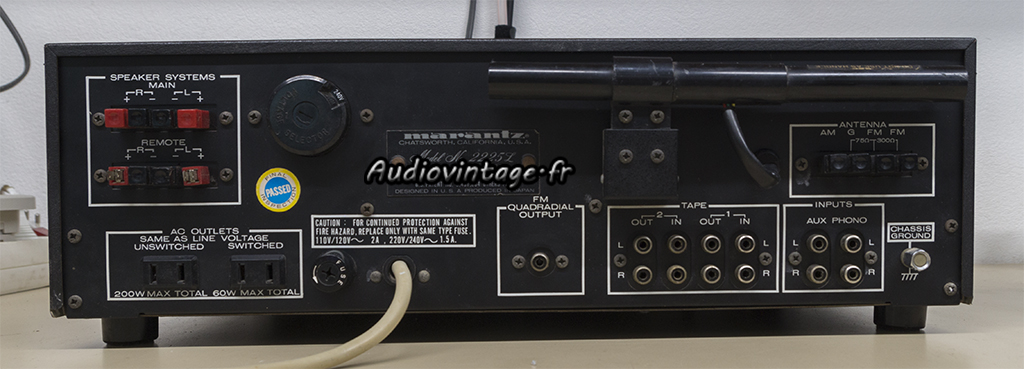

Connectique.
Les mesures sur entrée Aux :
Distorsion à 2x1w sous 8 ohms, entrée aux.
Distorsion à 2x25w sous 8 ohms, entrée aux.

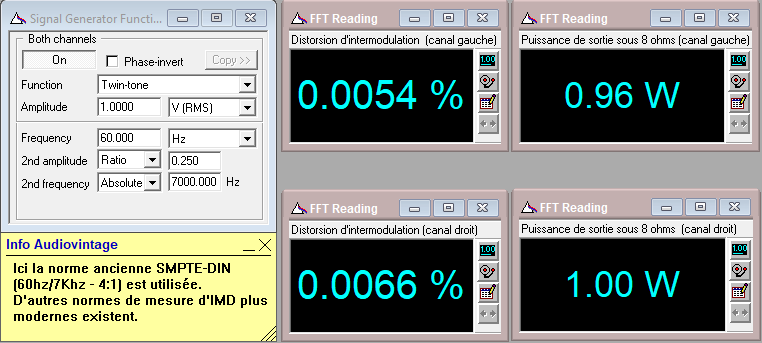

IMD à 2x1w sous 8 ohms, entrée aux.
Puissance de sortie sous 8 ohms, à l’écrêtage en IMD, entrée aux.
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux.
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, loudness activé.
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, filtres activés.
Rapport signal bruit à 2x1w sous 8 ohms, entrée aux.
Rapport signal bruit à 2x25w sous 8 ohms, entrée aux.
Les mesures sur entrée phono :
.
Distorsion à 2x1w sous 8 ohms, entrée phono.
Réponse en fréquence à 2x1w sous 8 ohms, entrée phono.
Rapport signal bruit à 2x1w sous 8 ohms, entrée phono.
Rapport signal bruit à 2x25w sous 8 ohms, entrée phono.
Les mesures à l’oscilloscope :

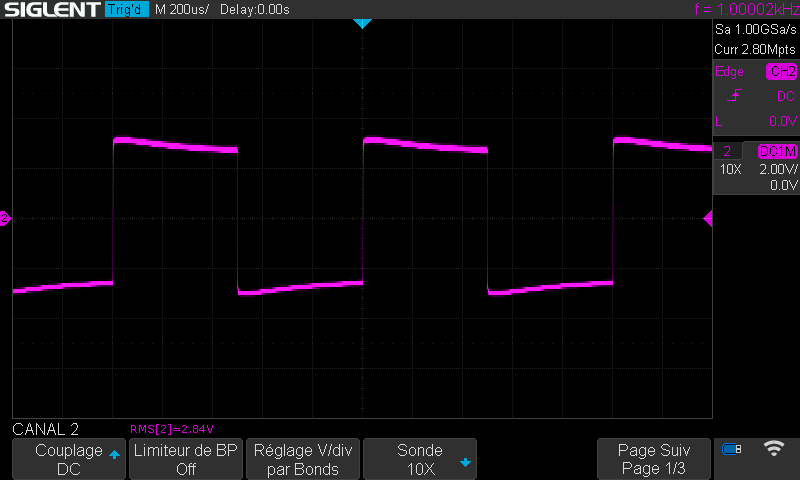

Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms, entrée aux.
