Yamaha C-4 : complet !
Aujourd’hui, j’accueille un préamplificateur Yamaha C-4 pour une remise à niveau complète.

Yamaha C-4 : à son arrivée.
Le Yamaha fonctionne encore, des mauvais contacts un peu partout et un canal en phono MC sans son ou presque. C’est un peu l’état habituel d’un préamplificateur Yamaha de cette génération.

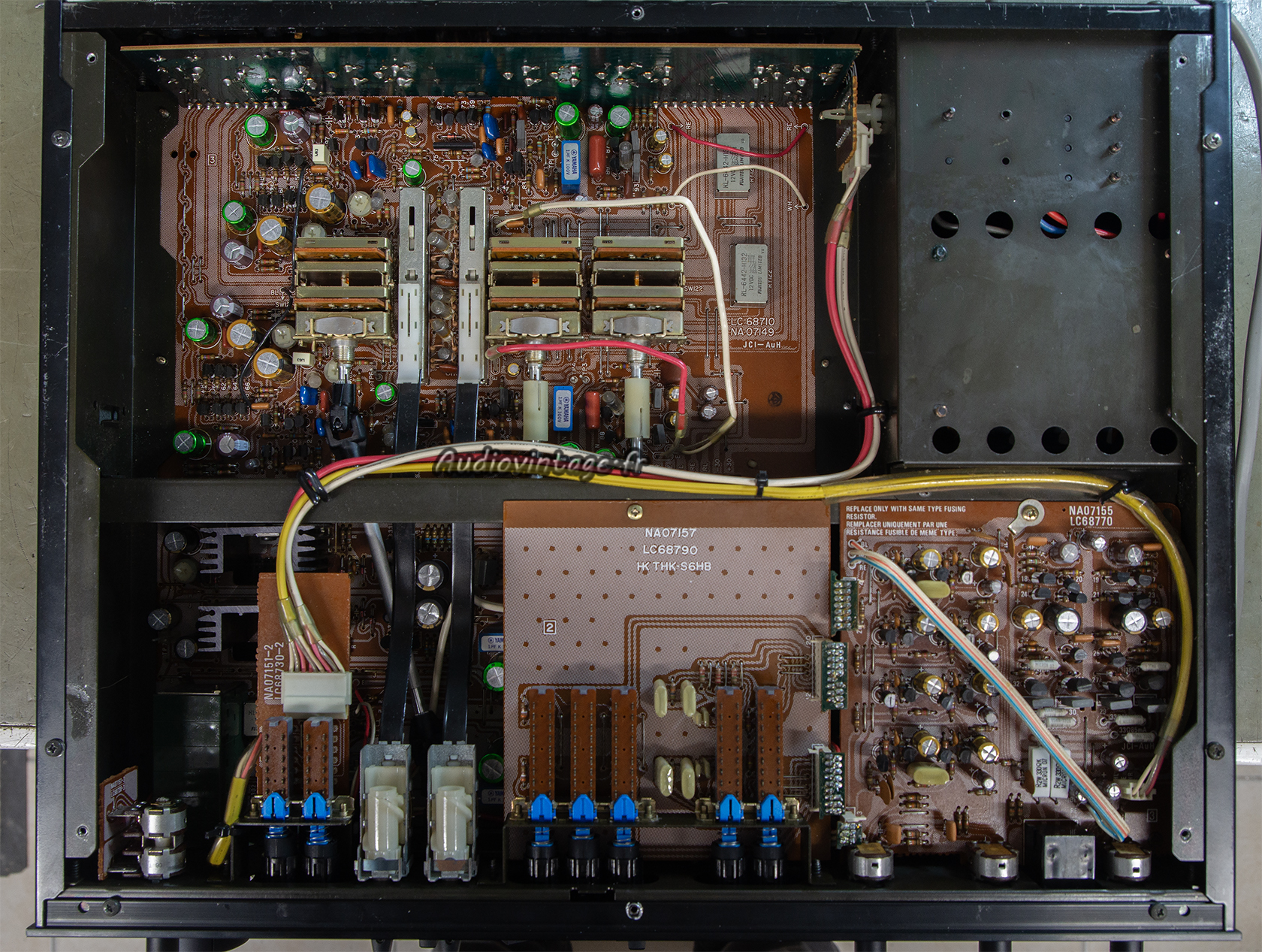

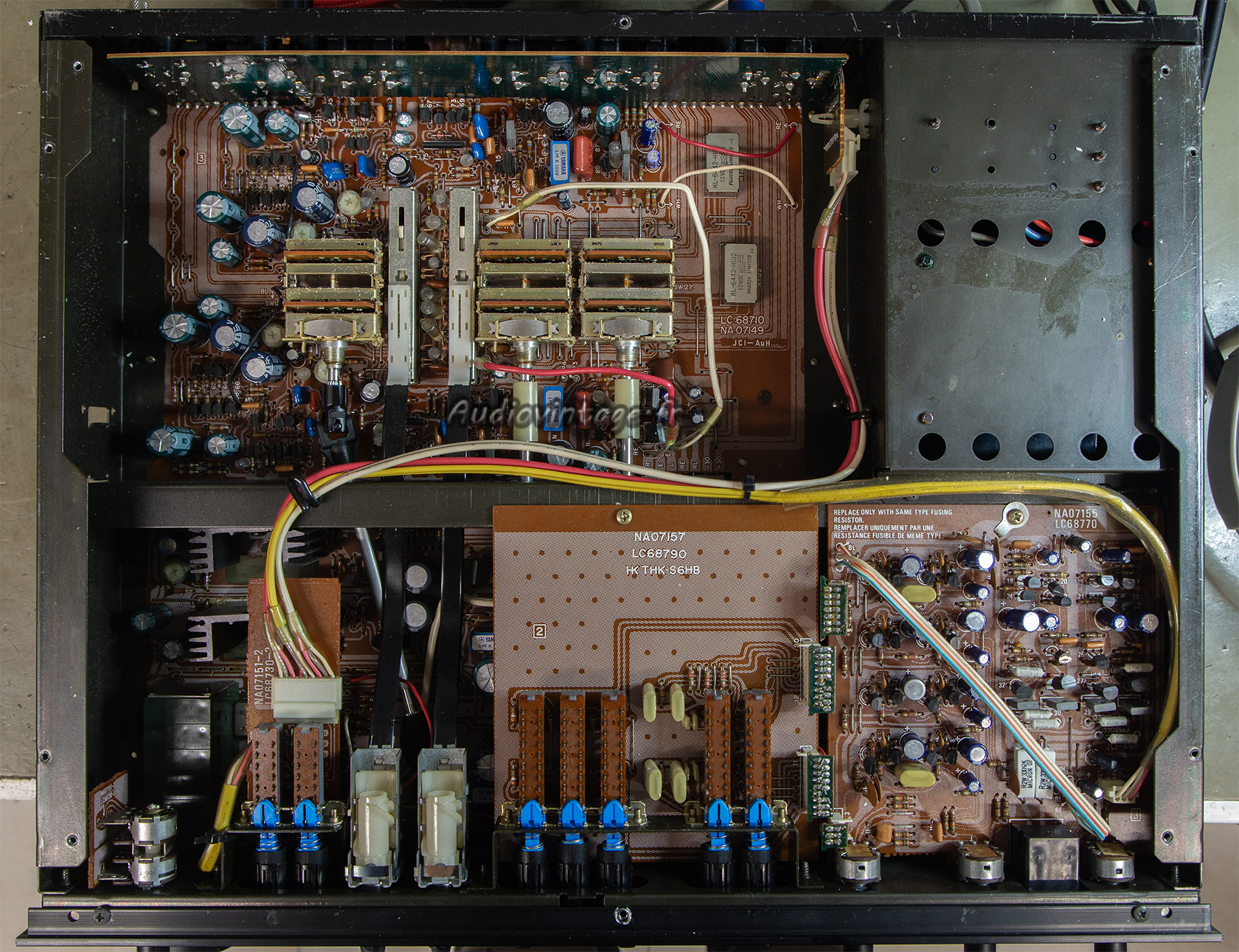

Yamaha C-4 : à son arrivée.

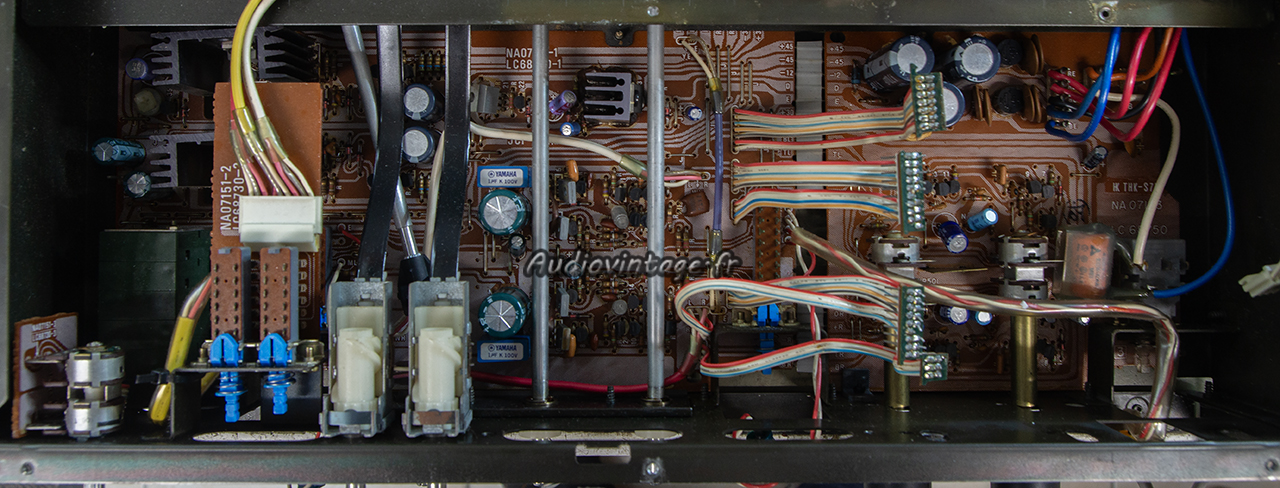

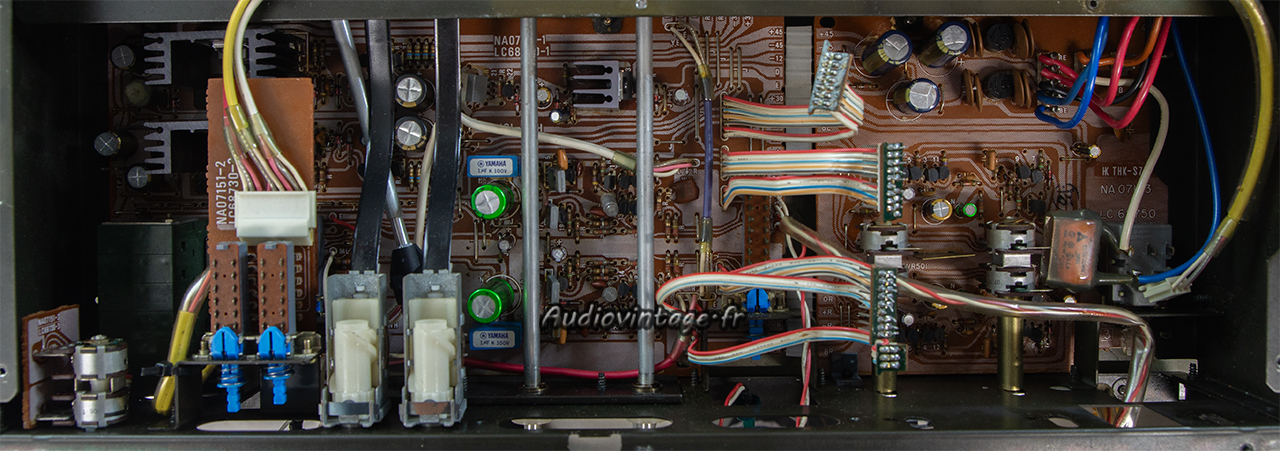

Le côté « soudures » qui est en fait au-dessus de l’appareil comme pour de nombreuses productions Yamaha.
En bas à droite, on peut voir que les transistors de l’alimentation sont montés sur des radiateurs plutôt imposants et qui sont uniquement collés au circuit.
Avec le temps la colle lâche, et il n’y a plus que les soudures des transistors sui supportent le poids des radiateurs, c’est une panne en perspective.
Quatre trous sont visibles sur le circuit, des vis viendront s’y loger en fin d’intervention pour maintenir fermement les radiateurs sur le circuit.
La photo n’est pas assez précise mais je peux vous affirmer qu’il y a un nombre conséquent de soudures à refaire sur tous les circuits ce qui résoudra une bonne partie de l’ensemble des soucis présents (et à-venir si on ne fait rien).

Yamaha C-4 : nettoyage à faire.
Une constante dans les préamplificateurs Yamaha, les sélecteurs demandent un sérieux nettoyage.

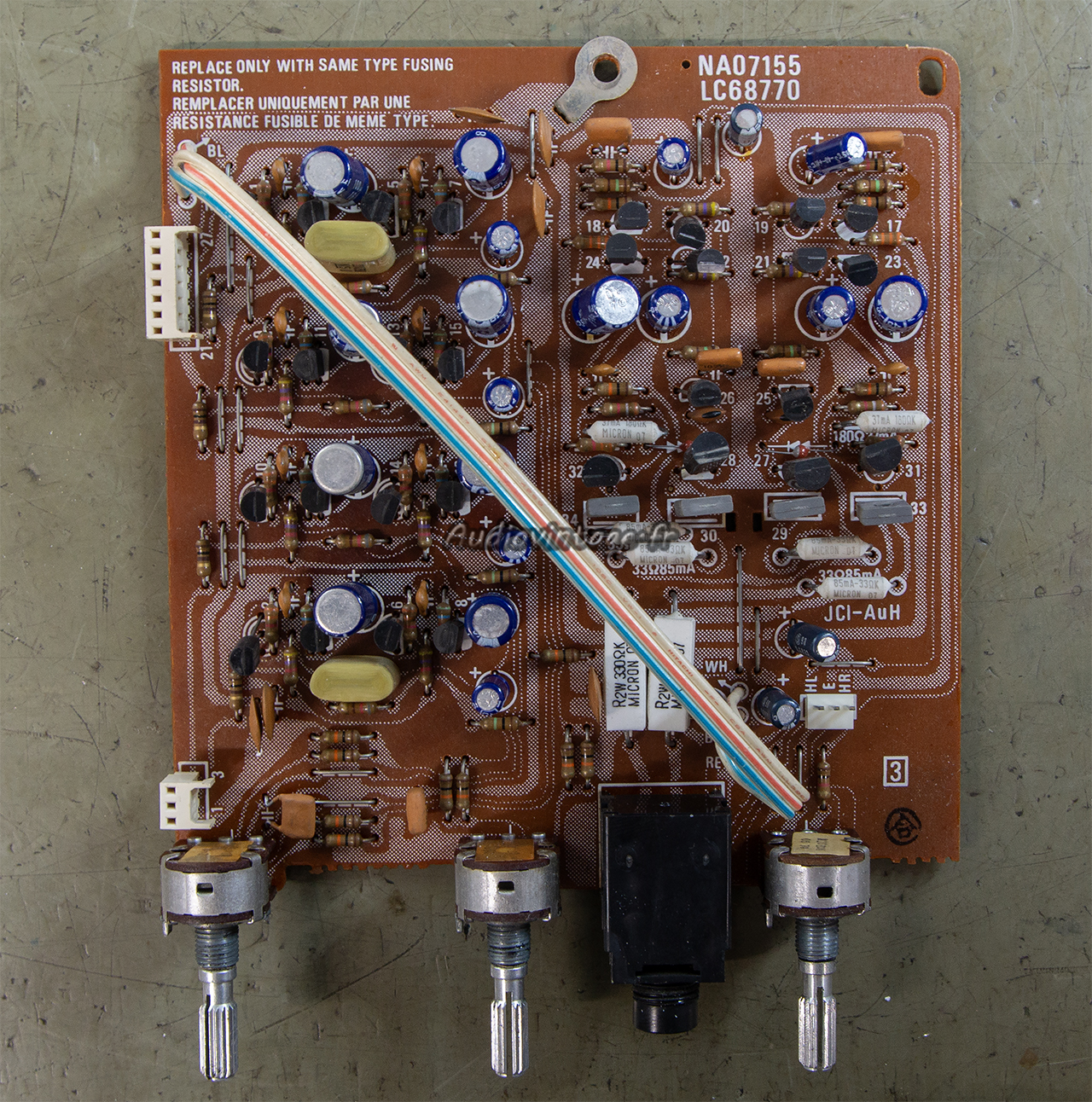

Yamaha C-4 : ampli casque à réviser.
Retrait du circuit comprenant entre autres l’amplificateur casque.

Yamaha C-4 : ampli casque révisé.
Condensateurs chimiques remplacés, nombreuses soudures refaites (et oui, ici aussi…)

Yamaha C-4 : circuit alimentation et flat-amp à réviser.
Retrait du circuit de commandes des filtres et des « modes », cela donne un accès complet au circuit alimentation et flat-amp.

Yamaha C-4 : la célèbre colle des Yamaha...
La colle ancienne n’a pas bien vieillie…

Yamaha C-4 : circuit alimentation et flat-amp révisé.
Tous les condensateurs chimiques sont remplacés et nombreuses soudures refaites.

Yamaha C-4 : circuit phono à réviser.
Le circuit phono.

Yamaha C-4 : circuit phono révisé.
Remplacement de tous les condensateurs chimiques, de quelques diodes et réfection de nombreuses soudures.

Yamaha C-4 : terminé.
Les circuits sont remis en place. Les commandes nettoyées, et les réglages effectués, terminé.

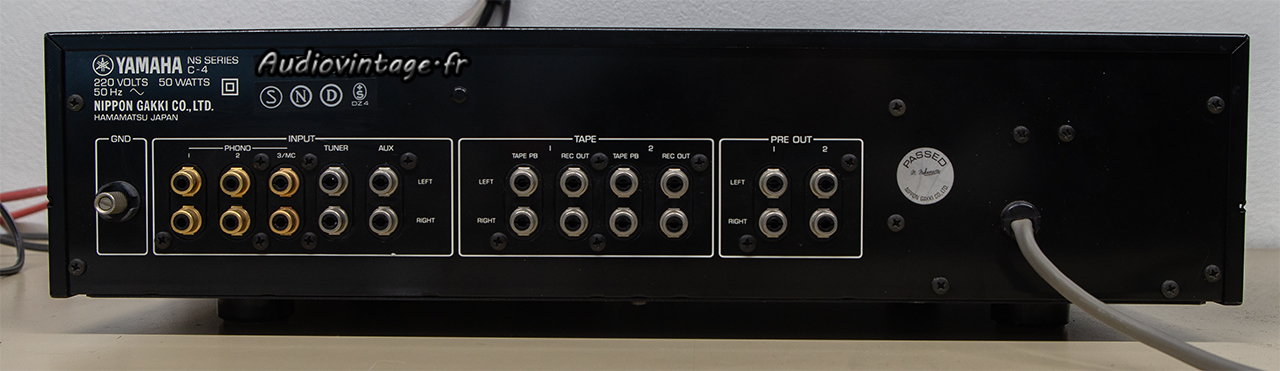

Yamaha C-4 : connectique.
Connectique.

Les mesures :

Les mesures ne sont… que des mesures.
Elles ne permettent donc pas (sauf cas flagrant) de dire si un appareil est bon ou mauvais.
Ces mesures sont réalisées pour vérifier que l’intervention réalisée est correcte et que je ne suis pas passé à côté d’un souci en devenir, pas encore audible mais notable lors de l’usage d’un banc de mesure audio professionnel.
Les différents paramètres à prendre en compte peuvent amener à une mauvaise interprétation des résultats. Ne choisissez donc pas votre prochain achat en fonction de mesures mais en fonction de votre oreille 😊

Les mesures sur entrée Aux :

Yamaha C-4 : distorsion-a-1v-en-sortie-entree-aux-tone-defeat
Distorsion à 1v en sortie, entrée aux, tone defeat.

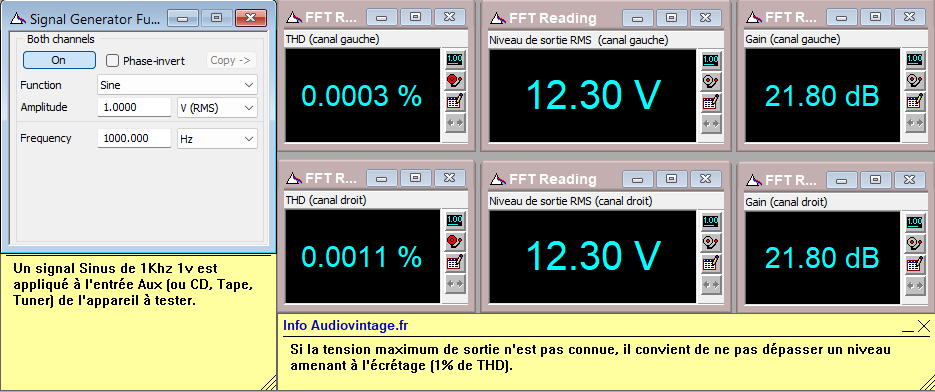

Yamaha C-4 : distorsion-a-12v-en-sortie-entree-aux-tone-defeat
Distorsion à 12v en sortie, entrée aux, tone defeat.

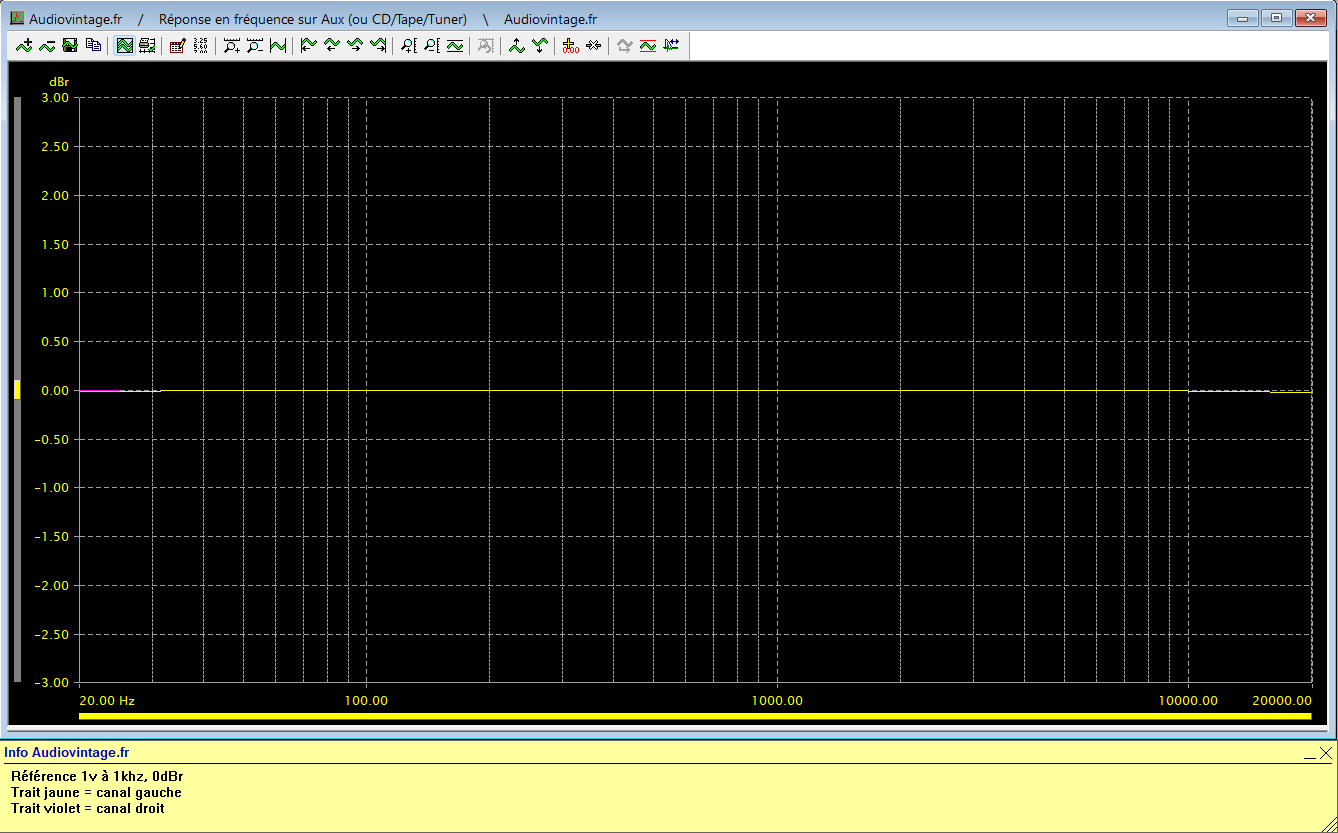

Yamaha C-4 : reponse-en-frequence-a-1v-en-sortie-entree-aux-tone-defeat
Réponse en fréquence à 1v en sortie, entrée aux, tone defeat.

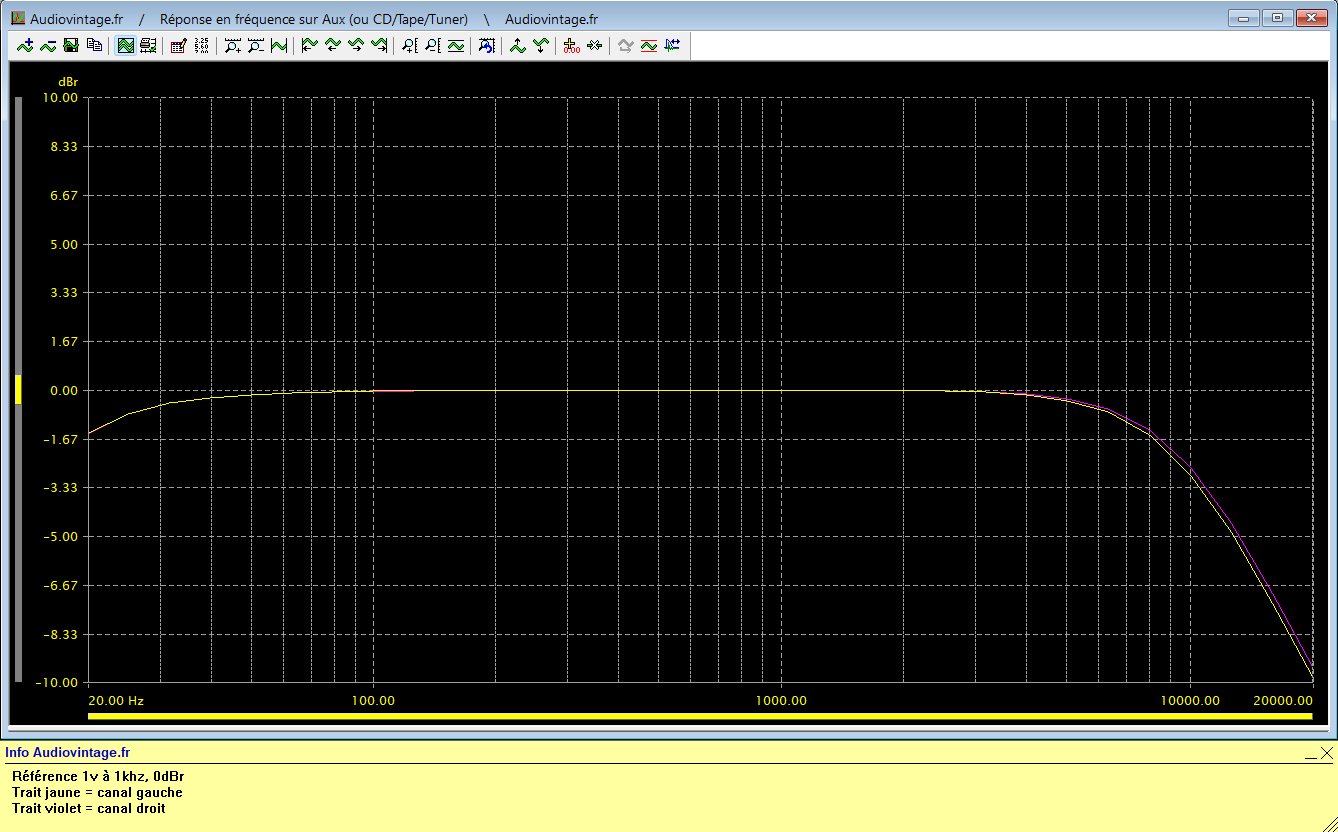

Yamaha C-4 : reponse-en-frequence-a-1v-en-sortie-entree-aux-filtres-actives
Réponse en fréquence à 1v en sortie, entrée aux, tone defeat, filtres activés

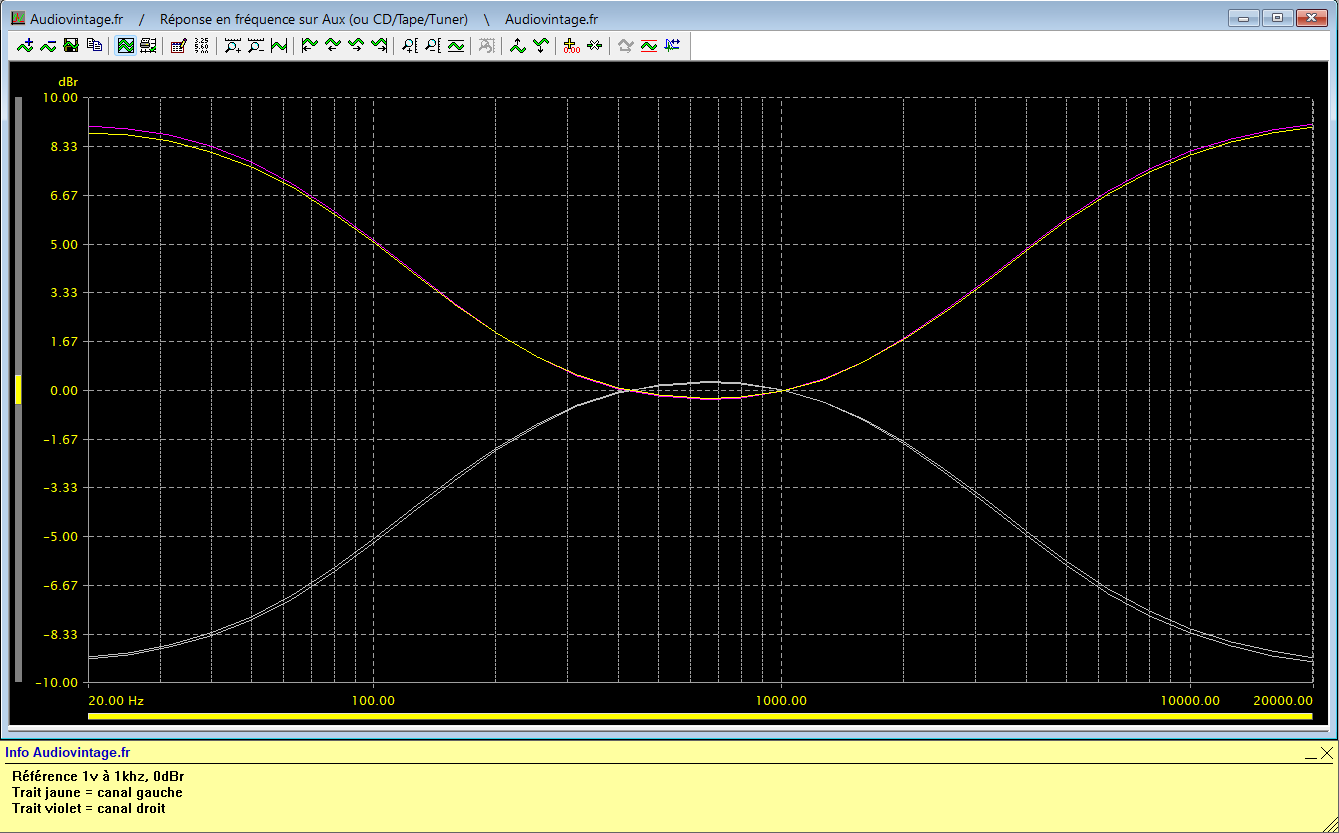

Yamaha C-4 : reponse-en-frequence-a-1v-en-sortie-entree-aux-correcteurs-au-mini-puis-au-maxi
Réponse en fréquence à 1v en sortie, entrée aux, correcteurs de tonalité au mini puis au maxi.

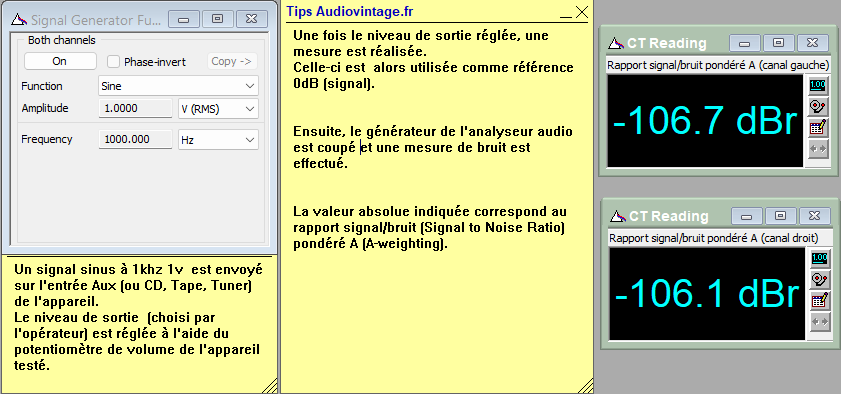

Yamaha C-4 : rapport-signal-bruit-a-1v-en-sortie-entree-aux-tone-defeat
Rapport signal bruit à 1v en sortie, entrée aux, tone defeat.

Yamaha C-4 : rapport-signal-bruit-a-12v-en-sortie-entree-aux-tone-defeat
Rapport signal bruit à 12v en sortie, entrée aux, tone defeat.

Les mesures sur entrée phono MM :

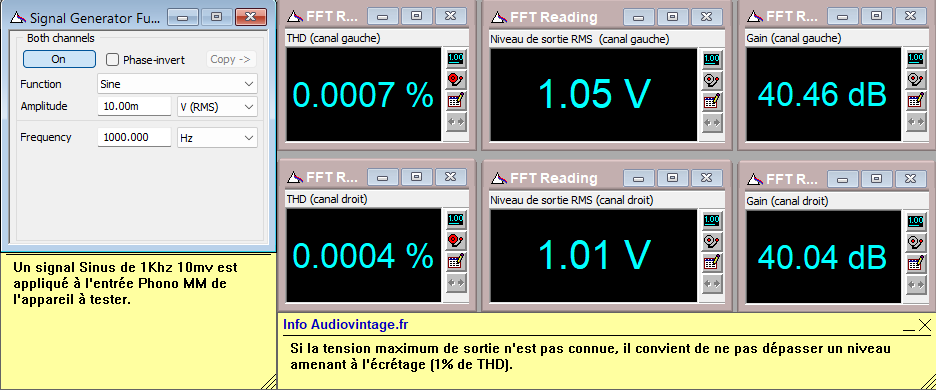

Yamaha C-4 : distorsion-a-1v-en-sortie-entree-phono-MM-tone-defeat
Distorsion à 1v en sortie, entrée phono MM, tone defeat.

Yamaha C-4 : reponse-en-frequence-a-1v-en-sortie-entree-phono-MM-tone-defeat
Réponse en fréquence à 1v en sortie, entrée phono MM, tone defeat.

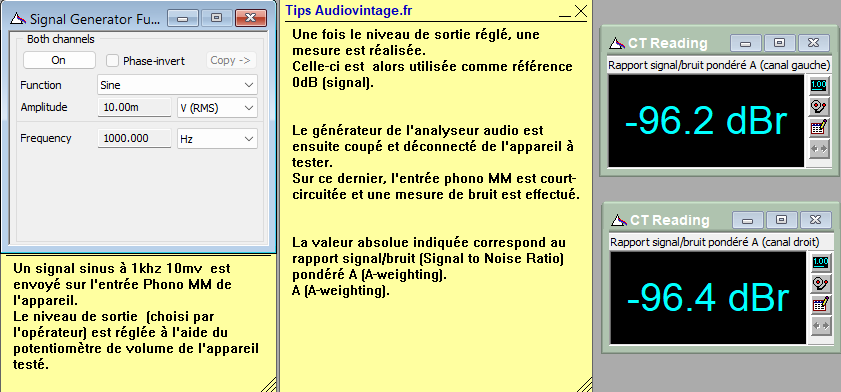

Yamaha C-4 : rapport-signal-bruit-a-1v-en-sortie-entree-phono-MM-tone-defeat
Rapport signal bruit à 1v en sortie, entrée phono MM, tone defeat.

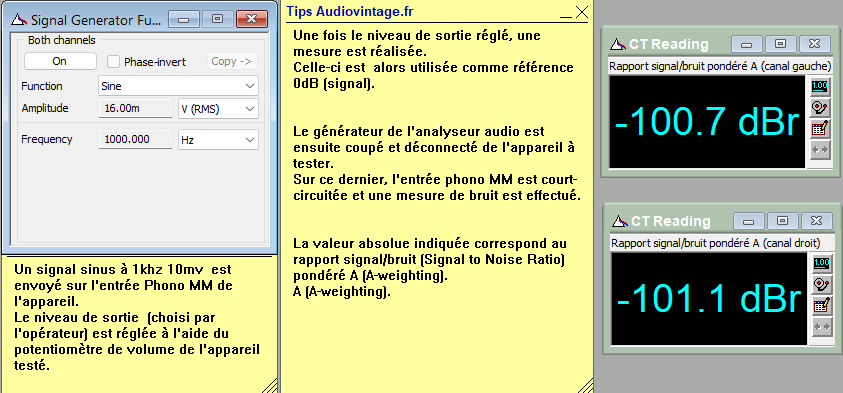

Yamaha C-4 : rapport-signal-bruit-a-12v-en-sortie-entree-phono-MM-tone-defeat
Rapport signal bruit à 12v en sortie, entrée phono MM, tone defeat.

Les mesures sur entrée phono MC :

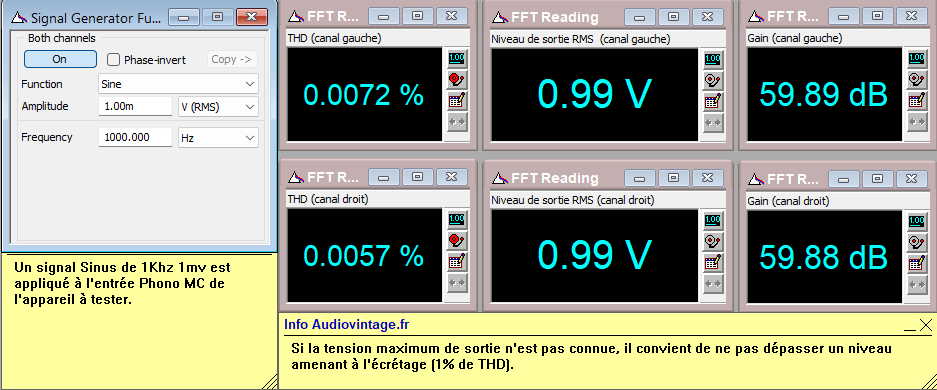

Yamaha C-4 : distorsion-a-1v-en-sortie-entree-phono-MC-tone-defeat
Distorsion à 1v en sortie, entrée phono MC, tone defeat.

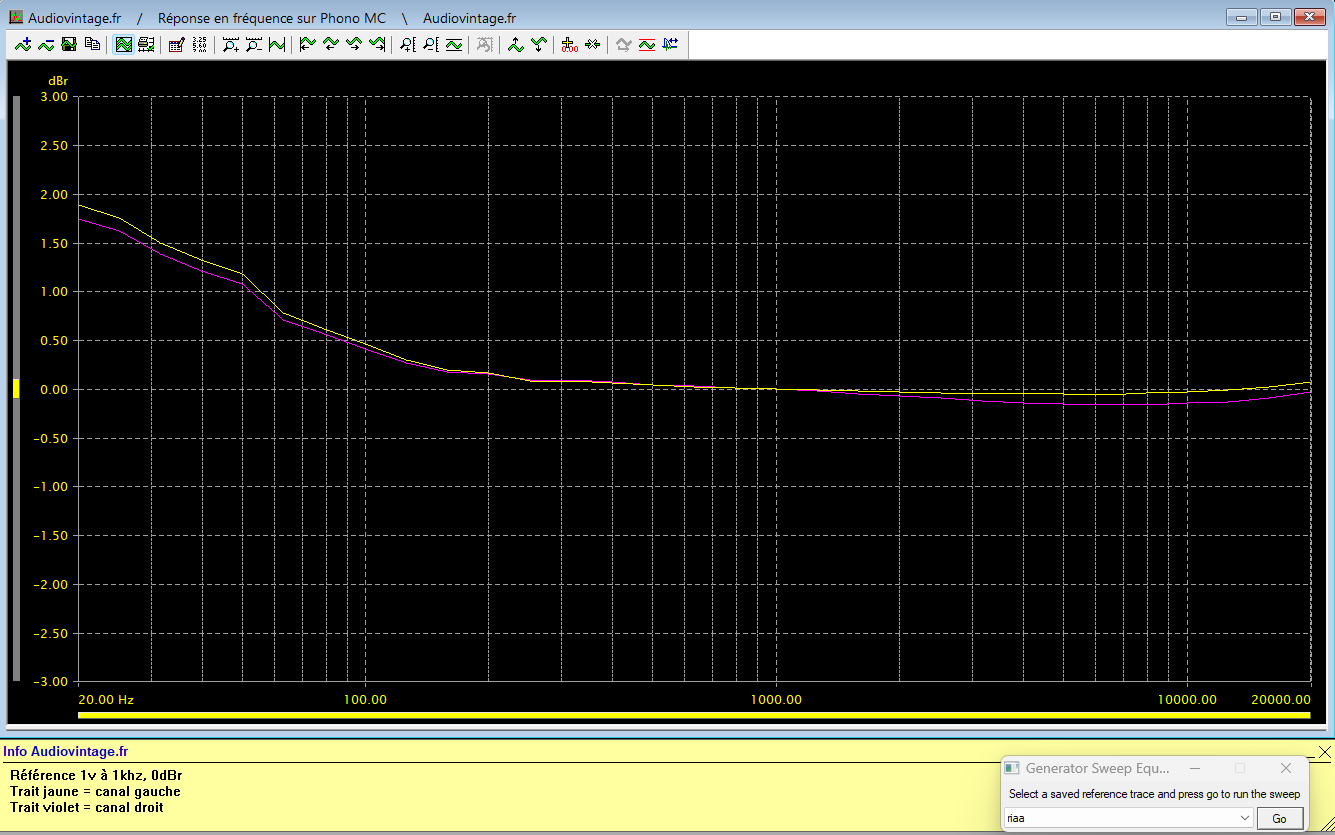

Yamaha C-4 : reponse-en-frequence-a-1v-en-sortie-entree-phono-MC-tone-defeat
Réponse en fréquence à 1v en sortie, entrée phono MC, tone defeat.

Yamaha C-4 : rapport-signal-bruit-a-1v-en-sortie-entree-phono-MC-tone-defeat
Rapport signal bruit à 1v en sortie, entrée phono MC, tone defeat.

Yamaha C-4 : rapport-signal-bruit-a-12v-en-sortie-entree-phono-MC-tone-defeat
Rapport signal bruit à 12v en sortie, entrée phono MC, tone defeat.

Les mesures à l’oscilloscope :

Yamaha C-4 : signal-carre-a-100hz

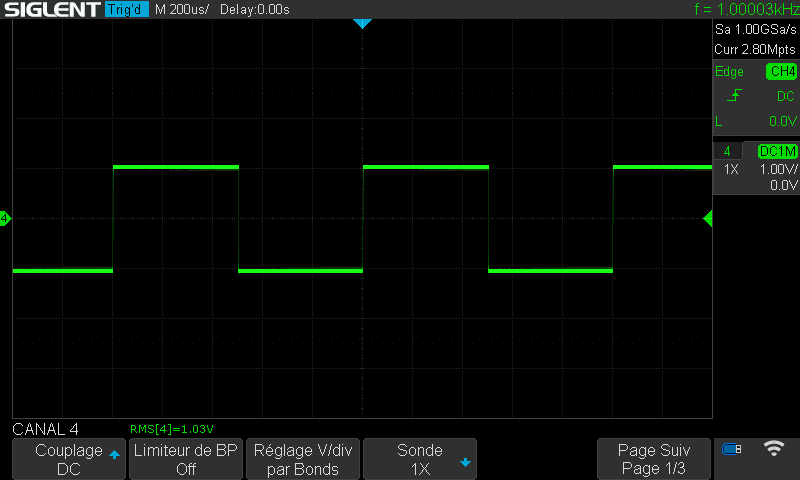

Yamaha C-4 : signal-carre-a-1khz
Yamaha C-4 : signal-carre-a-10khz

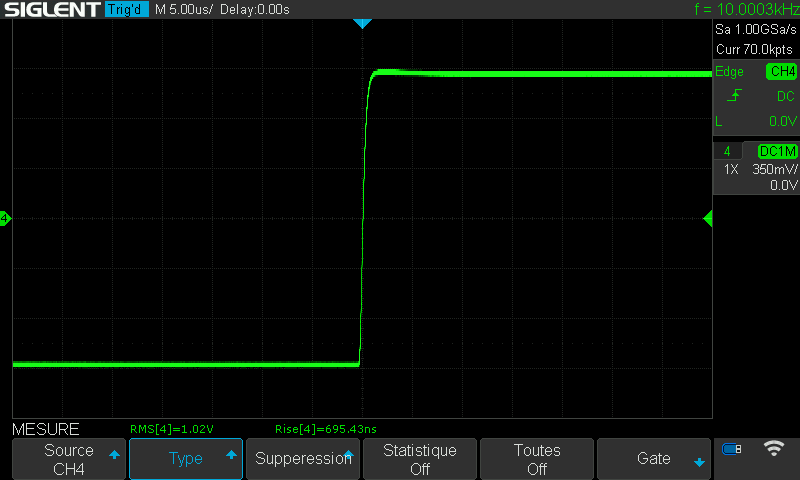

Yamaha C-4 : temps-de-montee-a-10khz
Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1v en sortie, entrée aux, tone defeat.
