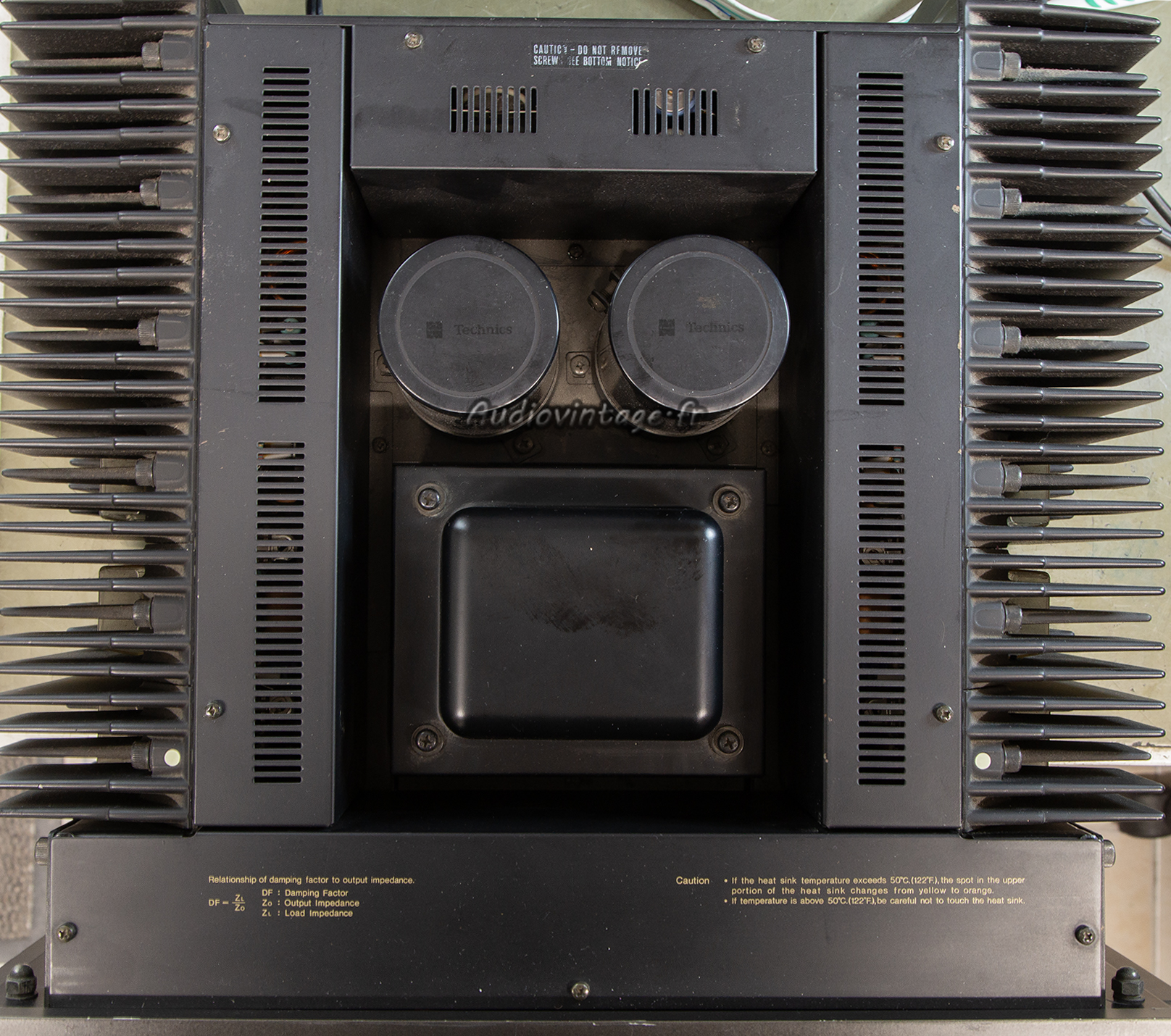

Et voici un bloc de puissance Technics plutôt rare, un SE-9600. C’est uniquement le second exemplaire que je vois passer à l’atelier.
Le nouveau propriétaire d’un ensemble Technics (composé de ce SE-9600 et d’un SU-9600) a souhaité que j’effectue une révision complète de ses deux machines.
L’amplificateur est en panne. J’avoue avoir rarement vu autant de petits condensateurs chimiques complètement morts dans un seul et même appareil, et contrairement à ceux-ci, les deux condensateurs de filtrage d’alimentation sont simplement parfaits.
Impossible de faire fonctionner cet engin sans avoir remplacés tous les chimiques HS.

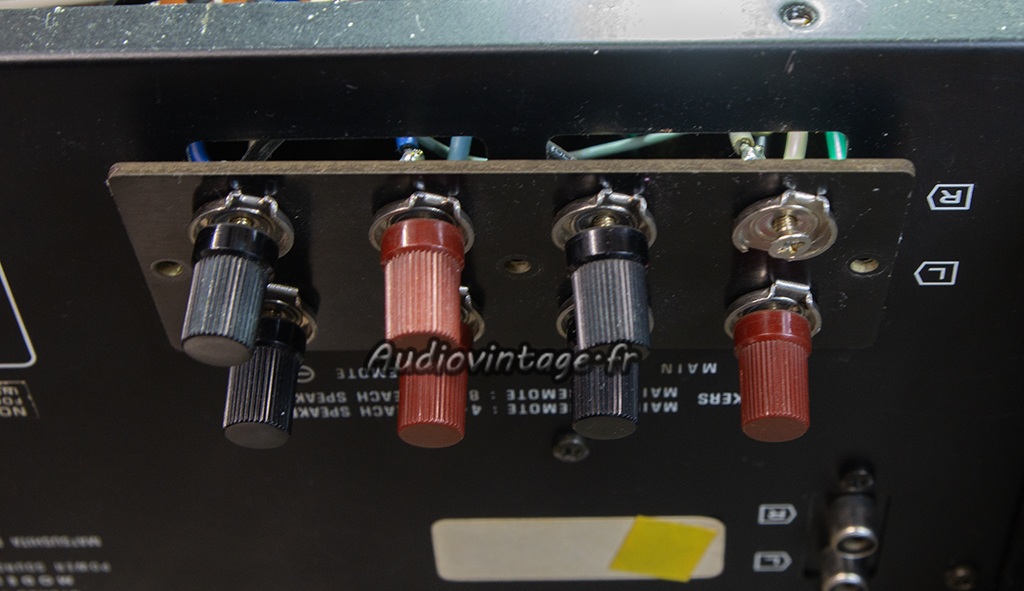

Il faut également remplacer les borniers HP.

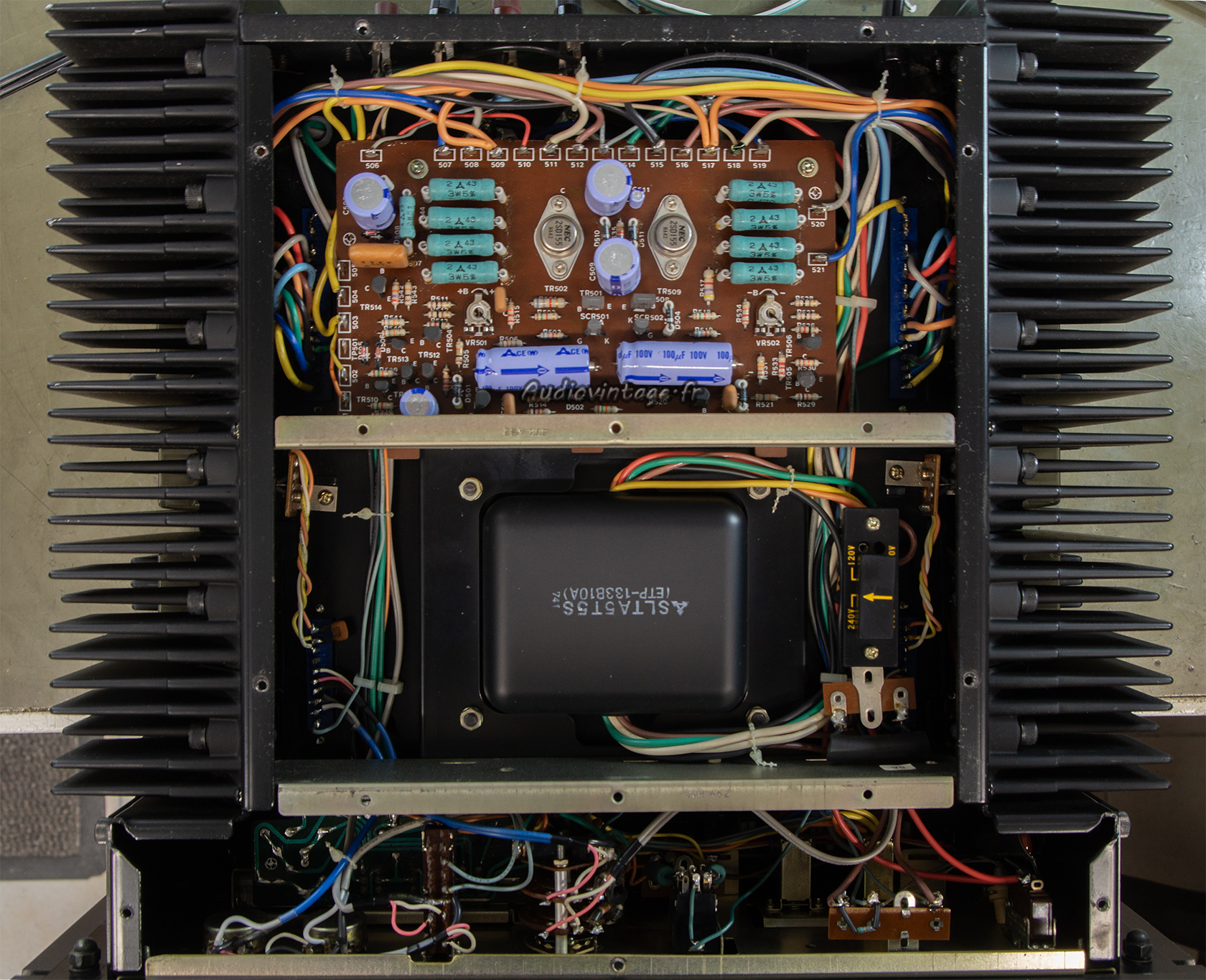

Le circuit d’alimentation.

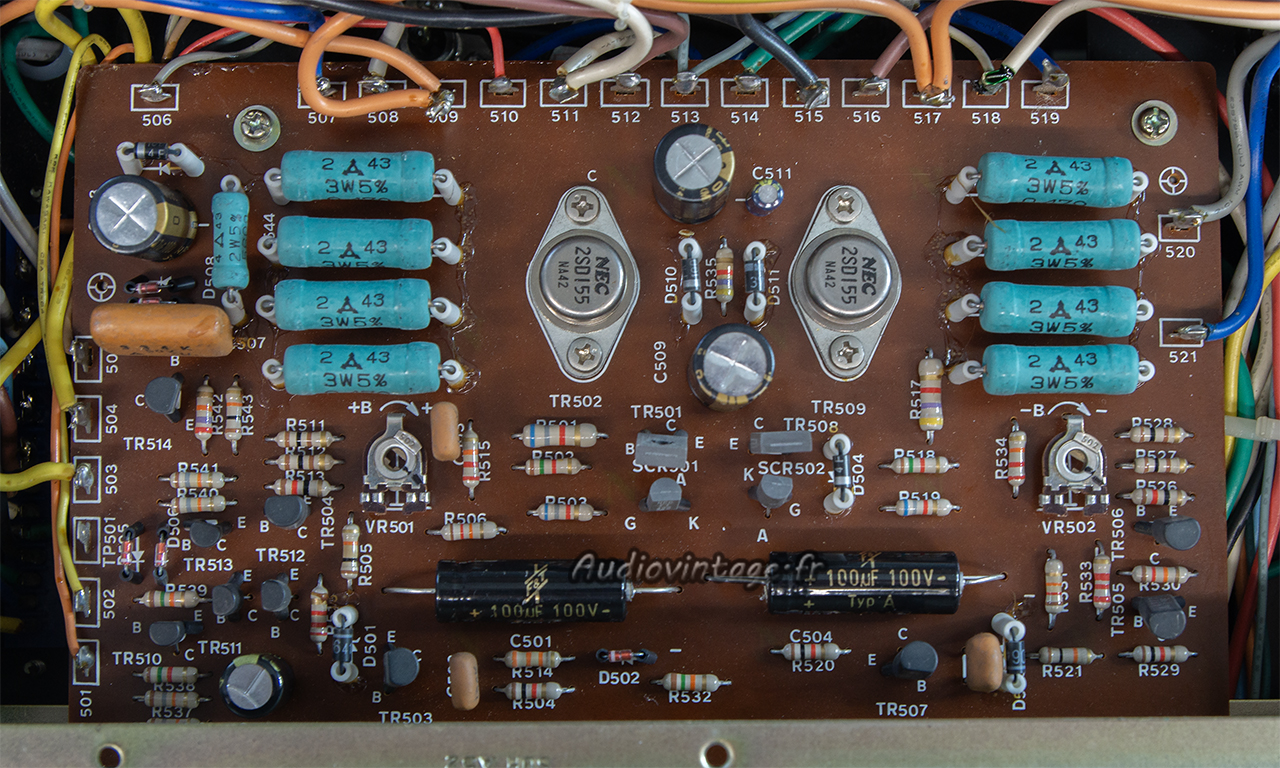

Condensateurs chimiques remplacés.

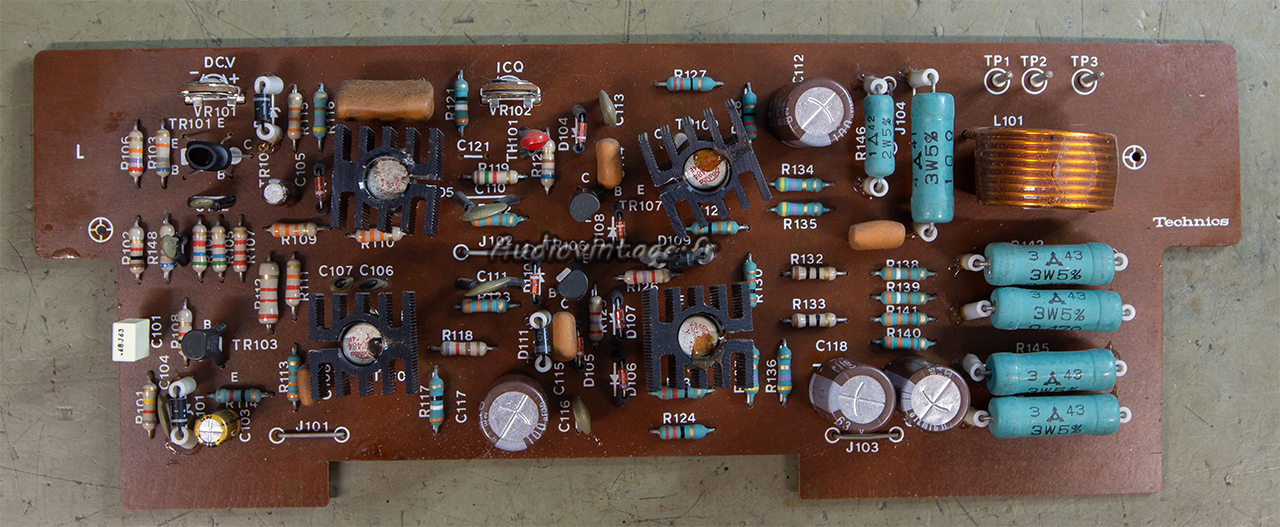

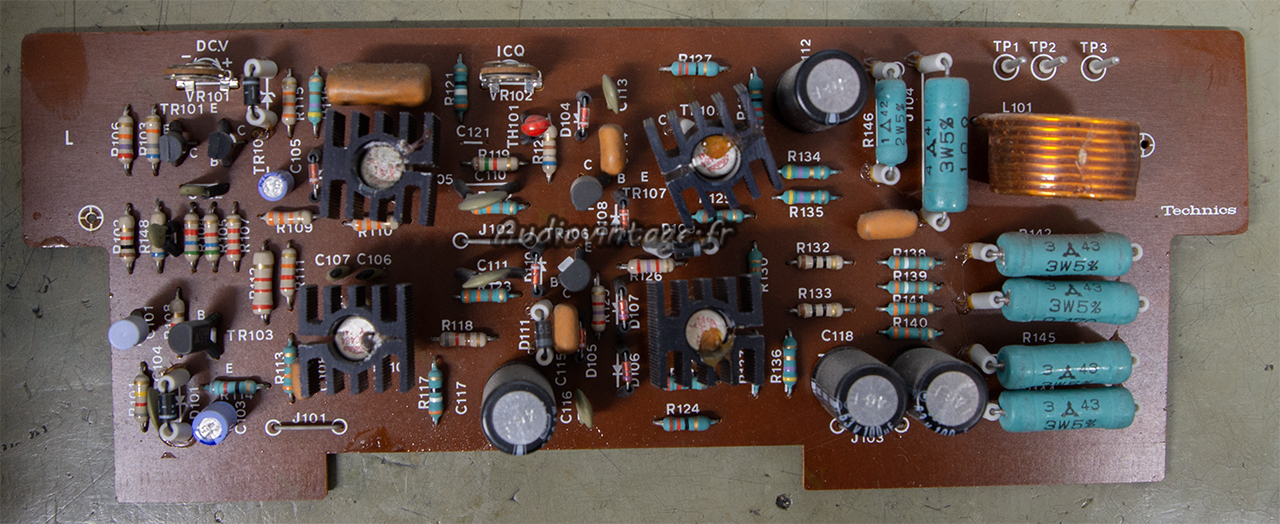

Un des deux circuits drivers.
Condensateurs chimiques et transistors de l’étage d’entrée remplacés.
Intervention identique sur le second circuit.
Les transistors de puissances ainsi que les transistors de l’alimentation (et oui, les deux à droite sur la photo), ont été retirés, testés puis remontés sur des micas d’isolation neufs et de la graisse fraiche.

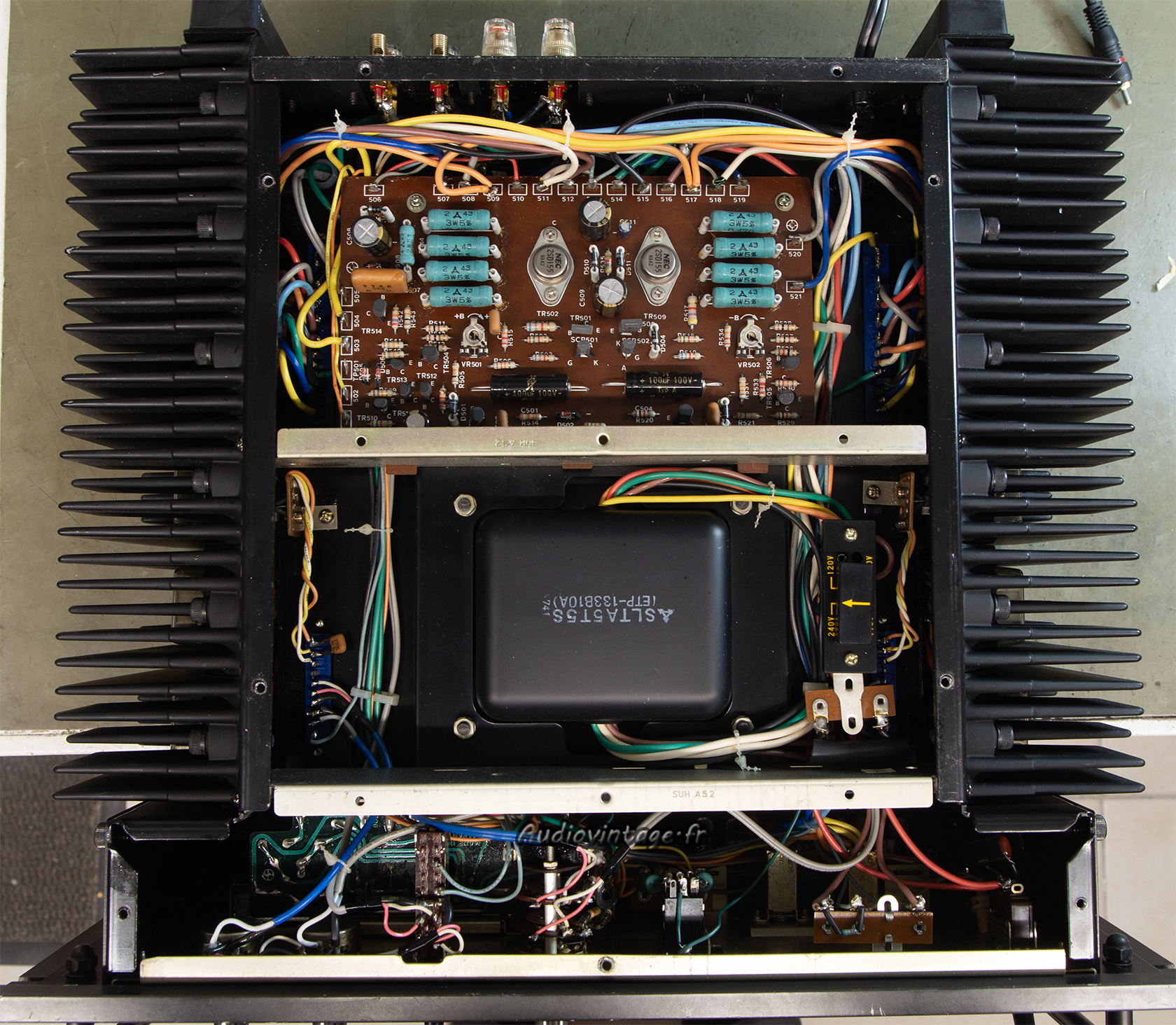

Sur le circuit d’alimentation, réglage des tensions stabilisées.
L’énorme et qualitatif relais a vu ses contacts désoxydés, puis réglages des courants de repos et des tensions d’offsets.
L’étalonnage des vumètres sera contrôlé et revu si nécessaire lors des mesures réalisées sur l’appareil.

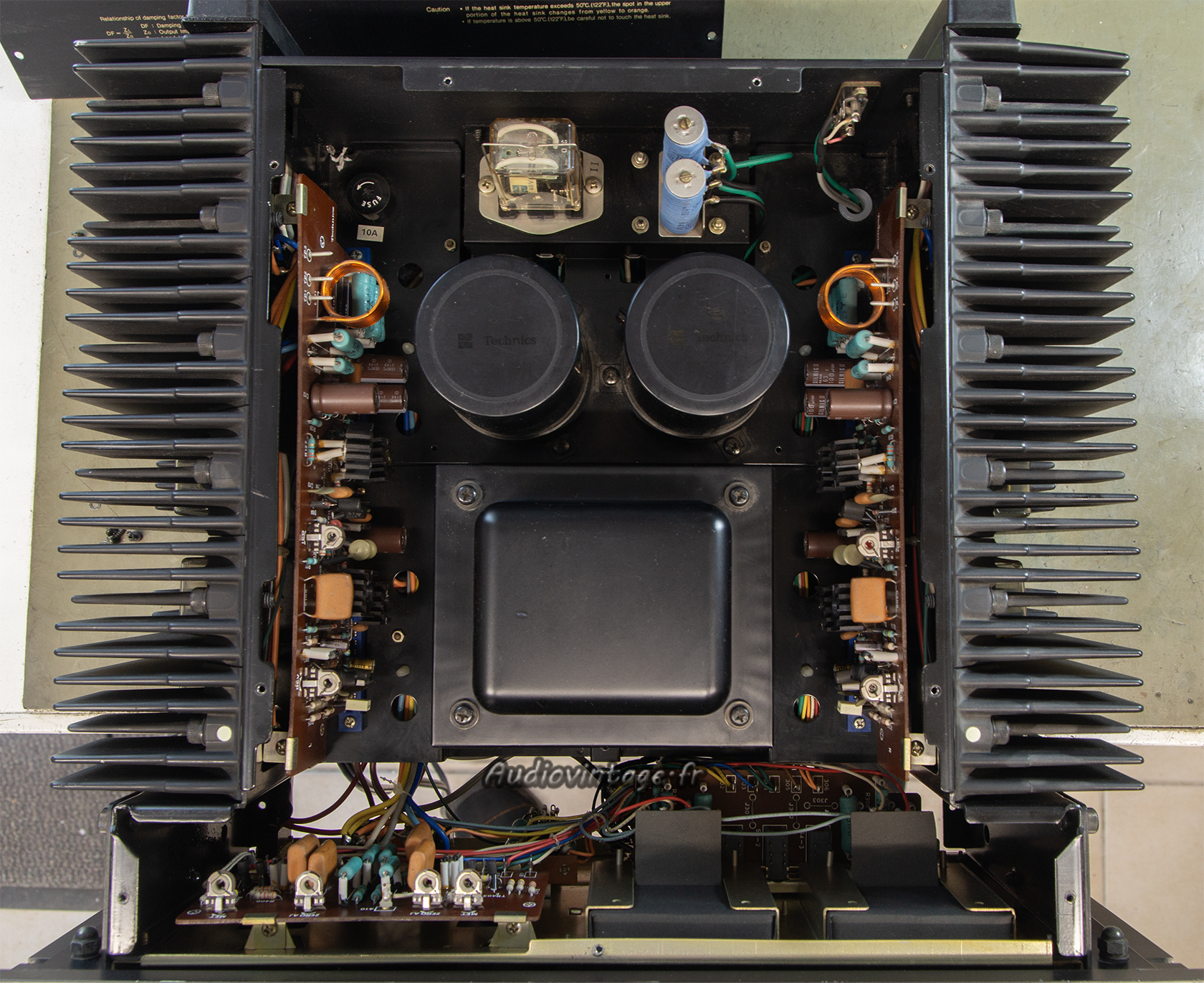

Connectique, borniers HP neufs en place.

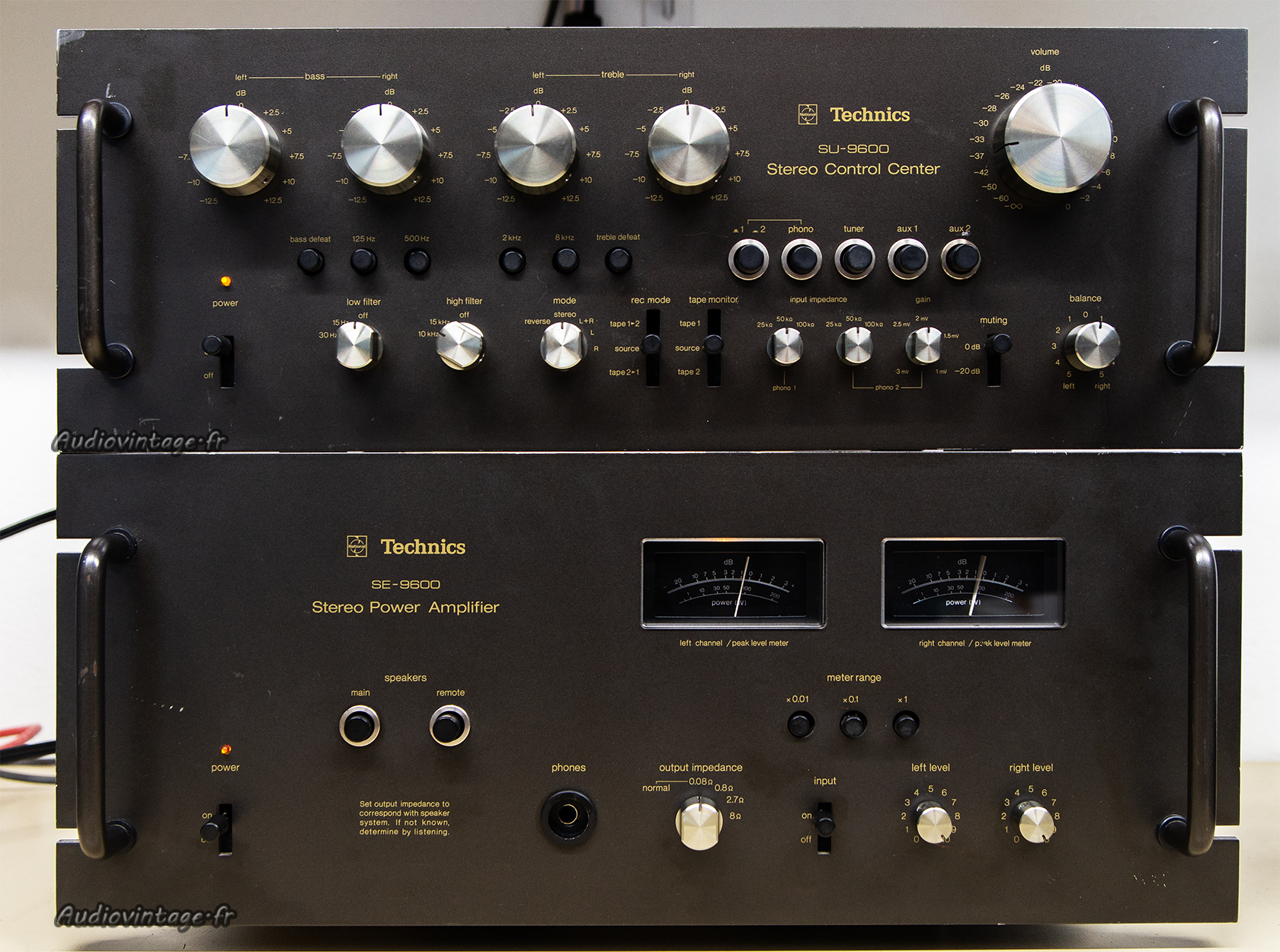

Un ensemble encombrant 😊
Les mesures :
Distorsion à 2x1w sous 8 ohms.

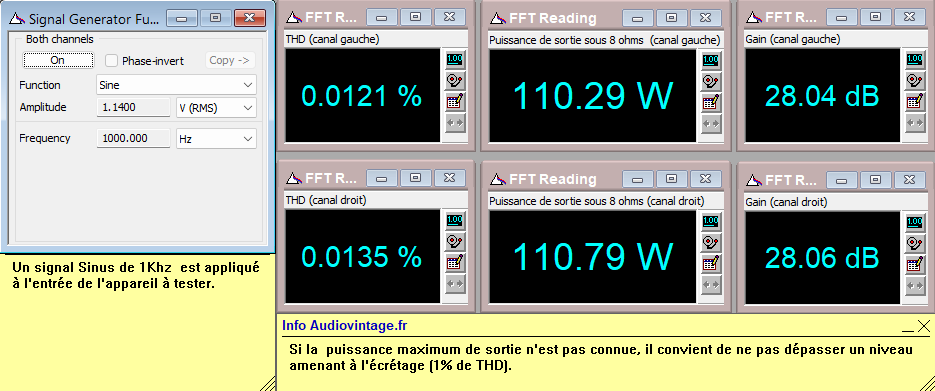

Distorsion à 2x110w sous 8 ohms.
Réponse en fréquence à 2x1w sous 8 ohms.

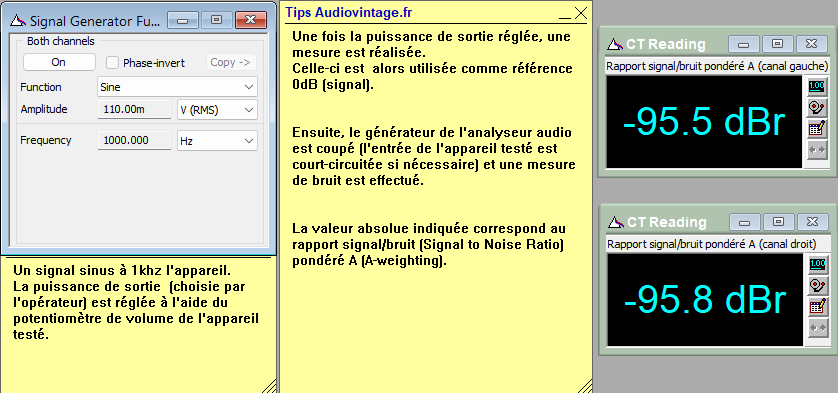

Rapport signal bruit à 2x1w sous 8 ohms.
Rapport signal bruit à 2x110w sous 8 ohms.
Les mesures à l’oscilloscope :
Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms.
