Sansui AU-7500

Sansui AU-7500 : une façade en très bel état.
Curieusement, le Sansui AU-7500 n’avait jamais été présenté ici. Je répare cette regrettable erreur avec la réparation et révision de ce bon intégré.
Acquis il y a peu, son nouveau propriétaire me l’a confié pour cause de bruits gênants sur l’étage phono.

Sansui AU-7500 : à son arrivée.
Sansui AU-7500 : à son arrivée.

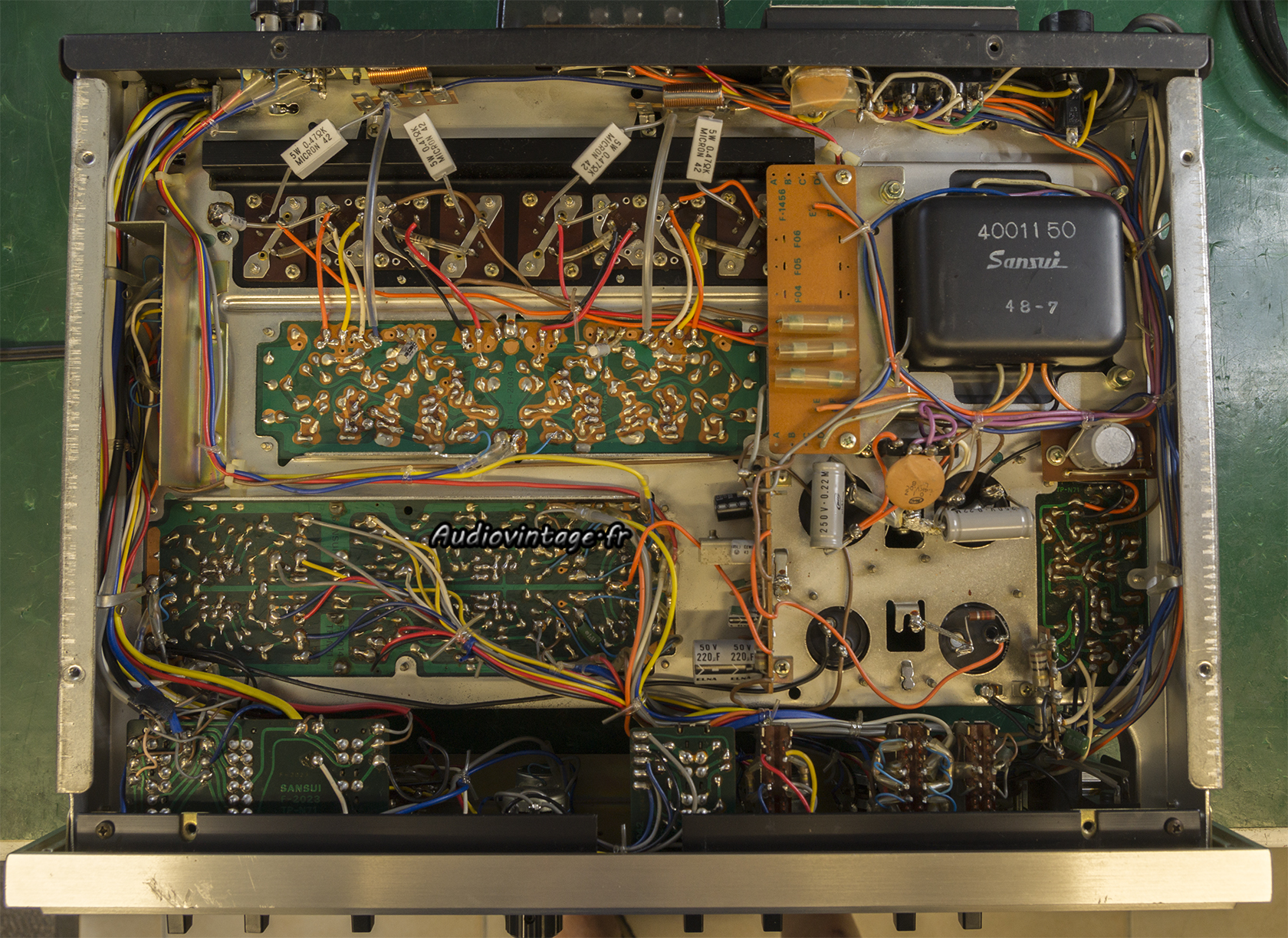

L’ouverture montre un appareil n’ayant pas été forcément bien stocké ce qui explique la légère oxydation présente (non problématique).
Une ou plusieurs interventions ont déjà été effectuées. De nombreux transistors petits signaux ont été remplacés mais les références semblent avoir été choisies un peu au hasard en plus d’être différentes d’un canal à l’autre, une piste du circuit phono a souffert lors de ces remplacements, pas très propre tout ça…

Sansui AU-7500 : étage phono à revoir.

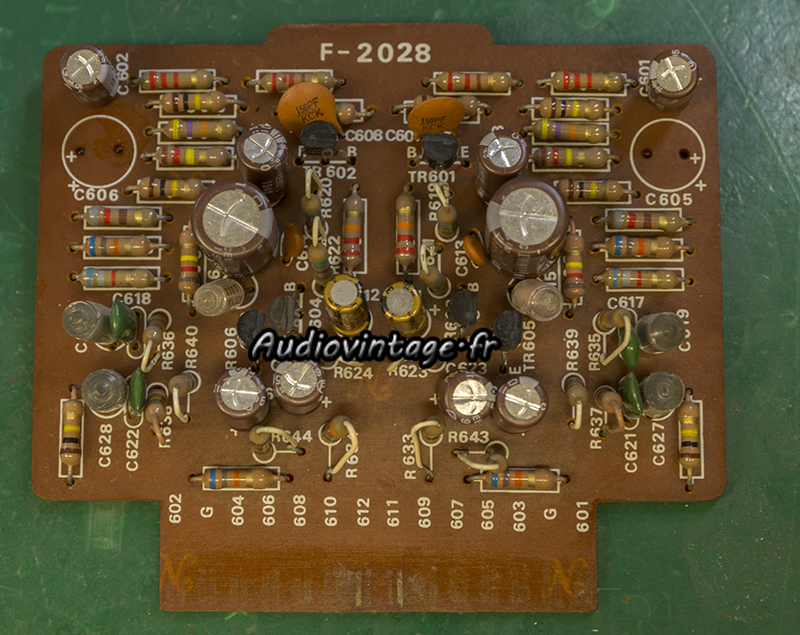

Étage phono à revoir.

Sansui AU-7500 : étage phono revu.
Condensateurs chimiques remplacés, tout comme les transistors. Une petite modification non visible de ce côté du circuit est apportée pour une question de stabilité (oscillations).

Sansui AU-7500 :  circuit d'amplification à réviser.

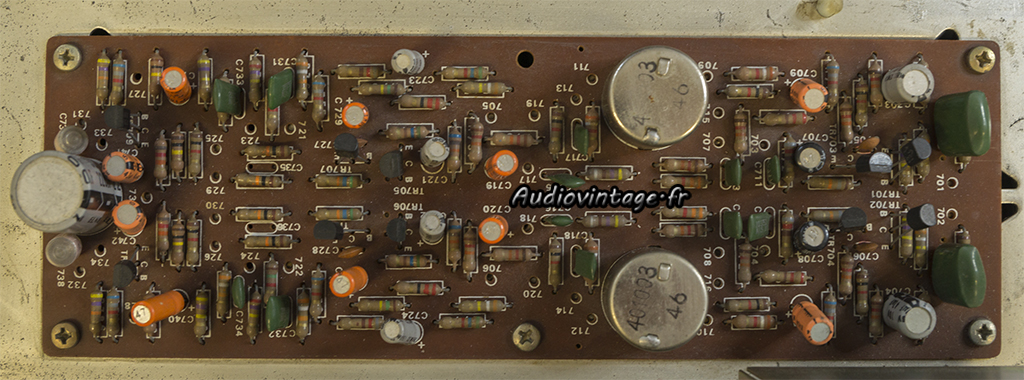

Le circuit d’amplification.

Sansui AU-7500 : circuit amplification révisé.

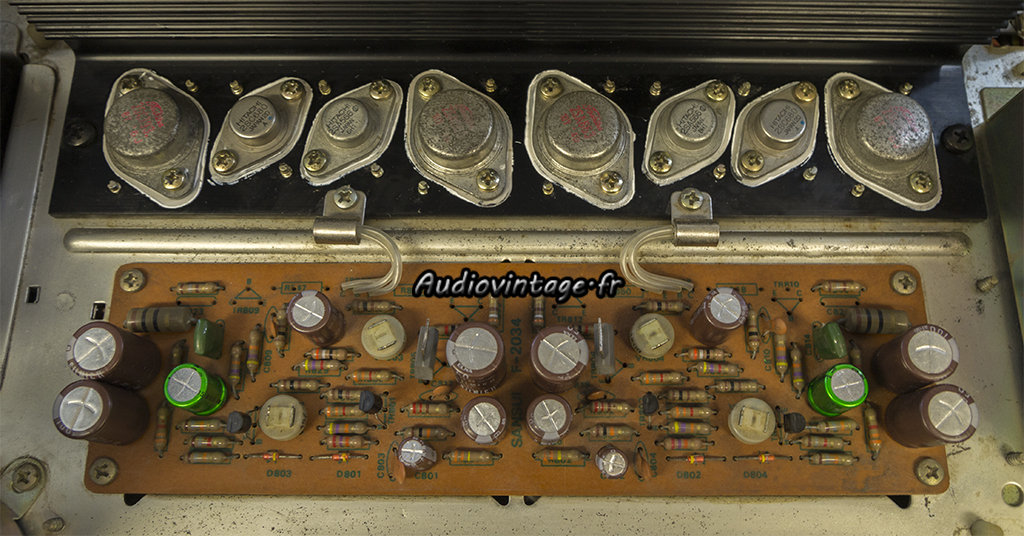

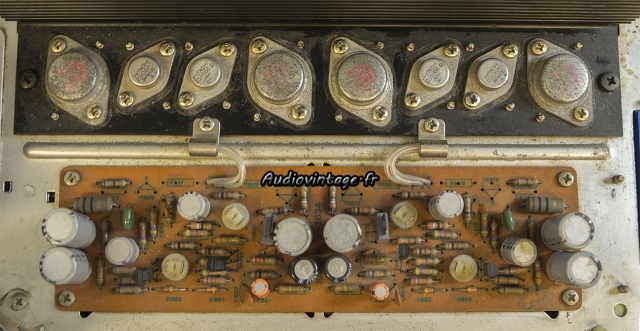

Condensateurs chimiques neufs ainsi que certains transistors. Les transistors de puissance et drivers ont été retirés, testés, nettoyés et remontés sur des micas neufs et de la graisse fraîche.

Sansui AU-7500 : circuit tonalité/filtres à revoir.
Le circuit de tonalité/filtres.

Sansui AU-7500 : circuit tonalité/filtres revu.
Grosse révision ici aussi, tous les chimiques et les transistors sont remplacés.

Sansui AU-7500 : circuit muting/protection à revoir
Le circuit de muting/protection.

Sansui AU-7500 : nettoyage du relais.

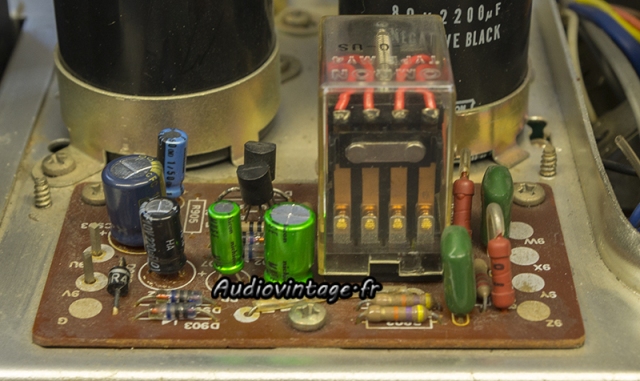

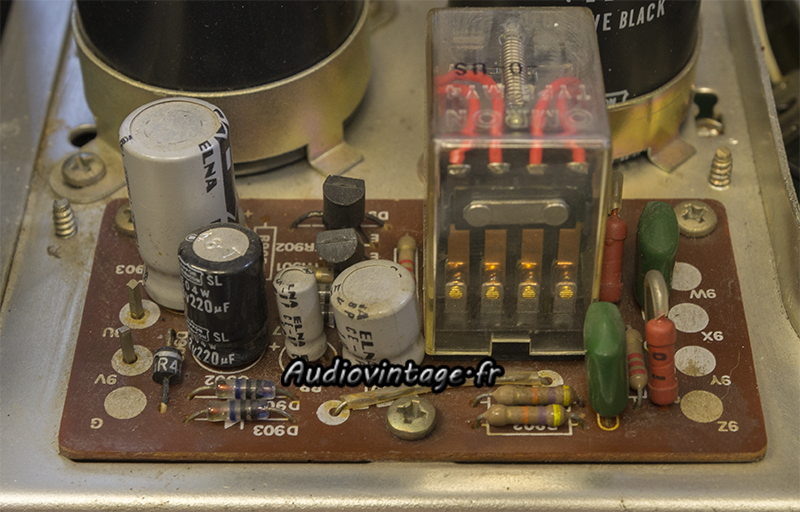

Démontage et nettoyage du relais.

Sansui AU-7500 : circuit muting/protection révisé.
Révisé.

Sansui AU-7500 : terminé.

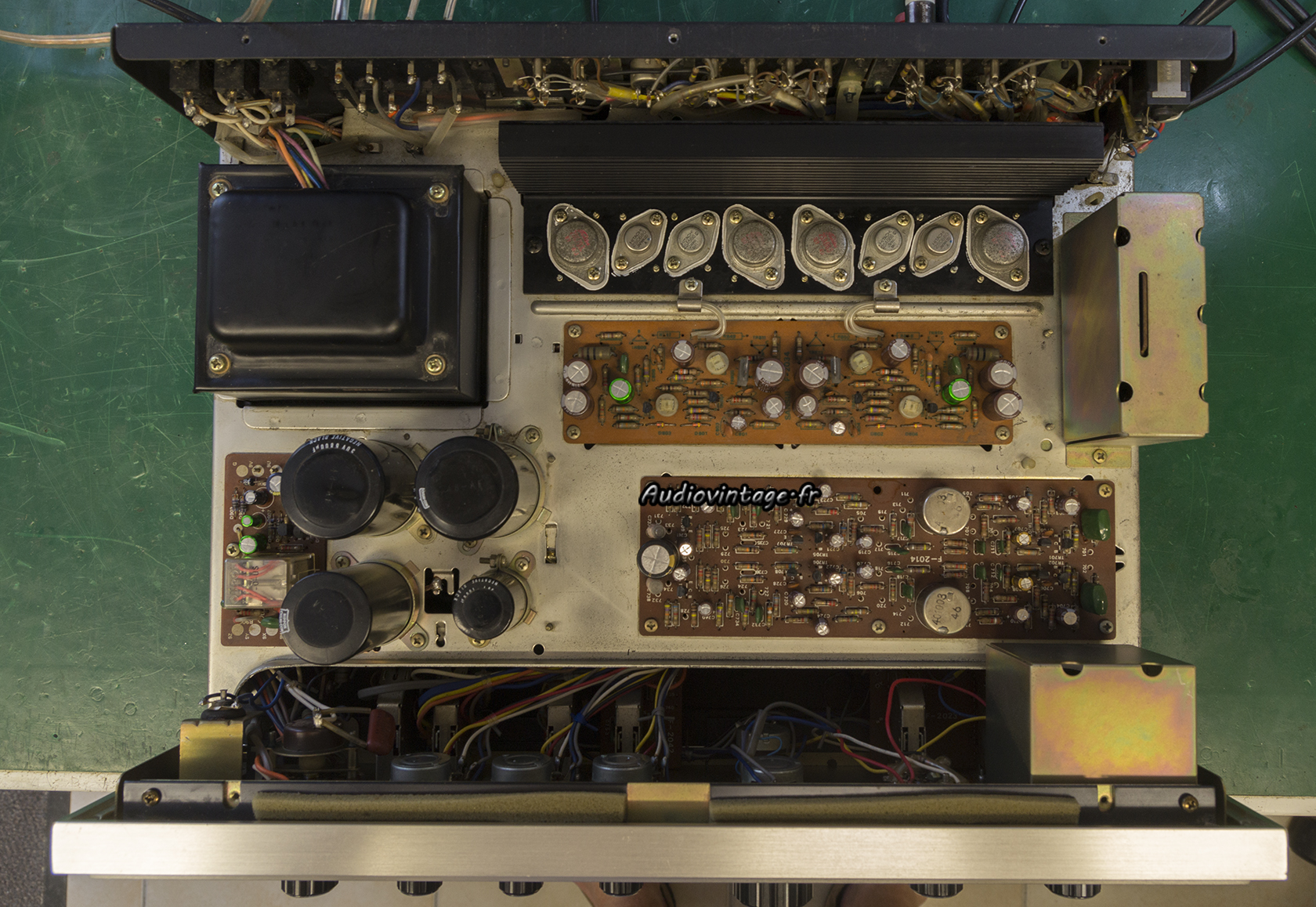

Sous l’appareil, remplacement de condensateurs chimiques. Les « canettes » de filtrage d’alimentation e sont pas en mauvais état, et le propriétaire a décidé de les laisser en place pour le moment.

Sansui AU-7500 : terminé.
Commandes nettoyées. Bias et offset réglés.

Sansui AU-7500 : distorsion-à-2x1w-sous-8-ohms-entrée-aux
Distorsion à 2x1w sous 8 ohms, entrée aux.

Sansui AU-7500 : distorsion-à-puissance-nominale-sous-8-ohms-entrée-aux

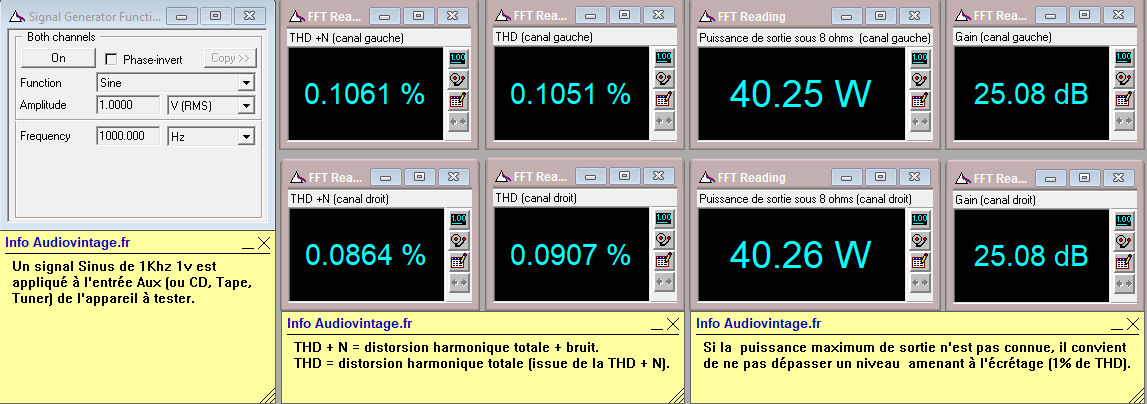

Distorsion à puissance nominale sous 8 ohms, entrée aux.

Sansui AU-7500 : IMD-à-2x1w-sous-8-ohms-entrée-aux

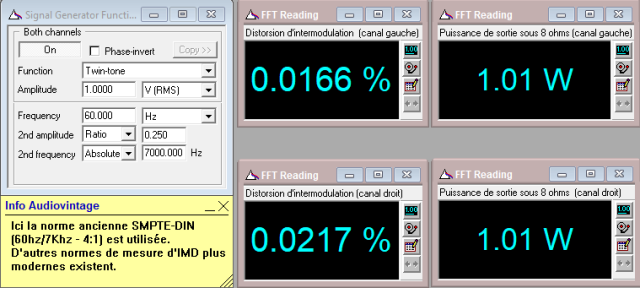

Distorsion d’intermodulation à 2x1w sous 8 ohms, entrée aux.

Sansui AU-7500 : IMD-puissance-de-sortie-à-lécrétage-sous-8-ohms-entrée-aux

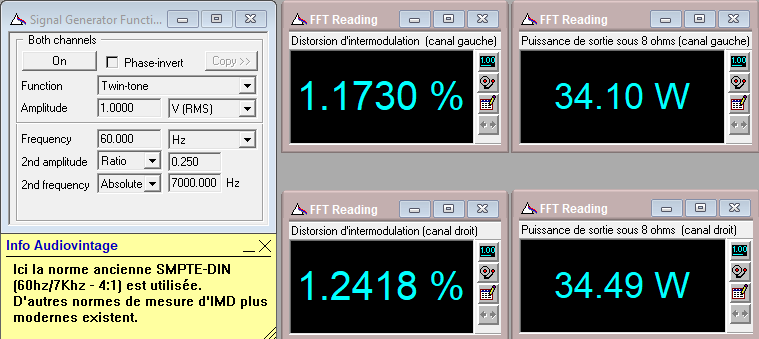

Distorsion d’intermodulation à l’écrêtage sous 8 ohms, entrée aux.

Sansui AU-7500 : diaphonie-du-canal-droit-sur-le-canal-gauche-à-puissance-nominale-sous-8-ohms-entrée-aux

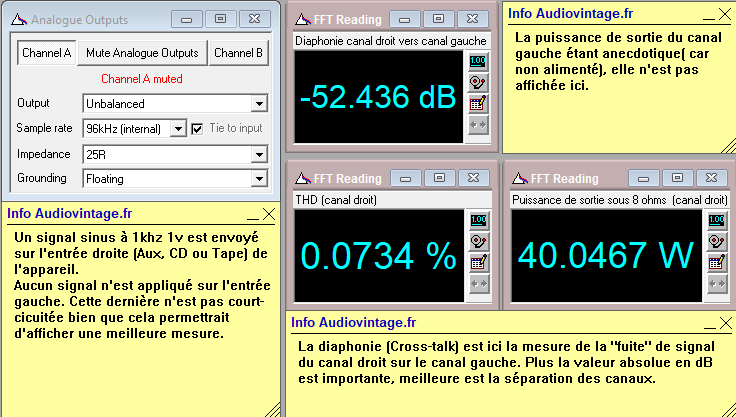

Diaphonie à puissance nominale sous 8 ohms, canal droit sur canal gauche, entrée aux.

Sansui AU-7500 : diaphonie-du-canal-gauche-sur-le-canal-droit-à-puissance-nominale-sous-8-ohms-entrée-aux
Diaphonie à puissance nominale sous 8 ohms, canal gauche sur canal droit, entrée aux.

Sansui AU-7500 : réponse-en-fréquence-à-2x1w-sous-8-ohms-entrée-aux
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux.

Sansui AU-7500 : réponse-en-fréquence-à-2x1w-sous-8-ohms-entrée-aux-loudness-activé
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, loudness activé.

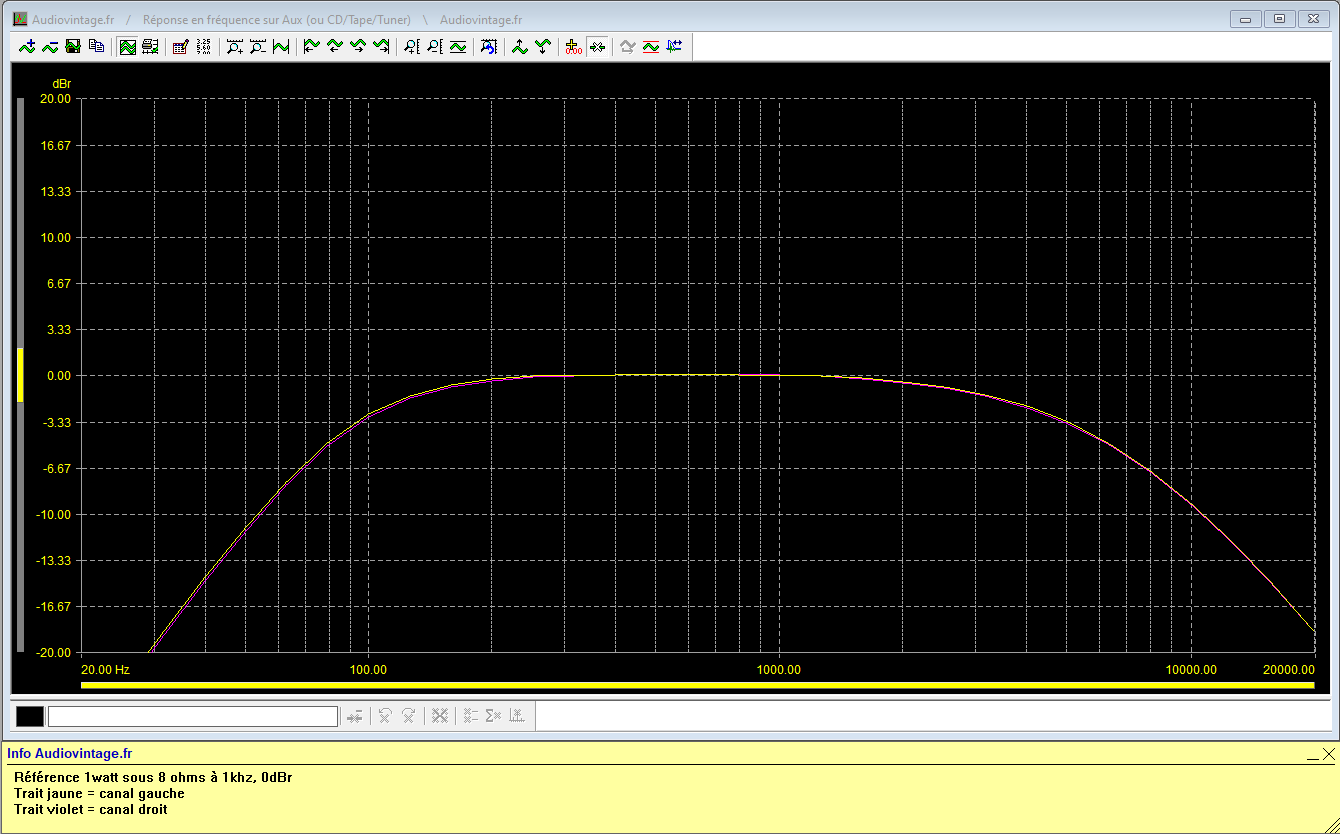

Sansui AU-7500 : réponse-en-fréquence-à-2x1w-sous-8-ohms-entrée-aux-filtres-low-et-high-activés
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, correcteurs au maxi puis au mini.

Sansui AU-7500 : Rapport-signal-bruit-à-2x40w-sous-8-ohms-entrée-aux
Rapport signal bruit à 2x40w sous 8 ohms, entrée aux.

Sansui AU-7500 : distorsion-à-2x1w-sous-8-ohms-entrée-phono

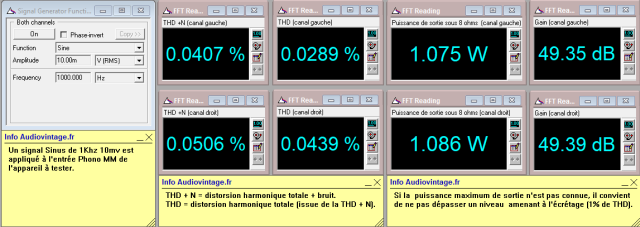

Distorsion à 2x1w sous 8 ohms, entrée phono.

Sansui AU-7500 : réponse-en-fréquence-à-2x1w-sous-8-ohms-entrée-phono

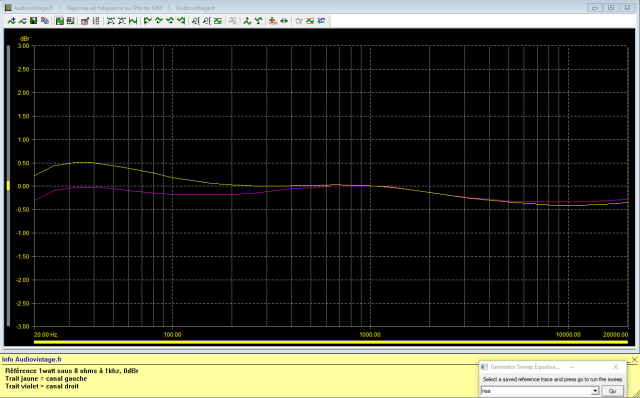

Réponse en fréquence à 2x1w sous 8 ohms, entrée phono.

Sansui AU-7500 : Rapport-signal-bruit-à-2x40w-sous-8-ohms-entrée-phono
Rapport signal bruit à 2x40w sous 8 ohms, entrée phono.

Sansui AU-7500 : signal-carré-à-100hz
Sansui AU-7500 : signal-carré-à-1khz
Sansui AU-7500 : signal-carré-à-10khz
Sansui AU-7500 : temps-de-montée-à-10khz
Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms, entrée aux

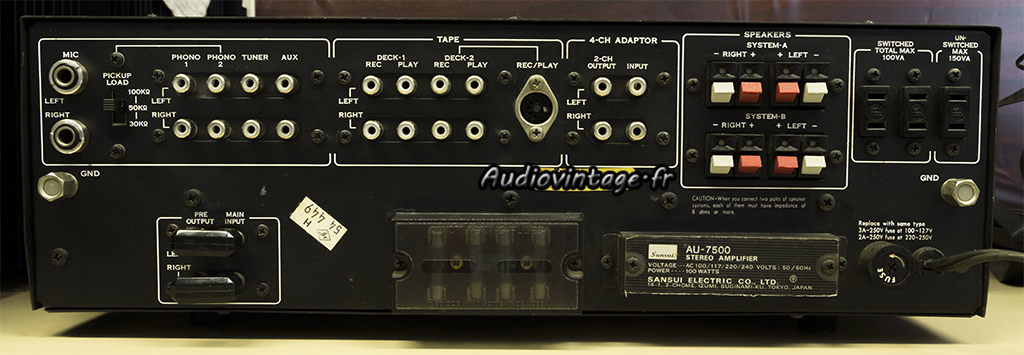

Sansui AU-7500 : connectique.
Connectique.
