Sansui AU-517

Sansui AU-517 : On commence à le connaitre celui-là :)
Aller hop, un énième Sansui AU-517 déposé à l’atelier pour une bonne révision.

Sansui AU-517 : à son arrivée.
Sansui AU-517 : à son arrivée.
Son propriétaire se plaint de quelques craquements intempestifs. Une écoute rapide permet surtout de se rendre compte qu’il ne sonne pas terrible terrible, tout est bien plat.

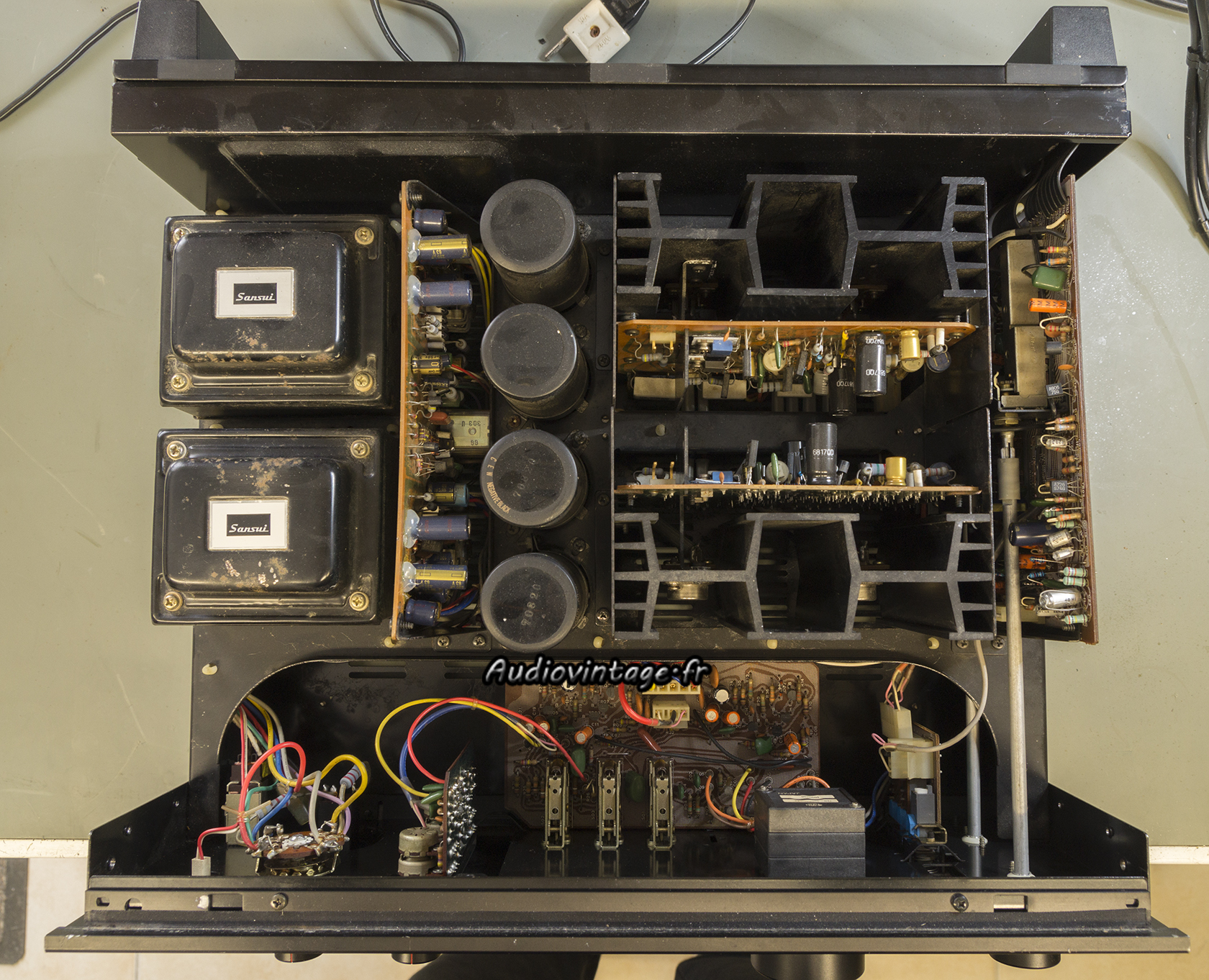

A l’ouverture de l’appareil, on voit que le Sansui a eu droit à une intervention avant que le nouveau propriétaire en prenne possession.
Bon, sans être catastrophique, ce qui a été fait dedans n’est pas non plus génial…

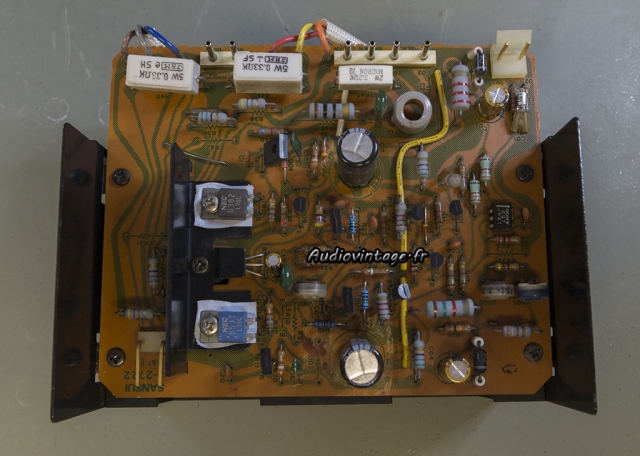

Sansui AU-517 : circuit driver à revoir.
Retrait d’un circuit d’amplification. Les isolants micas sous les transistors drivers ont été remplacés par des merdouilles (voir plus bas). Quelques résistances et condensateurs chimique sont été également remplacés.

Sansui AU-517 : isolants à remplacer.
Les isolants micas sous les transistors de puissances ont également disparus.
Autant l’écrire tout de suite, je déteste ces nouveaux isolants, particulièrement dans nos vieilles machines.

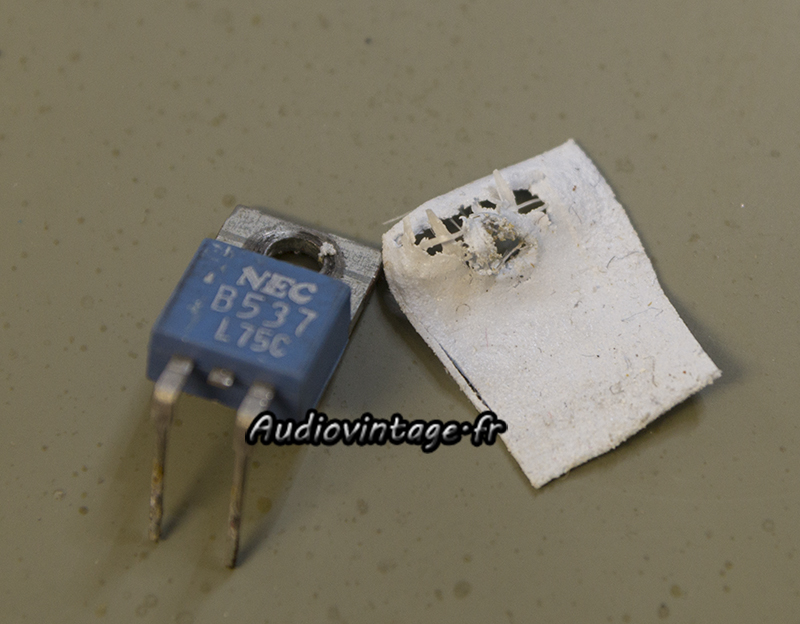

Sansui AU-517 : isolant en très mauvais état.
Démontage des transistors driver. Vous voyez ce que je veux dire quand je qualifie de “merdouilles” les isolants en question ?

Sansui AU-517 : circuit driver revu.
Des vrais micas prennent place. Des transistors sont remplacés. Deux condensateurs de qualité insuffisante sont également changés.

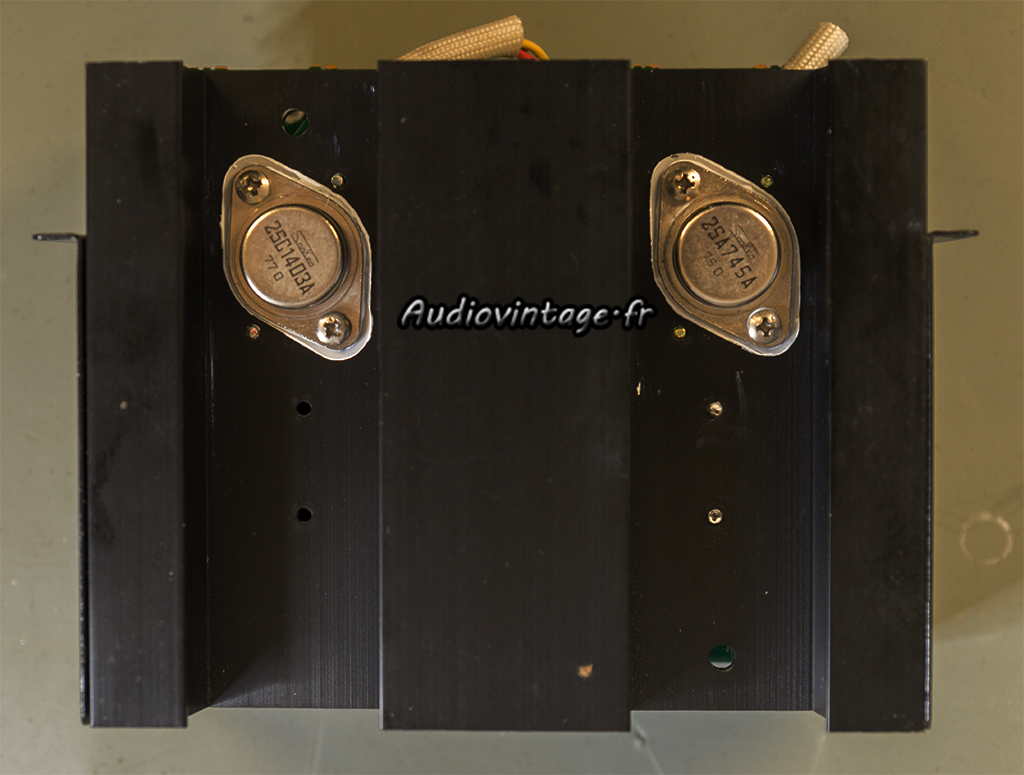

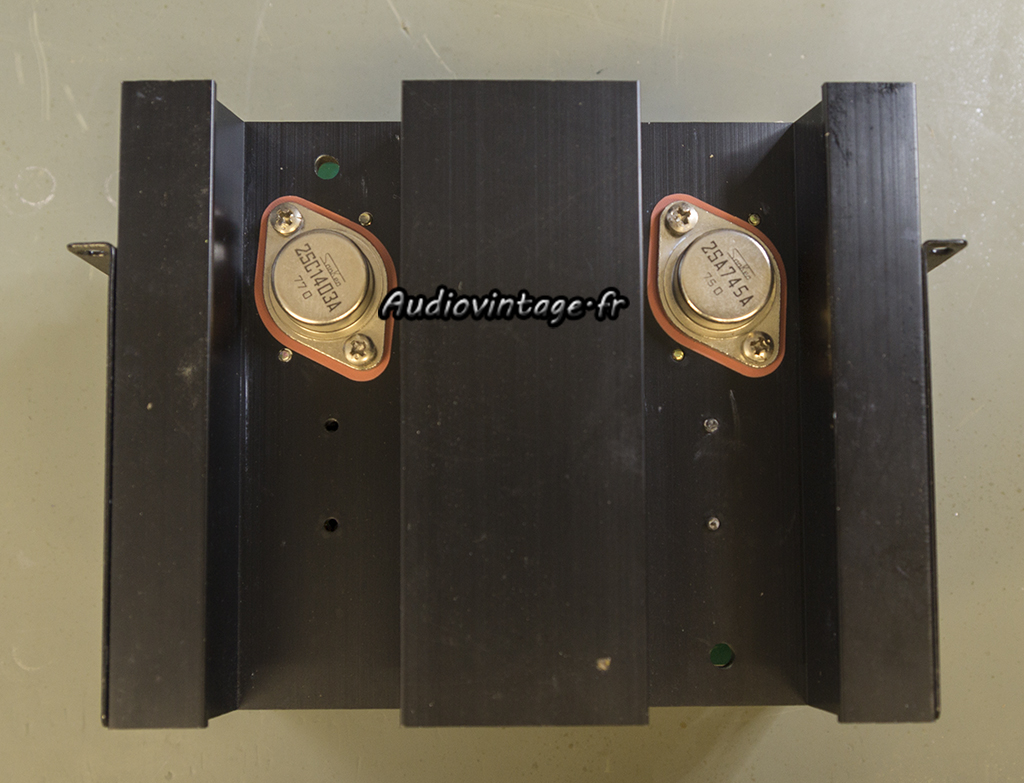

Sansui AU-517 : transistors de puissances montés sur des micas neufs et de la graisse fraîche.
Les transistors de puissances, désormais en « configuration d’origine ».
Le second canal reçoit des soins similaires.

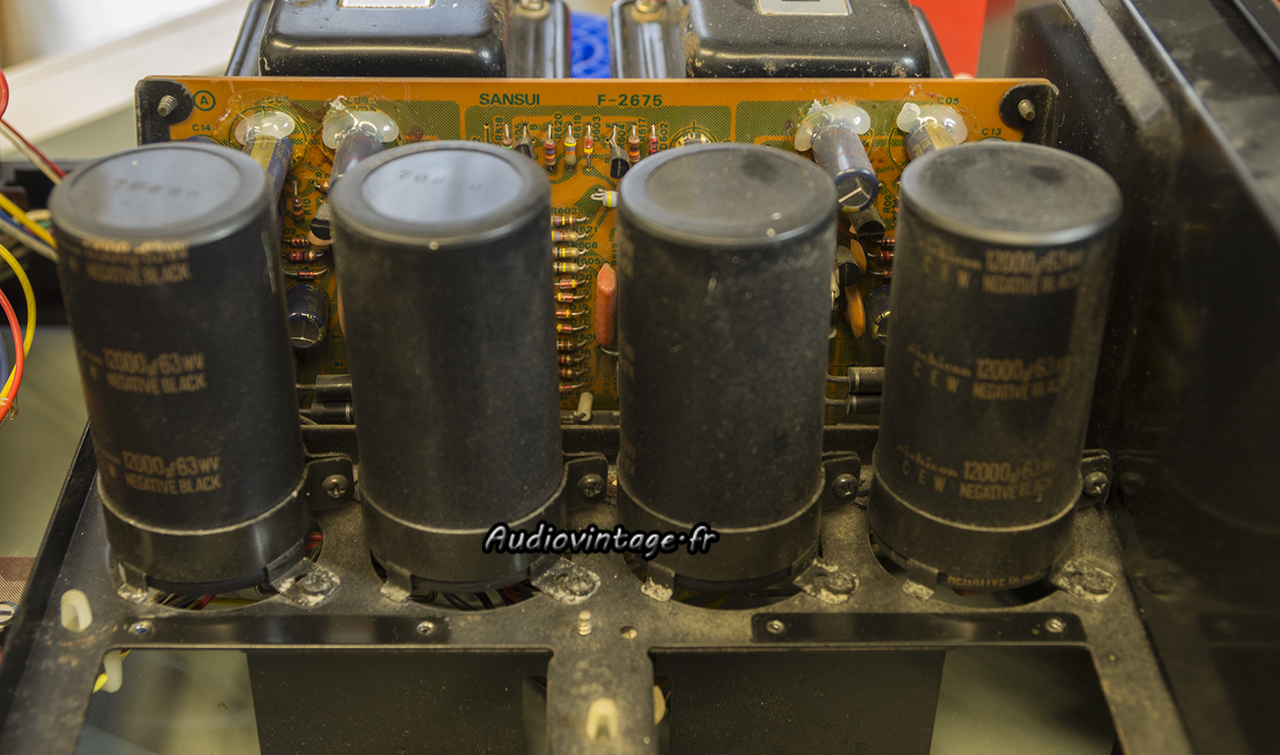

Sansui AU-517 : condensateurs de filtrage originaux en place.
Vue sur les condensateurs de filtrage d’alimentation. A l’arrière le circuit d’alimentation/protection avec un montage bien dégueu à base de condensateurs chimiques au mauvais format et de colle au pistolet.

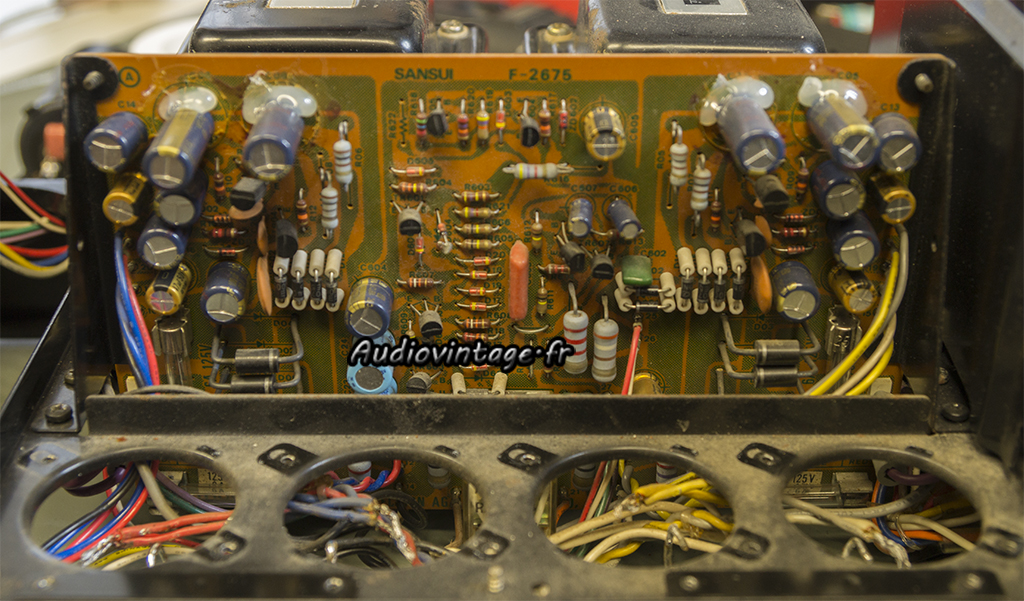

Sansui AU-517 : circuit alimentation et protection.
Condensateurs retirés.

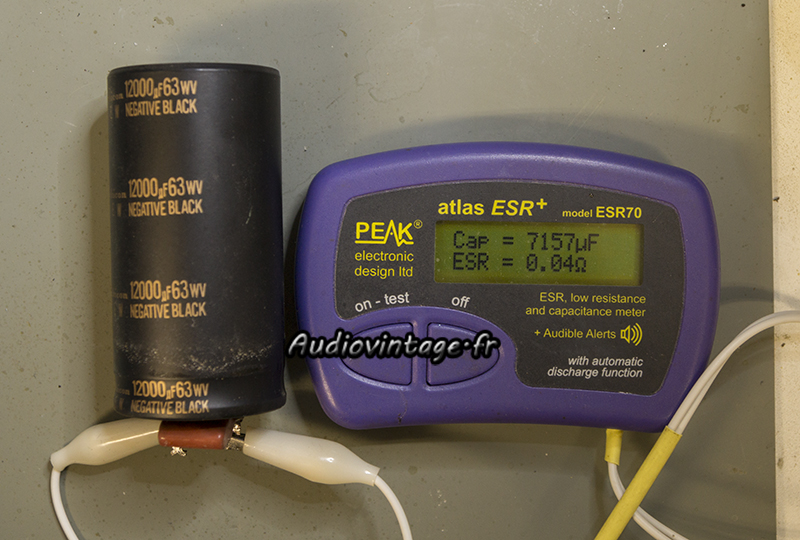

Sansui AU-517 : capa très usée.
Pas de miracle, ils sont cuits.

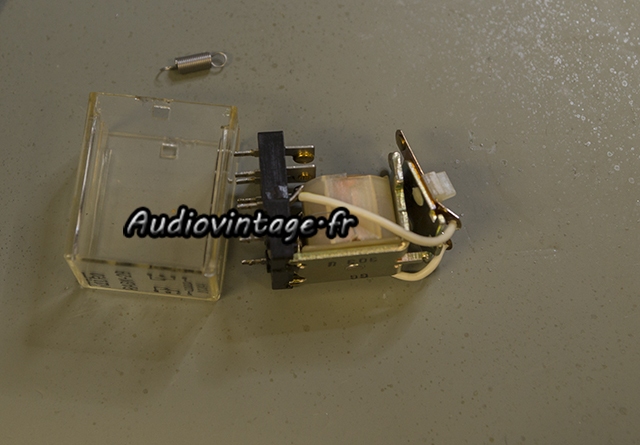

Sansui AU-517 : nettoyage du relais.
Profitons-en pour démonter le relais et nettoyer ses contacts.

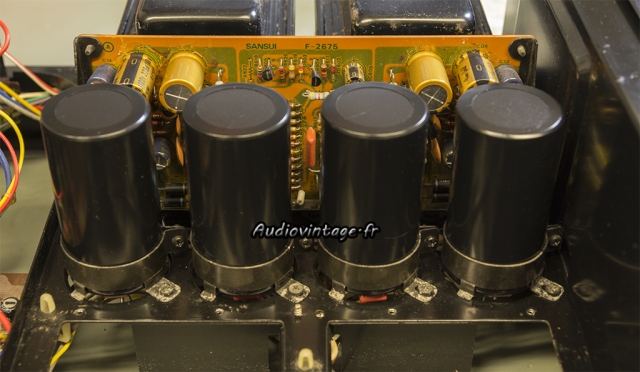

Sansui AU-517 : condensateurs de filtrage neufs en place.
Montage des nouveaux condensateurs de filtrage. A l’arrière, le circuit reçoit quelques nouveaux condensateurs.

Sansui AU-517 : circuit phono à terminer.
Le circuit phono, qui avait été révisé en partie.

Sansui AU-517 : circuit phono revu.
Je termine le boulot.

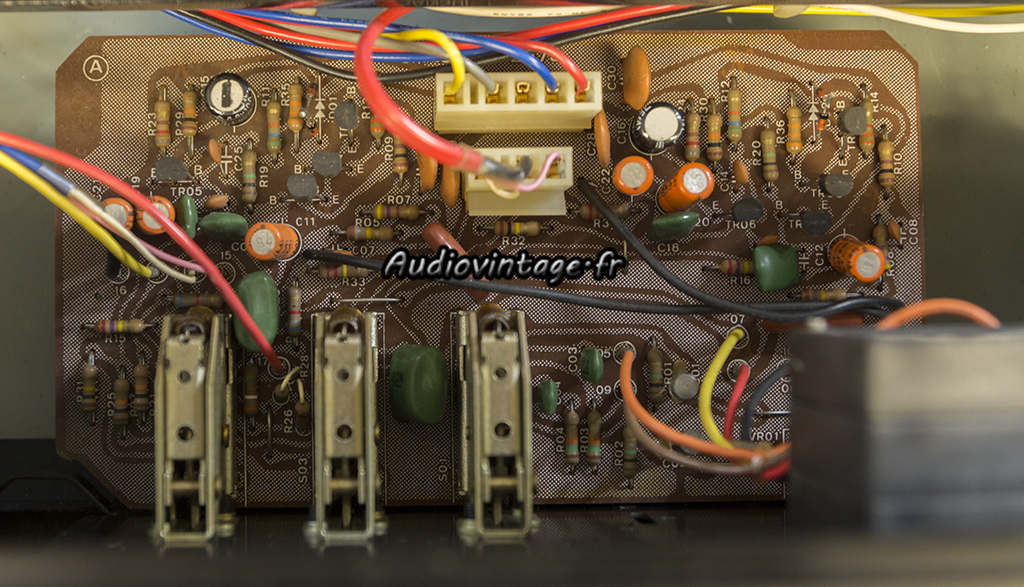

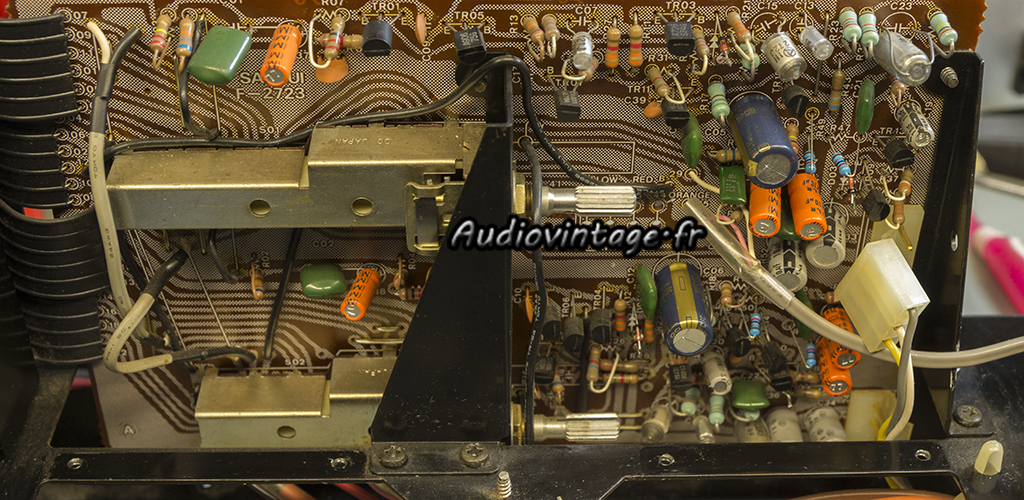

Sansui AU-517 : circuit tonalité/filtres à réviser.
Le circuit de tonalité/filtres.

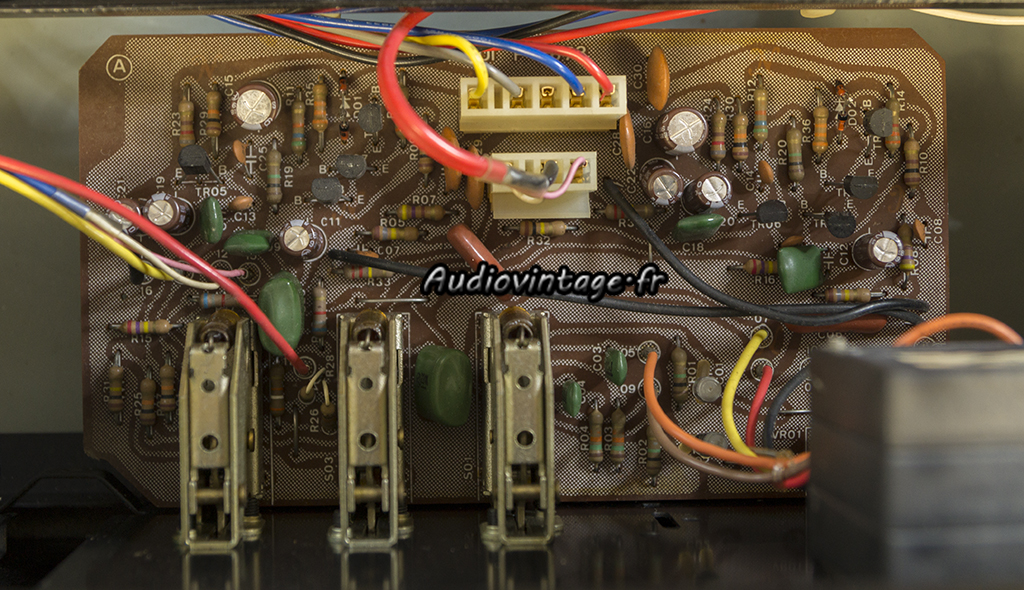

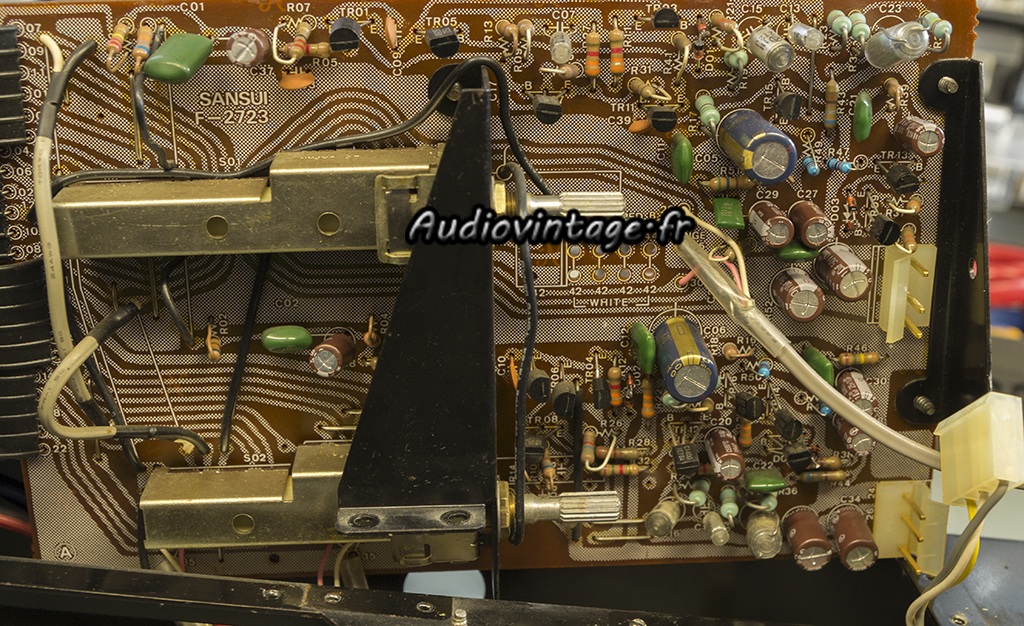

Sansui AU-517 : circuit tonalité/filtres révisé.
Condensateurs chimiques et transistors remplacés.

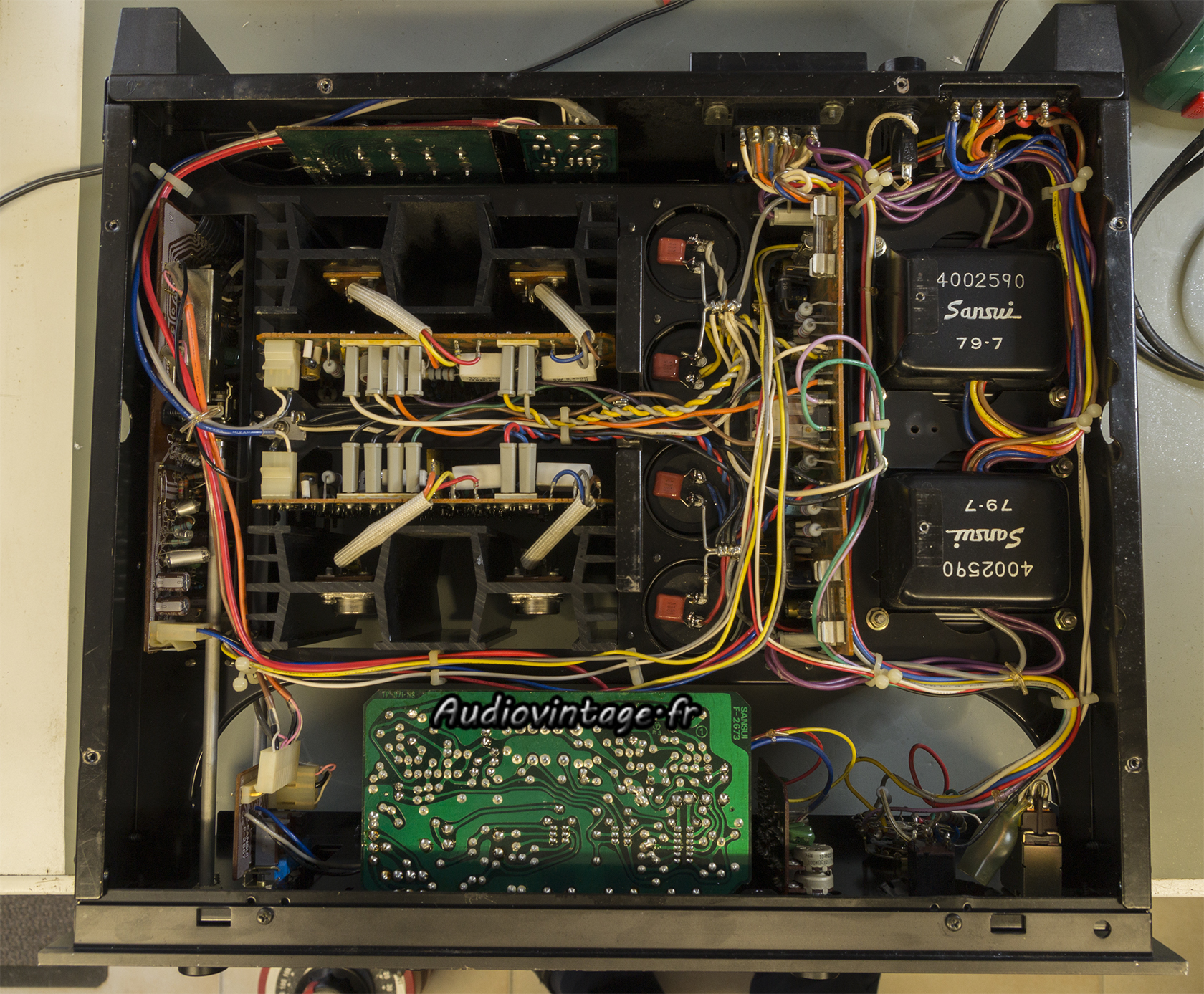

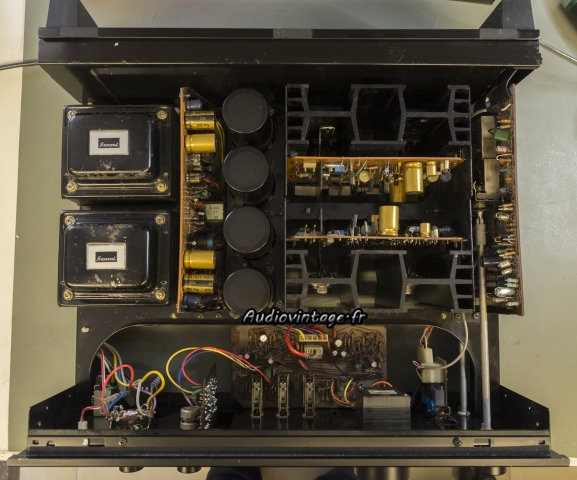

Sansui AU-517 : terminé.
Sansui AU-517 : terminé.
Nettoyage des commandes, réglage des bias et offset, terminé.

Sansui AU-517 : distorsion-a-2x1w-sous-8-ohms-entree-aux-tone-defeat
Distorsion à 2x1w sous 8 ohms, entrée aux, tone defeat.

Sansui AU-517 : distorsion-a-2x65w-sous-8-ohms-entree-aux-tone-defeat
Distorsion à puissance nominale sous 8 ohms, entrée aux, tone defeat.

Sansui AU-517 : IMD-a-2x1w-sous-8-ohms-entree-aux-tone-defeat
Distorsion d’intermodulation à 2x1w sous 8 ohms, entrée aux, tone defeat.

Sansui AU-517 : IMD-a-2x65w-sous-8-ohms-entree-aux-tone-defeat
Distorsion d’intermodulation à 2x65w sous 8 ohms, entrée aux, tone defeat.

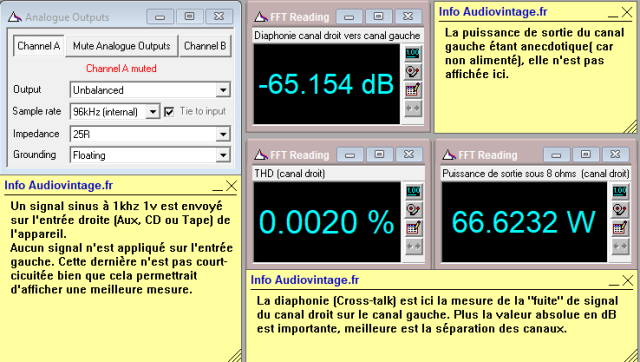

Sansui AU-517 : diaphonie-du-canal-droit-sur-le-canal-gauche-a-65w-sous-8-ohms-entree-aux-tone-defeat
Diaphonie à puissance nominale sous 8 ohms, canal droit sur canal gauche, entrée aux., tone defeat.

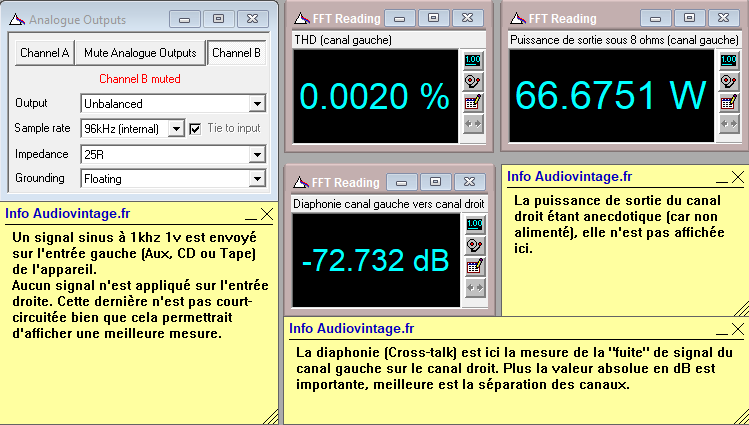

Sansui AU-517 : diaphonie-du-canal-gauche-sur-le-canal-droit-a-65w-sous-8-ohms-entree-aux-tone-defeat
Diaphonie à puissance nominale sous 8 ohms, canal gauche sur canal droit, entrée aux, tone defeat.

Sansui AU-517 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux-tone-defeat
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat.

Sansui AU-517 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux-tone-defeat-loudness-active
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat, loudness activé.

Sansui AU-517 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux-tone-defeat-filtre-subsonic-active
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat, filtre subsonic activé.

Sansui AU-517 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux-correcteurs-graves-et-aigus-au-mini-puis-au-maxi
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, correcteurs au maxi puis au mini.

Sansui AU-517 : rapport-signal-bruit-a-2x1w-sous-8-ohms-entree-aux-tone-defeat
Rapport signal bruit à 2x1w sous 8 ohms, entrée aux, tone defeat.

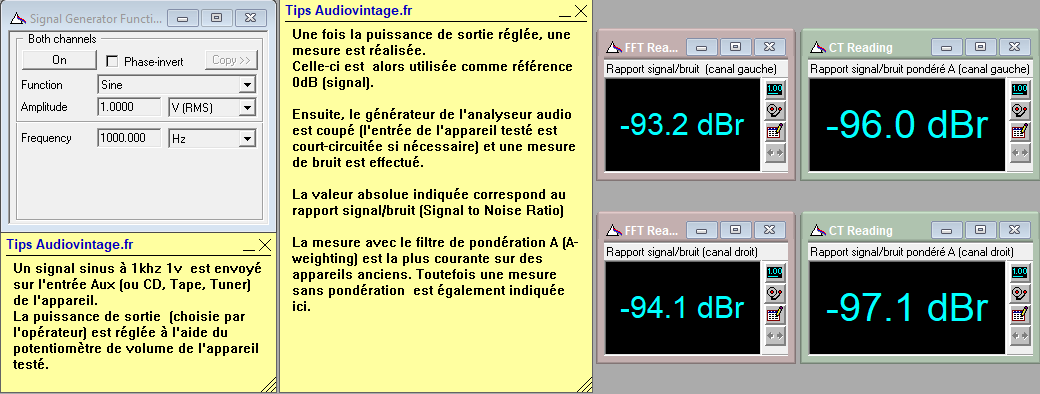

Sansui AU-517 : rapport-signal-bruit-a-2x65w-sous-8-ohms-entree-aux-tone-defeat
Rapport signal bruit à 2x65w sous 8 ohms, entrée aux, tone defeat.

Sansui AU-517 : distorsion-a-2x1w-sous-8-ohms-entree-phono-tone-defeat
Distorsion à 2x1w sous 8 ohms, entrée phono, tone defeat.

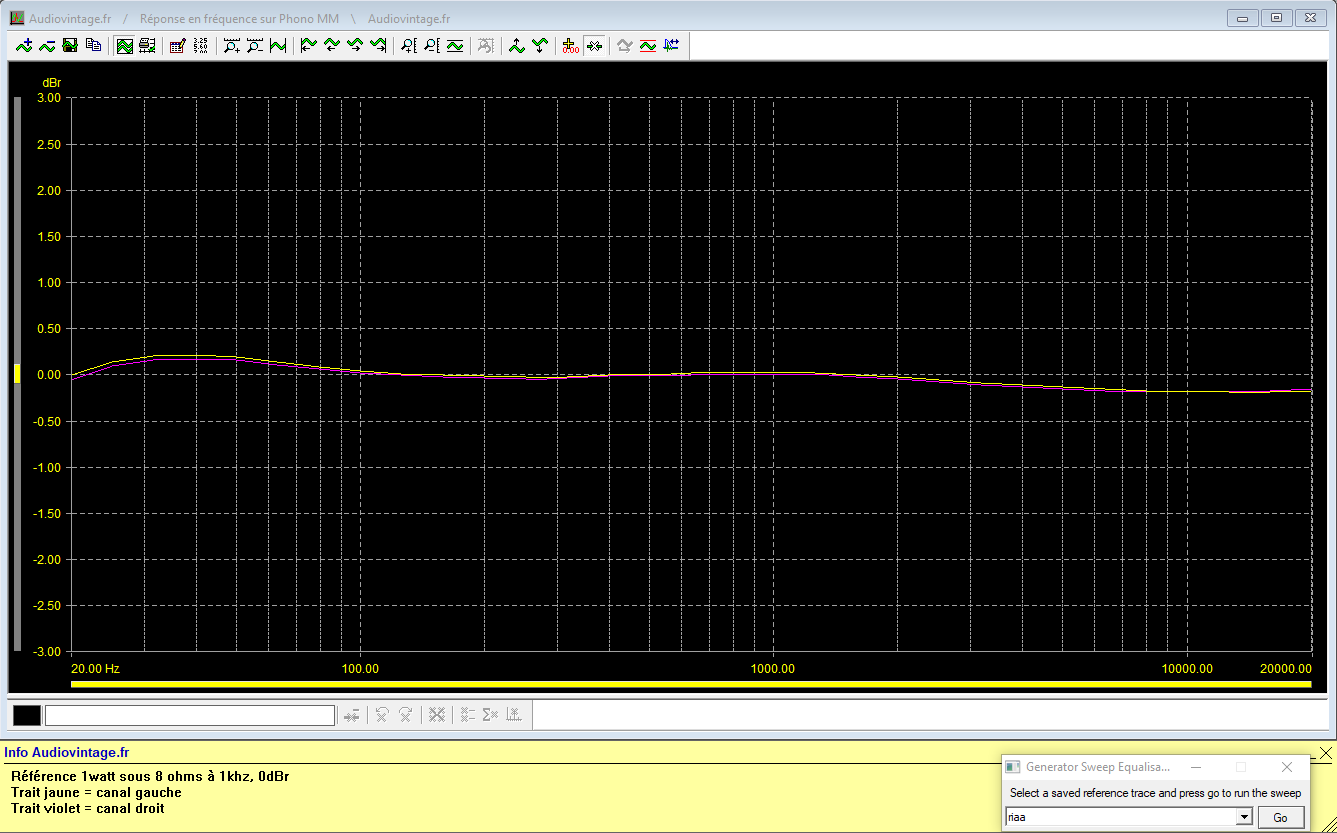

Sansui AU-517 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-phono-tone-defeat
Réponse en fréquence à 2x1w sous 8 ohms, entrée phono, tone defeat.

Sansui AU-517 : rapport-signal-bruit-a-2x1w-sous-8-ohms-entree-phono-tone-defeat
Rapport signal bruit à 2x1w sous 8 ohms, entrée phono, tone defeat.

Sansui AU-517 : rapport-signal-bruit-a-2x65w-sous-8-ohms-entree-phono-tone-defeat
Rapport signal bruit à 2x65w sous 8 ohms, entrée phono, tone defeat.

Sansui AU-517 : signal-carre-a-100hz
Sansui AU-517 : signal-carre-a-1khz
Sansui AU-517 : signal-carre-a-10khz
Sansui AU-517 : temps-de-montee-a-10khz
Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms, entrée aux, tone defeat.

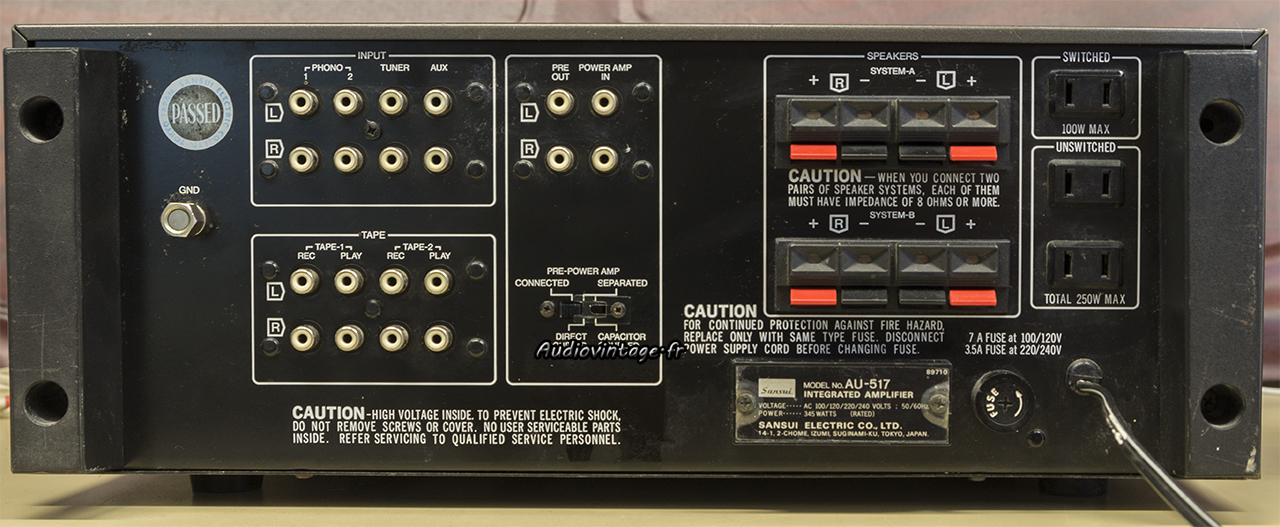

Sansui AU-517 : connectique.
Connectique.
