Luxman L-30

Luxman L-30 : un modèle habitué des lieux :)
Suite à la restauration d’un Luxman L-81, son sympathique propriétaire s’est rendu compte que son fidèle deuxième amplificateur, un Luxman L-30 était très loin d’être dans un état optimal. Le voici donc à l’atelier.

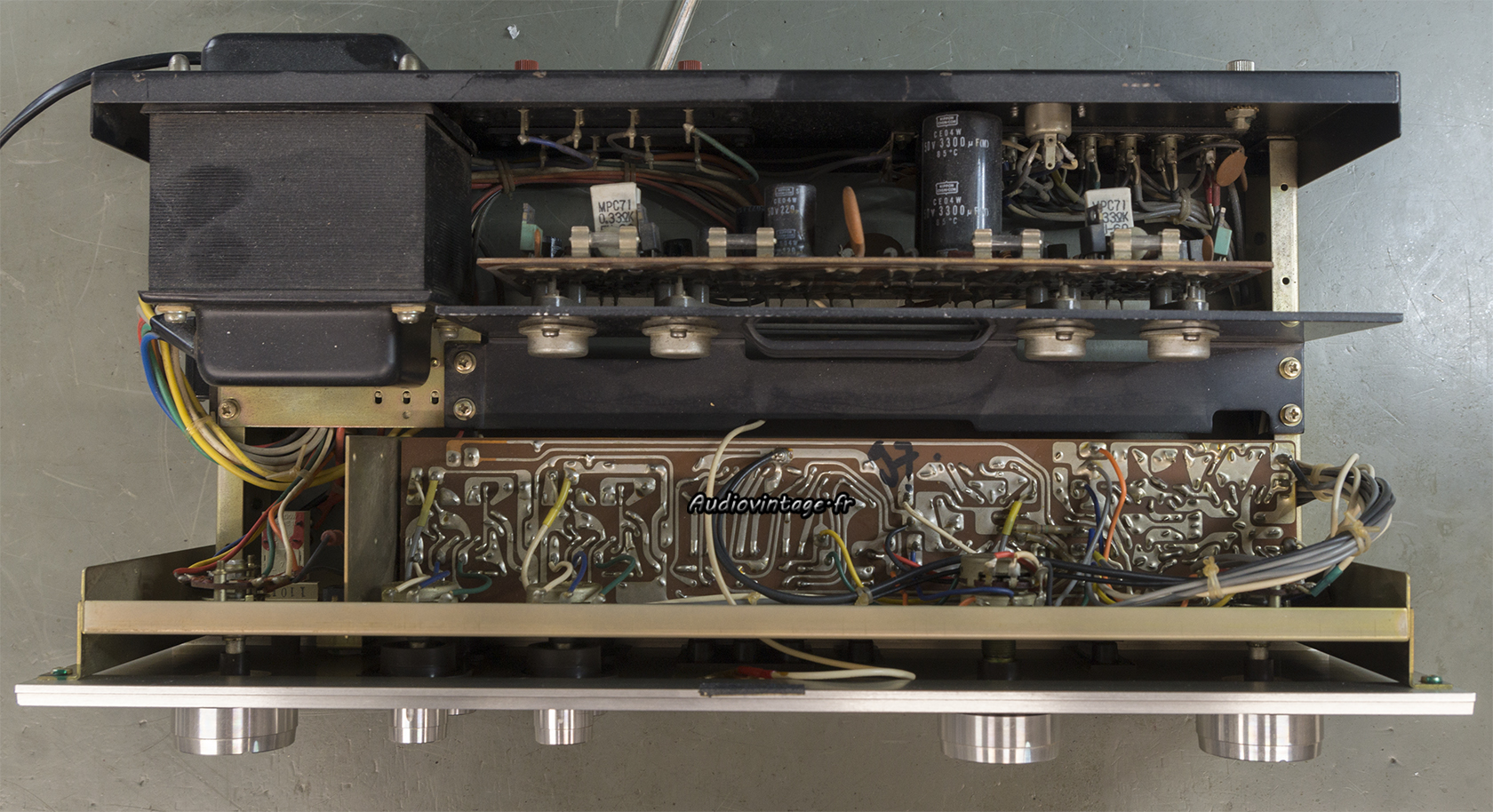

Luxman L-30 : à son arrivée.
Le L-30 fonctionne encore, mais il sonne vraiment « terne ». Les commandes sont encrassées, il semble que quelqu’un soit déjà passé par là, je n’ai vu qu’une cordon secteur remplacé.

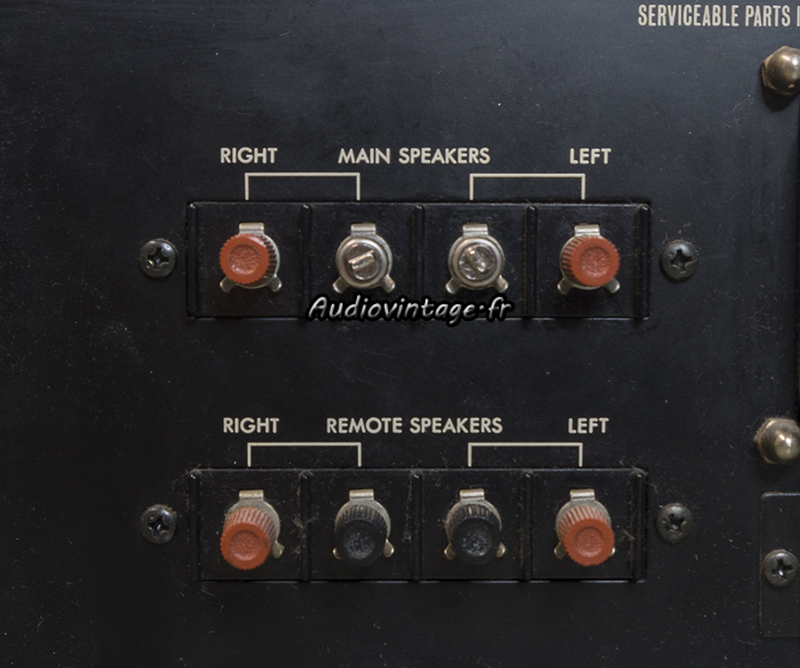

Luxman L-30 : bornier HP A cassé.
Les connections HP A sont en mauvais état.

Luxman L-30 : connecteurs HP neufs.
Sur le L-30, il y a la place pour y monter un bornier HP sérieux assez simplement, je ne m’en suis donc pas privé.

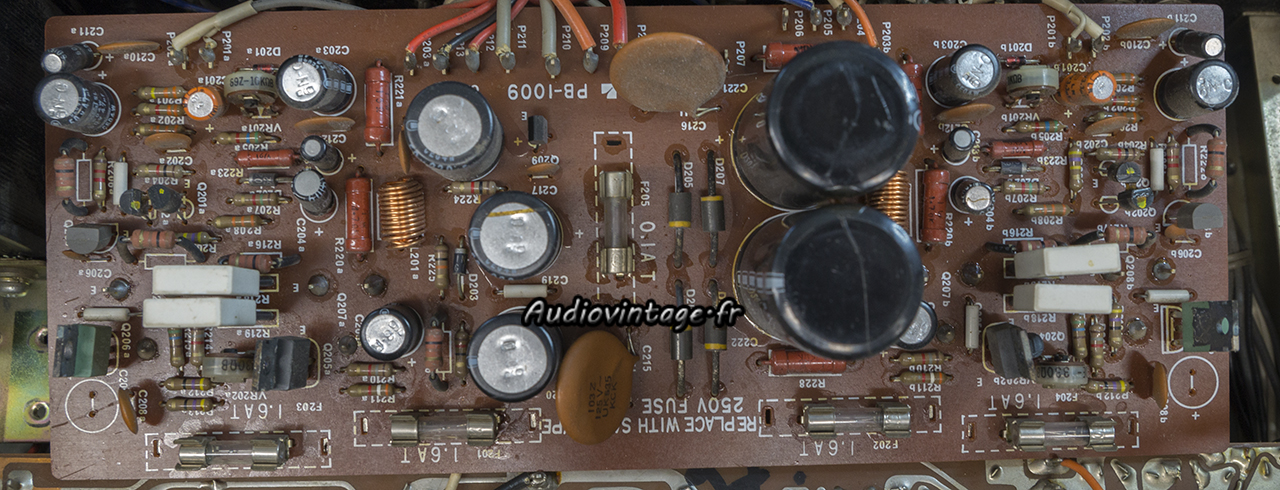

Luxman L-30 : circuit principal à réviser.
Après retrait des transistors de puissance et du radiateur, le circuit principal est accessible.

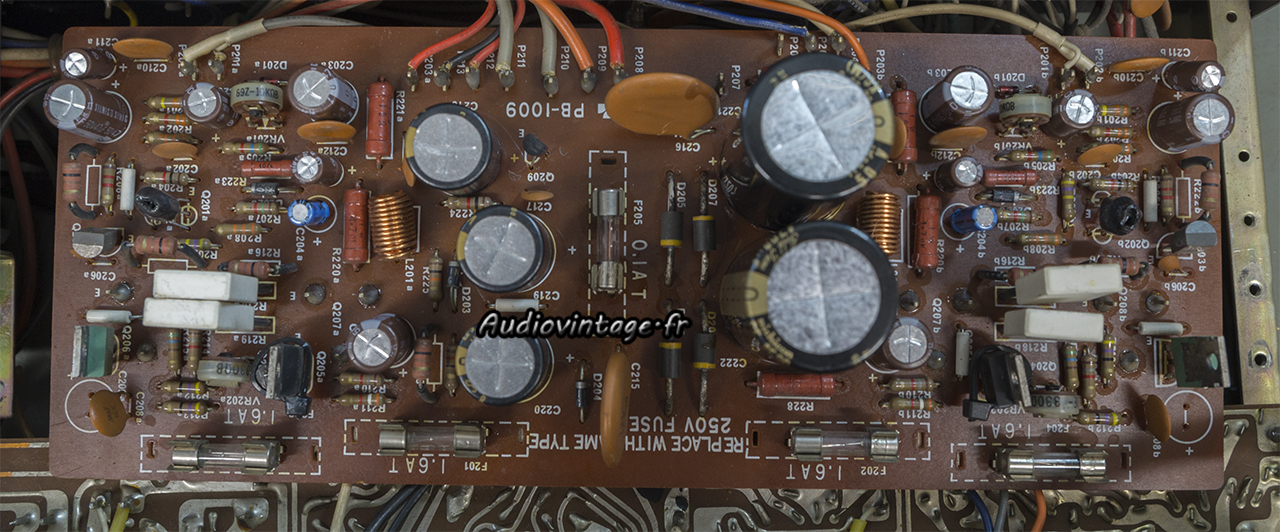

Luxman L-30 : circuit principal révisé.
Tous les condensateurs chimiques sont remplacés, ainsi que certains transistors. Les transistors des étages différentiels d’entrées (appariés) sont désormais réellement en contact thermique et entourés d’une gaine thermo.
Les nouveaux condensateurs de filtrage au format “standard” sont montés après perçage adéquat du circuit imprimé. Il sera plus facile de les remplacer dans 30 ans 🙂

Luxman L-30 : circuit tonalité/filtre/phono à revoir.

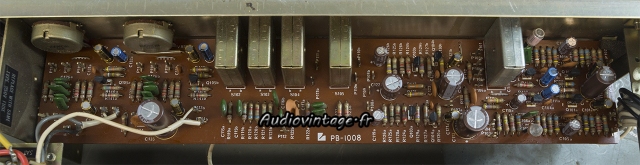

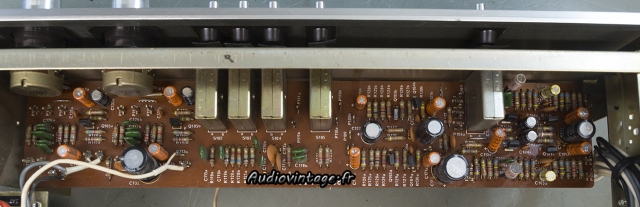

Le circuit de tonalité, filtre et phono.

Luxman L-30 : circuit tonalité/filtre/phono révisé.
Tous les condensateurs chimiques et les transistors (références problème) sont remplacés.

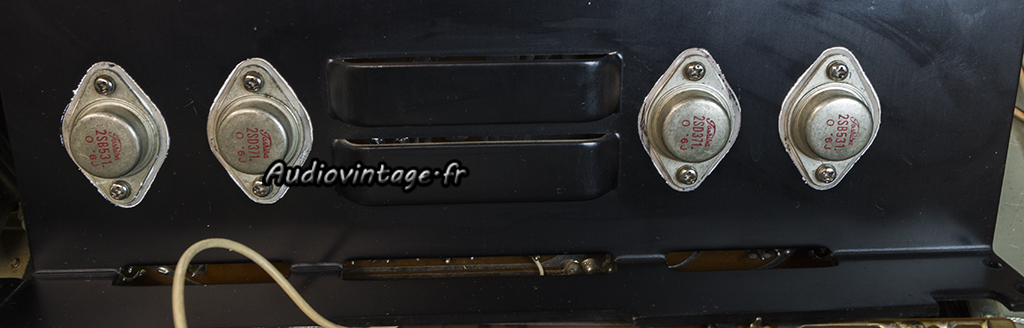

Luxman L-30 : micas neufs et graisse fraiche.
Les transistors de puissances sont testés puis remontés avec des micas neufs et de la graisse fraiche.

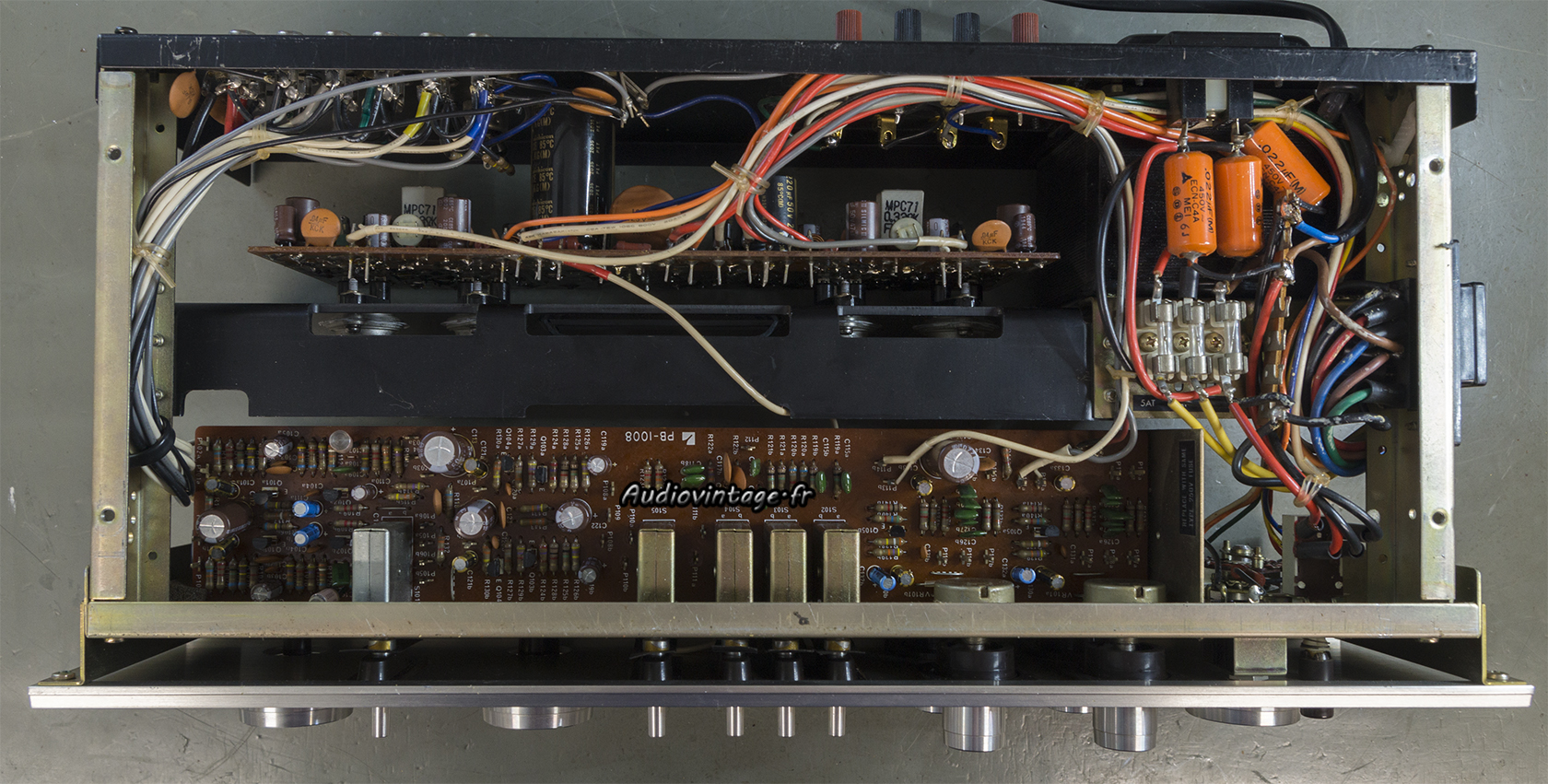

Luxman L-30 : terminé.
Luxman L-30 : terminé.
Réassemblage de l’amplificateur. Les commandes sont sérieusement nettoyées. Les courant de repos et offset sont ajustés.
Terminé.

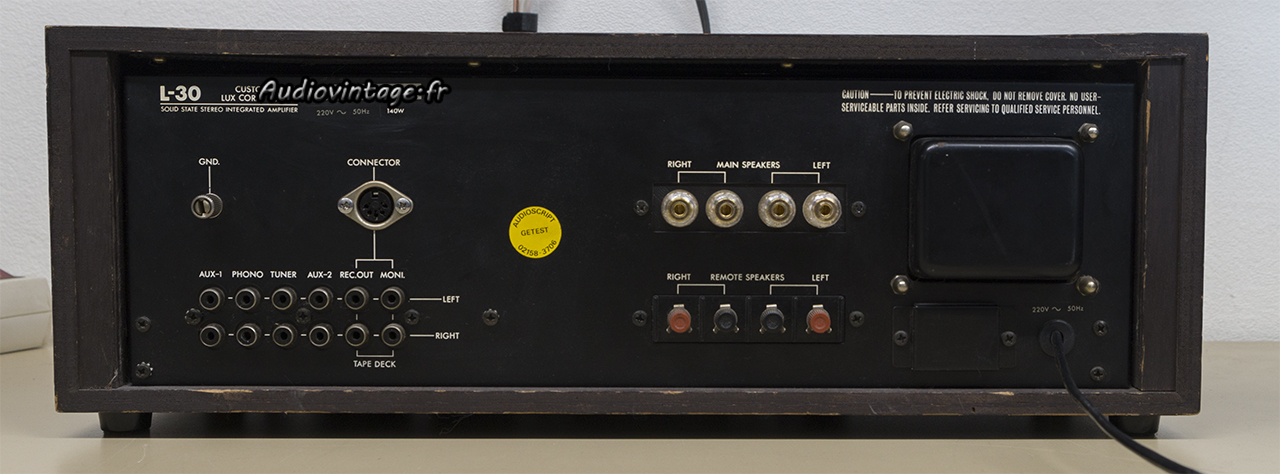

Luxman L-30 : connectique.
Connectique.

Les mesures sur entrée Aux :

Luxman L-30 : distorsion-a-2x32w-sous-8-ohms-entree-aux
Distorsion à 2x1w sous 8 ohms, entrée aux.

Luxman L-30 : distorsion-a-2x32w-sous-8-ohms-entree-aux
Distorsion à 2x32w sous 8 ohms, entrée aux.

Luxman L-30 : IMD-a-2x1w-sous-8-ohms-entree-aux

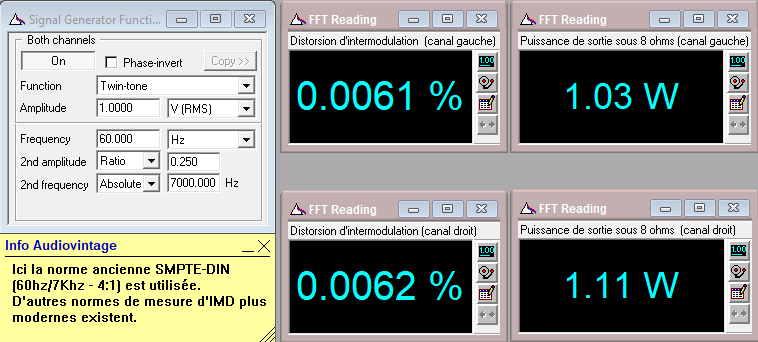

IMD à 2x1w sous 8 ohms, entrée aux.

Luxman L-30 : puissance-de-sortie-sous-8-ohms-a-lecretage-en-IMD-entree-aux
Puissance de sortie sous 8 ohms, à l’écrêtage en IMD, entrée aux.

Luxman L-30 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux.

Luxman L-30 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux-loudness-active
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, loudness activé.

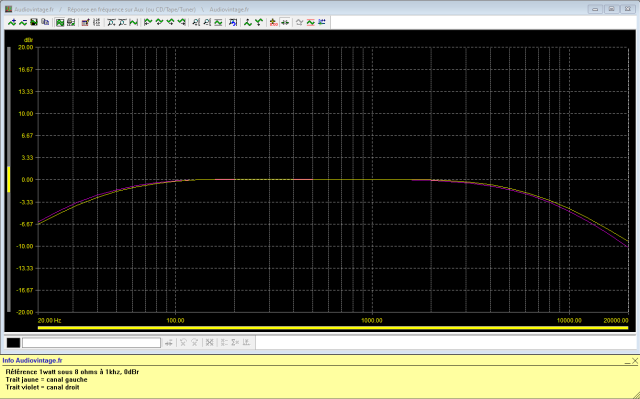

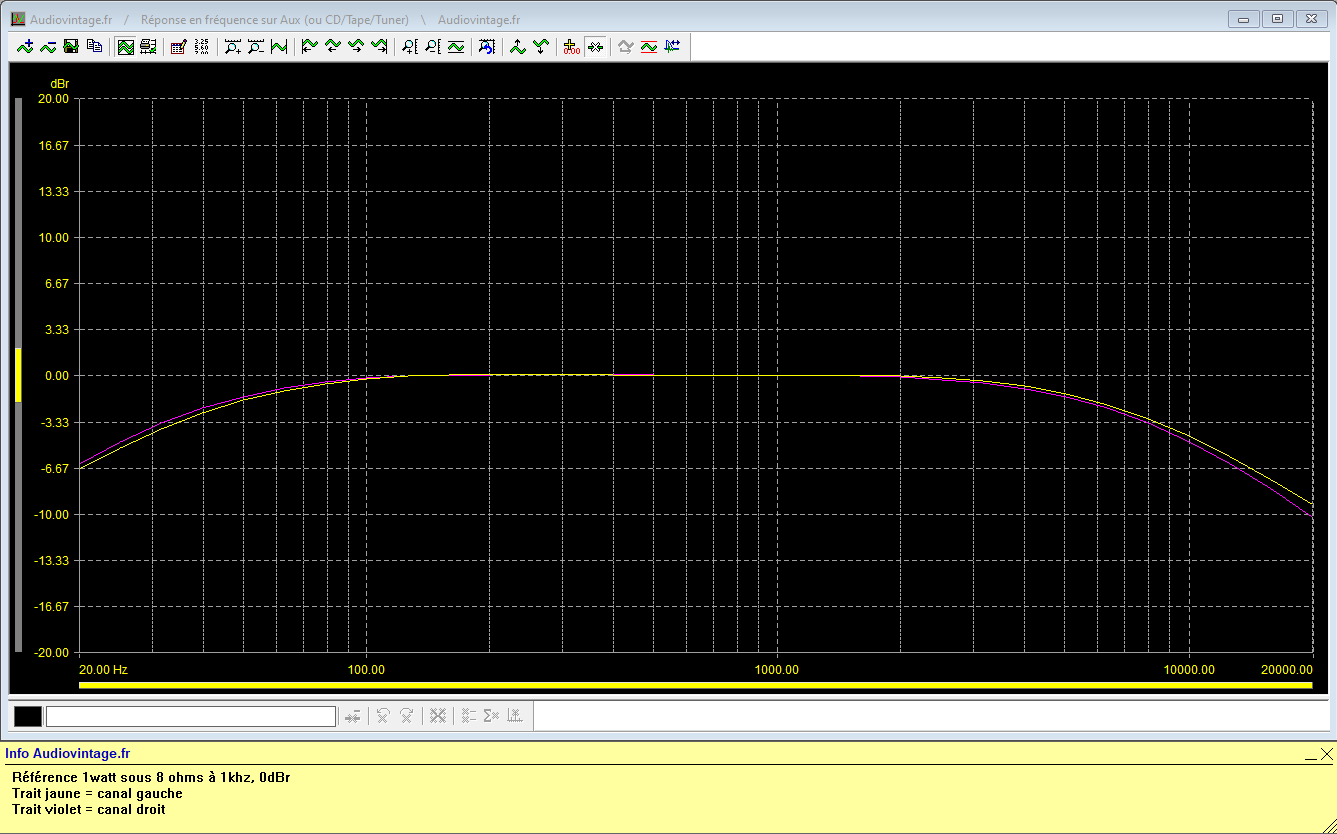

Luxman L-30 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux-filtres-actives
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, filtres activés.

Luxman L-30 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux-correcteurs-au-mini-puis-au-maxi
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, correcteurs de tonalité au mini puis au maxi.

Luxman L-30 : rapport-signal-bruit-a-2x1w-sous-8-ohms-entree-aux
Rapport signal bruit à 2x1w sous 8 ohms, entrée aux.

Luxman L-30 : rapport-signal-bruit-a-2x32w-sous-8-ohms-entree-aux
Rapport signal bruit à 2x32w sous 8 ohms, entrée aux.

Les mesures sur entrée phono :

Luxman L-30 : distorsion-a-2x1w-sous-8-ohms-entree-phono
Distorsion à 2x1w sous 8 ohms, entrée phono.

Luxman L-30 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-phono

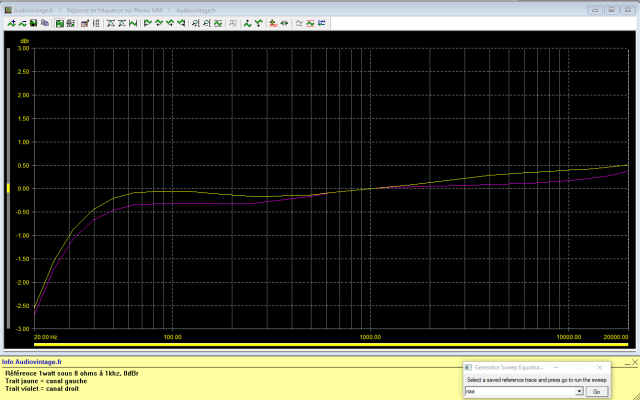

Réponse en fréquence à 2x1w sous 8 ohms, entrée phono.

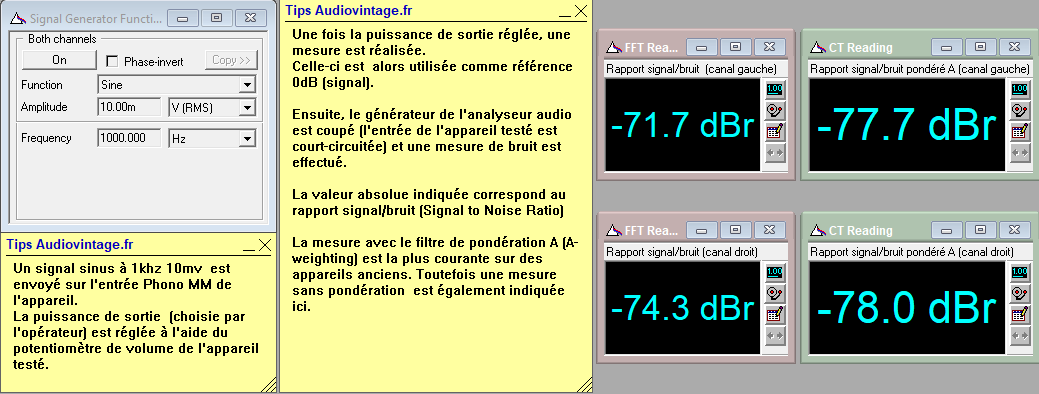

Luxman L-30 : rapport-signal-bruit-a-2x1w-sous-8-ohms-entree-phono
Rapport signal bruit à 2x1w sous 8 ohms, entrée phono.

Luxman L-30 : rapport-signal-bruit-a-2x32w-sous-8-ohms-entree-phono

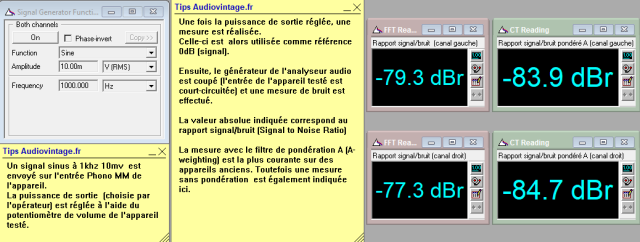

Rapport signal bruit à 2x32w sous 8 ohms, entrée phono.

Les mesures à l’oscilloscope :

Luxman L-30 : signal-carre-a-100hz
Luxman L-30 : signal-carre-a-1khz
Luxman L-30 : signal-carre-a-10khz
Luxman L-30 : temps-de-montee-a-10khz
Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms, entrée aux.

Et si vous faisiez réparer et/ou réviser votre Luxman ?
Audiovintage : réparation et révision de vos appareils !
