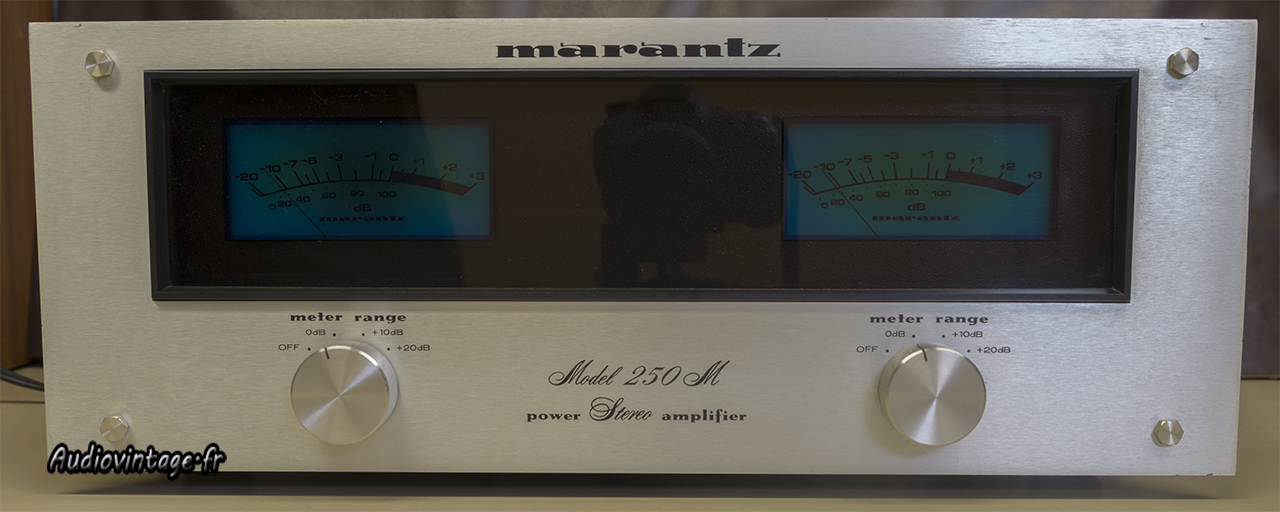

Un bloc de puissance Marantz 250M, arrivé pour réparation et révision, il était accompagné du préampli Marantz 3800.

Marantz 250M

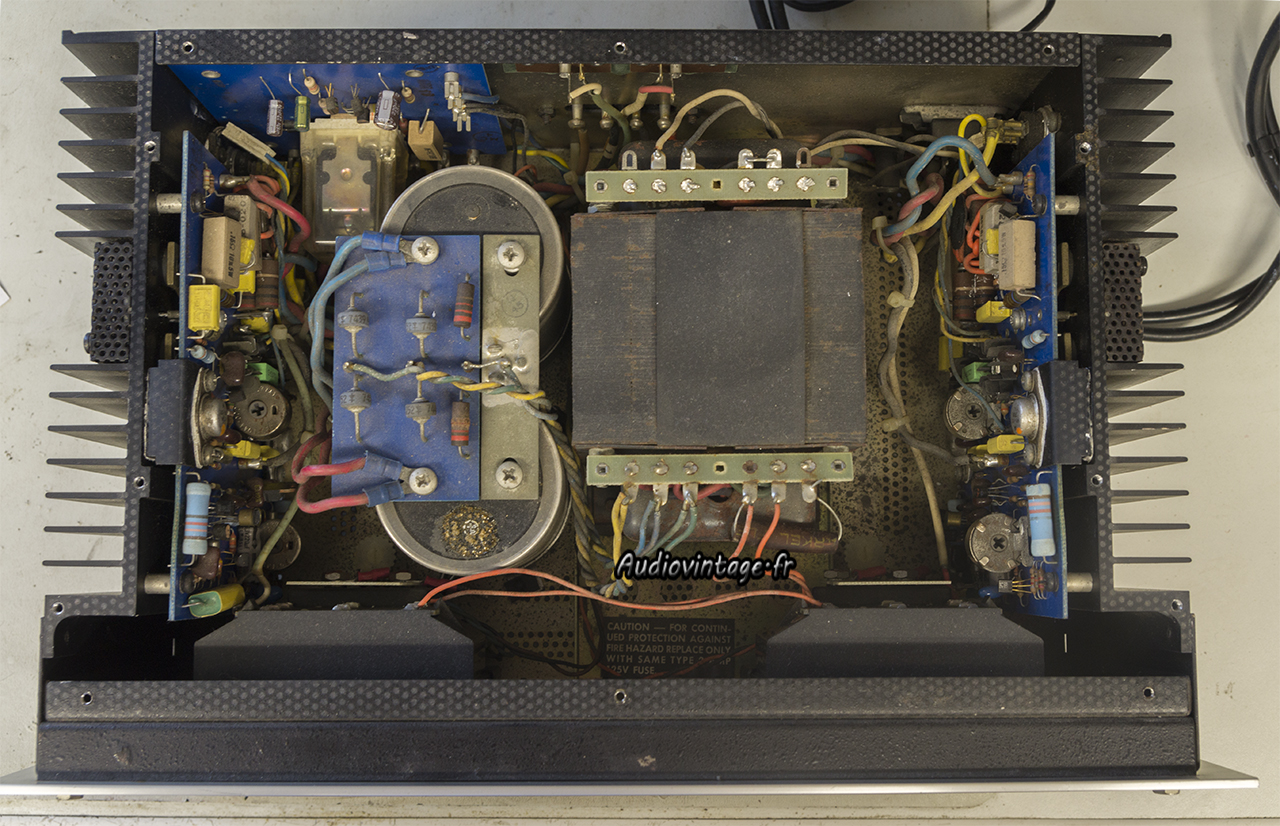

Il a déjà eu droit à plusieurs visites dans son passé. Des transistors ont été remplacés (certains ne sont pas adéquats), le circuit du relais a été revu.
La panne est « visible ». En l’occurrence, un des deux condensateurs de filtrage est HS.

Marantz 250M

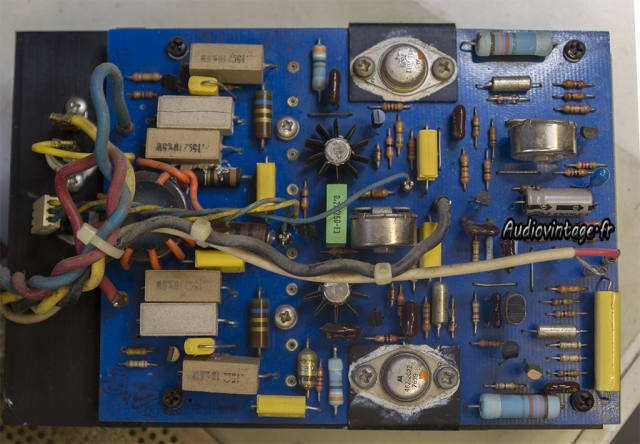

Démontage d’un des deux circuits d’amplification.
Ce modèle de 250M n’est pas des plus courant. Il s’agit certainement d’un des derniers exemplaires produits, avec des différences importantes par rapport au schéma connu.
On peut voir une résistance cémentée fêlée de part en part. Elle est toujours fonctionnelle, elle fait partie des composants ayant été touchées lors d’une panne ancienne, et elle aurait dû être remplacée bien entendu.

Marantz 250M

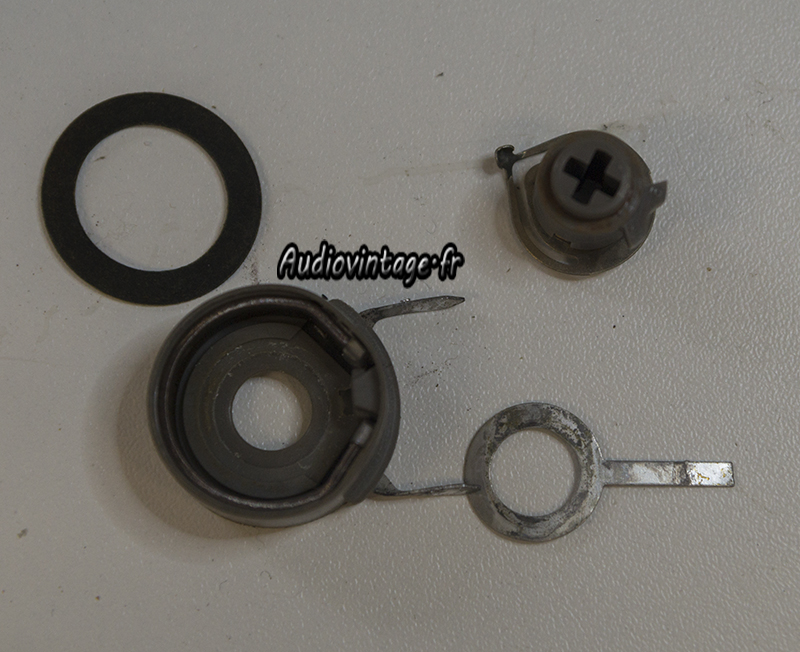

Toutes les résistances ajustables des deux circuits sont dessoudées, démontées et nettoyées.

Marantz 250M

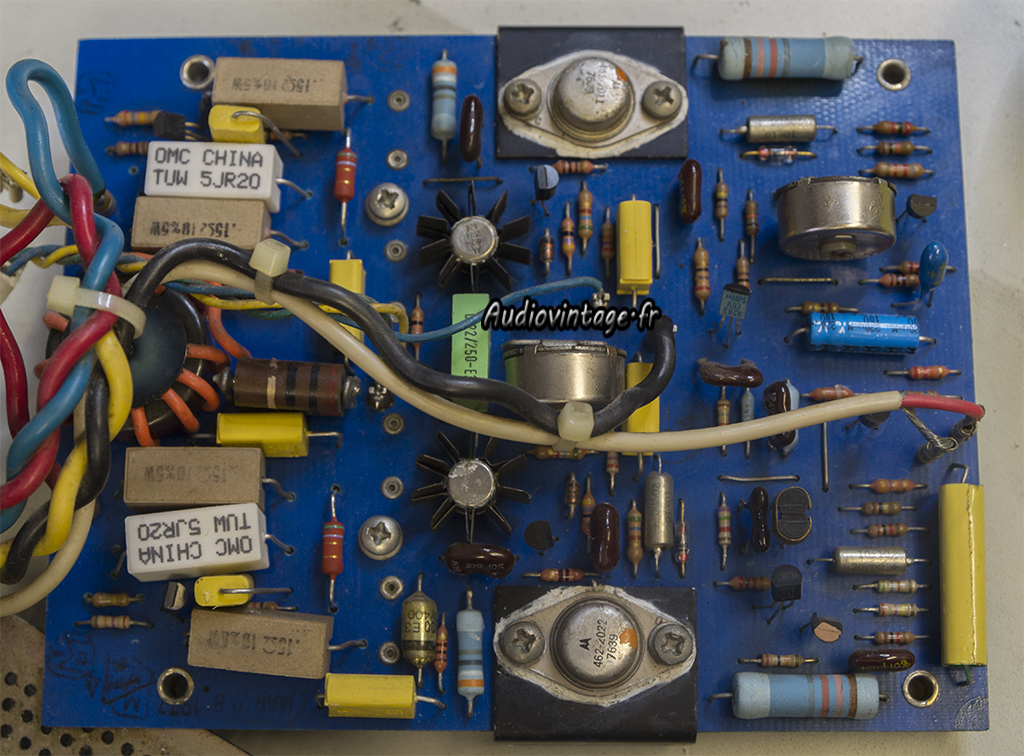

Des résistances neuves prennent place, tout comme un condensateur chimique axial.
Sur les deux circuits, des transistors inadéquats sont remplacés par des références identiques à l’origine.

Marantz 250M

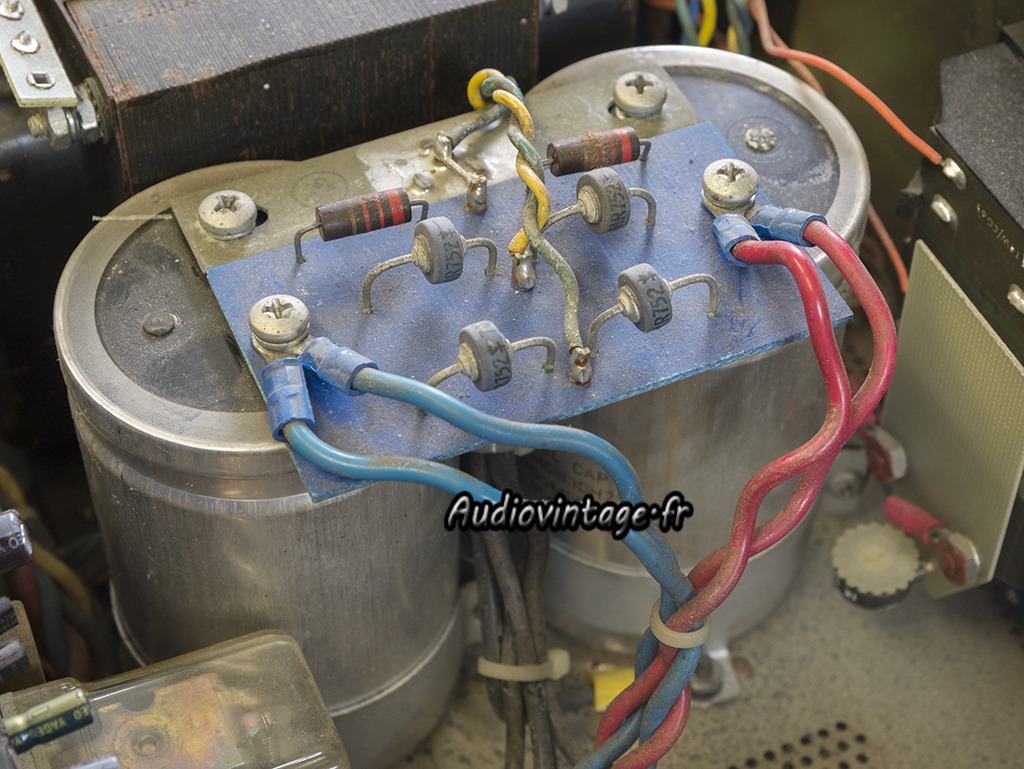

Les deux chimiques de filtrage vont partir à la retraite.

Marantz 250M

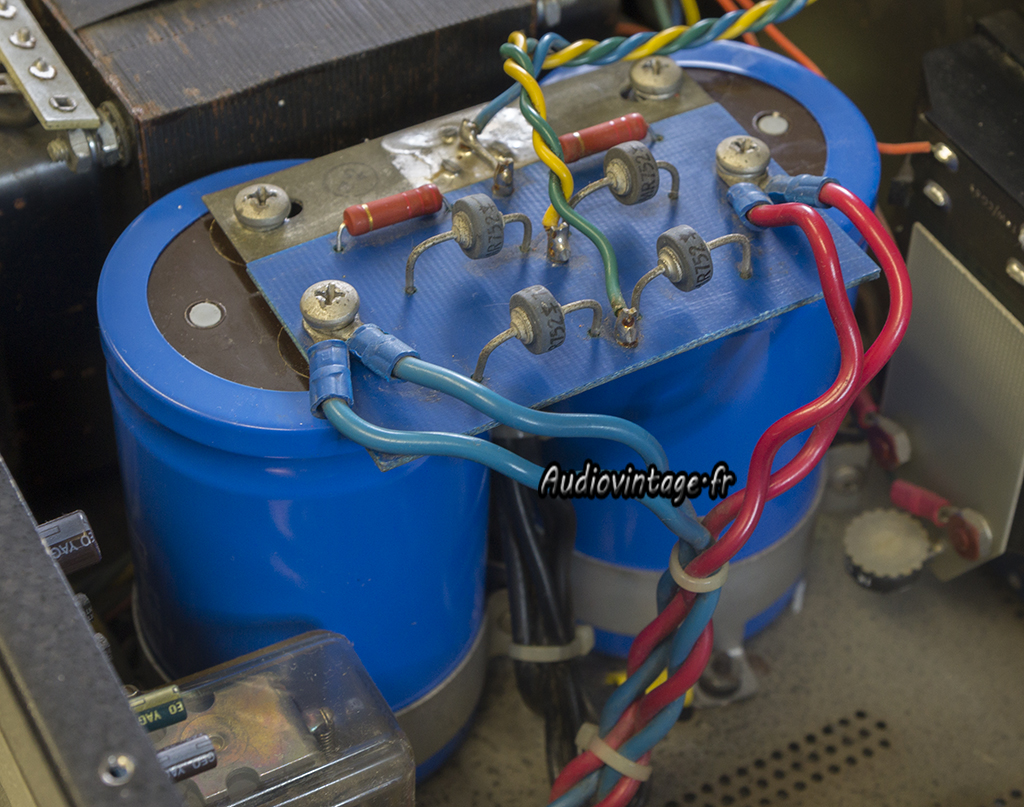

Les nouveaux en place.

Marantz 250M

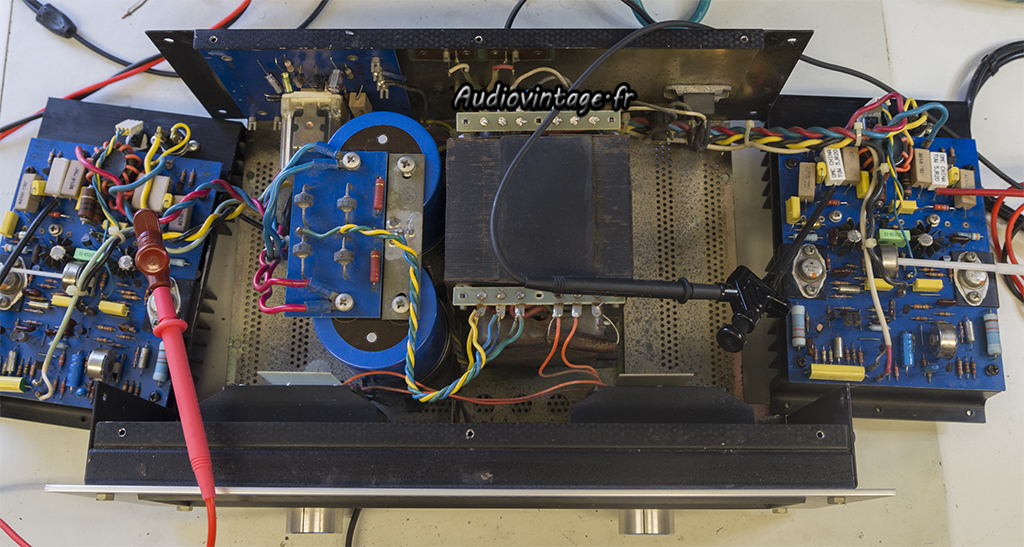

En cours de réglage de l’appareil.

Marantz 250M

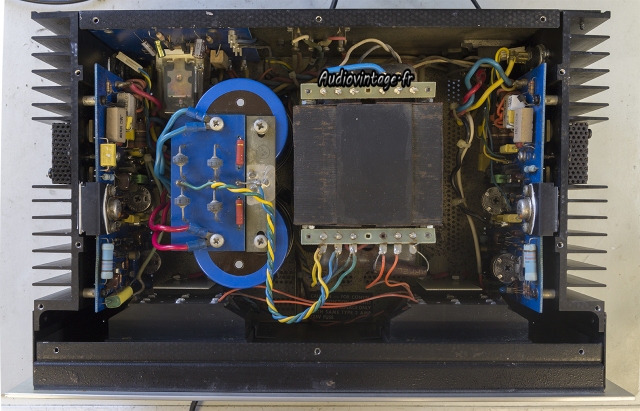

Terminé !

Marantz 250M

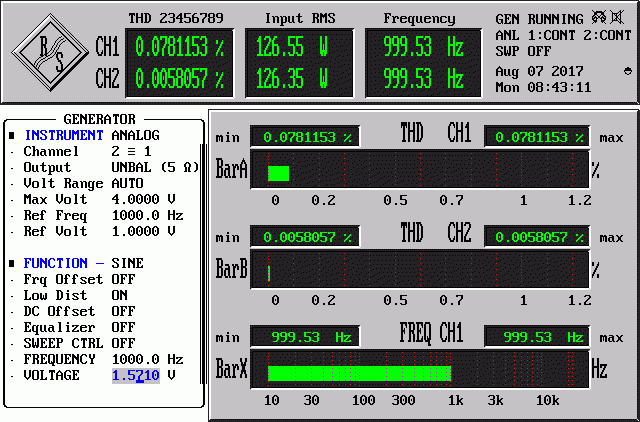

Passage au banc. Distorsion relevée à puissance nominale sous 8 ohms.

Marantz 250M
Réponse en fréquence des deux canaux à 1w en sortie.

Marantz 250M
Marantz 250M
Marantz 250M

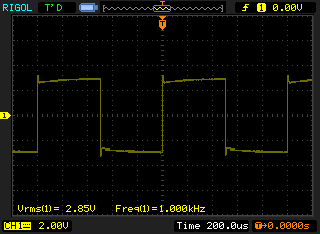

Signal carré à 100hz, 1khz et 10khz.

Marantz 250M

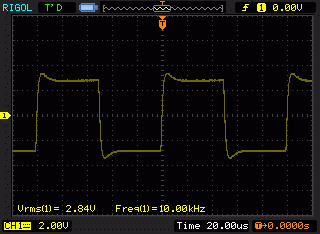

Temps de montée à 10khz.

Marantz 250M

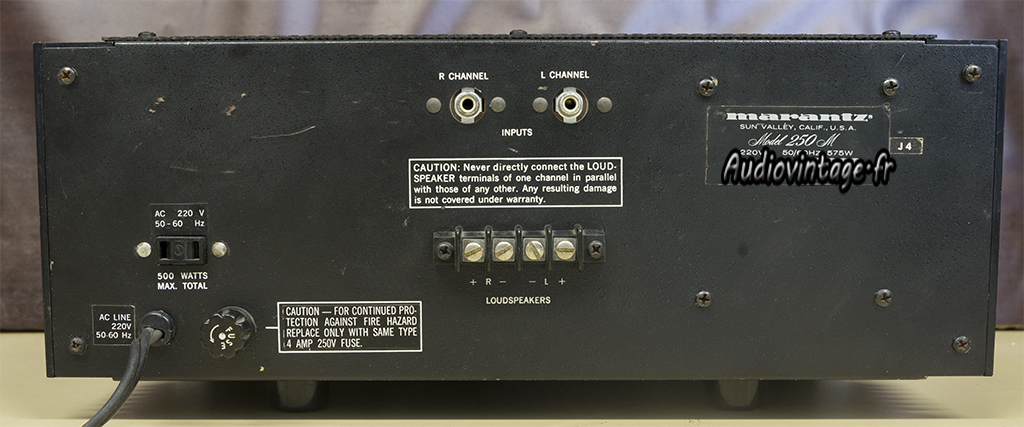

Connectique.
