Scott 430A

Scott 430A : un exemplaire très bien conservé.
Pas de Scott 430A sur Audiovintage, du moins jusqu’à aujourd’hui 🙂

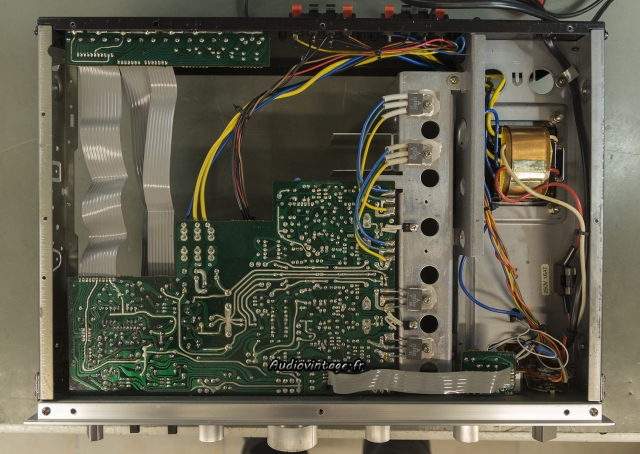

Scott 430A : à son arrivée.
Scott 430A : à son arrivée.
L’amplificateur a été reçu avec une panne sur le circuit phono, canal gauche inexistant et canal droit distordu. Cette machine utilise un double AOP pour cette fonction et ce circuit est défectueux, à remplacer.
Il y a également quelques mauvais contacts, des petits condensateurs chimiques usés et un vumètre qui ne s’éclaire plus.

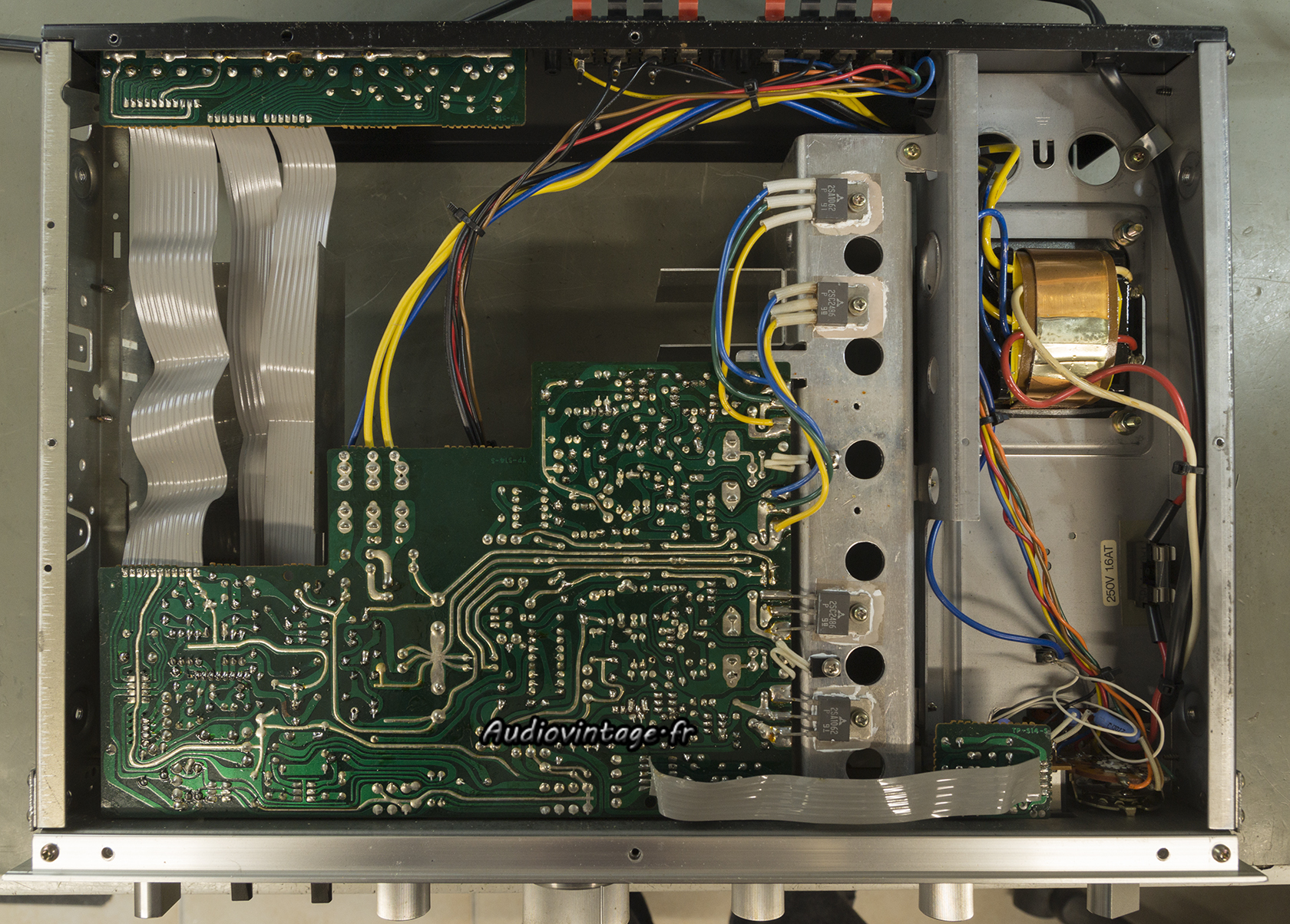

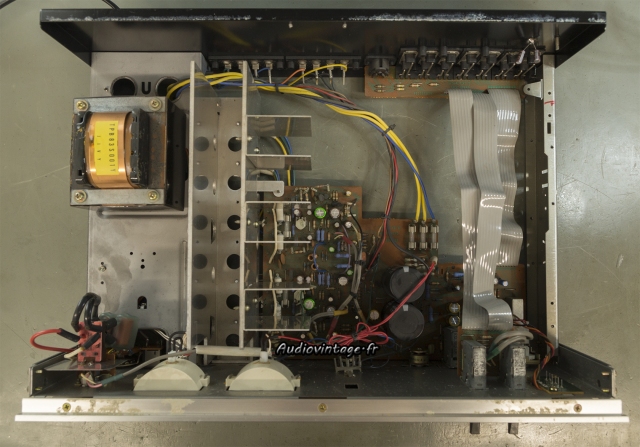

Scott 430A : terminé.
Scott 430A : terminé.
La quasi-totalité des condensateurs chimiques sont remplacés, il ne reste que les deux gros de filtrage d’alimentation, encore frais. L’AOP de l’étage phono (caché sous une nappe, invisible sur les photos) est remplacé par un modèle un poil plus performant que l’original au niveau du rapport signal bruit.
Les doubles transistors des étages différentiels d’entrées sont également remplacés. Les transistors de puissances reçoivent de la graisse fraiche.
Les deux ampoules derrière les vumètres sont remplacées, les commandes nettoyées et enfin, les courants de repos sont ajustés.
Terminé !

Scott 430A : connectique.
Connectique.

Les mesures sur entrée Aux :

Scott 430A : distorsion-a-2x1w-sous-8-ohms-entree-aux
Distorsion à 2x1w sous 8 ohms, entrée aux.

Scott 430A : distorsion-a-2x45w-sous-8-ohms-entree-aux
Distorsion à 2x45w sous 8 ohms, entrée aux.

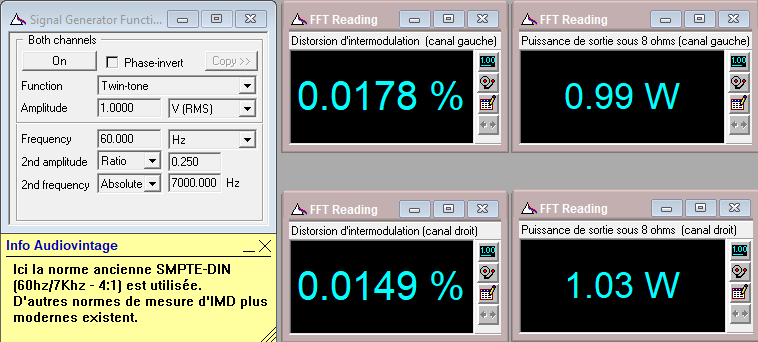

Scott 430A : IMD-a-2x1w-sous-8-ohms-entree-aux
IMD à 2x1w sous 8 ohms, entrée aux.

Scott 430A : IMD-a-2x45w-sous-8-ohms-entree-aux
IMD à 2x45w sous 8 ohms, entrée aux.

Scott 430A : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux.

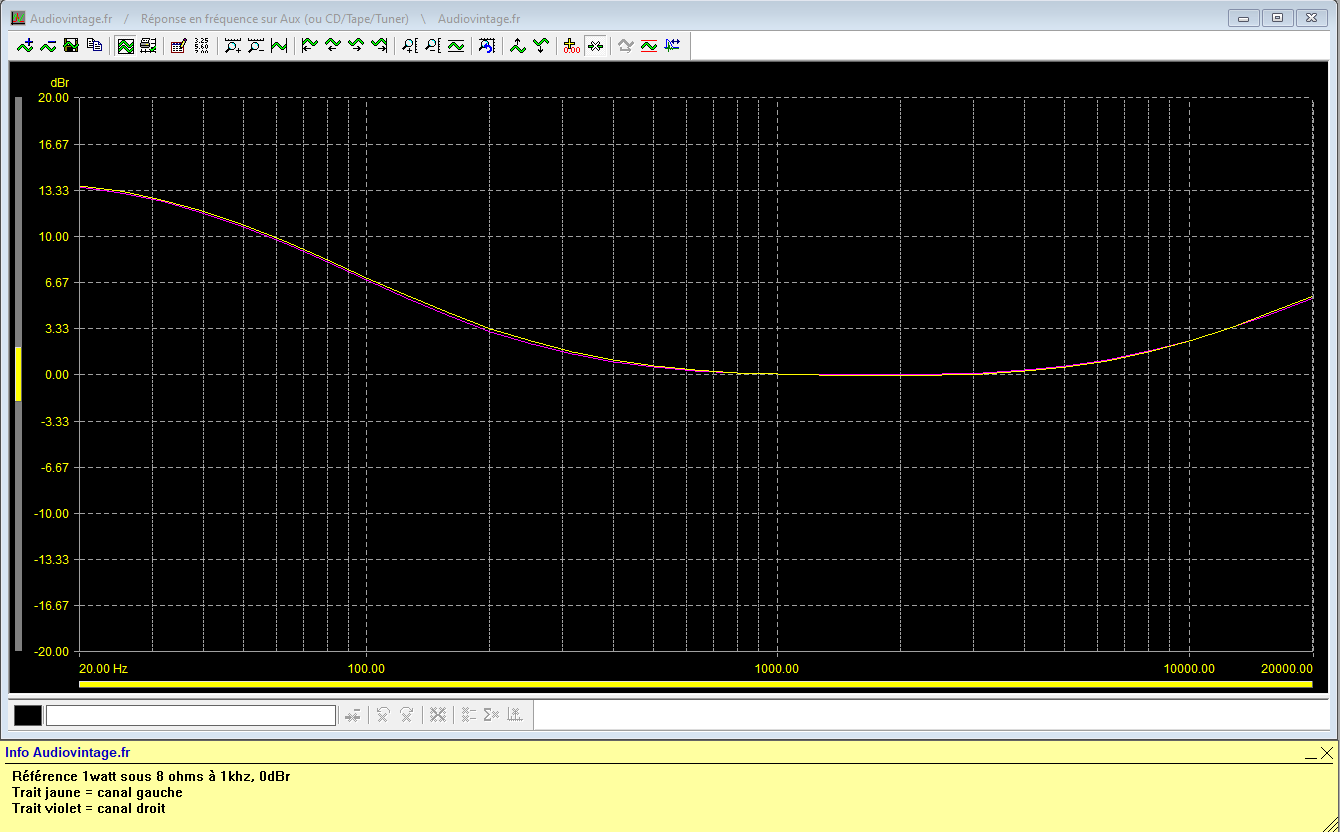

Scott 430A : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux-loudness-active
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, loudness activé.

Scott 430A : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux-correcteurs-de-tonalite-au-mini-puis-au-maxi
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, correcteurs de tonalité au mini puis au maxi.

Scott 430A : rapport-signal-bruit-a-2x1w-sous-8-ohms-entree-aux
Rapport signal bruit à 2x1w sous 8 ohms, entrée aux.

Scott 430A : rapport-signal-bruit-a-2x45w-sous-8-ohms-entree-aux
Rapport signal bruit à 2x45w sous 8 ohms, entrée aux.

Les mesures sur entrée phono :

Scott 430A : distorsion-a-2x1w-sous-8-ohms-entree-phono
Distorsion à 2x1w sous 8 ohms, entrée phono.

Scott 430A : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-phono
Réponse en fréquence à 2x1w sous 8 ohms, entrée phono.

Scott 430A : rapport-signal-bruit-a-2x1w-sous-8-ohms-entree-phono
Rapport signal bruit à 2x1w sous 8 ohms, entrée phono.

Scott 430A : rapport-signal-bruit-a-2x45w-sous-8-ohms-entree-phono
Rapport signal bruit à 2x45w sous 8 ohms, entrée phono.

Les mesures à l’oscilloscope :

Scott 430A : signal-carre-a-100hz
Scott 430A : signal-carre-a-1khz
Scott 430A : signal-carre-a-10khz
Scott 430A : temps-de-montee-a-10khz
Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms, entrée aux.
