Luxman L-81 : esthétiquement réussi.
Un énième Luxman L-81 sur Audiovintage pour une remise en état complète et salutaire !

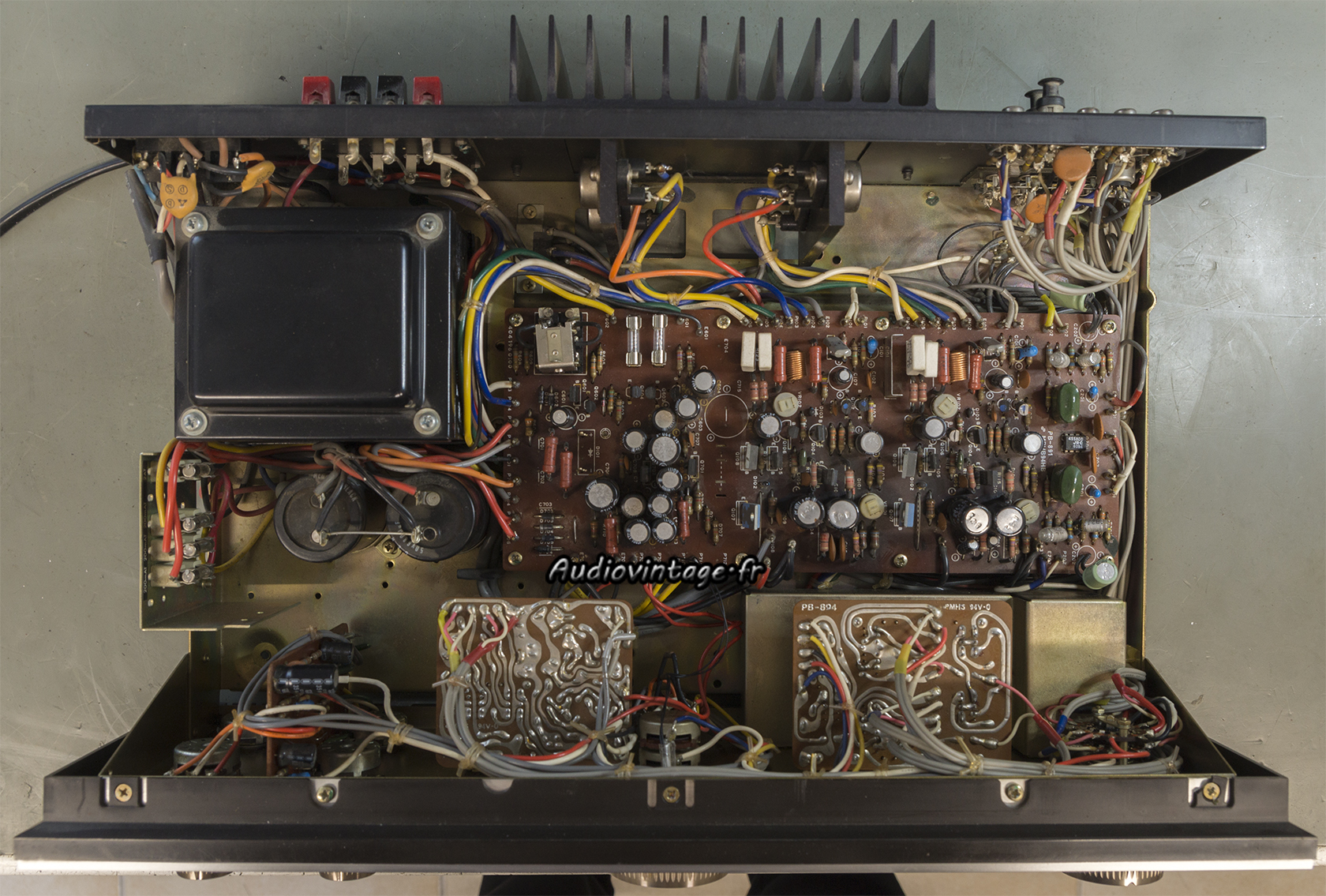

Luxman L-81 : à son arrivée.

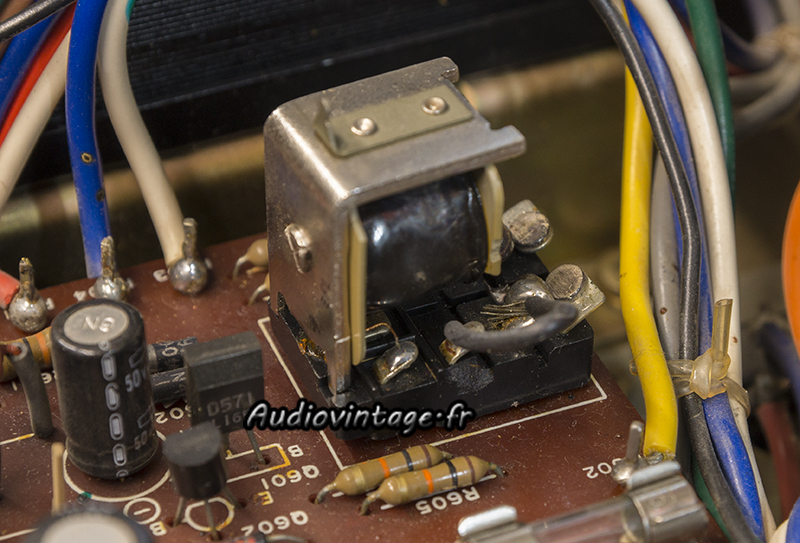

Luxman L-81 : relais shunté !
L’appareil fonctionne, mais le relais de muting/protection HP a été shunté. Le propriétaire se plaint de divers bruits et les commandes sont très encrassées.
Comme tous les appareils non révisés de cette série, il ne sonne pas très bien, mou et brouillon.
Bref, une révision complète habituelle est nécessaire.

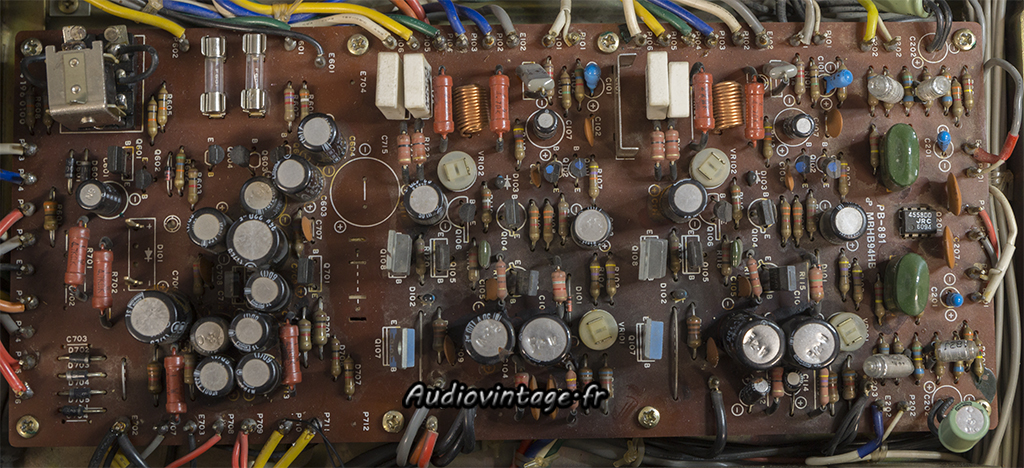

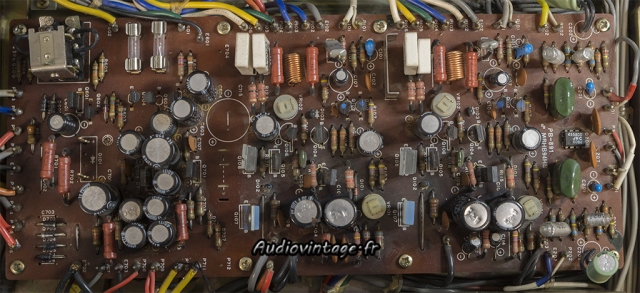

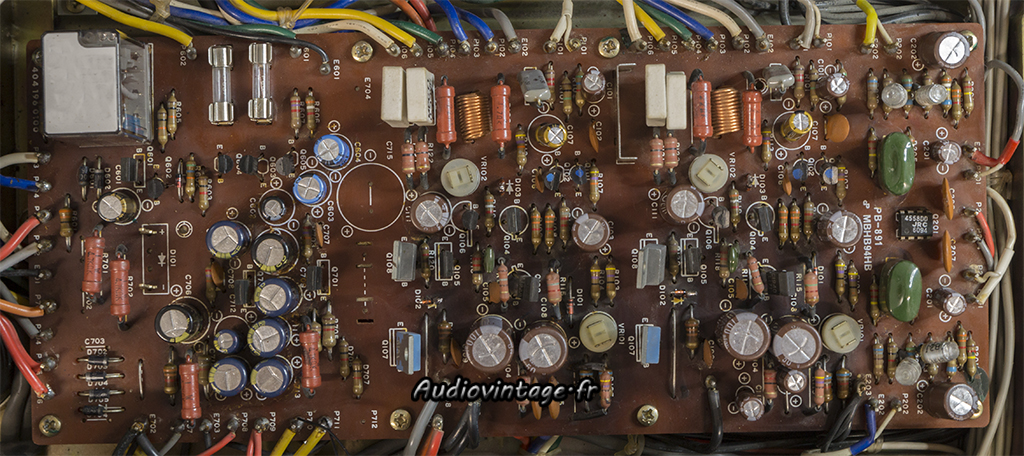

Luxman L-81 : circuit principal à réviser.
Le circuit principal.

Luxman L-81 : circuit principal révisé.
Tous les condensateurs chimiques sont remplacés, tout comme certaines diodes et le relais.

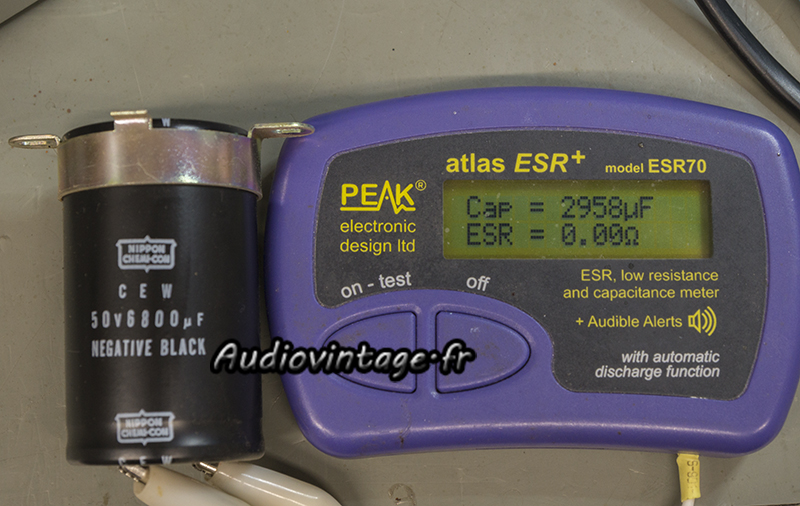

Luxman L-81 : condensateur HS.
Les condensateurs de filtrage originaux sont, sans aucune surprise sur cette série, complètement cuits et vont donc être remplacés.

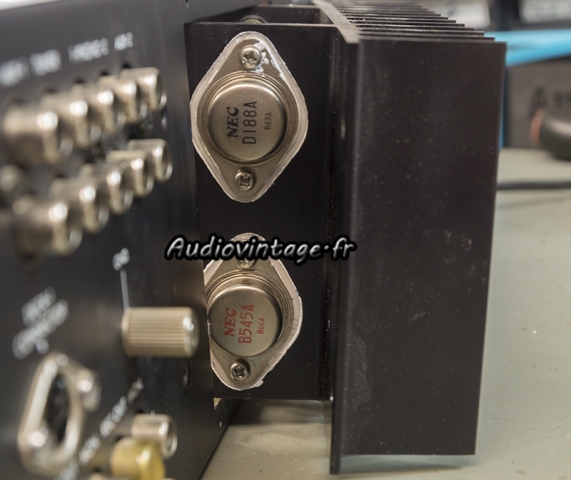

Luxman L-81 : micas neufs et graisse fraîche.
Les transistors de puissances sont retirés, nettoyés, testés, puis remontés sur des micas d’isolation neufs et de la graisse fraiche.

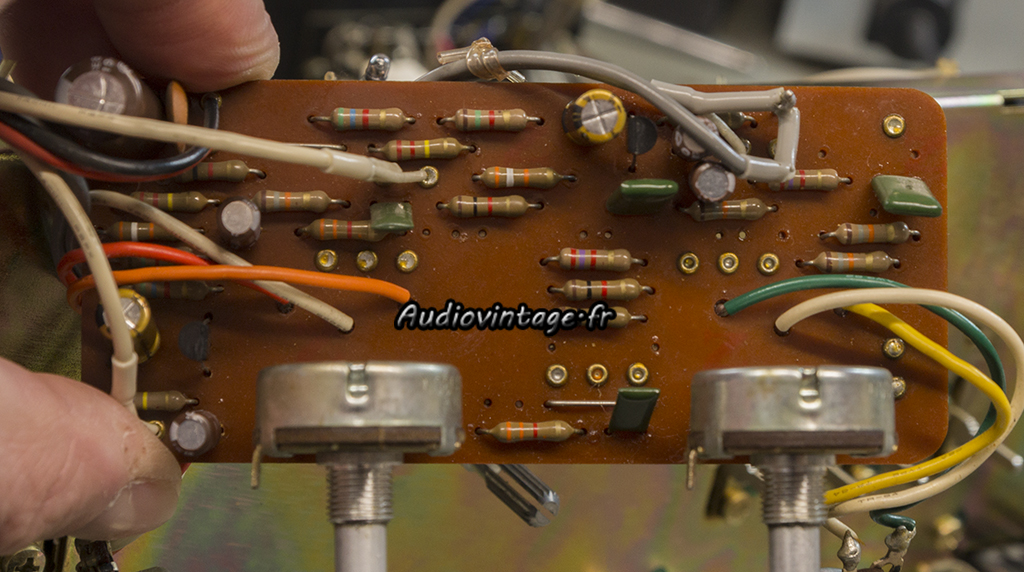

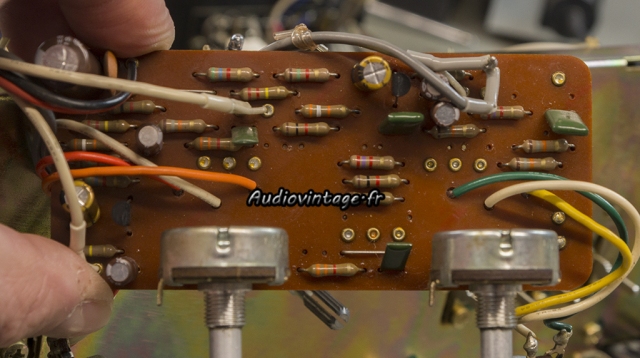

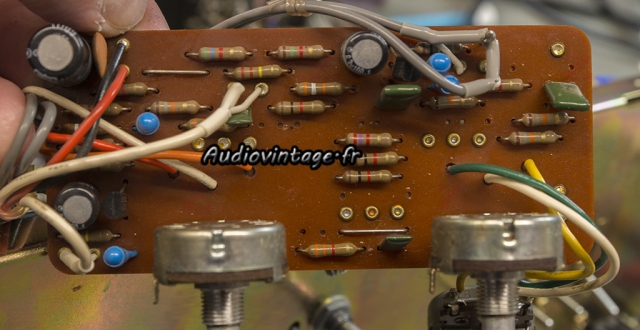

Luxman L-81 : circuit tonalité à revoir.
Le circuit de tonalité.

Luxman L-81 : circuit tonalité révisé.
Condensateurs chimiques et transistors remplacés.

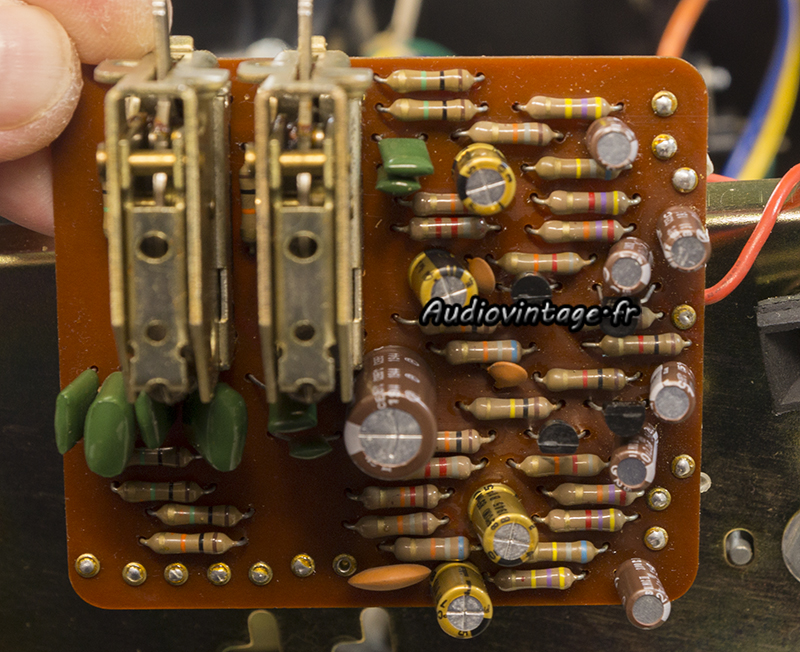

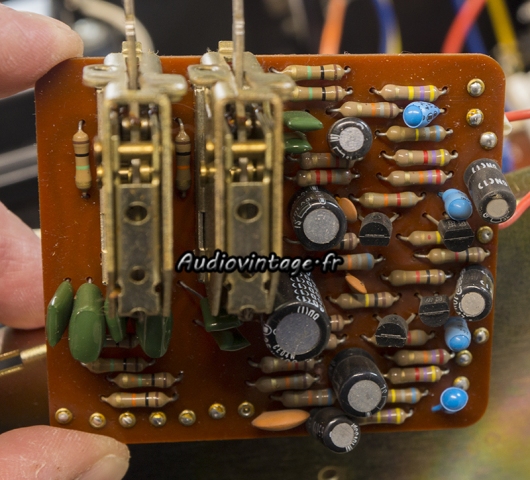

Luxman L-81 : circui filtres à revoir.
Circuit des filtres.

Luxman L-81 : circuit filtres révisé.
Condensateurs chimiques et transistors remplacés ici aussi.

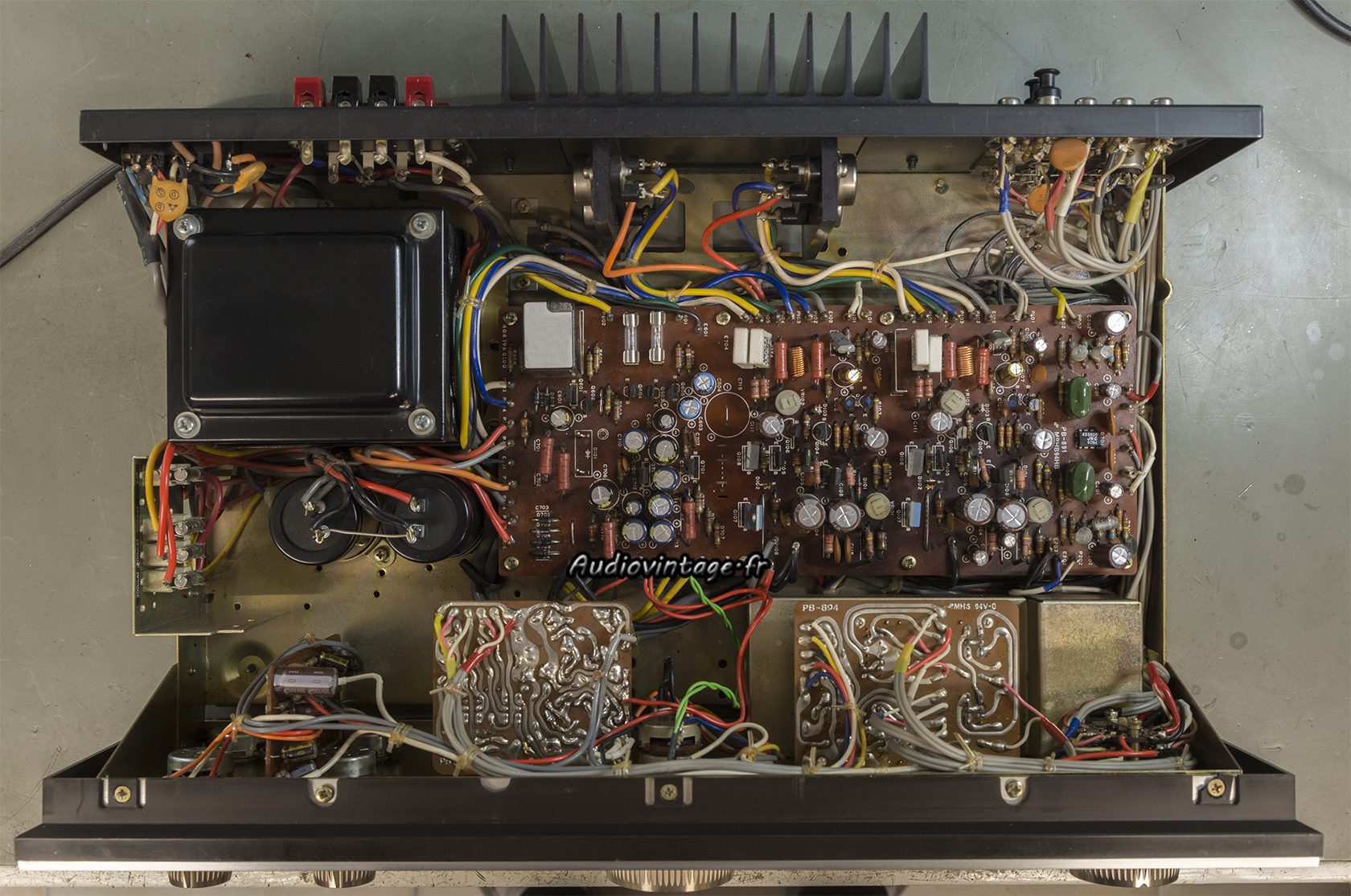

Luxman L-81 : terminé.
Commandes nettoyées, courant de repos et offset réglés. La petite ampoule au-dessus du potentiomètre de volume avait été remplacée par un modèle inadéquat, elle a donc aussi été remplacée.

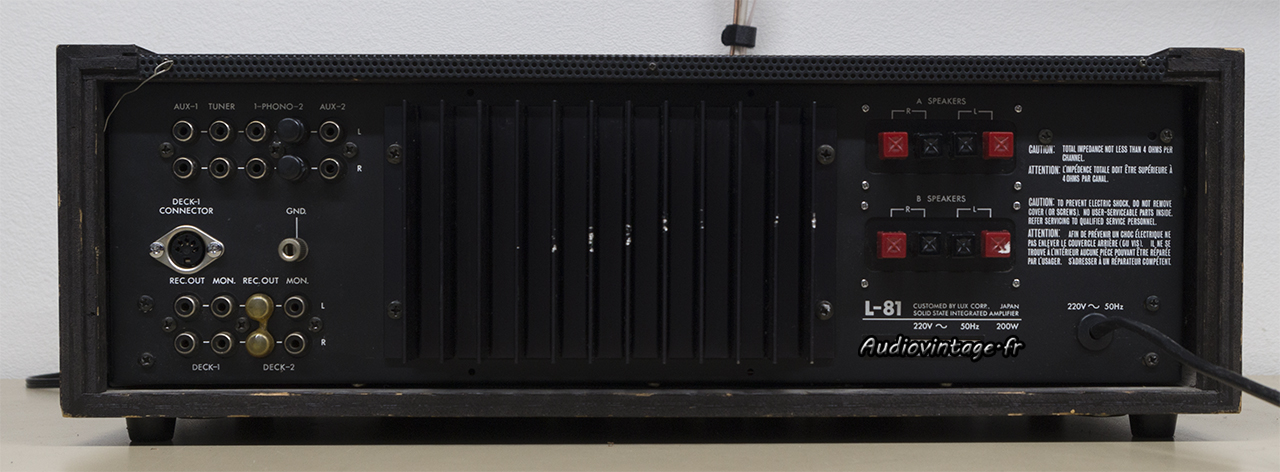

Luxman L-81 : connectique.
Connectique.

Les mesures sur entrée Aux :

Luxman L-81 : distorsion-a-2x1w-sous-8-ohms-entree-aux
Distorsion à 2x1w sous 8 ohms, entrée aux.

Luxman L-81 : distorsion-a-2x45w-sous-8-ohms-entree-aux
Distorsion à 2x45w sous 8 ohms, entrée aux.

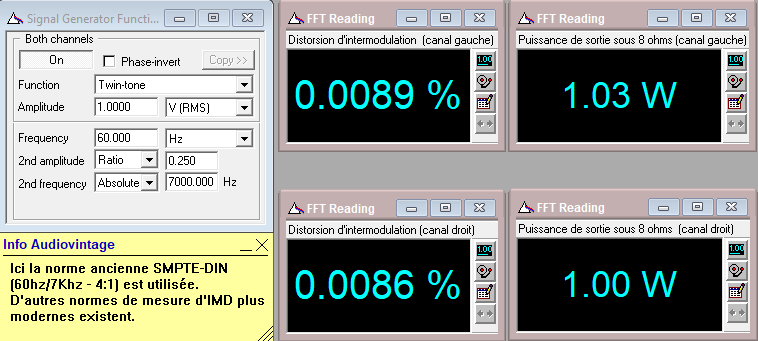

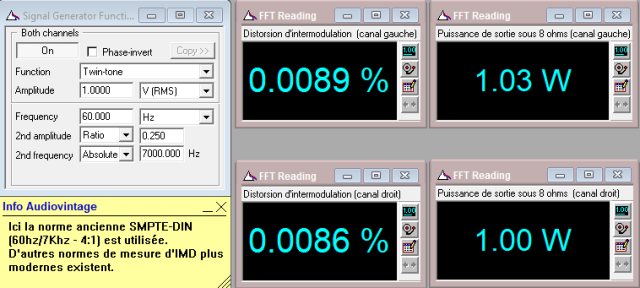

Luxman L-81 : IMD-a-2x1w-sous-8-ohms-entree-aux
Distorsion d’intermodulation à 2x1w sous 8 ohms, entrée aux.

Luxman L-81 : IMD-a-2x45w-sous-8-ohms-entree-aux
Distorsion d’intermodulation à 2x45w sous 8 ohms, entrée aux.

Luxman L-81 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux.

Luxman L-81 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux-loudness-active
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, loudness activé.

Luxman L-81 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux-filtre-subsonic-active-puis-filtre-70hz-active
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, filtre subsonic puis filtre 70hz activé.

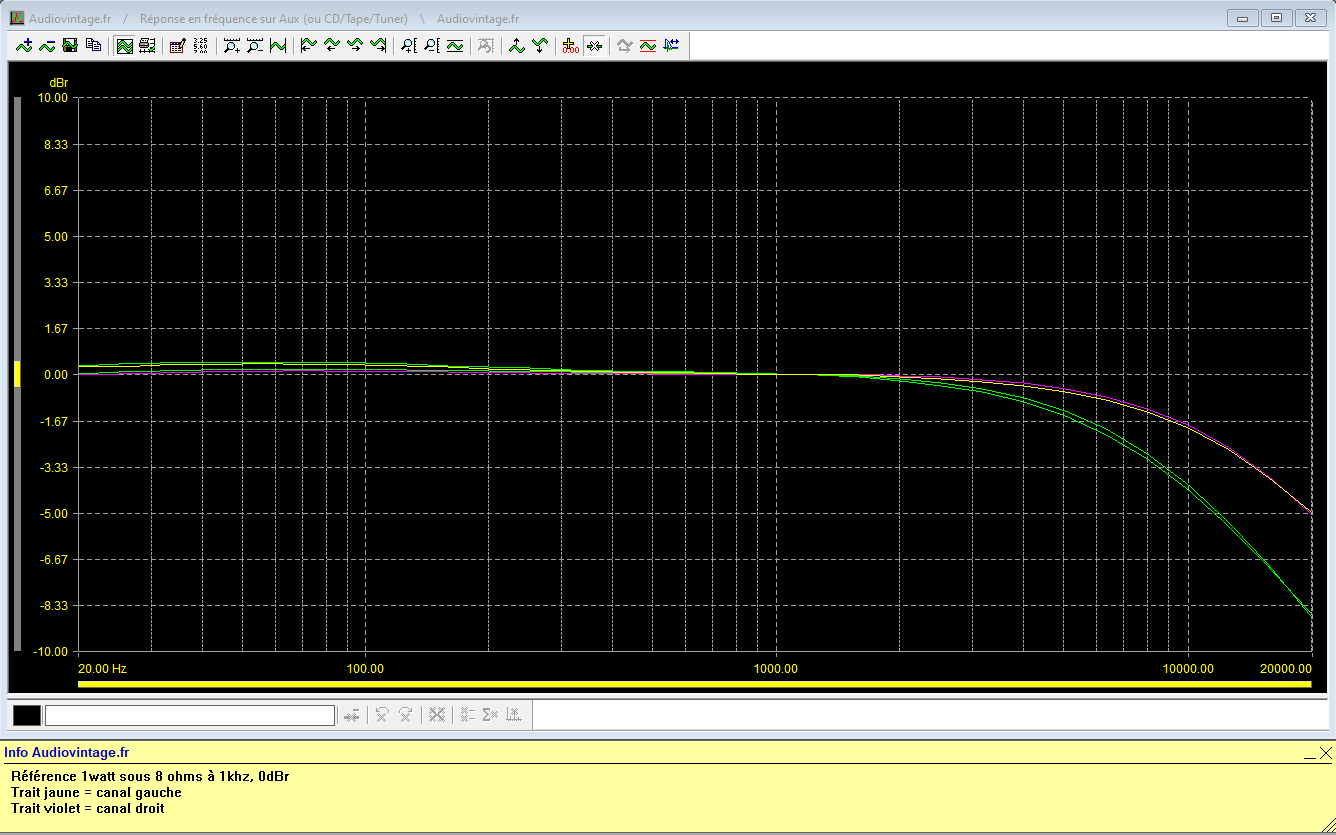

Luxman L-81 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux-filtre-7khz-active-puis-filtre12khz-active
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, filtre 7khz puis filtre 12khz activé.

Luxman L-81 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux-correcteurs-au-mini-puis-correcteurs-au-maxi
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, correcteurs de tonalité au mini puis au maxi.

Luxman L-81 : rapport-signal-bruit-a-2x1w-sous-8-ohms-entree-aux
Rapport signal bruit à 2x1w sous 8 ohms, entrée aux.

Luxman L-81 : rapport-signal-bruit-a-2x45w-sous-8-ohms-entree-aux
Rapport signal bruit à 2x45w sous 8 ohms, entrée aux.

Les mesures sur entrée phono :

Luxman L-81 : distorsion-a-2x1w-sous-8-ohms-entree-phono
Distorsion à 2x1w sous 8 ohms, entrée phono.

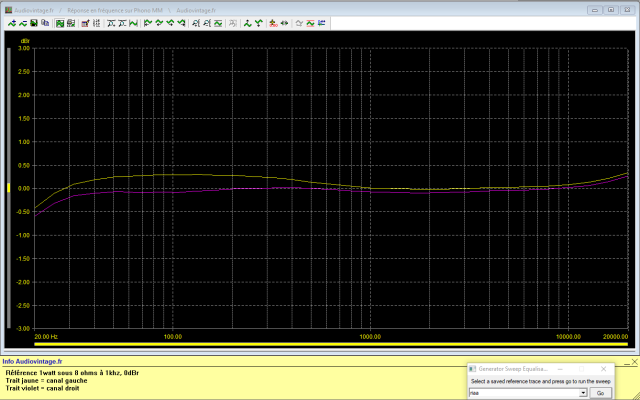

Luxman L-81 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-phono
Réponse en fréquence à 2x1w sous 8 ohms, entrée phono.

Luxman L-81 : rapport-signal-bruit-a-2x1w-sous-8-ohms-entree-phono
Rapport signal bruit à 2x1w sous 8 ohms, entrée phono.

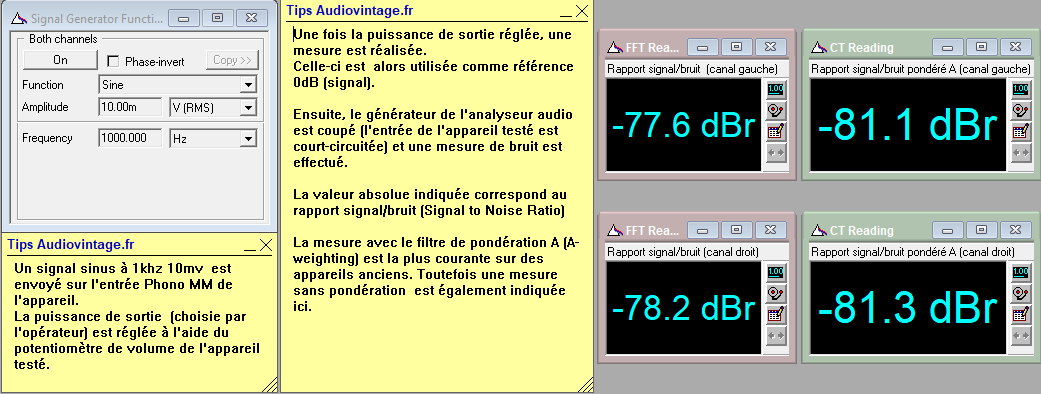

Luxman L-81 : rapport-signal-bruit-a-2x45w-sous-8-ohms-entree-phono
Rapport signal bruit à 2x45w sous 8 ohms, entrée phono.

Les mesures à l’oscilloscope :

Luxman L-81 : signal-carre-a-100hz
Luxman L-81 : signal-carre-a-1khz
Luxman L-81 : signal-carre-a-10khz
Luxman L-81 : temps-de-montee-a-10khz
Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms, entrée aux.
