Sony TA-N80ES

Sony TA-N80ES :  look typique des années 90.
Un gros bloc de puissance Sony TA-N80ES en visite à l’atelier Audiovintage.

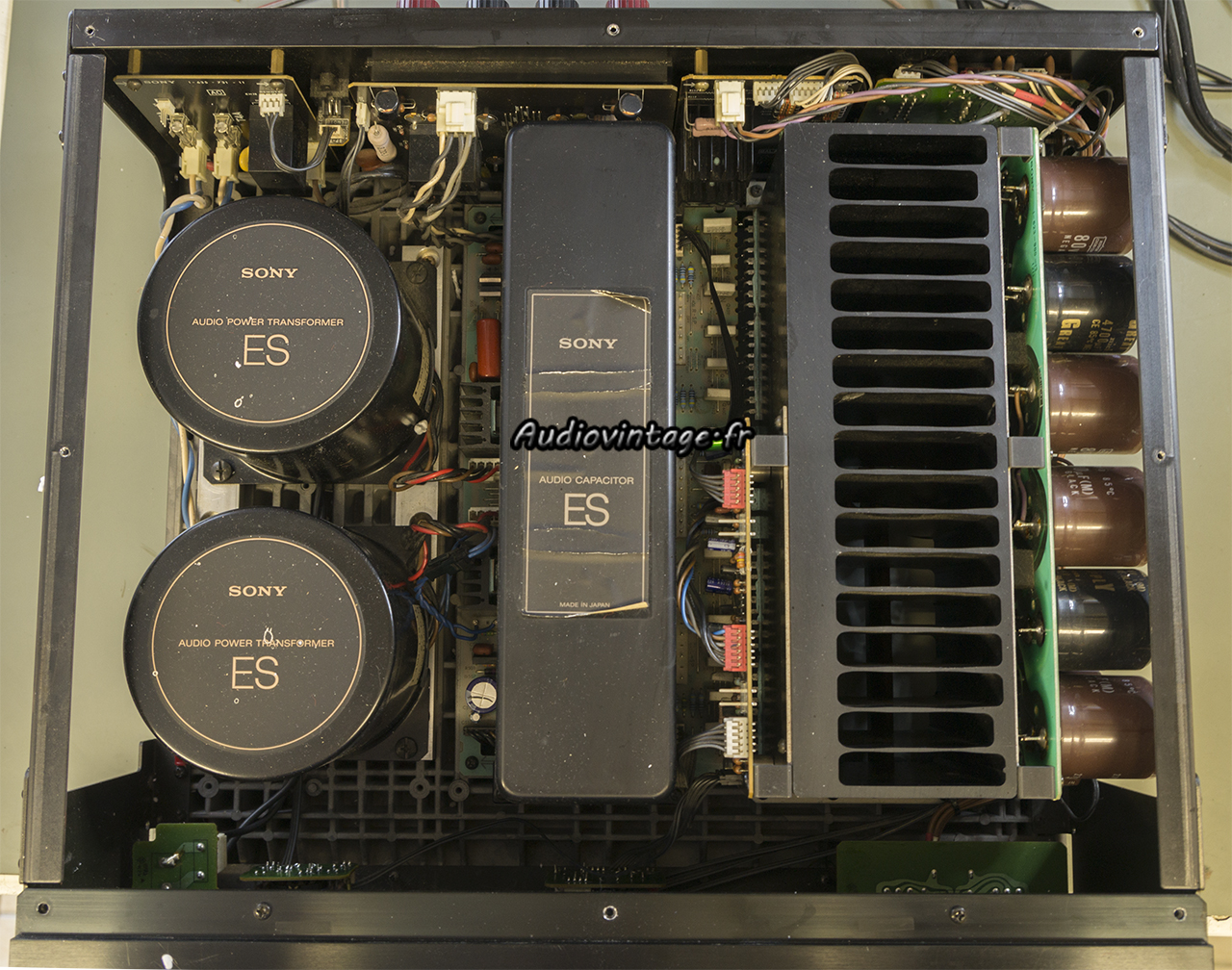

Sony TA-N80ES : à son arrivée.
Ce gros Sony est en panne, une grosse panne. Transistors de puissances HS sur un canal tout comme de nombreux autres transistors, résistances diverses, diodes etc etc…

Cet appareil à plusieurs caractéristiques « ennuyeuses ».
Je me suis déjà cassé les dents sur un TA-N77ES, sensiblement identique, et bien que ce soit des expériences limitées, il apparait qu’en cas de panne, c’est habituellement le 14 juillet avant l’heure avec un nombre impressionnant de composants HS et de bouts de transistors disséminés un peu partout…

Cet exemplaire est uniquement en 220v, c’est rarement problématique pour des amplificateurs à transistors, tant que le constructeur n’a pas joué les radins et choisi des condensateurs chimiques avec des tensions d’alimentation disposant d’un peu de marge…

Sony a été très radin. Avec un peu plus de 235v à la prise (assez courant) les tensions d’alimentation dépassent de quelques volts les 80v maximum des condensateurs. Ce n’est absolument pas une bonne chose pour la fiabilité de l’engin.

Pour finir, j’ai du mal à comprendre pourquoi les transistors drivers et transistors de puissances, tous bien serrés les uns contre les autres, ne sont pas totalement en contact thermique avec le radiateur. Il ne manque pas grand-chose mais on peut supposer que cela n’aurait pas réduit la fiabilité, au contraire.

Sony TA-N80ES : étage driver démonté.
Démontage (laborieux) du circuit driver. On ne le voit pas sur la photo, mais un des gros condensateur (80v donc) est légèrement gonflé.

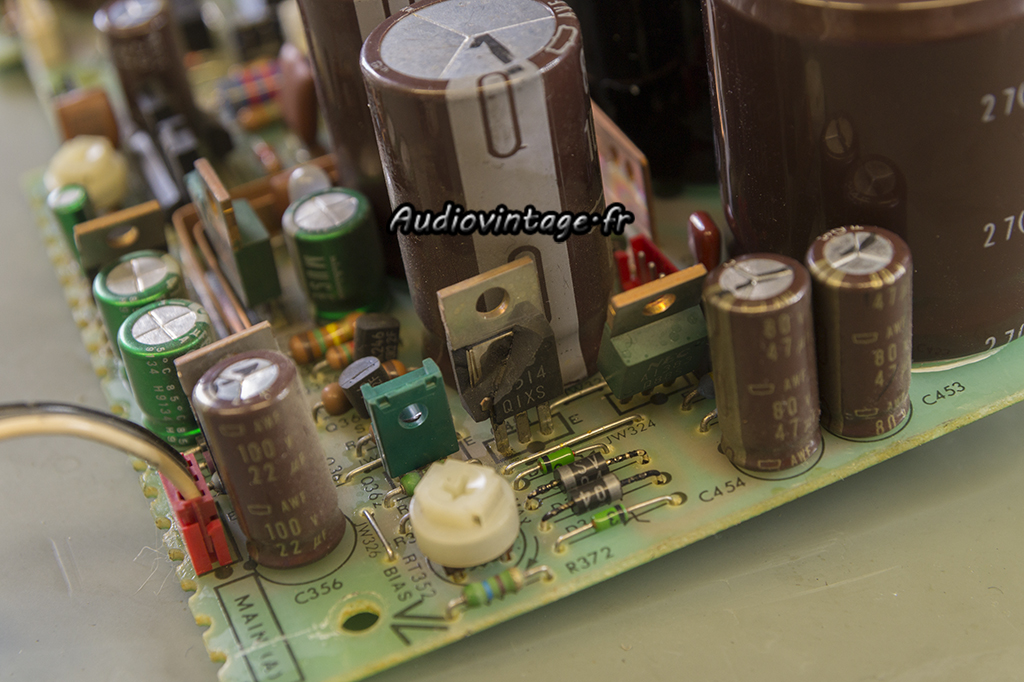

Sony TA-N80ES : paf le transistor.
Quand j’écrivais que les pannes sur ces appareils étaient violentes…

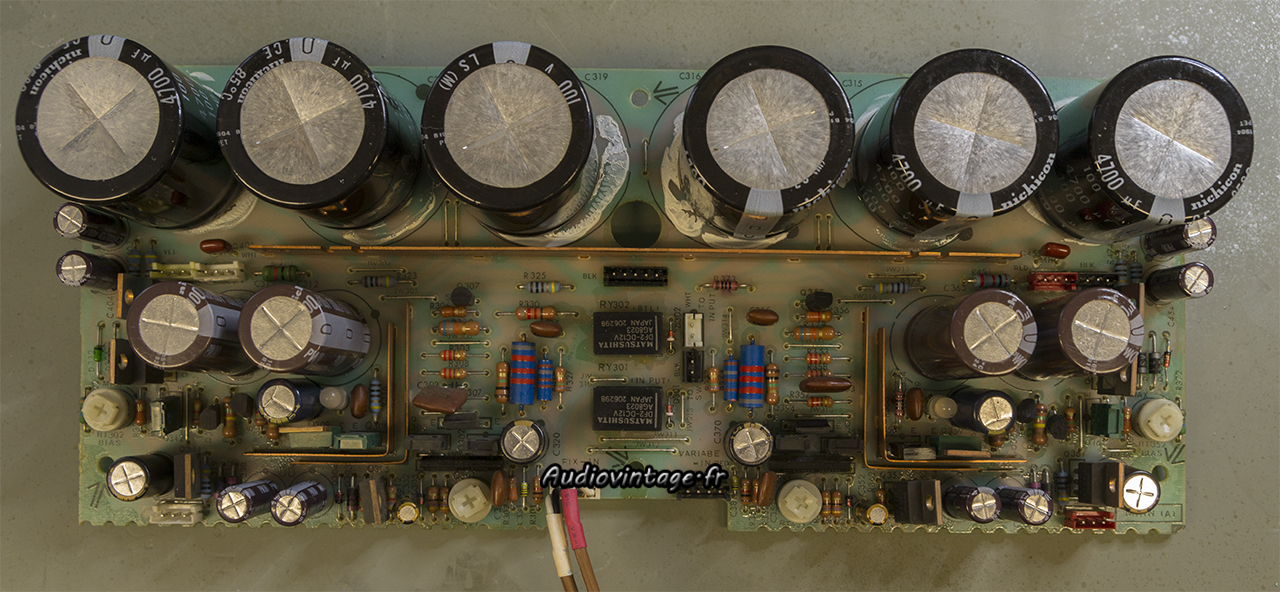

Sony TA-N80ES :  circuit driver réparé et révisé.
Nombreuses résistances et transistors remplacés. Quelques diodes également et tous les condensateurs chimiques, avec pour ceux qui le nécessitait, un passage de 80v à 100v admissible.

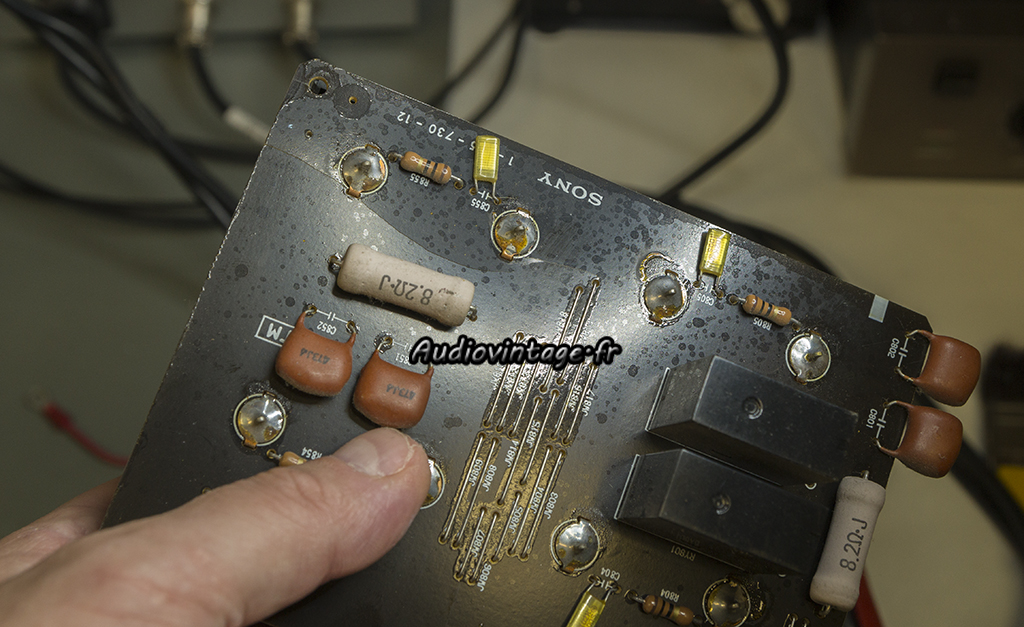

Sony TA-N80ES :  circuit endommagé.
Petit souci supplémentaire, le circuit qui supporte les relais de protection HP et les borniers est fissuré (peut être lors du transport à mon atelier, difficile à savoir).

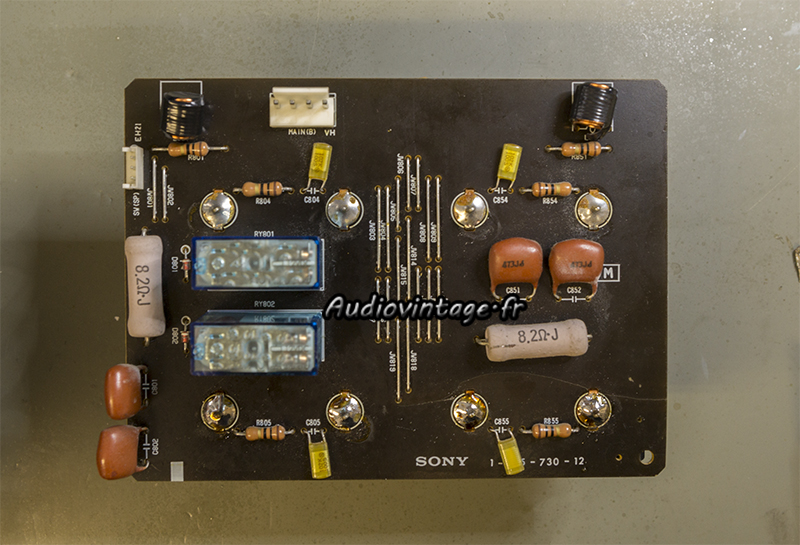

Sony TA-N80ES : circuit  réparé, relais neufs.
Le circuit est réparé avec des straps, les relais de qualité moyenne et de toute manière en mauvais état sont remplacés.

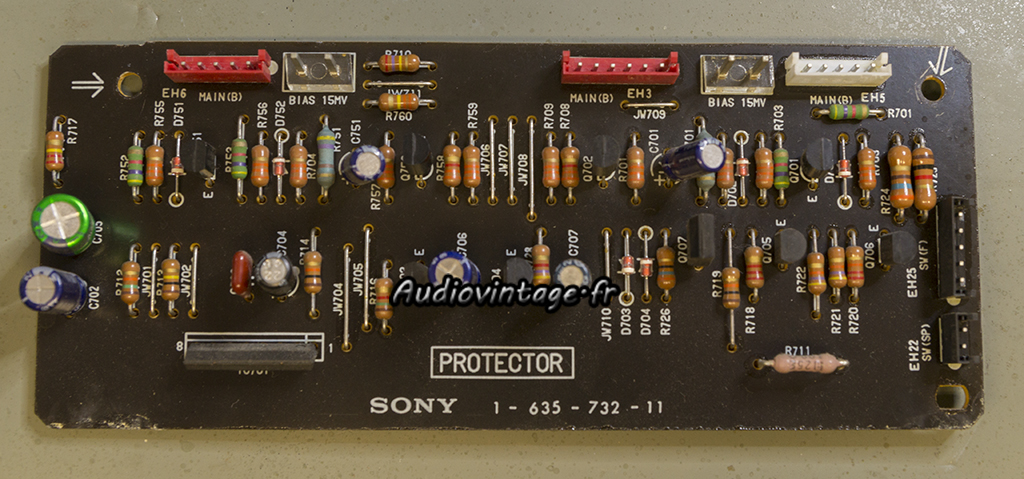

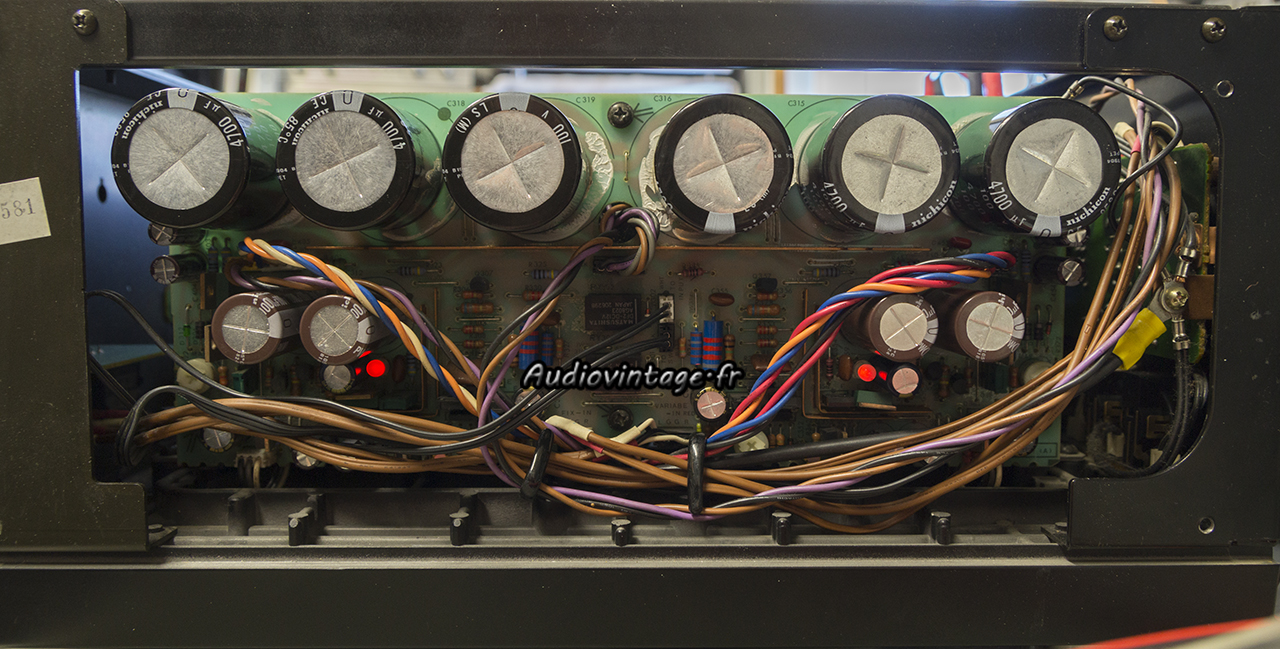

Sony TA-N80ES :  circuit de protection à réviser.
Le circuit de protection.

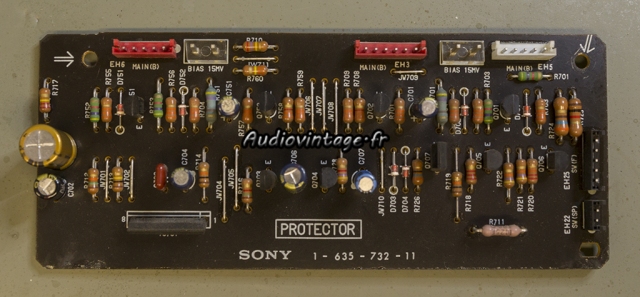

Sony TA-N80ES : circuit de protection révisé.
Nouveaux chimiques en place.

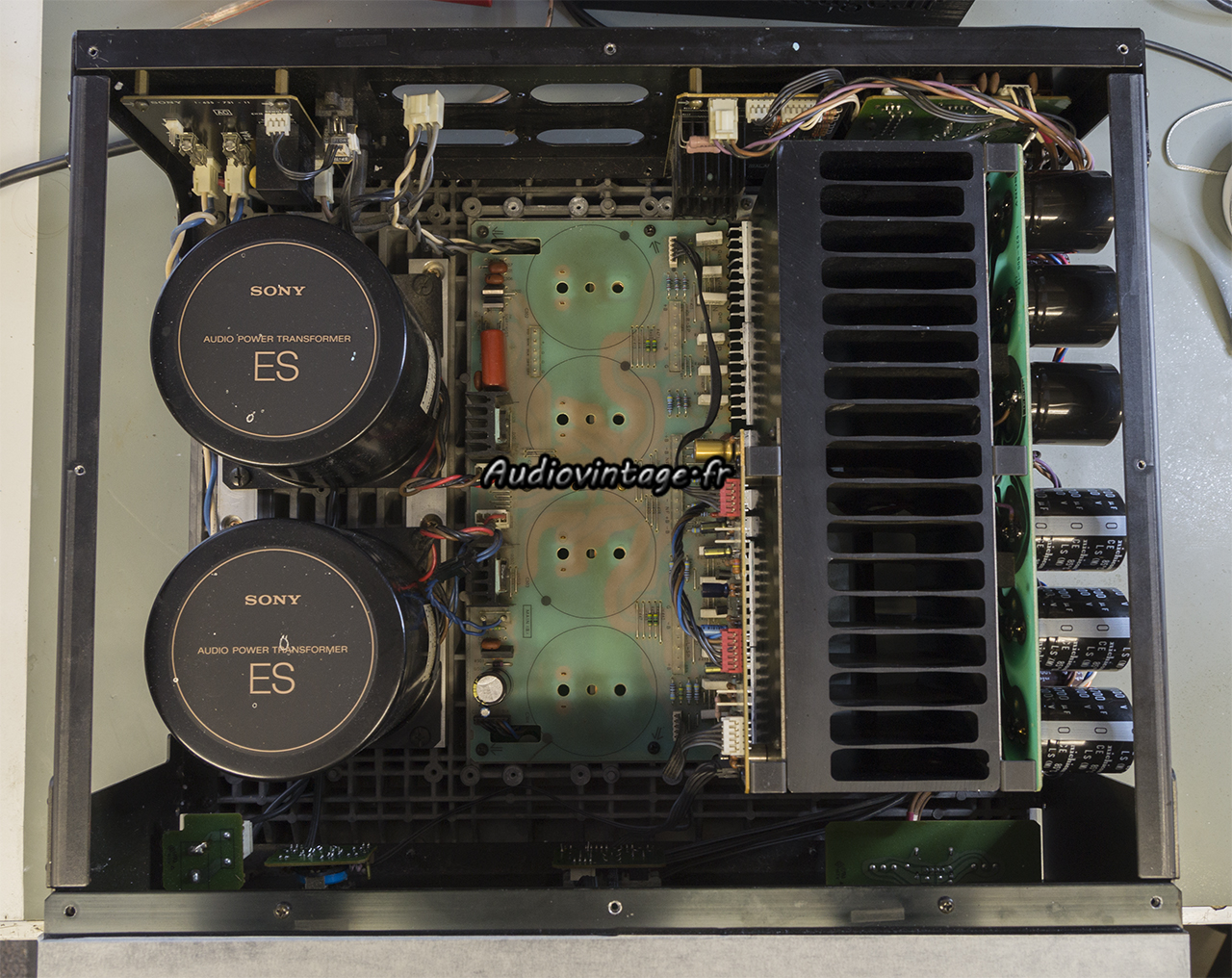

Sony TA-N80ES :  il manque quelque chose...
Les 4 énormes condensateurs de filtrage originaux coulés dans la résine ne sont hélas pas prévus pour plus de 80v. A remplacer.

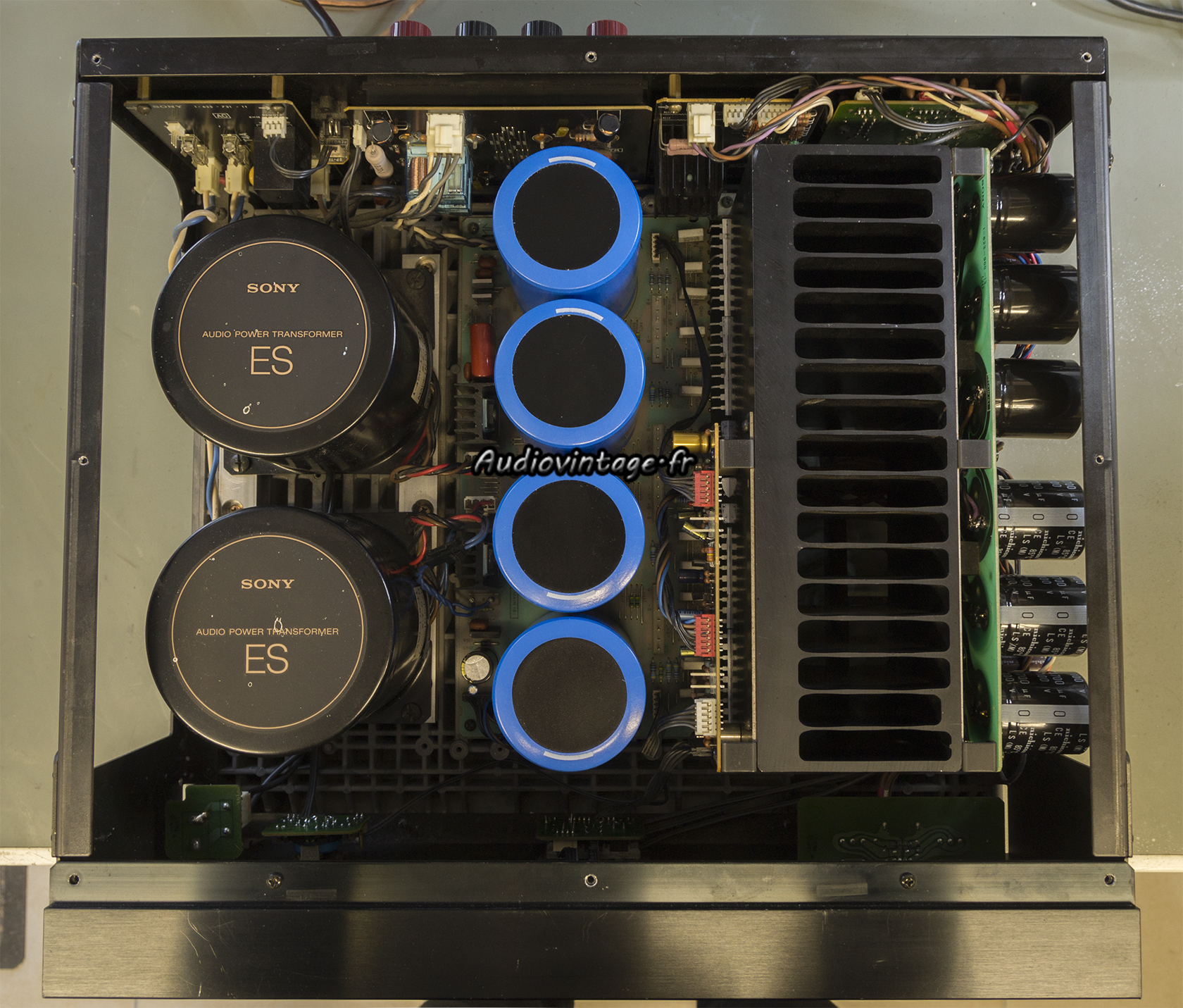

Sony TA-N80ES :  big capas en place.
Après remontage du circuit comprenant les borniers HP, 4 condensateurs chimiques neufs en 100v sont montés.

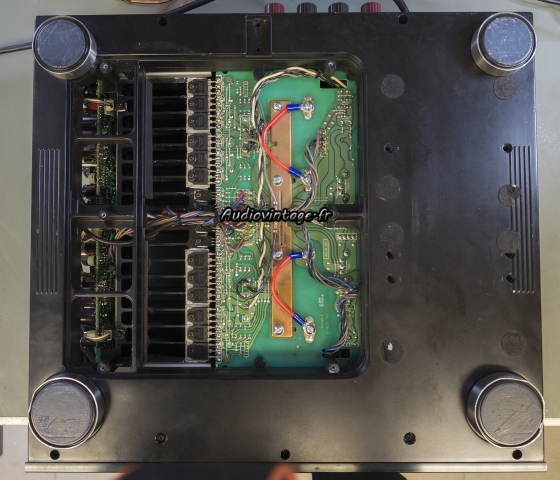

Sony TA-N80ES :  tout est neuf ! (ou presque :) )
Sous l’appareil, tous les transistors de puissances et transistors drivers sont neufs, montés sur de la graisse fraiche bien sûr.

Sony TA-N80ES : en route et sans fumigène !
Allumage, réglages des bias et offset ok.

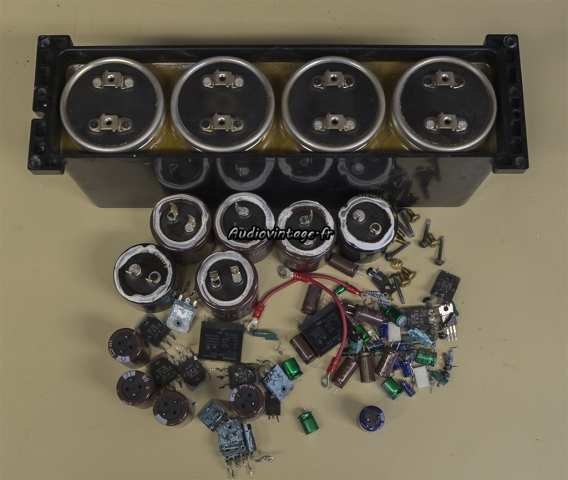

Sony TA-N80ES : morts au combat.
Une petite photo pour vous montrer tout ce qui a été retiré de cet appareil.

Sony TA-N80ES : distorsion-a-2x1w-sous-8-ohms
Distorsion à 2x1w sous 8 ohms.

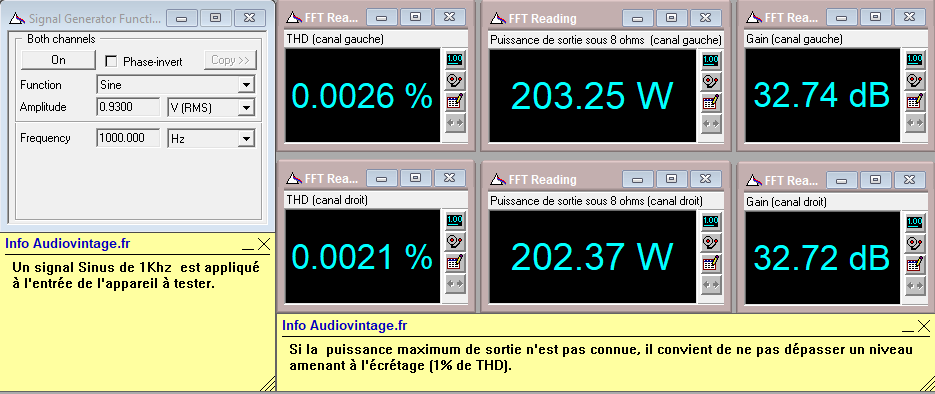

Sony TA-N80ES : distorsion-a-2x200w-sous-8-ohms
Distorsion à puissance nominale sous 8 ohms.

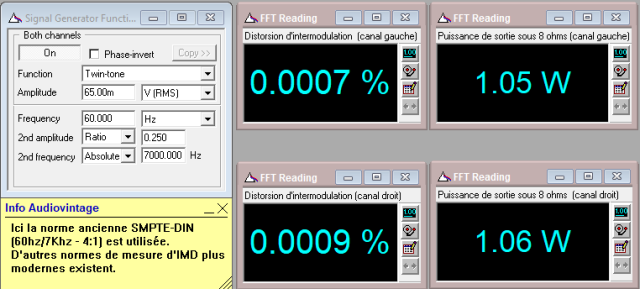

Sony TA-N80ES : IMD-a-2x1w-sous-8-ohms
Distorsion d’intermodulation à 2x1w sous 8 ohms.

Sony TA-N80ES : puissance-de-sortie-sous-8-ohms-a-1-dIMD
Puissance de sortie sous 8ohms à 1% dIMD.

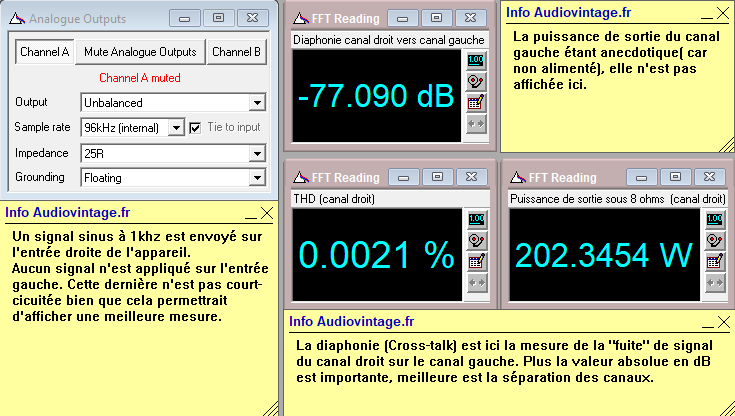

Sony TA-N80ES : diaphonie-du-canal-droit-sur-le-canal-gauche-a-200w-sous-8-ohms
Diaphonie à puissance nominale sous 8 ohms, canal droit sur canal gauche.

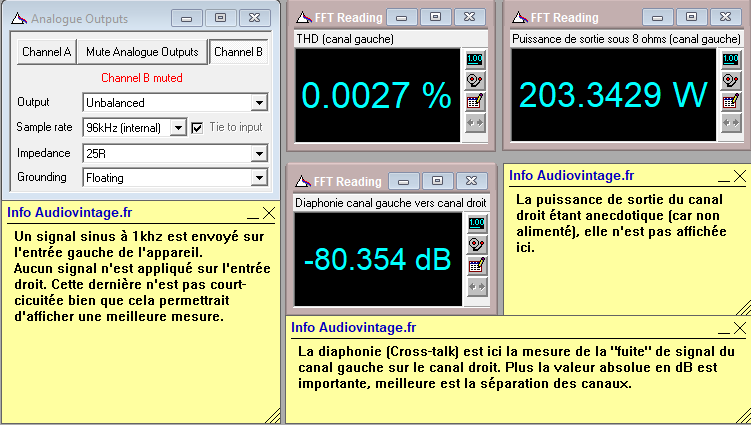

Sony TA-N80ES : diaphonie-du-canal-gauche-sur-le-canal-droit-a-200w-sous-8-ohms
Diaphonie à puissance nominale sous 8 ohms, canal gauche sur canal droit.

Sony TA-N80ES : reponse-en-frequence-a-2x1w-sous-8-ohms
Réponse en fréquence à 2x1w sous 8 ohms.

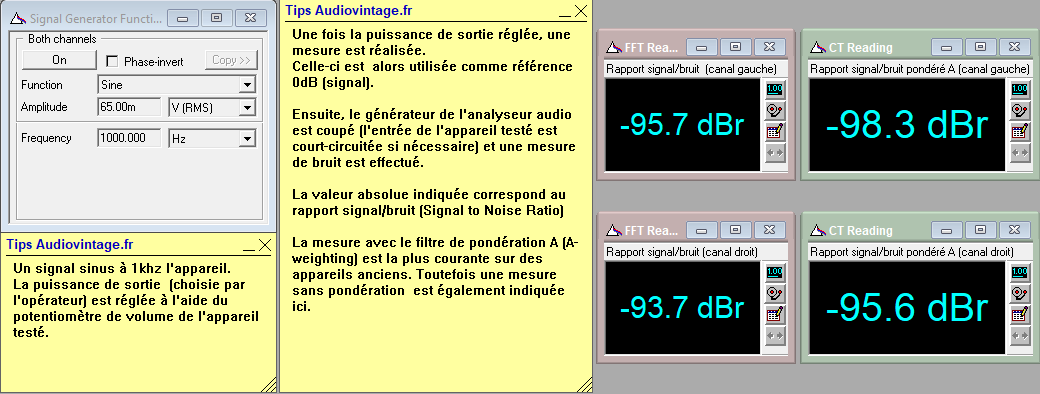

Sony TA-N80ES : rapport-signal-bruit-a-2x1w-sous-8-ohms
Rapport signal bruit à 2x1w sous 8 ohms.

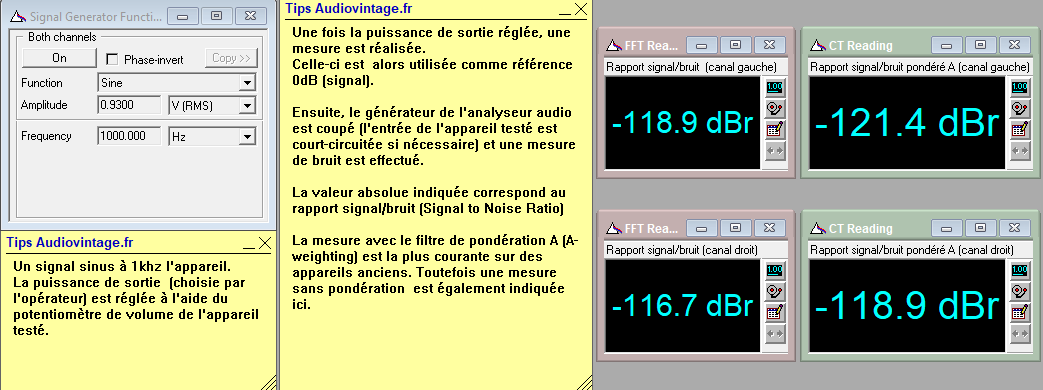

Sony TA-N80ES : rapport-signal-bruit-a-2x200w-sous-8-ohms
Rapport signal bruit à 2x200w sous 8 ohms.

Sony TA-N80ES : signal-carre-a-100hz
Sony TA-N80ES : signal-carre-a-1khz
Sony TA-N80ES : signal-carre-a-10khz

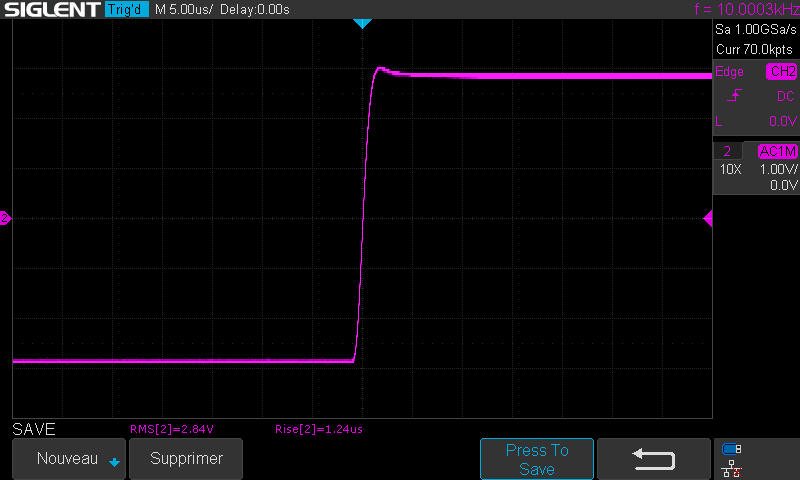

Sony TA-N80ES : Temps-de-montee-a-10khz
Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms.

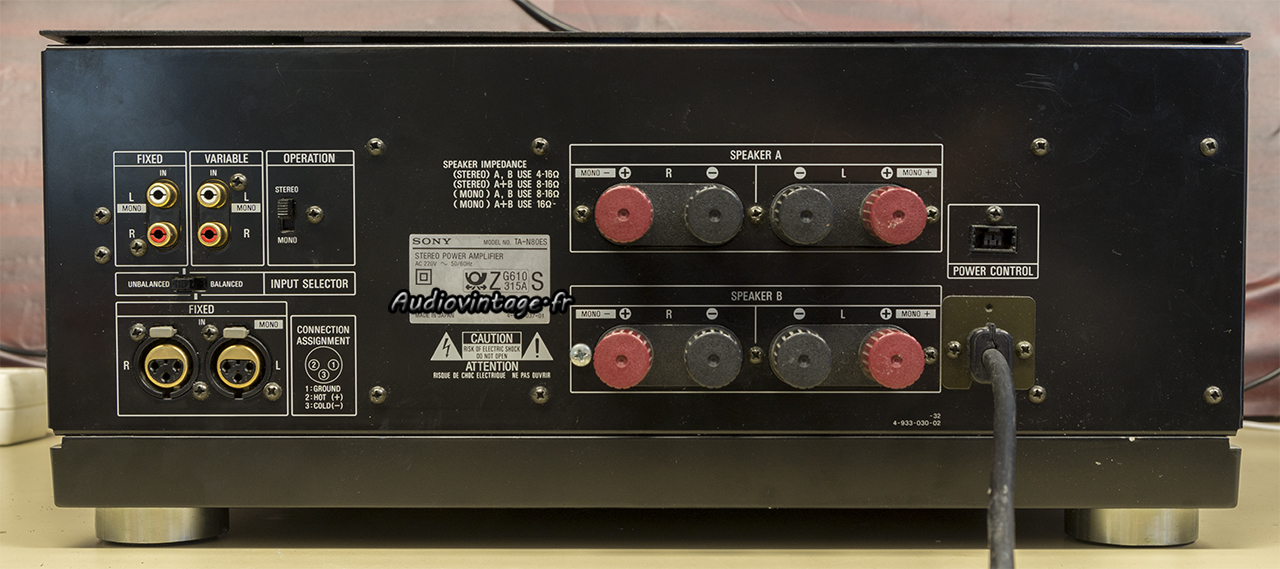

Sony TA-N80ES : connectique.
Connectique
