Quad 33

Quad 33 : plus complet qu'il n'y parait...
Le Quad 33 n’est pas le plus apprécié des préamplificateurs de la marque. Pour autant, bien associé (primordial !) et en bon état, il est très loin d’être ridicule.

Quad 33 : à son arrivée.

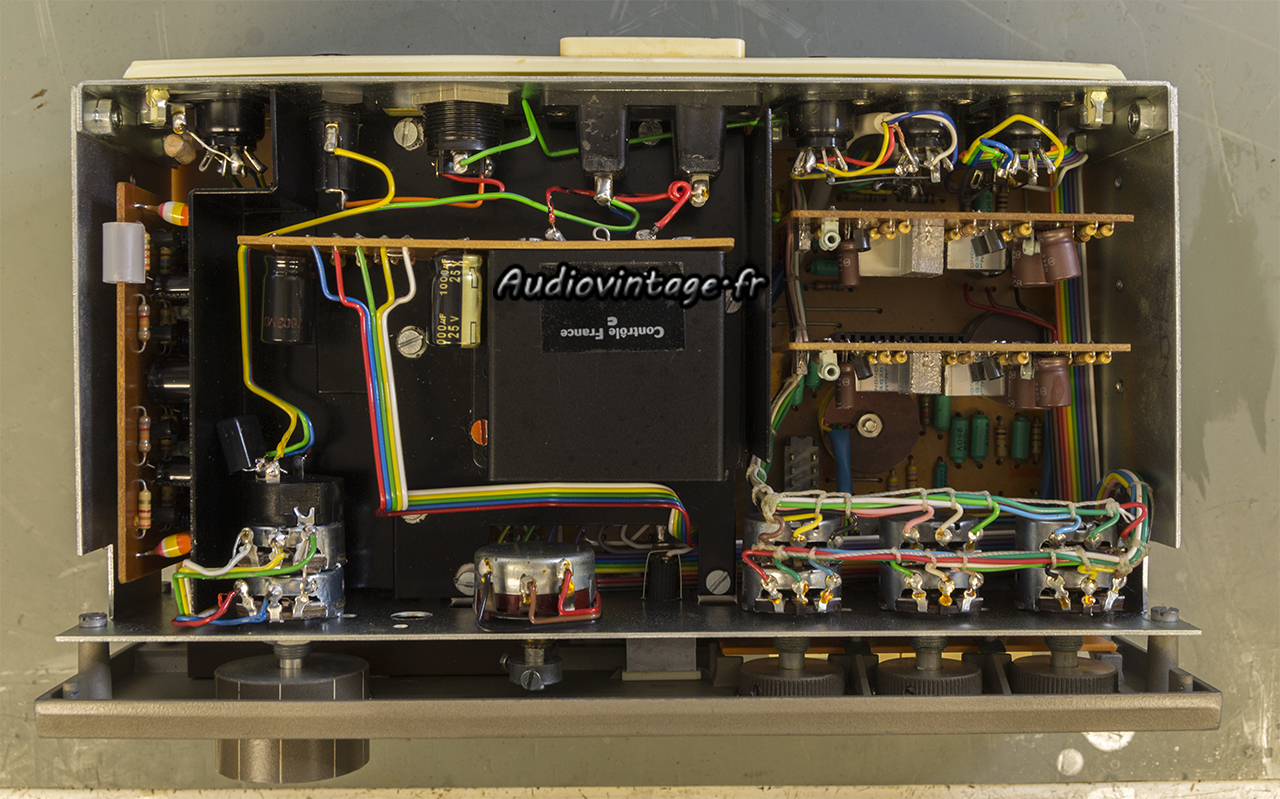

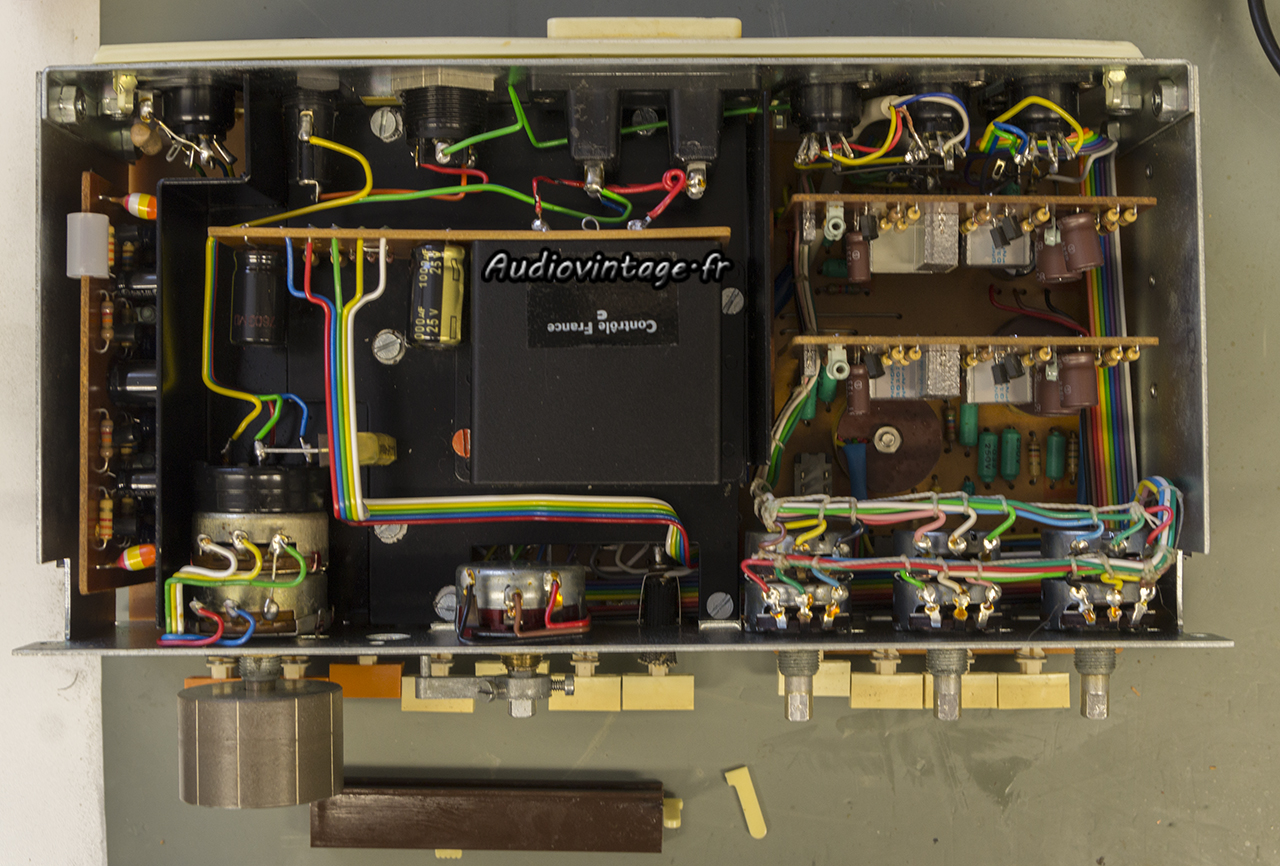

A l’ouverture de l’exemplaire présenté ici, on voit qu’il a déjà eu droit à une intervention avec le remplacement de la totalité des condensateurs chimiques.
Hélas, le potentiomètre de balance est grippé et la première sollicitation de la commande reportée en façade entraine la casse de celle-ci.
De plus, le potentiomètre de volume (qui fait également office de on/off) est particulièrement déséquilibré.

Quad 33 : commande de balance remplacée.

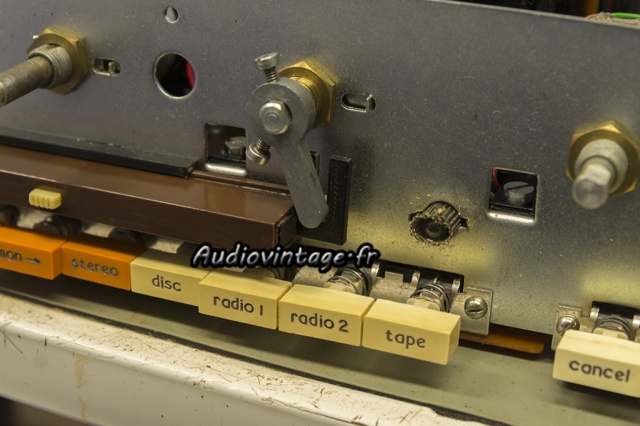

Impression 3D à la rescousse. J’ai conçu et imprimé la patte noire qui vient remplacée celle qui s’est brisée. Celle-ci est plus solide que l’originale et avec des tolérances plus strictes.

Quad 33 : terminé.
Concernant le potentiomètre de volume, j’en ai fait fabriqués quelques-uns sur cahier des charges en Angleterre, c’est donc la bonne occasion d’utiliser un exemplaire de fabrication moderne.
Le condensateur Rifa est bien évidemment remplacé.

Quad 33 : distorsion-a-1v-en-sortie-entree-radio-tone-defeat
Distorsion à 1v en sortie, entrée radio.

Quad 33 : distorsion-a-1.6v-en-sortie-entree-radio-tone-defeat
Distorsion à 1.6v en sortie, entrée radio.

Quad 33 : diaphonie-du-canal-droit-sur-le-canal-gauche-a-1.6v-en-sortie-entree-radio-tone-defeat
Diaphonie du canal droit sur le canal gauche à 1.6v en sortie, entrée radio.

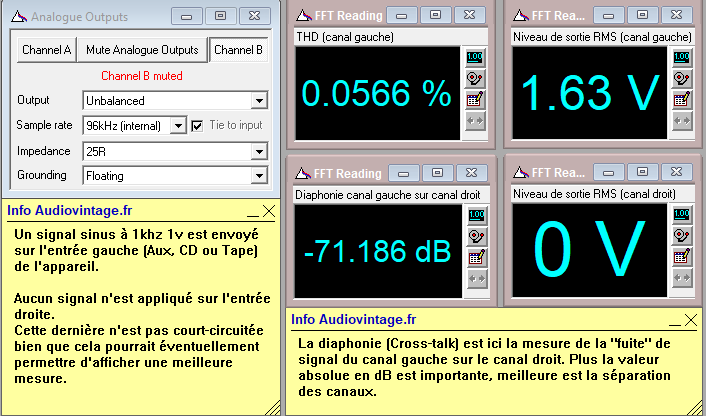

Quad 33 : diaphonie-du-canal-gauche-sur-le-canal-droit-a-1.6v-en-sortie-entree-radio-tone-defeat

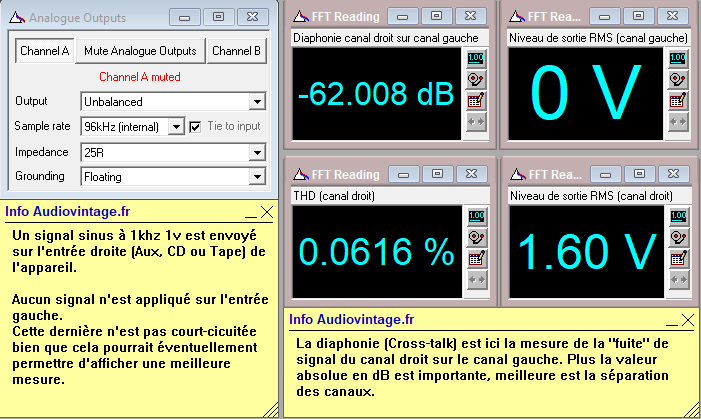

Diaphonie du canal gauche sur le canal droit à 1.6v en sortie, entrée radio.

Quad 33 : reponse-en-frequence-a-1v-en-sortie-entree-radio-tone-defeat

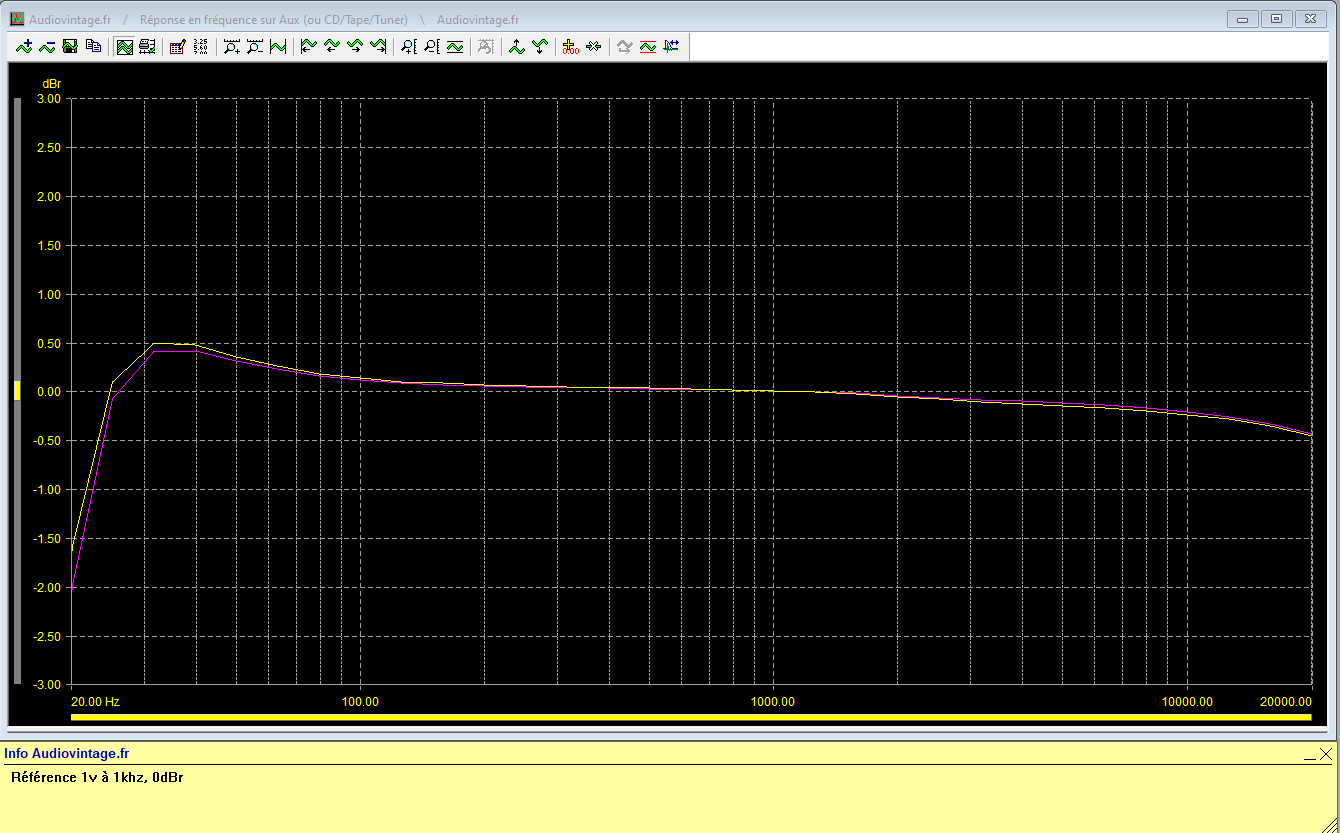

Réponse en fréquence à 1v en sortie, entrée radio, tone defeat.

Quad 33 : rapport-signal-bruit-a-1.6v-en-sortie-entree-radio-tone-defeat
Rapport signal bruit à 1.6v en sortie, entrée radio.

Quad 33 : distorsion-a-1v-en-sortie-entree-phono-tone-defeat

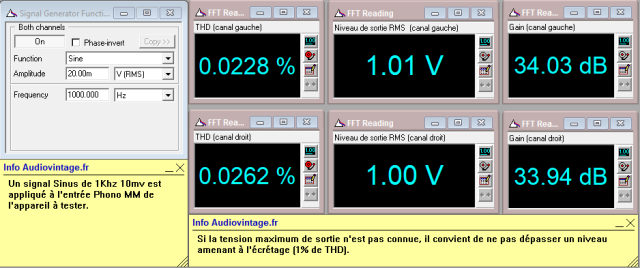

Distorsion à 1v en sortie, entrée phono.

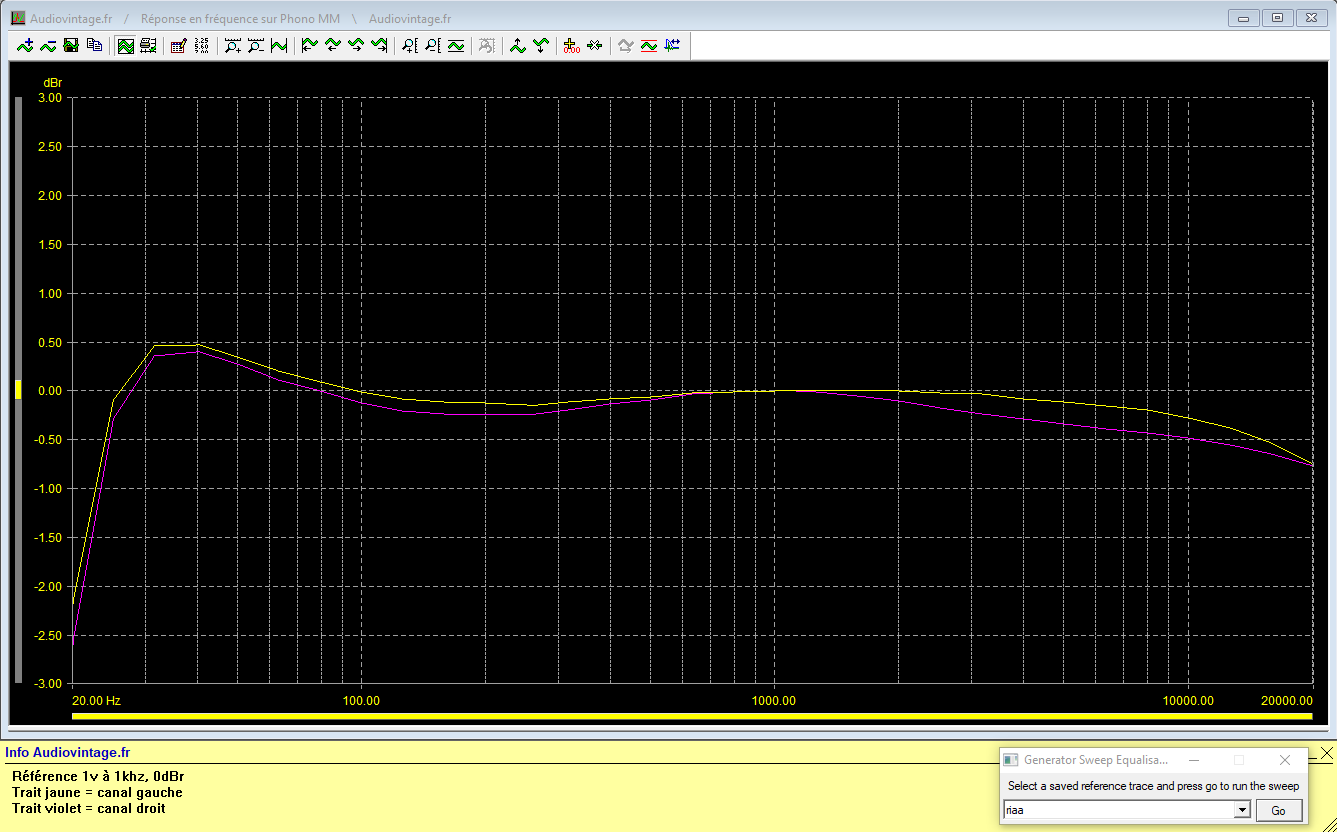

Quad 33 : reponse-en-frequence-a-1v-en-sortie-entree-phono-tone-defeat
Réponse en fréquence à 2x1v en sortie, entrée phono, tone defeat.

Quad 33 : rapport-signal-bruit-a-1.6v-en-sortie-entree-phono-tone-defeat

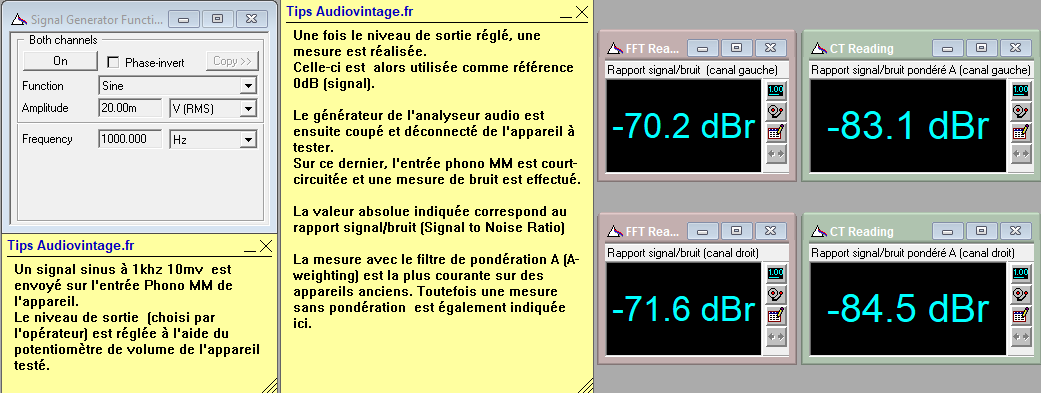

Rapport signal bruit à 2×1.6v en sortie, entrée phono.

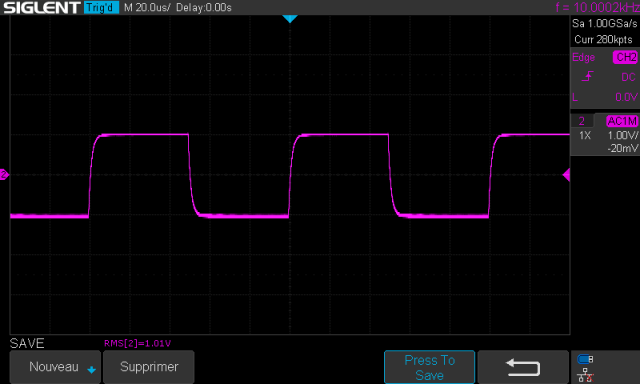

Quad 33 : signal-carre-a-10khz

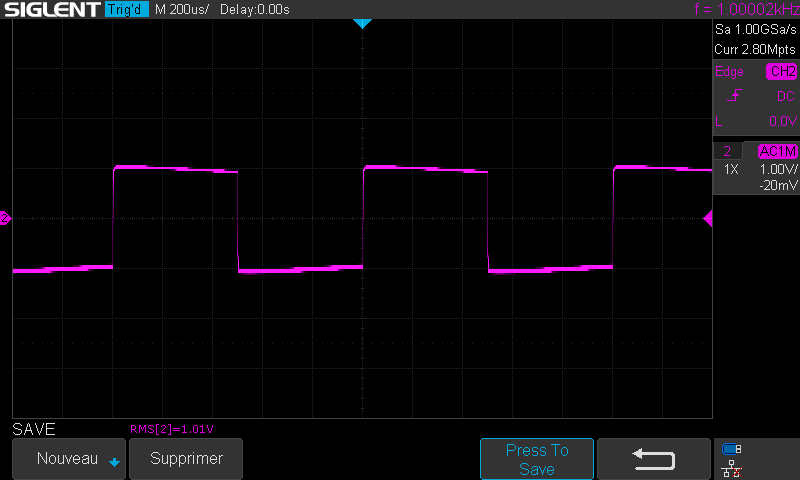

Quad 33 : signal-carre-a-1khz

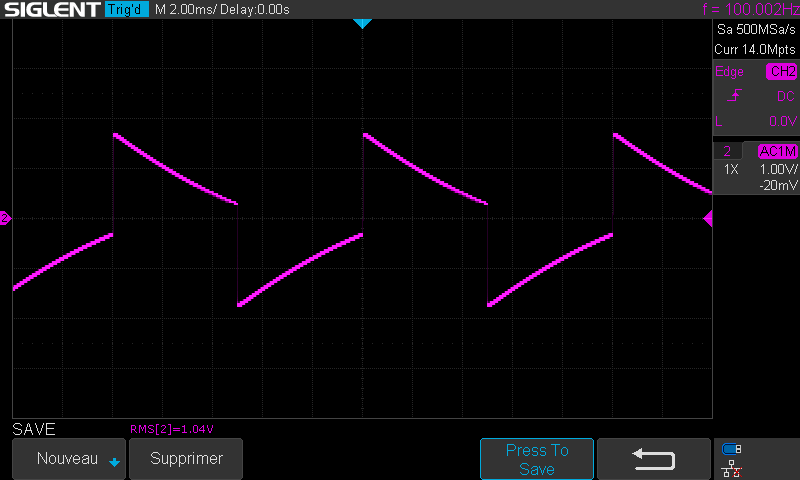

Quad 33 : signal-carre-a-100hz

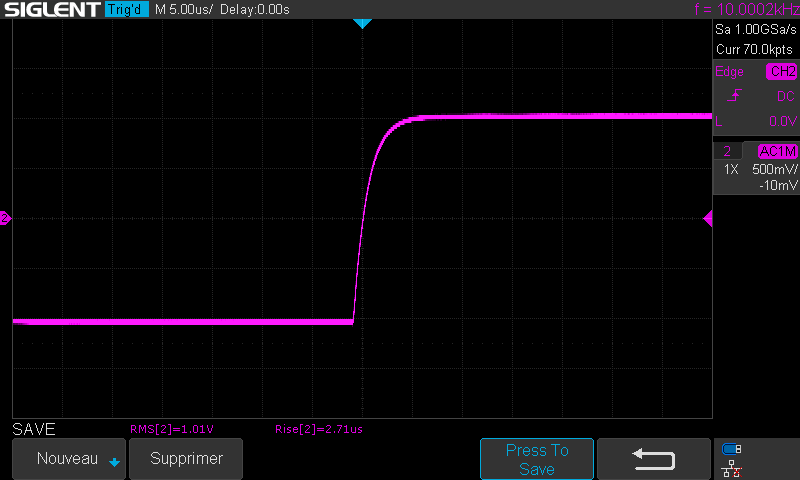

Quad 33 : temps-de-montee-a-10khz

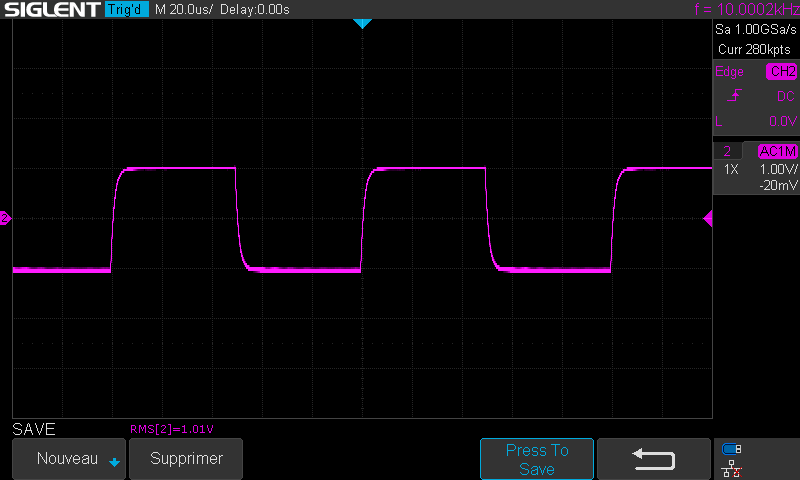

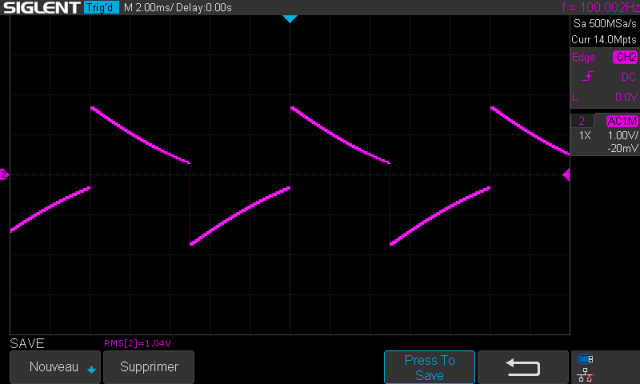

Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1v en sortie, entrée radio, tone defeat.

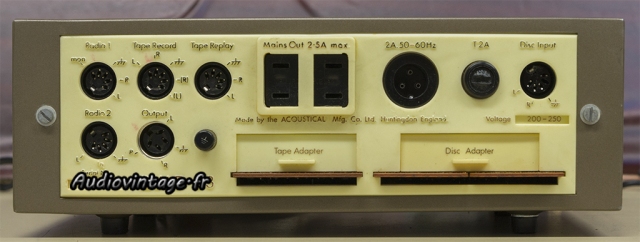

Quad 33 : connectique.

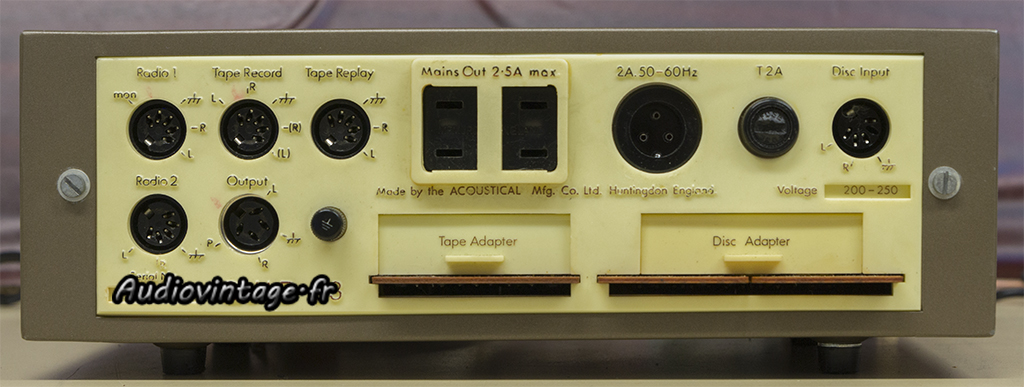

Connectique.
