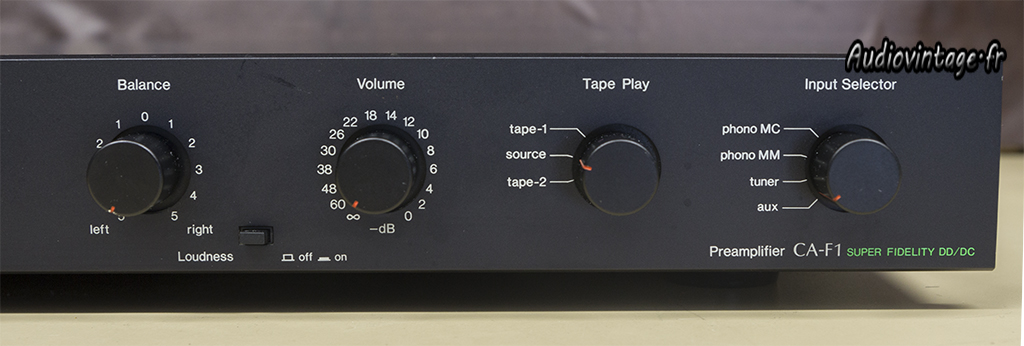

Accompagnant le Sansui BA-F1 présenté ici, le préampli CA-F1 va recevoir une révision normale pour un appareil de cet âge.

Sansui CA-F1

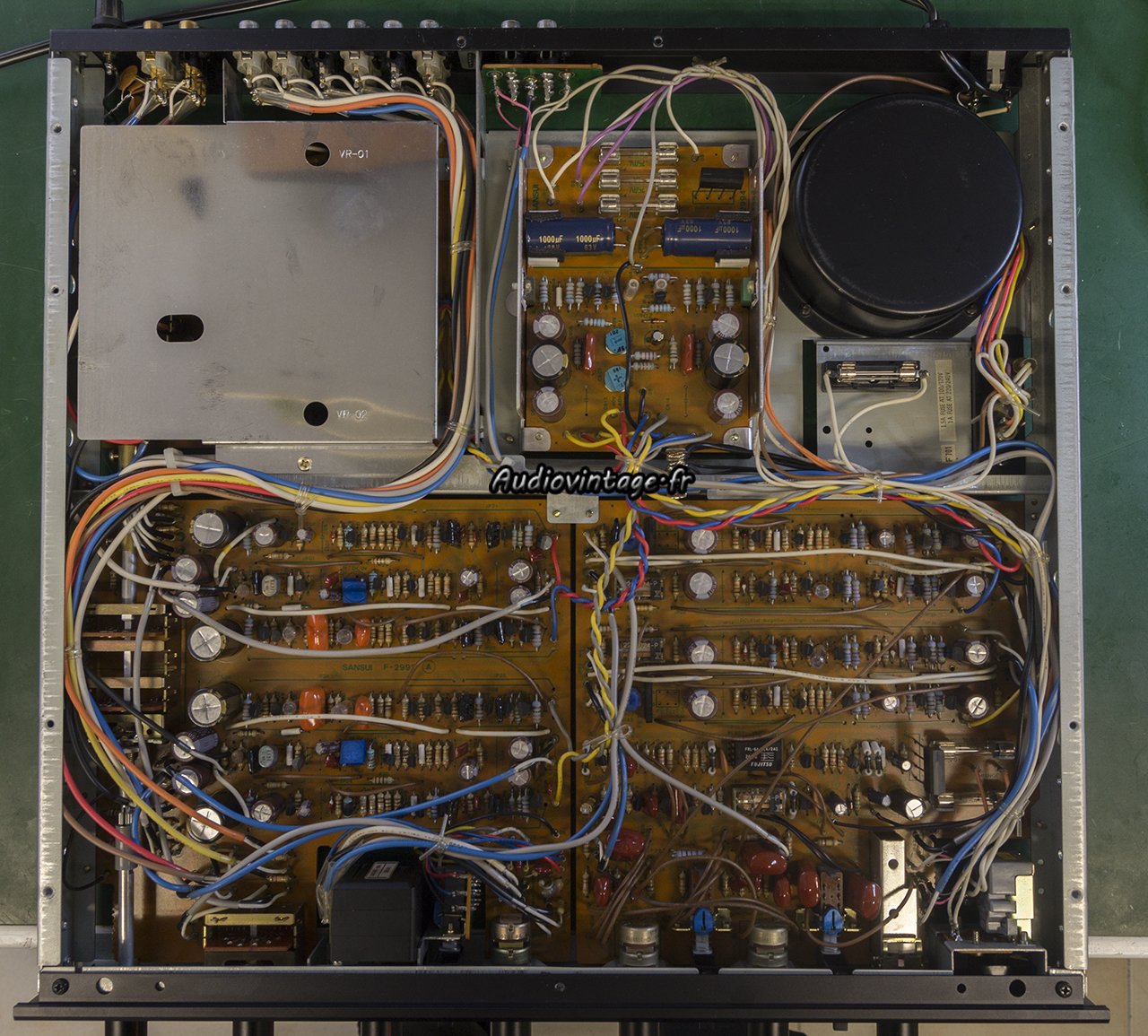

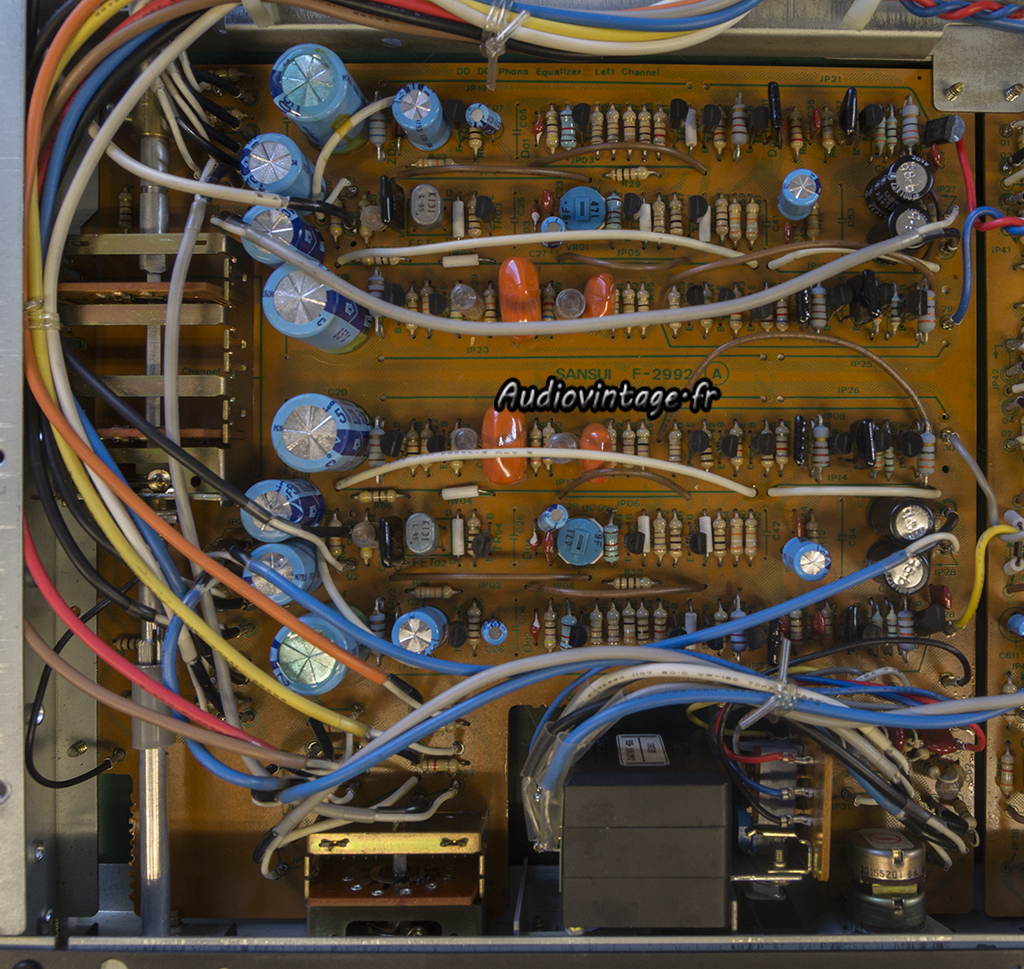

En haut à gauche, blindage retiré, nous avons l’étage phono MC. A droite à côté du transformateur, l’alimentation.
En bas à gauche, l’étage phono MM et à droite l’étage de tonalité/filtre et le circuit de muting.

Sansui CA-F1
Commençons par l’alimentation.

Sansui CA-F1

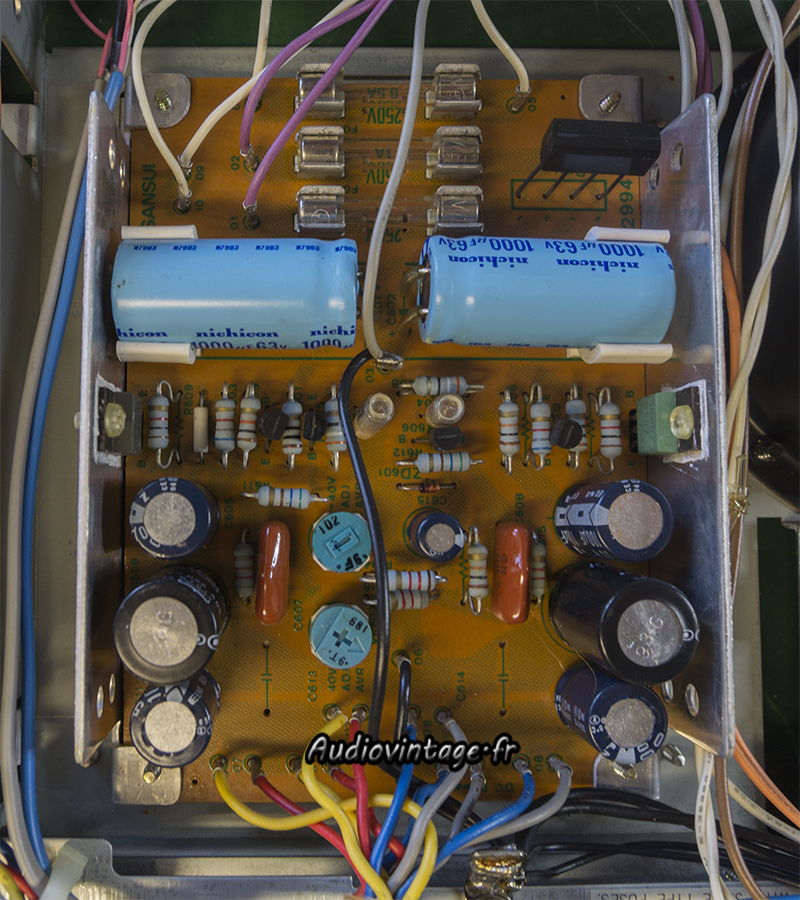

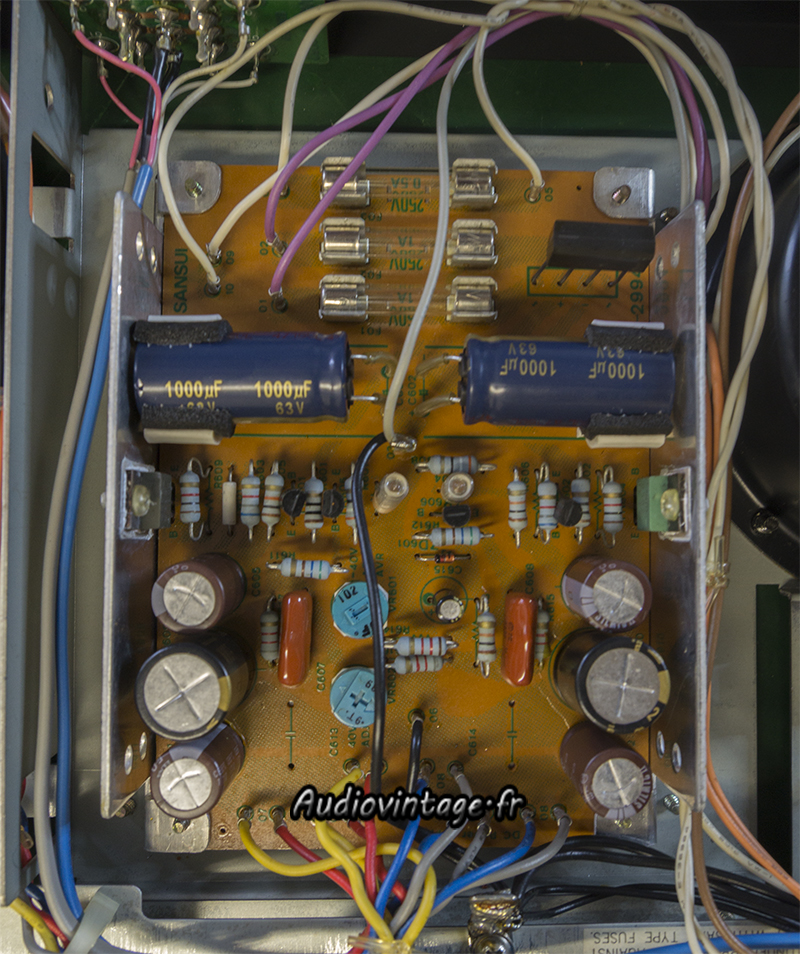

Condensateurs chimiques neufs partout, les transistors reçoivent de la graisse neuve.

Sansui CA-F1
L’étage phono MC.

Sansui CA-F1

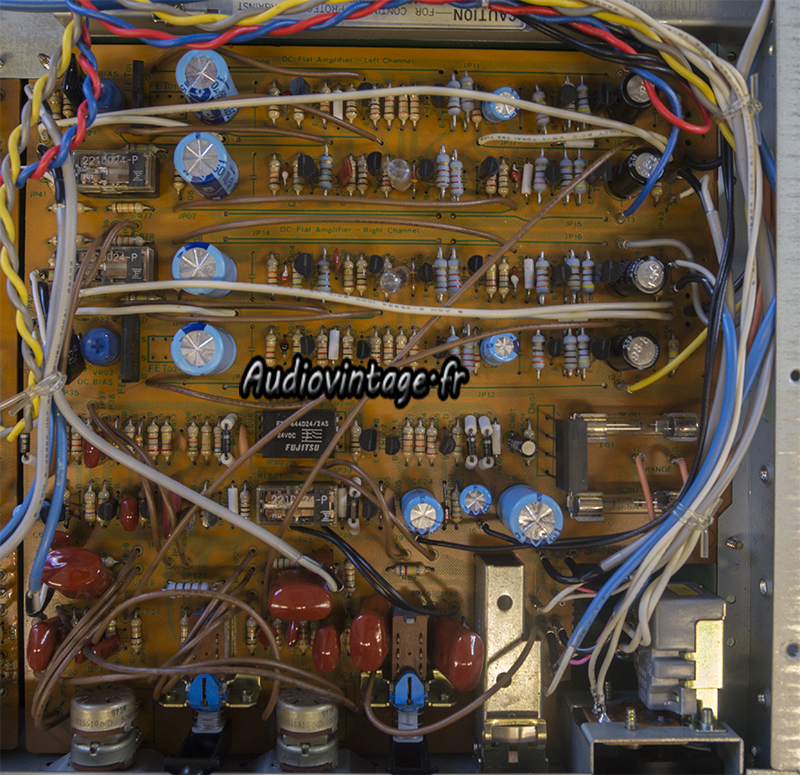

Condensateurs neufs ici aussi, des soudures sont également reprises par sécurité.

Sansui CA-F1
L’étage phono MM.

Sansui CA-F1
Même chose ici avec en plus le remplacement des ajustables d’offset par des modèles multi-tours Bourns.

Sansui CA-F1
Tonalité et muting.

Sansui CA-F1

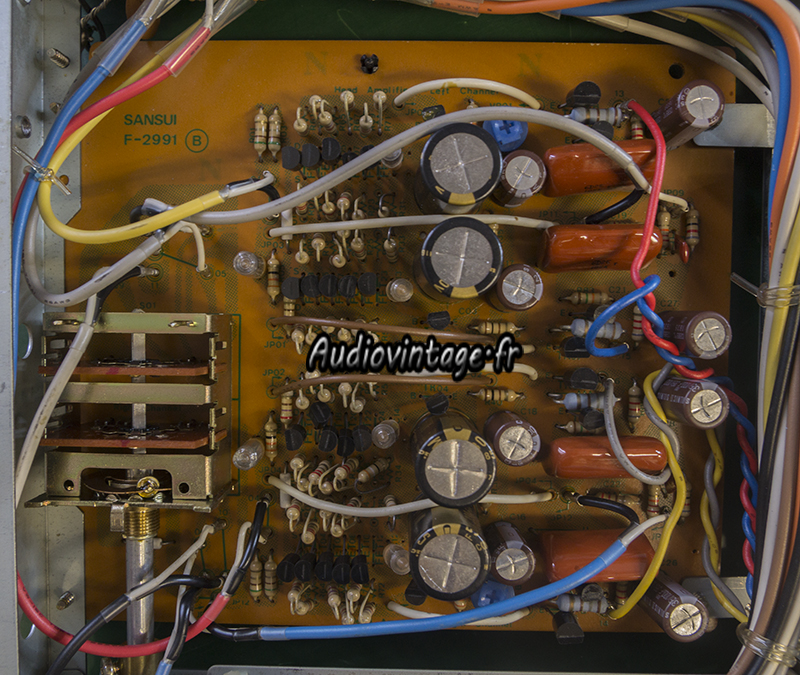

Ici encore, remplacement des condensateurs chimiques.

Sansui CA-F1
Le préampli est ensuite réglé.

Sansui CA-F1
Distorsion relevée à 1 volt en sortie, entrée Aux.

Sansui CA-F1

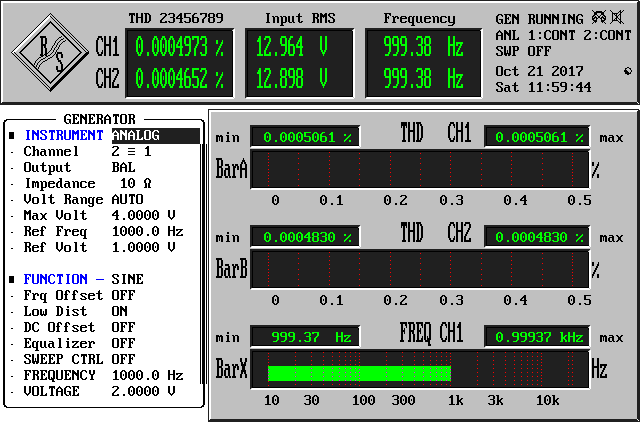

Cette fois-ci à 13 volts en sortie.

Sansui CA-F1
Réponse en fréquence, sortie 1v, entrée Aux.

Sansui CA-F1

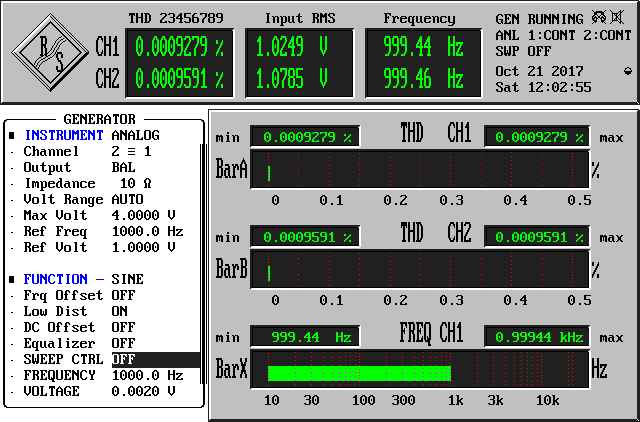

Distorsion relevée sortie 1 volt, entrée Phono MC

réponse en fréquence entrée phono MC, 1volt en sortie
Réponse en fréquence, sortie 1v, entrée Phono MC

Sansui CA-F1
Distorsion relevée sortie 1 volt, entrée Phono MM.

Sansui CA-F1
Réponse en fréquence, sortie 1v, entrée Phono MM.

Sansui CA-F1

Sansui CA-F1

Sansui CA-F1
Signal carré à 100hz, 1khz et 10khz.

Sansui CA-F1
Temps de montée à 10khz.

Sansui CA-F1
Sansui CA-F1
Détails.

Sansui CA-F1

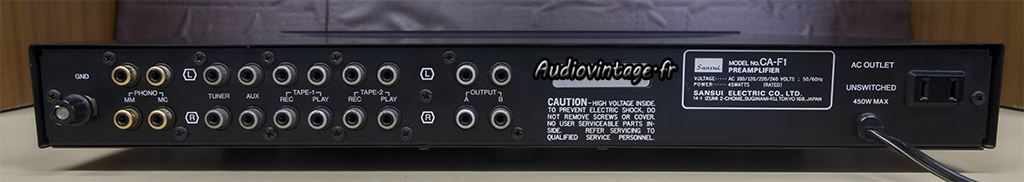

Connectique.
