Luxman C-12 : sobre !
Et voici un « petit » préamplificateur Luxman C-12 arrivé à l’atelier pour révision.

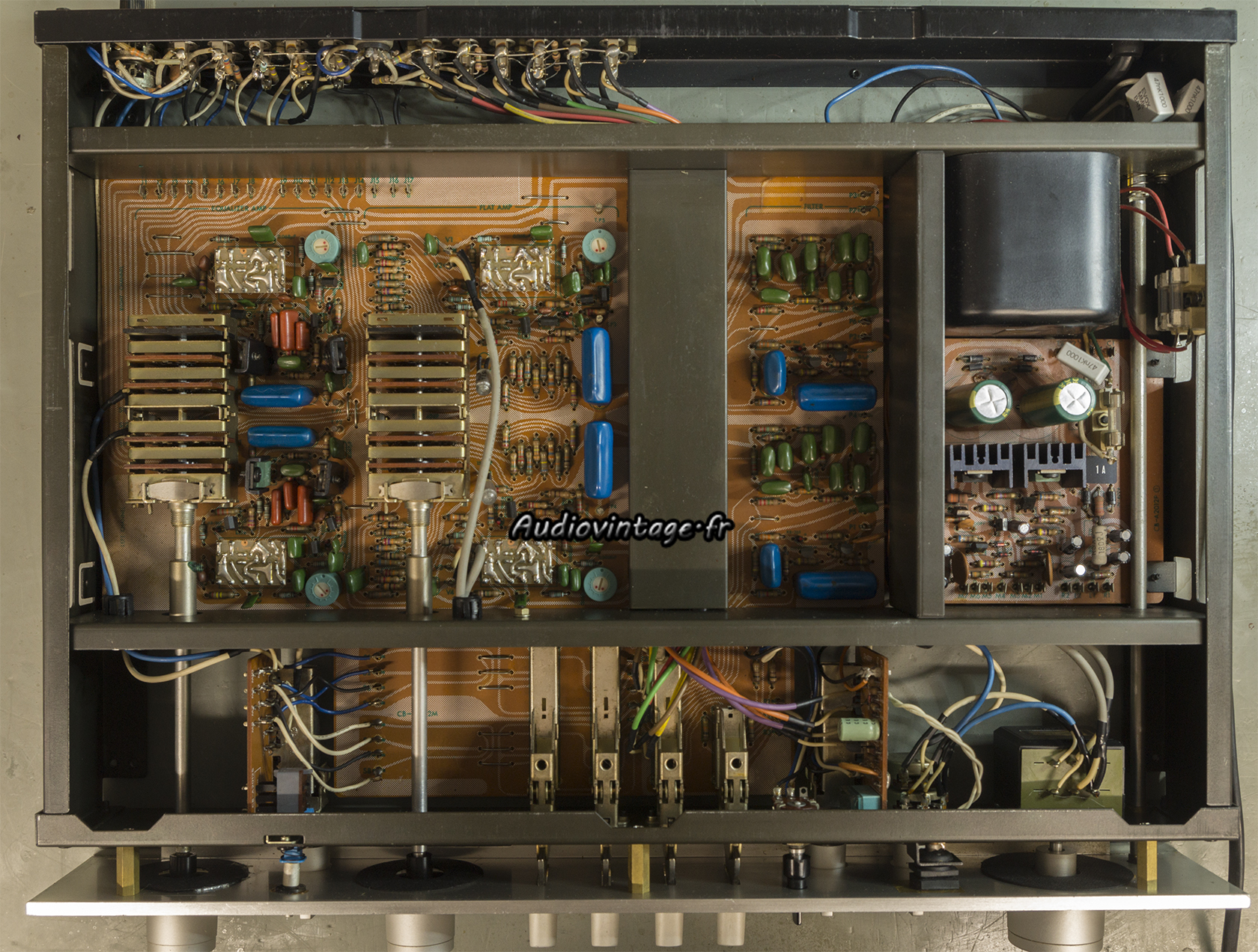

Luxman C-12 : à son arrivée.
L’exemplaire ici est un peu différent de ceux que j’ai pu déjà avoir entre les mains. Contrairement aux autres, il n’a pas d’amplificateur casque (et donc pas de sortie casque), c’est également un exemplaire purement 220v (non prévu pour du 240v) et son transformateur est capoté.
Le C-12 fonctionne, quelques mauvais contacts habituels dans les commandes et les connecteurs RCA, il ne faut d’ailleurs pas lui mettre de gros câbles « lourds » au risque de déformer les contacts « point chaud » dans les RCA.
Les modules dml2 ont été remplacés il y a bien longtemps (et sont parfaitement fonctionnels).

Luxman C-12 : alimentation bof...
Quelqu’un est déjà passé par ici il y a peu, en remplaçant les condensateurs chimiques sur la section alimentation.
Je ne suis hélas pas enthousiasmé par les « nouveaux » composants mis en place.

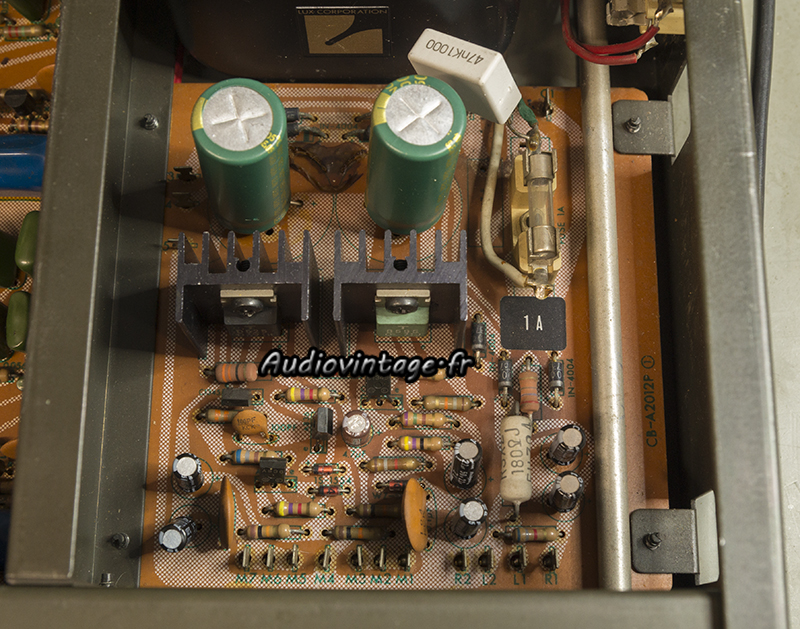

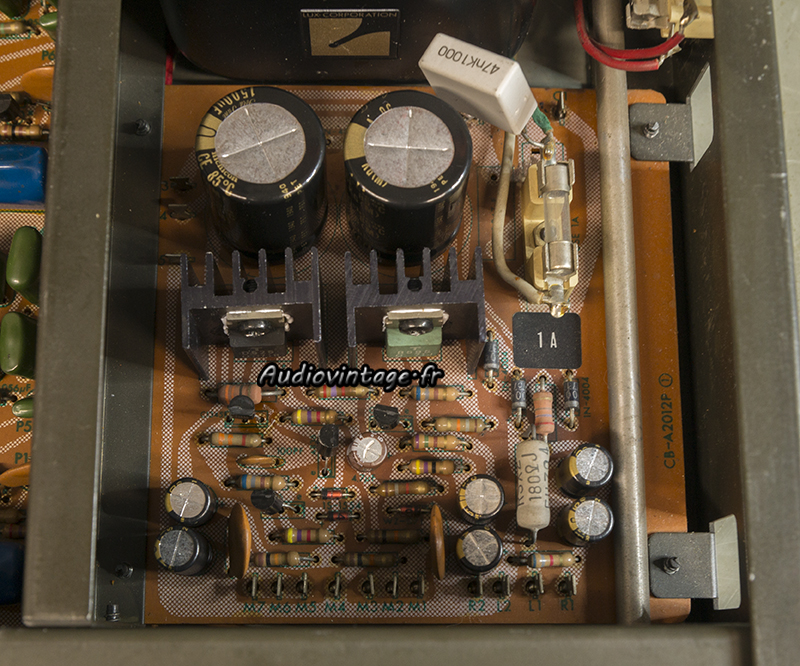

Luxman C-12 : alimentation revue.
Le circuit d’alimentation est donc revu. Condensateurs chimiques neufs de qualité, remplacement des petits transistors potentiellement problématiques et mise en place de graisse fraiche sous les deux transistors qui chauffent beaucoup malgré la présence de généreux dissipateurs.

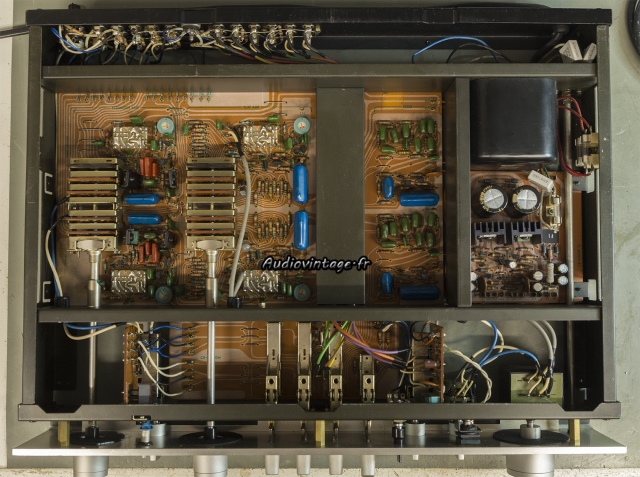

Luxman C-12 : terminé.
Dans le reste de l’appareil, j’ai remplacé d’autres transistors « à problèmes ». Les soudures ont toutes été contrôlées et refaites si besoin. Les commandes ont été nettoyées. Enfin, les offsets sur les circuits ligne et phono ont été ajustés.

Luxman C-12 : distorsion-a-2x1v-en-sortie-entree-aux
Distorsion à 1v en sortie, entrée Aux.

Luxman C-12 : distorsion-a-2x13.5v-en-sortie-entree-aux
Distorsion à 13.5v en sortie, entrée Aux.

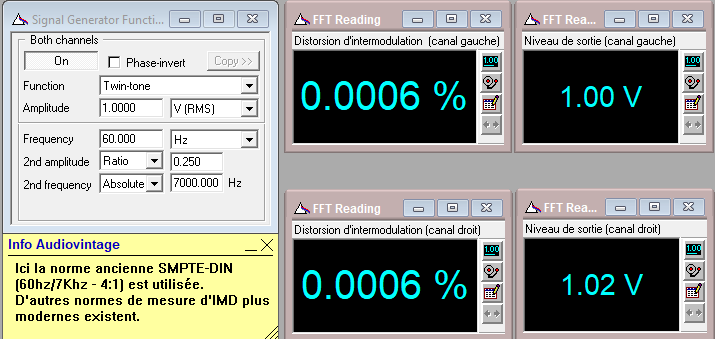

IMD-a-2x1v-en-sortie-entree-aux
Distorsion d’intermodulation à 1v en sortie, entrée Aux.

Luxman C-12 : IMD-a-2x14v-en-sortie-entree-aux
Distorsion d’intermodulation à 14v en sortie, entrée Aux.

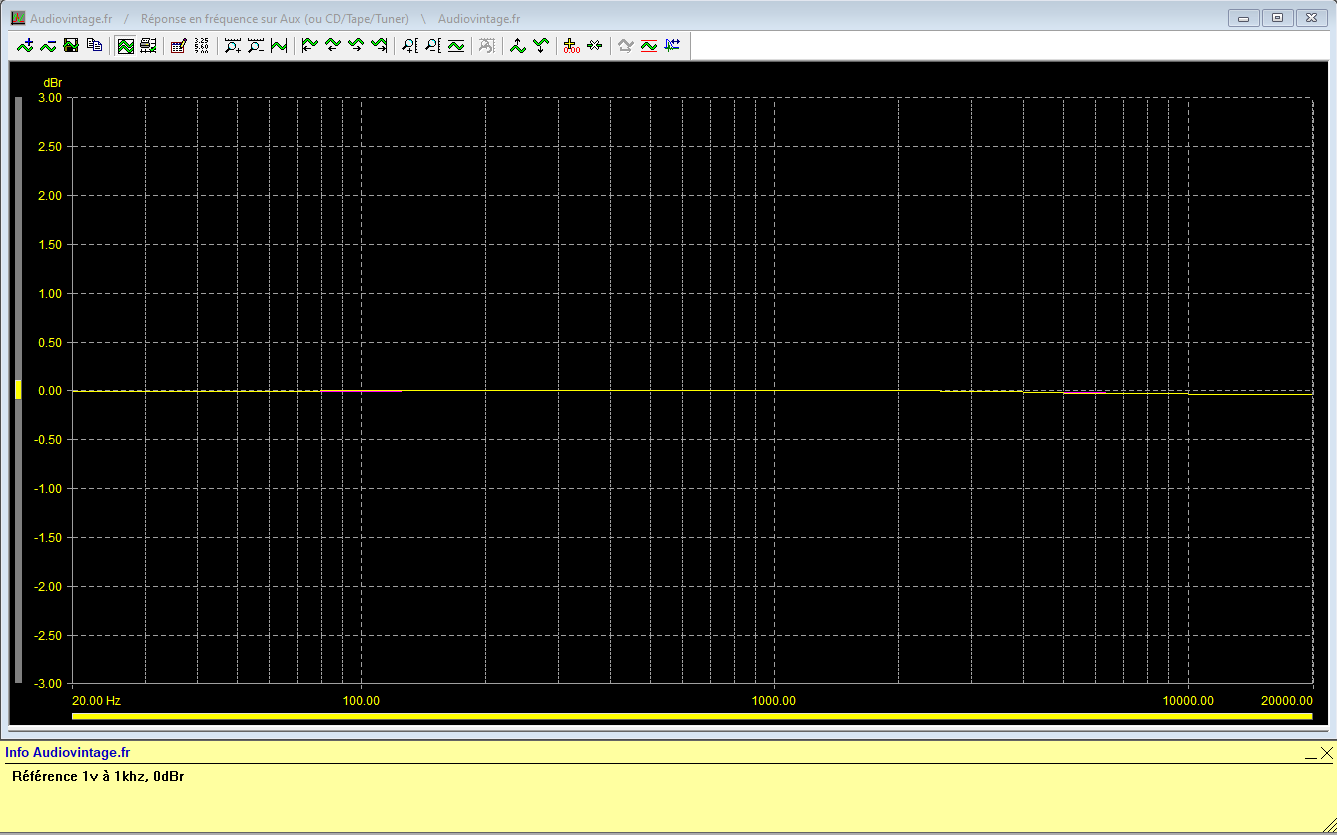

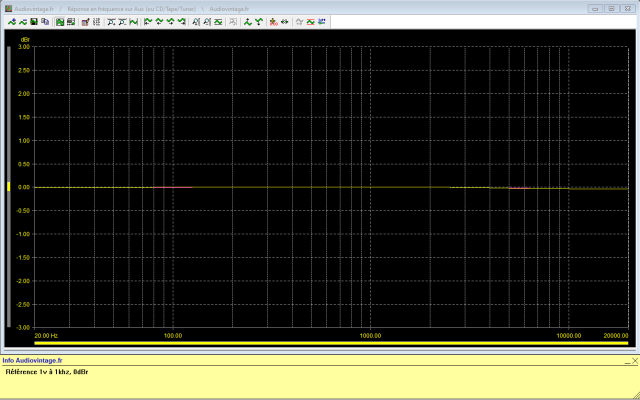

Luxman C-12 : reponse-en-frequence-a-2x1v-en-sortie-entree-aux
Réponse en fréquence à 1v en sortie, entrée aux.

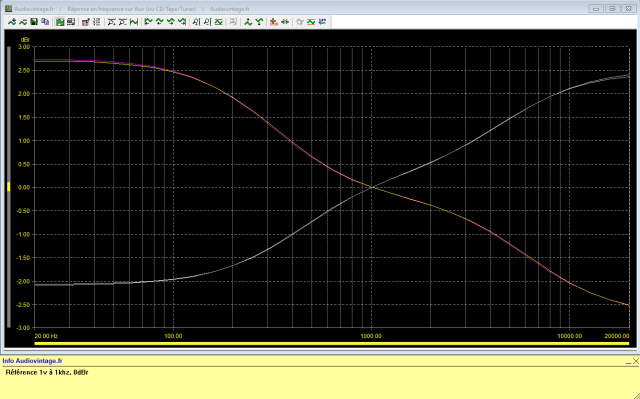

Luxman C-12 : reponse-en-frequence-a-2x1v-en-sortie-entree-aux-egaliseur-au-mini-puis-maxi
Réponse en fréquence à 1v en sortie, entrée aux, égaliseur au mini puis au maxi.

Luxman C-12 : rapport-signal-bruit-a-2x1v-en-sortie-entree-aux
Rapport signal bruit à 1v en sortie, entrée aux.

Luxman C-12 : rapport-signal-bruit-a-2x13.5v-en-sortie-entree-aux
Rapport signal bruit à 13.5v en sortie, entrée aux.

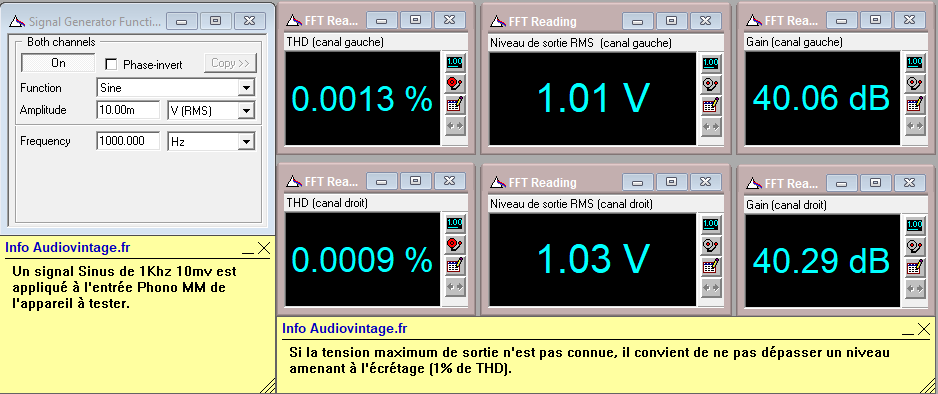

Luxman C-12 : distorsion-a-2x1v-en-sortie-entree-phono
Distorsion à 1v en sortie, entrée phono.

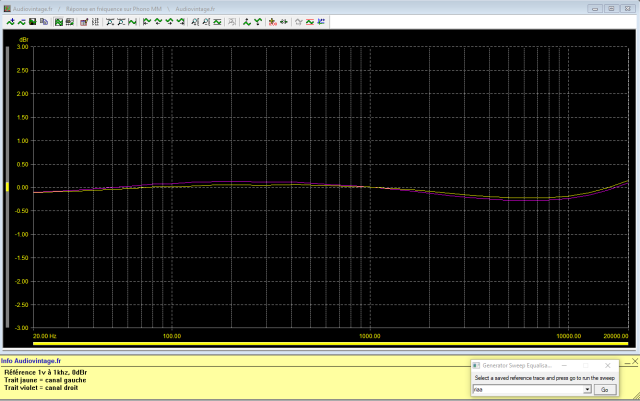

Luxman C-12 : reponse-en-frequence-a-2x1v-en-sortie-entree-phono
Réponse en fréquence à 1v en sortie, entrée phono.

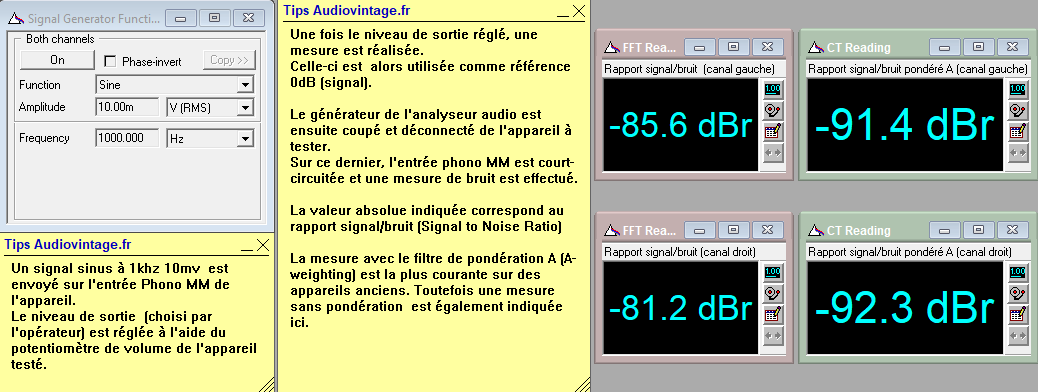

Luxman C-12 : rapport-signal-bruit-a-2x1v-en-sortie-entree-phono
Rapport signal bruit à 1v en sortie, entrée phono.

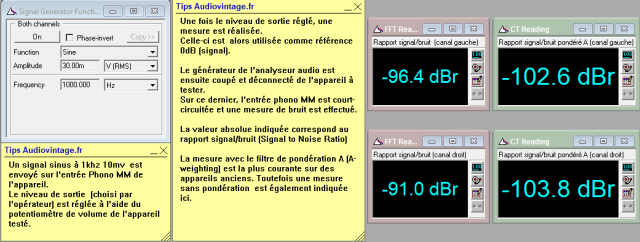

Luxman C-12 : rapport-signal-bruit-a-2x13v-en-sortie-entree-phono
Rapport signal bruit à 13v en sortie, entrée phono.

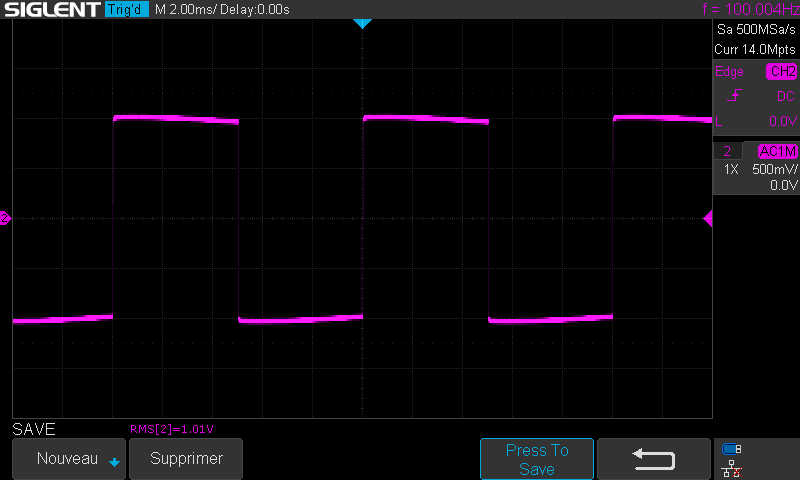

Luxman C-12 : signal-carre-a-100hz

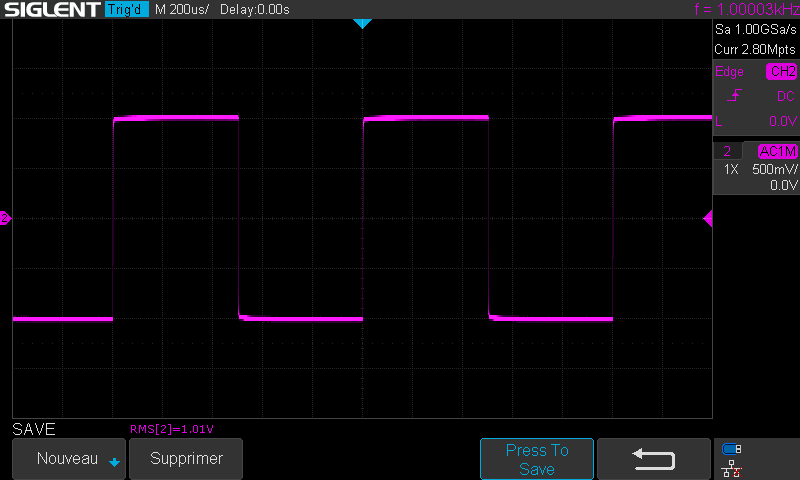

Luxman C-12 : signal-carrea-1khz

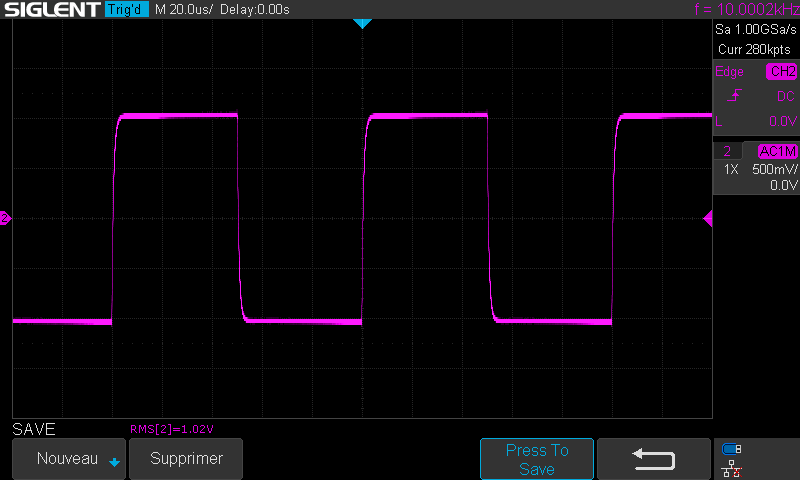

Luxman C-12 : signal-carre-a-10khz

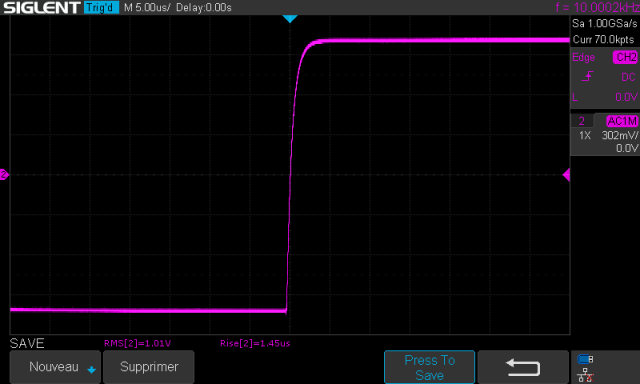

Luxman C-12 : temps-de-montee-a-10khz
Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1v en sortie, entrée aux.

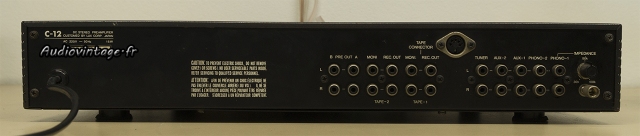

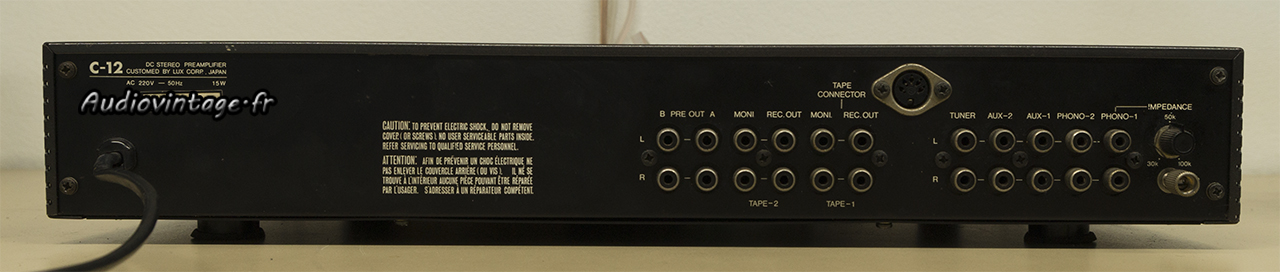

Luxman C-12 : connectique.
Connectique.
