L’heureux propriétaire de cet appareil venant de faire l’acquisition d’un très bel exemplaire de Luxman M-4000, il souhaitait que son préamplificateur Luxman C-1000 soit révisé pour disposer d’un ensemble donnant le meilleur de lui-même.

Il s’agit d’une version « early » du C-1000. Contrairement à la version suivante, il ne dispose pas d’un switch permettant de désactiver le système de muting automatique quand on touche la partie « extérieure » du bouton de volume.
En effet, il arrive assez souvent qu’on active ce muting sans le vouloir, c’est assez frustrant, Luxman a donc corrigé sa copie dans les modèles plus « modernes ».
Je rajouterai donc un switch à l’arrière de cet appareil pour désactiver/activer ce muting sensitif.

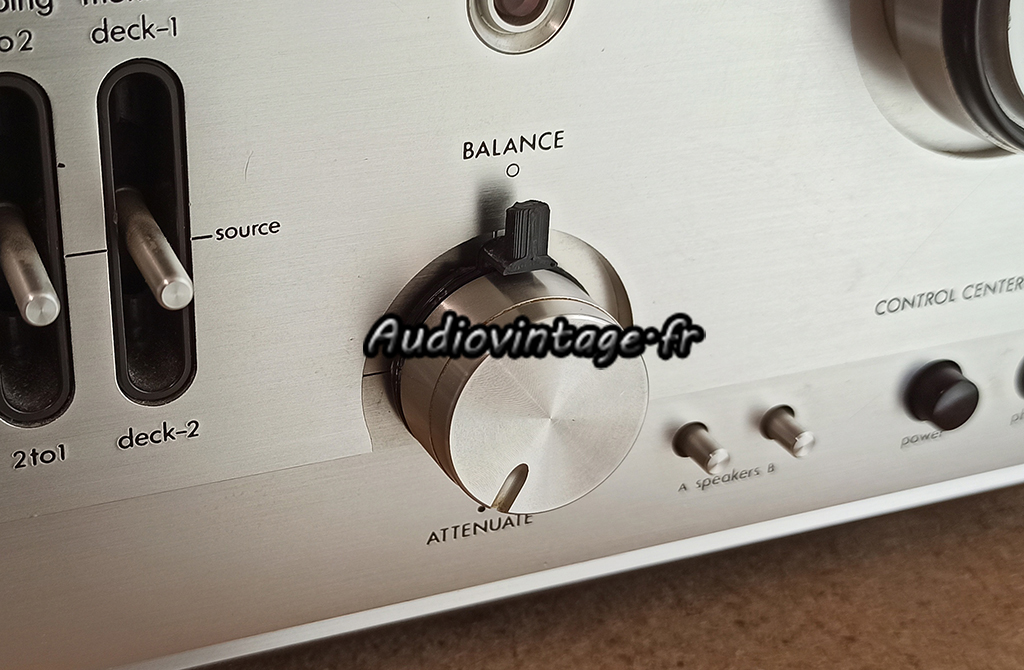

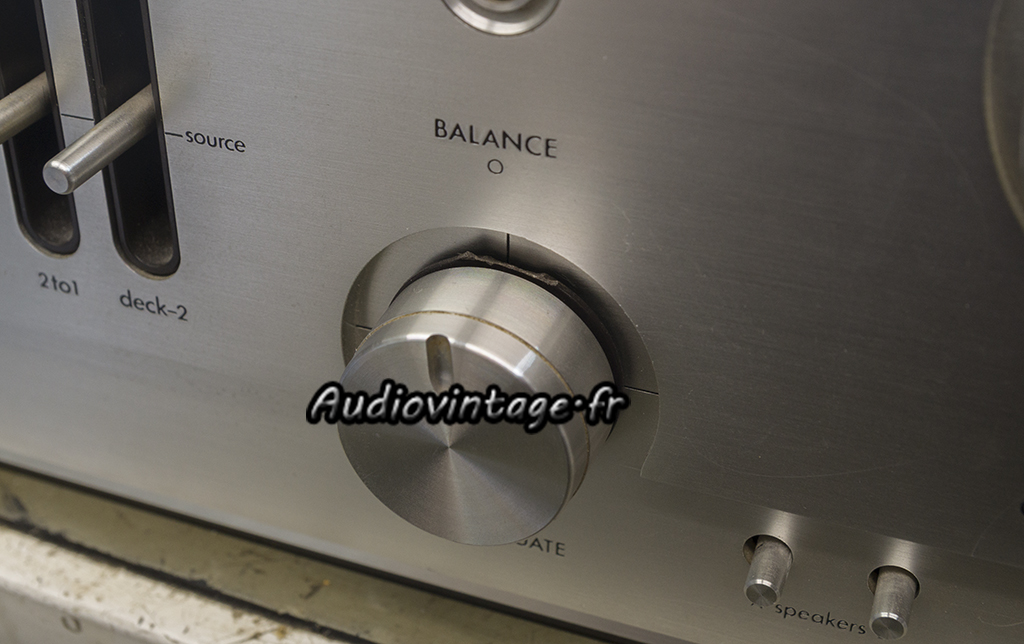

Problème ennuyeux, la commande balance est cassée.

Redessiner la commande complète en 3D est probablement facile à faire pour professionnel ou un amateur éclairé du dessin 3D, ce que je ne suis absolument pas.

Par contre, je suis capable de dessiner une pièce différente pour réparer la commande.

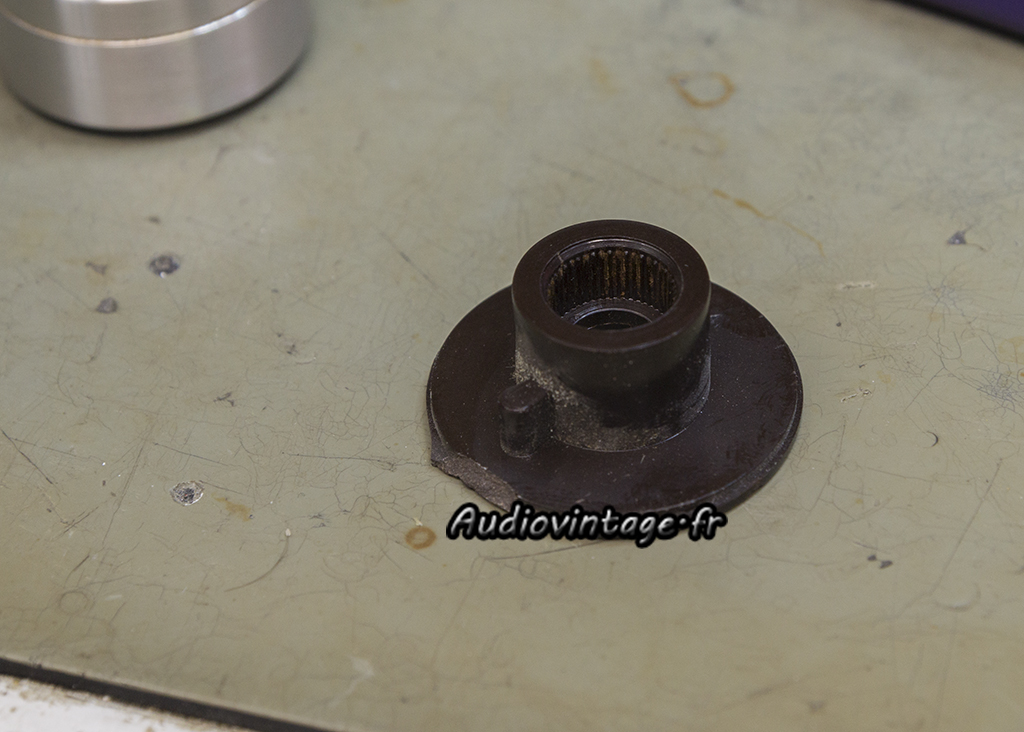

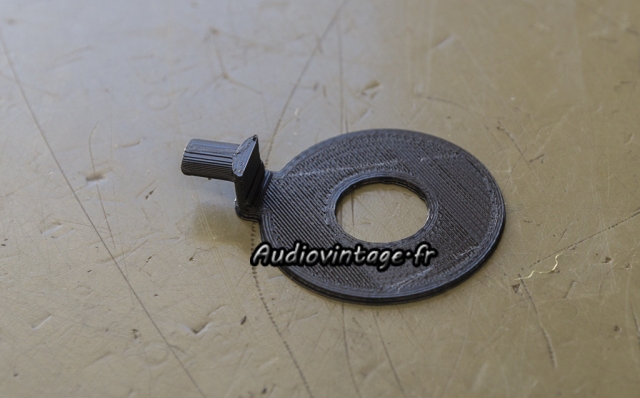

Ce qui donne ceci.

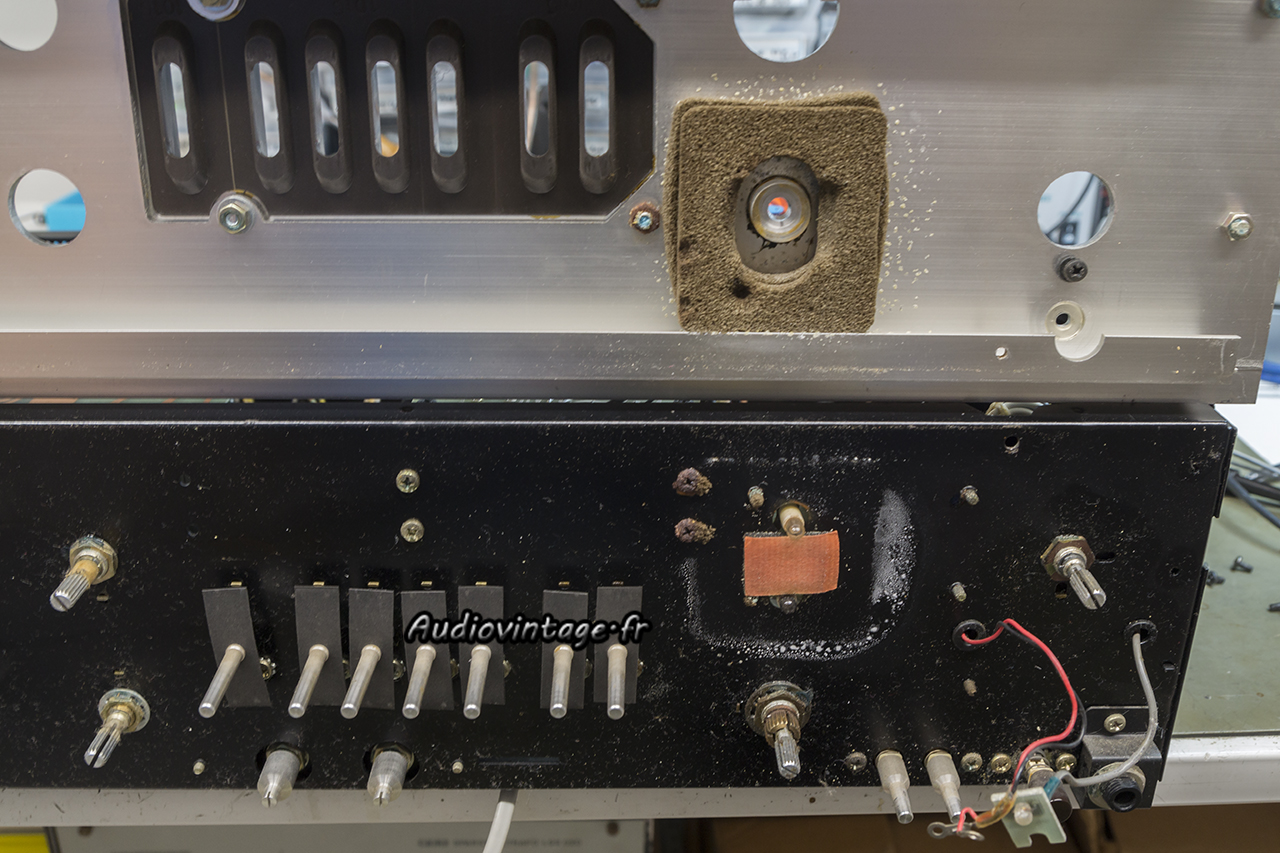

Sur cette série, le retrait de la façade rend visible l’oxydation apportée par la mousse qui se charge d’humidité au fil des ans.
Sur cet exemplaire, peu de dégâts, tant mieux. Un bon nettoyage, quelques vis neuves, une nouvelle mousse et le problème sera réglé.

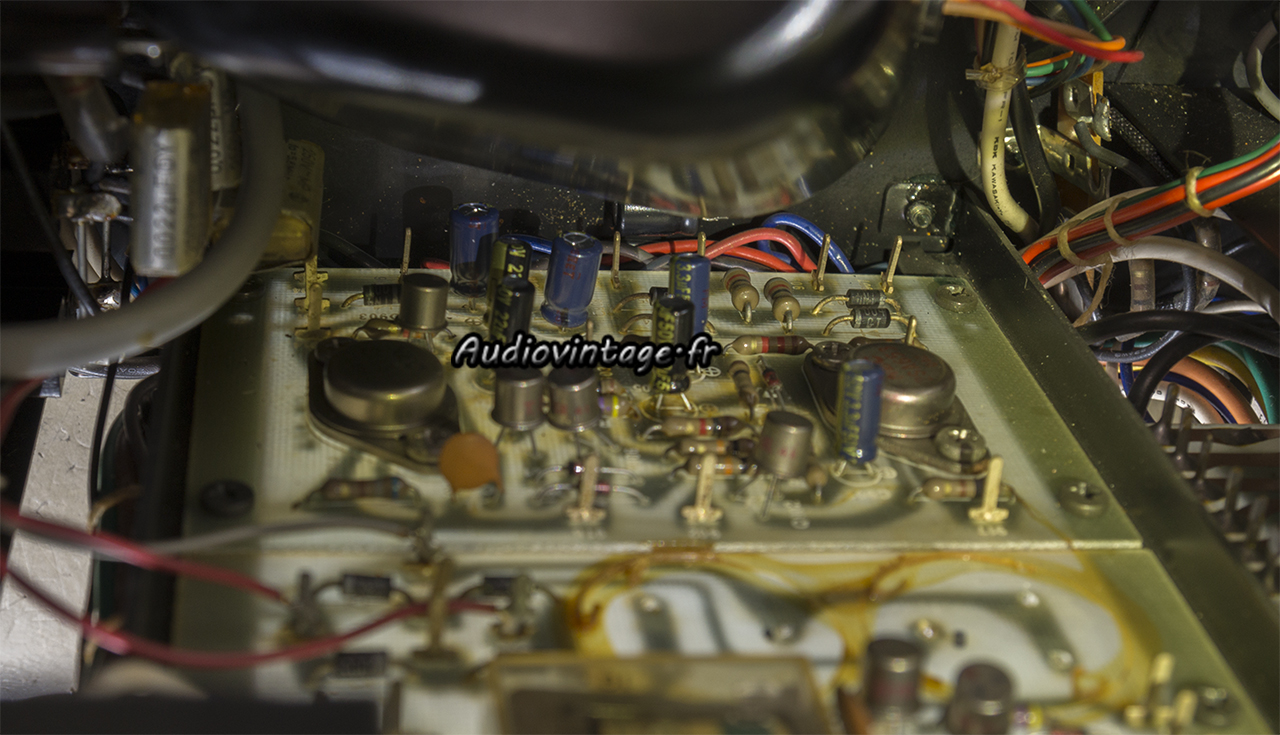

Le circuit d’alimentation.

Condensateurs chimiques neufs.

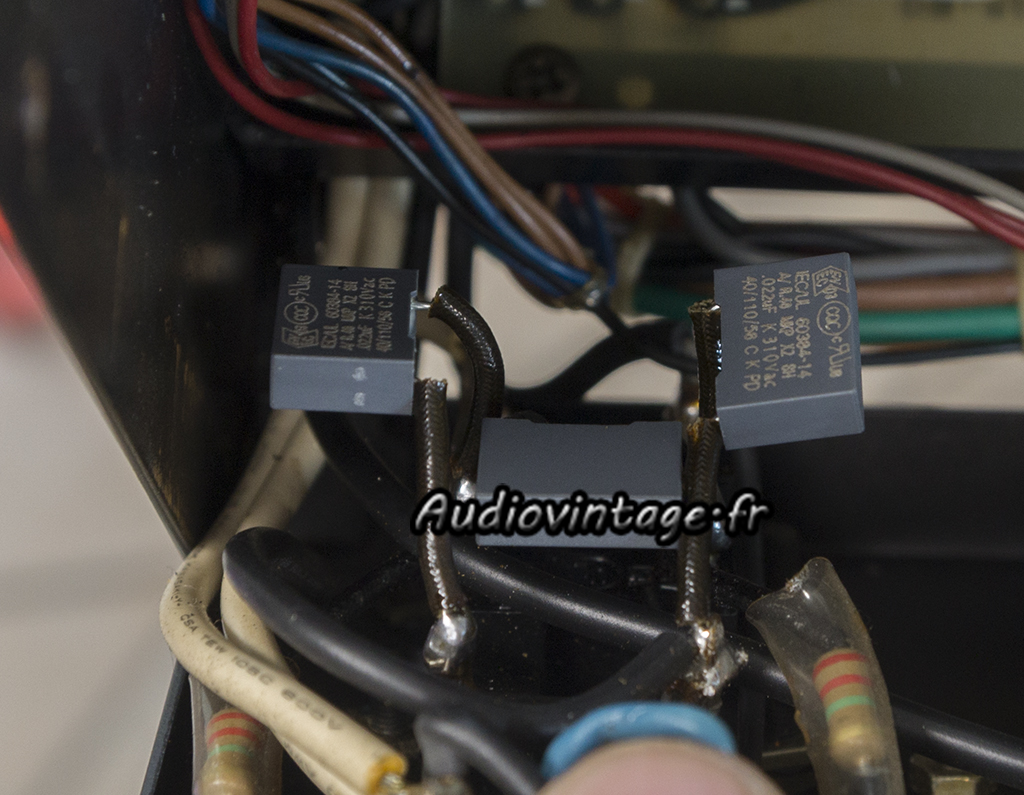

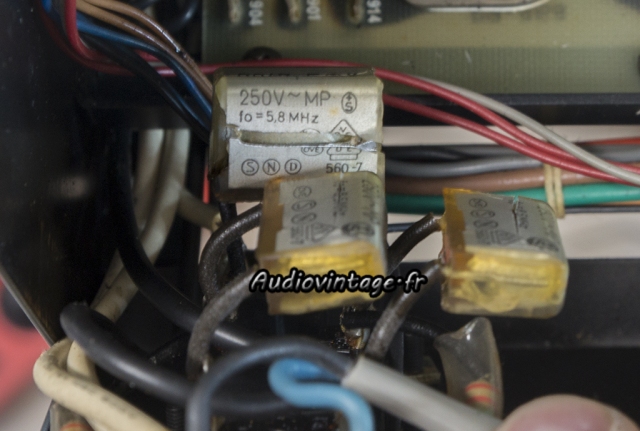

Les rifa sont kaput.

Et ils sont donc remplacés. Le switch on/off a été contrôlé pour s’assurer de son intégrité.

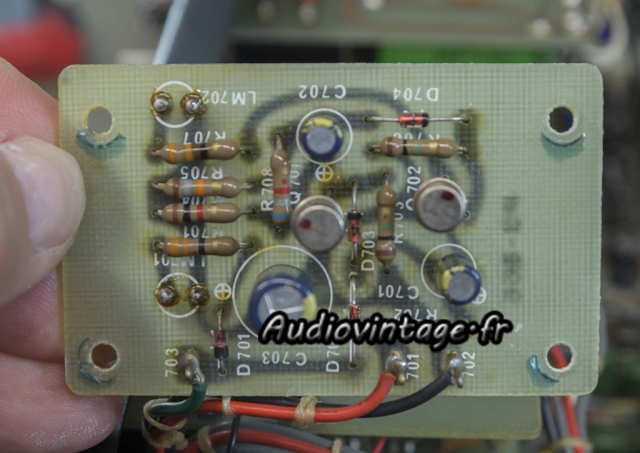

Le circuit de gestion du voyant et ses deux ampoules HS.

Le même, révisé avec ses deux ampoules neuves.

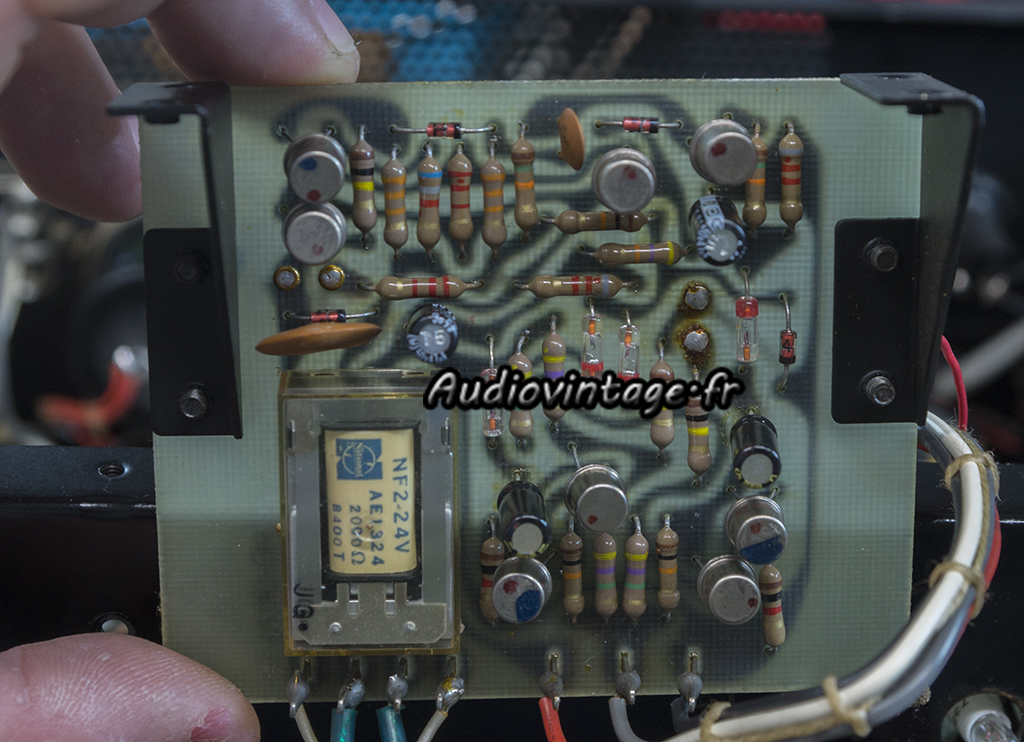

Le circuit de muting.

Révisé.

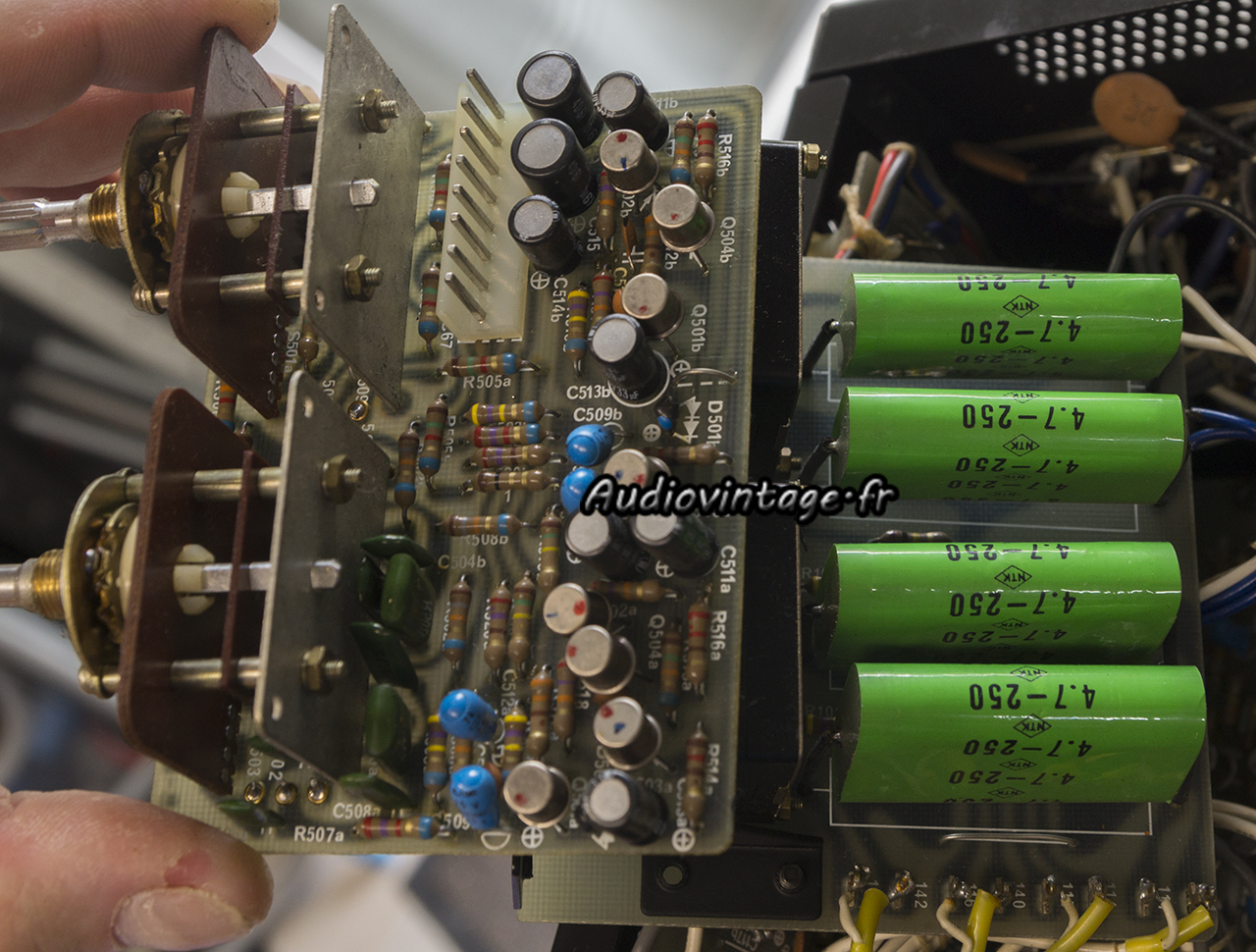

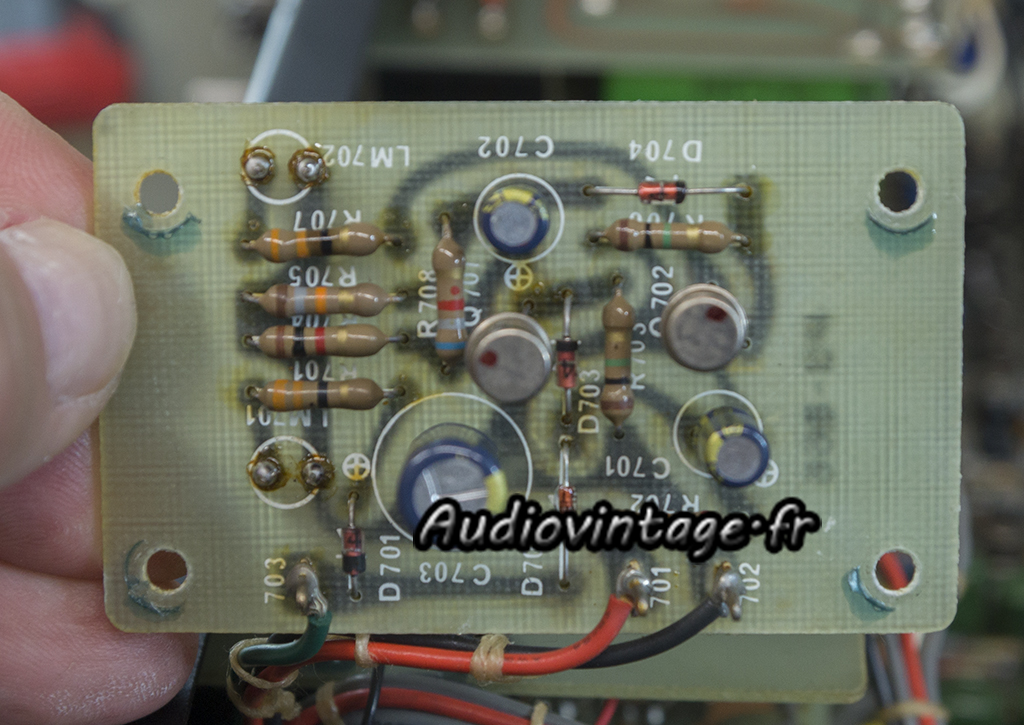

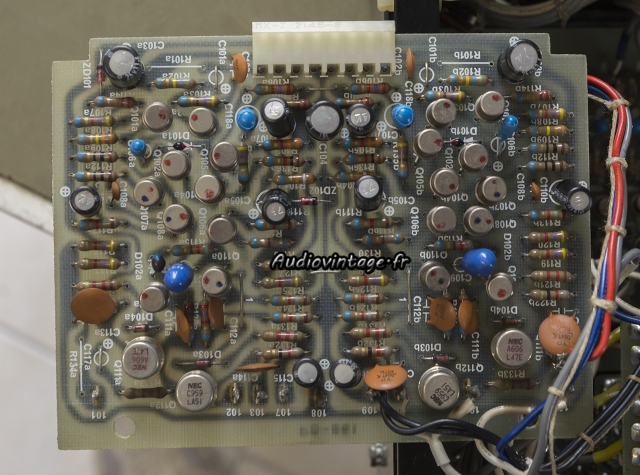

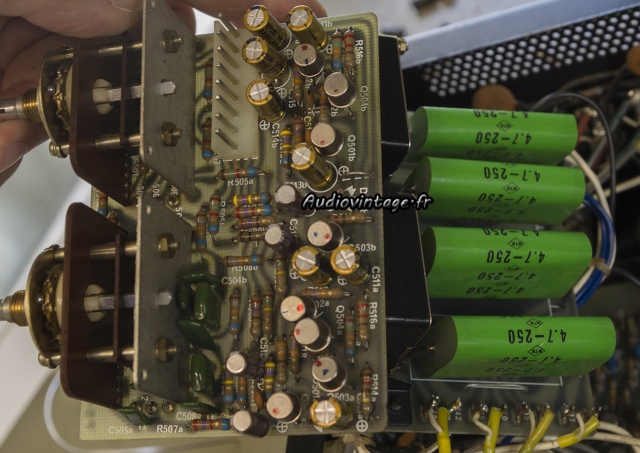

Le circuit de tonalité.

Tous les condensateurs chimiques ont été remplacés ainsi que certaines diodes.

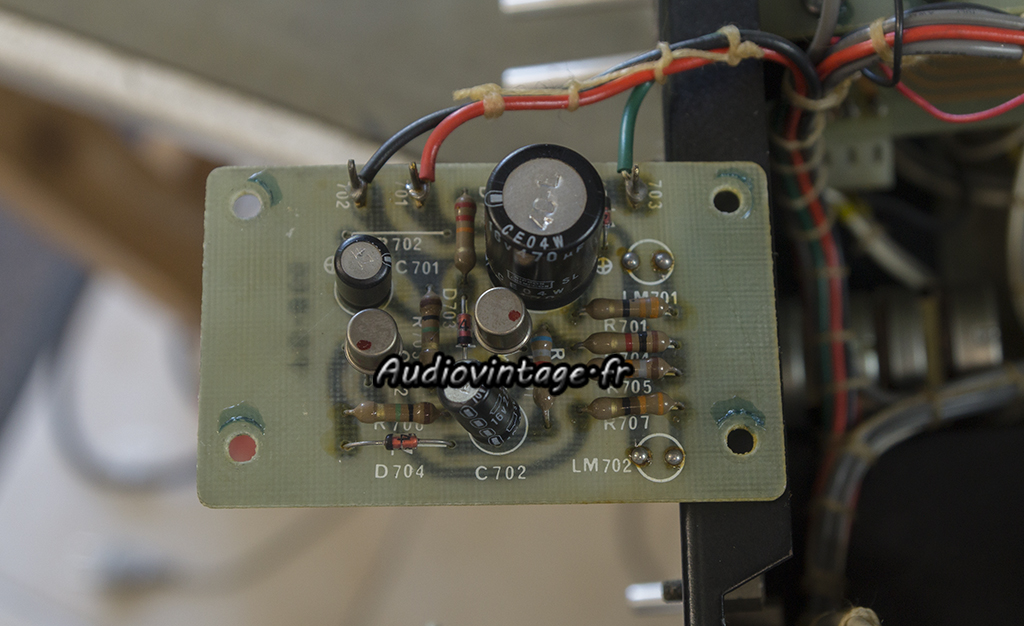

L’étage phono.

Condensateurs chimiques neufs.

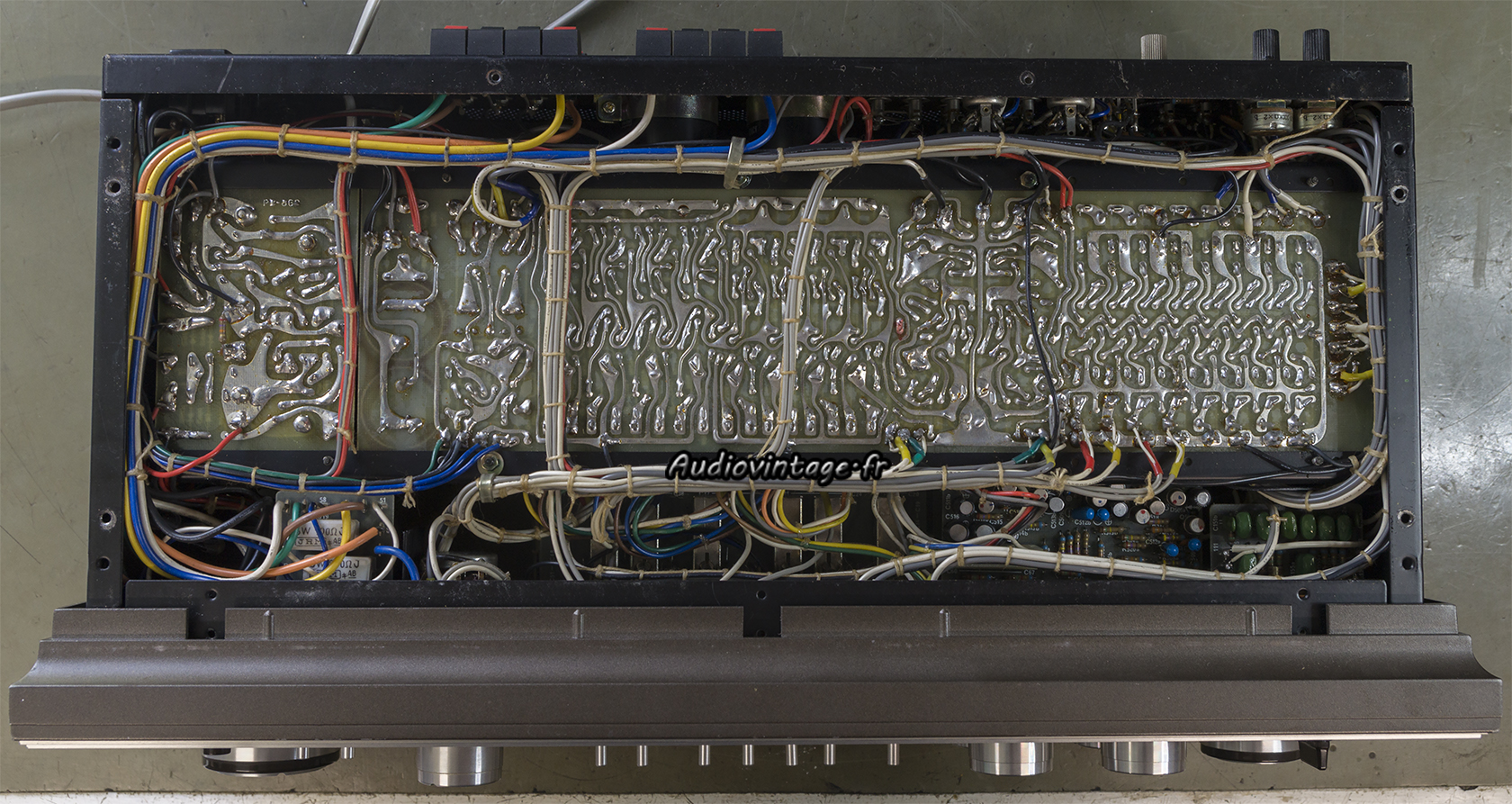

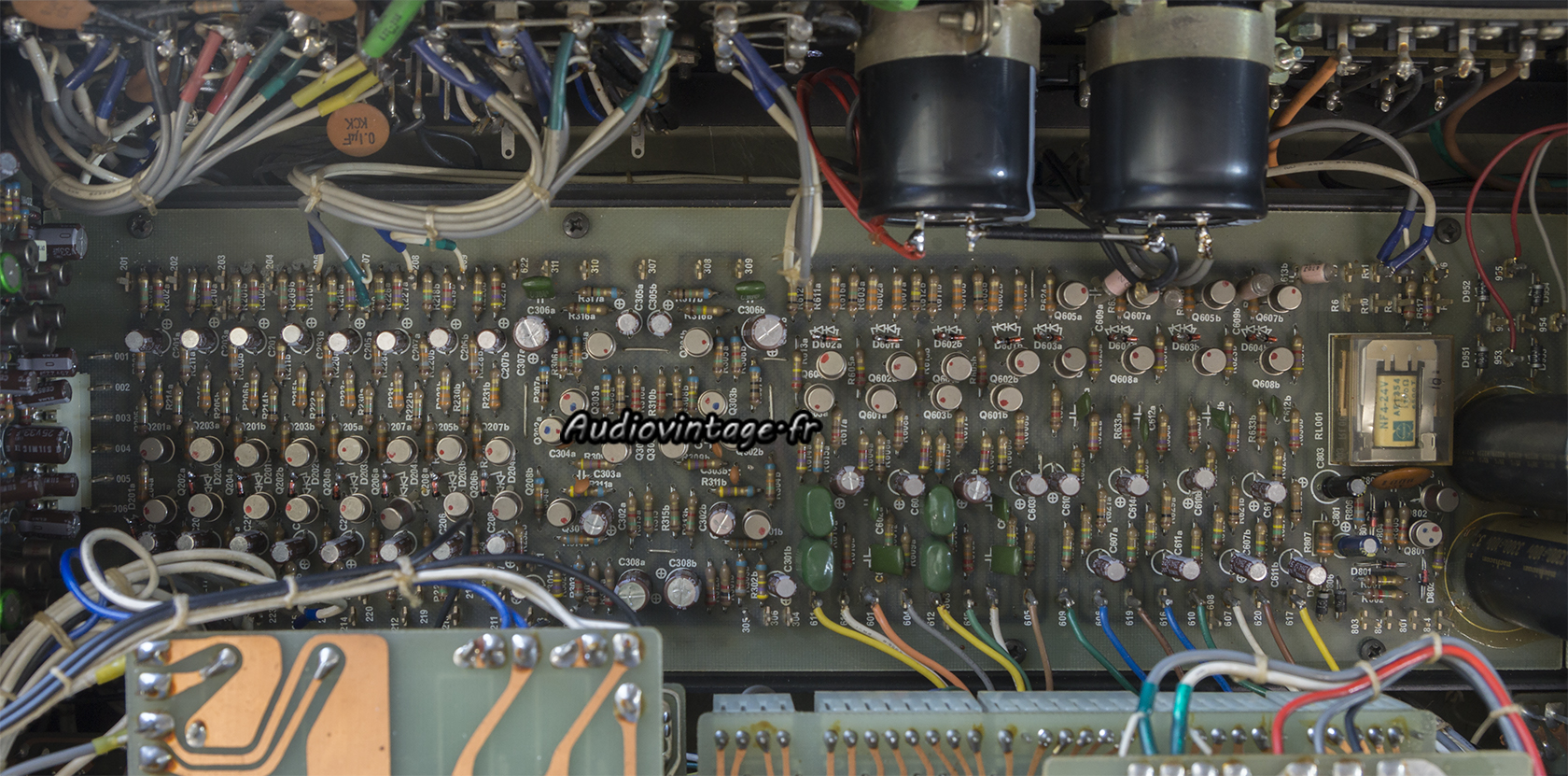

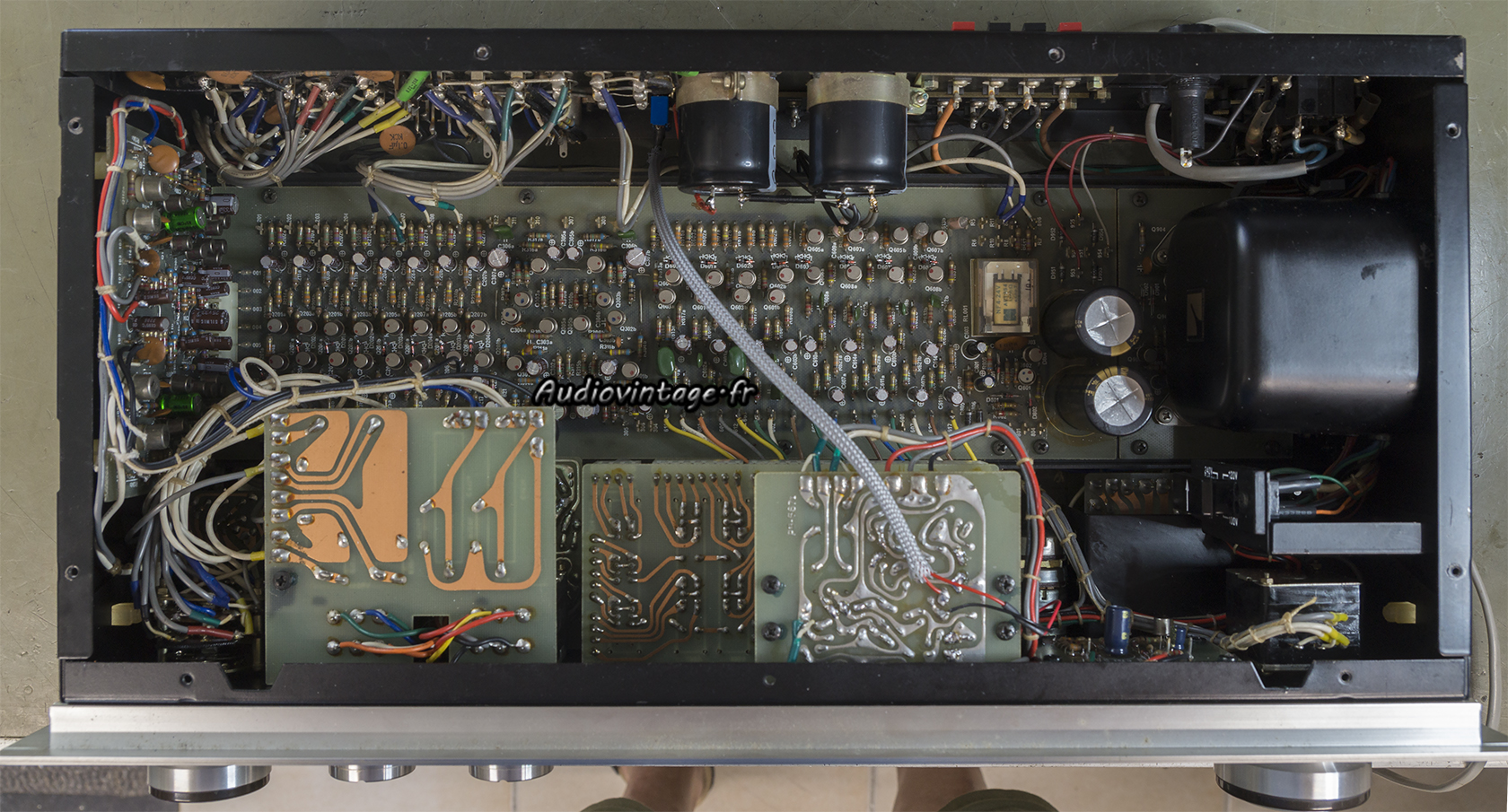

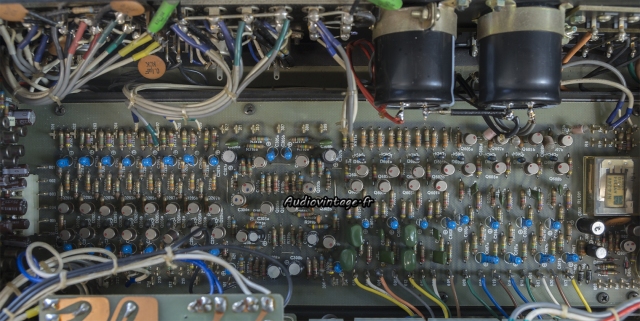

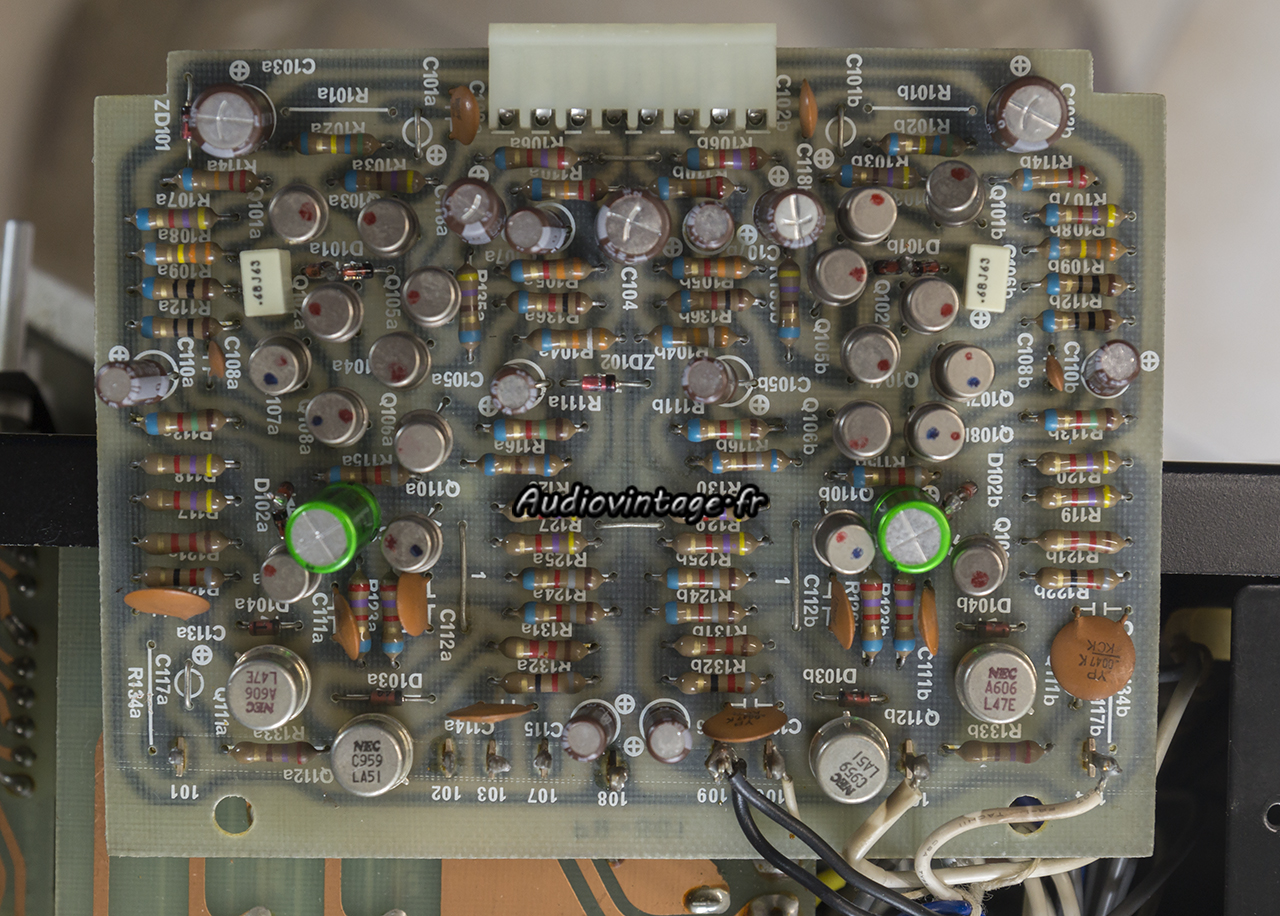

Le circuit principal.

Tous les condensateurs chimiques sont remplacés ainsi que de nombreuses diodes.
Suite à l’intervention, un essai sur l’entrée tuner montrera un canal en défaut, un transistor sera remplacé pour résoudre cette panne.

Commandes nettoyées. Montage du switch à l’arrière de l’appareil pour activer/désactiver le muting sensitif. Terminé.

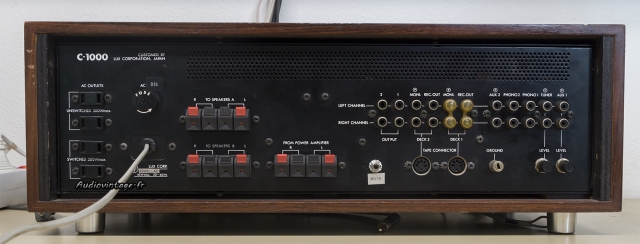

Connectique.

Les mesures sur entrée Aux :

Distorsion à 1v en sortie, entrée aux, tone defeat.

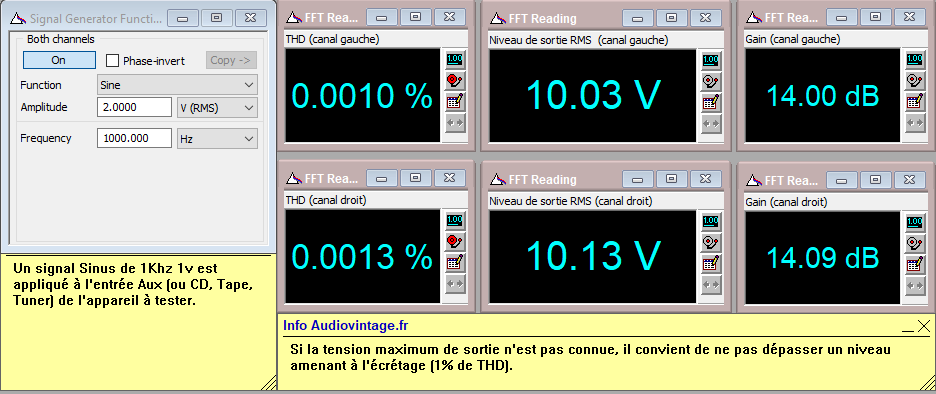

Distorsion à 10v en sortie, entrée aux, tone defeat.

Réponse en fréquence à 1v en sortie, entrée aux, tone defeat.

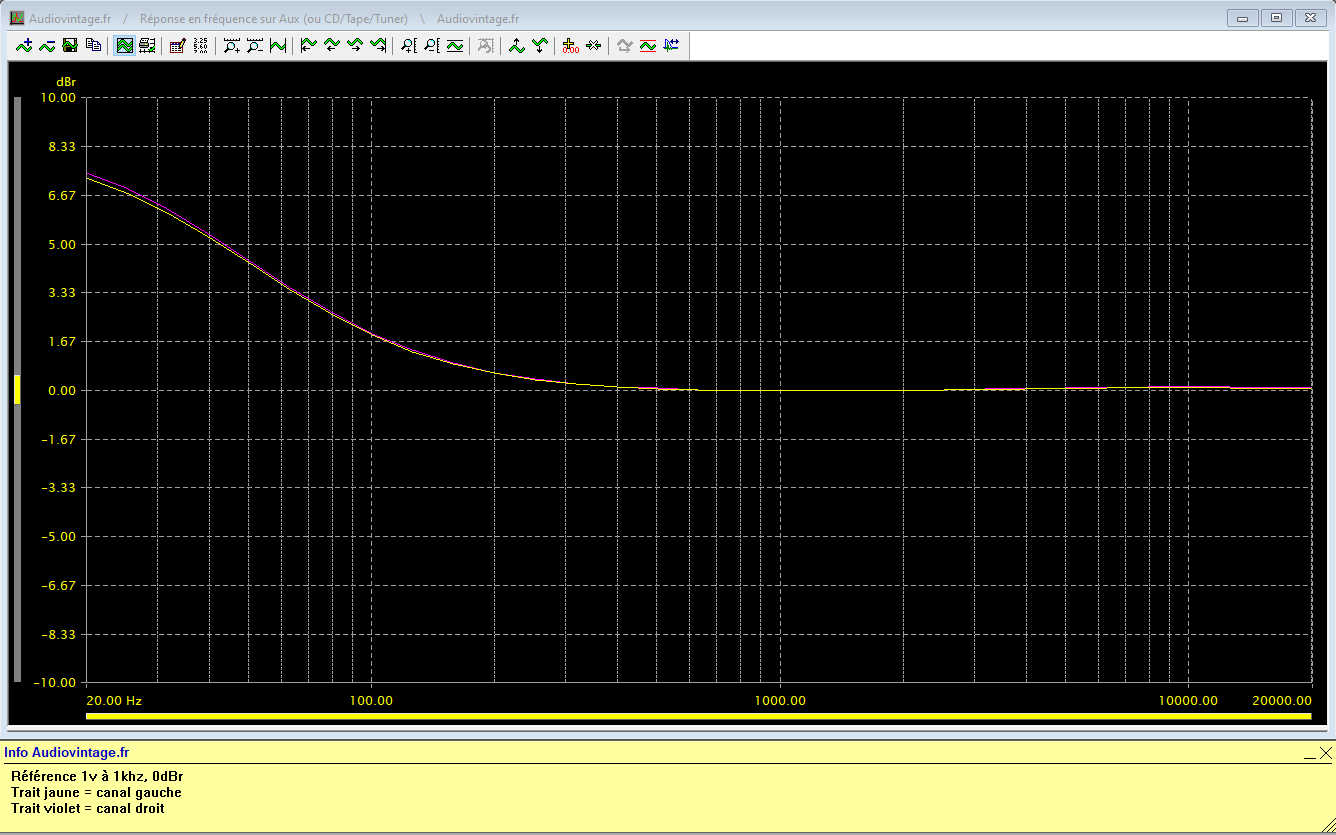

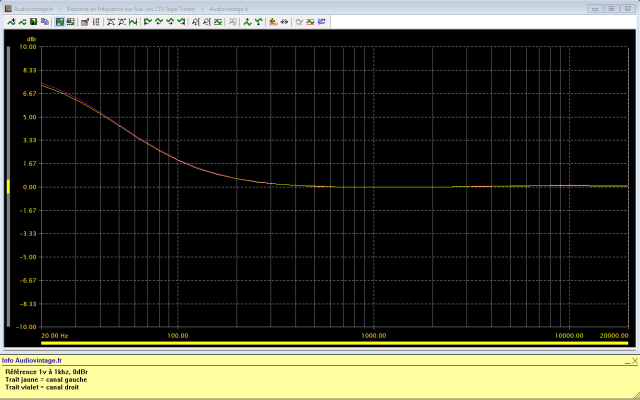

Réponse en fréquence à 1v en sortie, entrée aux, tone defeat, low boost.

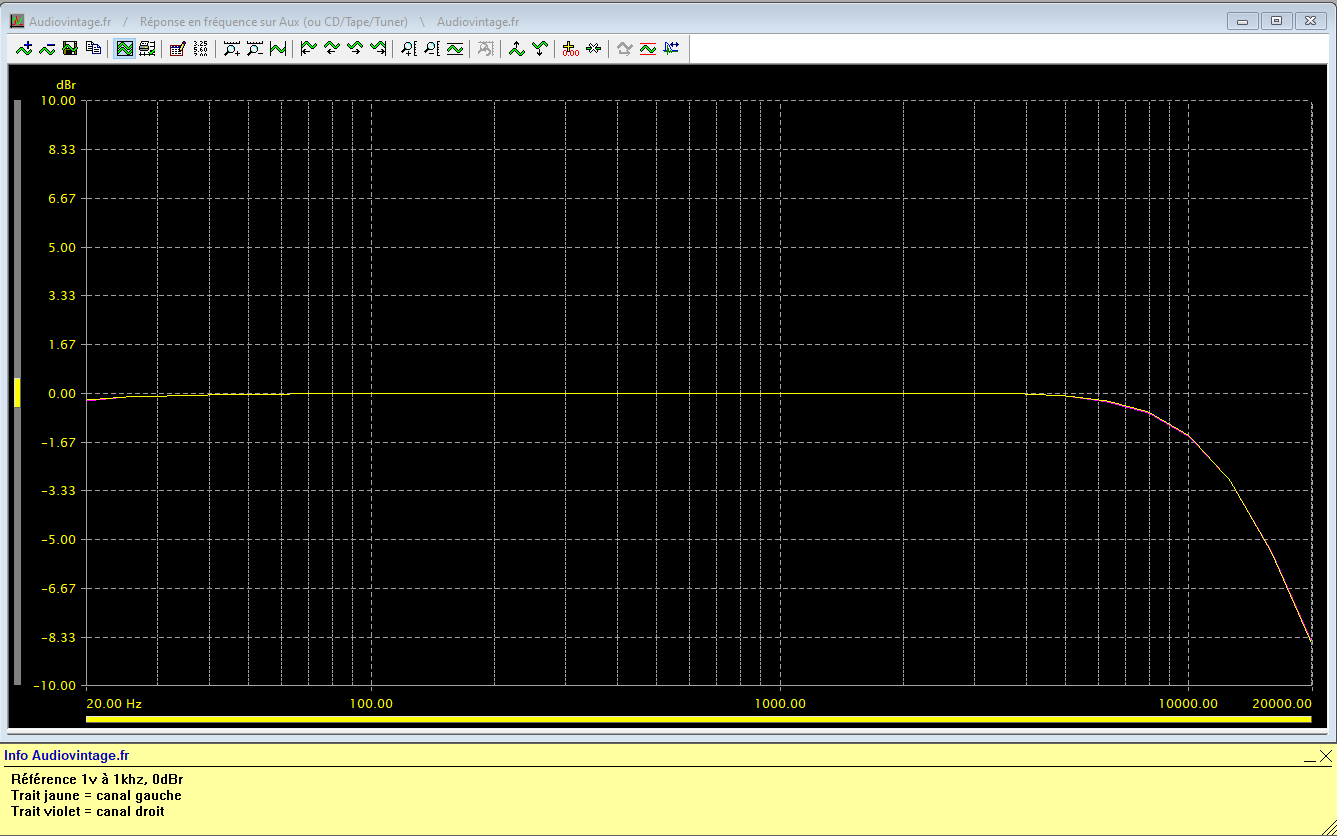

Réponse en fréquence à 1v en sortie, entrée aux, tone defeat, filtres 10hz et 12khz.

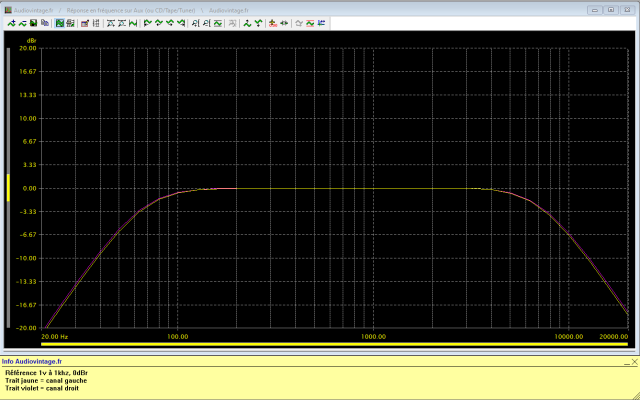

Réponse en fréquence à 1v en sortie, entrée aux, tone defeat filtres 70hz et 7khz.

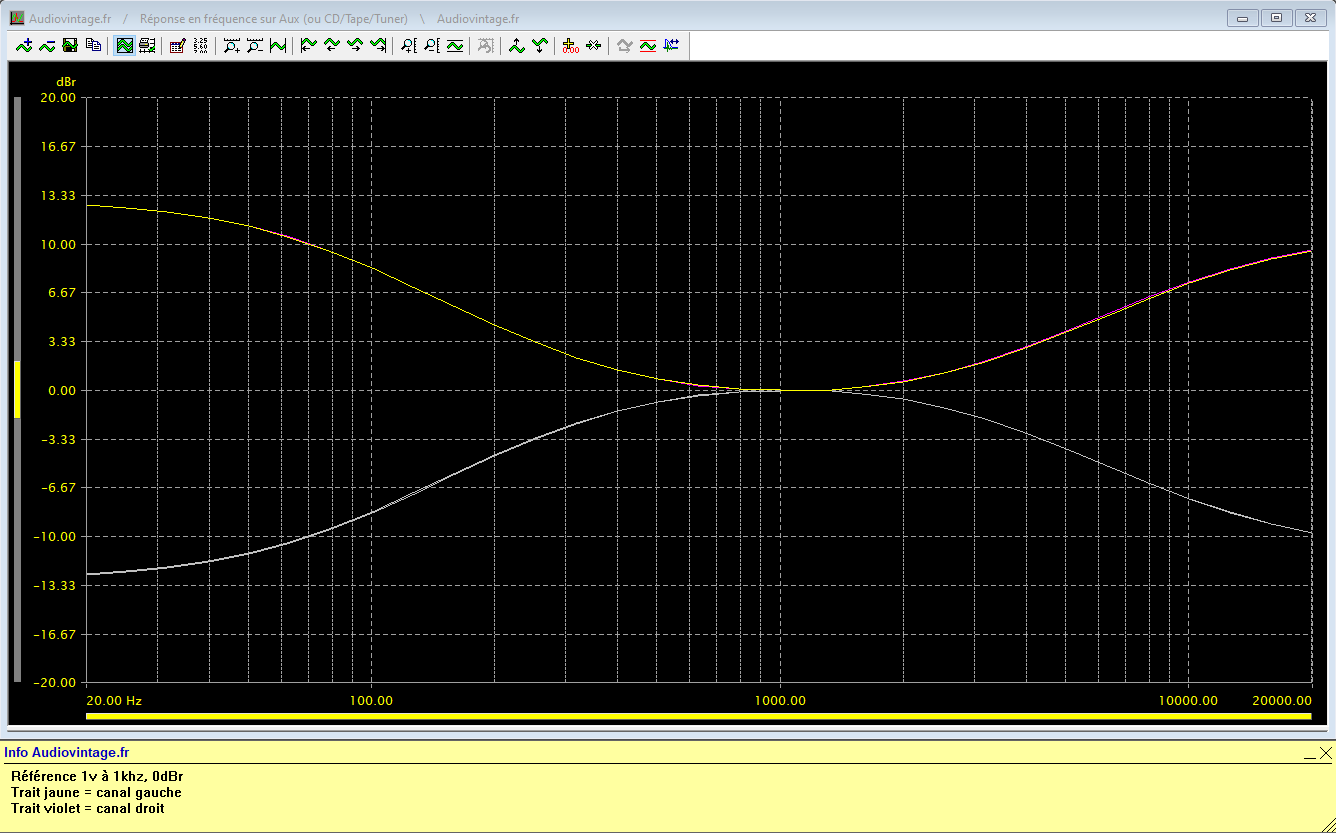

Réponse en fréquence à 1v en sortie, entrée aux, correcteurs de tonalité au mini puis au maxi (30hz/3khz).

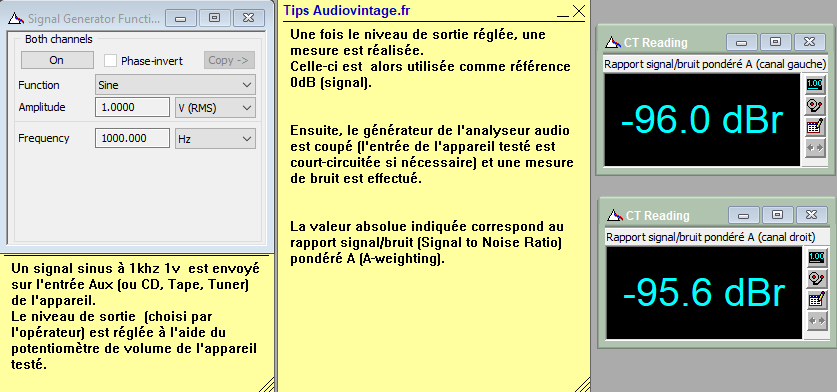

Rapport signal bruit à 1v en sortie, entrée aux, tone defeat.

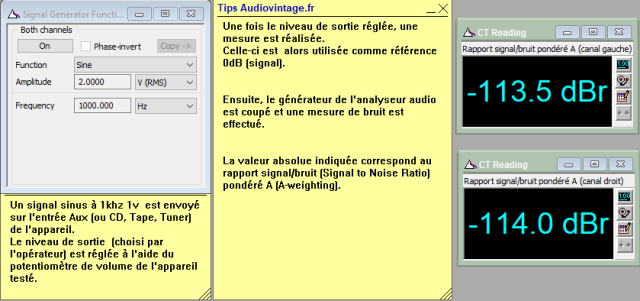

Rapport signal bruit à 10v en sortie, entrée aux, tone defeat.

Les mesures sur entrée phono :

Distorsion à 1v en sortie, entrée phono, tone defeat.

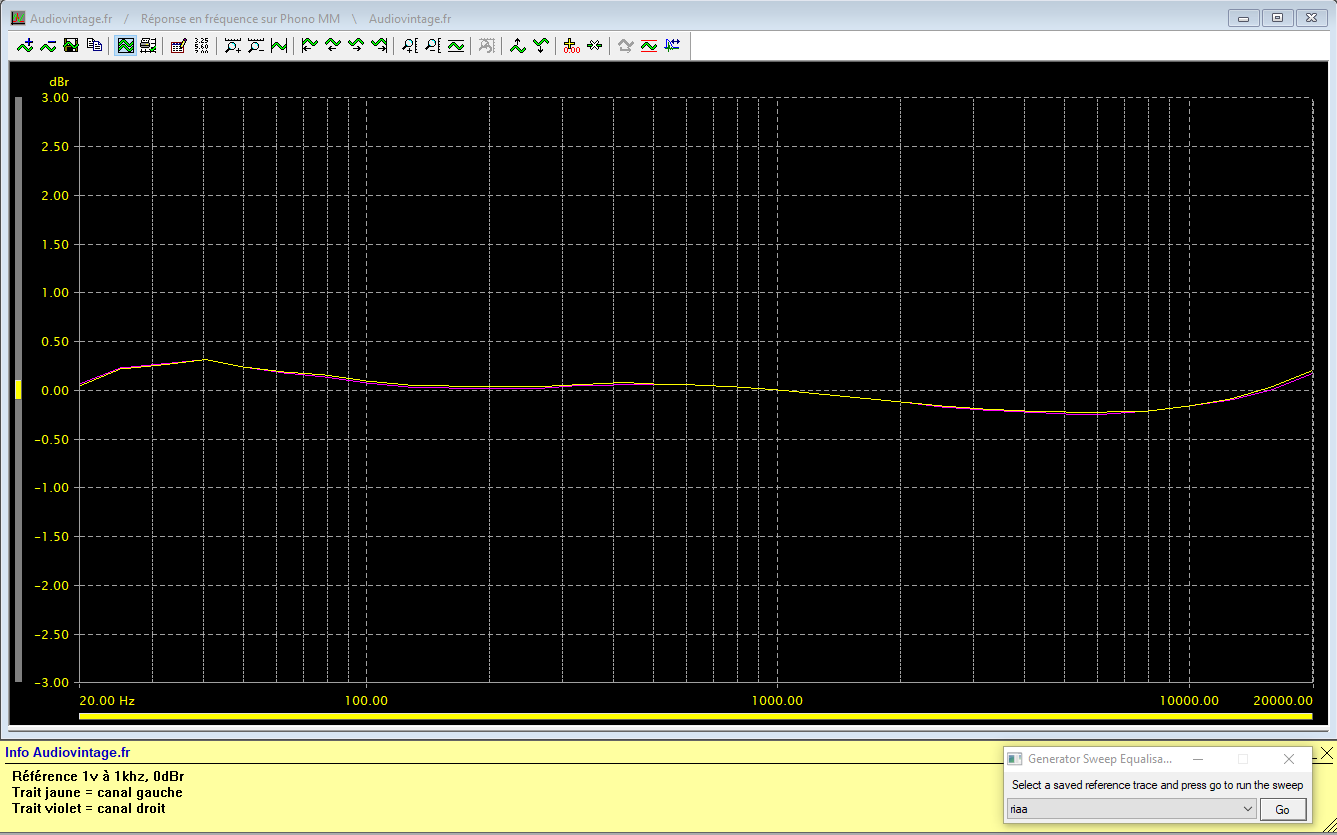

Réponse en fréquence à 1v en sortie, entrée phono, tone defeat.

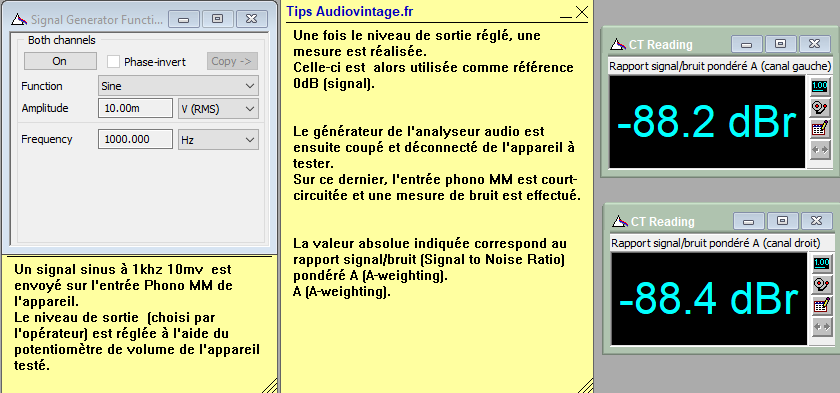

Rapport signal bruit à 1v en sortie, entrée phono, tone defeat.

Rapport signal bruit à 10v en sortie, entrée phono, tone defeat.

Les mesures à l’oscilloscope :

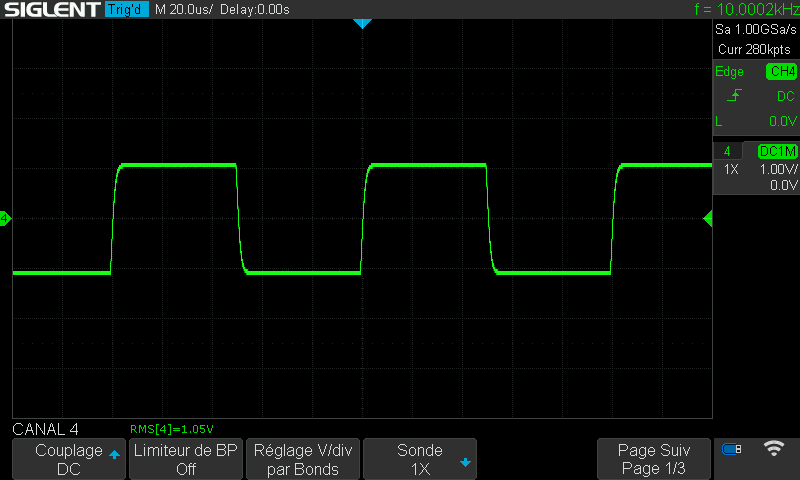

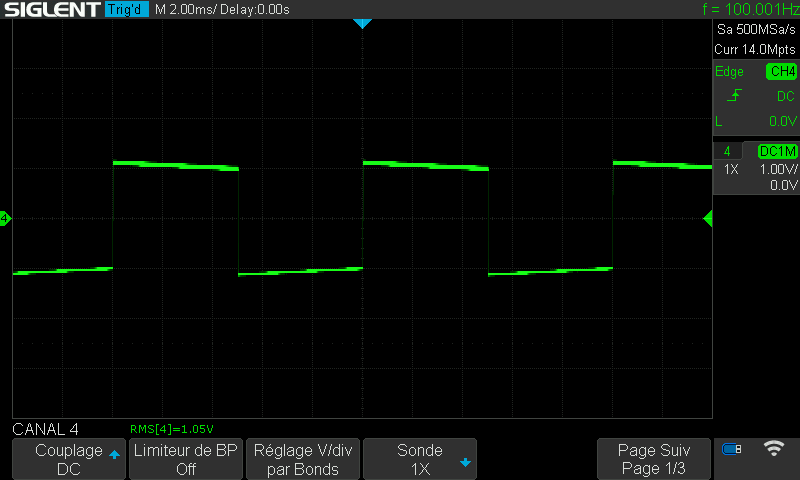

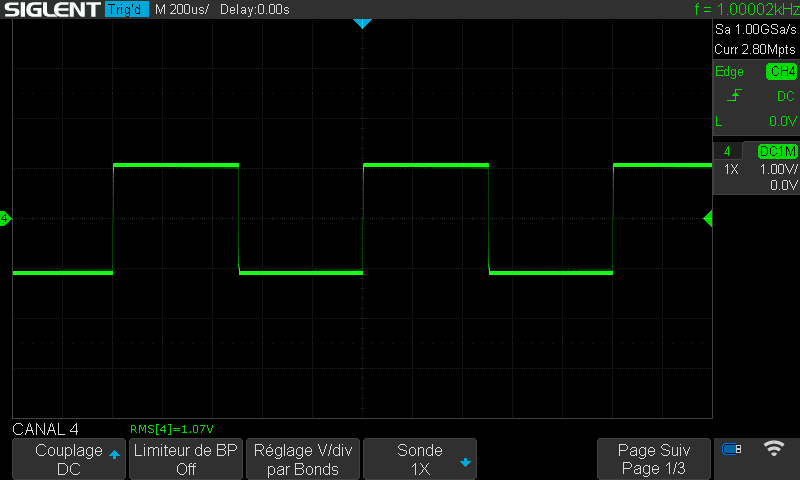

Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1v en sortie, entrée aux.
