Il est communément associé à l’excellent bloc de puissance Citation Twelve, c’est au tour d’un préamplificateur Harman Kardon Citation Eleven de bénéficier d’une bonne révision.

Il est fonctionnel et a déjà eu droit à une ou plusieurs interventions passées. Quelques condensateurs chimiques remplacés (pas d’une qualité folle) tout comme le potentiomètre de volume (parfois problématique sur ce modèle).

Le circuit d’alimentation.

Condensateurs chimiques neufs.

L’étage phono.

Chimiques neufs également.

Les deux circuits de tonalité et le circuit de sortie.

Condensateurs chimiques neufs ici aussi.

Le tout est remonté, quelques commandes sont nettoyées, la connectique RCA est désoxydée, le fusible général, incorrect, est remplacé.
Enfin, le nouveau condensateur « canette » d’alimentation est monté sur un adaptateur imprimé en 3D.
Terminé.

Connectique.

Les mesures sur entrée Aux :

Distorsion à 1v en sortie, entrée aux, tone defeat.

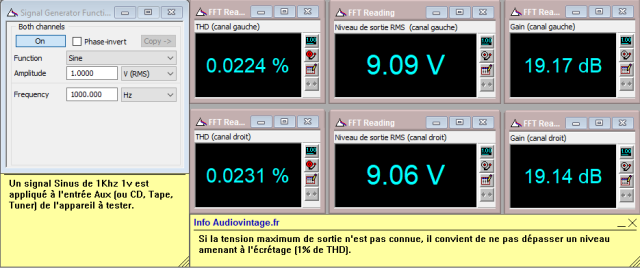

Distorsion à 9v en sortie, entrée aux, tone defeat.

Réponse en fréquence à 1v en sortie, entrée aux, tone defeat.

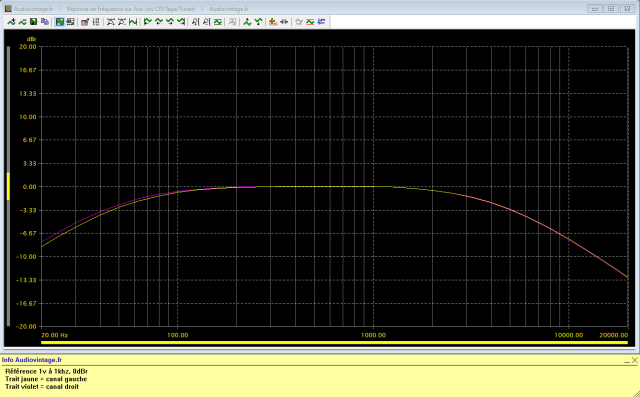

Réponse en fréquence à 1v en sortie, entrée aux, tone defeat, filtres activés.

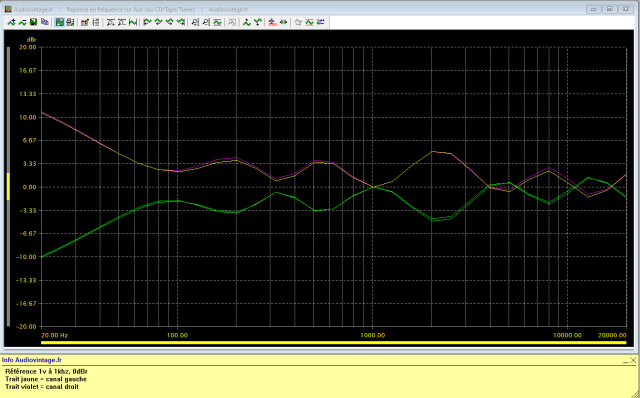

Réponse en fréquence à 1v en sortie, entrée aux, égaliseur au mini puis au maxi.

Rapport signal bruit à 1v en sortie, entrée aux, tone defeat.

Rapport signal bruit à 9v en sortie, entrée aux, tone defeat.

Les mesures sur entrée phono :

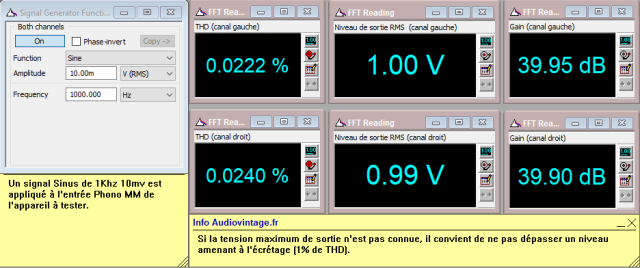

Distorsion à 1v en sortie, entrée phono, tone defeat.

Réponse en fréquence à 1v en sortie, entrée phono, tone defeat.

Rapport signal bruit à 1v en sortie, entrée phono, tone defeat.

Rapport signal bruit à 9v en sortie, entrée phono, tone defeat.

Les mesures à l’oscilloscope :

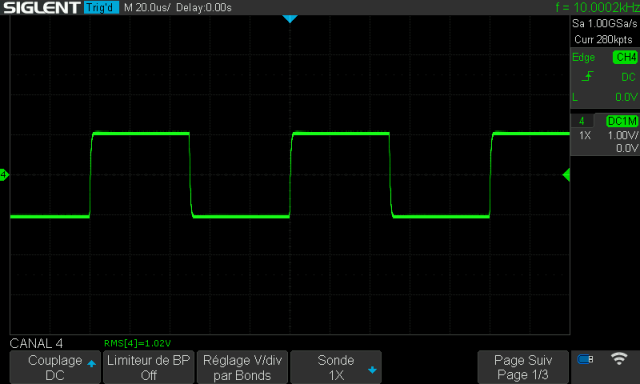

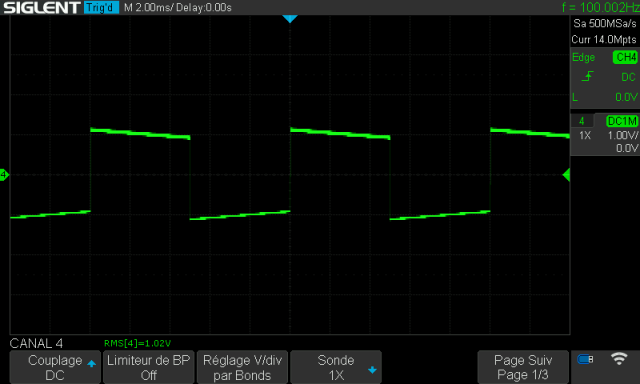

Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1v en sortie, entrée aux, tone defeat.
