Onkyo P-388F

Onkyo P-388F : le nécessaire, rien de plus.
Si je vous disais que le propriétaire de ce préamplificateur Onkyo P-388F réside au Mexique et qu’il est venu en France avec la bête dans sa valise, vous ne me croiriez pas ? Et pourtant…

Bien évidemment, il n’a pas fait le voyage dans le seul et unique but de faire réviser son appareil dans mon atelier, il ne faut quand même pas pousser 🙂

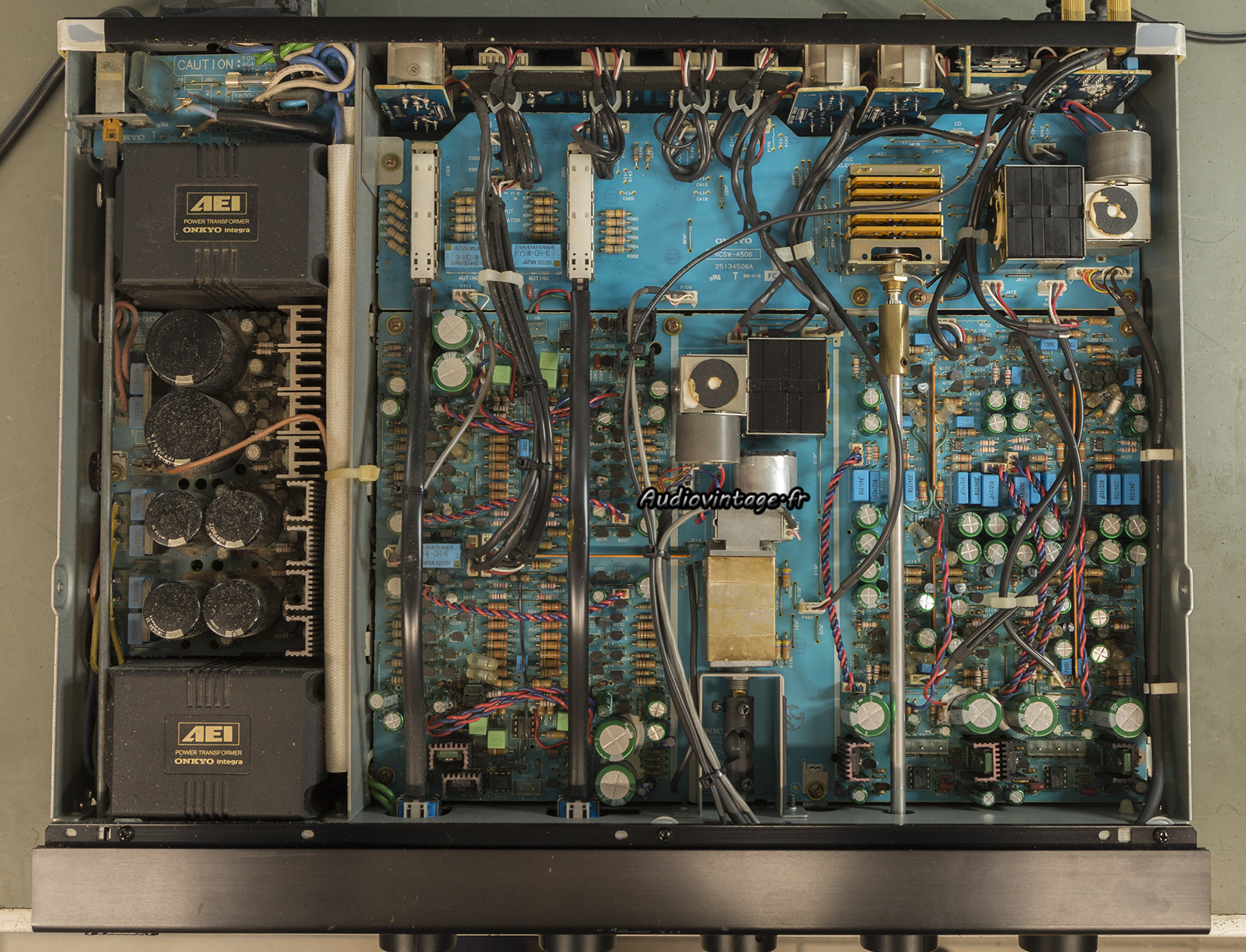

Onkyo P-388F : à son arrivée.
Au premier abord, l’Onkyo fonctionne. Bien sûr, il souffre du traditionnel sélecteur de sources hanté, qui change d’entrée comme ça lui chante. Le propriétaire n’utilisait pas, jusqu’à présent du moins, les entrées phono. Des tests rapides montrent que, comme d’habitude sur ces séries, que ce soit l’étage MC ou MM, aucun ne fonctionne correctement.

Onkyo P-388F : les  innombrables soudures à refaire..

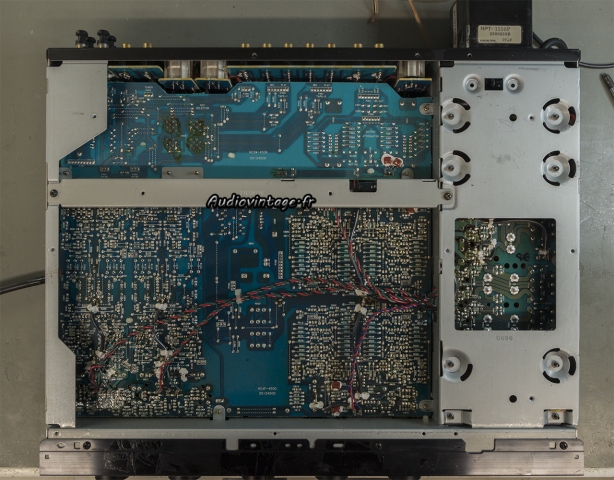

Dessous, c’est ici, à l’abris des regards que meurt en silence une quantité non négligeable de soudures…

Onkyo P-388F : commande de sélecteur de source à revoir.

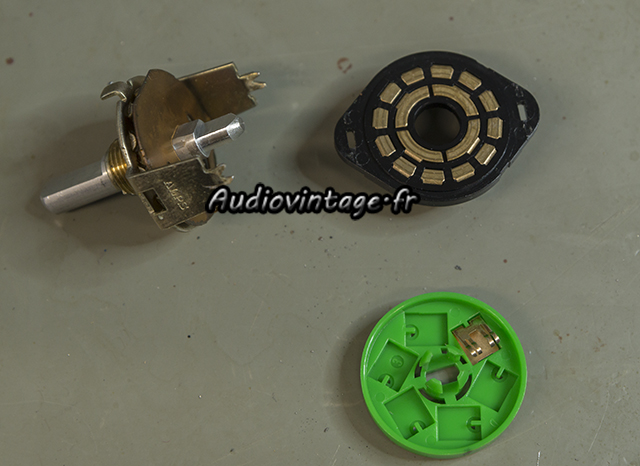

Démontage de la commande qui gère le sélecteur des sources pour les entrées non symétriques.
C’est lui qui déraille.

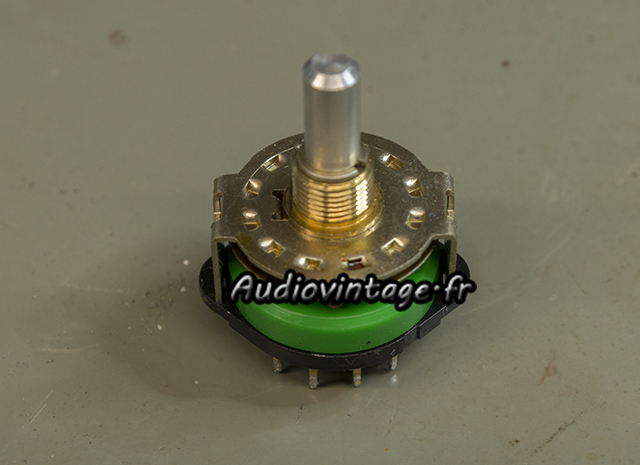

Onkyo P-388F : démontage et nettoyage.
Ouverture, on enlève les petites coquilles si on s’y est pris comme un manche, un filet de jus de citron et.. Ah non, zut, ça c’est les huitres, et obligatoirement des Marennes-Oléron, les meilleures (j’espère avoir droit à un petit geste de la part des producteurs locaux pour cette pub gratuite 🙂 )
Bref, ouverture, nettoyage des contacts. On referme le tout, et on ressoude la commande sur le circuit derrière la façade.

Onkyo P-388F : étages phono à réparer et à réviser.

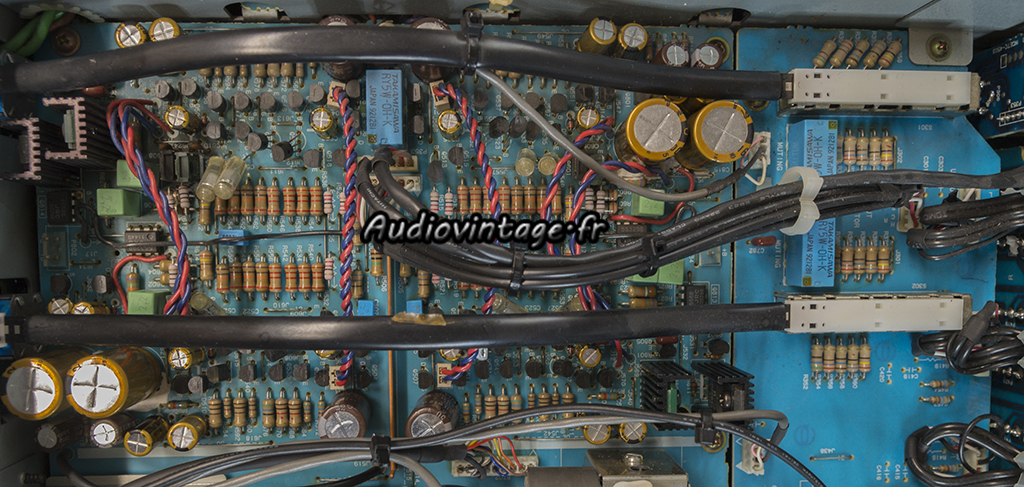

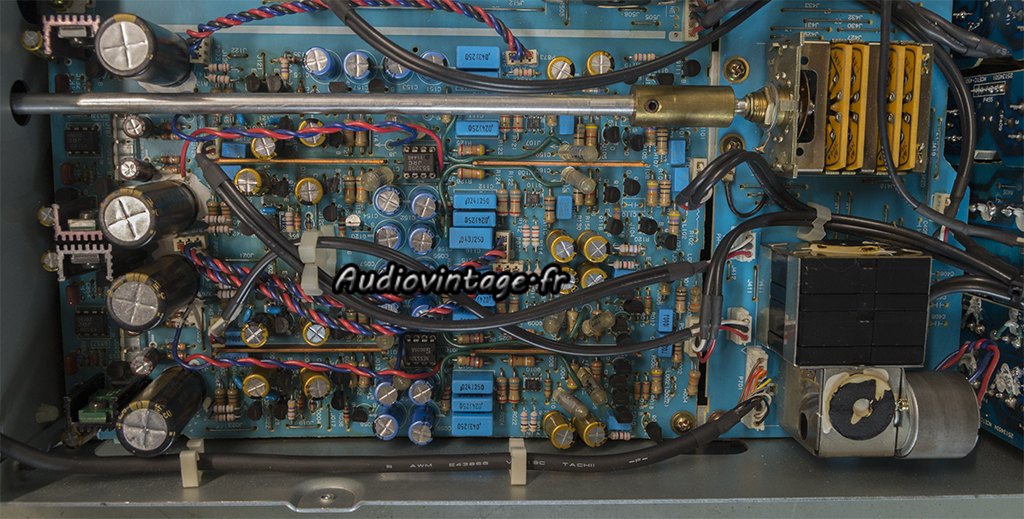

Les étages phono. En bas, l’étage MC (canal gauche HS), en haut l’étage MM (canal droit HS).

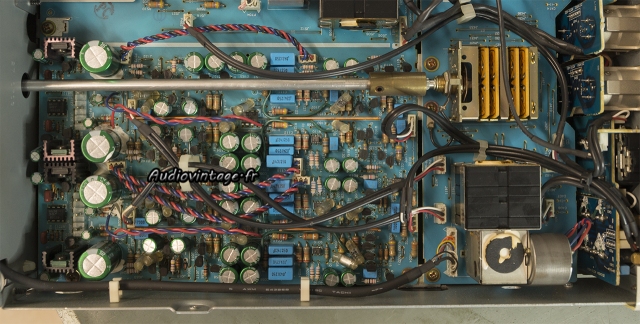

Onkyo P-388F : étages phono révisés.
J’ai beau connaitre assez précisément ces appareils pour en avoir réviser un certain nombre, j’ai engueulé la Terre entière, la voie lactée ainsi que les univers parallèles lors de la réparation et de la révision de cette section.
J’ai tout eu : soudures HS, ampli OP HS, condensateurs polystyrène fondus, transistors HS (dont un reconnu comme un Darlington alors qu’il n’y en pas), condensateurs chimiques en fin de vie… Rien que sur cette section, j’ai passé une grosse journée, autant dire que la facture finale ne révèle qu’une partie le temps passé…

Onkyo P-388F : étage ligne révisé.
La section ligne, les condensateurs chimiques Nichicon Muse étaient complètement cuits ou presque et les soudures en mauvais état. C’est de l’histoire ancienne.

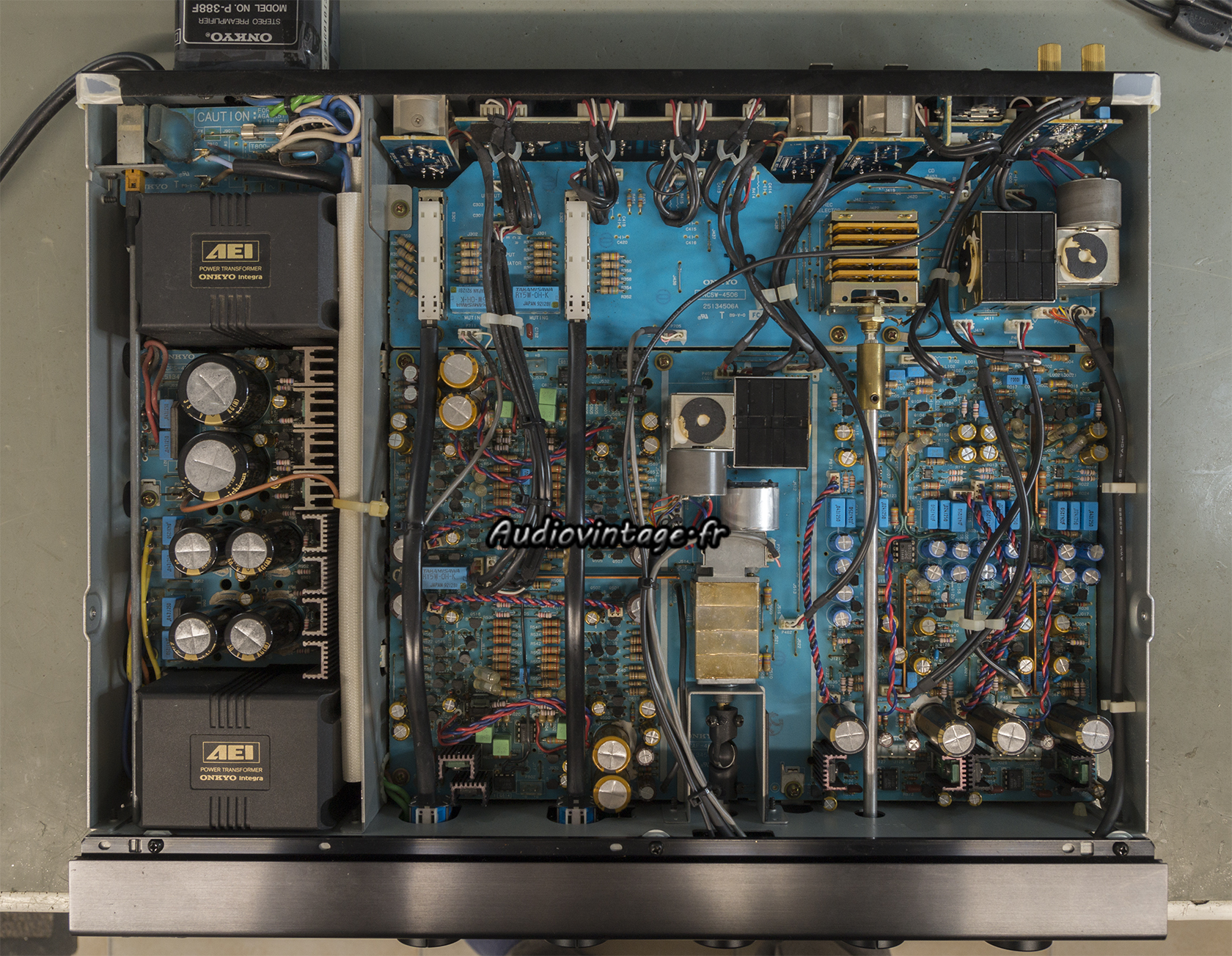

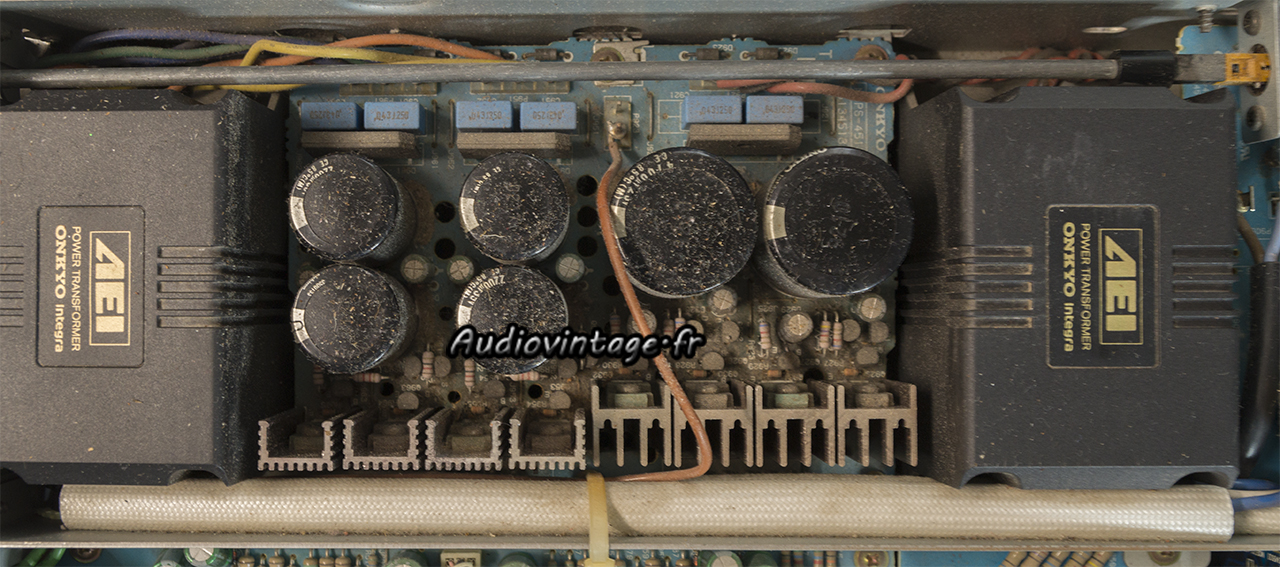

Onkyo P-388F : alimentation à réviser.

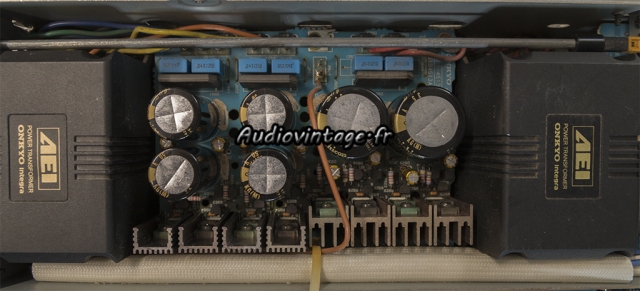

Alimentation.
L’état des petits condensateurs chimiques (que l’on aperçoit sous la poussière) est désastreux.
Les soudures sont aussi bien « mures ».

Onkyo P-388F : alimentation révisée.
Révision complète.

Onkyo P-388F : terminé.
Terminé !

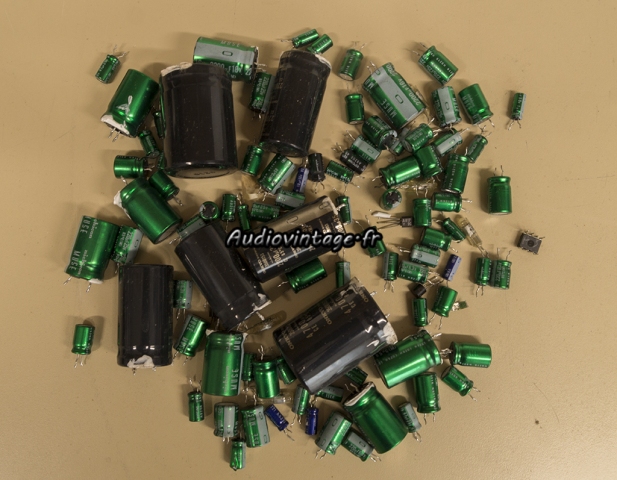

Onkyo P-388F : les déchets.
Une petite centaine de condensateurs chimiques, plus tout le reste. Intervention horriblement chronophage, du fait du nombre de soudures à refaire, de leur petite taille et de la fragilité des pistes.

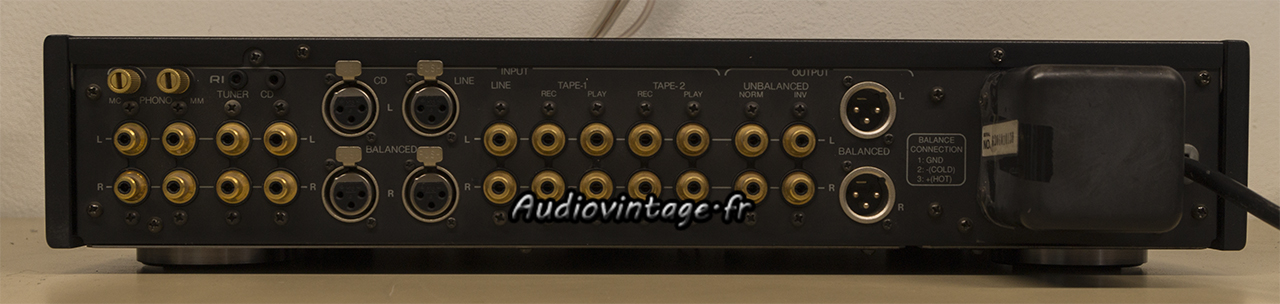

Onkyo P-388F : connectique.
Connectique.

Les mesures sur entrée CD :

Onkyo P-388F :distorsion-a-1v-en-sortie-entree-CD
Distorsion à 1v en sortie, entrée CD.

Onkyo P-388F :distorsion-a-5v-en-sortie-entree-CD
Distorsion à 5v en sortie, entrée CD.

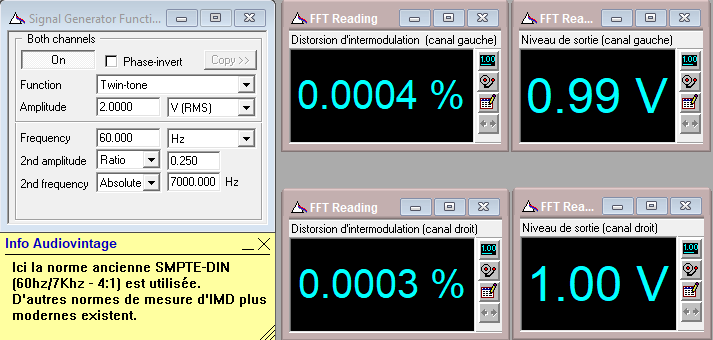

Onkyo P-388F :IMD-a-1v-en-sortie-entree-CD
Distorsion d’intermodulation à 1v en sortie, entrée CD.

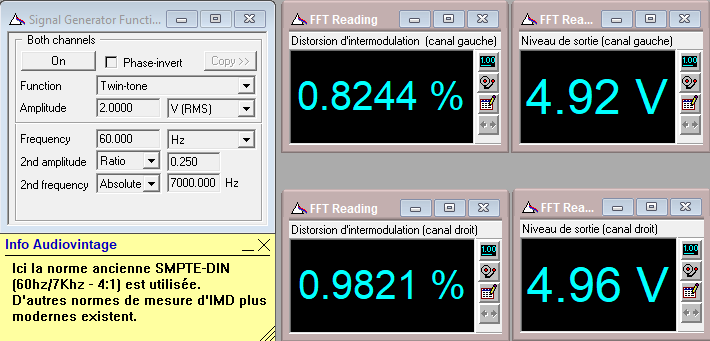

Onkyo P-388F :IMD-a-5v-en-sortie-entree-CD
Distorsion d’intermodulation à 5v en sortie, entrée CD.

Onkyo P-388F :reponse-en-frequence-a-1v-en-sortie-entree-CD
Réponse en fréquence à 1v en sortie, entrée CD.

Onkyo P-388F :rapport-signal-bruit-a-1v-en-sortie-entree-CD
Rapport signal bruit à 1v en sortie, entrée CD.

Onkyo P-388F :rapport-signal-bruit-a-5v-en-sortie-entree-CD
Rapport signal bruit à 5v en sortie, entrée CD.

Les mesures sur entrée phono MM:

Onkyo P-388F :distorsion-a-1v-en-sortie-entree-phono-MM
Distorsion à 1v en sortie, entrée phono MM.

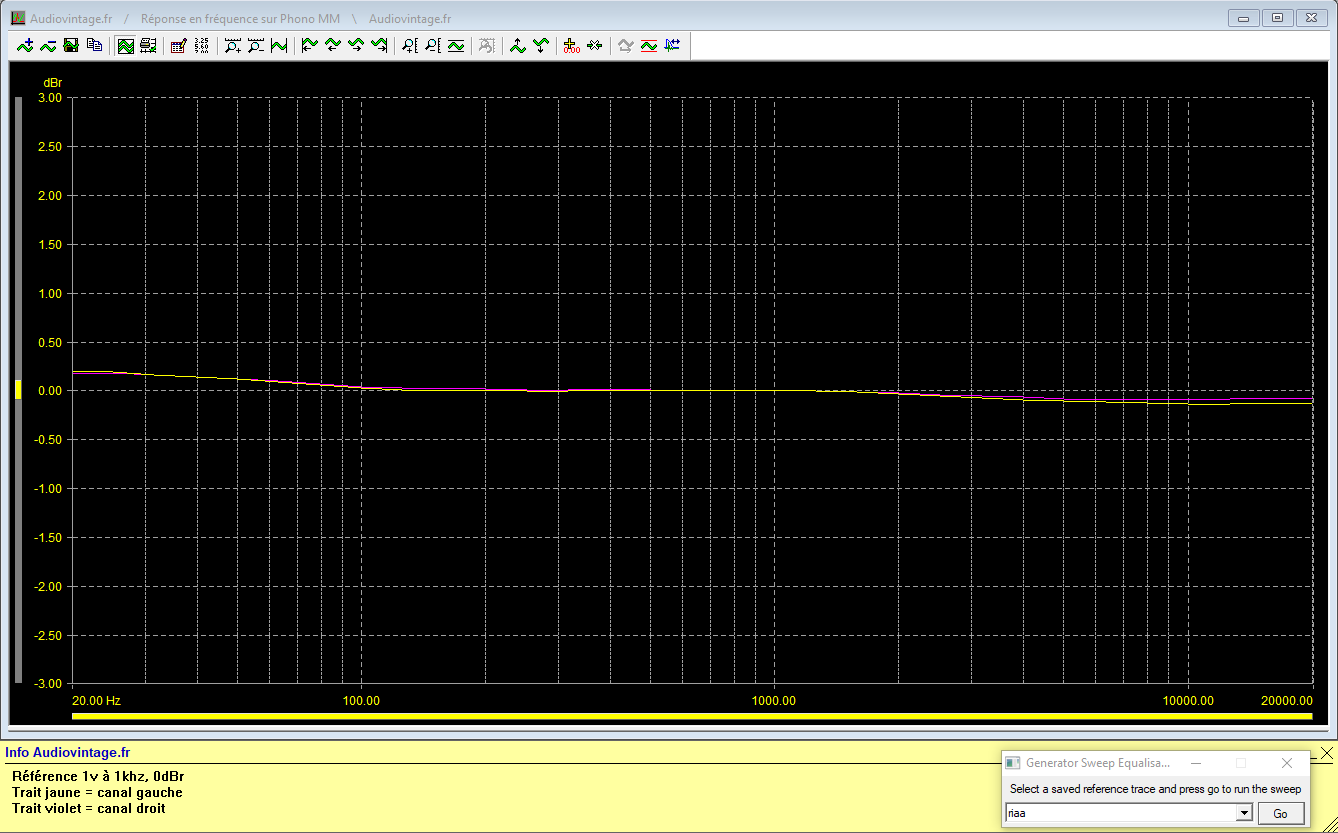

Onkyo P-388F :reponse-en-frequence-a-1v-en-sortie-entree-phono-MM
Réponse en fréquence à 1v en sortie, entrée phono MM.

Onkyo P-388F :rapport-signal-bruit-a-1v-en-sortie-entree-phono-MM
Rapport signal bruit à 1v en sortie, entrée phono MM.

Onkyo P-388F :rapport-signal-bruit-a-5v-en-sortie-entree-phono-MM
Rapport signal bruit à 5v en sortie, entrée phono MM.

Les mesures sur entrée phono MC:

Onkyo P-388F :distorsion-a-1v-en-sortie-entree-phono-MC
Distorsion à 1v en sortie, entrée phono MC.

Onkyo P-388F :reponse-en-frequence-a-1v-en-sortie-entree-phono-MC

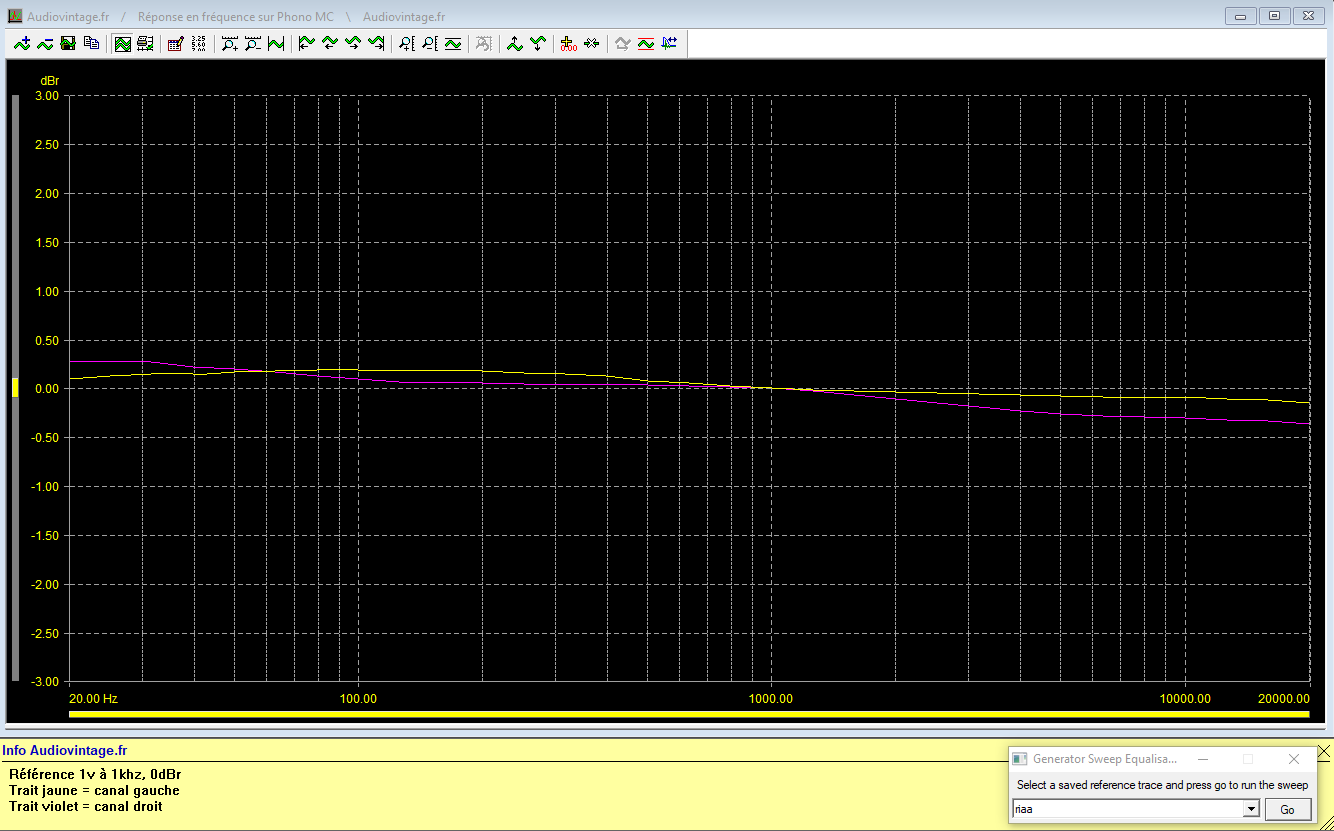

Réponse en fréquence à 1v en sortie, entrée phono MC.

Onkyo P-388F :rapport-signal-bruit-a-1v-en-sortie-entree-phono-MC
Rapport signal bruit à 1v en sortie, entrée phono MC.

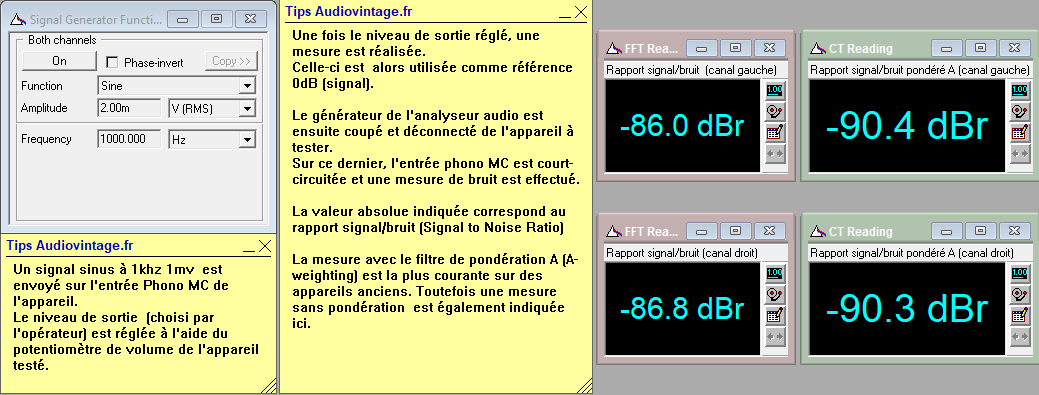

Onkyo P-388F :rapport-signal-bruit-a-5v-en-sortie-entree-phono-MC
Rapport signal bruit à 5v en sortie, entrée phono MC.

Les mesures à l’oscilloscope :

Onkyo P-388F :signal-carre-a-100hz
Onkyo P-388F :signal-carre-a-1khz
Onkyo P-388F :signal-carre-a-10khz

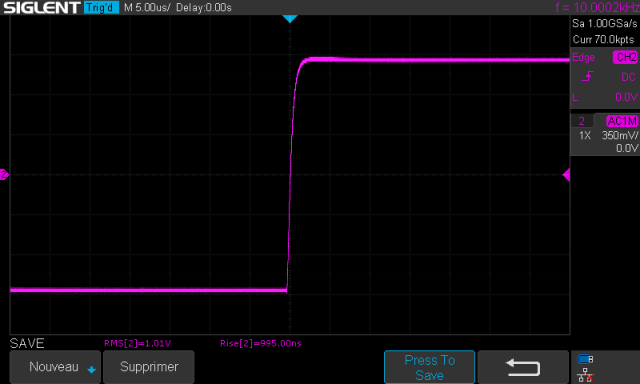

Onkyo P-388F :temps-de-montee-a-10khz

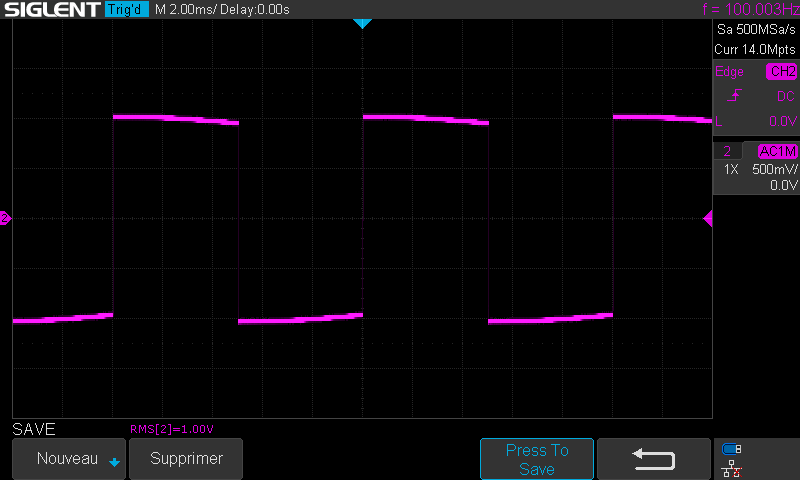

Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1v en sortie, entrée CD.

Et si vous faisiez réparer et/ou réviser votre Onkyo ?
