Un bon petit préamplificateur fait escale à l’atelier Audiovintage : Metaxas Marquis.

Le nouveau propriétaire me l’a envoyé avec pour consigne de lui faire une bonne révision et de dépanner un canal qui ne fonctionne pas.
Je n’ai pas constaté de canal absent, mais il y a quand même un peu de boulot à faire dans cette machine.

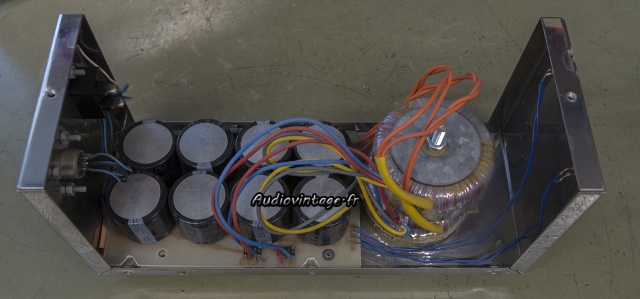

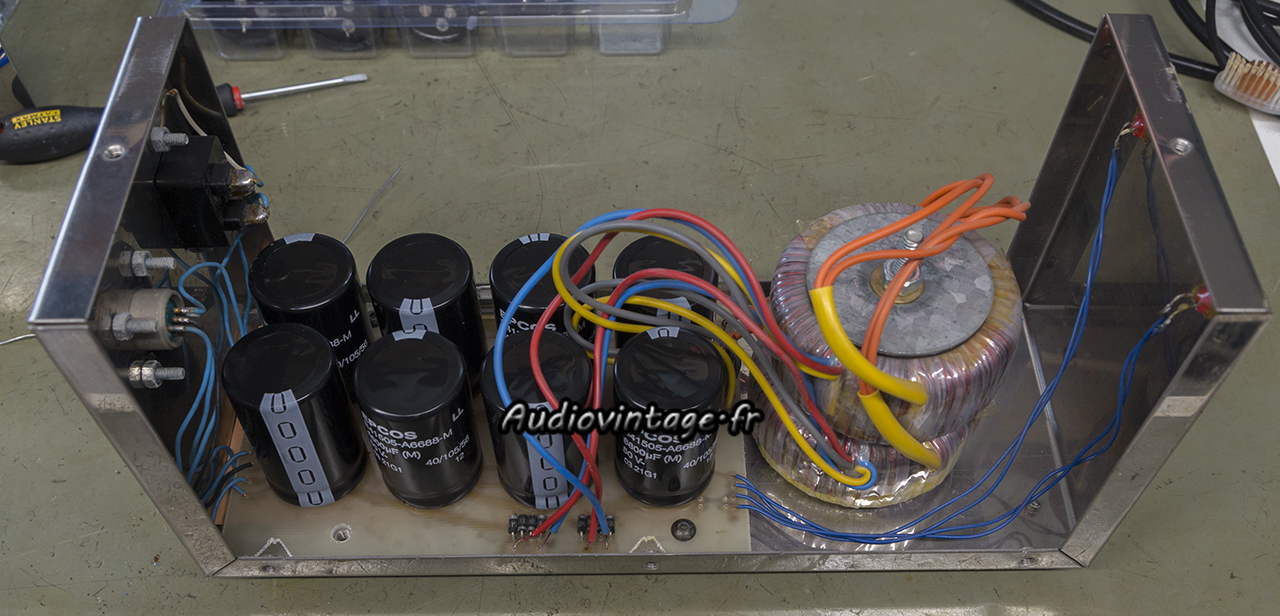

Le bloc alimentation.
Cela ne se voit pas sur la photo mais la majorité des condensateurs sont gonflés, et une fois dessoudés, si on en secoue certains, on a droit à des bruits nous faisant comprendre que tout est bien sec à l’intérieur…

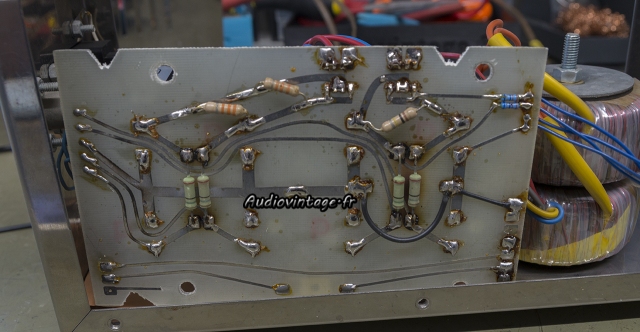

Sous le circuit. Le côté artisanal du montage n’échappera à personne. Pour autant, les pistes sont solides, plus que celles du préamplificateur en lui-même.
Pas de switch on/off, le constructeur ayant décidé que cet appareil devait fonctionner h24, à mettre en relation avec l’état déplorable des condensateurs chimiques.

Les nouveaux condensateurs chimiques à très longue durée de vie sont en place.

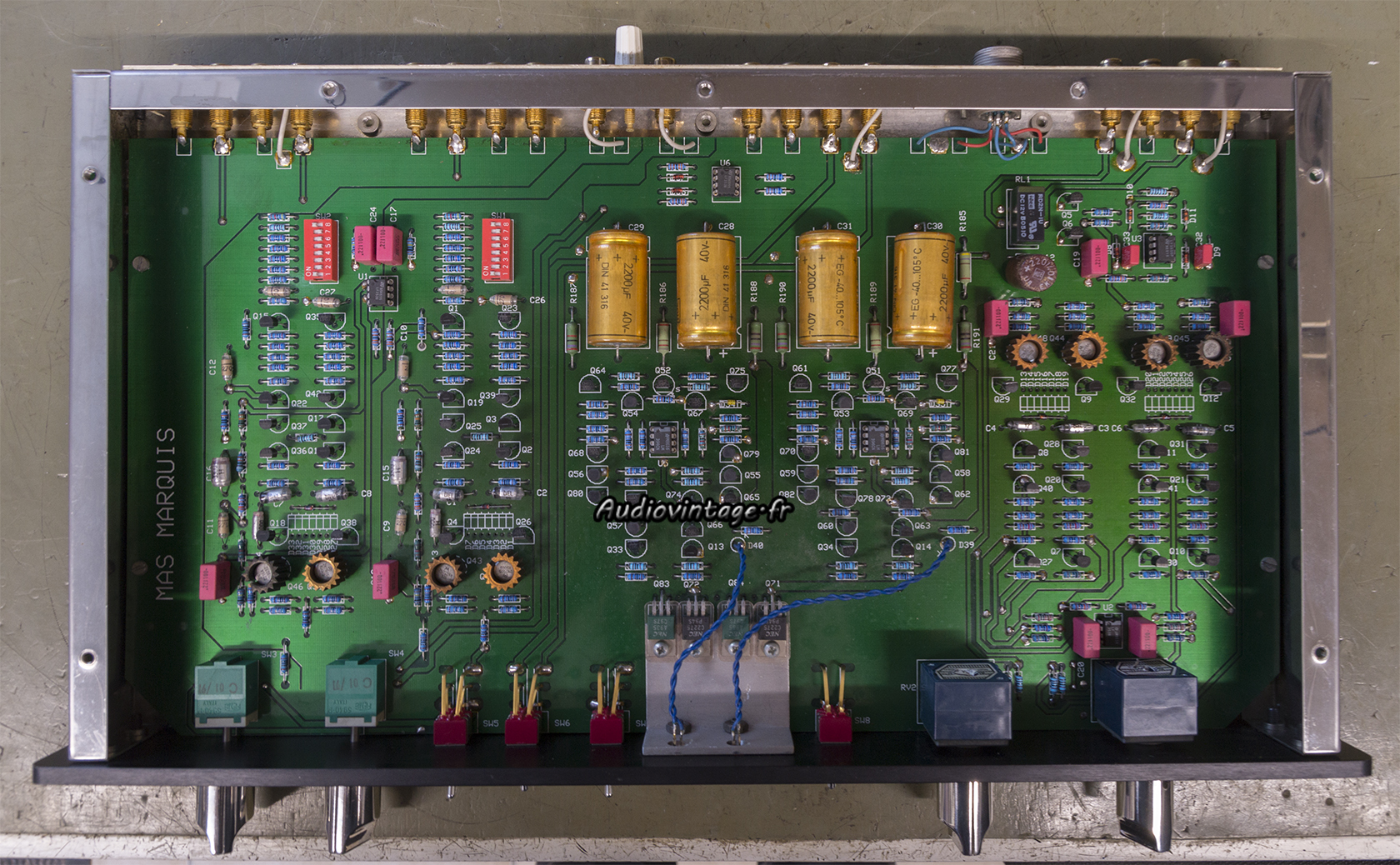

Le préamplificateur en lui-même.

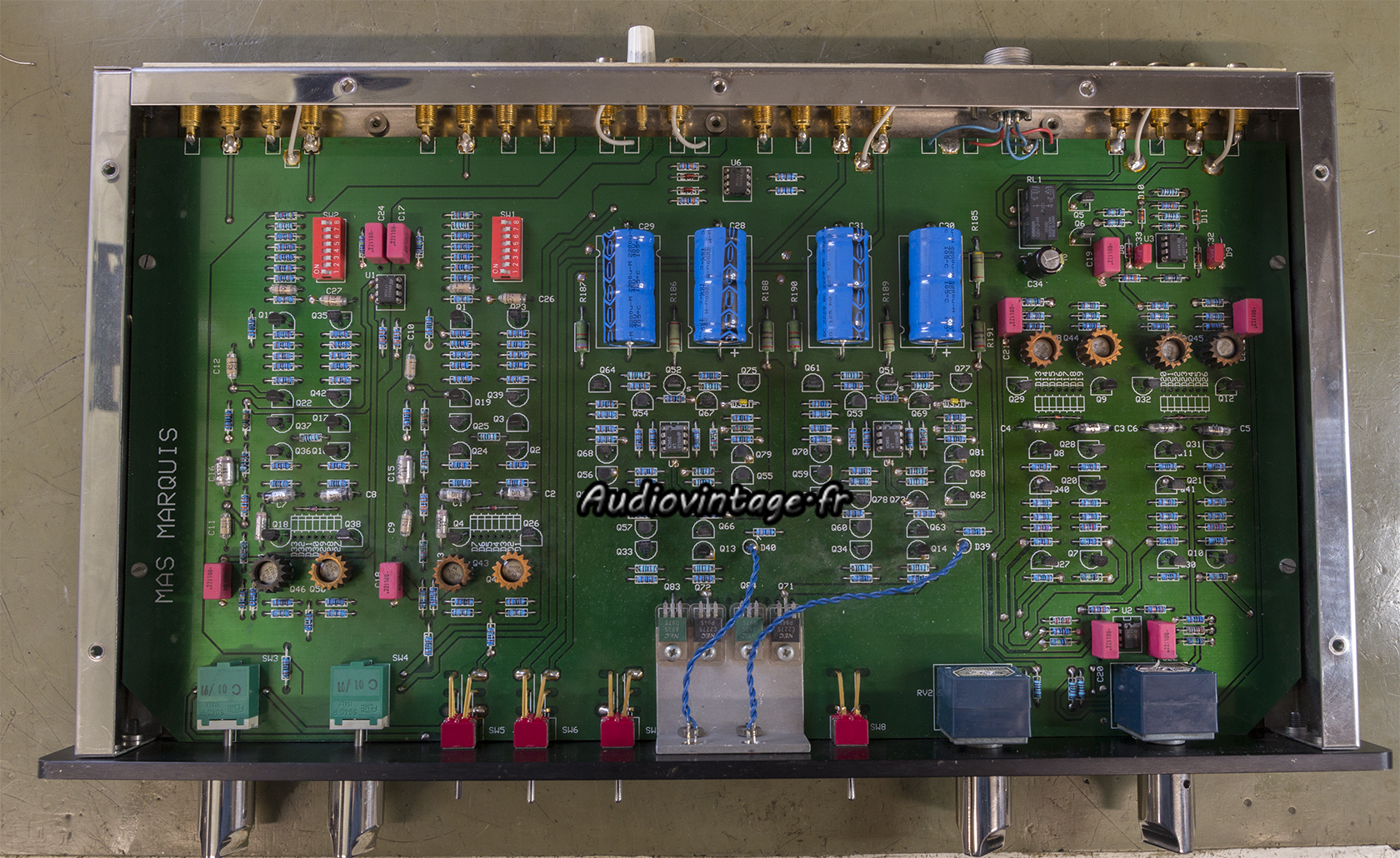

Ici les condensateurs chimiques étaient en meilleur état mais leur remplacement s’impose quand même. Le relais est remplacé par sécurité. Pour les mêmes raisons, les nombreuses soudures sous les transistors sont refaites ainsi que celles sous les commandes.

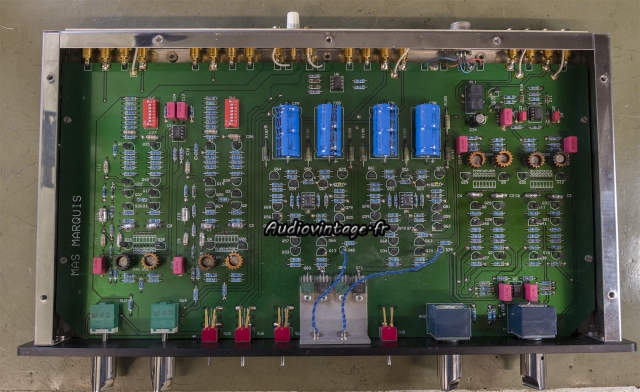

Terminé.

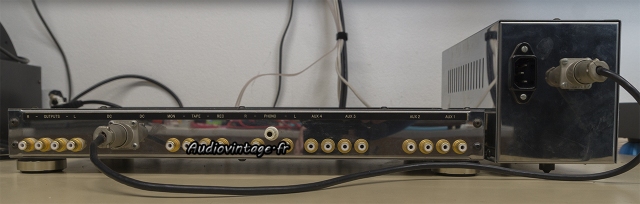

Connectique.

Les mesures sur entrée Aux :

Distorsion à 1v en sortie, entrée aux.

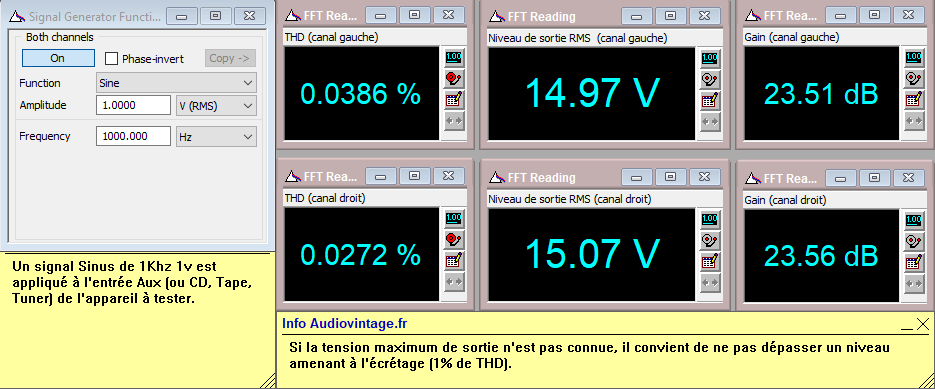

Distorsion à 15v en sortie, entrée aux.

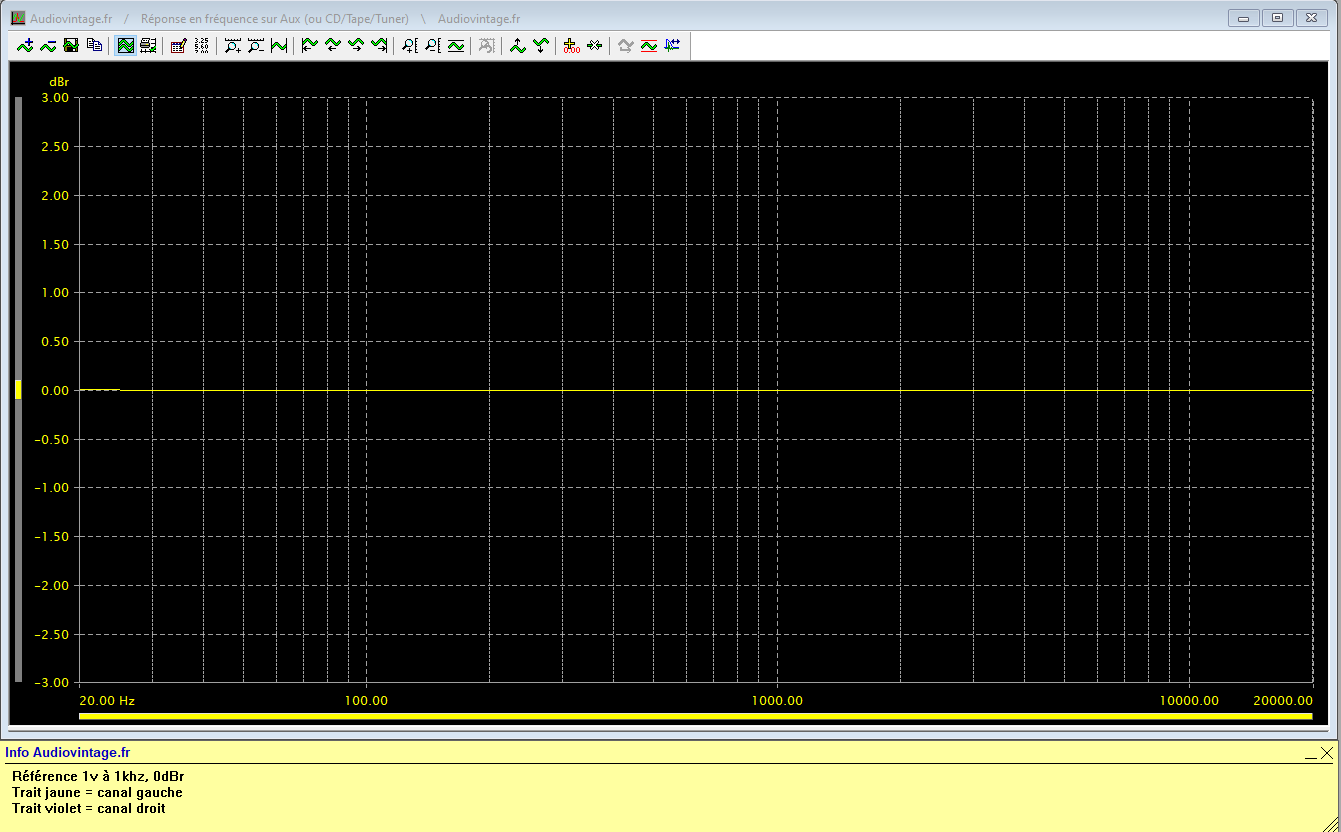

Réponse en fréquence à 1v en sortie, entrée aux.

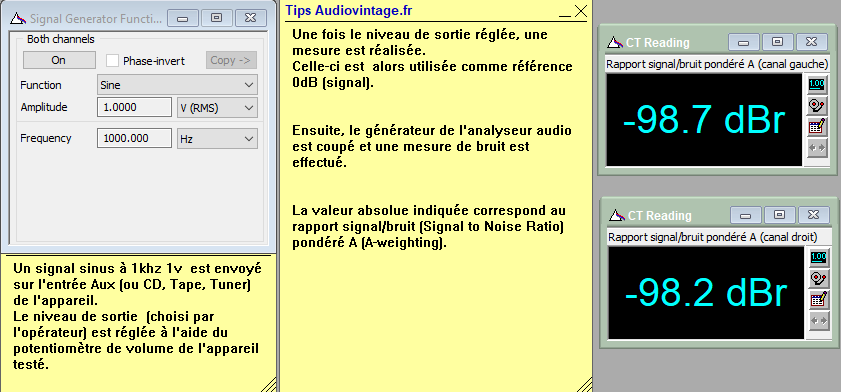

Rapport signal bruit à 1v en sortie, entrée aux.

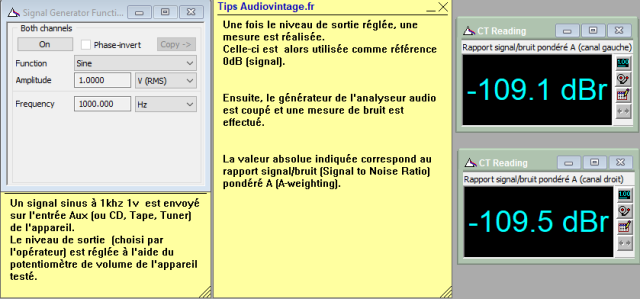

Rapport signal bruit à 15v en sortie, entrée aux.

Les mesures sur entrée phono :

Distorsion à 1v en sortie, entrée phono

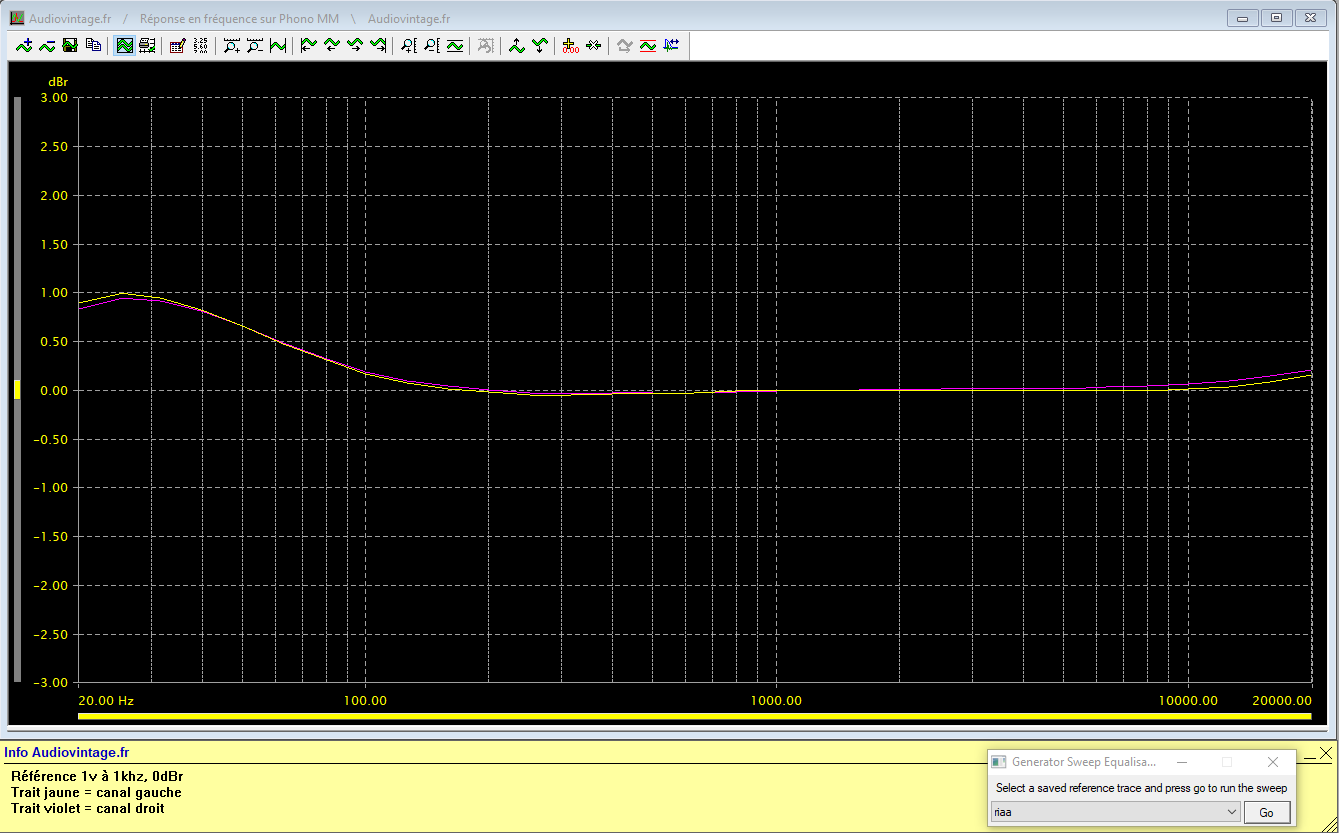

Réponse en fréquence à 1v en sortie, entrée phono.

Rapport signal bruit à 1v en sortie, entrée phono.

Rapport signal bruit à 15v en sortie, entrée phono.

Ce préamplificateur n’aimant pas du tout être connecté directement à mon oscilloscope (oscillations), aucune mesure de signal carré n’a été effectuée.

Et si vous faisiez réparer et/ou réviser votre Metaxas ? : L’atelier Audiovintage
