Un bel exemplaire de préampli Sony fraichement acquis par son nouveau propriétaire et accueilli pour un checkup complet et révision.

Il fonctionne, un intervenant est déjà passé par là pour remplacer certains vieux condensateurs chimiques de qualité mais usés, par des condensateurs neufs mais de qualité moyenne (pour rester poli). Dommage.

Le circuit d’alimentation.

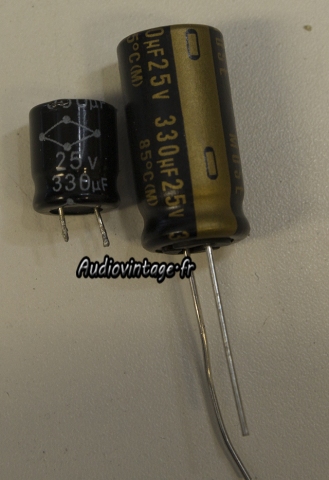

A gauche un condensateur « récent » trouvé dans l’appareil. A droite, son remplaçant de bien meilleure qualité. Bien que le format soit radicalement différent, les valeurs de capacité et de tension sont identiques.

Le circuit d’alimentation révisé.

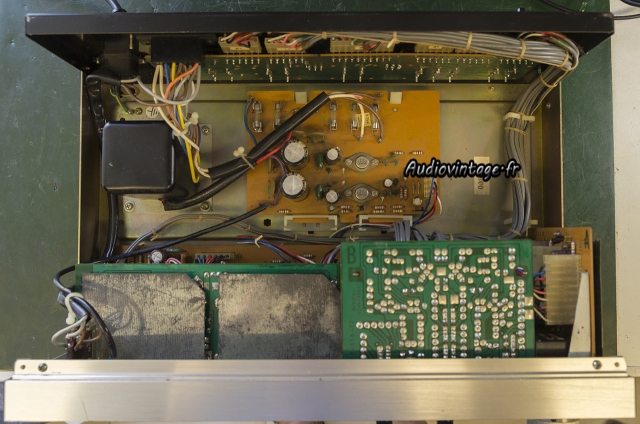

Une vue complète de l’ensemble des circuits restant dans l’appareil. Tous les condensateurs chimiques « accessibles » ont été remplacés, les autres sont restés en place…

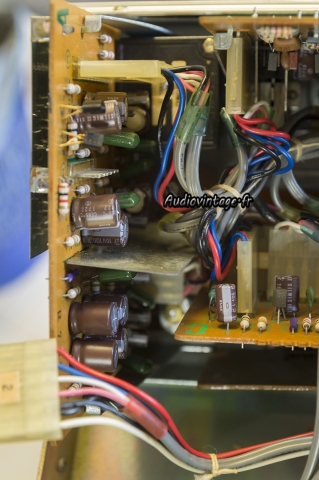

Les différents circuits reçoivent des condensateurs neufs de qualité. Certaines petites valeurs sont avantageusement remplacées par des polyesters.

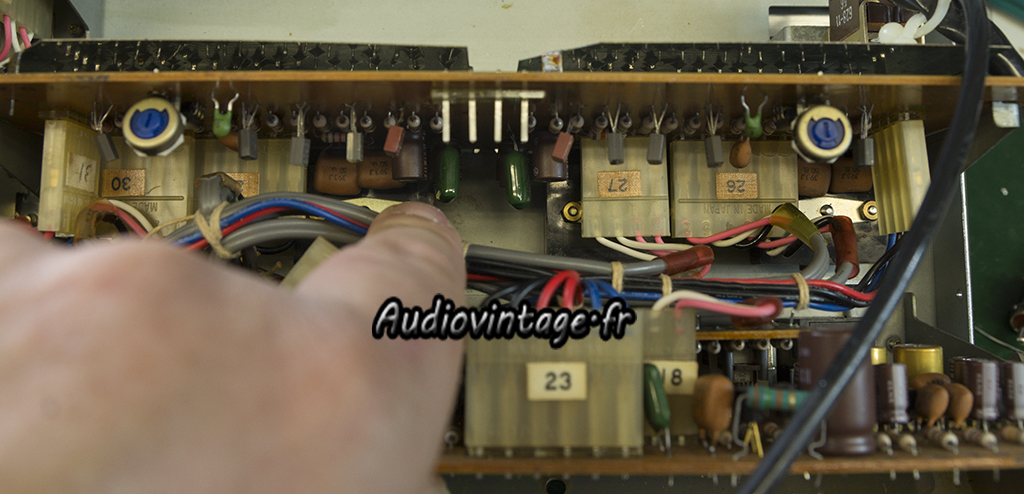

Deux résistances ajustables ont été démontées pour être nettoyées. Le tout est ensuite réglé.

Terminé

Mesure réalisée à 1v en sortie, entrée Aux 2v.

Même mesure à 14v en sortie.

Réponse en fréquence à 1v en sortie, entrée Aux 2v.

Rapport signal/bruit à 3v en sortie, entrée Aux 2v, A-weighting

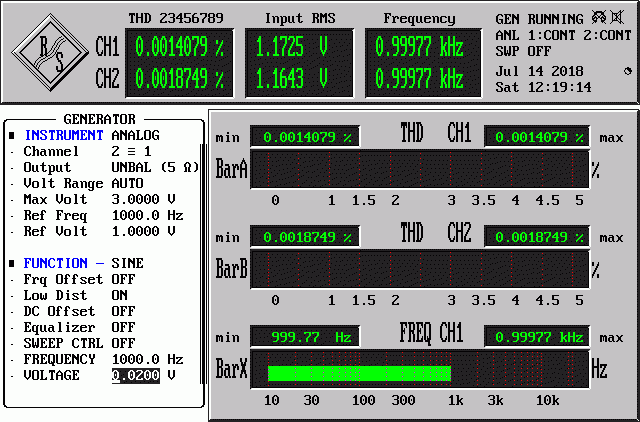

Distorsion relevée à 1v en sortie, entrée phono 20mv.

Réponse en fréquence à 1v en sortie, entrée phono 20mv.

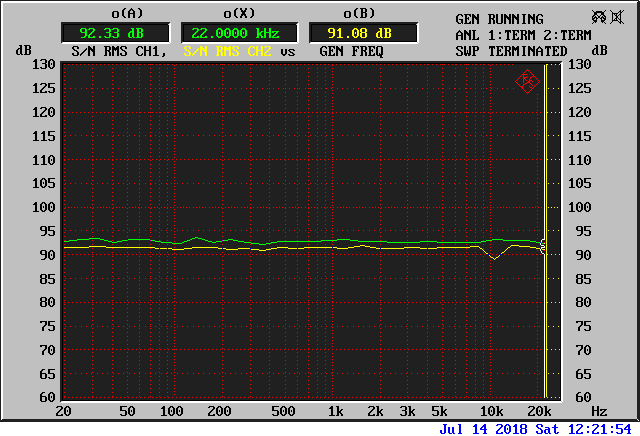

Rapport signal/bruit à 3v en sortie, entrée phono 20mv, A-weighting.

Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 3v en sortie.
