Le Luxman C-03 a déjà été présenté par deux fois sur Audiovintage. C’est un modèle plutôt fiable qui ne souffre habituellement pas de gros défaut si ce n’est l’usure « normale » et une faiblesse « congénitale » des soudures…

Luxman C-03

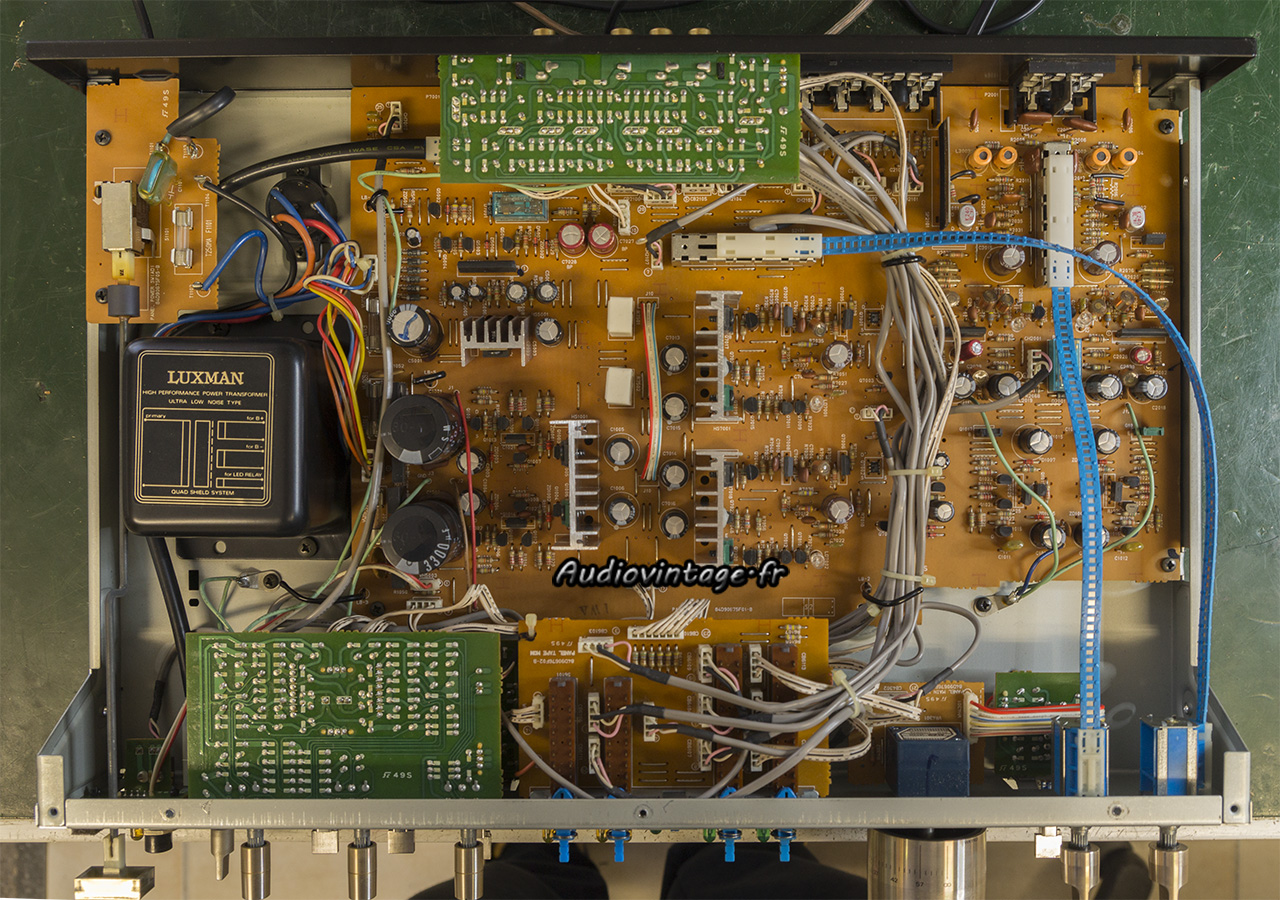

Cet exemplaire est fonctionnel. Un peu de « crachouille », quand on manipule les commandes. Un démontage ancien semble avoir eu lieu, le régulateur de tension et son radiateur sont positionnés bizarrement sur le circuit et quelques fils ne sont plus attachés ensemble.

Luxman C-03

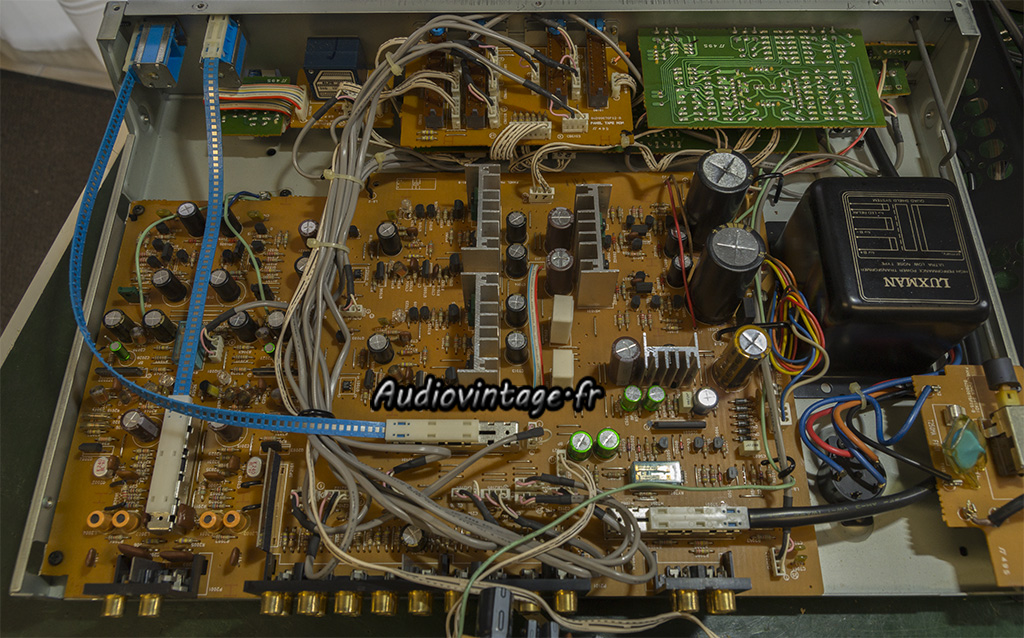

Démontage de l’arrière de l’appareil puis bascule du circuit principal.
En effet, on note quelques points pas très propres…

Luxman C-03

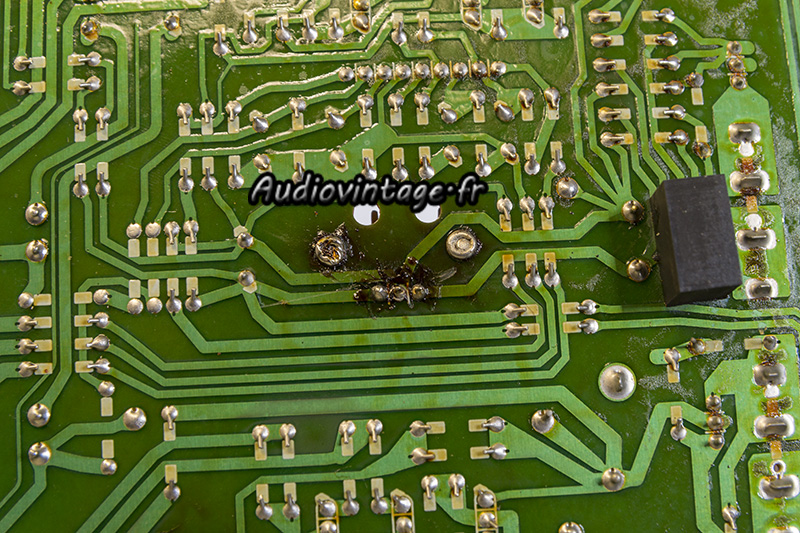

Sous le régulateur, quelqu’un a manifestement essayé de faire quelque chose, mais quoi ?

Luxman C-03

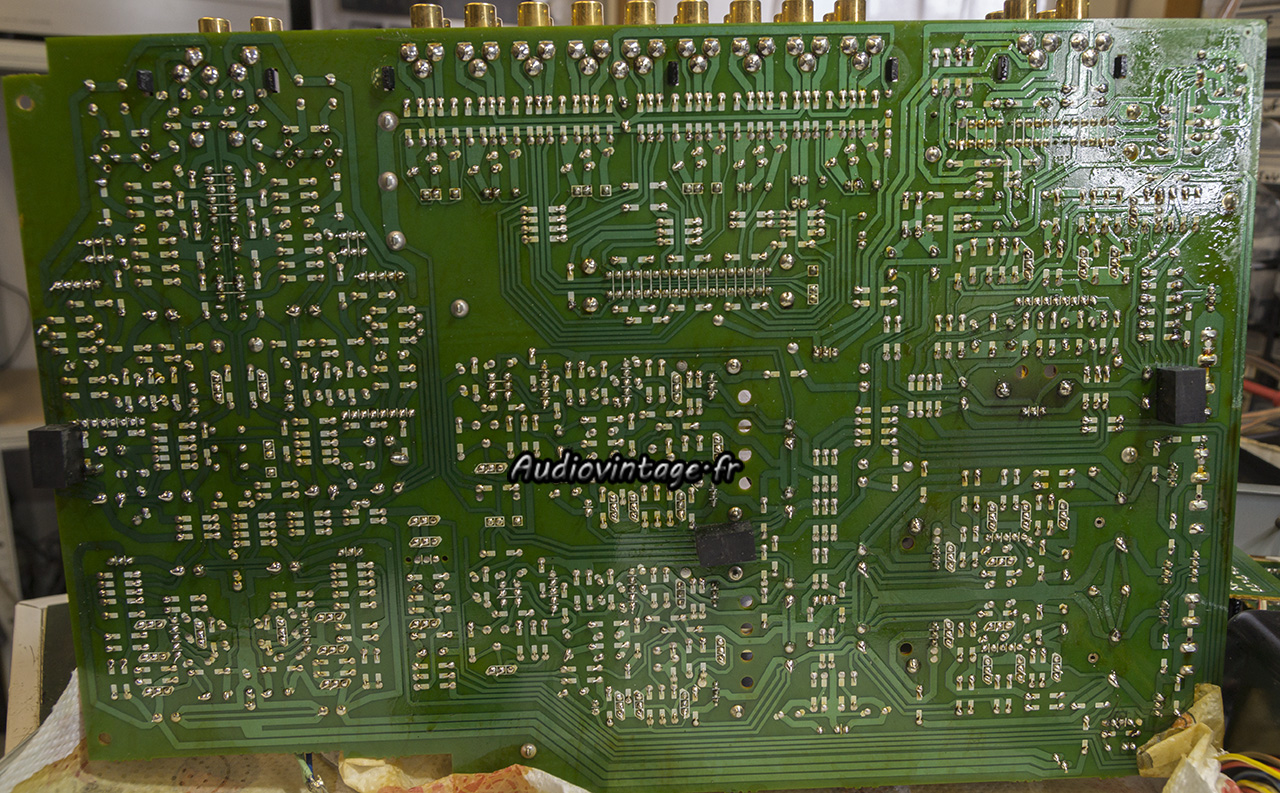

Après le remplacement des condensateurs chimiques, toutes les soudures ont été vérifiées sous un éclairage puissant. J’estime grosso modo en avoir refait la moitié…
Le circuit est ensuite nettoyé.

Luxman C-03
Tous les condensateurs chimiques du circuit principal ont donc été remplacés. Le régulateur a reçu de la graisse fraiche avant d’être repositionné correctement (ainsi que son radiateur) sur le circuit.

Luxman C-03

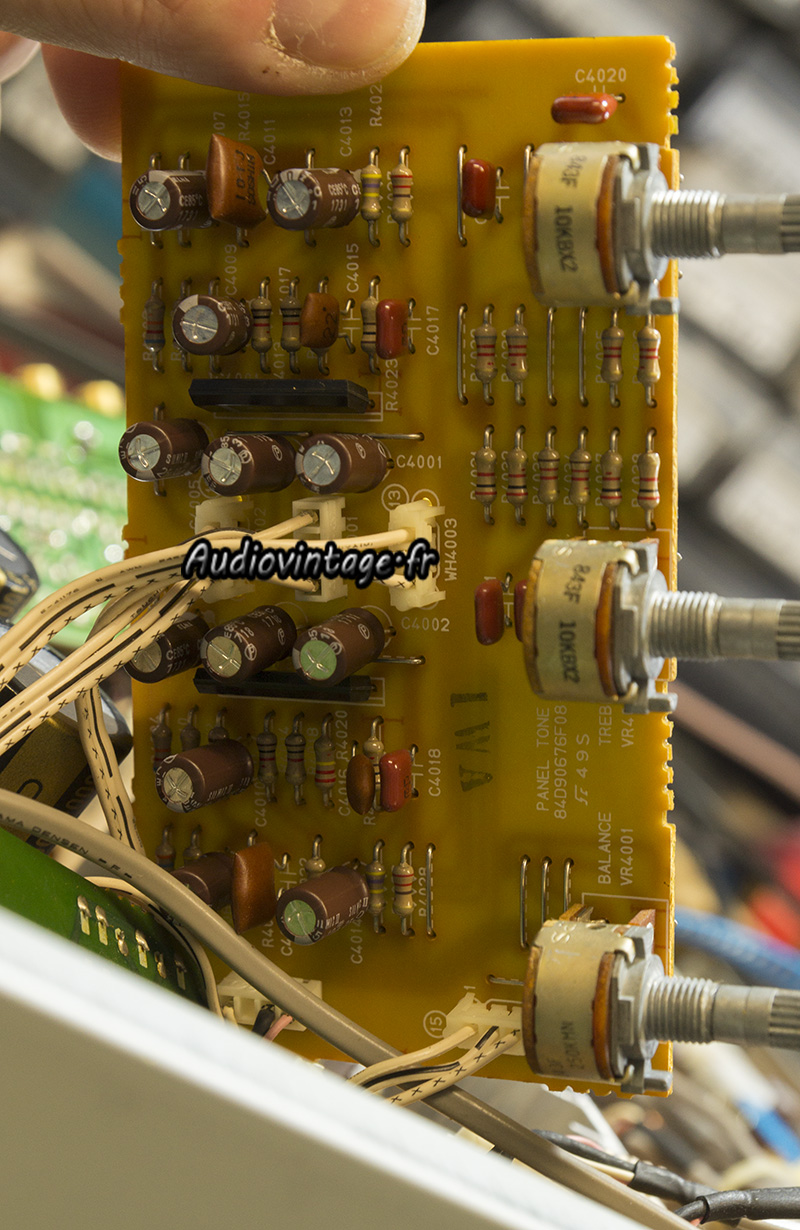

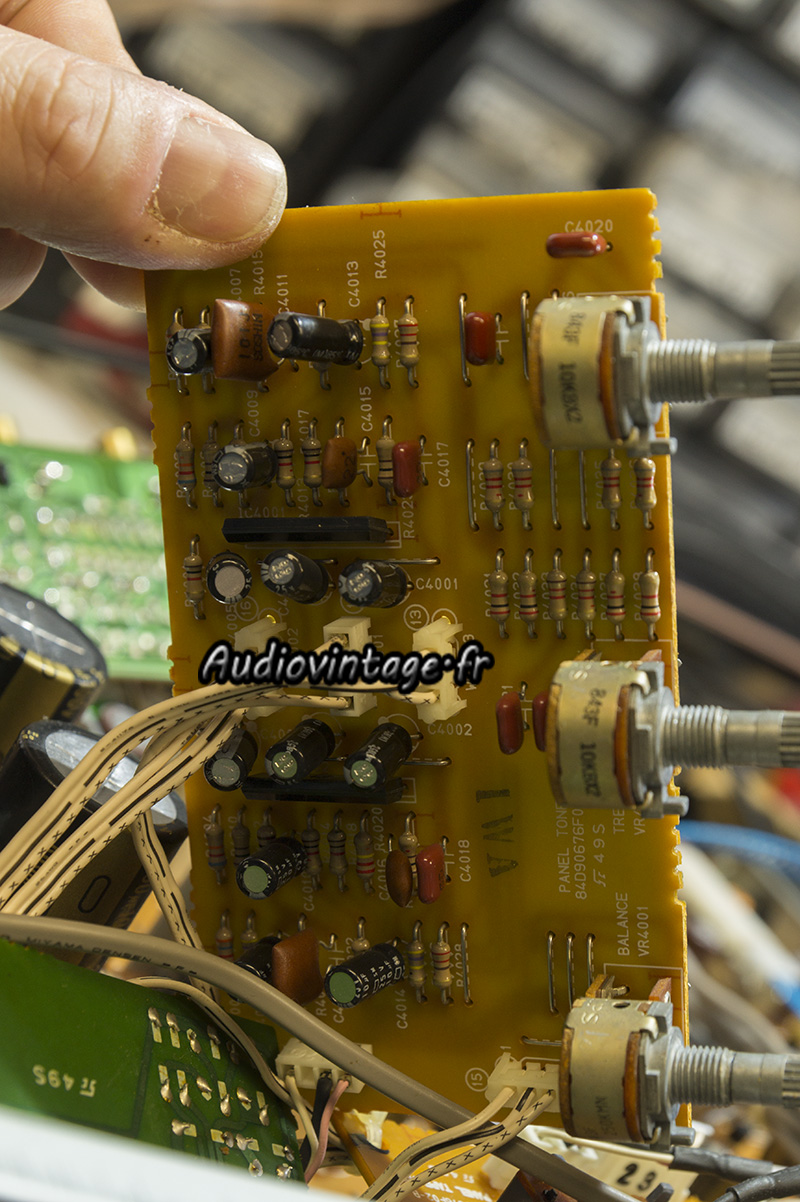

Le circuit de tonalité est derrière la façade.

Luxman C-03
Il reçoit des Silmic 2.

Luxman C-03

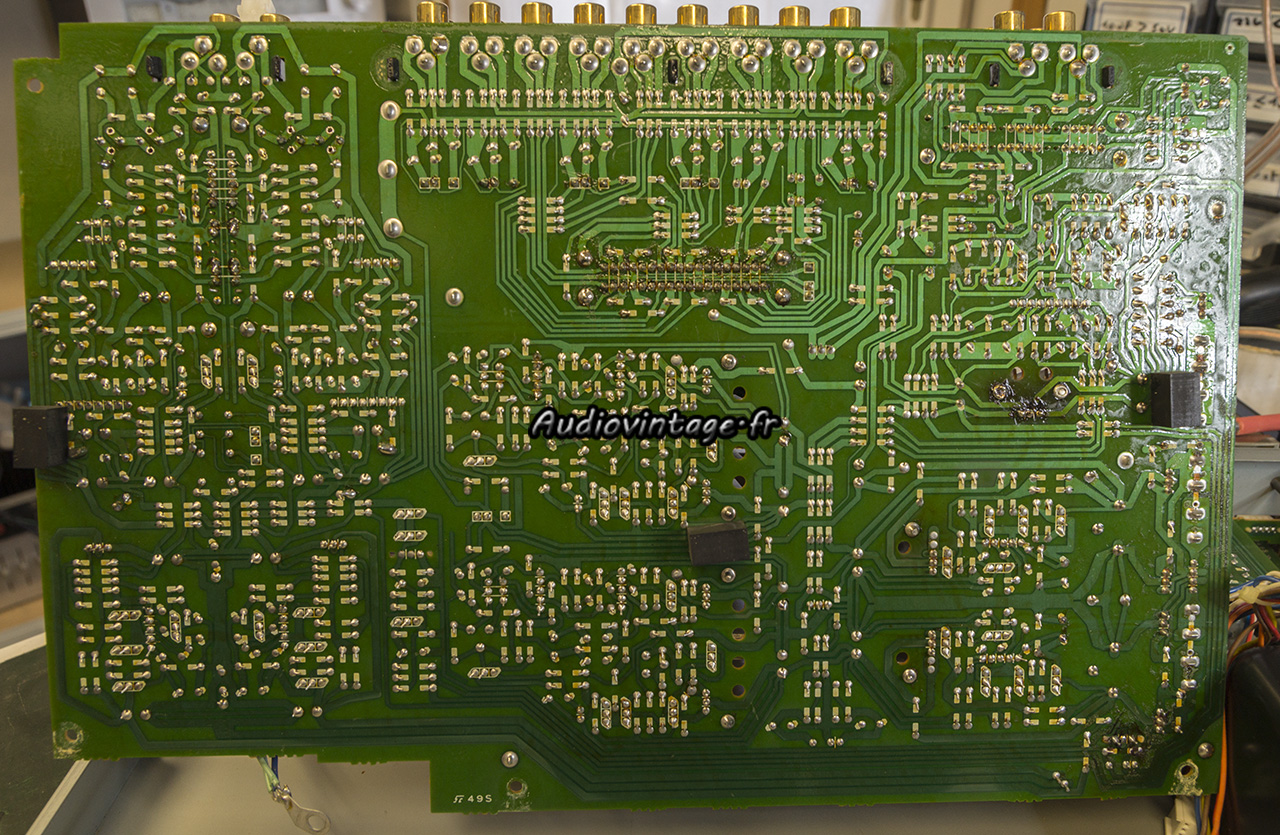

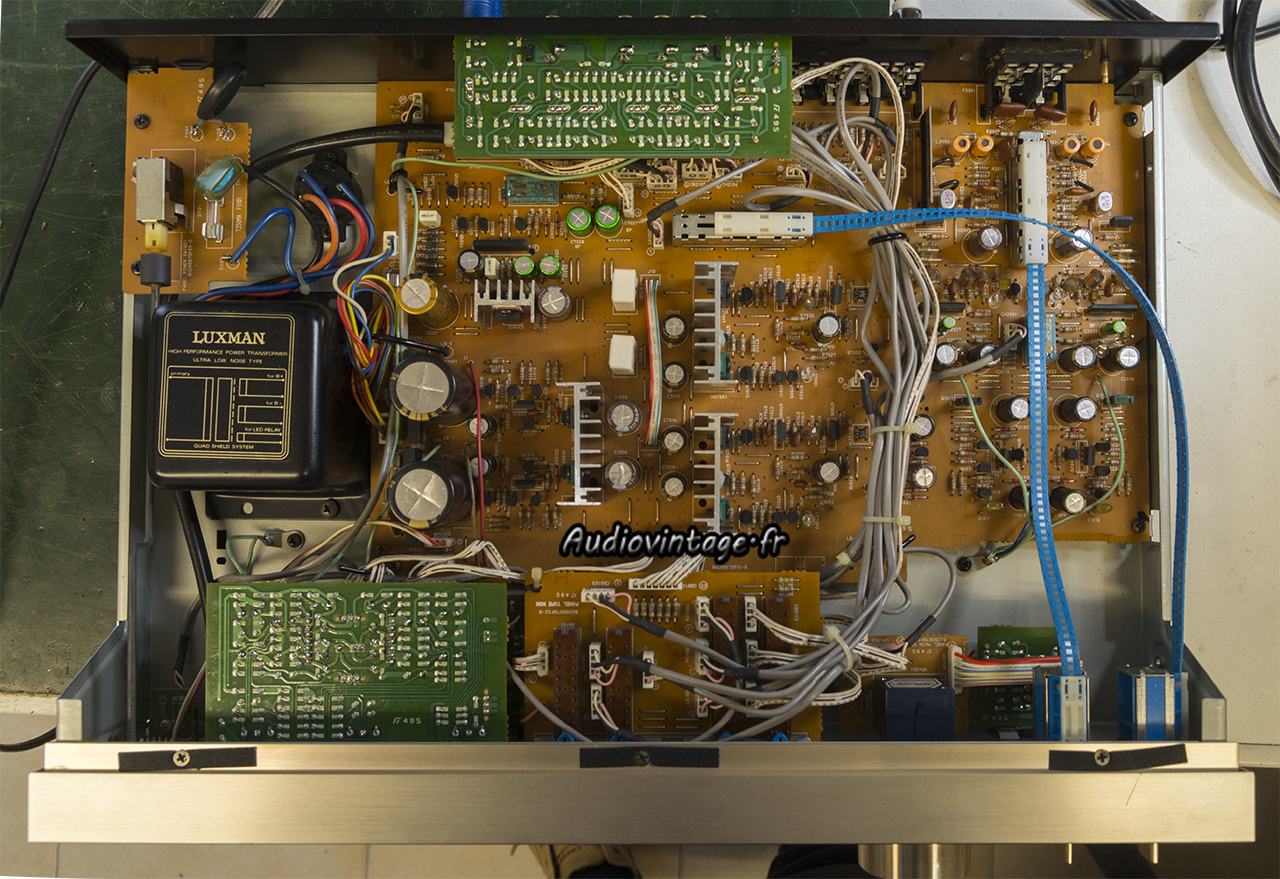

Terminé. Le circuit « vidéo » que l’on voit à l’envers à l’arrière de l’appareil a eu droit à la réfection de quelques soudures cassées au niveau de la connectique.

Luxman C-03

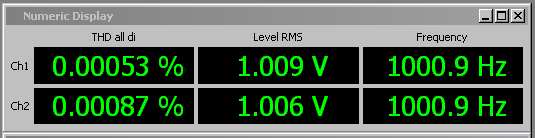

Distorsion à 1v en sortie, entrée aux 1v.

Luxman C-03
Distorsion à 10v en sortie, entrée aux 2v.

Luxman C-03
Réponse en fréquence (1v à 1khz) entrée aux 1v.

Luxman C-03
Rapport signal bruit (5v à 1khz) entrée aux 1v.

Luxman C-03

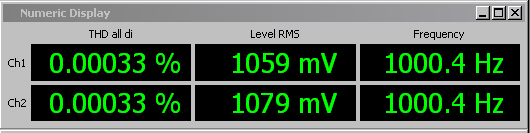

Distorsion à 1v en sortie, entrée phono MM 20mv.

Luxman C-03

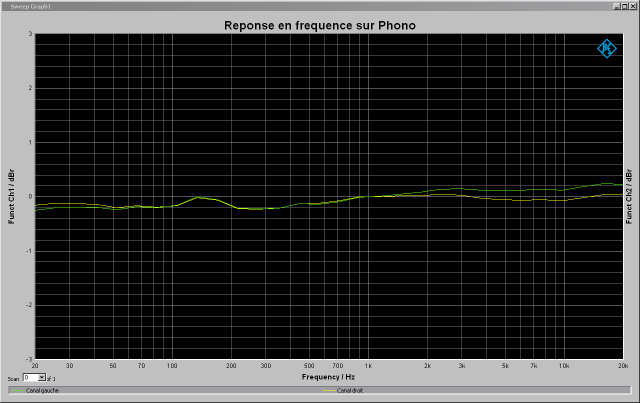

Réponse en fréquence (1v à 1khz) entrée phono MM 20mv.

Luxman C-03
Rapport signal bruit (5v à 1khz) entrée phono MM 20mv.

Luxman C-03

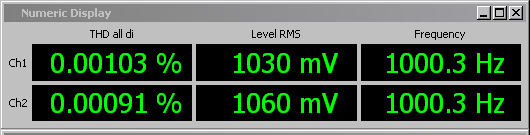

Distorsion à 1v en sortie, entrée phono MC 2mv.

Luxman C-03
Réponse en fréquence (1v à 1khz) entrée phono MC 2mv.

Luxman C-03
Rapport signal bruit (5v à 1khz) entrée phono MC 2mv.

Luxman C-03
Luxman C-03
Luxman C-03
Luxman C-03

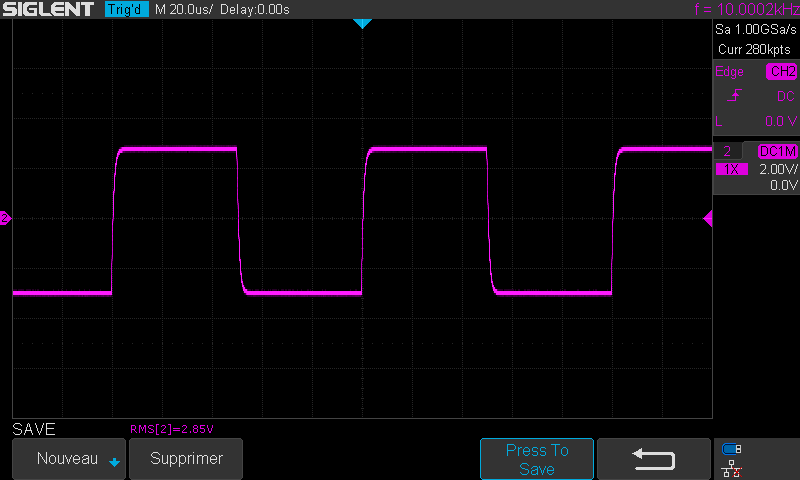

Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. un peu moins de 3v en sortie.

Luxman C-03

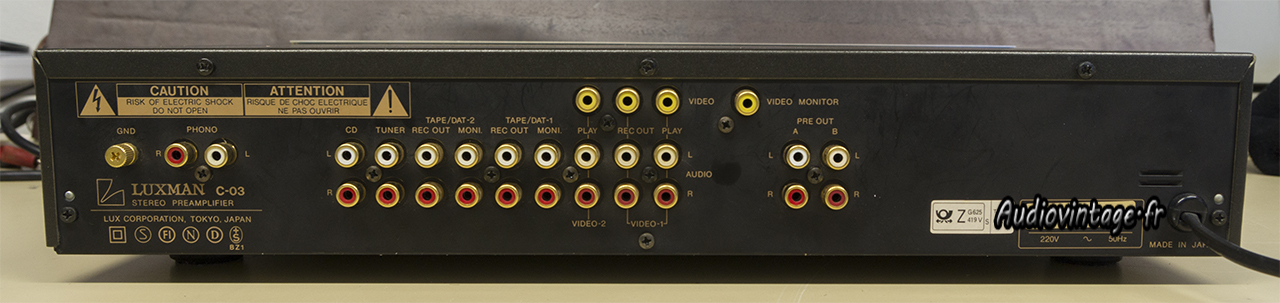

Connectique.
