Encore un Revox A78 sur Audiovintage. Et encore une fois un superbe exemplaire !
Il eut été dommage de ne pas vous faire profiter d’une intervention « classique » sur ce très bon intégré.

Revox A78

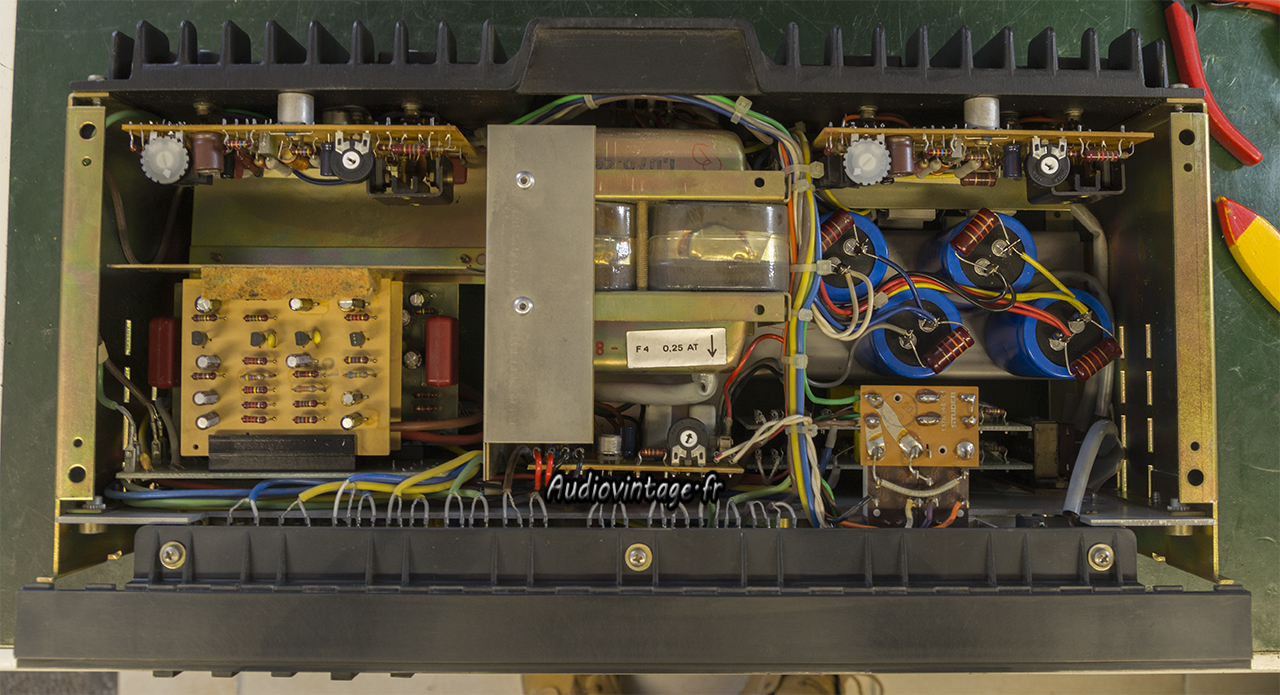

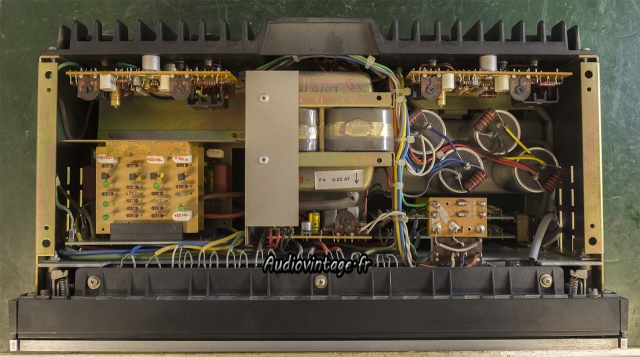

Il est dans son état d’origine et il fonctionne. Bon d’accord, quelques bruits bizarres viennent ponctuer l’écoute, mais ce n’est finalement pas grand-chose si on considère qu’un tiers des condensateurs chimiques Frako présents sont complètement cuits et que les autres ne désirent qu’une chose, se suicider.

Revox A78

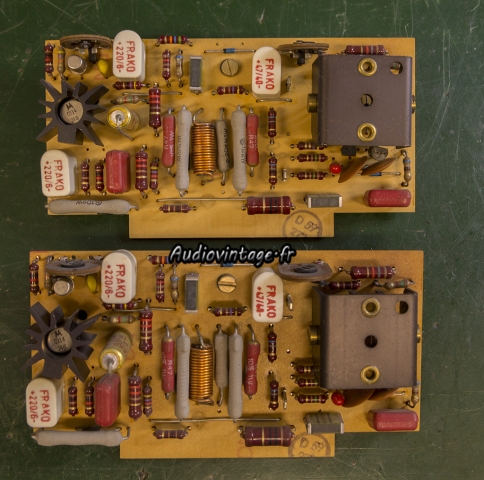

Les deux circuits d’amplifications.

Revox A78

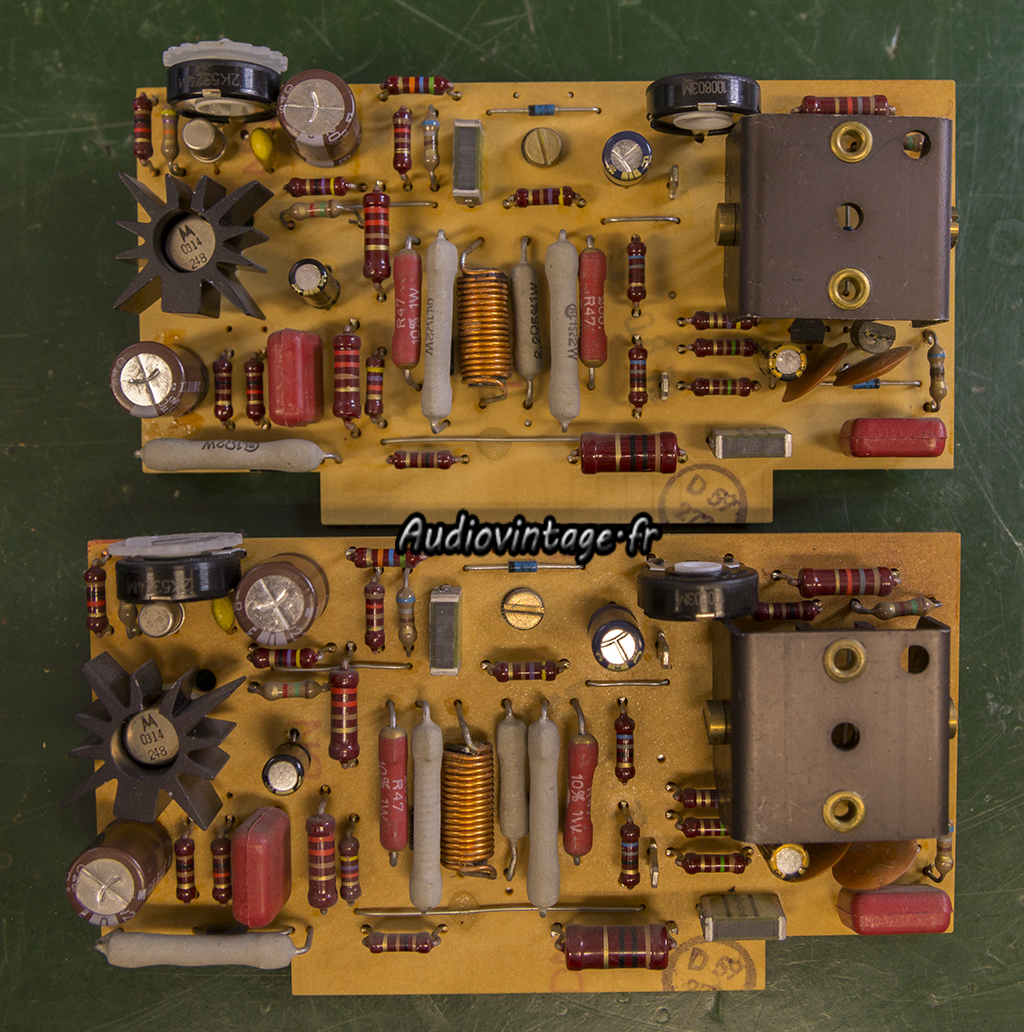

Les condensateurs chimiques sont remplacés tout comme les résistances ajustables de bias et d’offset très oxydées.

Revox A78

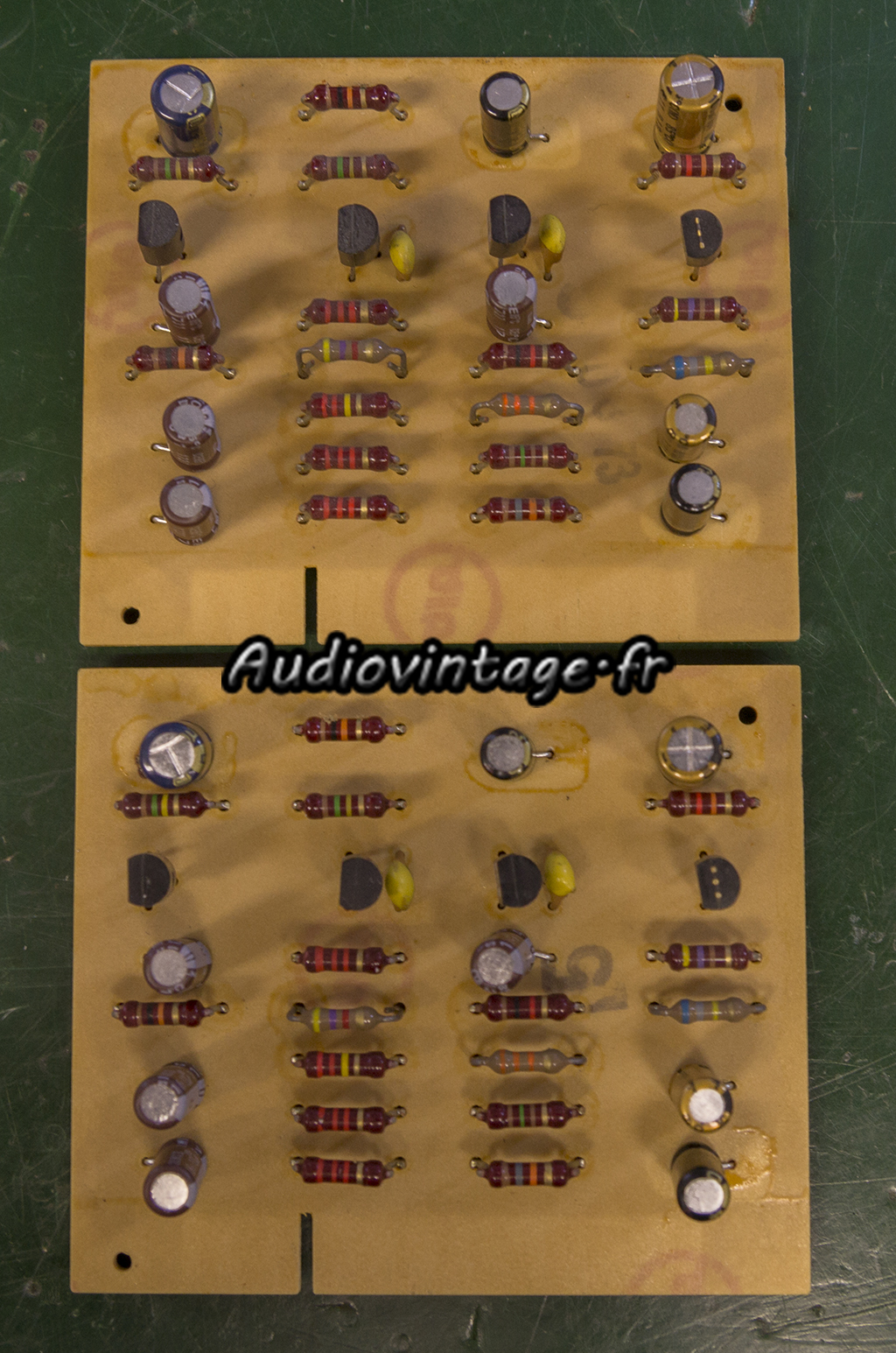

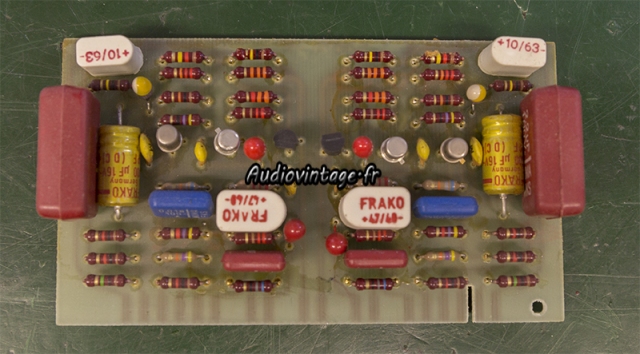

Les deux circuits de pré-amplifications.

Revox A78
Ici aussi, pas de quartier, tous les chimiques (y compris tantales) sont remplacés

Revox A78

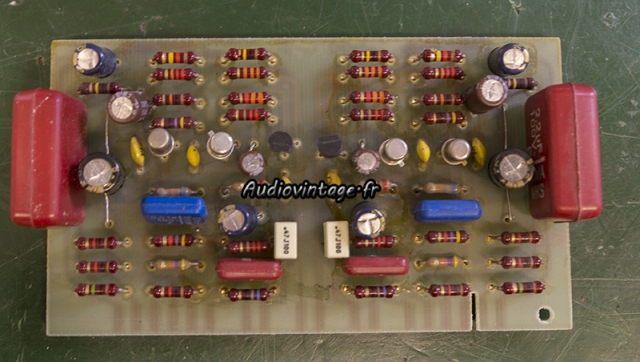

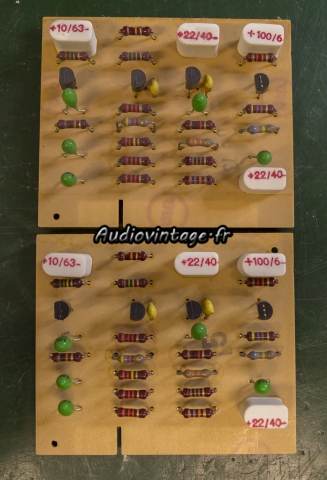

Le circuit de tonalité.

Revox A78
Même punition.

Revox A78

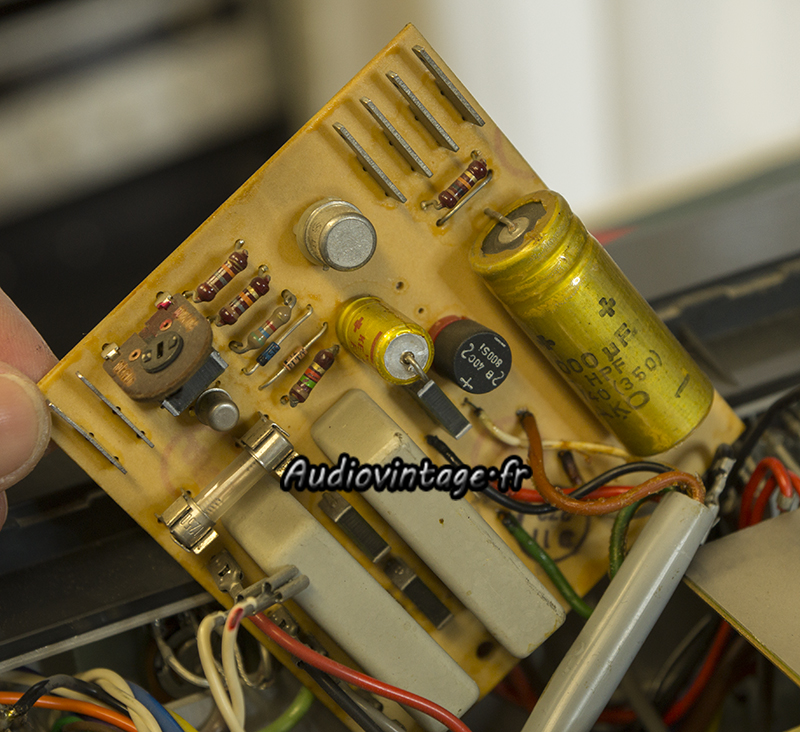

L’alimentation.

Revox A78

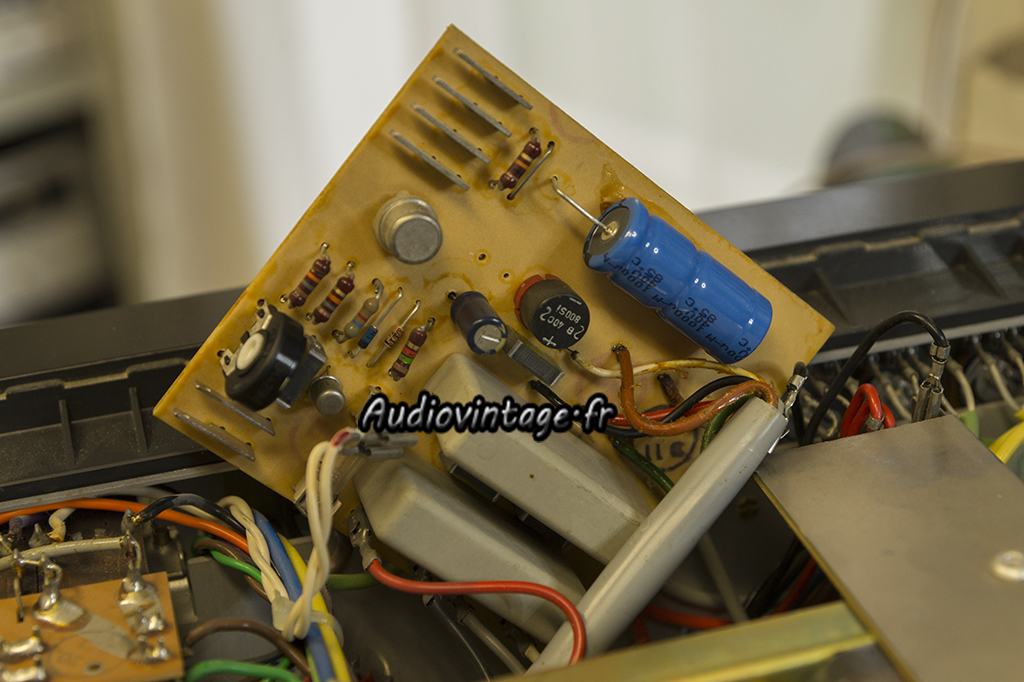

Nouveau condensateurs chimiques, et vu son état, la résistance ajustable du 24v est remplacée également.

Revox A78

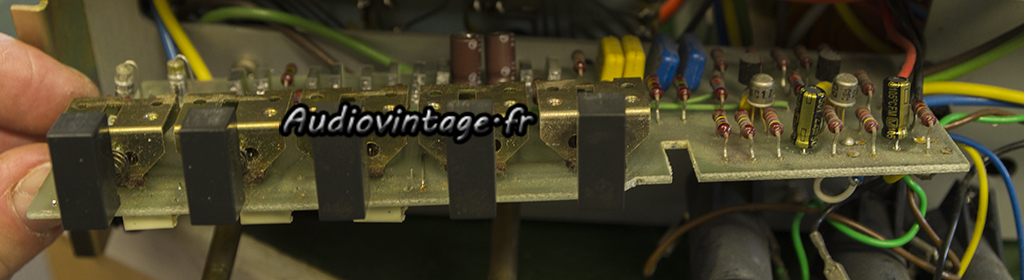

Les deux petits condensateurs planqués derrière la façade sont remplacés (voir les articles sur les A78 précédents) mais sur le circuit qui supporte entre autre les différents sélecteurs, il y a encore du boulot !

Revox A78

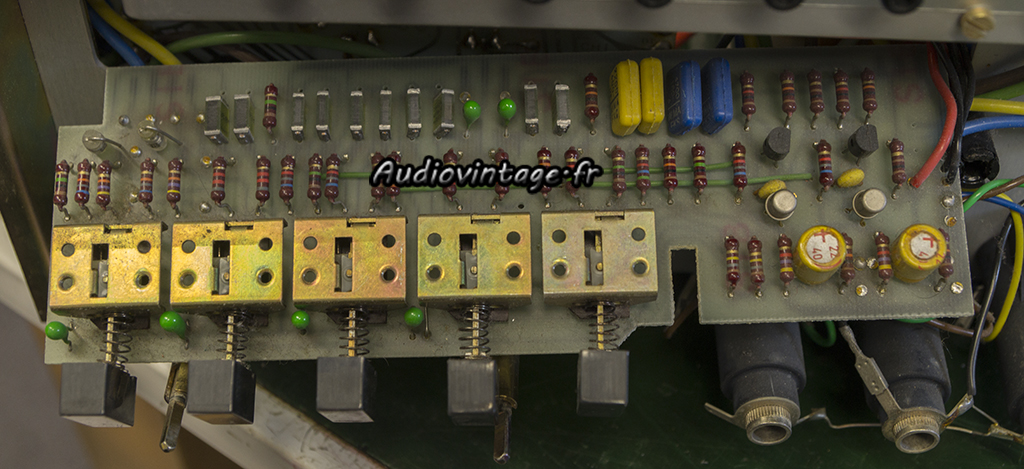

Condensateurs neufs en place. Les petits tantales martiens sont remplacés par des condensateurs polyester montés sous le circuit pour des raisons de place.

Revox A78

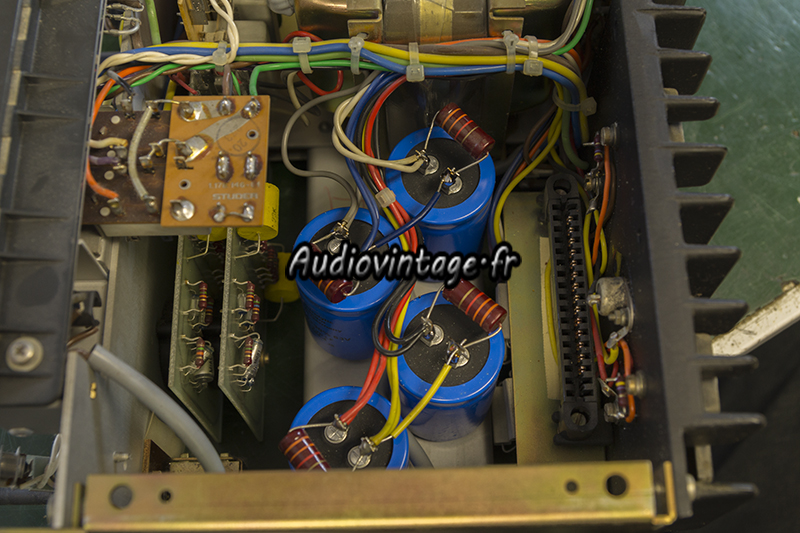

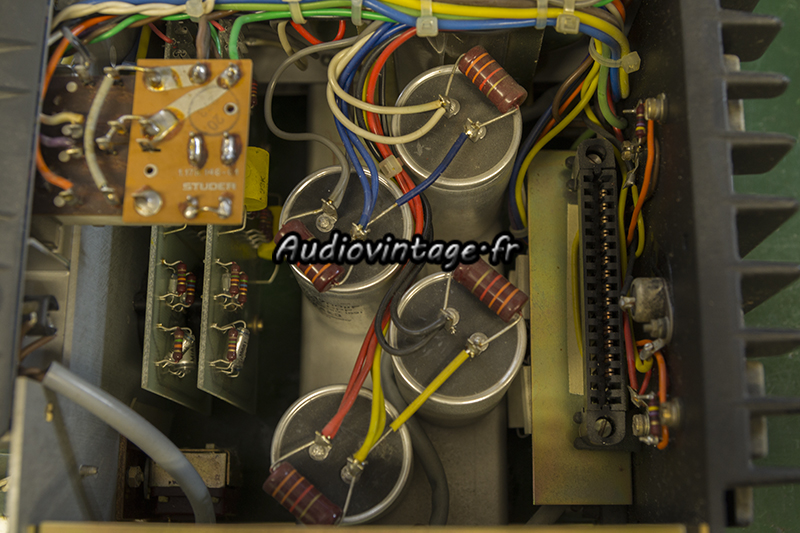

Les gros chimiques de filtrage de l’alimentation vont également prendre leur retraite.

Revox A78
Les nouveaux prennent place. Montage identique aux anciens (vissés sur le châssis).

Revox A78
Les circuits sont remis en place. Le 24v est ajusté, les courants de repos et offset également.

Revox A78

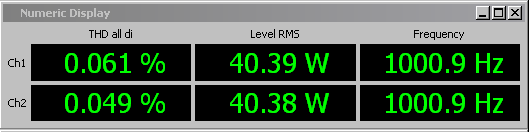

Distorsion à puissance nominale sous 8 ohms, entrée tuner.

Revox A78

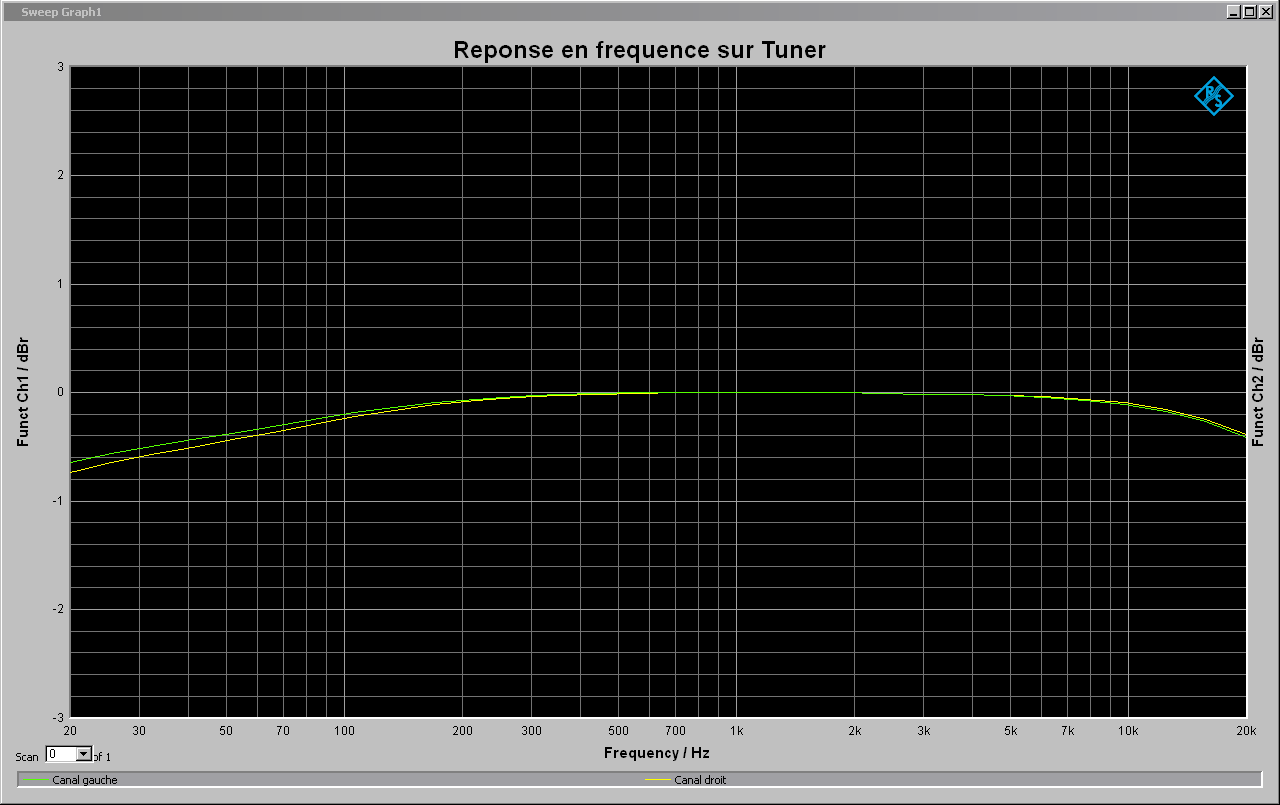

Réponse en fréquence sou 8 ohms (1w à 1khz) entrée Tuner.

Revox A78
Rapport signal bruit sous 8 ohms (10w à 1khz) entrée Tuner, pondération A.

Revox A78

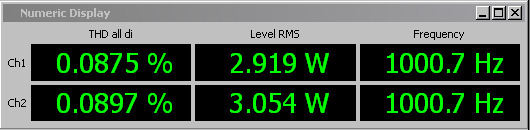

Distorsion relevée à 2x3w sous 8 ohms, entrée phono.

Revox A78

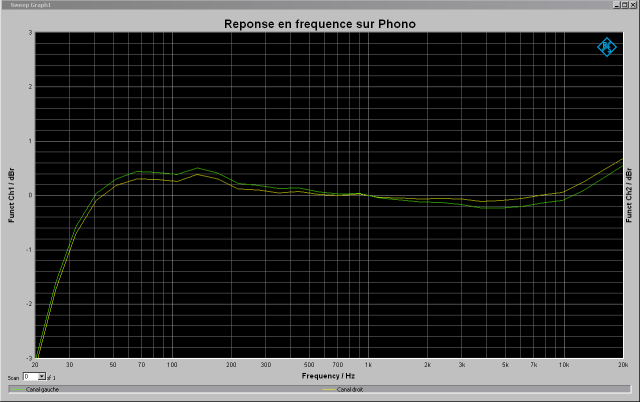

Réponse en fréquence sous 8 ohms (1w à 1khz) entrée phono.

Revox A78
Rapport signal bruit sous 8 ohms (10w à 1khz) entrée phono, pondération A.

Revox A78
Revox A78
Revox A78
Revox A78

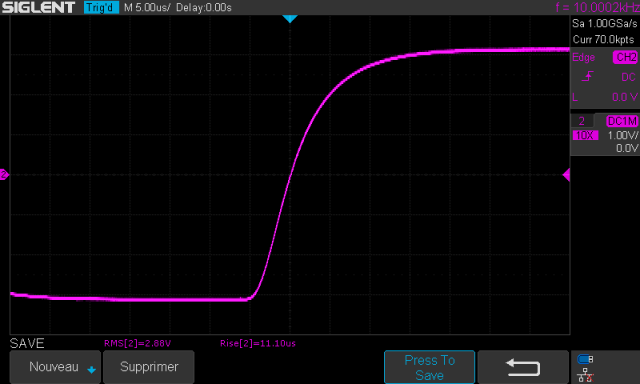

Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. Tout ça à environ 1w en sortie sous 8 ohms.

Revox A78

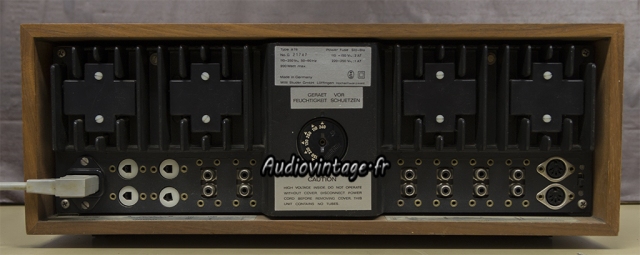

Connectique.
