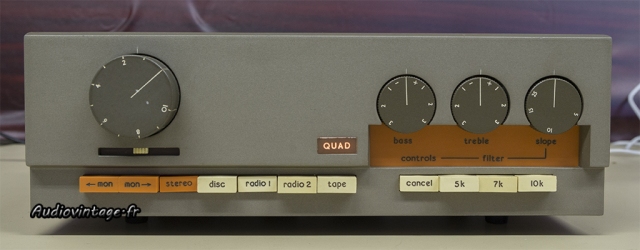

Quad 33

Quad 33 : un design atypique.
Que serait un amplificateur Quad 303 sans son complémentaire attitré ?
Voici donc la remise en état d’un préamplificateur Quad 33.

Quad 33 : à son arrivée.
Le préamplificateur fonctionne. Le désormais célèbre condensateur Rifa a déjà été remplacé. L’opération va être relativement simple avec le remplacement des condensateurs chimiques hors d’âge, le nettoyage de certaines commandes et puis comme d’habitude, je lui mettrais « la pression » sur le banc de test pour valider mon intervention 🙂

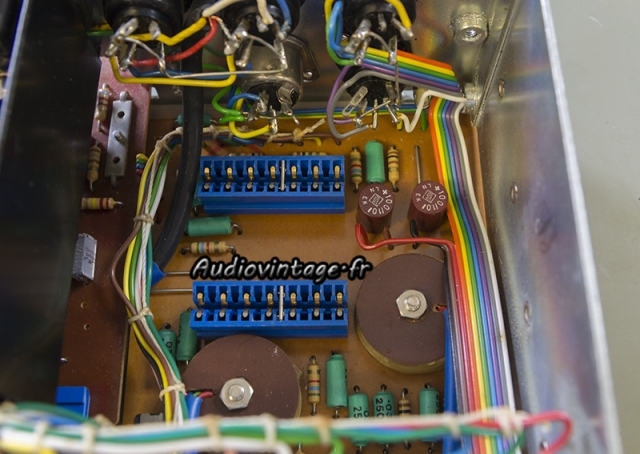

Quad 33 : circuits tonalité à revoir.
Les circuits de tonalités.

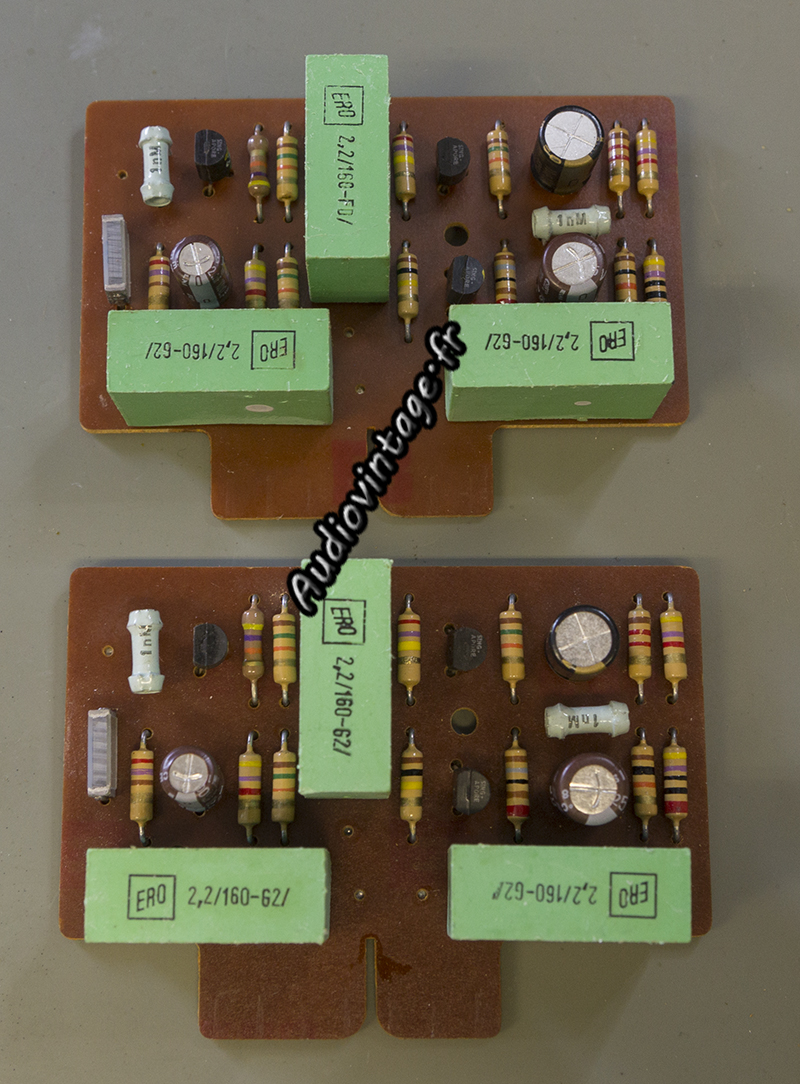

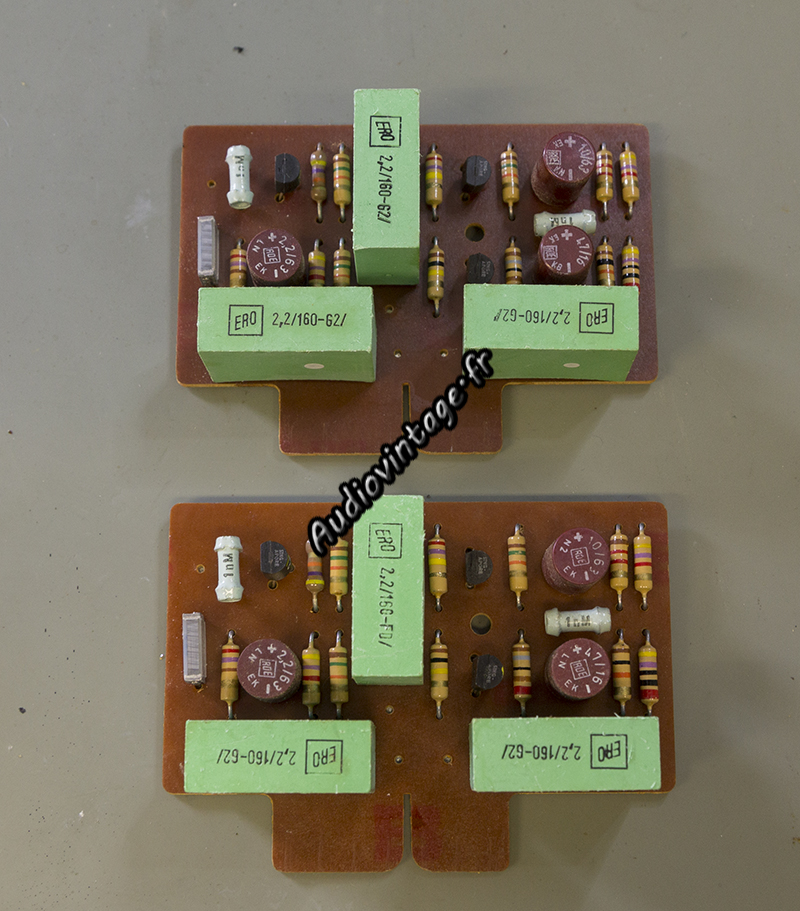

Quad 33 : circuit tonalité révisés.

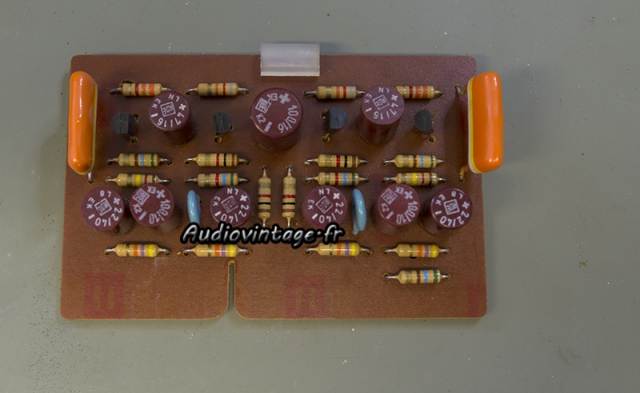

Ils reçoivent des condensateurs chimiques neufs.

Quad 33 : vu !
Au fond du préamplificateur Quad 33, deux chimiques se planquent dans l’espoir de ne pas être remarqués…

Quad 33 : capas changées !
Pas de quartier !

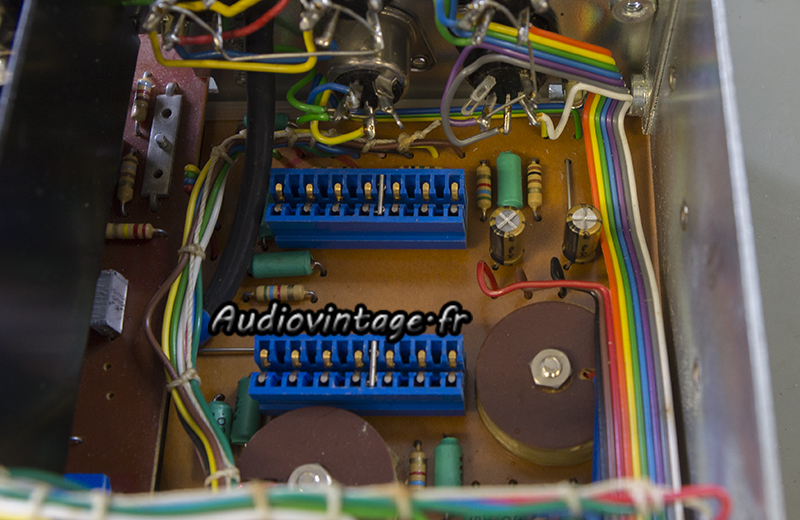

Quad 33 : phono à réviser.
Le circuit phono.

Quad 33 : phono révisée.

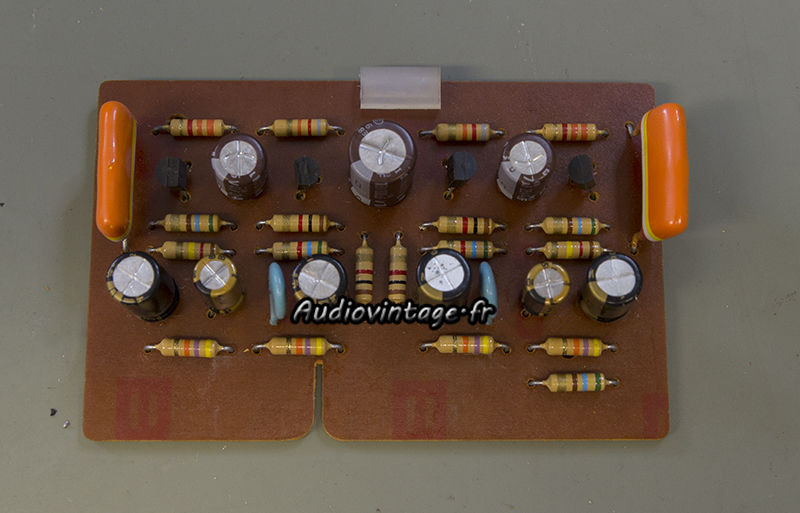

Condensateurs chimiques neufs.

Quad 33 : alimentation à revoir.

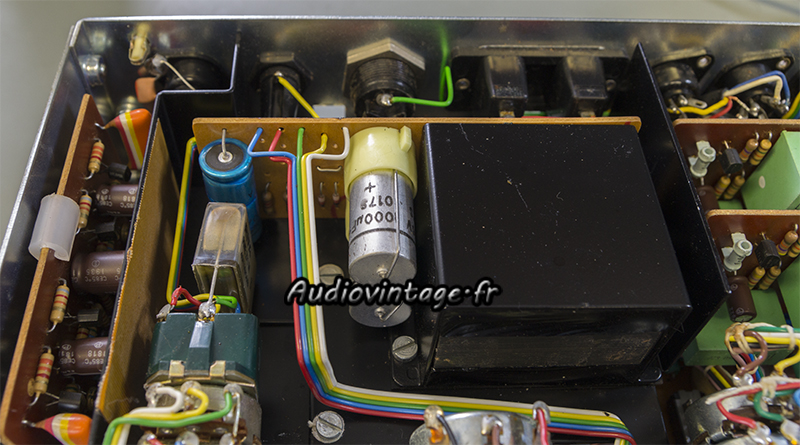

L’alimentation.

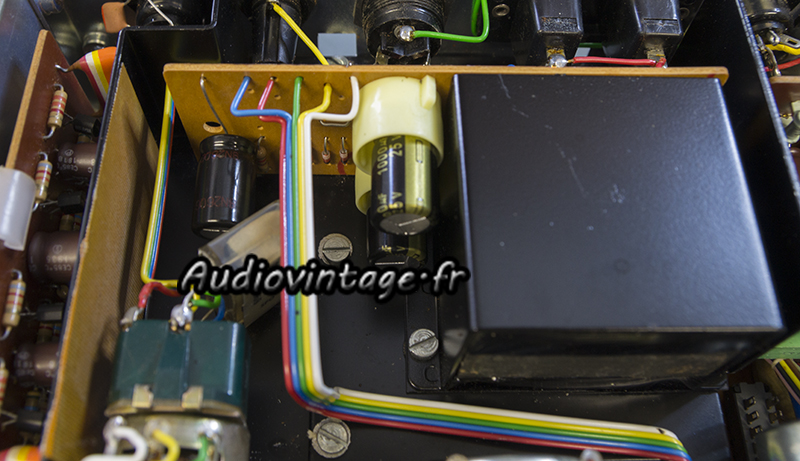

Quad 33 : alimentation révisée.
Condensateurs chimiques neufs ici aussi.

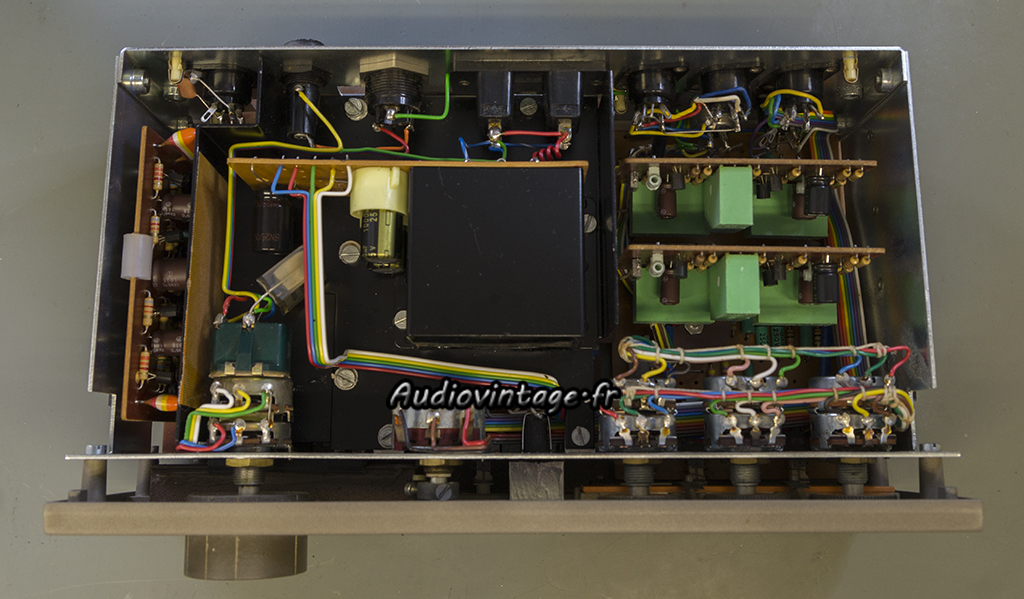

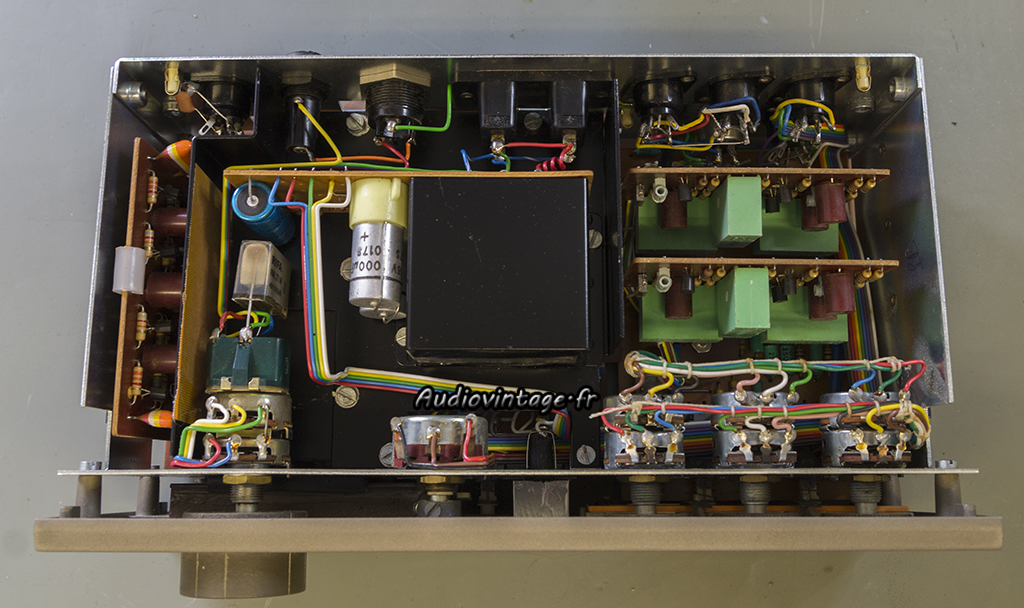

Quad 33 : terminé.
Terminé.

Quad 33 : distorsion-a-1v-en-sortie-entree-radio

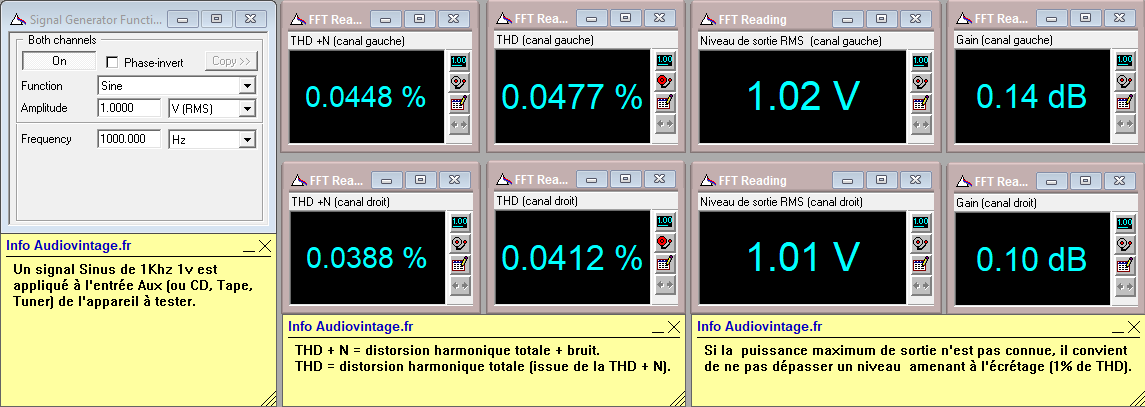

Distorsion à 1v en sortie, entrée radio.

Quad 33 : distorsion-a-1.6v-en-sortie-entree-radio
Distorsion à 1.6v en sortie, entrée radio.

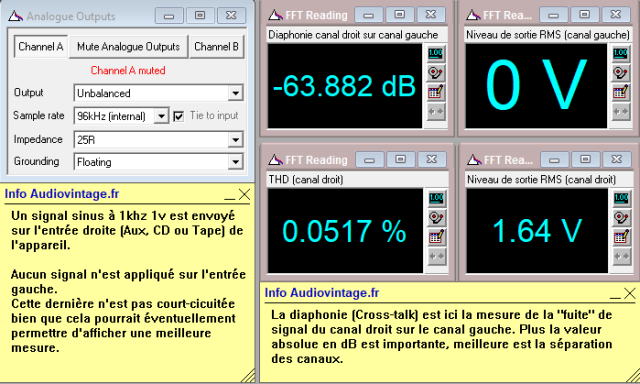

Quad 33 : diaphonie-du-canal-droit-sur-le-canal-gauche-a-1.6v-en-sortie-entree-radio

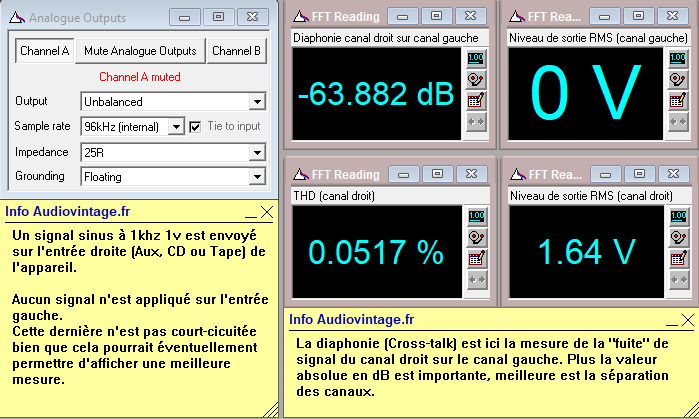

Diaphonie du canal droit sur le canal gauche à 1.6 en sortie, entrée radio.

Quad 33 : diaphonie-du-canal-gauche-sur-le-canal-droit-a-1.6v-en-sortie-entree-radio

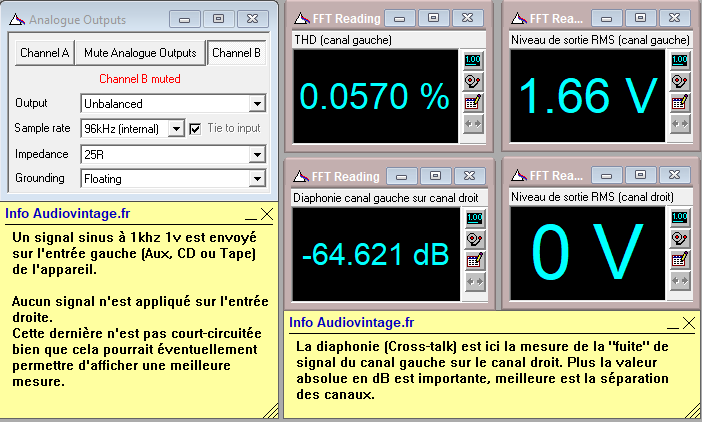

Diaphonie du canal gauche sur le canal droit à 1.6 en sortie, entrée radio.

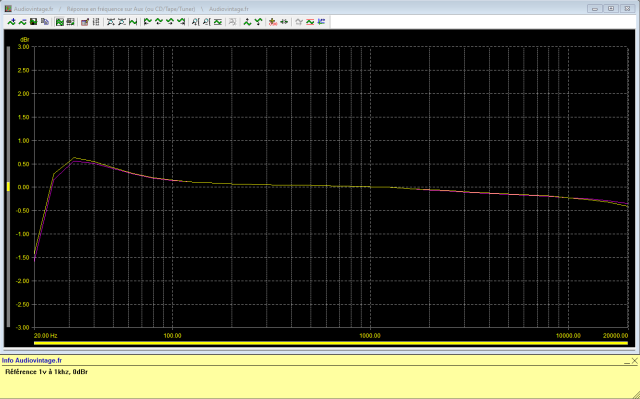

Quad 33 : reponse-en-frequence-a-1v-en-sortie-entree-radio-tone-defeat
Réponse en fréquence à 2x1v en sortie, entrée radio, tone defeat.

Quad 33 : rapport-signal-bruit-a-1.6v-en-sortie-entree-radio
Rapport signal bruit à 2×1.6v en sortie, entrée radio.

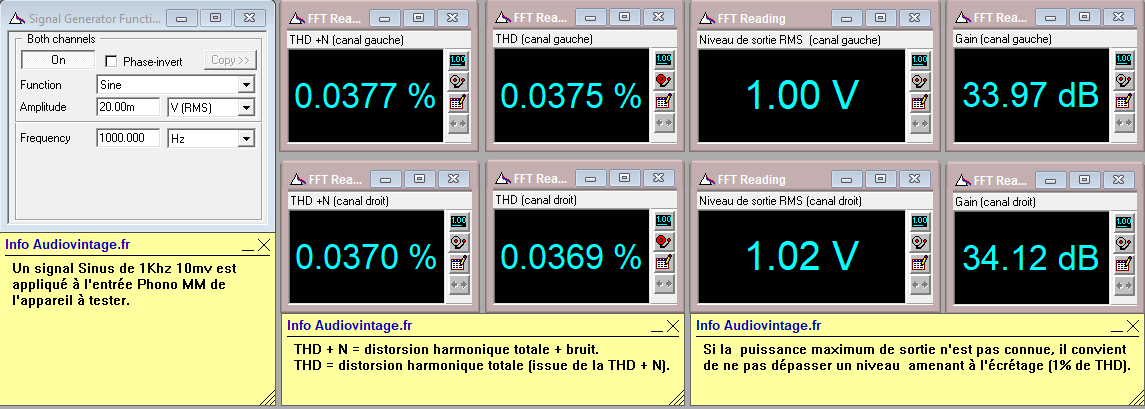

Quad 33 : distorsion-a-1v-en-sortie-entree-phono
Distorsion à 1v en sortie, entrée phono.

Quad 33 : reponse-en-frequence-a-1v-en-sortie-entree-phono-tone-defeat

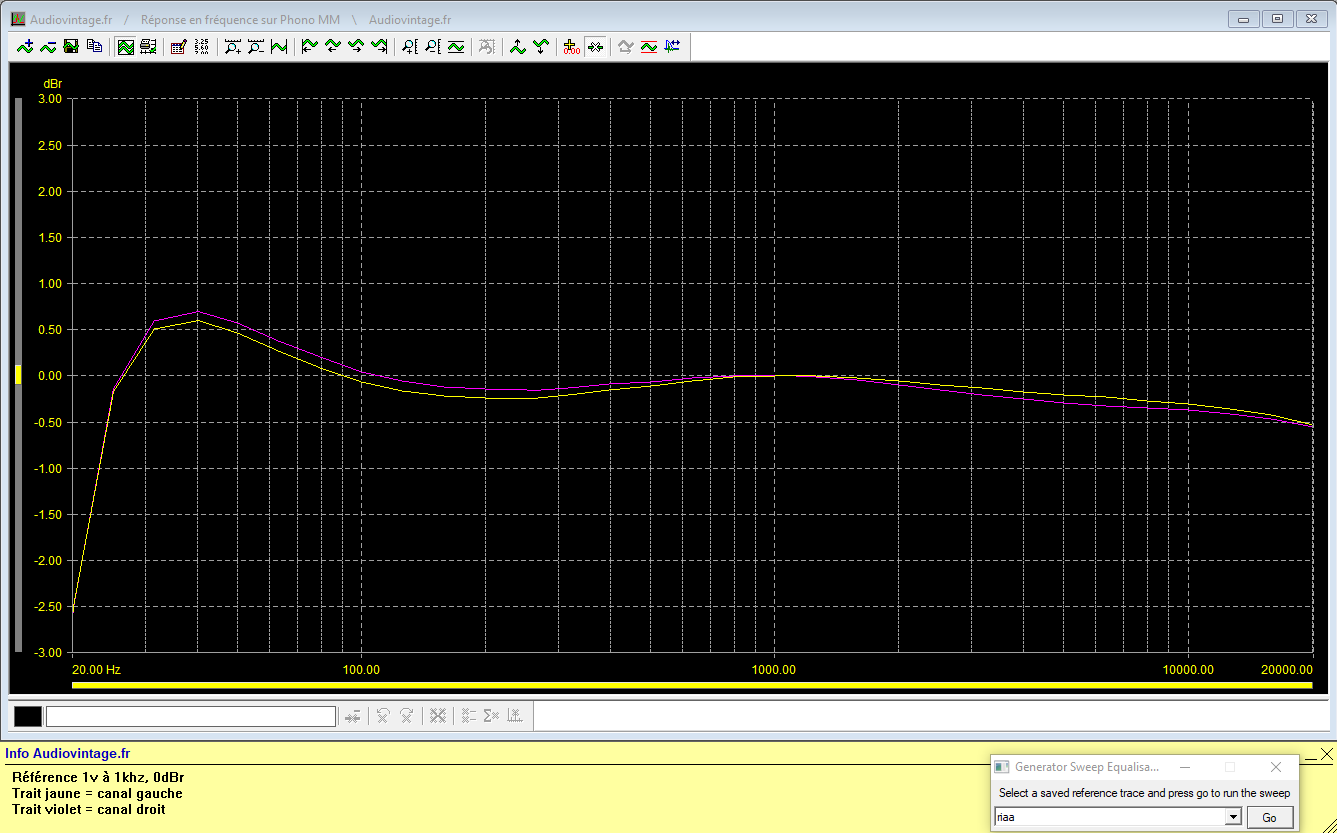

Réponse en fréquence à 2x1v en sortie, entrée phono, tone defeat.

Quad 33 : rapport-signal-bruit-a-1.6v-en-sortie-entree-phono

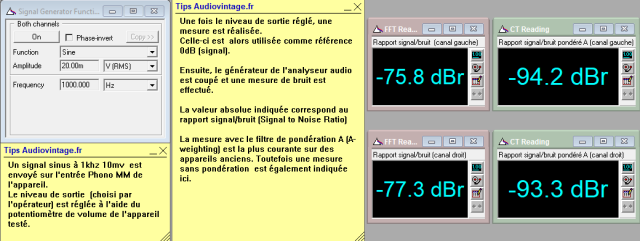

Rapport signal bruit à 2×1.6v en sortie, entrée phono.

Quad 33 : signal-carre-a-100hz
Quad 33 : signal-carre-a-1khz
Quad 33 : signal-carre-a-10khz
Quad 33 : temps-de-montee-a-10khz

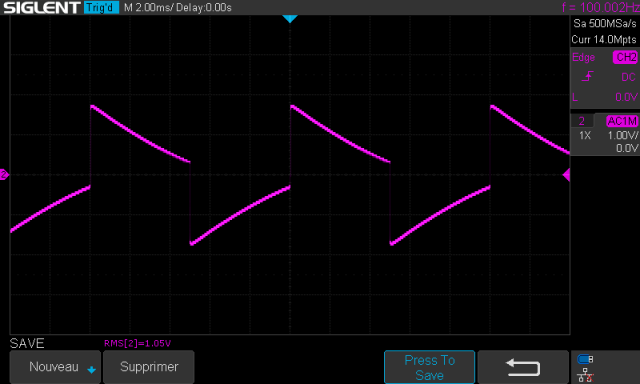

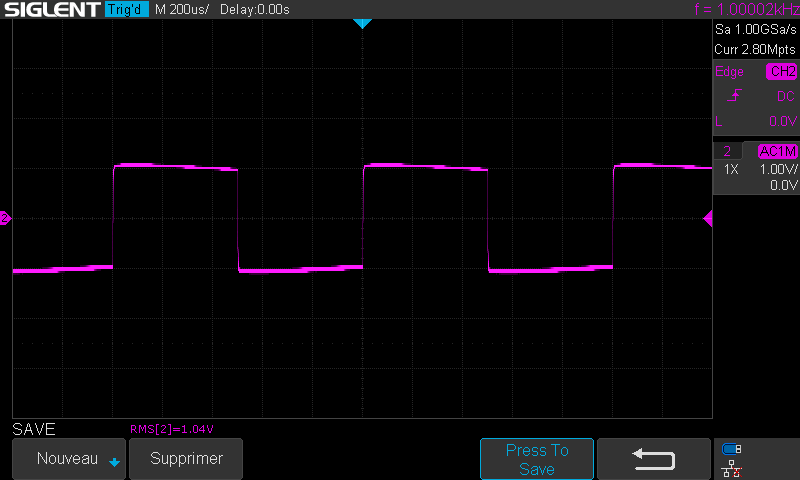

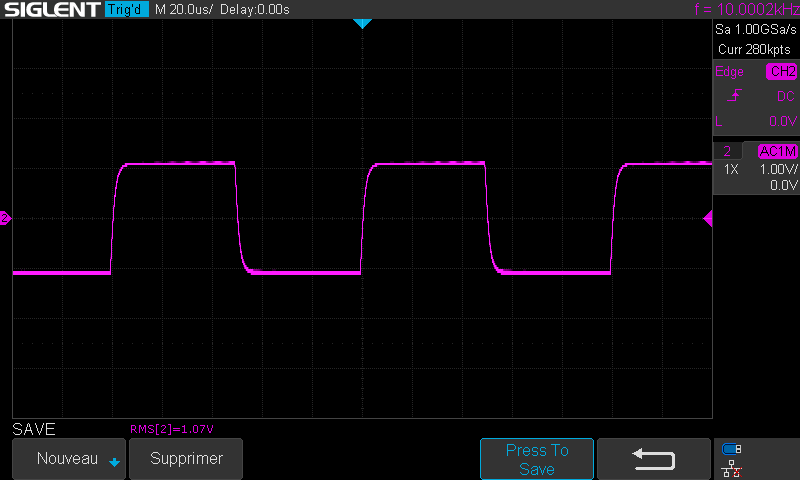

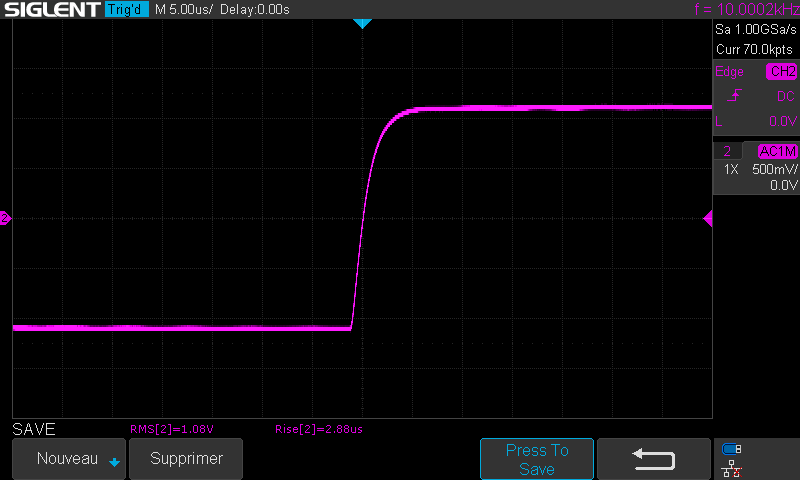

Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1v en sortie, entrée radio, tone defeat.

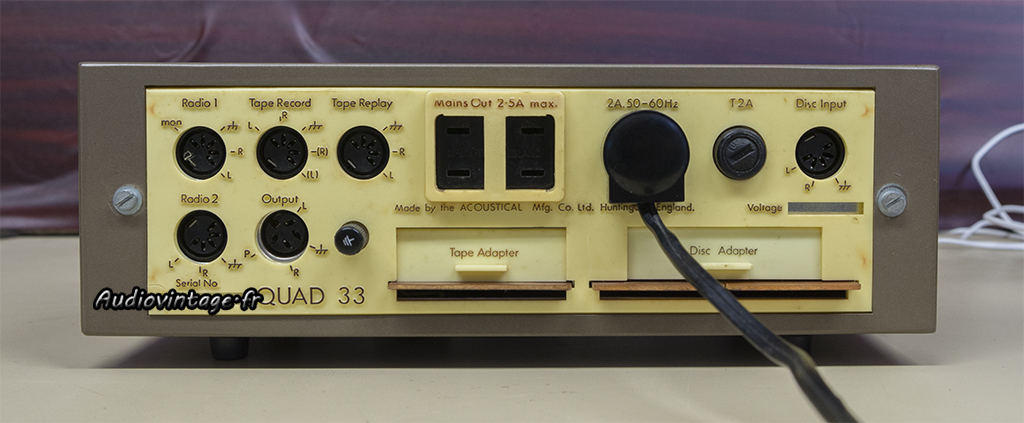

Quad 33 : connectique.
Connectique.

Quad 33 : en belle compagnie :)

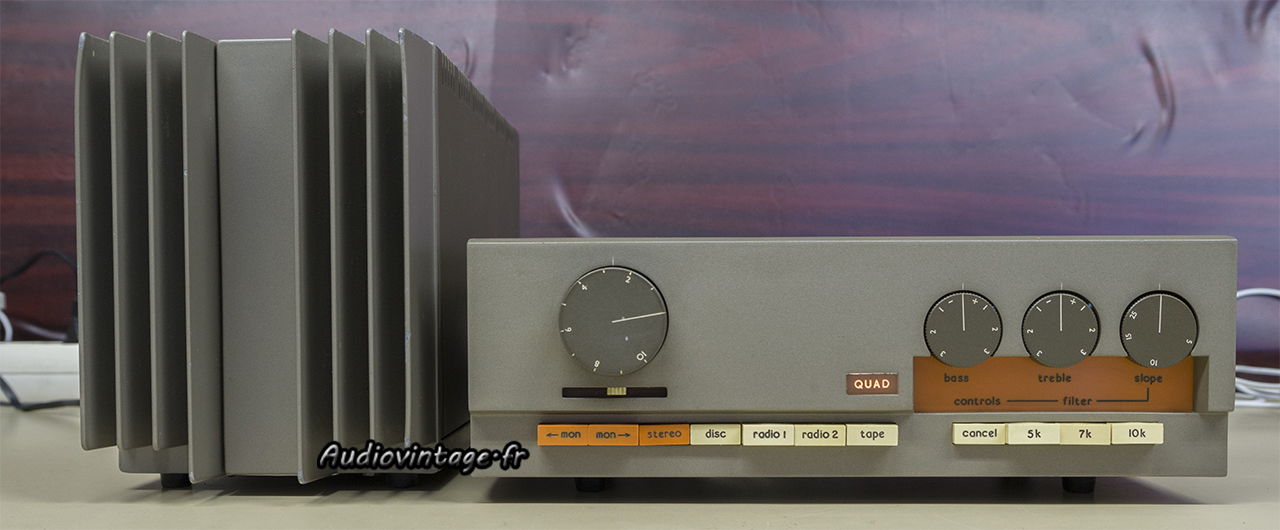

L’association parfaite !
