Encore une petite merveille présentée sur Audiovintage. Un des premiers Marantz Model 16, dans sa déclinaisons 2×80 watts (un modèle 2×100 watts a été commercialisé par la suite).
Intervention sur un appareil de 50 ans.
Le Model 16 est composés de deux blocs mono reliés entre eux par des équerres et une jolie façade.
Cet exemplaire se met en route et les deux relais de protection commutent. Ce n’est déjà pas si mal, mais, tout comme le Model 15, le Model 16 est très fiable. Bon, 50 ans quand même…
Démontage de la façade, les deux ampoules seront remplacées.

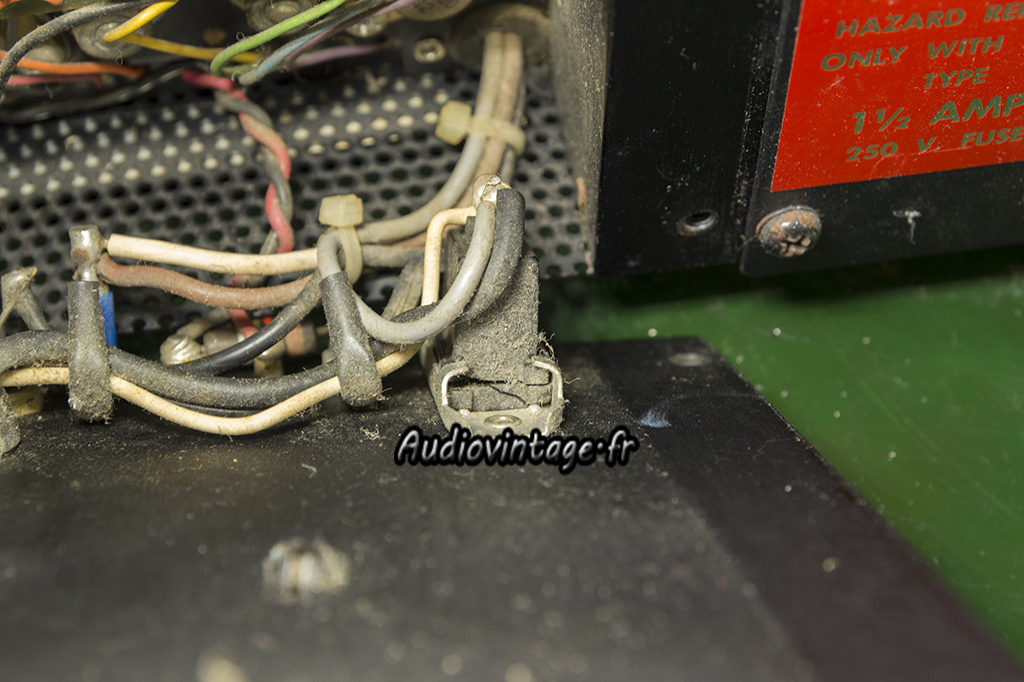

Sur le bloc 1, la prise de report d’alimentation ou vient se connecteur le bloc 2 est fêlée.
Le tout se démonte assez facilement sans devoir enlever les rivets. Je constate qu’il n’y a pas de risque électrique, que les contacts sont bien en place et ne bougent pas. C’est donc juste « cosmétique » et la prise femelle est un peu branlante.
Hélas, j’ai oublié de prendre une photo après réparation, mais le collage fut possible et je ne m’en suis pas privé.

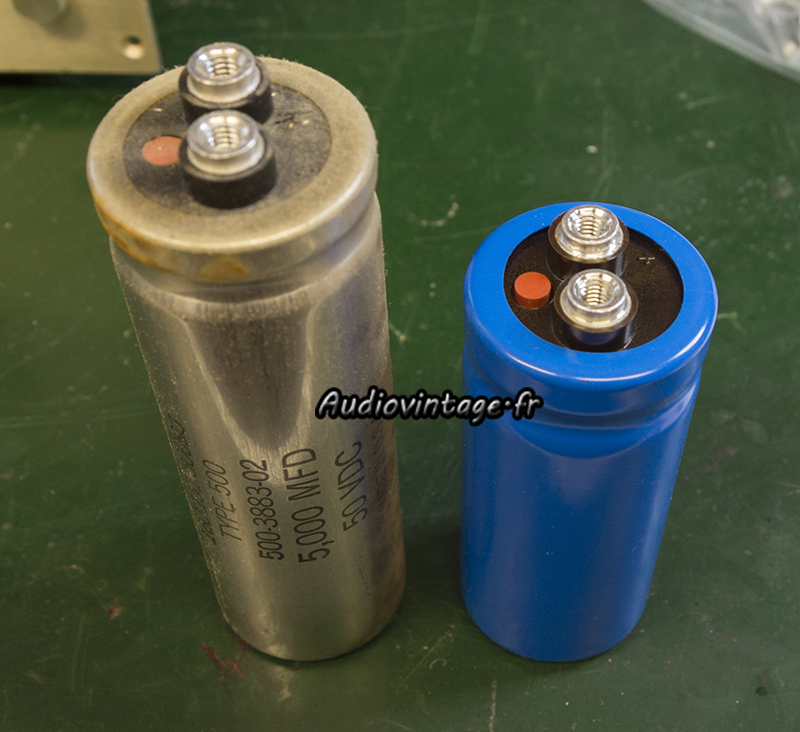

Tout d’abord, les condensateurs de filtrage. Les originaux Sangamo sont costauds mais plusieurs d’entre eux ont une capacité en chute libre. Les nouveaux, made in USA également, vont être montés.

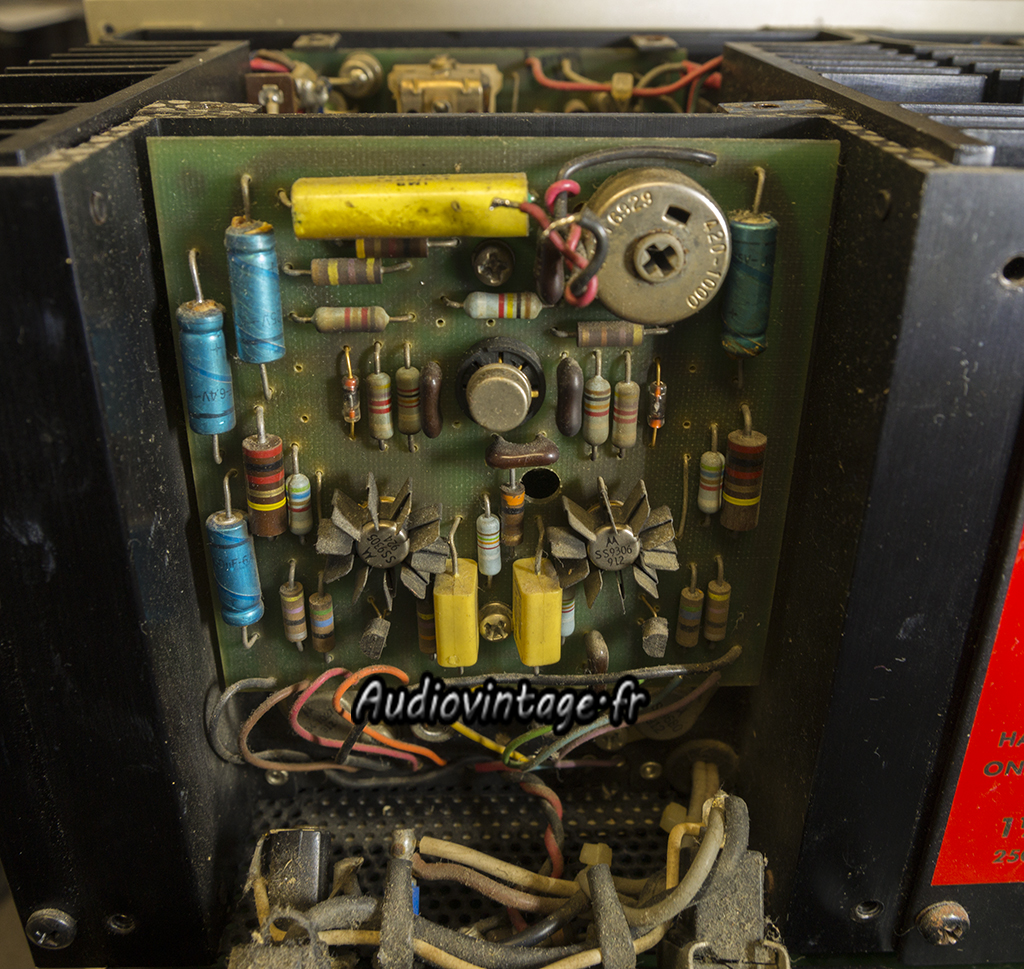

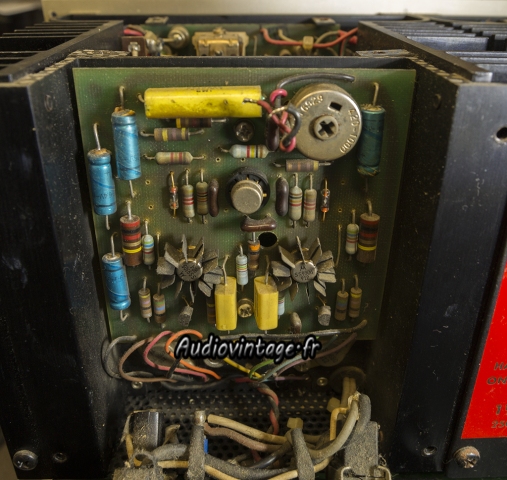

A l’arrière, le circuit d’amplification. En haut à droite, la résistance ajustable bobinée d’offset, qu’il faudra dessouder, nettoyer et remonter.
Les condensateurs bleus axiaux Holland commencent à fuir, leur remplacement est obligatoire dans tous les Marantz qui en possèdent, sans exception.
Le trou visible dans le circuit est dans le prolongement d’un des deux opercules que l’on peut enlever l’arrière de l’appareil, pour accéder aux résistances bobinées de bias et d’offset, appareil fermé. La classe 🙂
Les Sprague (USA également) prennent la place des Holland bien cuits. La résistance ajustable d’offset a été ouverte et nettoyée.

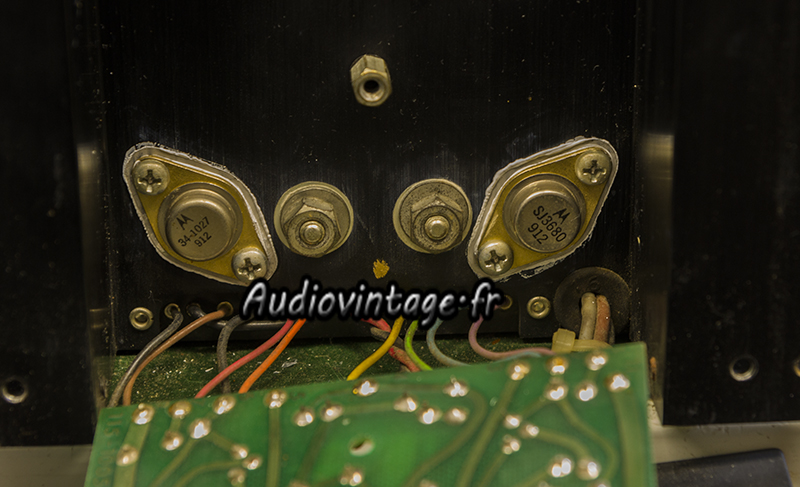

Sous le circuit, les transistors drivers To66 ont reçus au minimum de la graisse fraiche et pour certains d’entre eux, des micas d’isolation neufs.

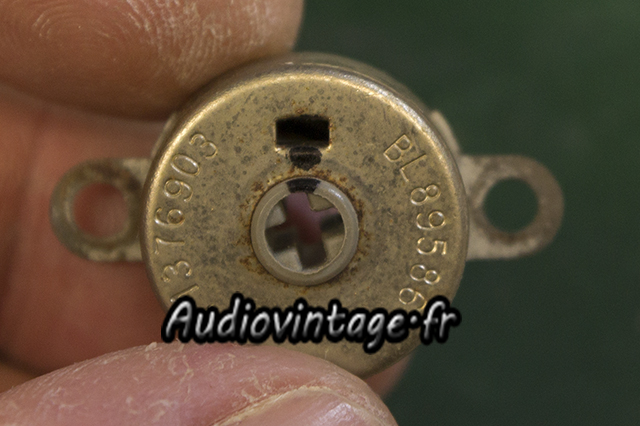

De l’autre côté du châssis, on trouve quelques composants et en particulier la résistance ajustable de courant de repos.

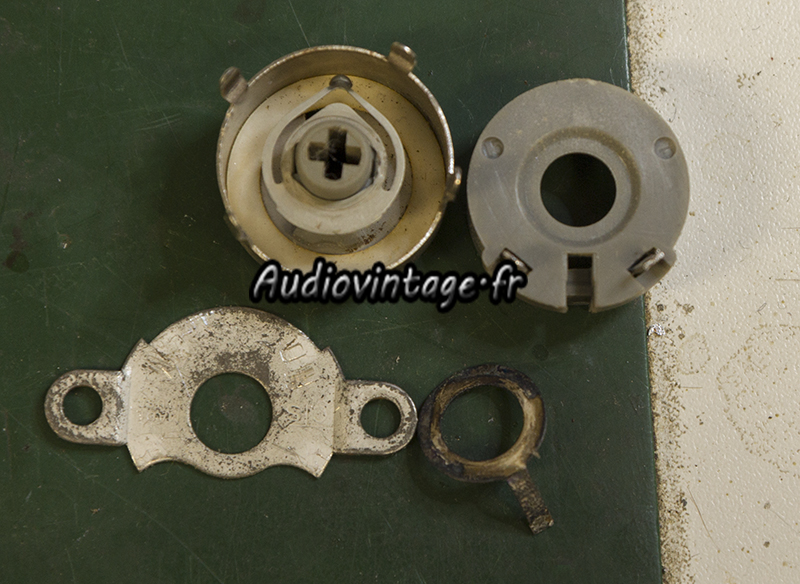

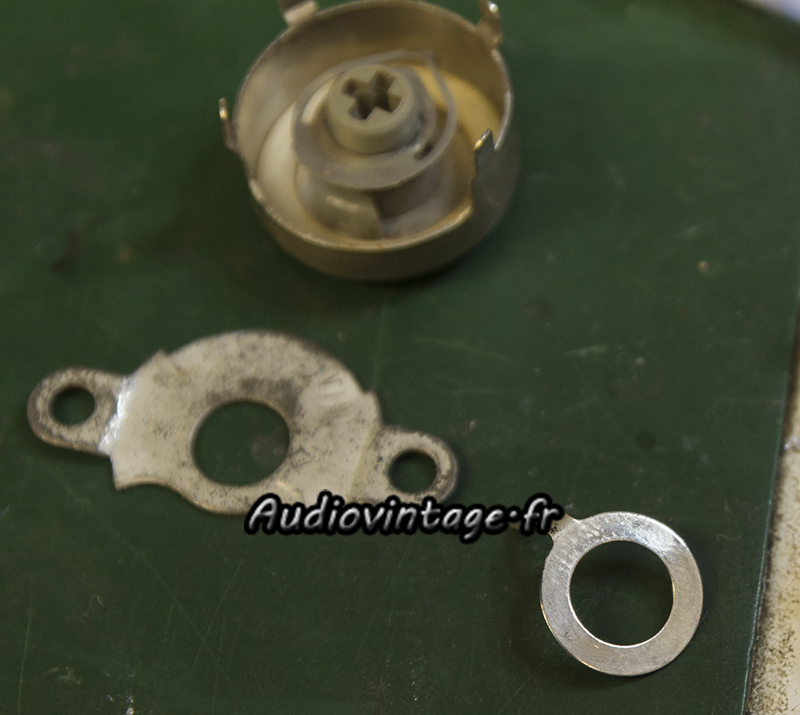

Son démontage permet de faire la lumière sur de possibles difficultés à réaliser un réglage correct, et pour le bias, cela peut se transformer en grosse galère…
Sur la section bien sale, glisse le curseur qui se déplace sur la bobine (non visible, dans la partie grise). Si ce glissement se fait sur cette section dans son état actuel, on imagine aisément que ça ne va pas fonctionner comme on le voudrait…
Laissez votre bombe de contact là où elle est, la seule solution est le démontage et le nettoyage manuel.

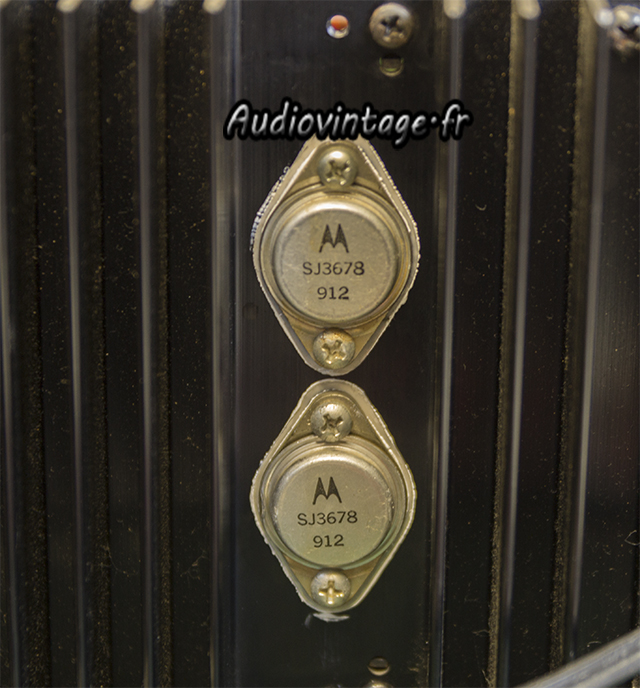

Les transistors de puissances, tous originaux, reçoivent de la graisse fraiche et des micas neufs.

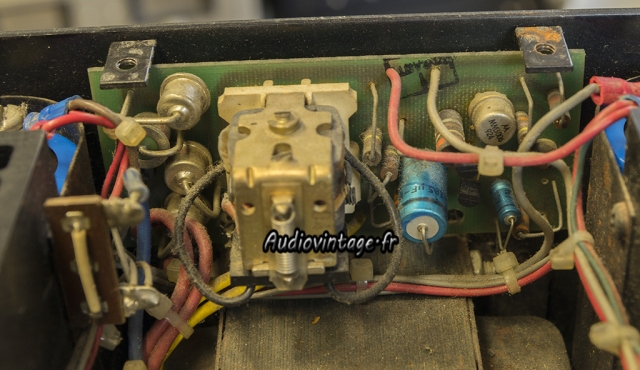

Le circuit de protection, avec son gros relais non capoté (et donc bien encrassé) et les « fameux » condensateurs Holland.
Les relais des deux blocs sont démontés, les contacts seront nettoyés.

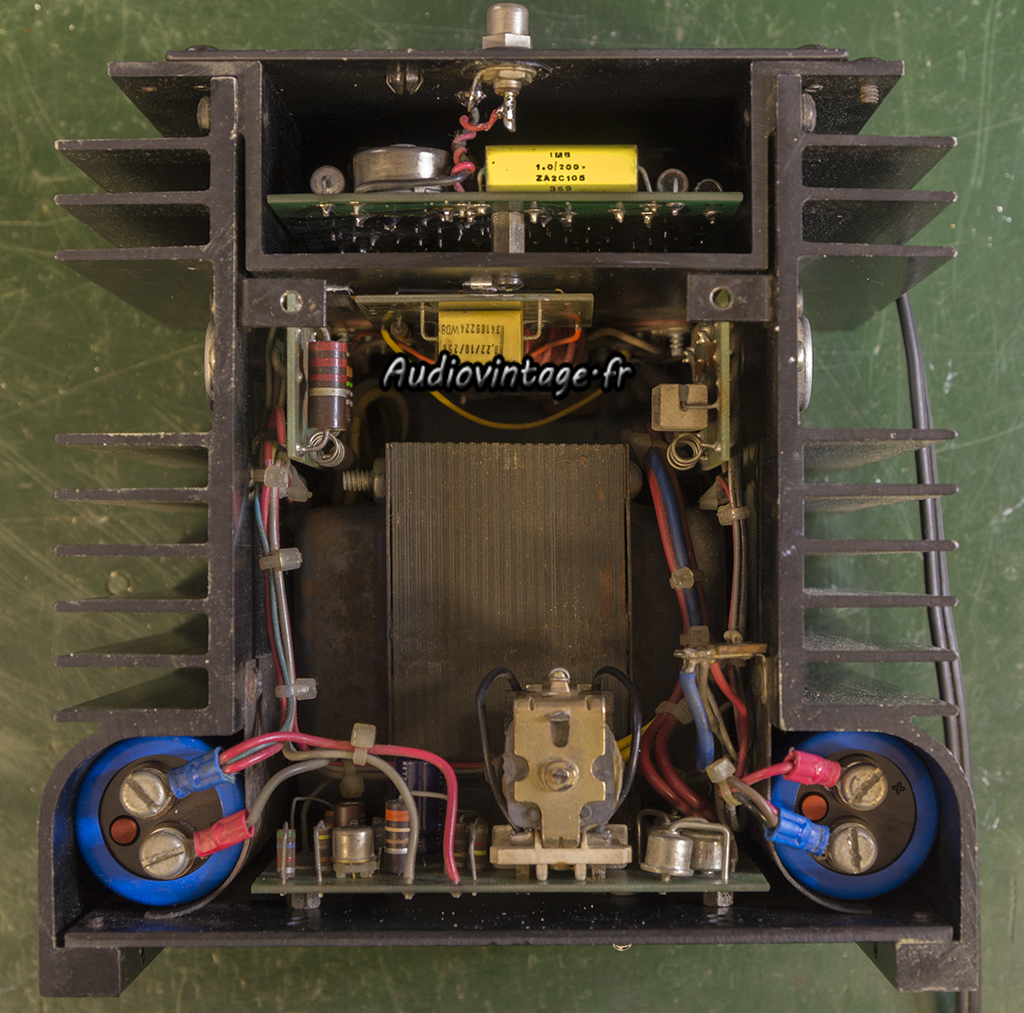

Voici un des deux blocs ou les composants usés ont été remplacés.

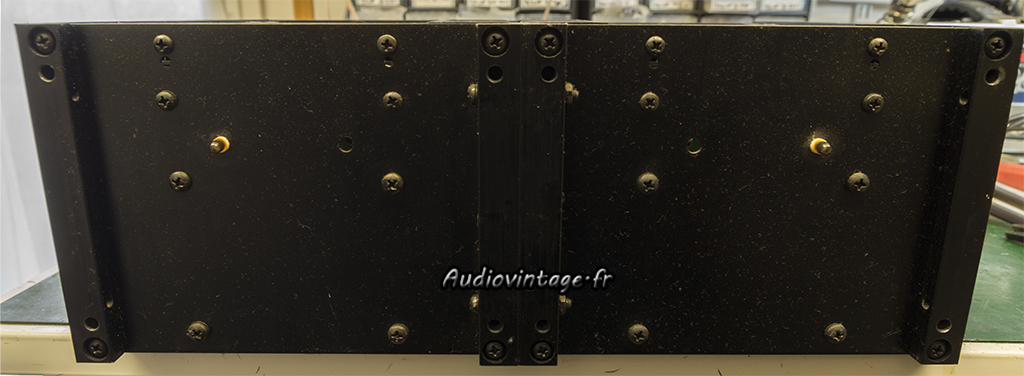

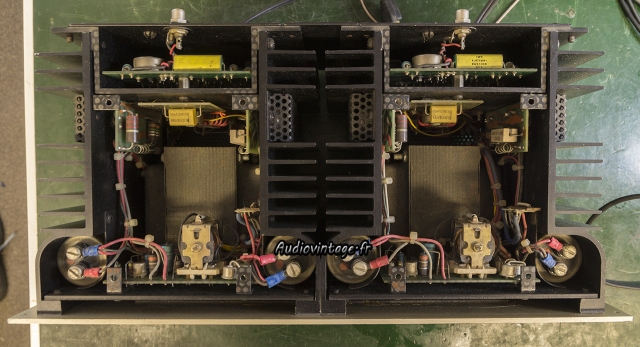

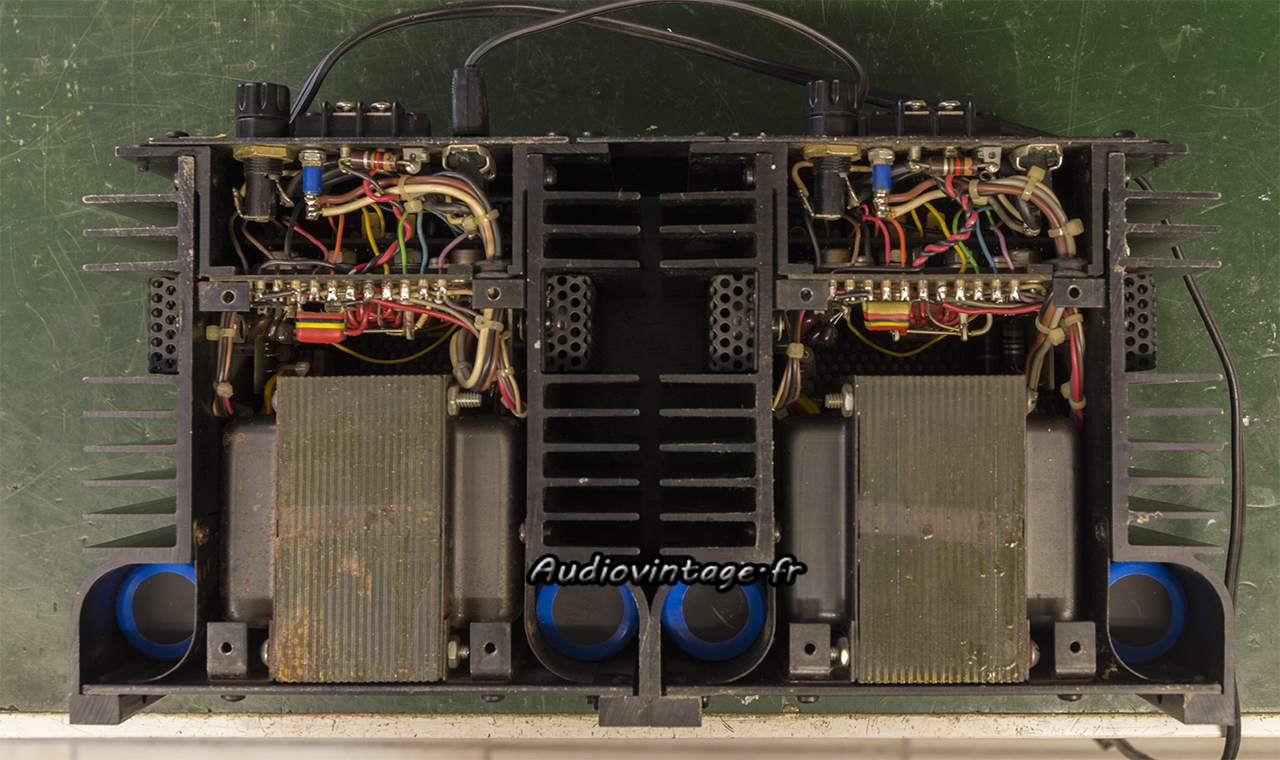

Les deux blocs sont de nouveaux assemblés. Vu du dessous.

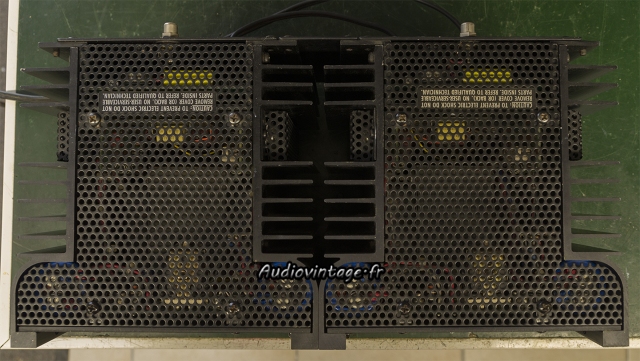

Les capots ajourés sont remontés (vu de dessus). Les blocs sont ensuite réglés (courant de repos et offset).

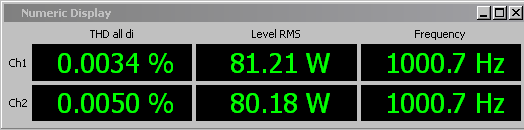

Distorsion relevée à puissance nominale sous 8 ohms.
Réponse en fréquence sous 8 ohms (1w à 1khz).
Rapport signal bruit sous 8 ohms (30w à 1khz) pondération A.

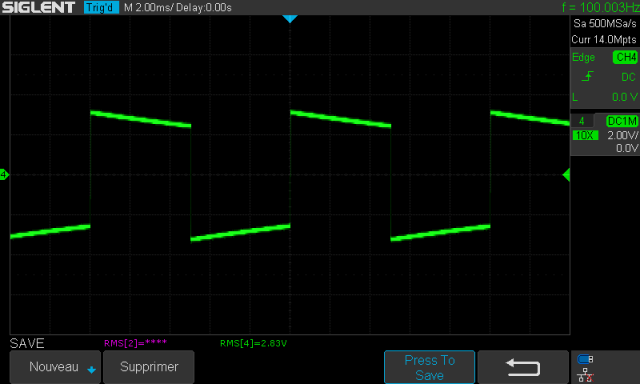

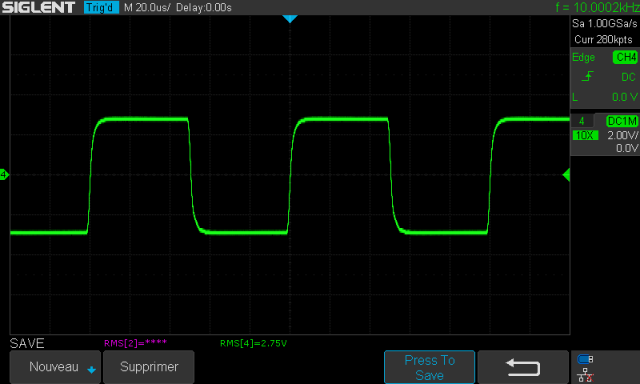

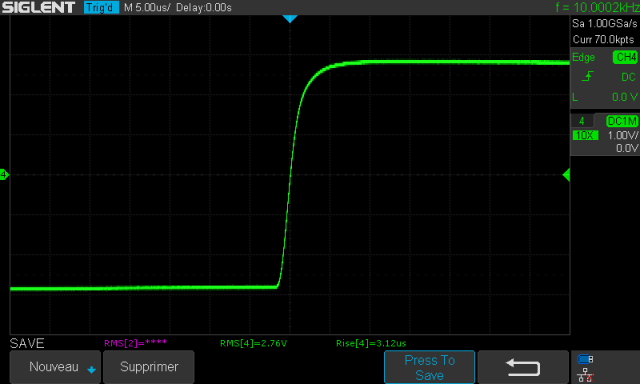

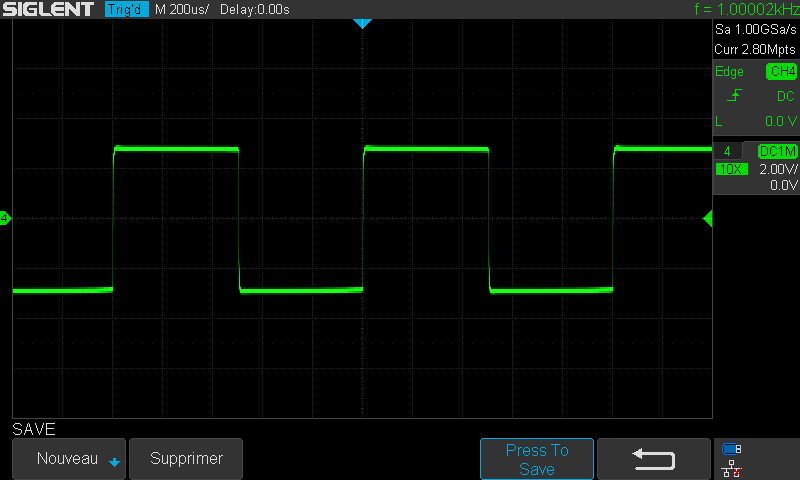

Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. Tout ça à environ 1w en sortie sous 8 ohms.
