Toujours dans les Quad actuellement, remarquez qu’il y a pire comme série 🙂

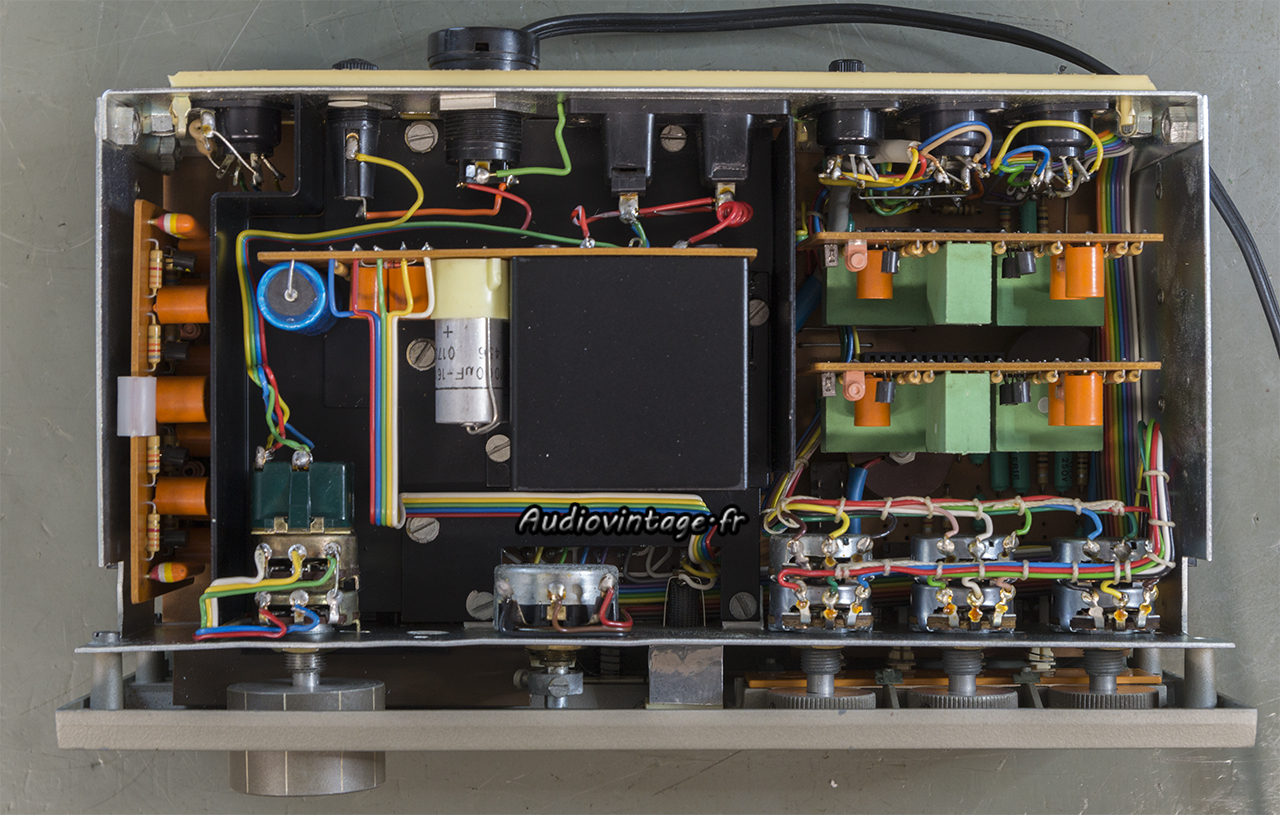

Accueil d’un préamplificateur Quad 33 pour révision complète.
L’appareil est fonctionnel. Quelques petits défauts d’ordre esthétique due à un transport qui ne s’est pas forcément bien passé. Le condensateur en entrée AC a disparu.
Retrait des circuits.

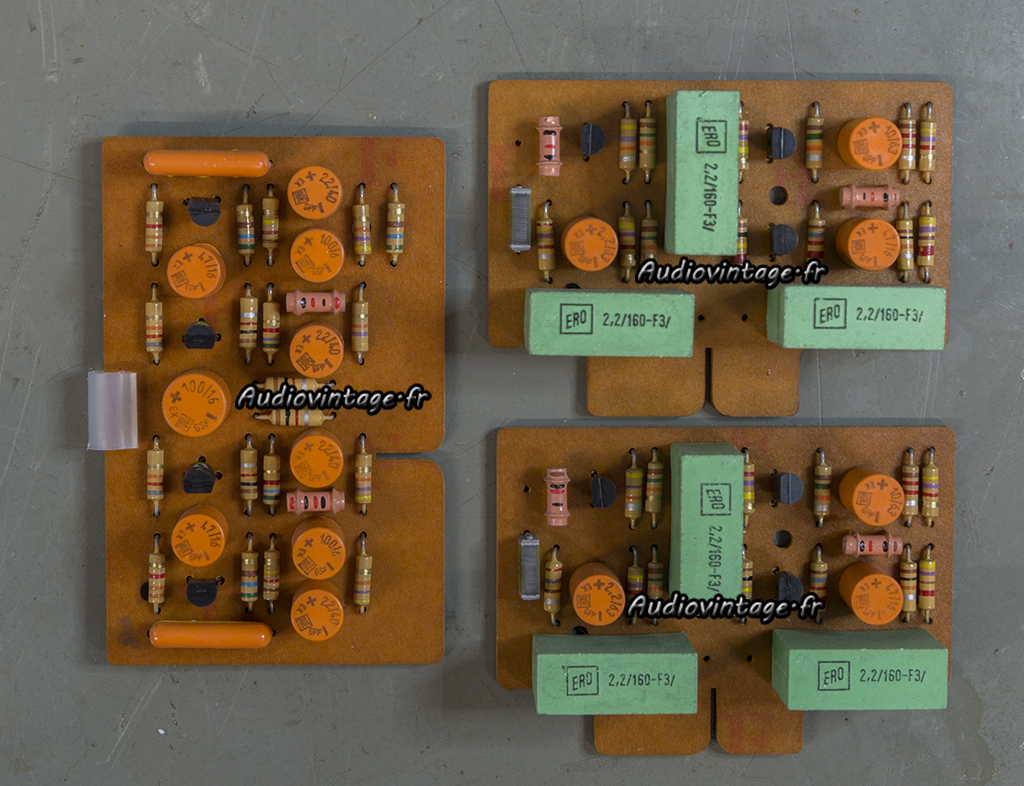

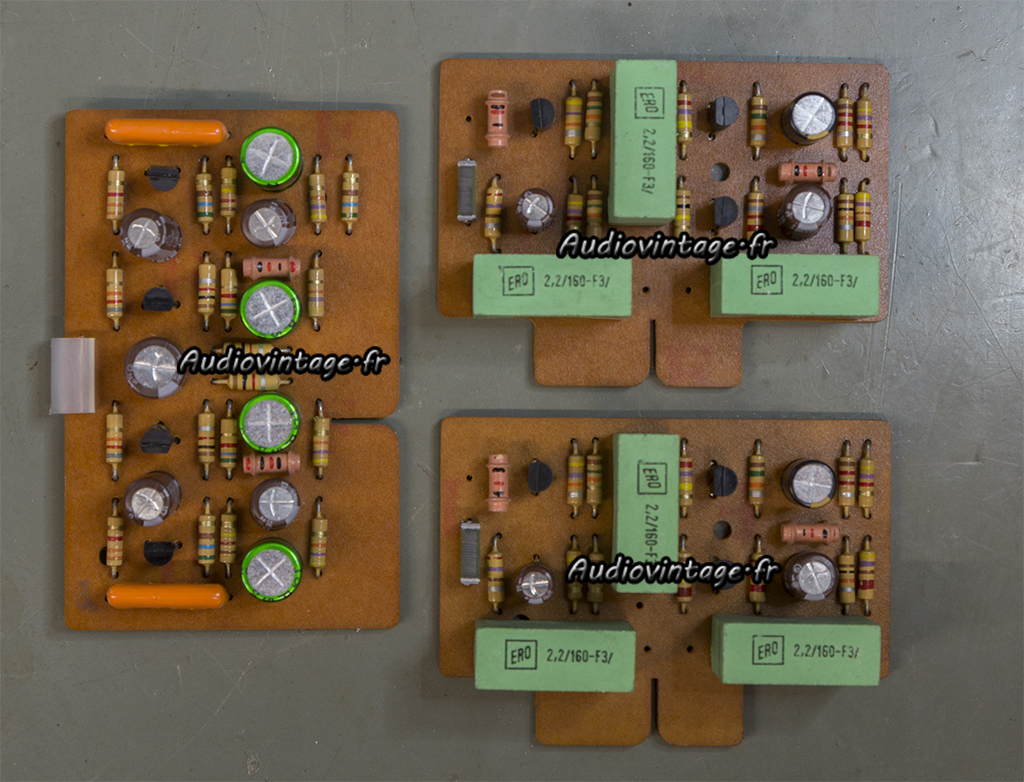

Condensateurs chimiques neufs en place.
Ces deux-là vont également être remplacés.

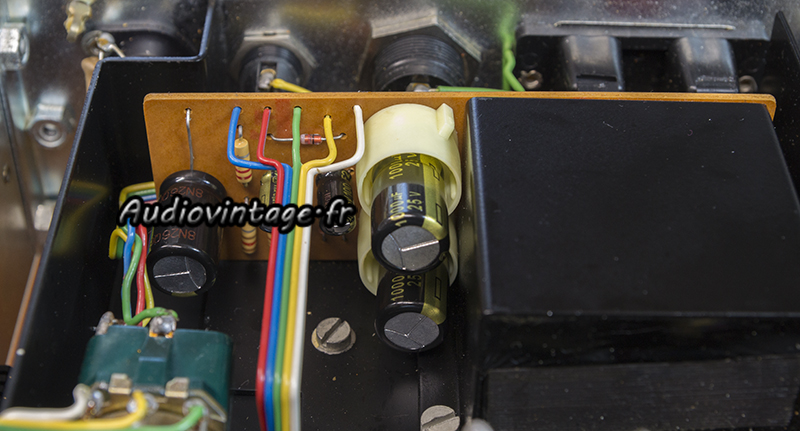

Le circuit d’alimentation est révisé.

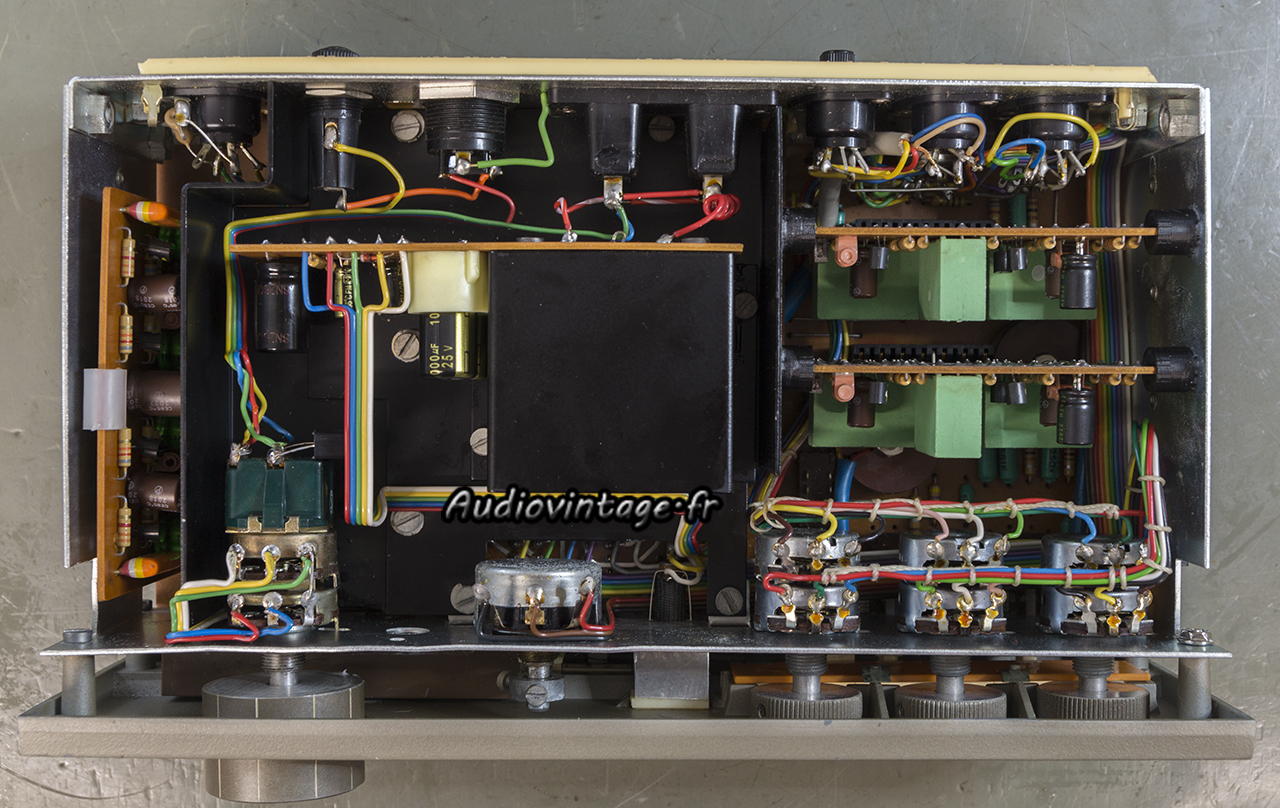

Un condensateur X2 prend place aux bornes du switch on/off. Les commandes sont nettoyées, les circuits retrouvent leurs emplacements favoris, avec la mise en place de petits supports en impression 3D pour les deux à droite. Terminé.

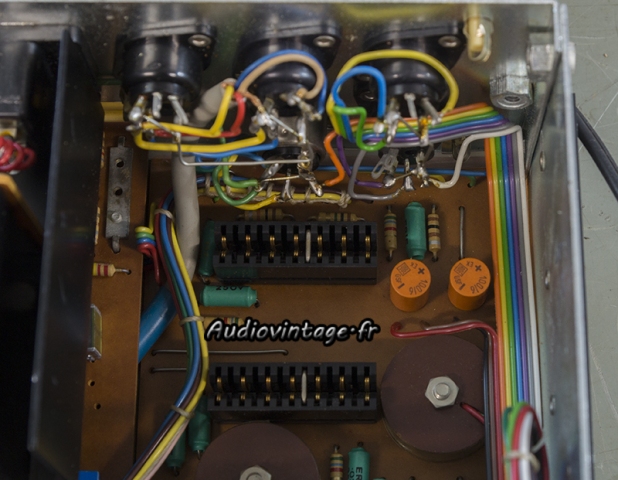

Connectique.
Les mesures sur entrée radio :
Distorsion à 1v en sortie, entrée radio, tone defeat.
Distorsion à 1.6v en sortie, entrée radio, tone defeat.
Distorsion d’intermodulation à 1v en sortie, entrée radio, tone defeat.

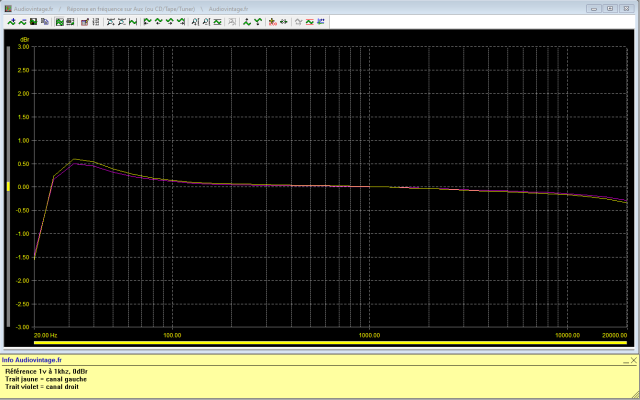

Réponse en fréquence à 1v en sortie, entrée radio, tone defeat.
Rapport signal bruit à 1v en sortie, entrée radio, tone defeat.
Rapport signal bruit à 1.6v en sortie, entrée radio.
Les mesures sur entrée phono :
Distorsion à 1v en sortie, entrée phono, tone defeat.

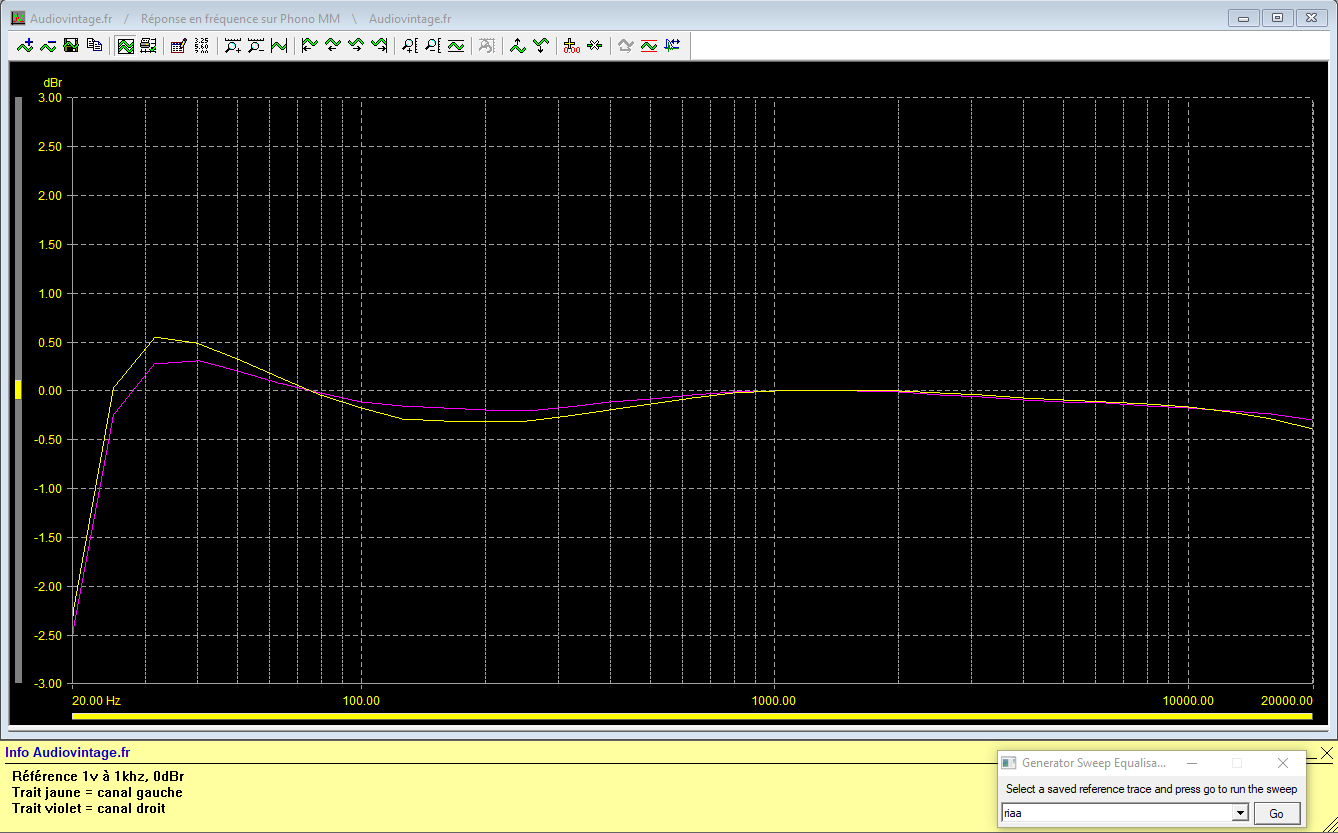

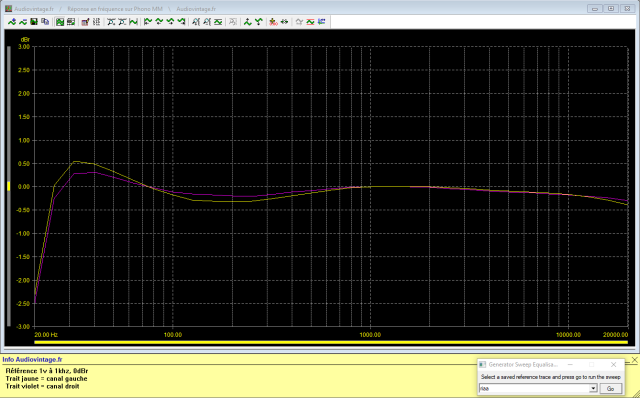

Réponse en fréquence à 1v en sortie, entrée phono, tone defeat.

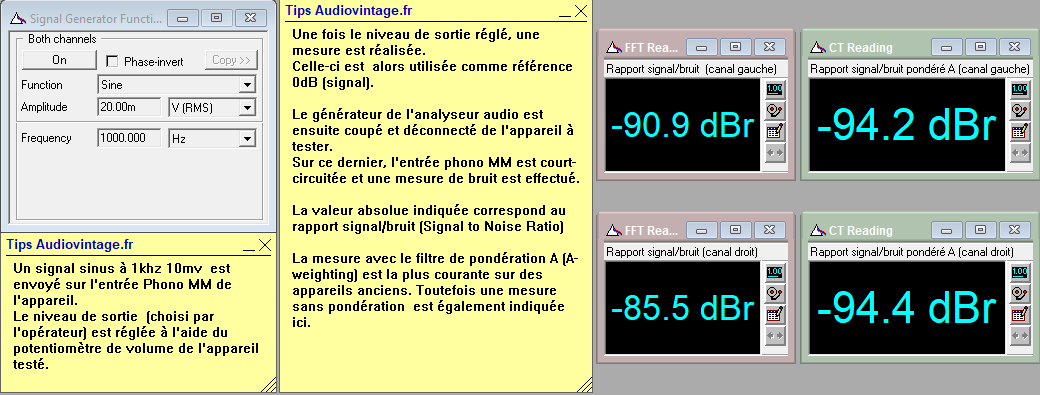

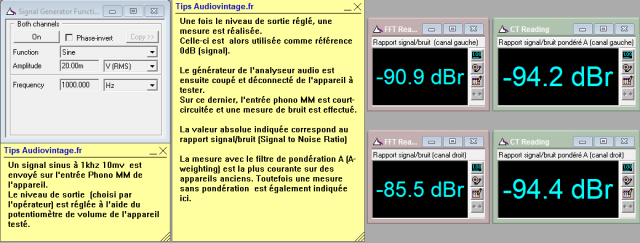

Rapport signal bruit à 1v en sortie, entrée phono, tone defeat
Rapport signal bruit à 1.6v en sortie, entrée phono, tone defeat.
Les mesures à l’oscilloscope :

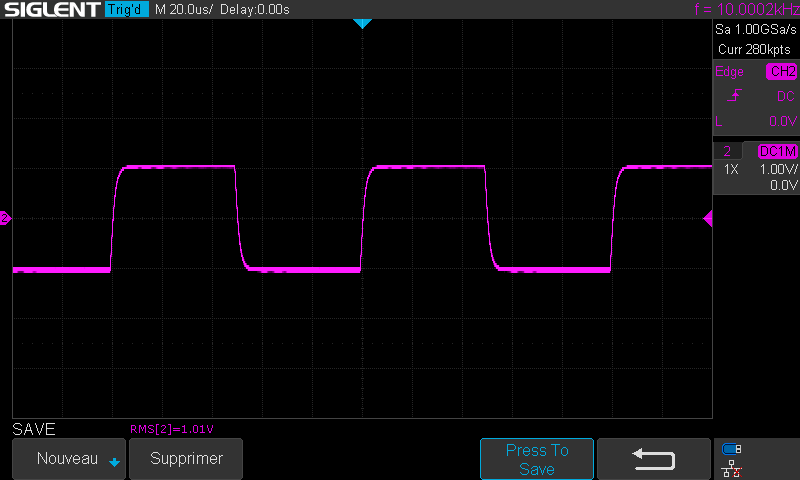

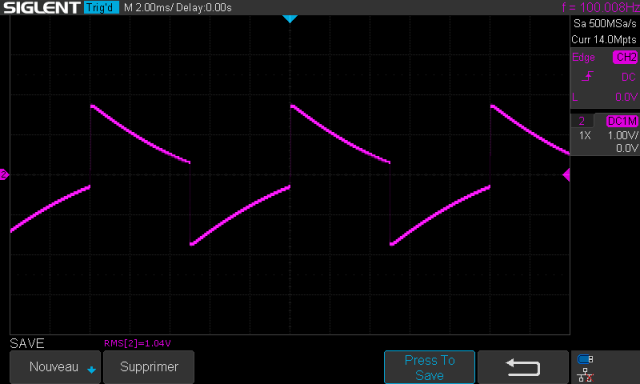

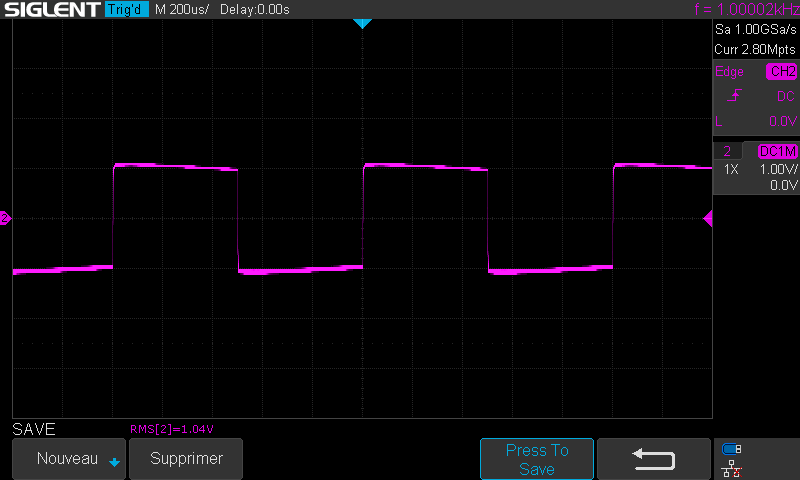

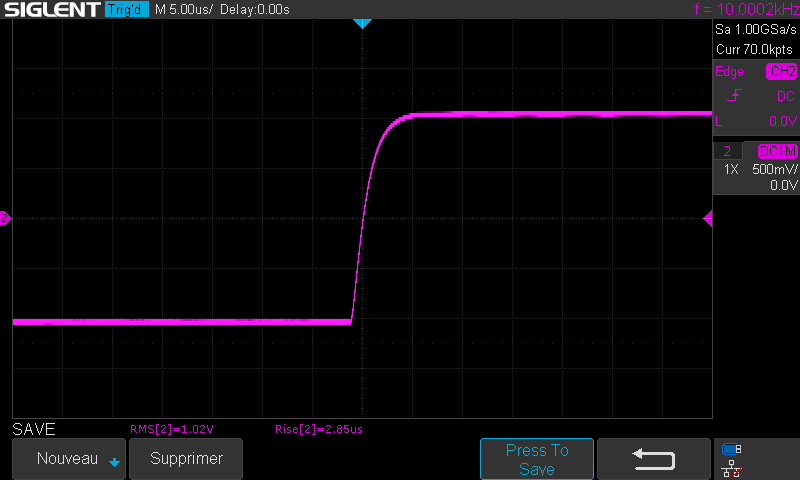

Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1v en sortie, entrée radio, tone defeat.
