Sansui AU-7900

Sansui AU-7900 : un exemplaire bien propre.
Ce Sansui AU-7900 est arrivé un peu « démonté », suite à une tentative de révision de son propriétaire.

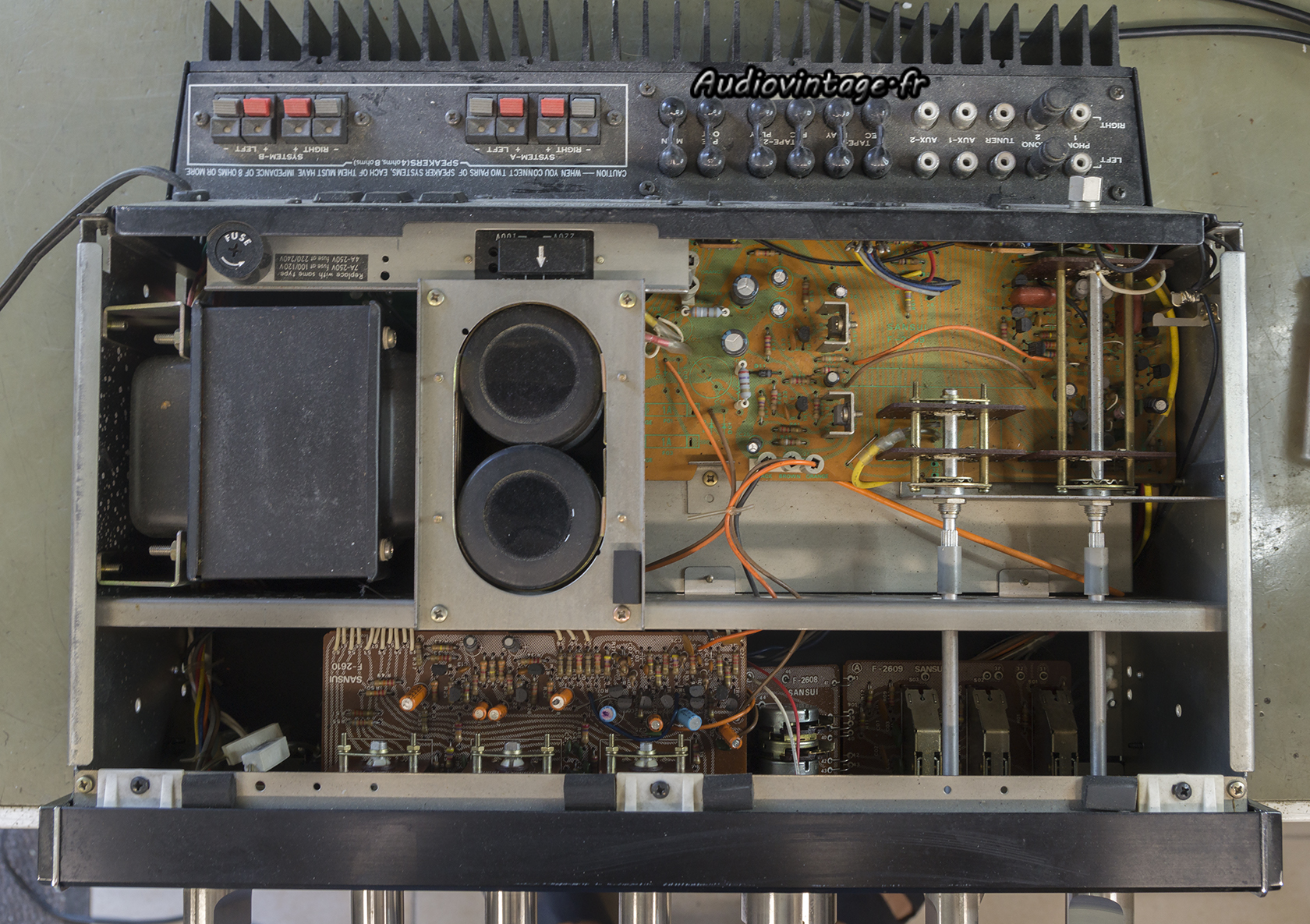

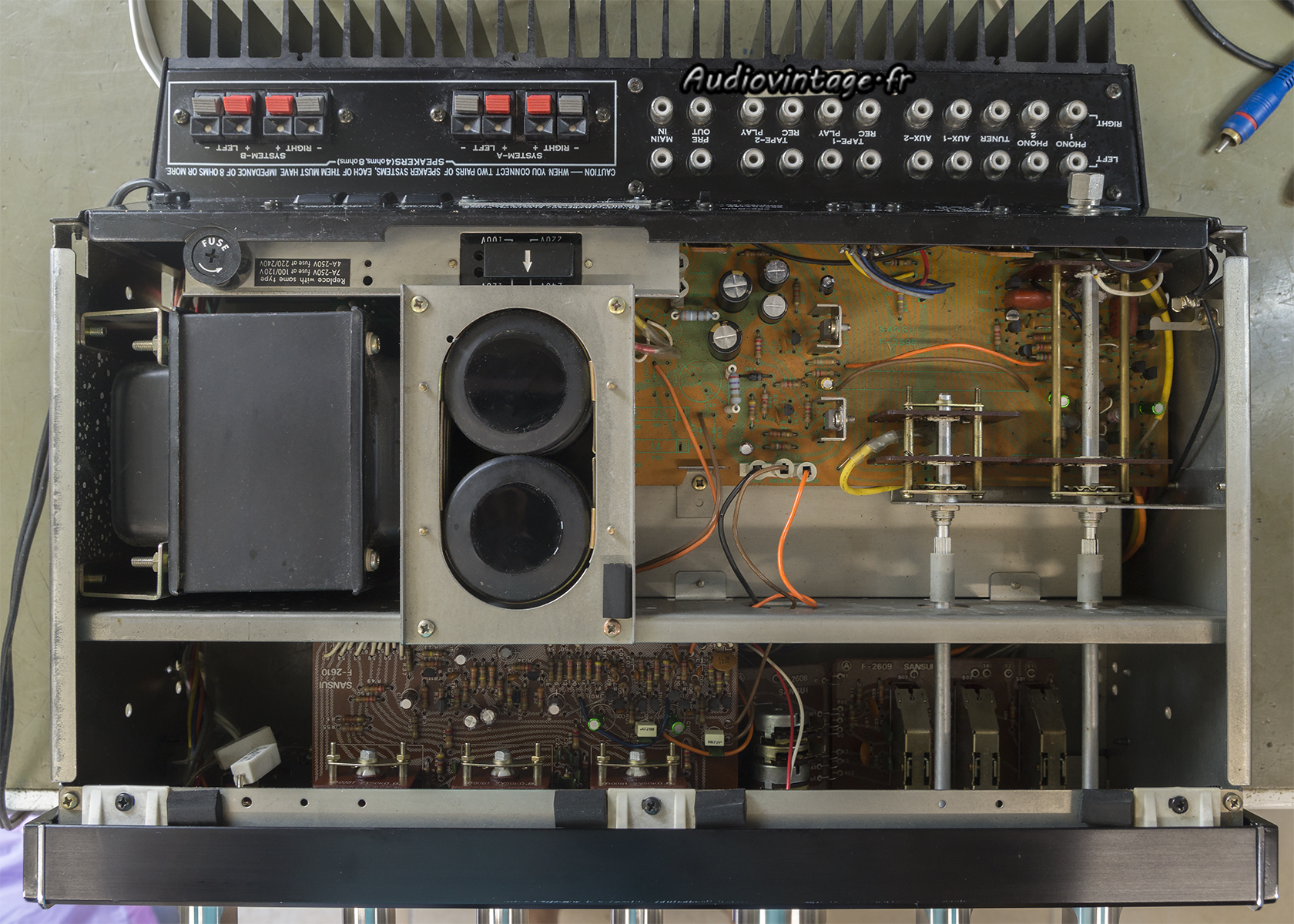

Sansui AU-7900 : à son arrivée.
Sansui AU-7900 : à son arrivée.
L’appareil est remonté et un premier test est effectué. Il fonctionne, ce n’est déjà pas si mal. Les quelques condensateurs chimiques de médiocre qualité mis en place par le propriétaire seront remplacés par des composants de meilleure qualité. L’appareil va de toute manière avoir droit à une révision complète.

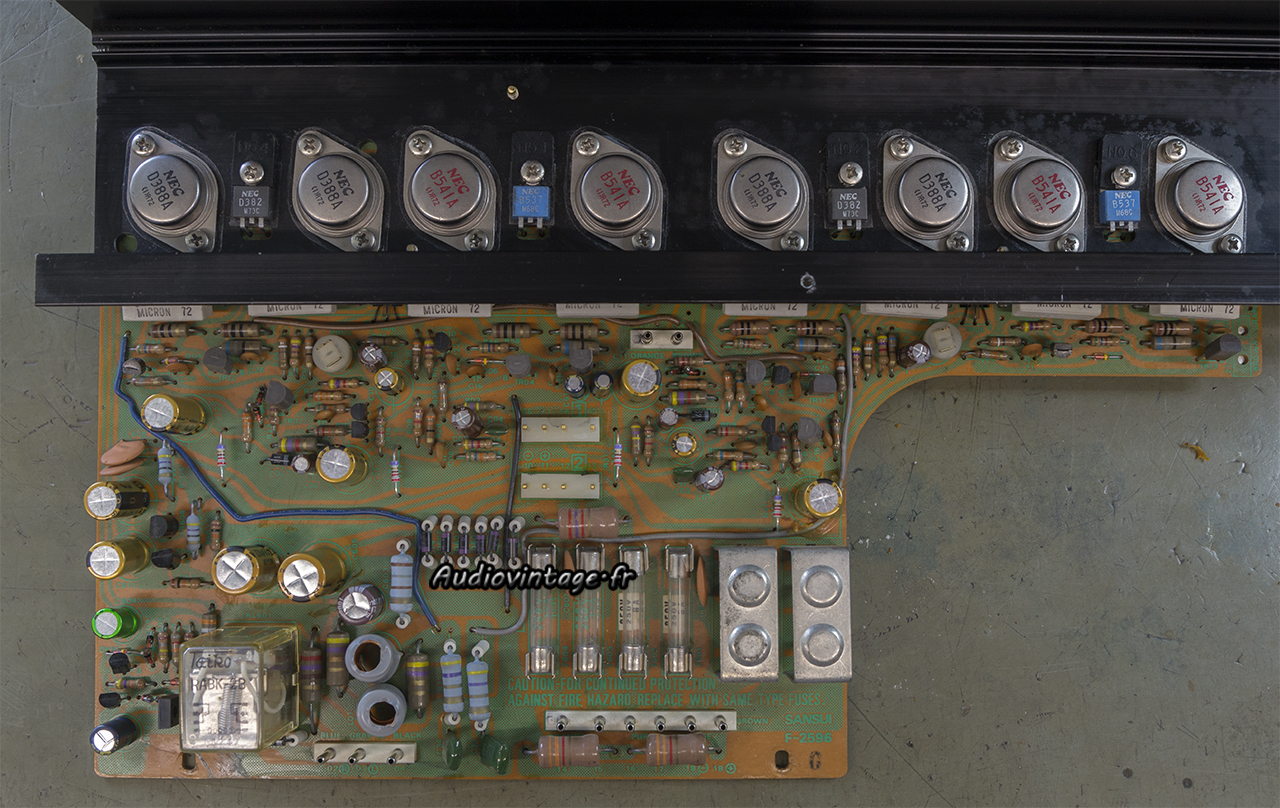

Sansui AU-7900 : circuit principal à réviser.
Le circuit principal est retiré.

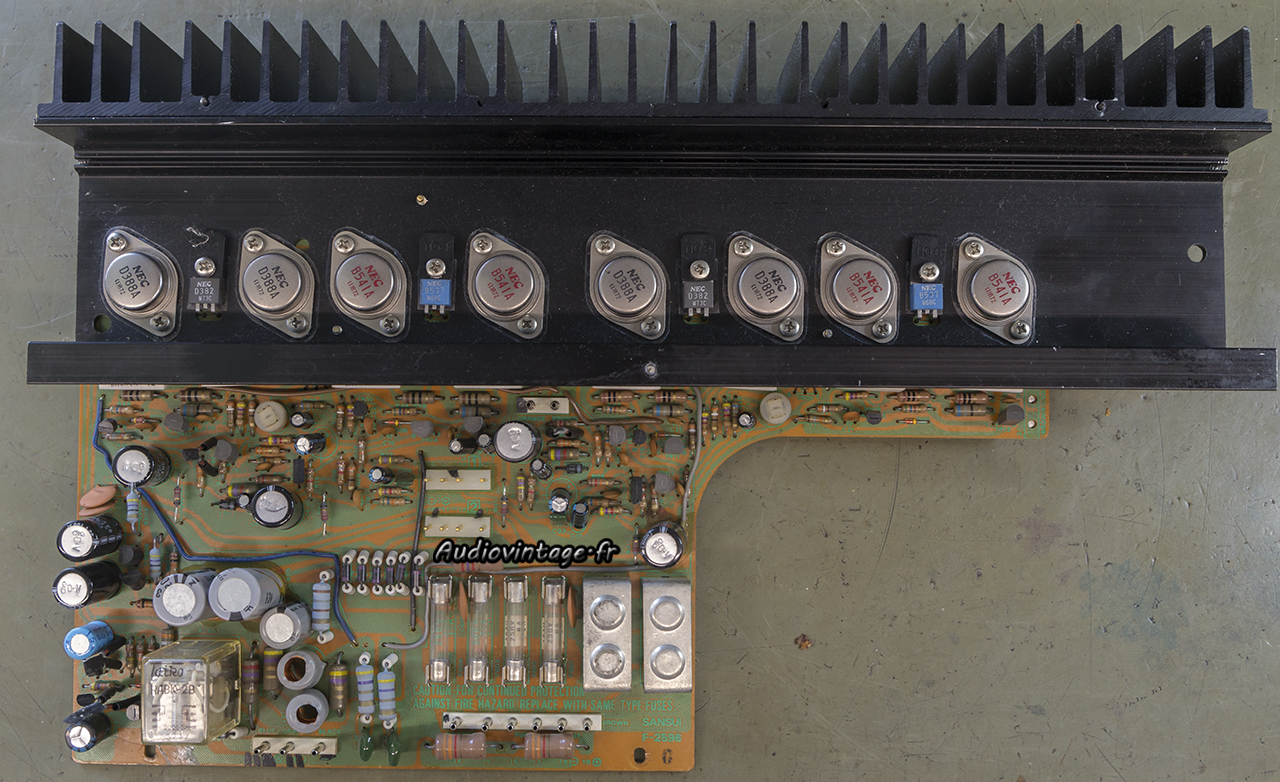

Sansui AU-7900 : circuit principal révisé.
Les contacts du relais de protection ont été désoxydés. Les résistances fusibles, certains transistors et diodes ainsi que l’ensemble des condensateurs chimiques sont remplacés.

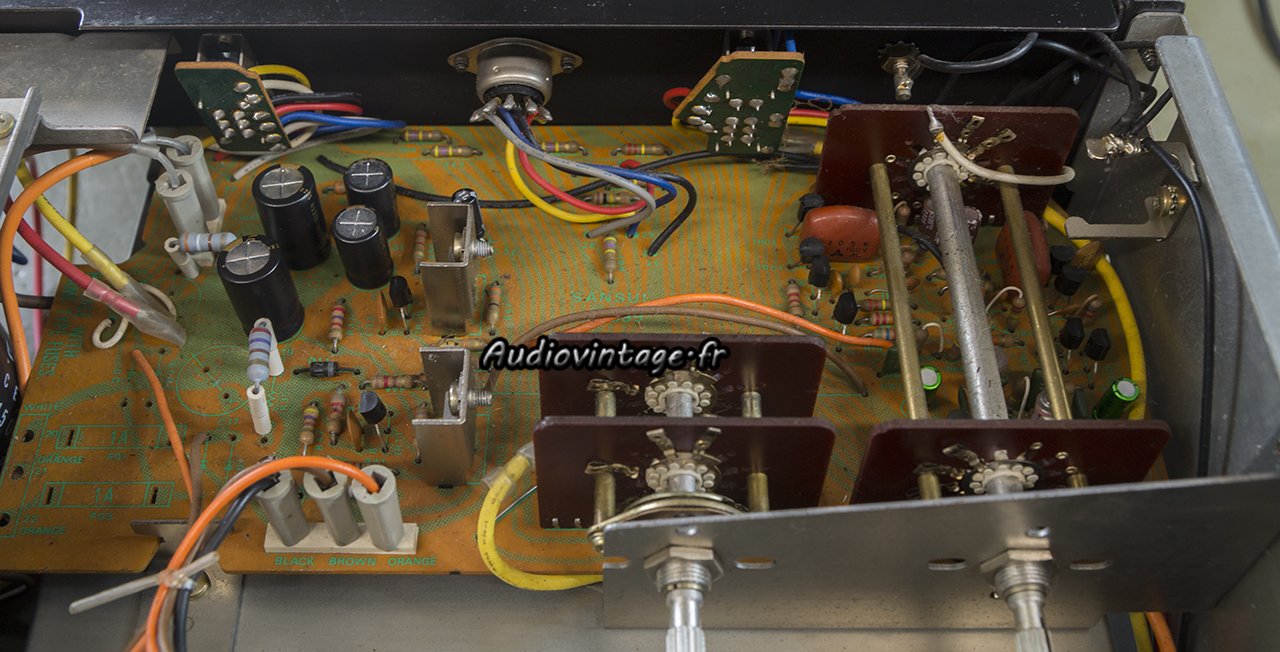

Sansui AU-7900 : circuit d'alimentation et phono à revoir.
Le circuit d’alimentation et l’étage phono.
Sous ce circuit, les connecteurs d’entrées/sorties RCA ont été ressoudés (souci commun à ces séries).

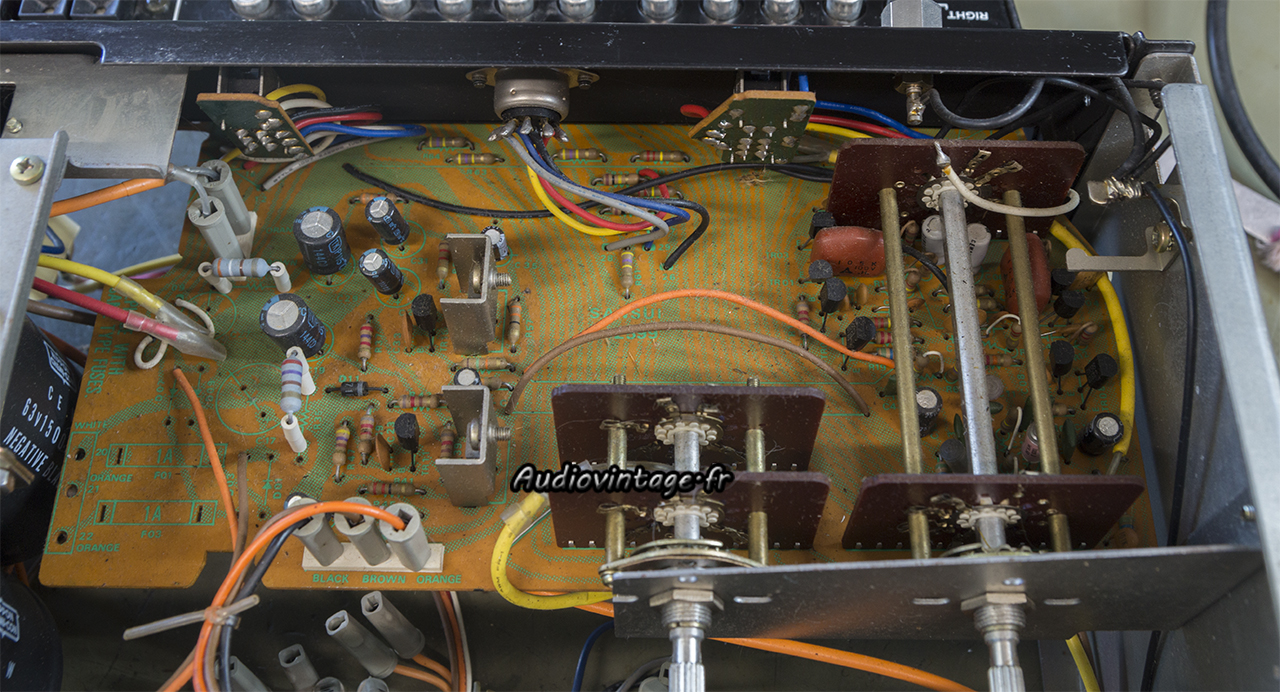

Sansui AU-7900 : circuit d'alimentation et phono révisé.
Ici tous les condensateurs chimiques et petits transistors sont remplacés. Les transistors TO-220 situés sur l’alimentation, ont été retiré, testés, désoxydés et remis en place avec de la graisse fraiche sur leur radiateur respectif.

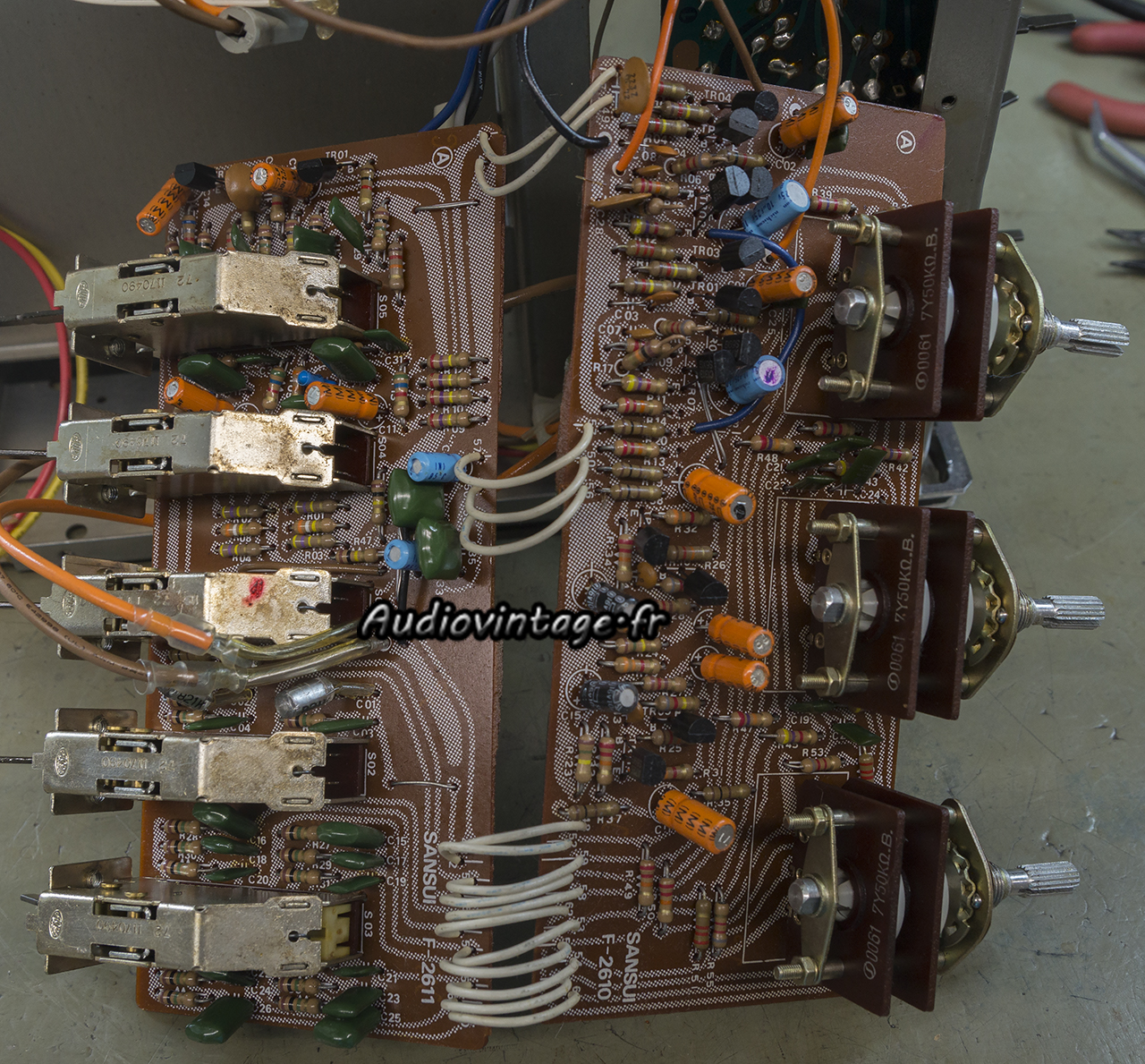

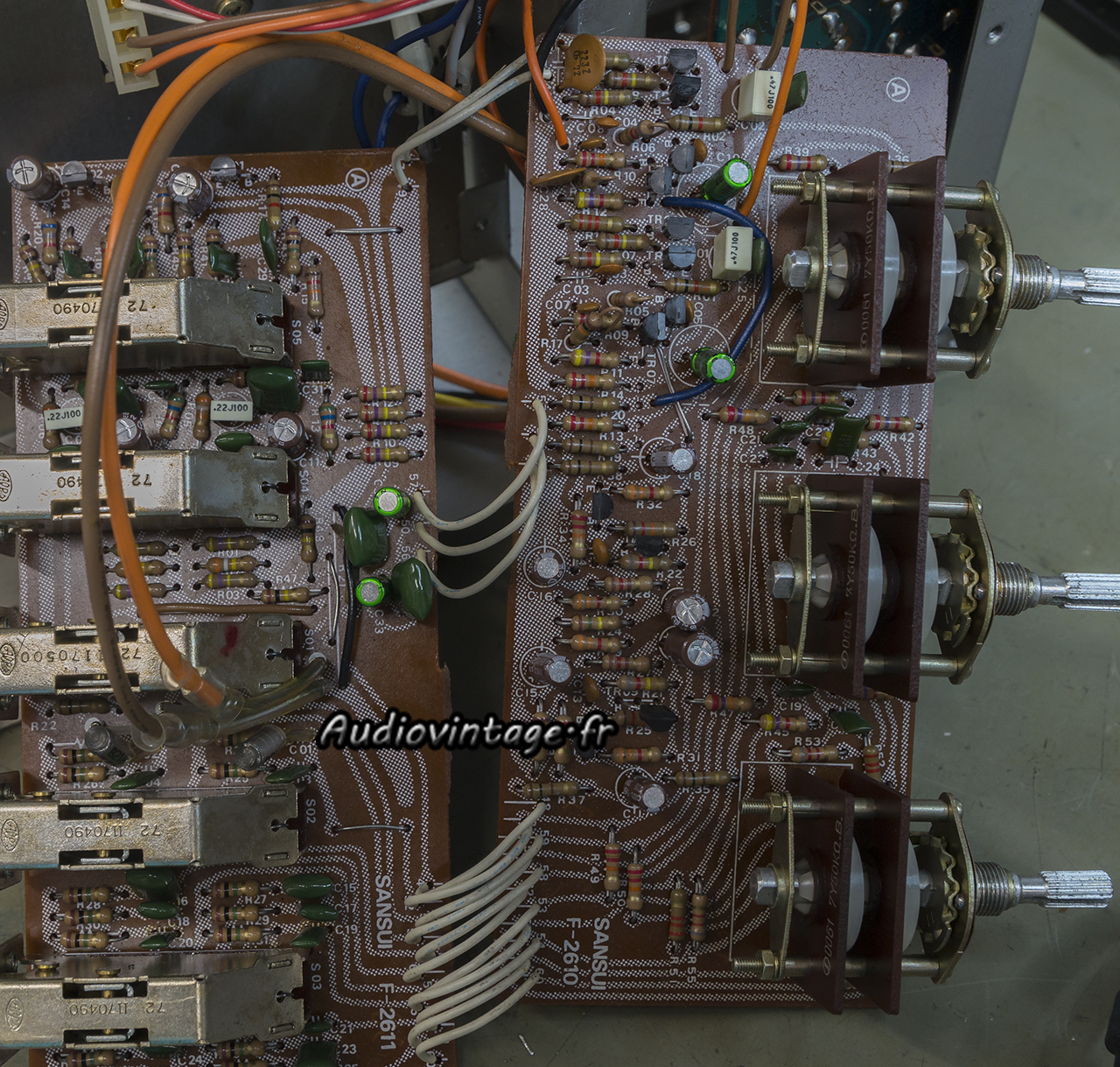

Sansui AU-7900 : circuit de tonalités et filtres à revoir.
Voici les circuits de tonalités et filtres.

Sansui AU-7900 : circuit de tonalités et filtres révisé.
Condensateurs chimiques et transistors remplacés.

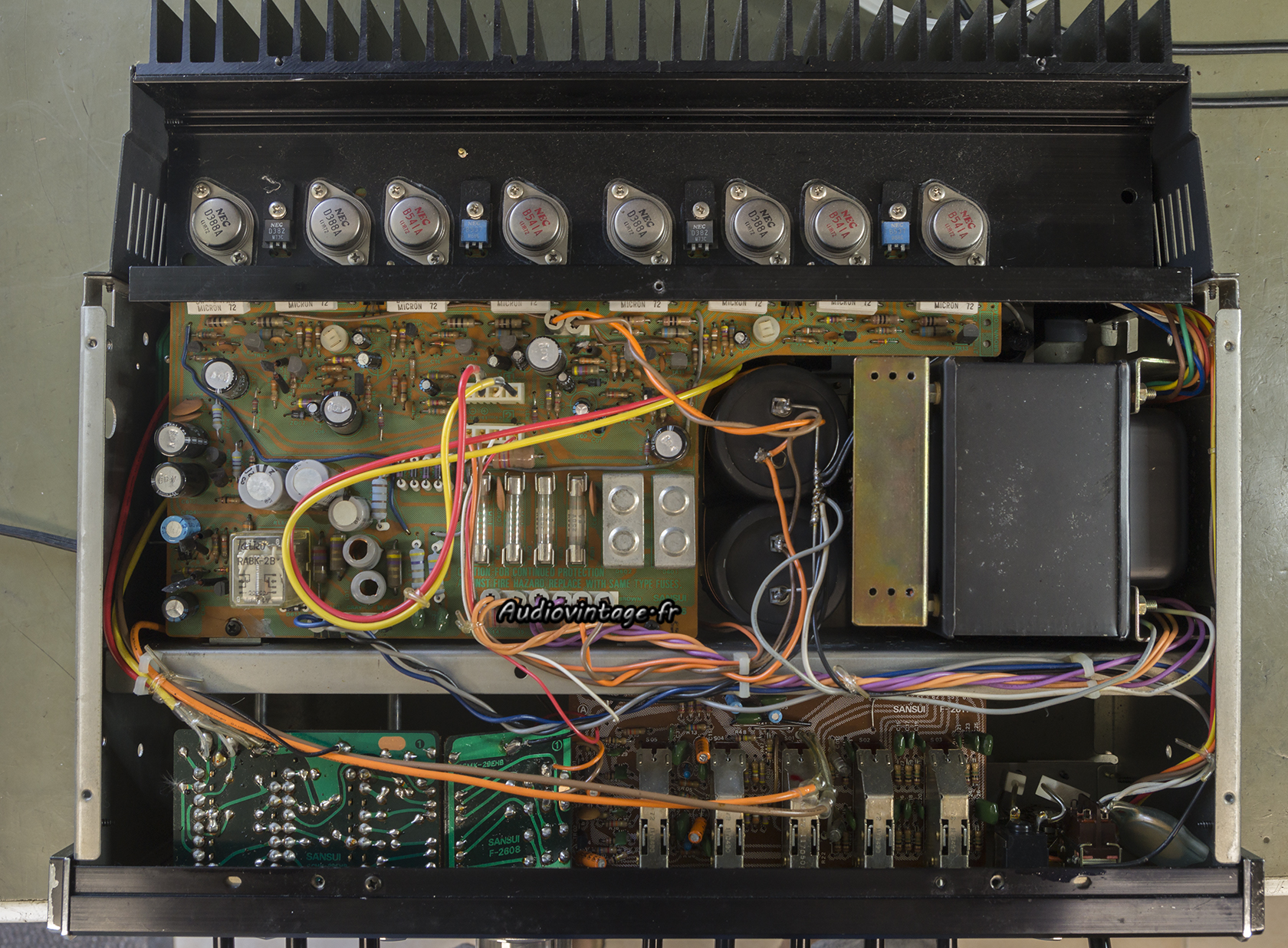

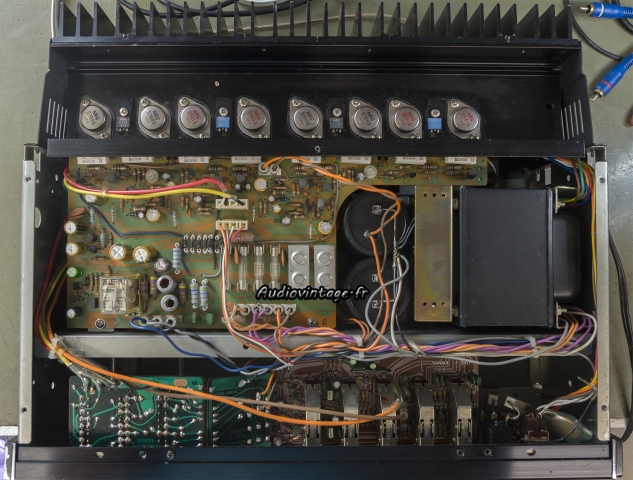

Sansui AU-7900 : terminé.
Le tout est remonté. Les deux gros condensateurs de filtrage d’alimentation originaux sont parfaits à la mesure, ils restent en place.
Le fusible secteur inadéquat, est remplacé.

Sansui AU-7900 : terminé.
Les commandes sont nettoyées, courants de repos et offsets ajustés. Terminé.

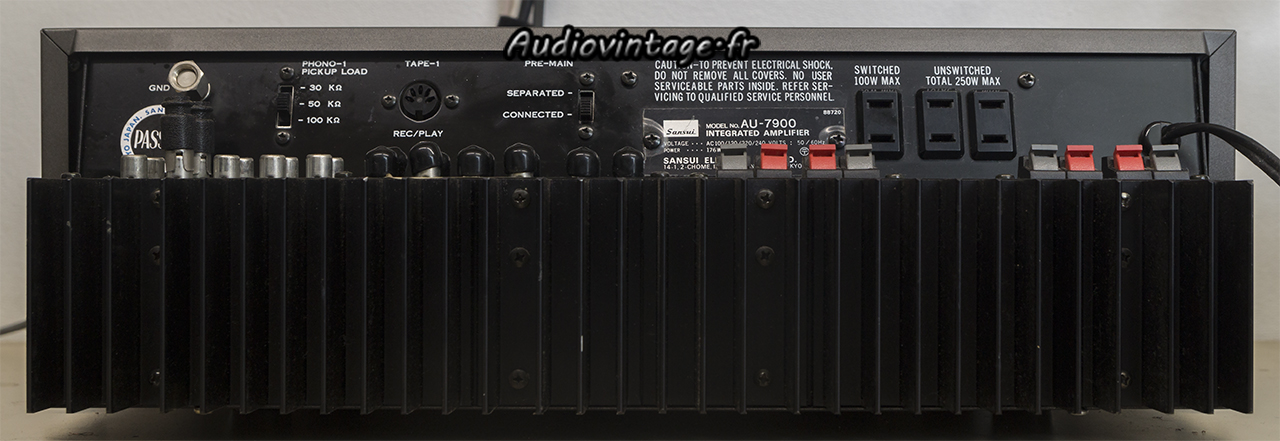

Sansui AU-7900 : connectique.
Connectique.

Les mesures sur entrée Aux :

Sansui AU-7900 : distorsion-a-2x1w-sous-8-ohms-entree-aux-tone-defeat
Distorsion à 2x1w sous 8 ohms, entrée aux, tone defeat.

Sansui AU-7900 : distorsion-a-2x75w-sous-8-ohms-entree-aux-tone-defeat
Distorsion à 2x75w sous 8 ohms, entrée aux, tone defeat.

Sansui AU-7900 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux-tone-defeat
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat.

Sansui AU-7900 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux-tone-defeat-loudness-active
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat, loudness activé.

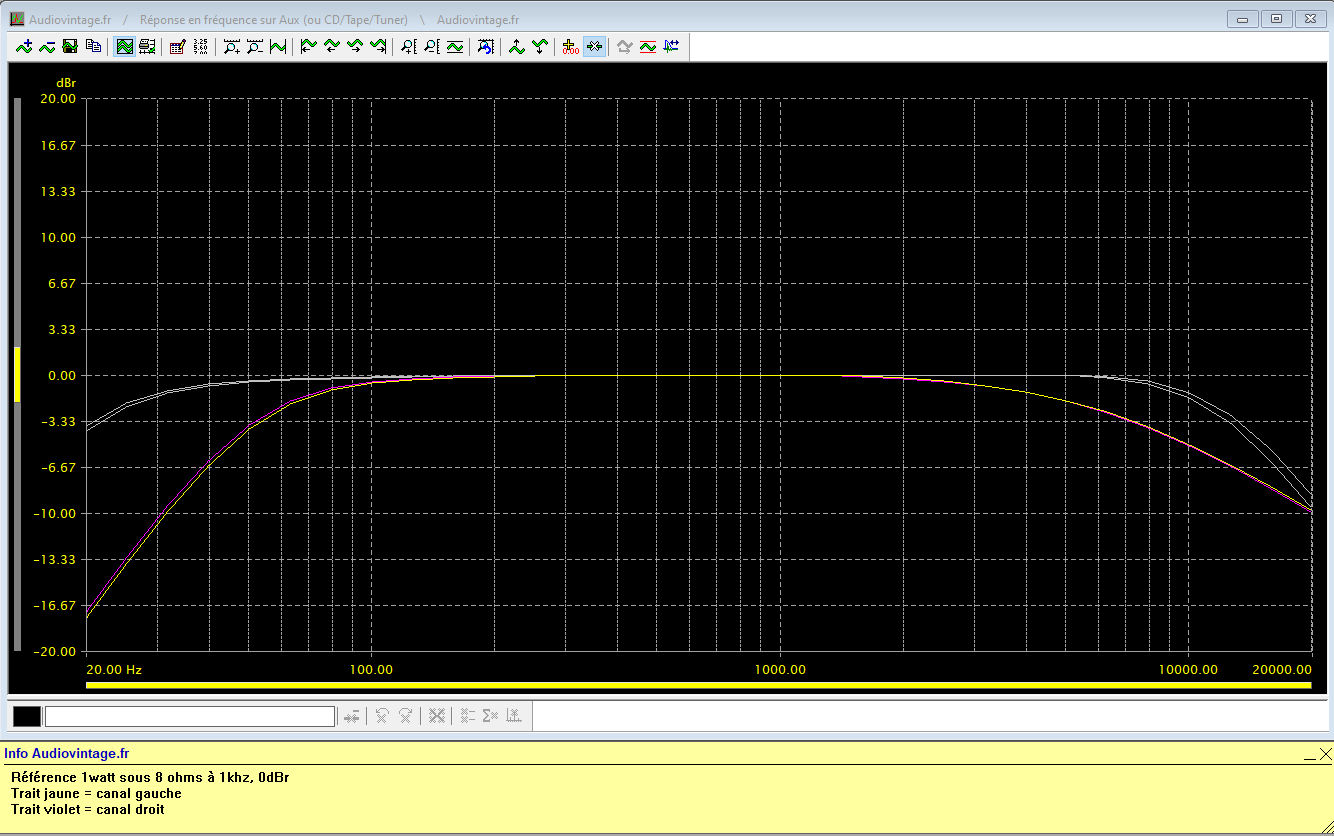

Sansui AU-7900 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux-tone-defeat-actions-des-filtres
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat, action des filtres.

Sansui AU-7900 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux-correcteurs-au-mini-puis-au-maxi-300hz-4khz
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, correcteurs au mini puis au maxi.

Sansui AU-7900 : rapport-signal-bruit-a-2x1w-sous-8-ohms-entree-aux-tone-defea
Rapport signal bruit à 2x1w sous 8 ohms, entrée aux, tone defeat.

Sansui AU-7900 : rapport-signal-bruit-a-2x75w-sous-8-ohms-entree-aux-tone-defeat
Rapport signal bruit à 2x75w sous 8 ohms, entrée aux, tone defeat.

Les mesures sur entrée phono :

Sansui AU-7900 : distorsion-a-2x1w-sous-8-ohms-entree-phono-tone-defeat
Distorsion à 2x1w sous 8 ohms, entrée phono, tone defeat.

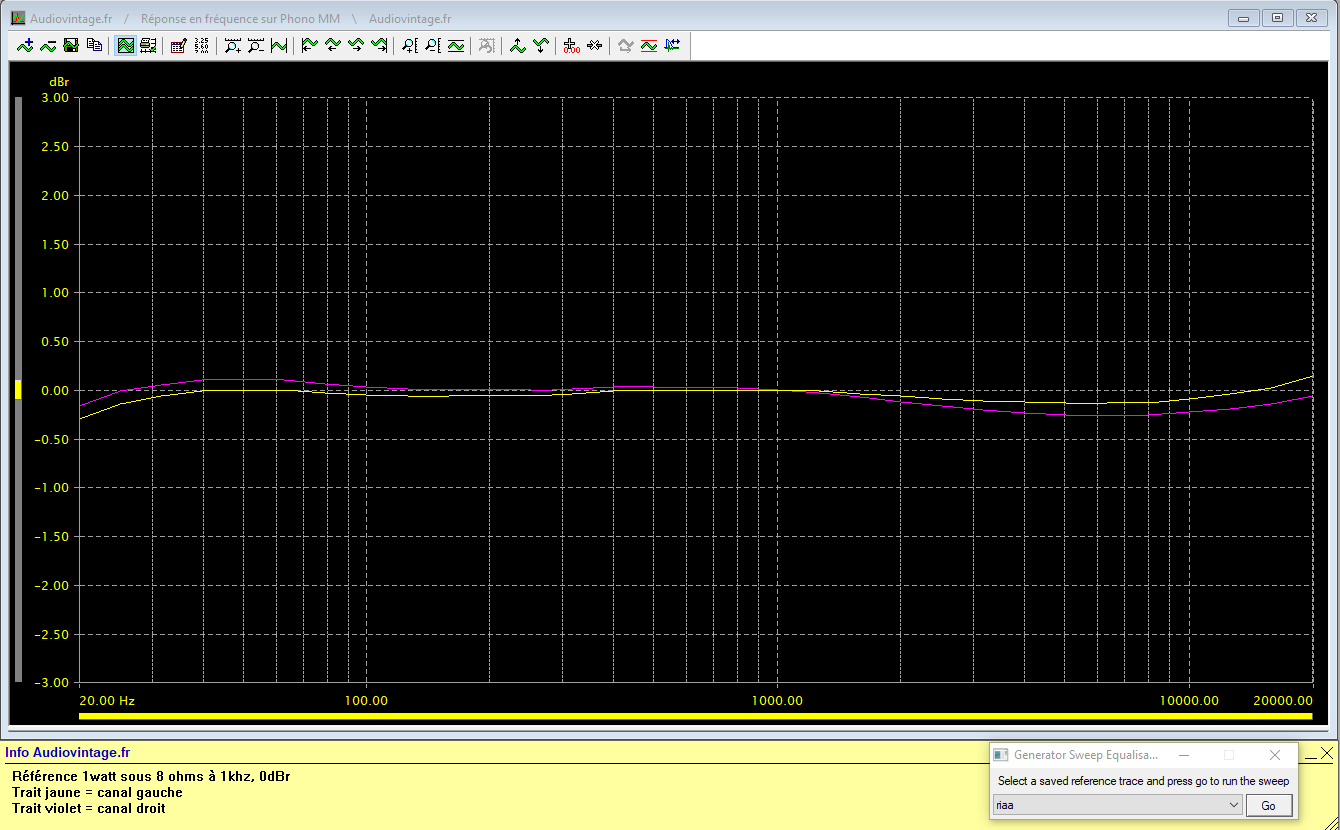

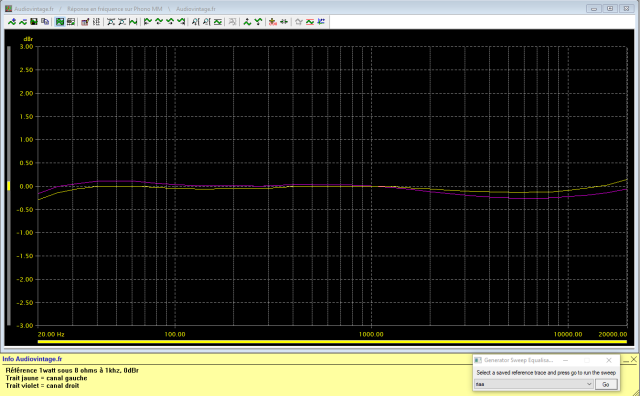

Sansui AU-7900 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-phono-tone-defeat
Réponse en fréquence à 2x1w sous 8 ohms, entrée phono, tone defeat.

Sansui AU-7900 : rapport-signal-bruit-a-2x1w-sous-8-ohms-entree-phono-tone-defeat
Rapport signal bruit à 2x1w sous 8 ohms, entrée phono.

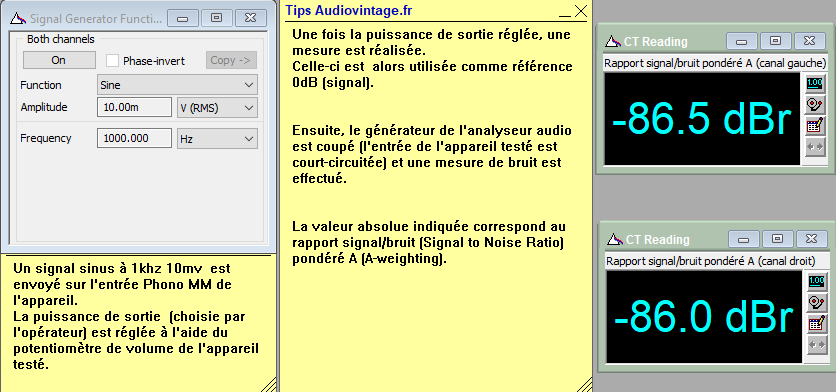

Sansui AU-7900 : rapport-signal-bruit-a-2x75w-sous-8-ohms-entree-phono-tone-defeat
Rapport signal bruit à 2x75w sous 8 ohms, entrée phono.

Les mesures à l’oscilloscope :

Sansui AU-7900 : signal-carre-a-100hz

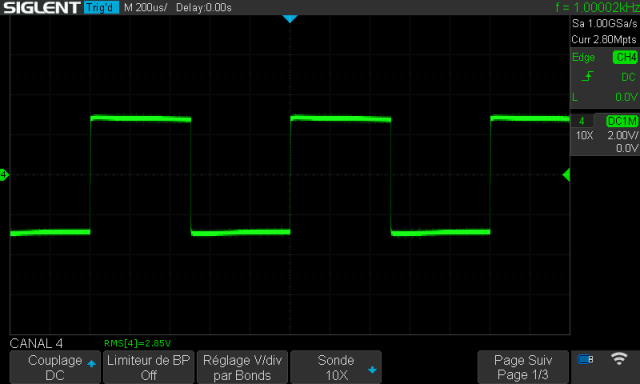

Sansui AU-7900 : signal-carre-a-1khz

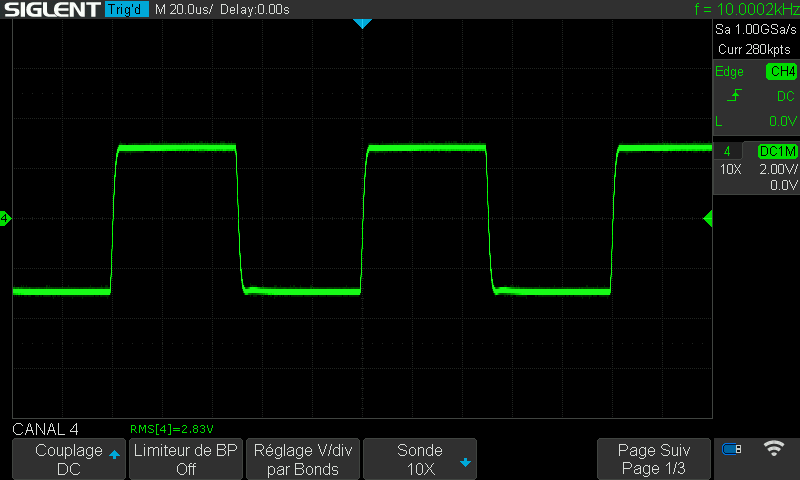

Sansui AU-7900 : signal-carre-a-10khz
Sansui AU-7900 : temps-de-montee-a-10khz
Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms, entrée aux, tone defeat.
