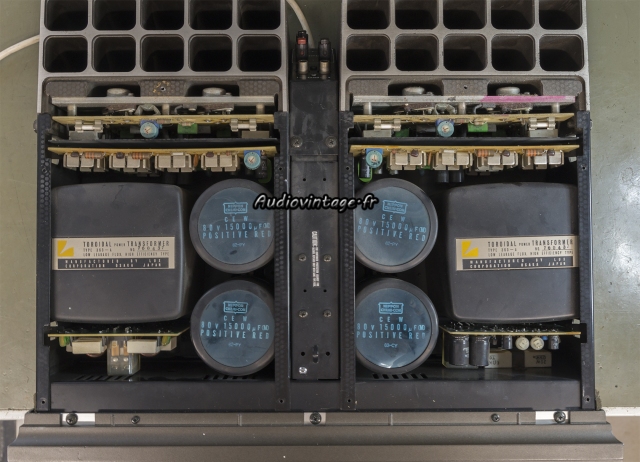

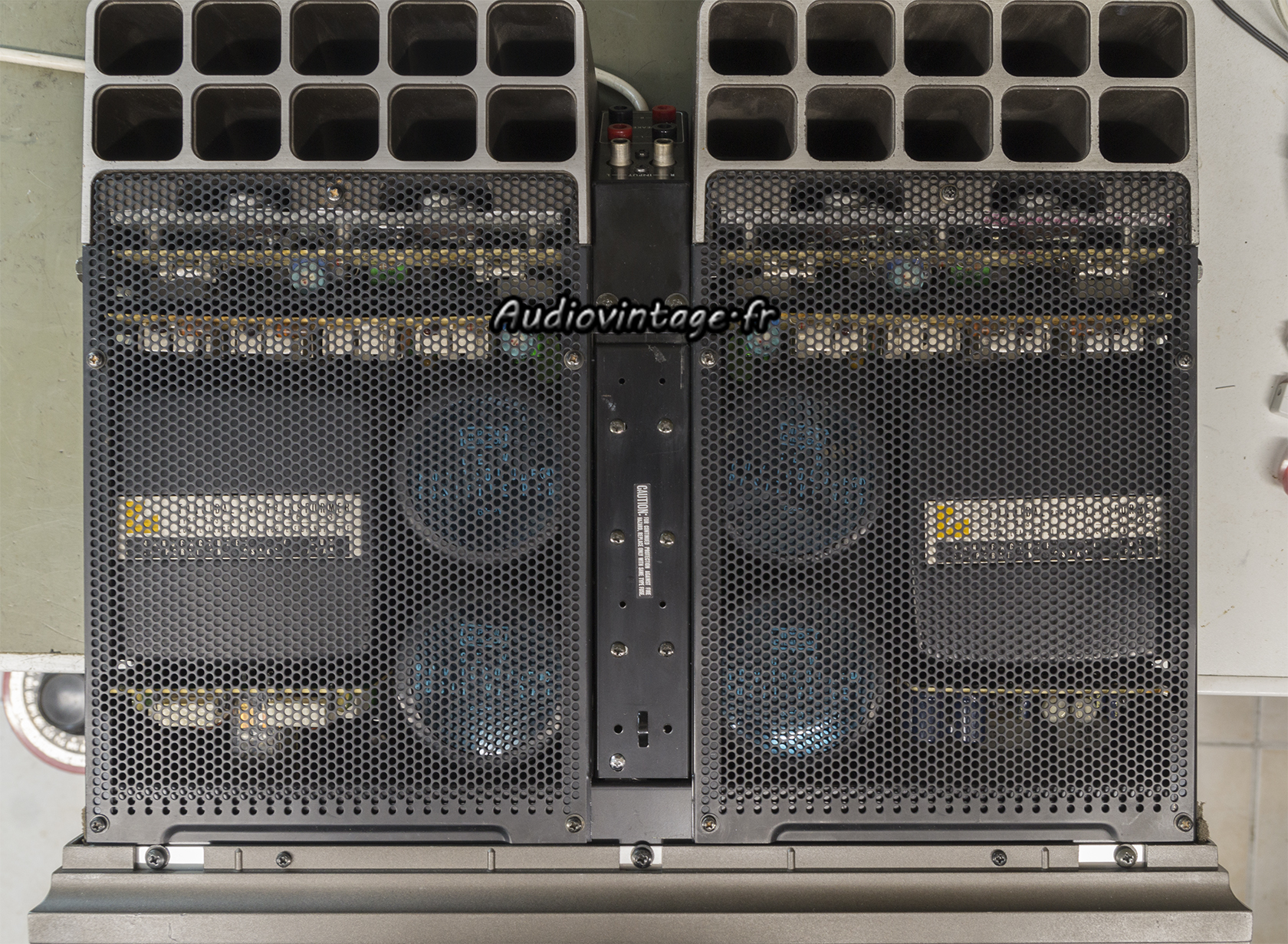

Un second Luxman M-4000 présent sur Audiovintage. Le premier m’avait donné pas mal de boulot, et ce sera la même chose pour le suivant.
Il fonctionne toujours, et comme le précédent, c’est plutôt étonnant vu l’état de nombreux condensateurs chimiques.
Cet exemplaire a visiblement eu droit à une intervention, ancienne, avec le remplacement de deux condensateurs chimiques axiaux sur un canal.

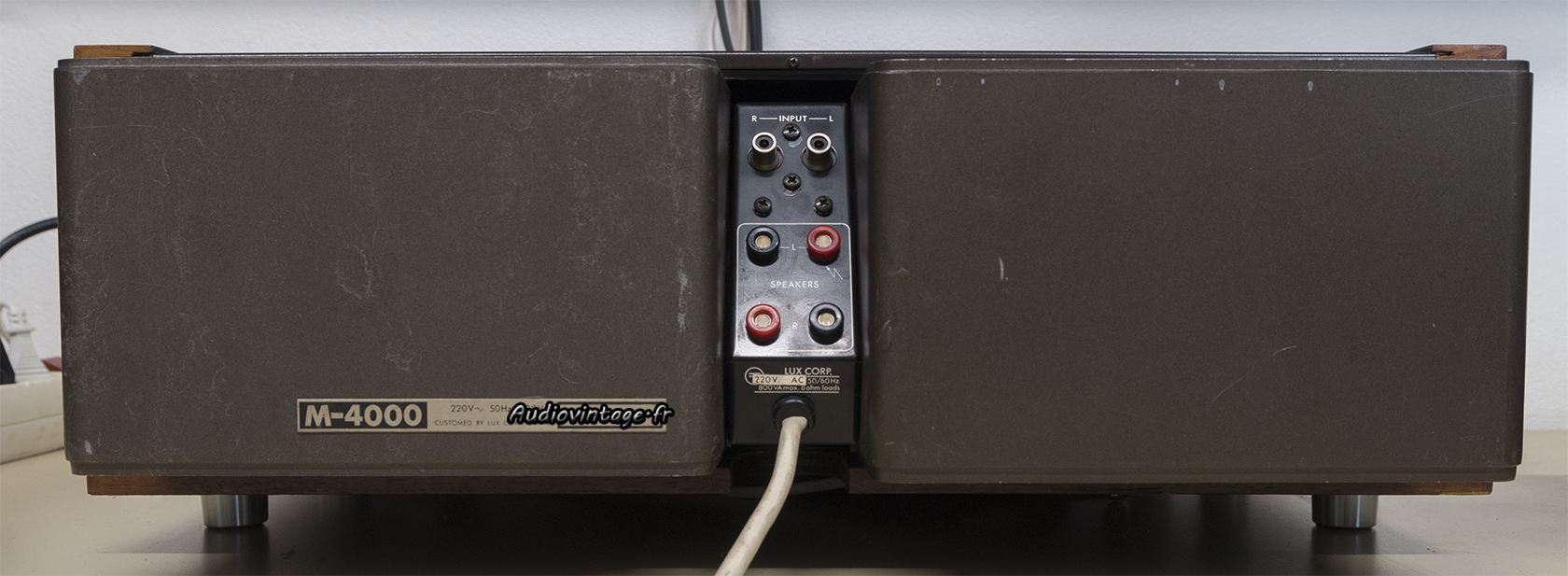

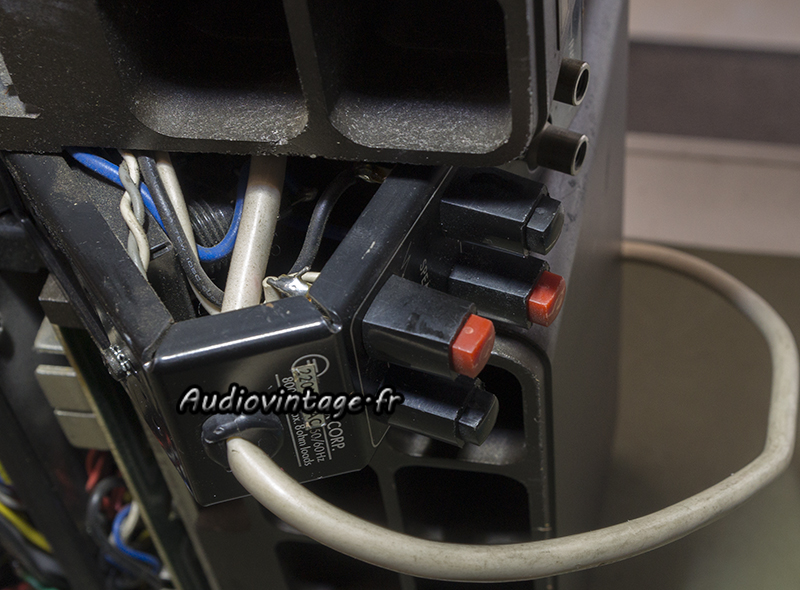

Les borniers HP seront remplacés par des prises bananes femelles (identique au montage original de l’autre M-4000). A noter que ce ne sont pas les seules différences entre les deux Luxman, de nombreux fusibles sont également positionnés différemment.

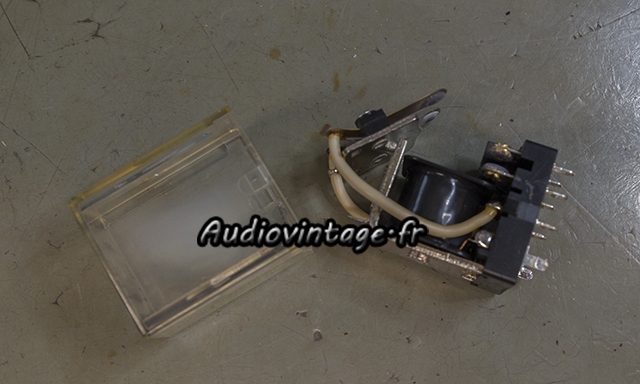

Relais retiré pour désoxydation de ses contacts.
Condensateurs chimiques neufs.

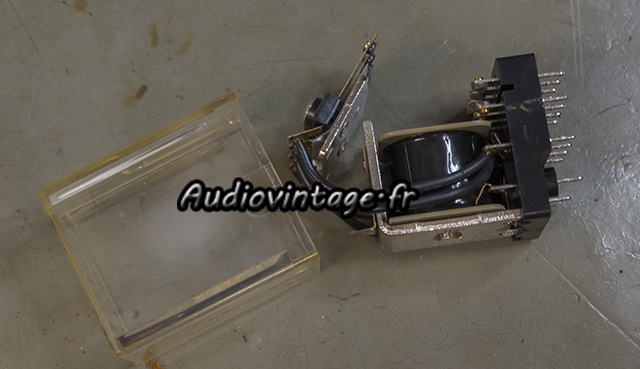

Désoxydation des contacts du relais.

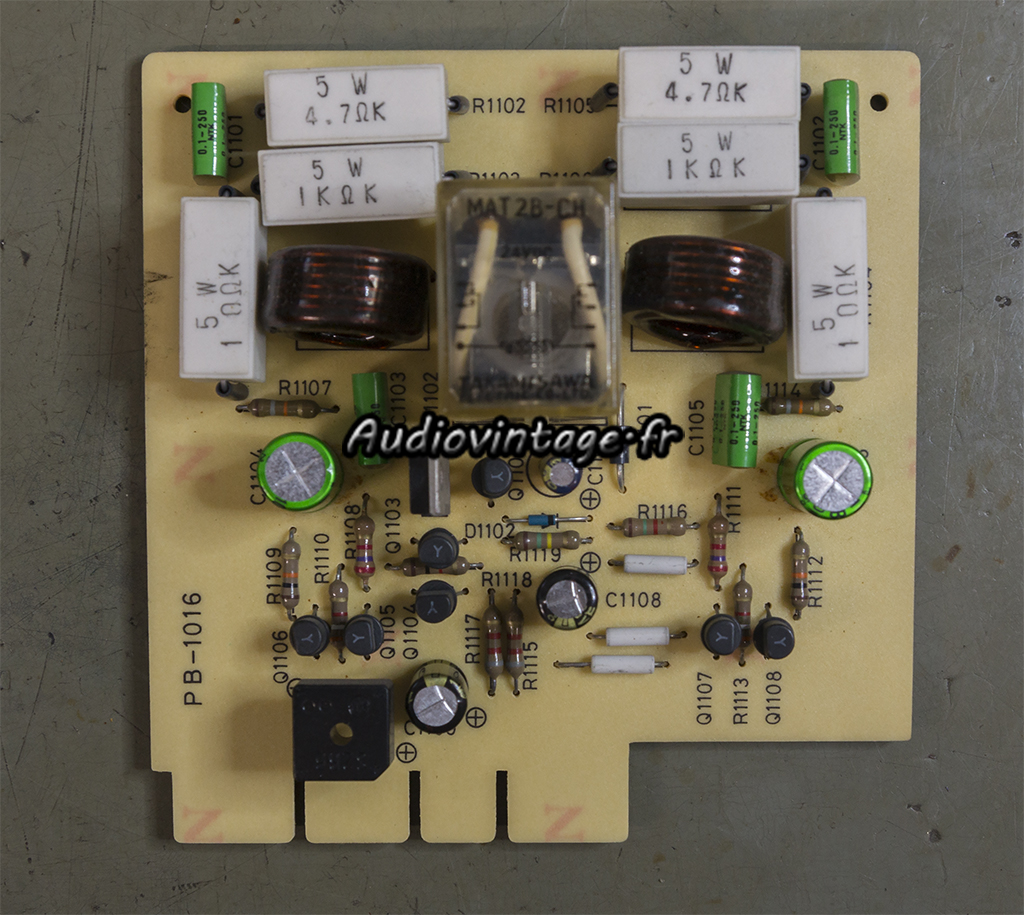

Condensateurs chimiques remplacés.

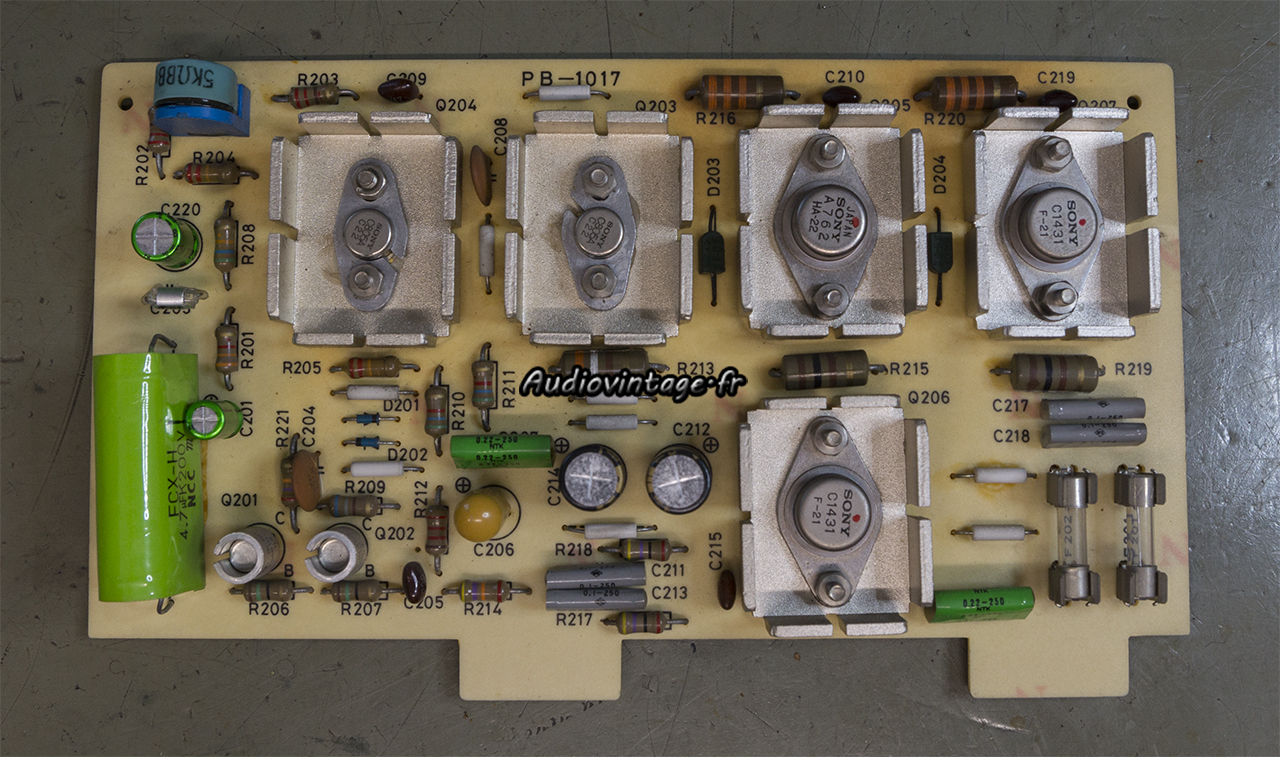

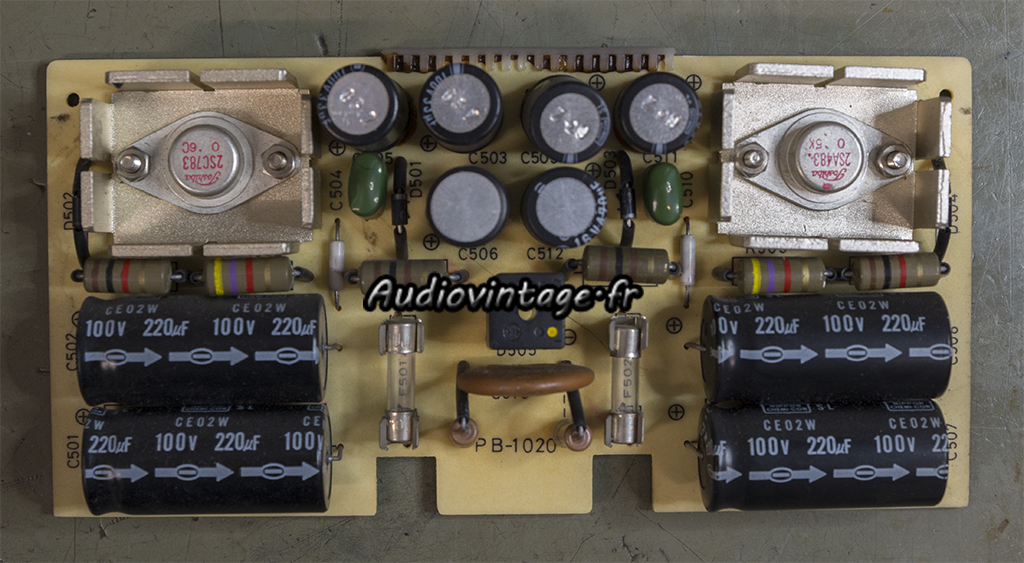

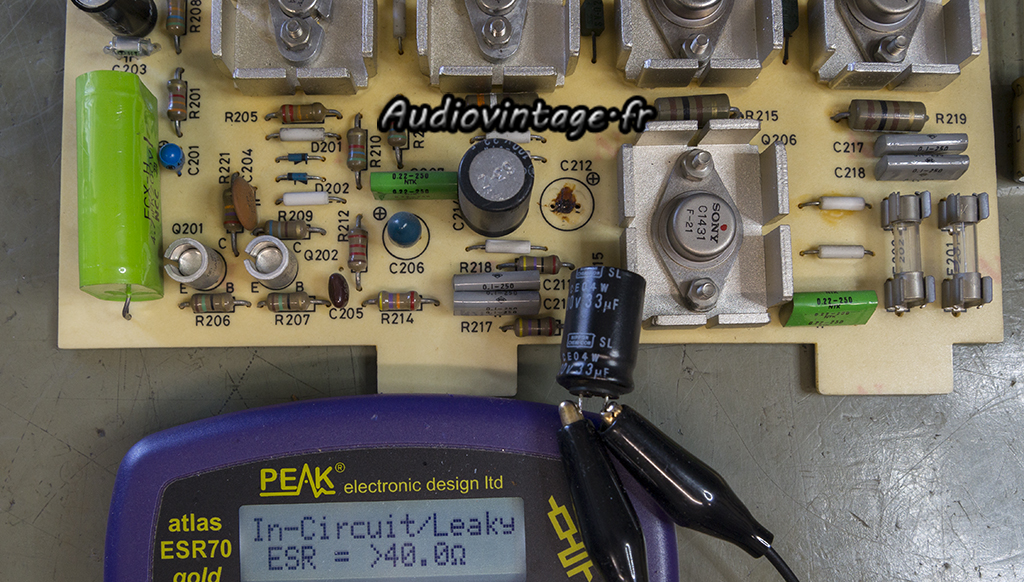

Le circuit d’alimentation des circuits drivers.

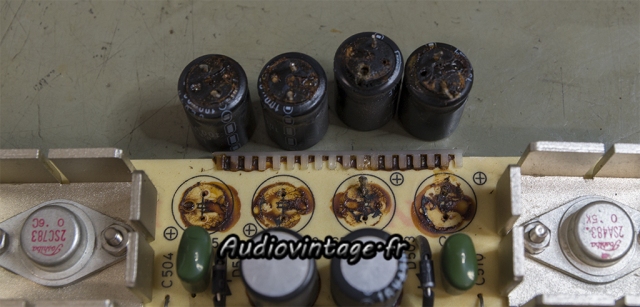

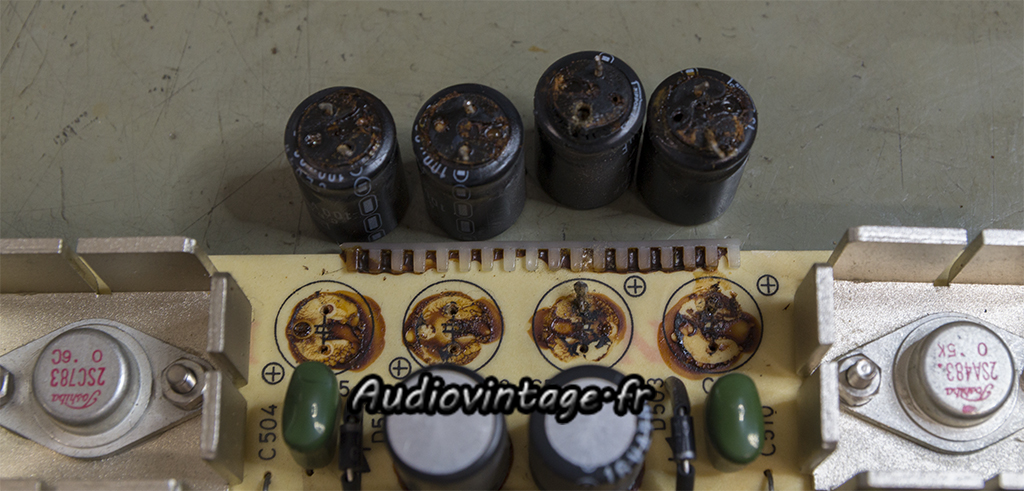

Comme dans l’exemplaire précédent, tout est bien cuit.

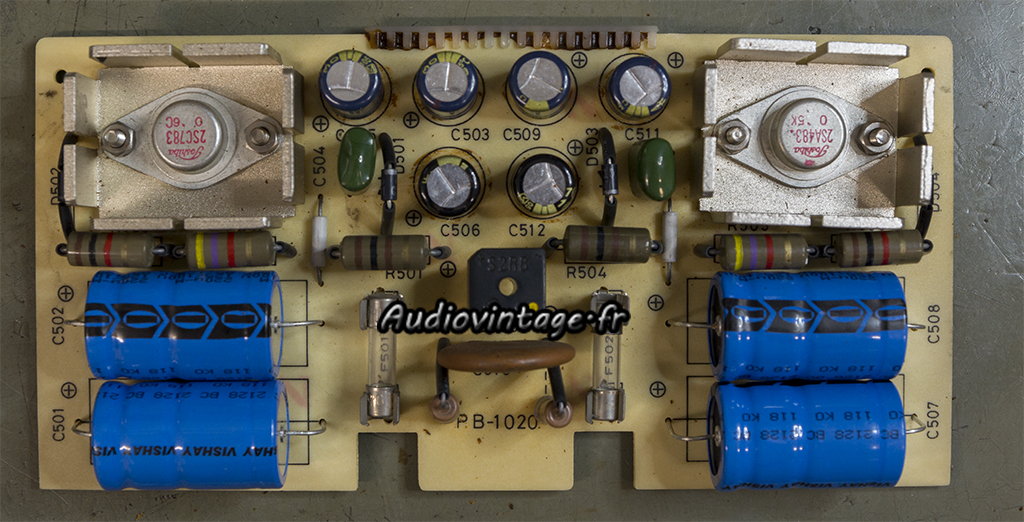

Condensateurs chimiques neufs.

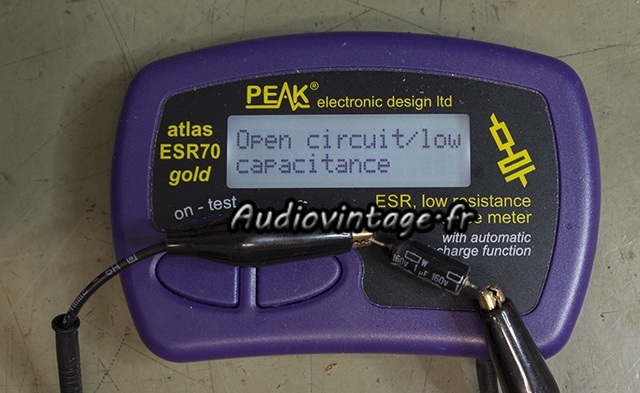

Condensateurs chimiques HS également.
Ils sont tous remplacés.
Soins identique pour le second circuit.
Contrairement au premier M-4000 présenté, le connecteur n’é pas été supprimé, le démontage du bloc de puissance est donc plus simple.

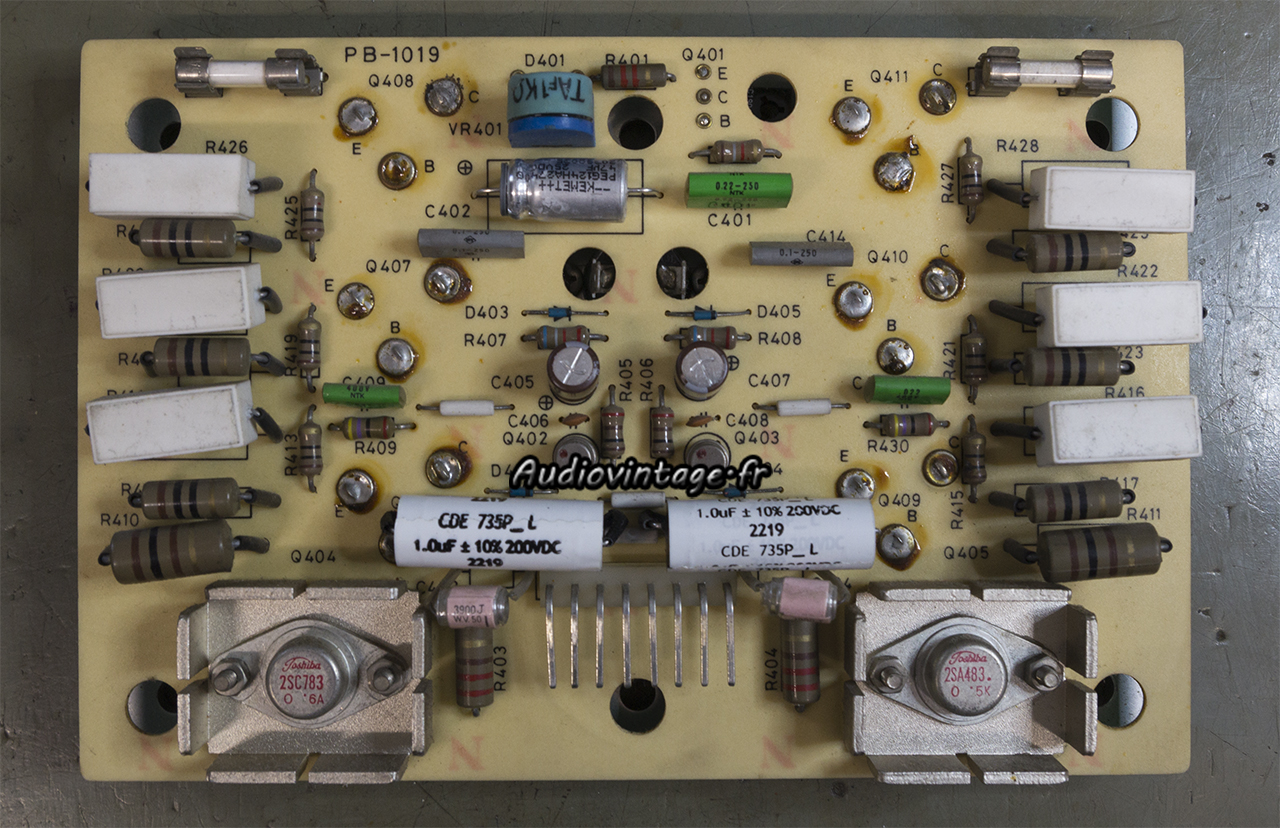

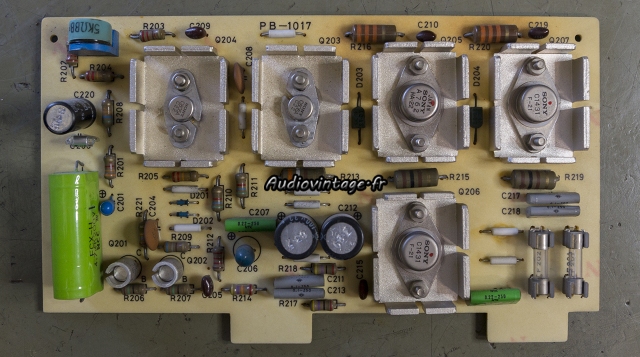

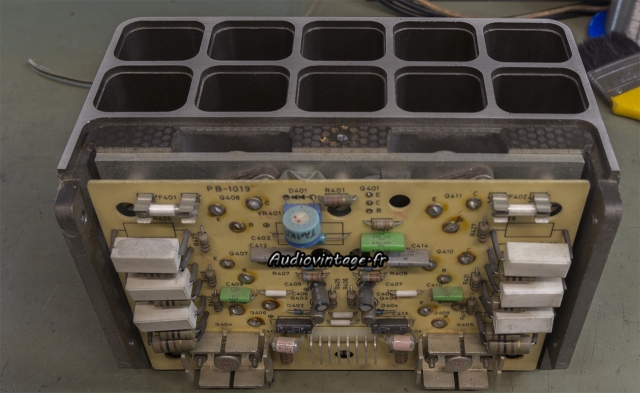

Le voici débarrassé de l’énorme radiateur et des transistors de puissance.
Condensateurs chimiques remplacés.
Les transistors de puissance sont retirés, nettoyés, testés puis remontés sur des micas d’isolation neufs et de la graisse fraiche.
Le second bloc de puissance, dans un état similaire, reçoit les mêmes soins.

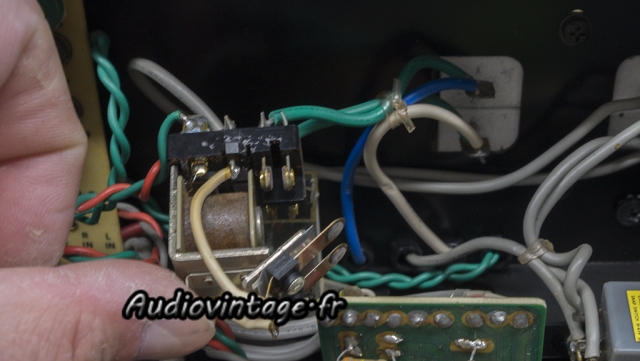

Derrière la façade, le relais de démarrage va être désoxydé.

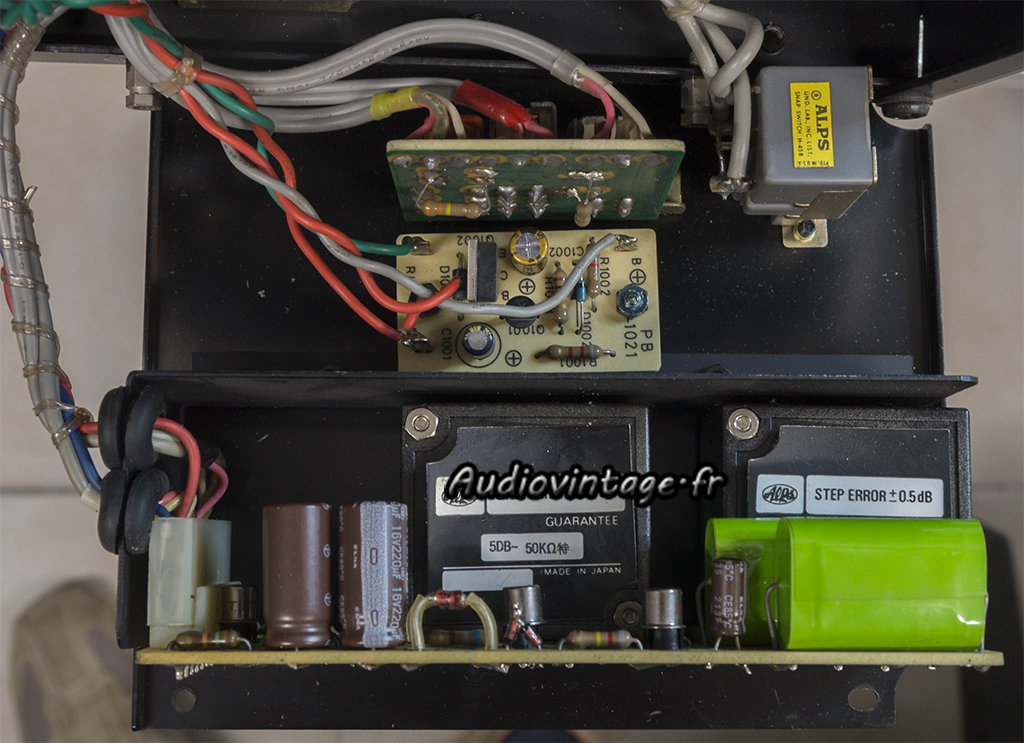

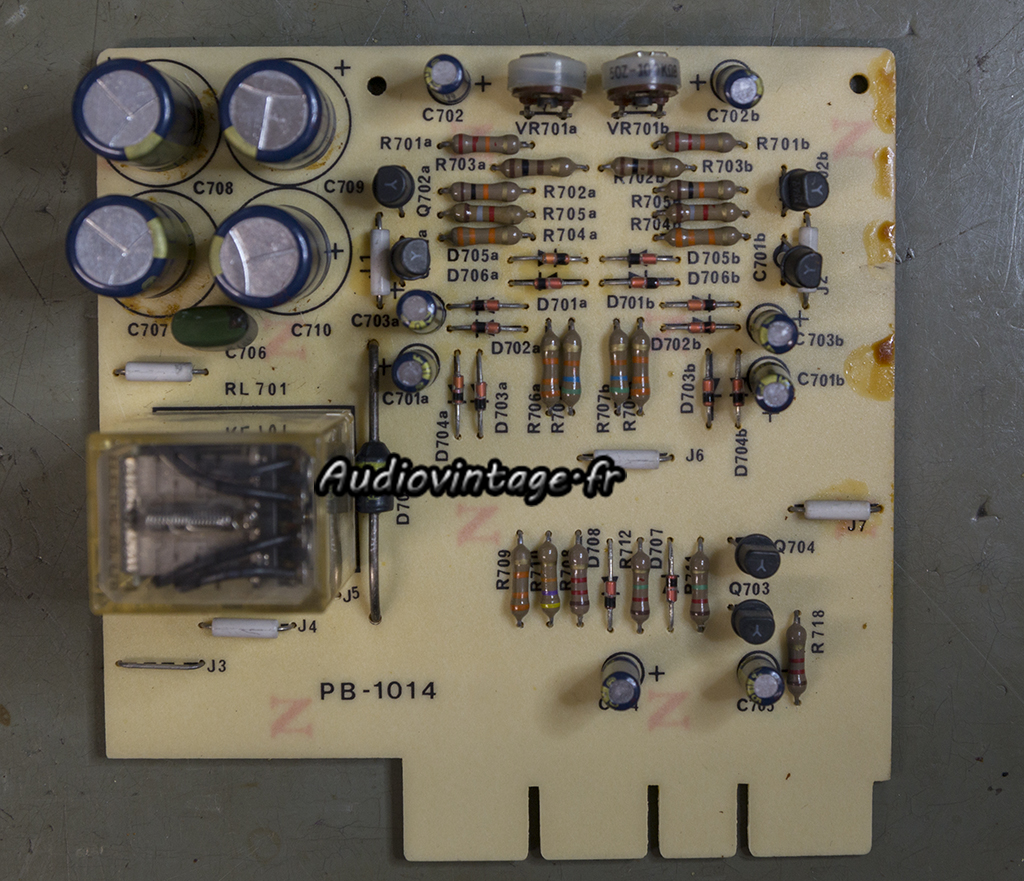

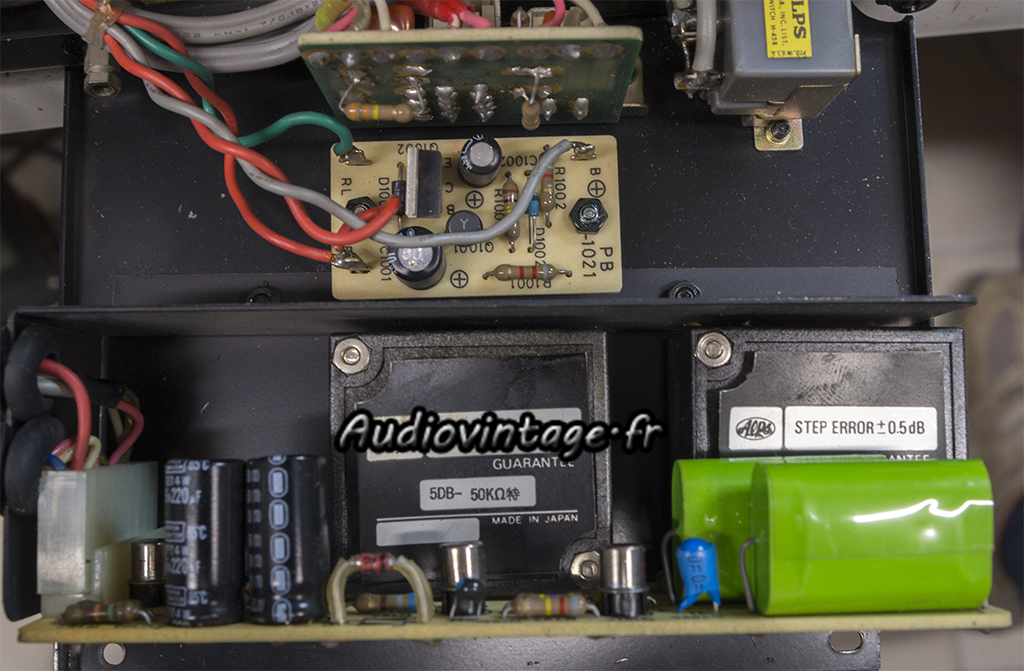

On a ici, entre autre chose, le circuit d’entrée.

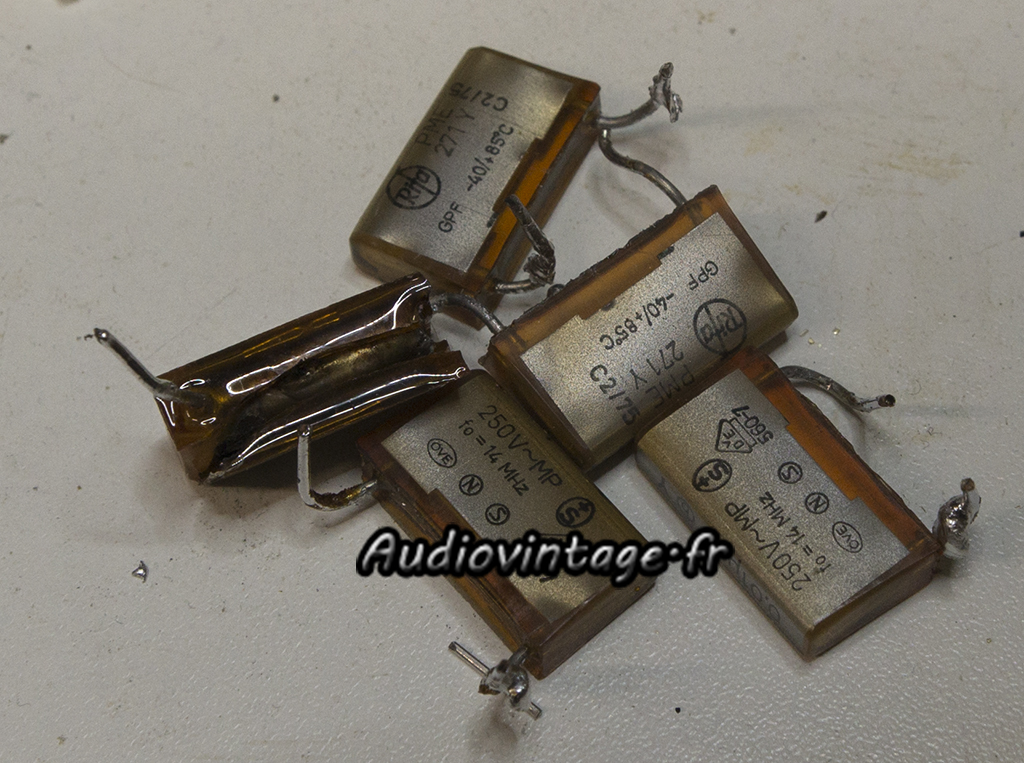

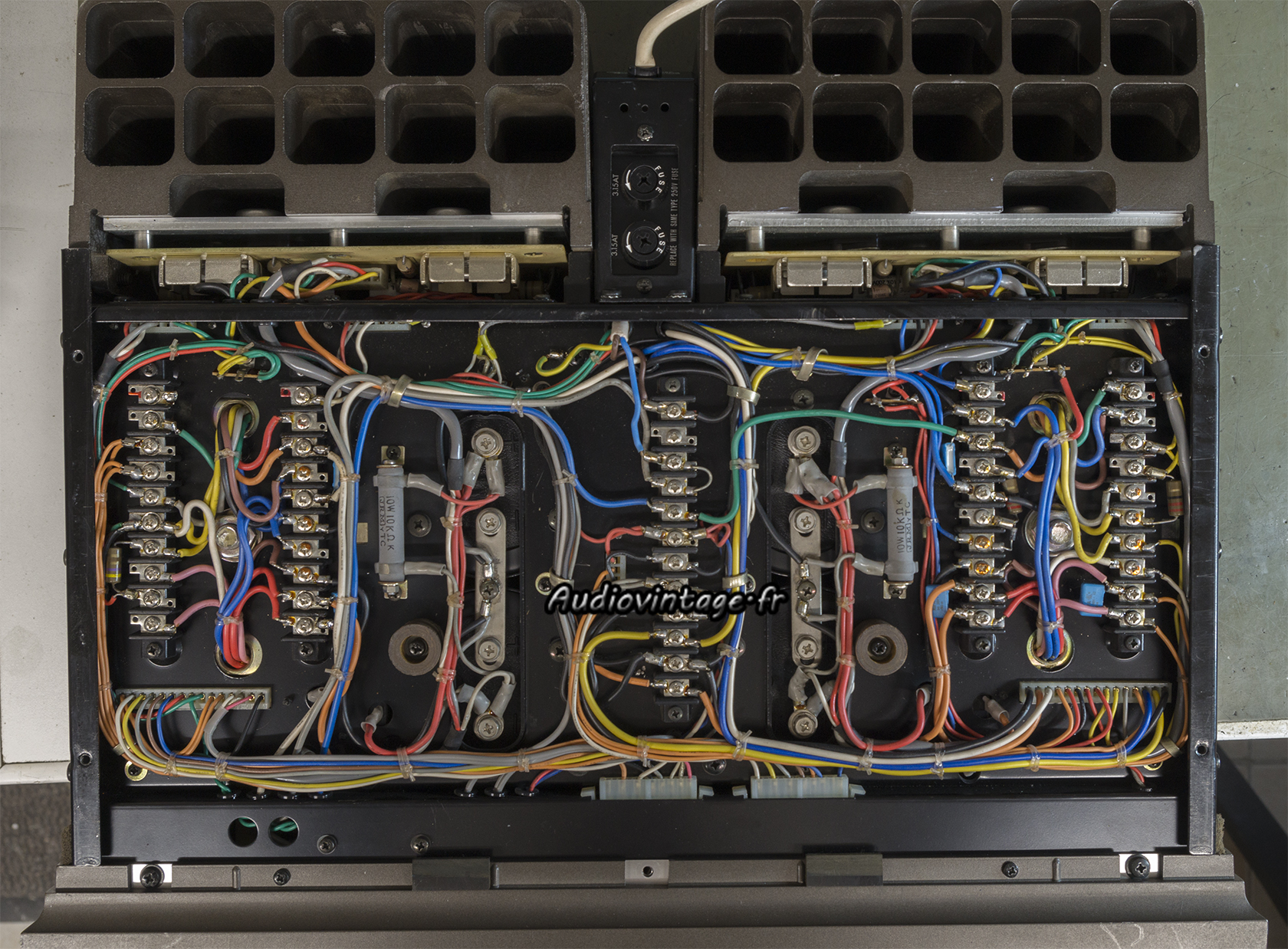

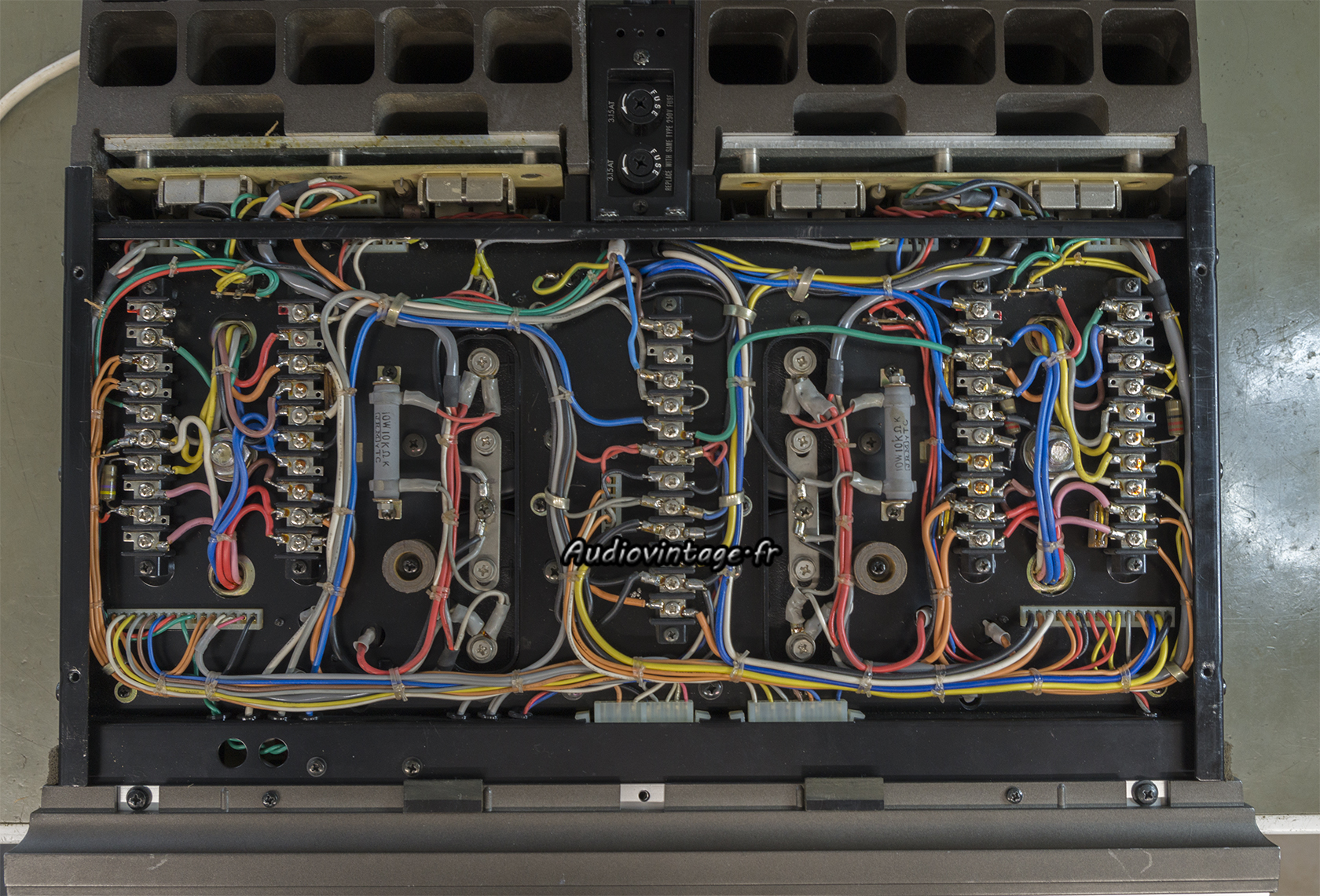

Sous l’appareil, 1 seul rifa sur 5 explosé, c’est un joli score. Ils sont bien évidemment tous remplacés.
L’éclairage des vumètres est revu (les ampoules étaient absentes), la position « 0 » des vumètres est ajustée. On remonte le tout, les courant de repos et offsets sont réglés, terminé.
Connectique avec les nouveaux borniers HP.
Les mesures :

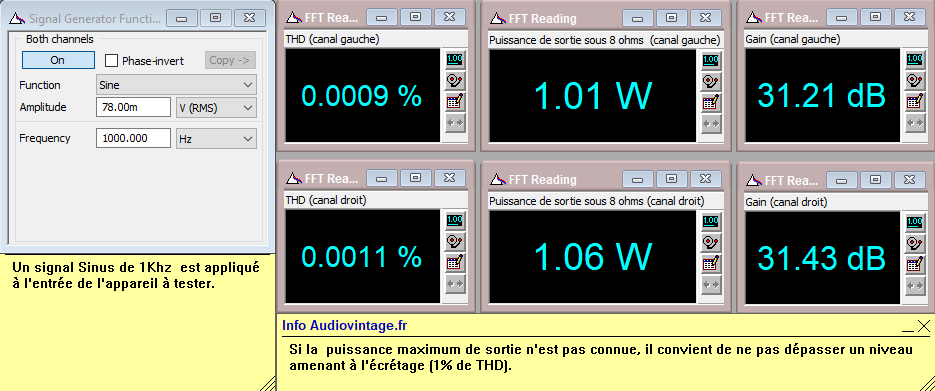

Distorsion à 2x1w sous 8 ohms.
Distorsion à 2x180w sous 8 ohms.
Réponse en fréquence à 2x1w sous 8 ohms.

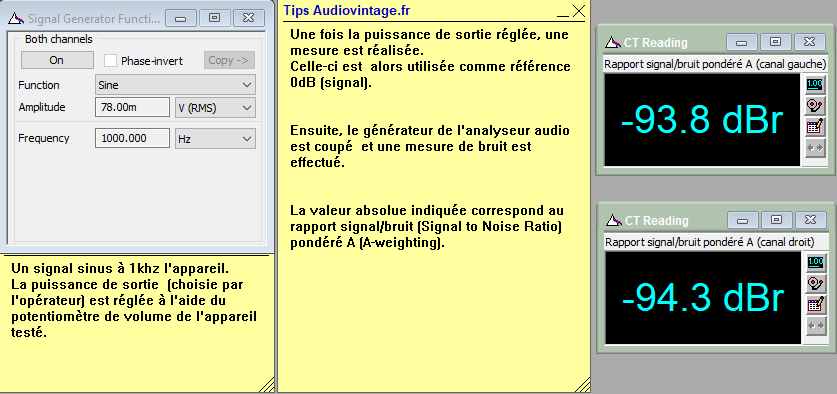

Rapport signal bruit à 2x1w sous 8 ohms.

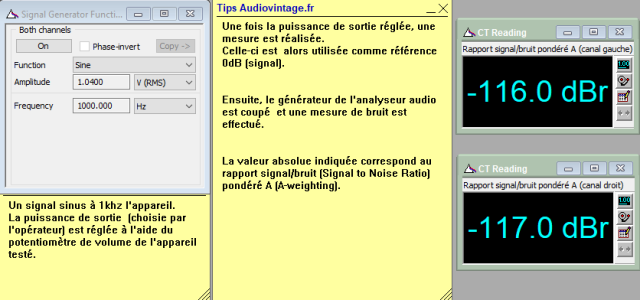

Rapport signal bruit à 2x180w sous 8 ohms.
Une mauvaise manipulation de ma part ayant eu raison des mesures à l’oscilloscope, vous n’y aurez donc pas droit cette fois-ci !
