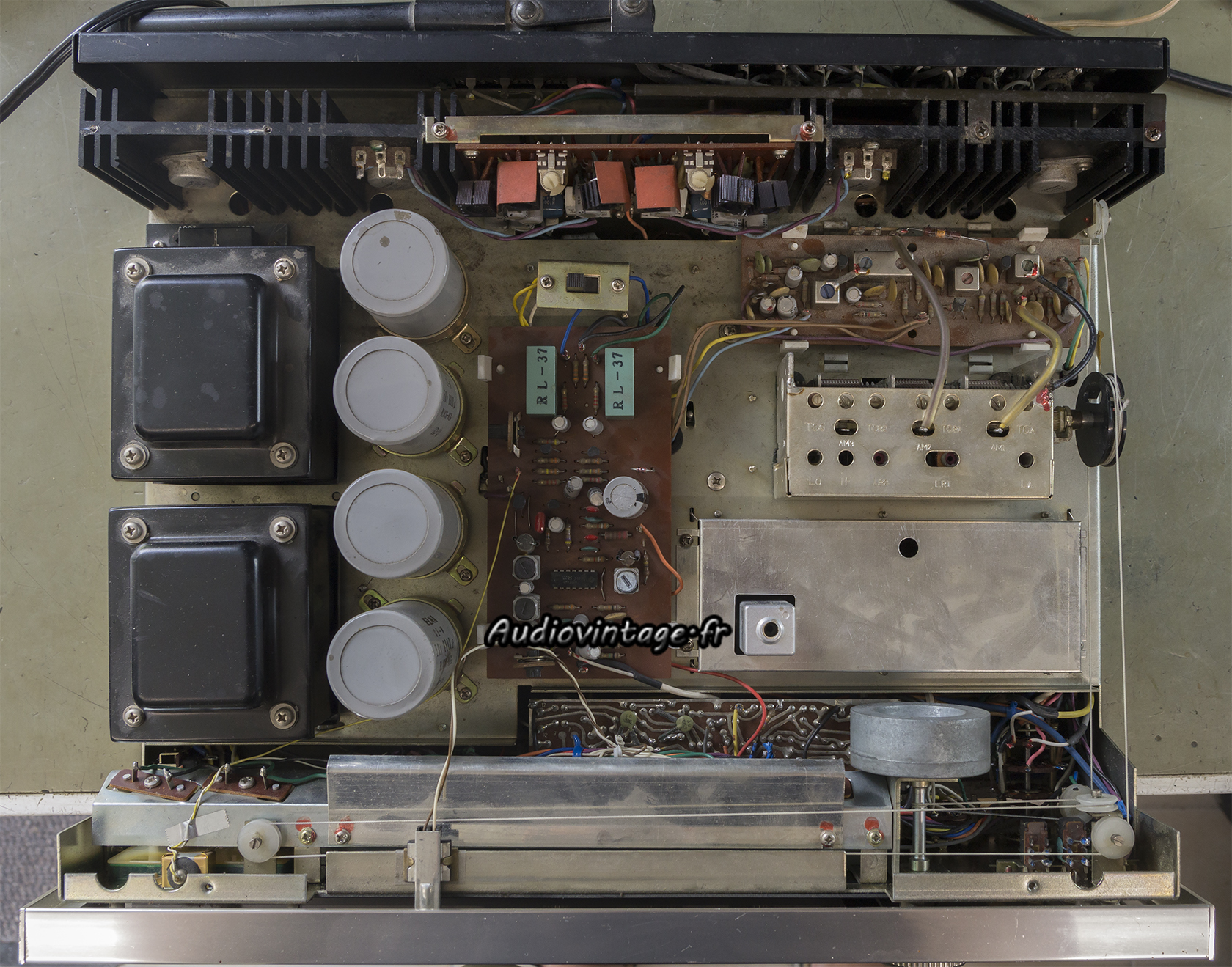

Il est beau, mais il est en panne. Direction l’atelier Audiovintage pour ce receiver Harman Kardon 930.
Les fusibles HP sont HS. L’éclairage est HS, un morceau de jack 6.35 est coincé dans la prise casque.

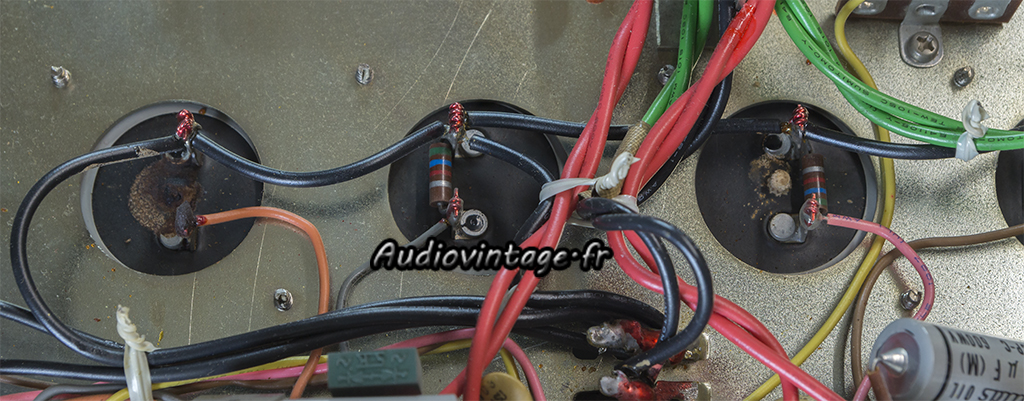

Les condensateurs de filtrage ont des fuites, le fond de l’appareil a d’ailleurs quelques traces d’oxydation à cause d’eux.

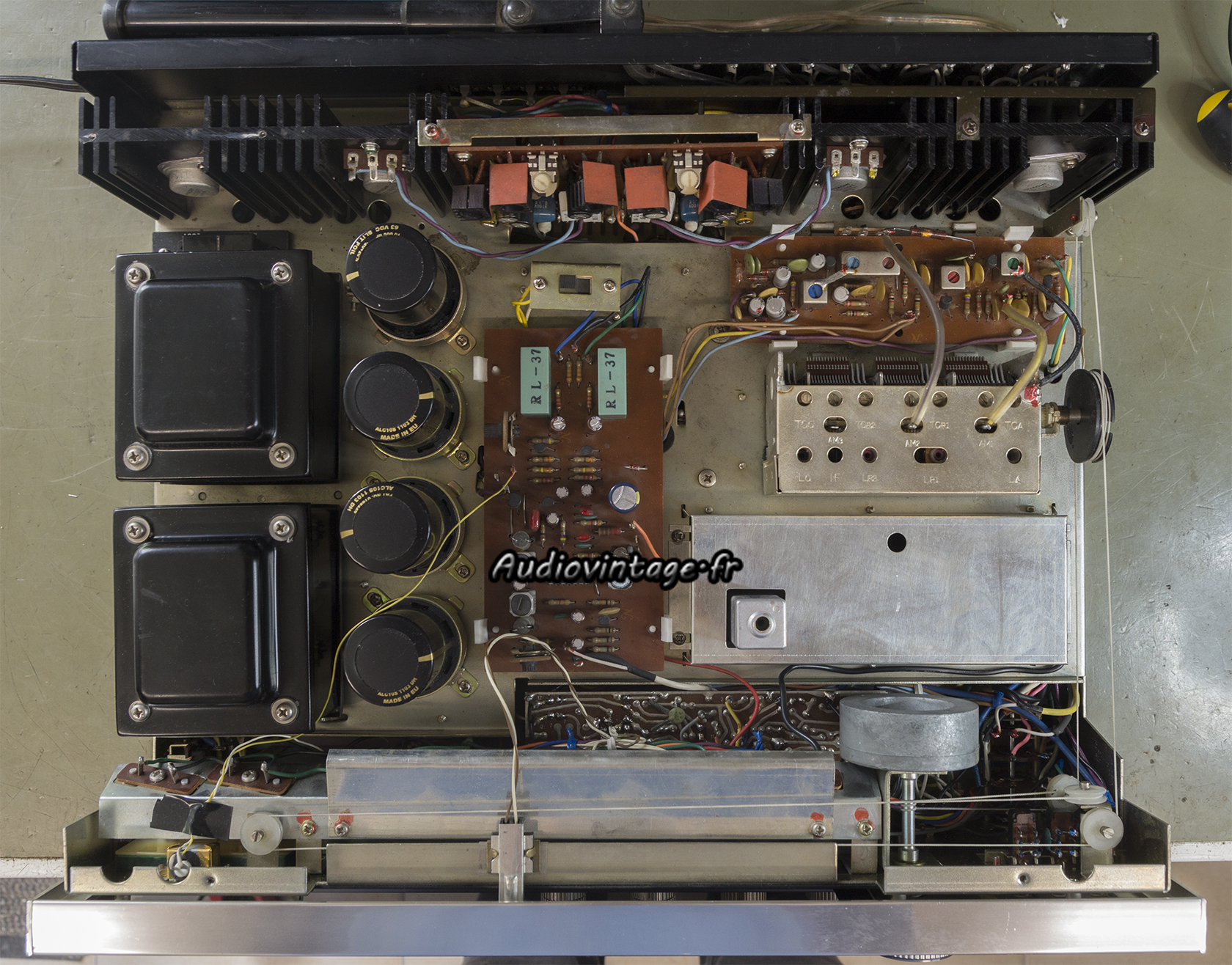

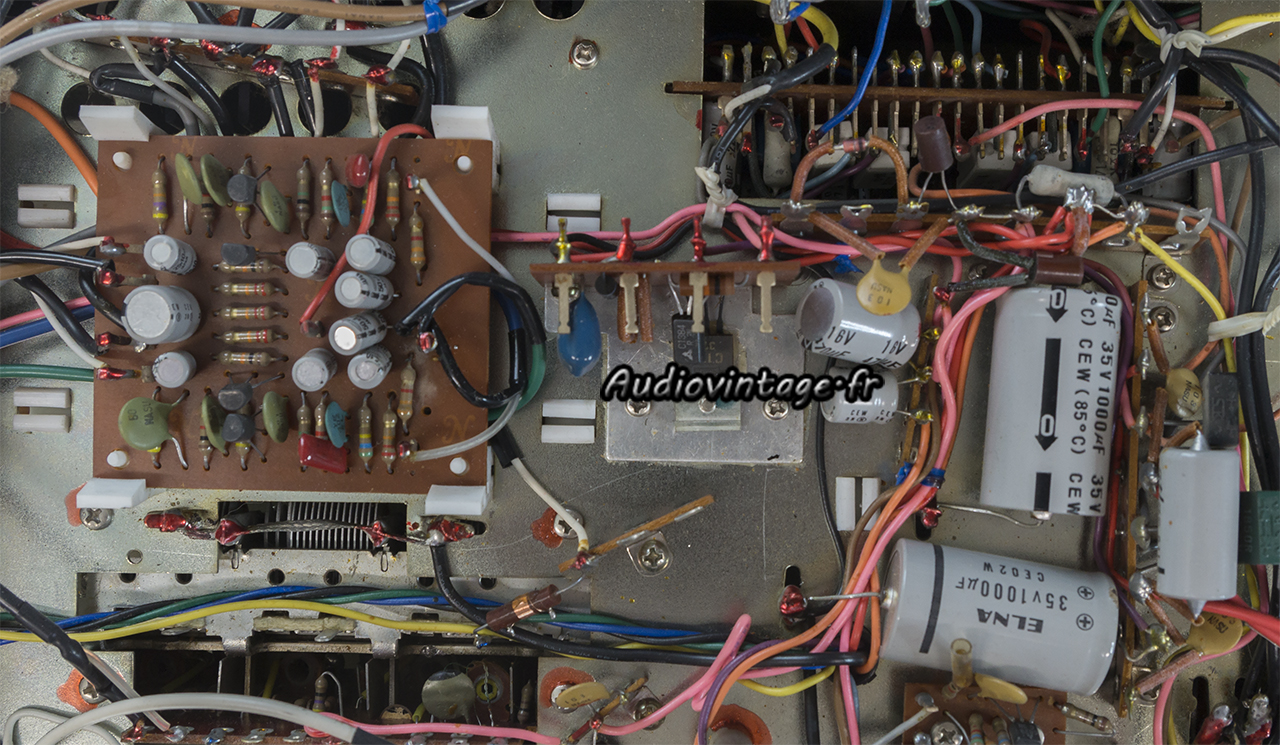

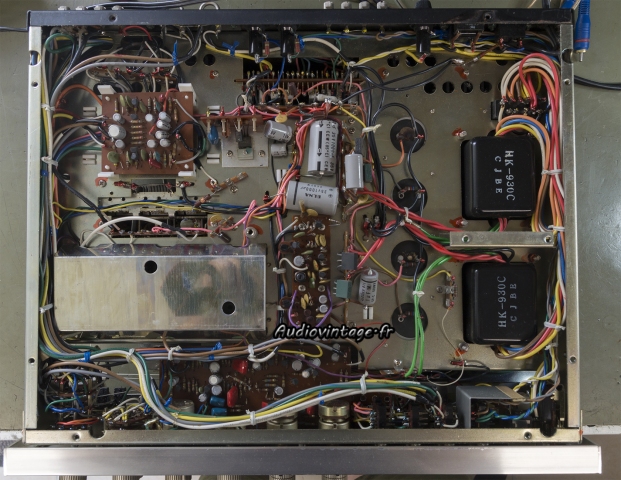

Dessous, à gauche l’étage phono, à droite l’alimentation régulée.
Tous les condensateurs chimiques sont remplacés.

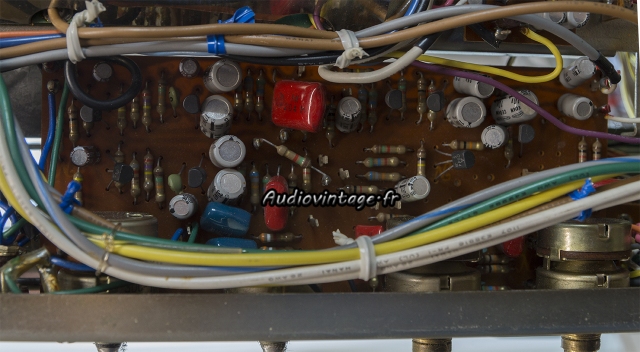

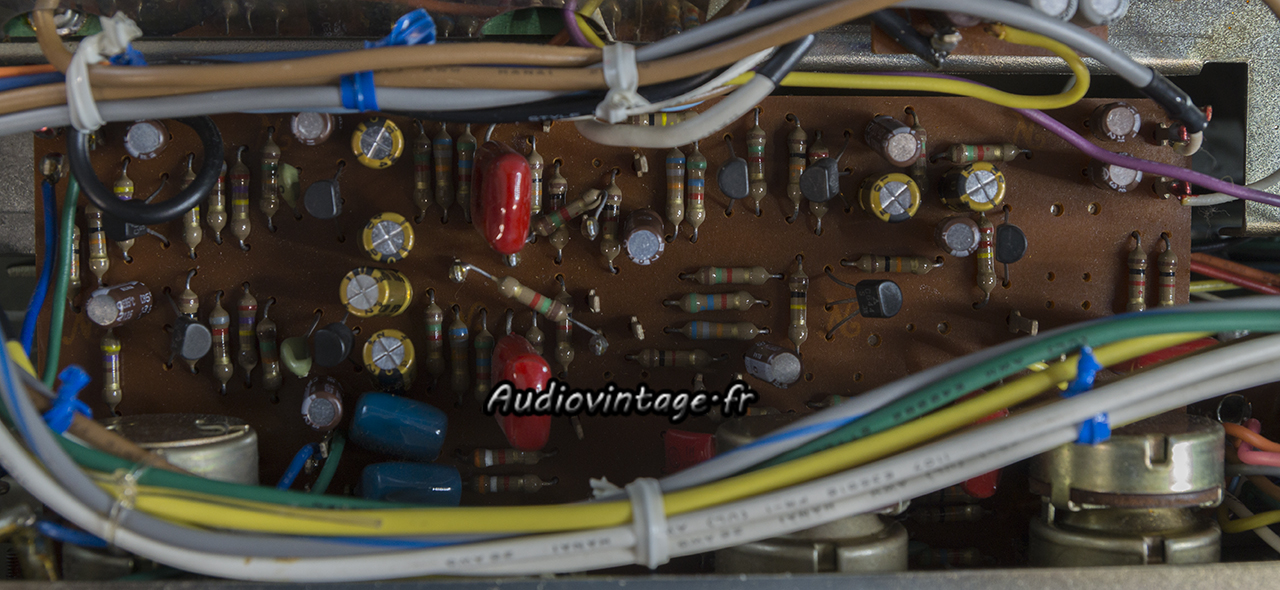

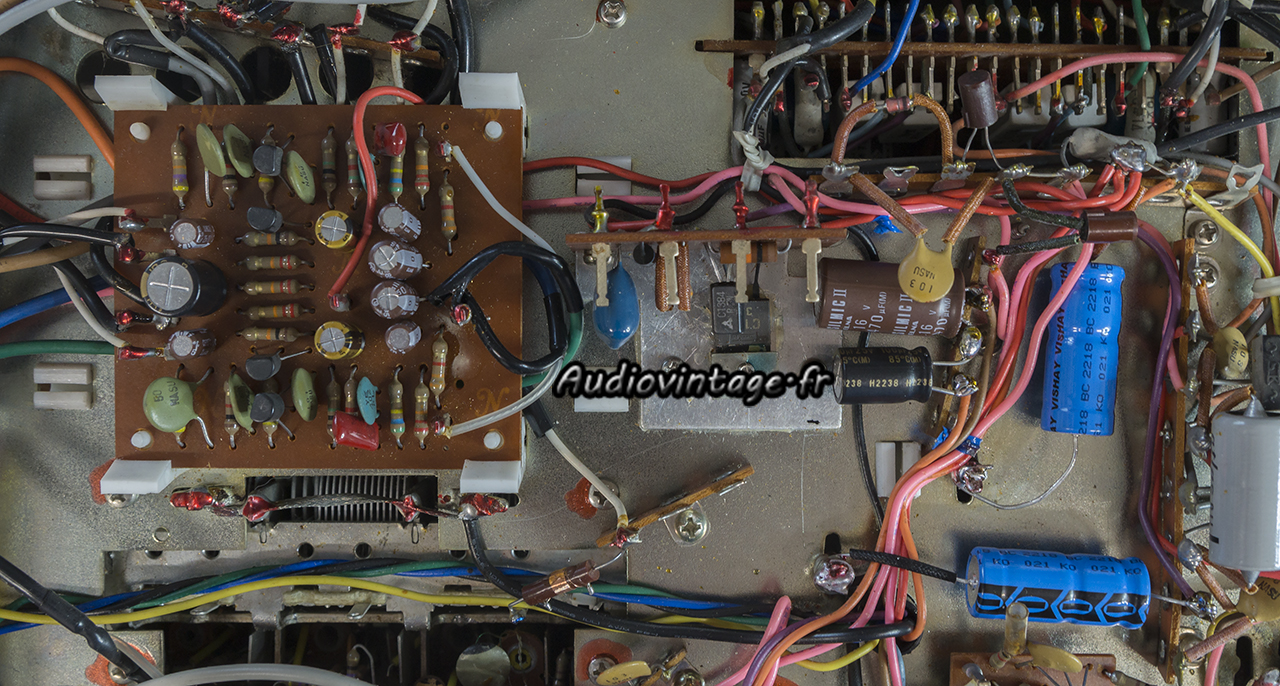

Le circuit de tonalité.
Condensateurs chimiques neufs ici aussi.
Le circuit MPX (FM stéréo) reçoit lui aussi quelques soins.

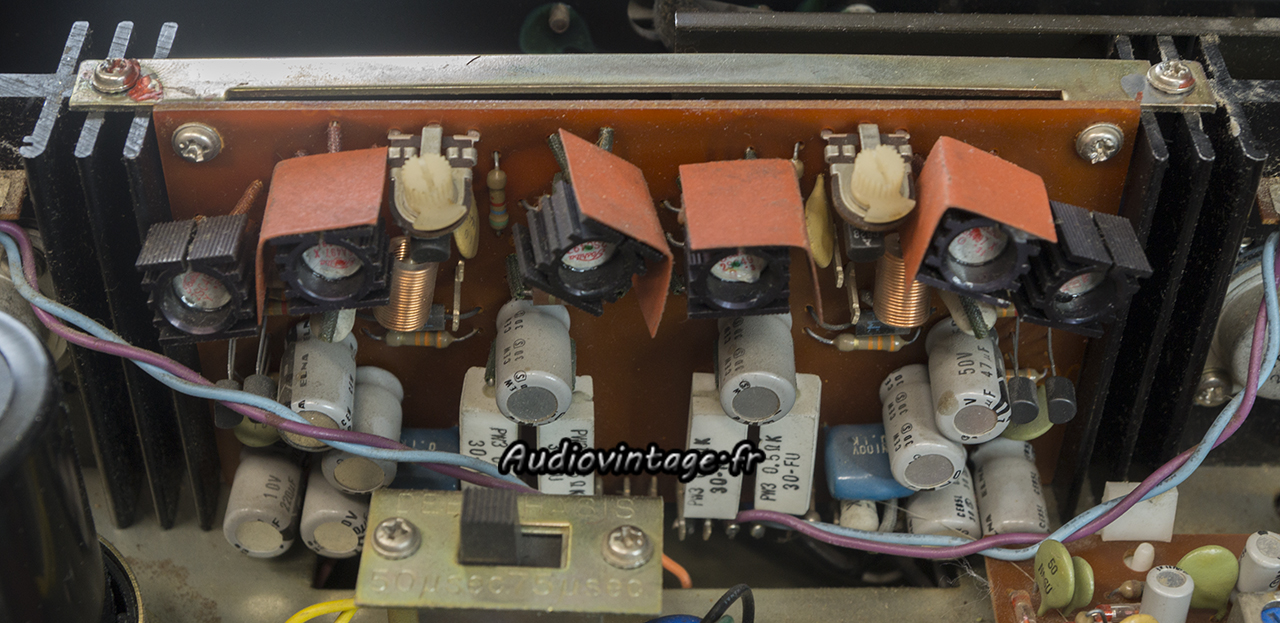

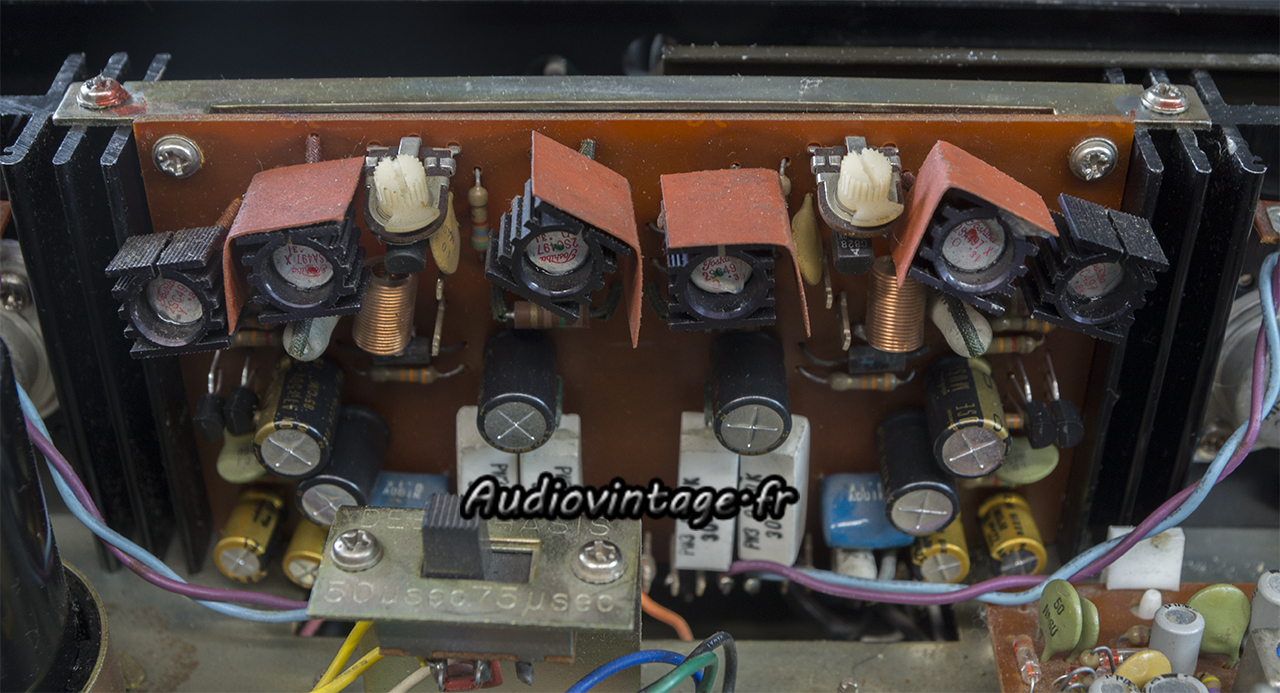

Le circuit driver.
Condensateurs chimiques remplacés ainsi que certains transistors.

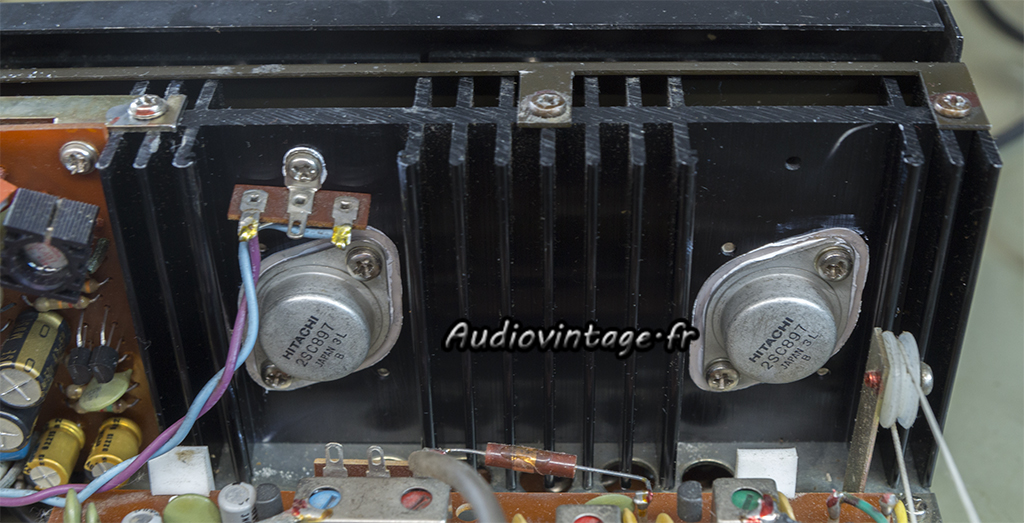

Tous les transistors de puissances ont été retirés, les pattes désoxydées, puis testés et remontés avec de la graisse fraiche sur des micas d’isolation neufs.
Remplacement des 4 condensateurs de filtrage, les nouveaux sont montés sur des adaptateurs imprimés en 3D.

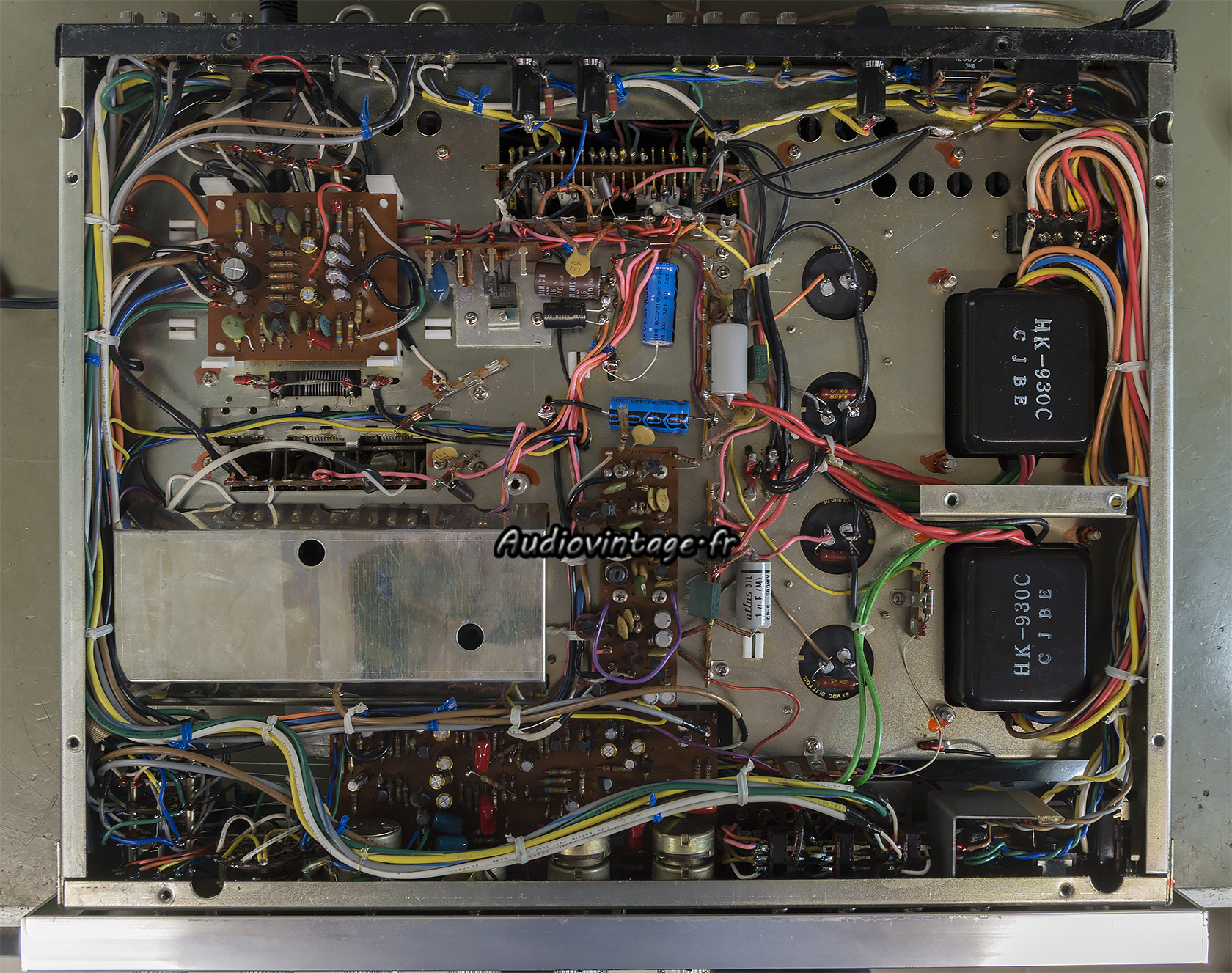

Nettoyage complet, retrait du jack cassé dans la prise casque. Réfection d’une bonne partie de l’éclairage avec une modification sur l’éclairage du bandeau radio qui reste désormais allumé tout le temps qu’elle que soit l’entrée sélectionnée.
Les courants de repos sont réglés, et les tensions d’offsets en sorties HP sont contrôlées.
Terminé.

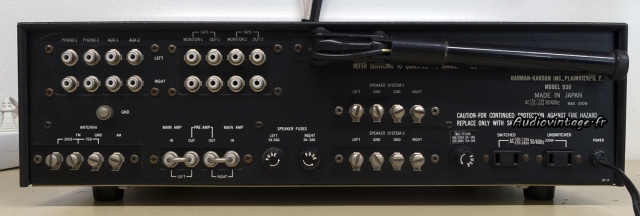

Connectique.
Les mesures sur entrée Aux :
Distorsion à 2x1w sous 8 ohms, entrée aux, tone defeat.
Distorsion à puissance nominale (2x45w sous 8 ohms), entrée aux, tone defeat.
2x57w sous 8 ohms, presque à l’écrêtage.

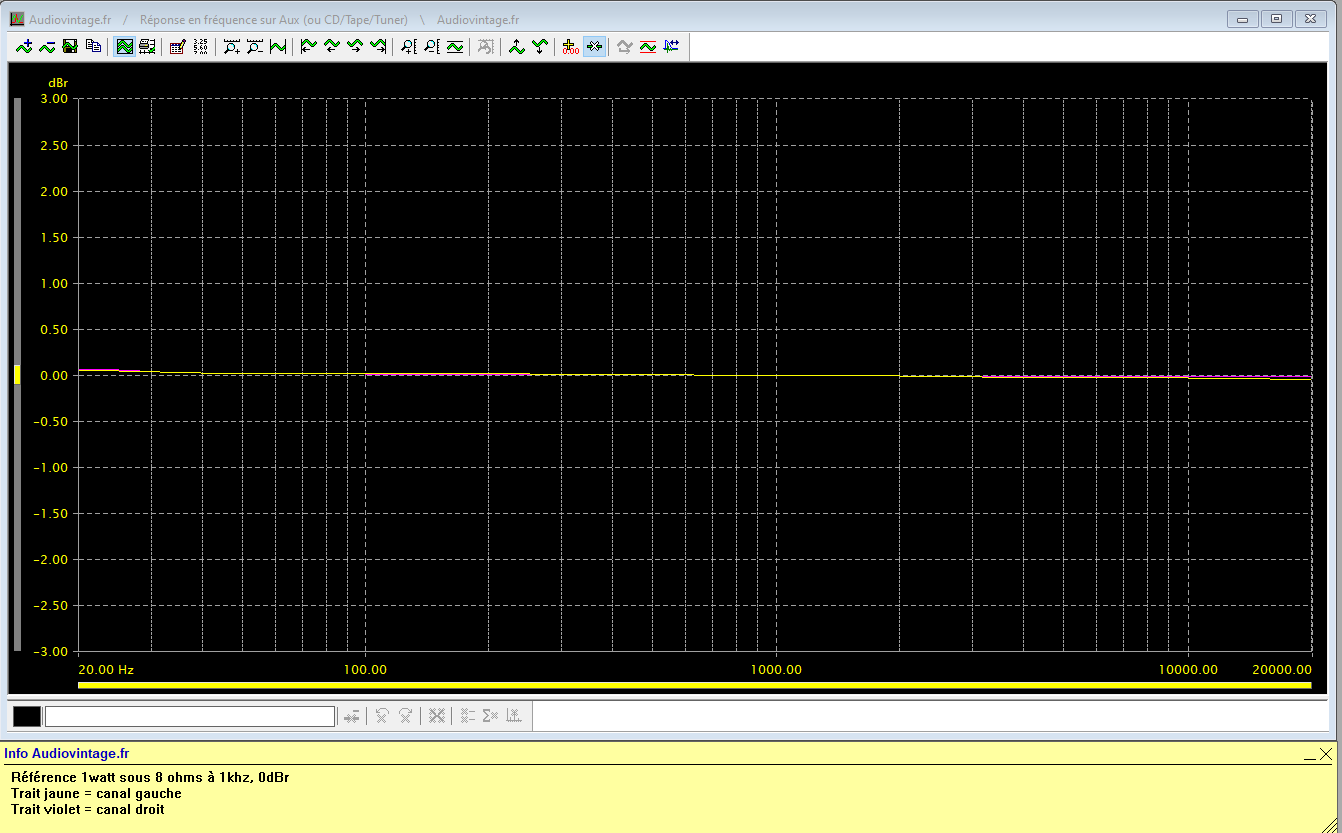

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat.

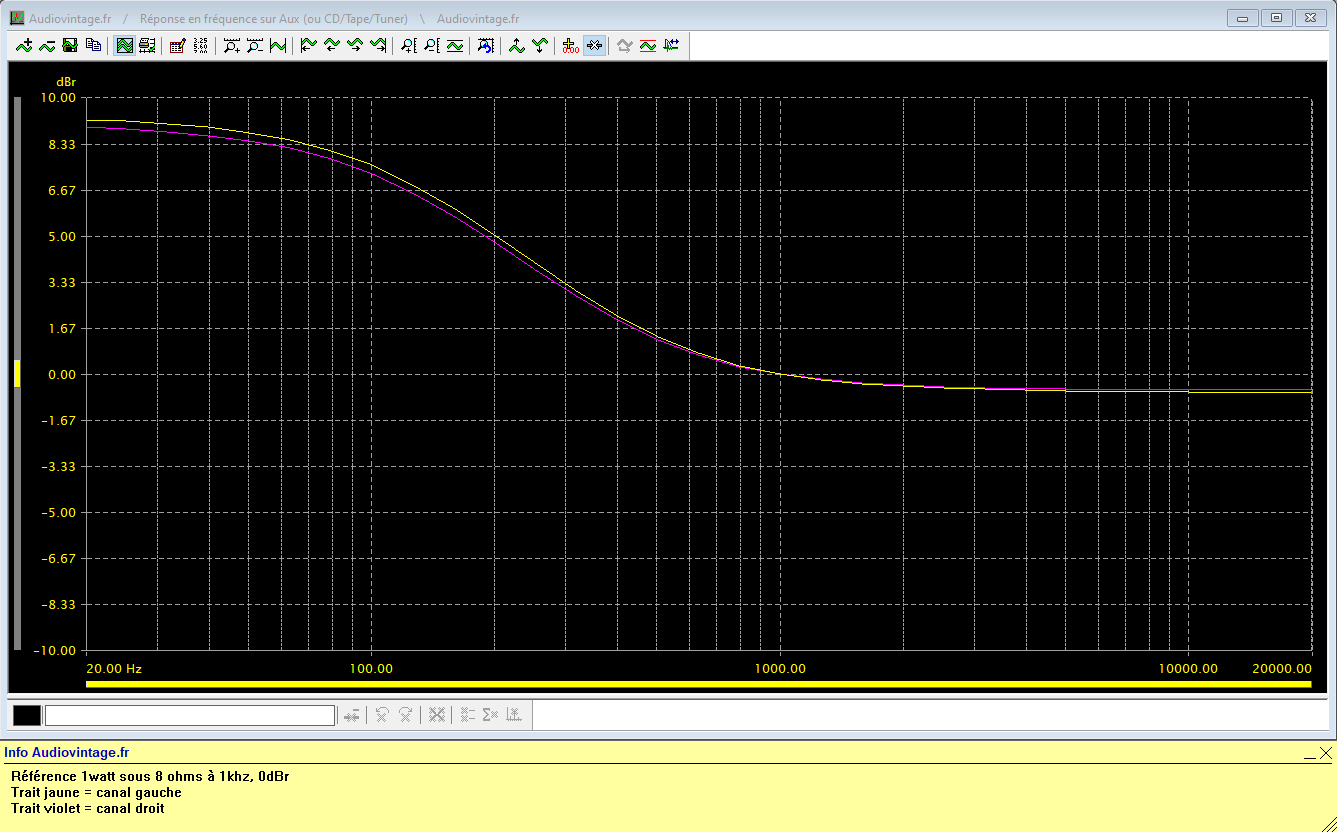

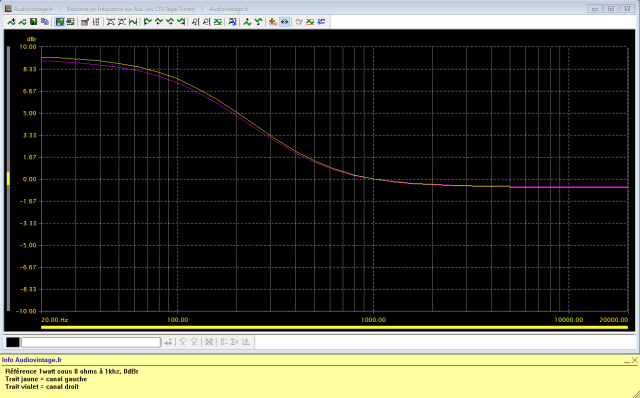

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat, filtre « contour » activé.
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat, filtres hi & low activés.

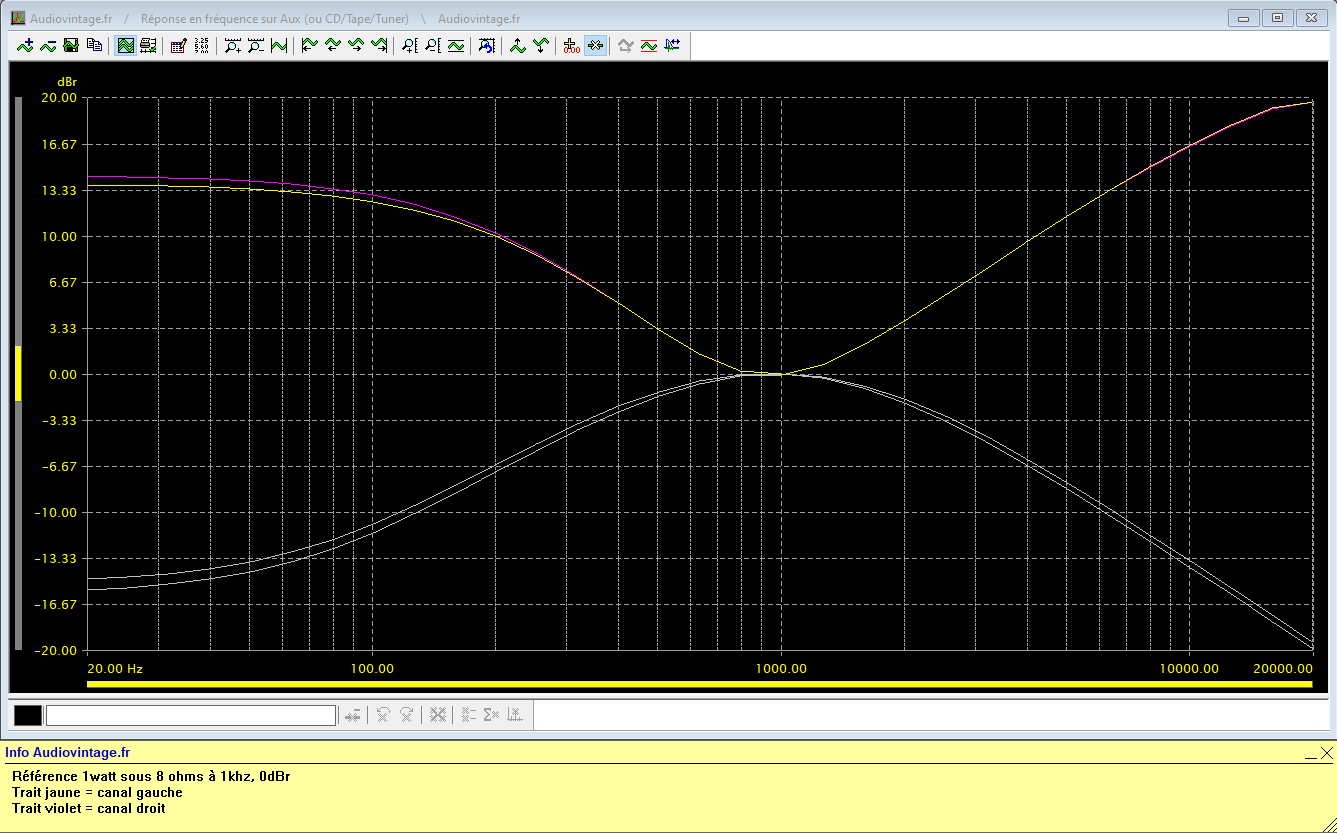

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, correcteurs au mini puis au maxi.
Rapport signal bruit à 2x1w sous 8 ohms, entrée aux, tone defeat.
Rapport signal bruit à 2x45w sous 8 ohms, entrée aux, tone defeat.
Les mesures sur entrée phono :
Distorsion à 2x1w sous 8 ohms, entrée phono, tone defeat.

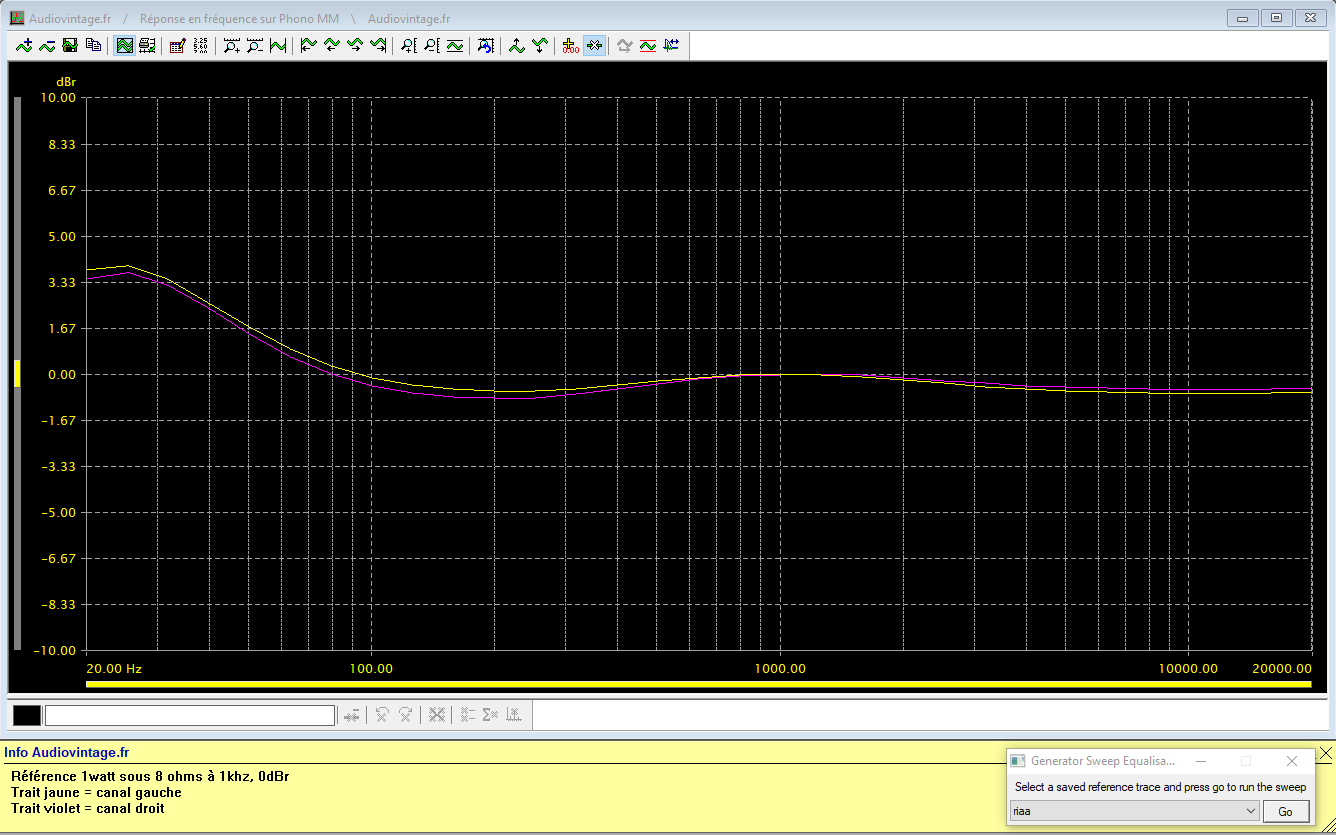

Réponse en fréquence à 2x1w sous 8 ohms, entrée phono, tone defeat.

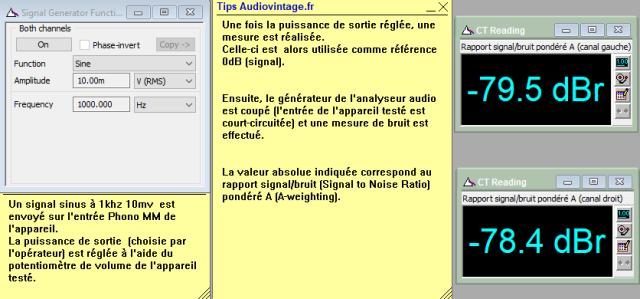

Rapport signal bruit à 2x1w sous 8 ohms, entrée phono, tone defeat.

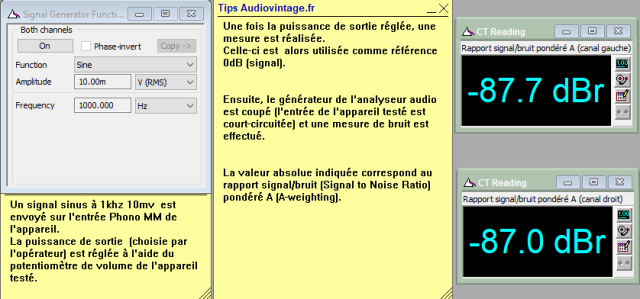

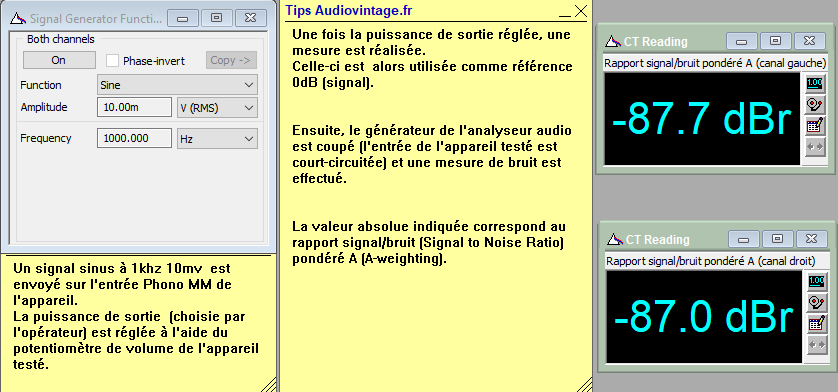

Rapport signal bruit à 2x45w sous 8 ohms, entrée phono, tone defeat.
Les mesures à l’oscilloscope :

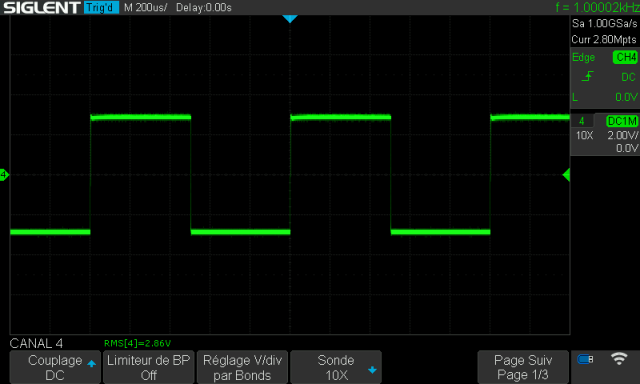

Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms, entrée aux, tone defeat.
