Ce petit Kenwood KA-2500 semble avoir eu une vie bien compliquée avant d’arriver à l’atelier.
A son arrivée, il fonctionne encore. Le voyant « on » est HS, il manque la prise de courant, le fusible secteur est incorrect, les bias et symétries d’écrêtages sont réglés n’importe comment, un début de « crachotement » est audible sur le canal gauche de l’étage phono.
Cerise sur le gâteau, quelqu’un a cru bon d’ajouter partout (j’écris bien partout) des ferrites et des selfs, avec si nécessaire, des pistes coupées au cutter pour ajouter tout ce bazar…

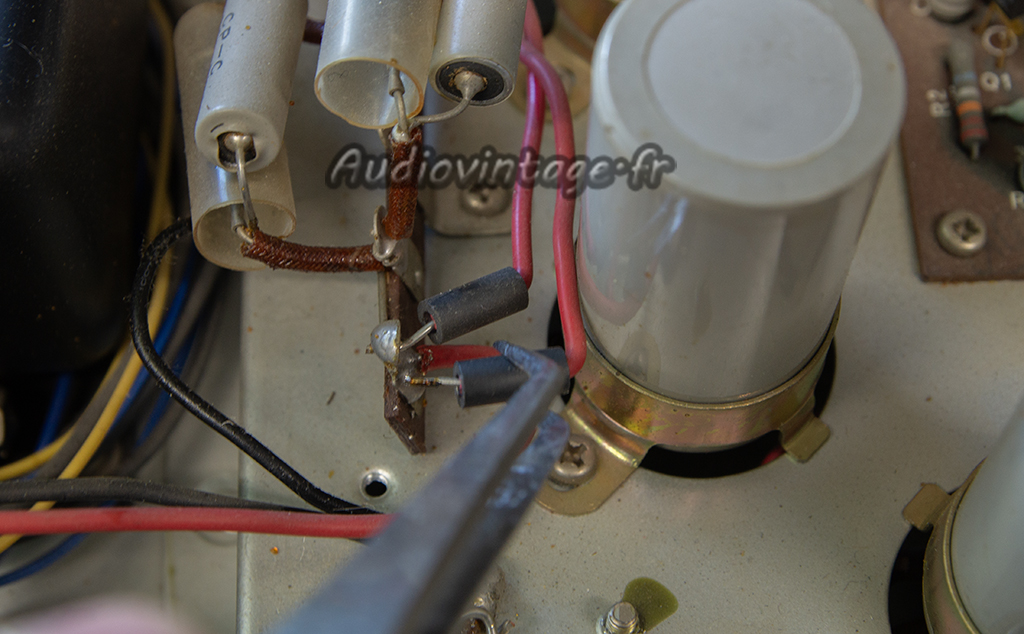

Des ferrites ajoutées sur des câbles, mais des câbles mal ressoudés…

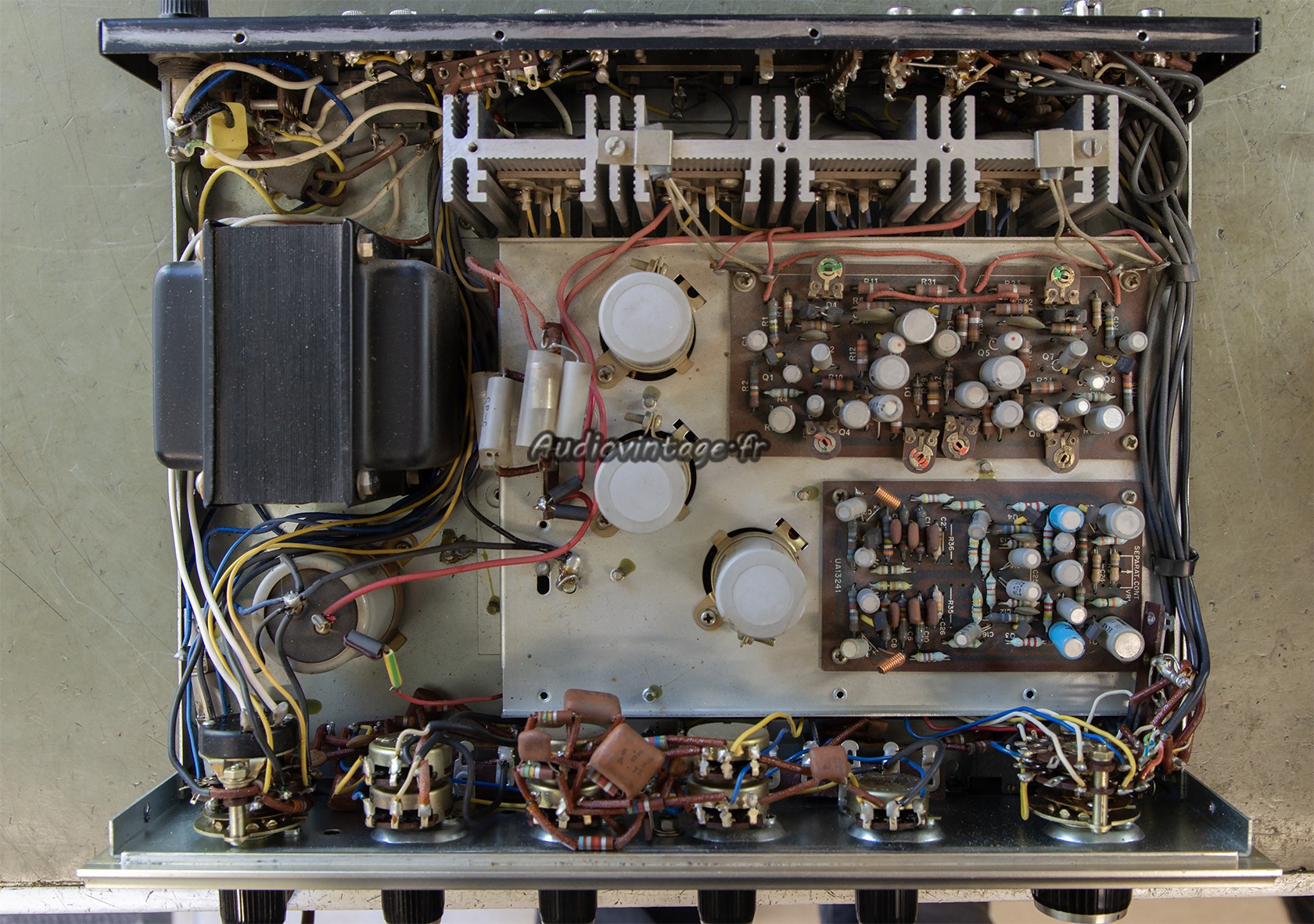

Le circuit principal.
Condensateurs chimiques remplacés tout comme certains transistors et les résistances ajustables de courant de repos.

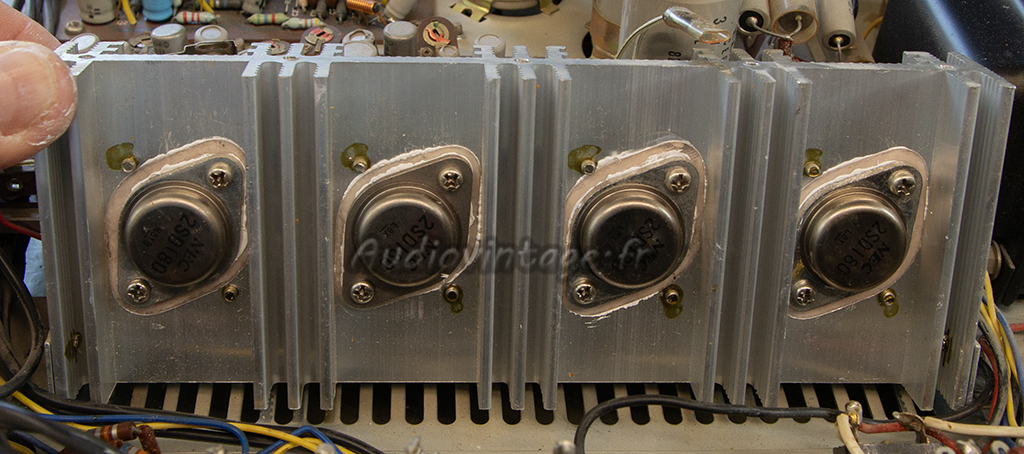

Graisses fraiches et micas d’isolation neufs pour les transistors de puissance.
Le circuit de tonalité et phono.
Tous les transistors et condensateurs chimiques ont été remplacés.
Les condensateurs « canettes » sont remplacés. Les commandes nettoyées. Une prise secteur neuve est montée, le fusible secteur remplacé tout comme l’ampoule incandescente du voyant « on ».
Tous les « filtres » ont été retirés.
Pour finir les réglages habituels sont réalisés.
Connectique.
Les mesures :
Les mesures ne sont… que des mesures.
Elles ne permettent donc pas (sauf cas flagrant) de dire si un appareil est bon ou mauvais.
Ces mesures sont réalisées pour vérifier que l’intervention réalisée est correcte et que je ne suis pas passé à côté d’un souci en devenir, pas encore audible mais notable lors de l’usage d’un banc de mesure audio professionnel.
Les différents paramètres à prendre en compte peuvent amener à une mauvaise interprétation des résultats. Ne choisissez donc pas votre prochain achat en fonction de mesures mais en fonction de votre oreille 😊
Les mesures sur entrée Aux :
Distorsion à 2x1w sous 8 ohms, entrée aux.
Distorsion à 2x17w sous 8 ohms, entrée aux.

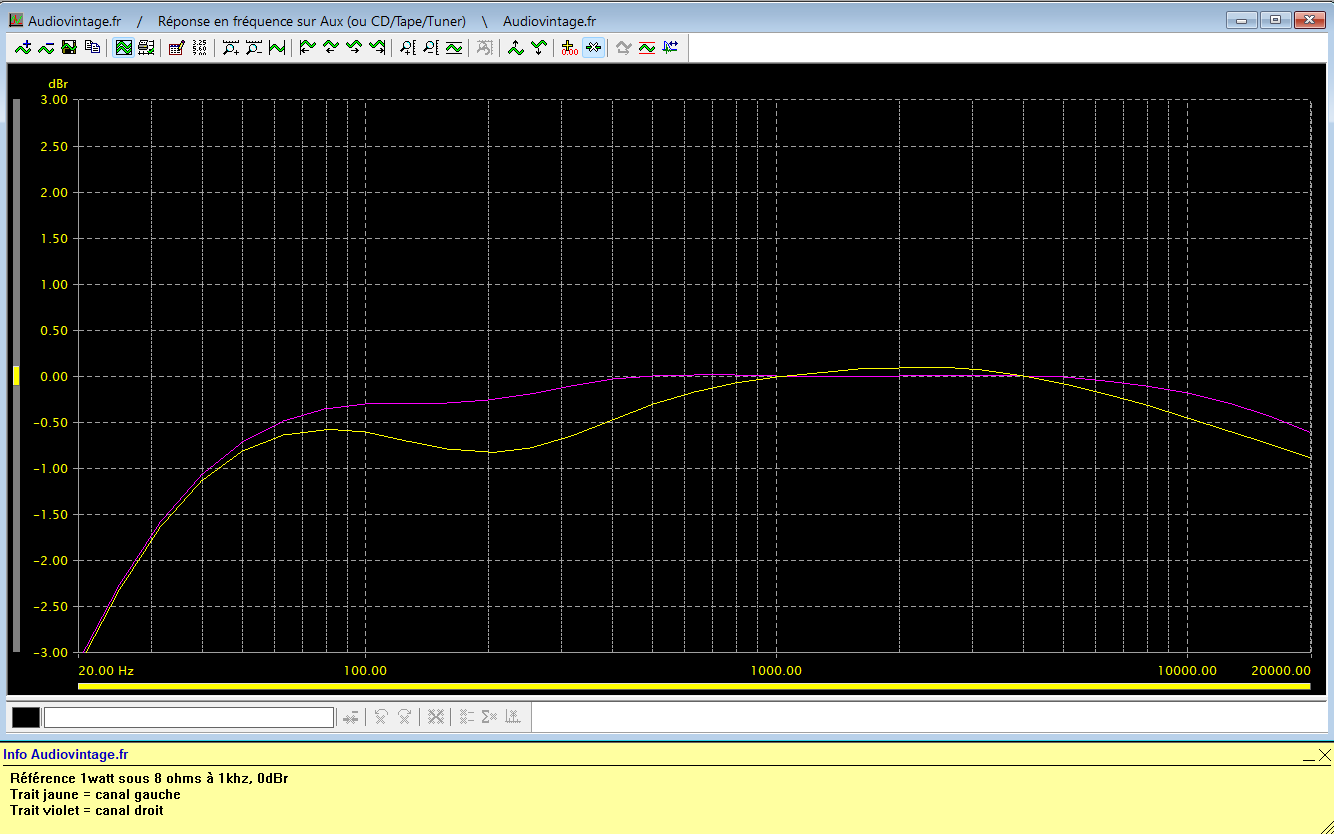

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux.

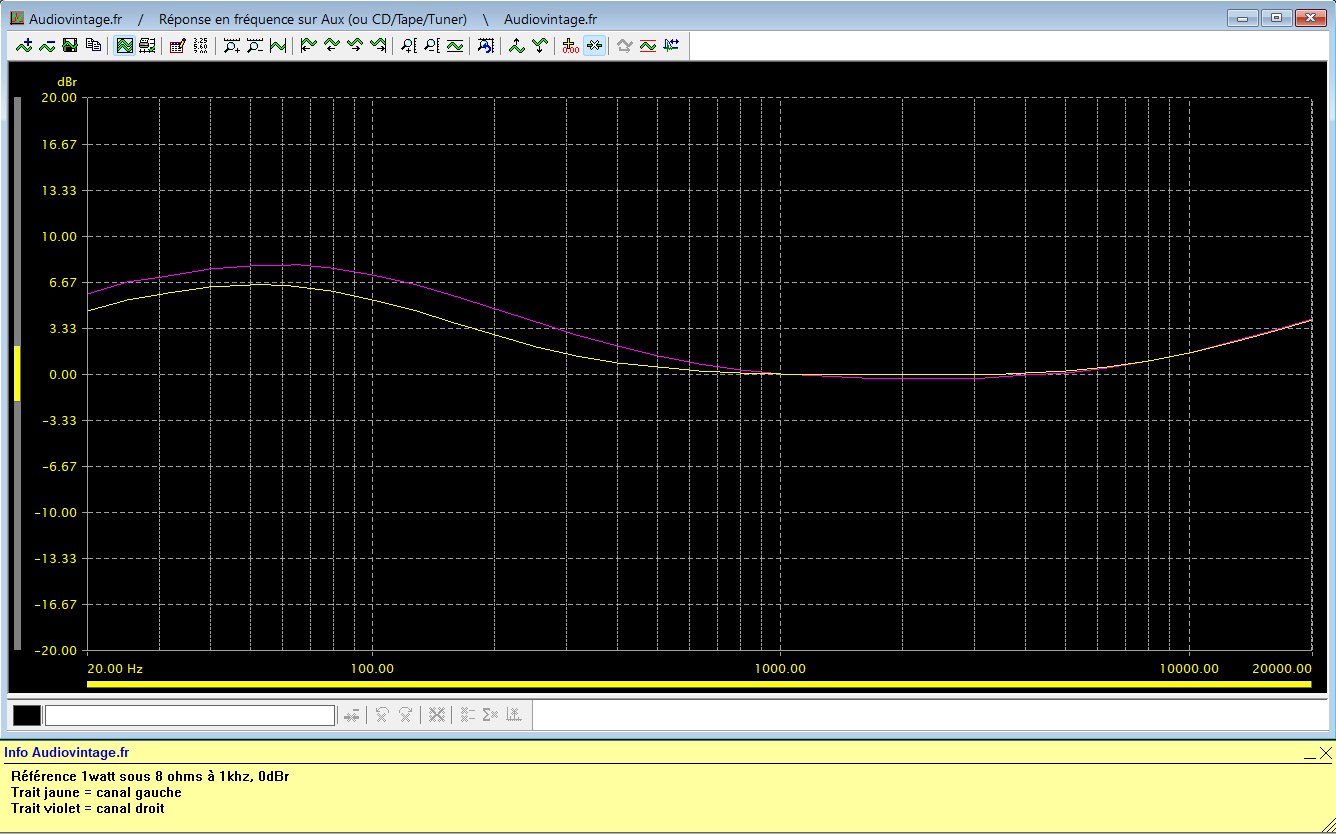

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, loudness activé.
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, filtres activés.

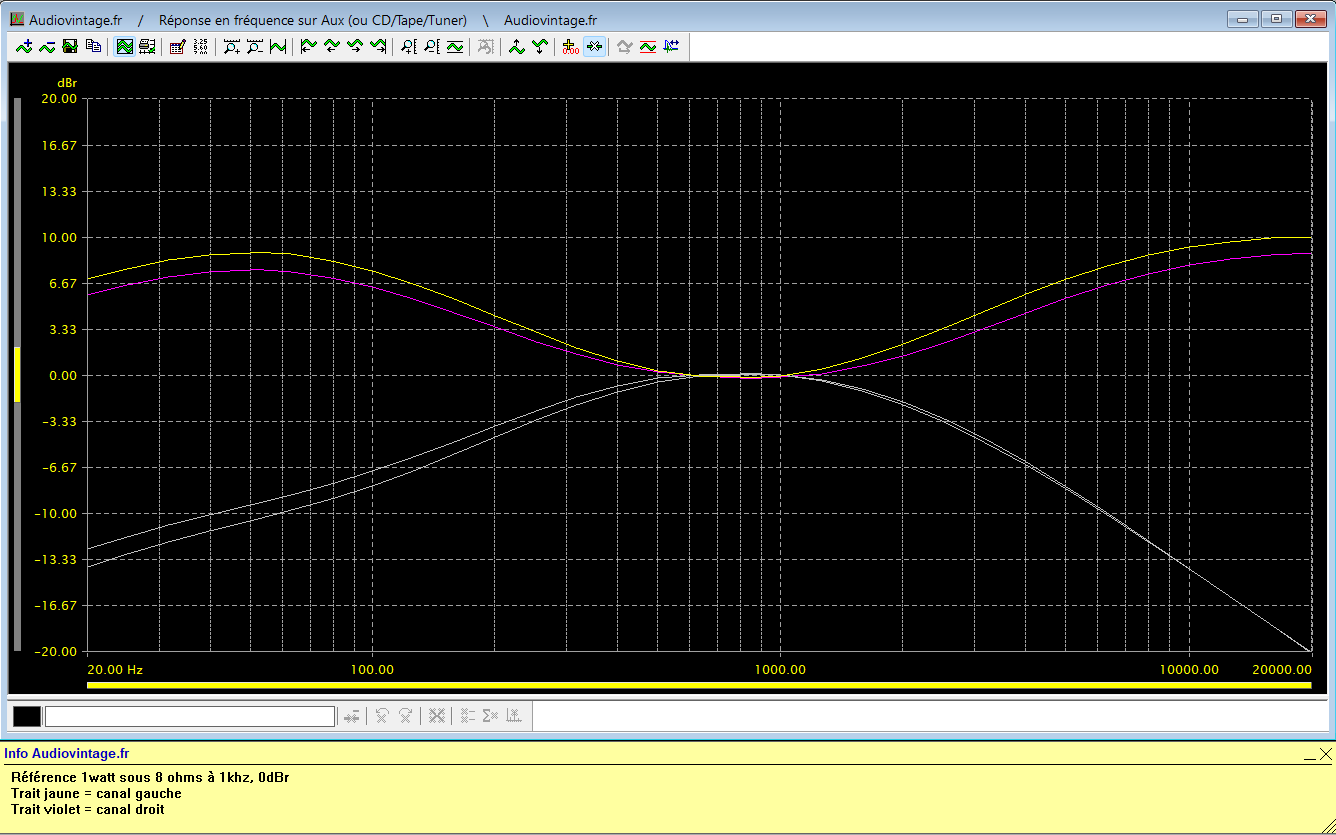

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, correcteurs de tonalité au mini puis au maxi.
Rapport signal bruit à 2x1w sous 8 ohms, entrée aux.
Rapport signal bruit à 2x17w sous 8 ohms, entrée aux.
Les mesures sur entrée phono :
Distorsion à 2x1w sous 8 ohms, entrée phono.
réponse en fréquence à 2x1w sous 8 ohms, entrée phono.

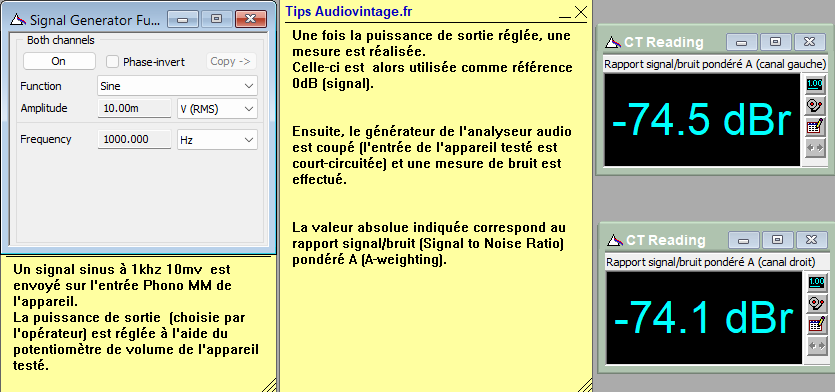

Rapport signal bruit à 2x1w sous 8 ohms, entrée phono.
Rapport signal bruit à 2x17w sous 8 ohms, entrée phono.
Les mesures à l’oscilloscope :

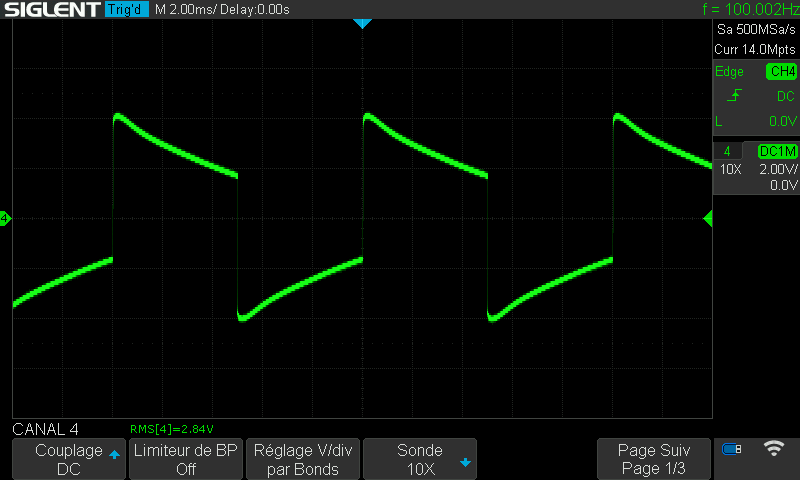

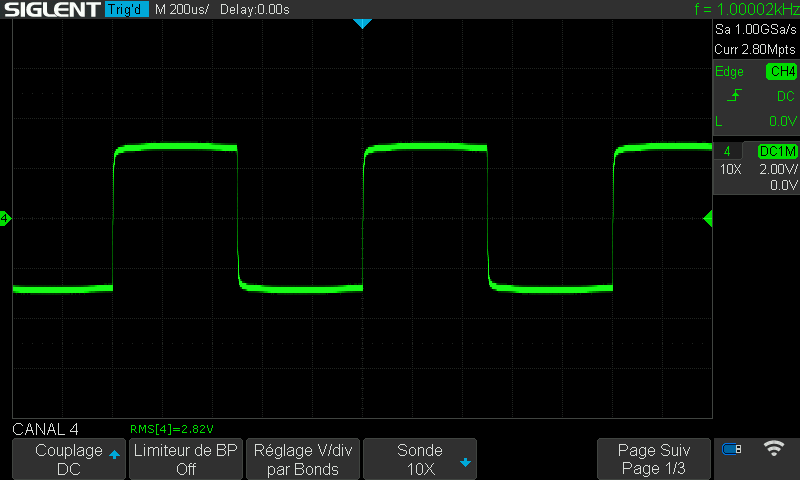

Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms, entrée aux.
