L’amplificateur Luxman L-507 est une très belle machine. Sa présentation soignée cache une fabrication du même ordre. Autrement dit, le ramage se rapporte au plumage.

L’exemplaire présenté ici est accueilli pour une révision complète.
Je ne suis pas le premier à intervenir, le relais de protection HP a été remplacé. Je soupçonne également le remplacement de deux transistors de puissances mais ce sont les références d’origine, pas des contrefaçons, tout va bien de ce côté-là.
Une curiosité cependant, les circuits supportant les commandes de filtres et de monitoring en façade ont été montées sur des silentblocs caoutchoucs pour une raison que j’ignore. Cela a pour effet une mauvaise mise à la masse des commandes en elles-mêmes et amène des petits bruits dérangeants lorsqu’on les manipule. J’ai corrigé cela immédiatement.

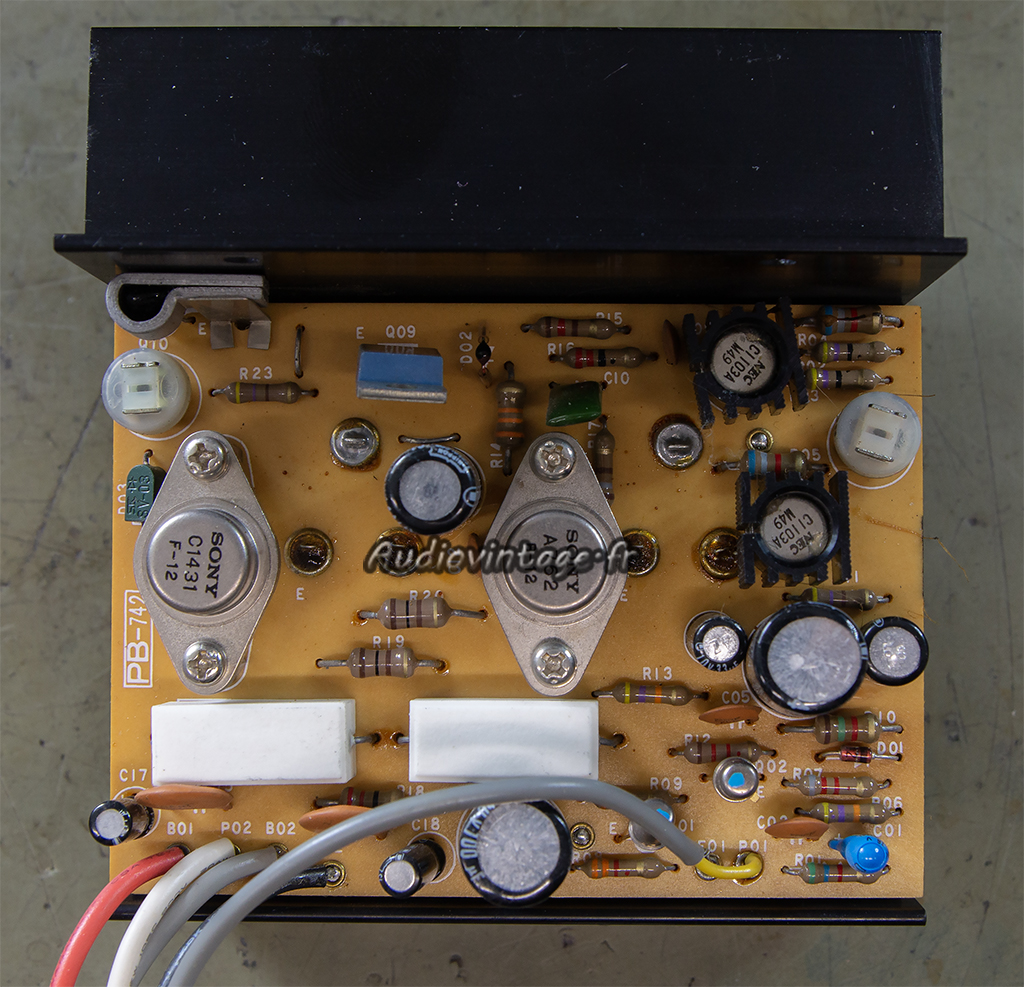

Un des deux circuits drivers.

Les condensateurs chimiques et deux transistors sont remplacés.

Les transistors de puissances sont retirés, testés puis remontés sur des micas d’isolations neufs et de la graisse fraiche.
Le second canal reçoit des soins identiques.

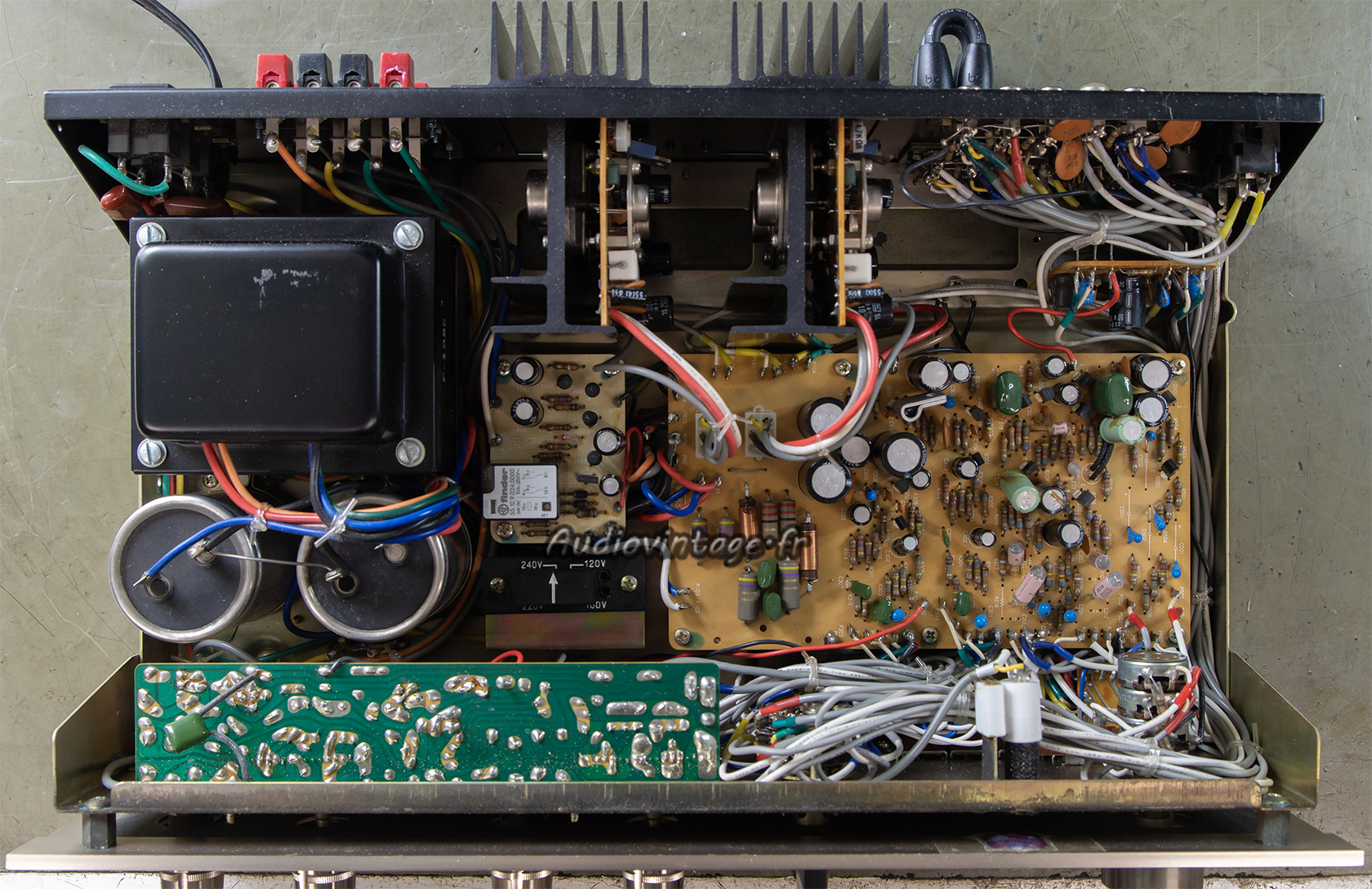

Le circuit principal, supportant entre autres choses, l’étage phono.

Les condensateurs chimiques sont remplacés ainsi que de nombreux transistors.

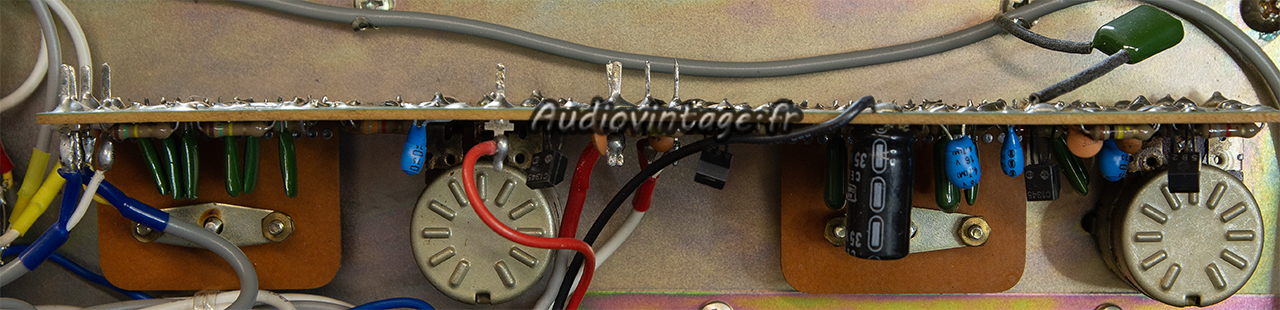

Le circuit de tonalité.

Condensateurs chimiques et transistors sont remplacés.

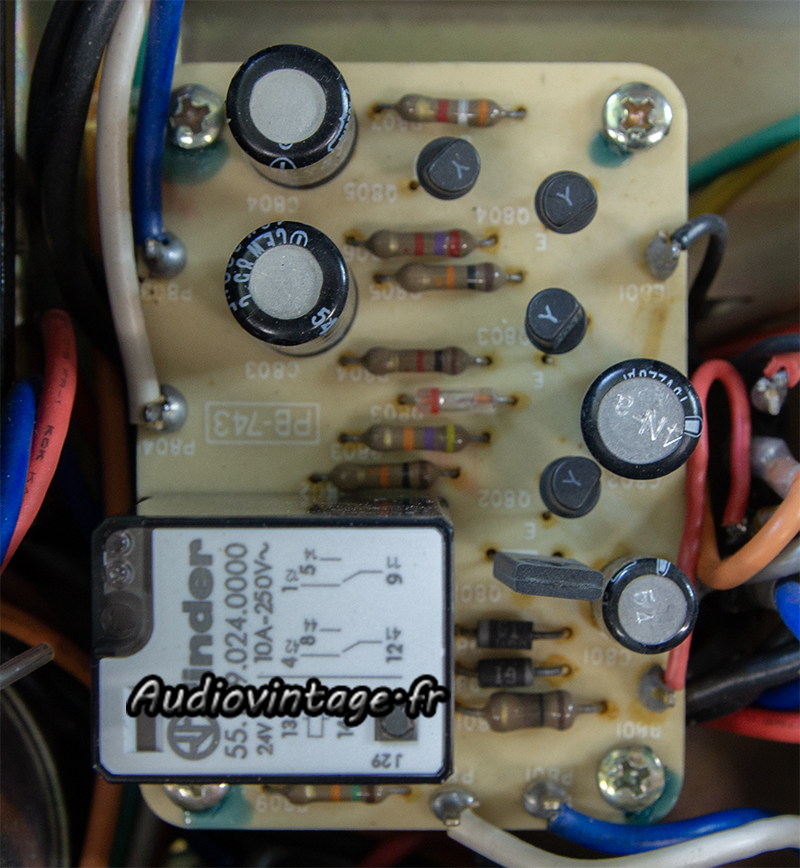

Le circuit de muting/protection.

Condensateurs chimiques neufs.

Les deux énormes condensateurs de filtrage d’alimentation originaux étant parfaits lors des mesures, ils restent en place.
Les commandes sont nettoyées.
Les courants de repos et tensions d’offsets sont ajustés. Terminé.

Connectique.

Les mesures :

Les mesures ne sont… que des mesures.
Elles ne permettent donc pas (sauf cas flagrant) de dire si un appareil est bon ou mauvais.
Ces mesures sont réalisées pour vérifier que l’intervention réalisée est correcte et que je ne suis pas passé à côté d’un souci en devenir, pas encore audible mais notable lors de l’usage d’un banc de mesure audio professionnel.
Les différents paramètres à prendre en compte peuvent amener à une mauvaise interprétation des résultats. Ne choisissez donc pas votre prochain achat en fonction de mesures mais en fonction de votre oreille 😊

Les mesures sur entrée Aux :

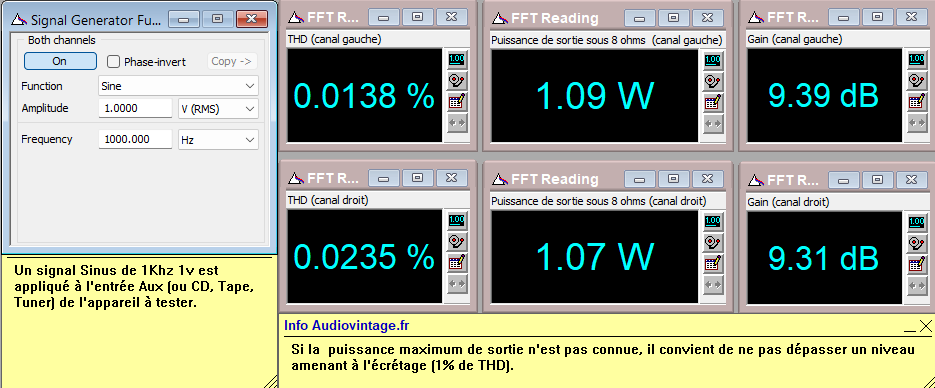

Distorsion à 2x1w sous 8 ohms, entrée aux, tone defeat.

Distorsion à 2x50w sous 8 ohms, entrée aux, tone defeat.

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat.

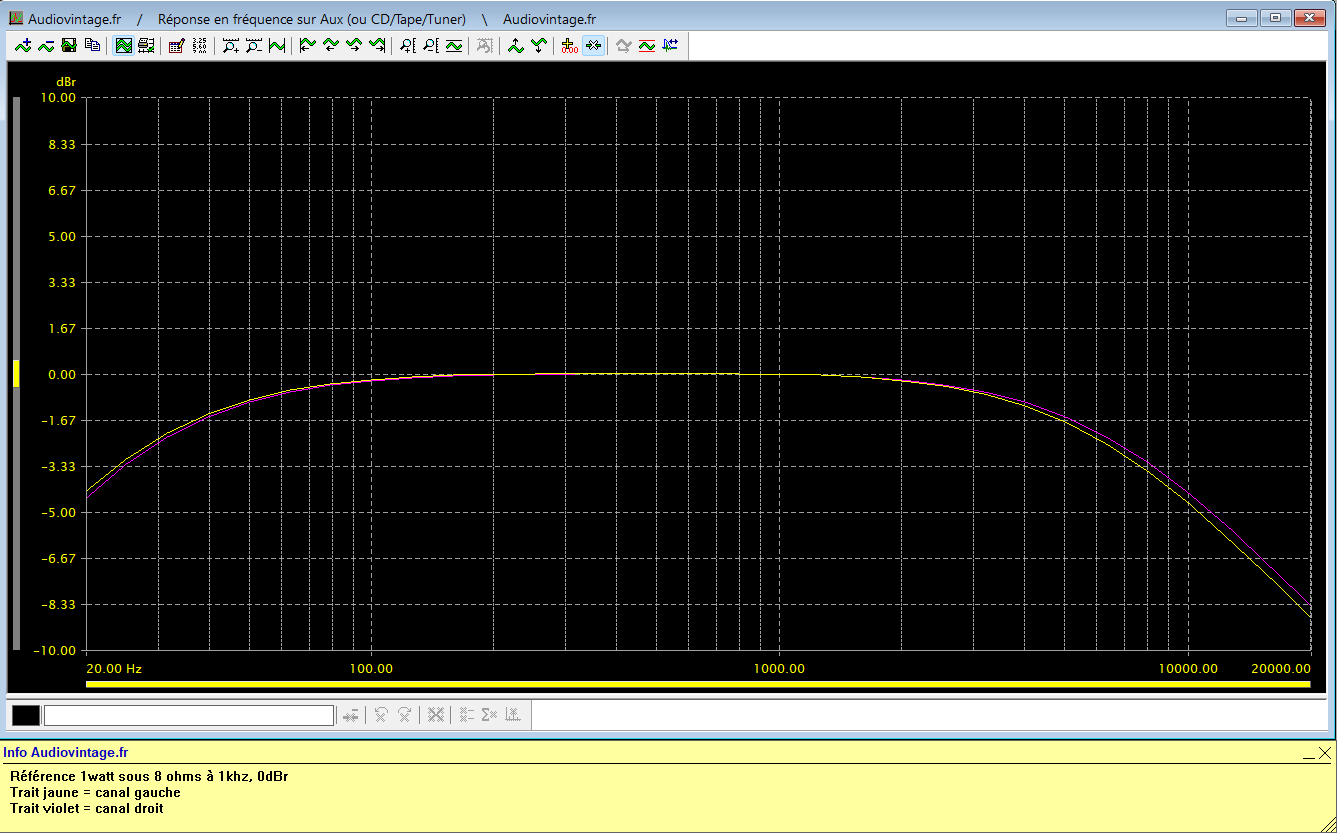

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat, action des filtres.

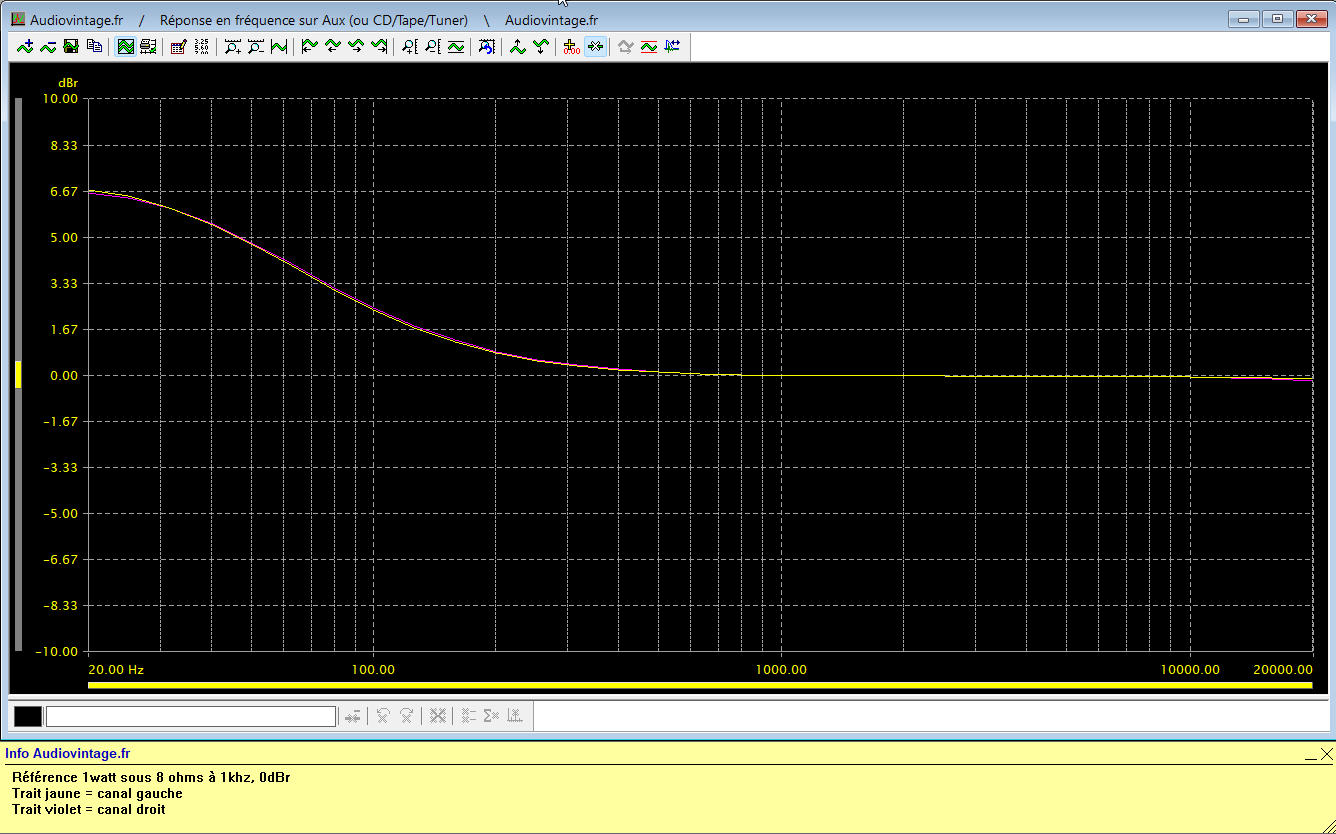

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat, low boost actif.

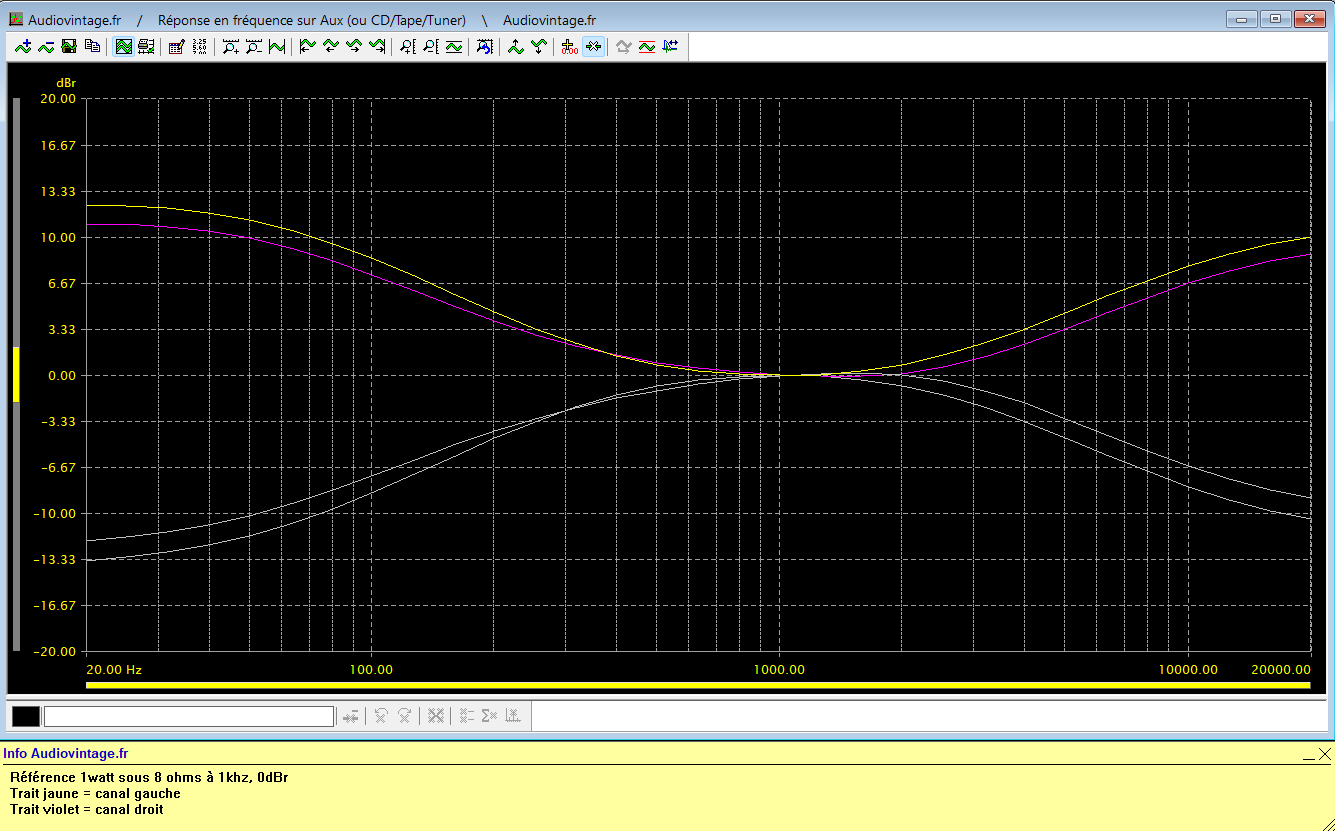

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, correcteurs au mini puis au maxi.

Rapport signal bruit à 2x1w sous 8 ohms, entrée aux, tone defeat.

Rapport signal bruit à 2x50w sous 8 ohms, entrée aux, tone defeat.

Les mesures sur entrée phono :

Distorsion à 2x1w sous 8 ohms, entrée phono, tone defeat.

Réponse en fréquence à 2x1w sous 8 ohms, entrée phono, tone defeat.

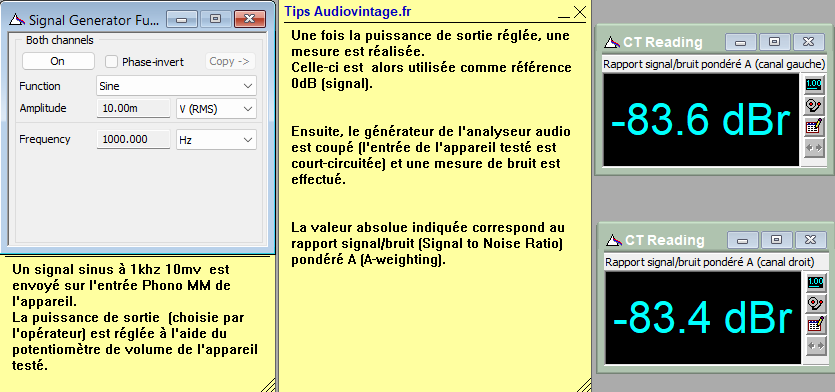

Rapport signal bruit à 2x1w sous 8 ohms, entrée phono, tone defeat.

Rapport signal bruit à 2x50w sous 8 ohms, entrée phono, tone defeat.

Les mesures à l’oscilloscope :

Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms, entrée aux, tone defeat.
