McIntosh C29

McIntosh C29 : complet et mignon tout plein :)
Accompagnant le McIntosh MC2205 malade, voici le préamplificateur McIntosh C29. Devinez quoi ? Il n’est pas très bien portant lui non plus.

McIntosh C29 : à son arrivée.
McIntosh C29 : à son arrivée.
Le propriétaire se plaint tout simplement de l’absence de son en sortie. Un essai rapide ne montre pas le problème mais j’y aurait droit un peu plus tard.
Par contre, l’appareil a déjà eu droit à une ou plusieurs interventions, le potentiomètre de volume de 100kohms a été remplacé par un 10kohms. Bien évidemment, cela ne convient pas du tout, et dès que l’on monte un poil le volume, ça hurle, logique.

McIntosh C29 : démontage pour remplacement ampoules et potentiomètre.
Démontage de la façade. Quelques ampoules seront remplacées. Le potentiomètre original, introuvable comme de nombreuses pièces McIntosh va être remplacé par un modèle ayant la bonne valeur et un axe identique, permettant de remettre en place le bouton sans honteux « bricolage ».

McIntosh C29 : circuit principal et circuit d'entrée à revoir.

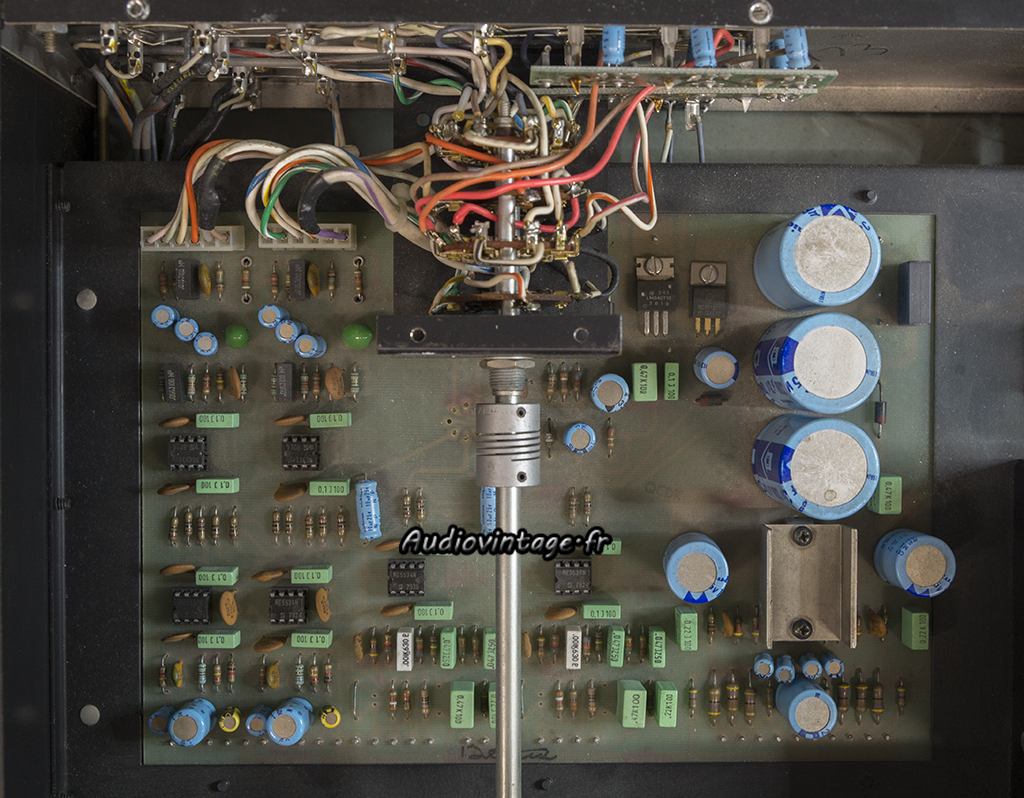

Le circuit principal. On note l’absence du composant “spécial” servant de muting, remplacé par un montage situé sous l’appareil, et qui ne fonctionne pas très bien, mais nous verrons cela un peu plus tard.

McIntosh C29 : circuit principal et circuit d'entrée révisés.

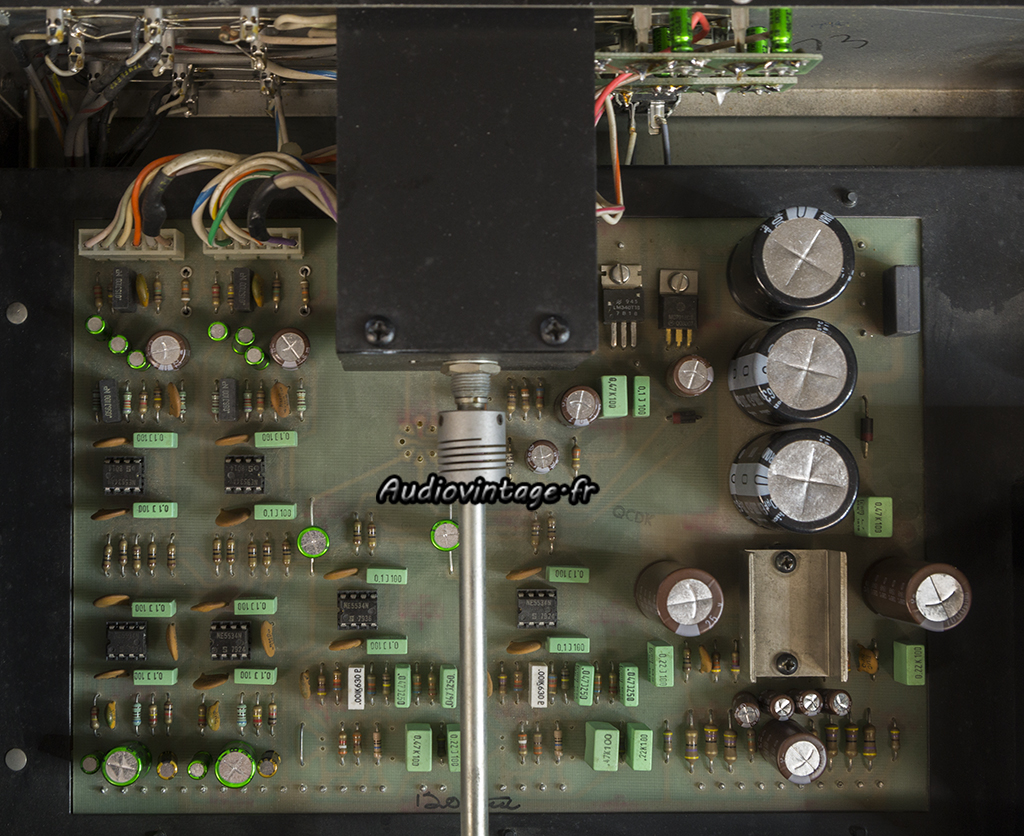

Condensateurs chimiques remplacés.

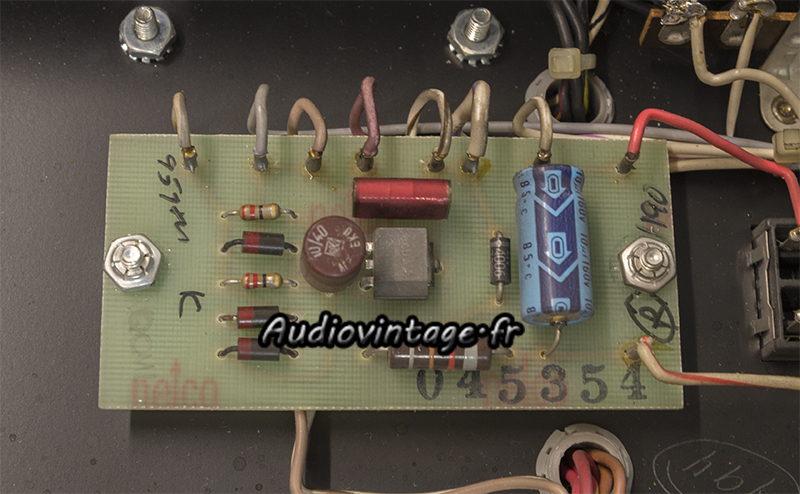

McIntosh C29 : alimentation à revoir.
Le circuit d’alimentation.

McIntosh C29 : alimentation revue.
Et son condensateur chimique neuf.

McIntosh C29 : circuit "bass" à revoir.
Le circuit « bass ».

McIntosh C29 : circuit "bass" révisé.
Condensateurs neufs.

McIntosh C29 : circuit "push button" à revoir.
Circuit « push button ».

McIntosh C29 : circuit "push button" révisé.
Même punition.

McIntosh C29 : montage à demi-fonctionnel.

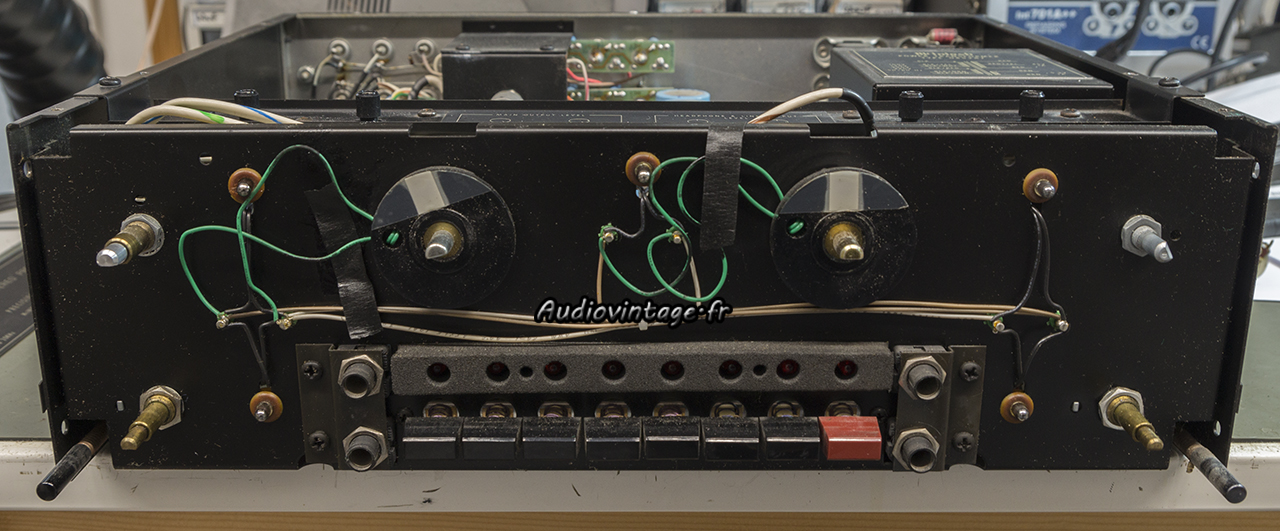

Sous l’appareil, le montage mis en place pour le muting (deux photorésistances et une ampoule) ne fonctionne pas très bien.

McIntosh C29 : relais de muting en place.
Et oui, on ne voit pas grand-chose ! Le montage ci-dessus laisse place à un relais, avec mise à la masse des sorties du préamp quand le relais n’est pas activé.
Pour plus de propreté, le tout est protégé par un capot en impression 3D.

McIntosh C29 : terminé.
Terminé.

McIntosh C29 : connectique.

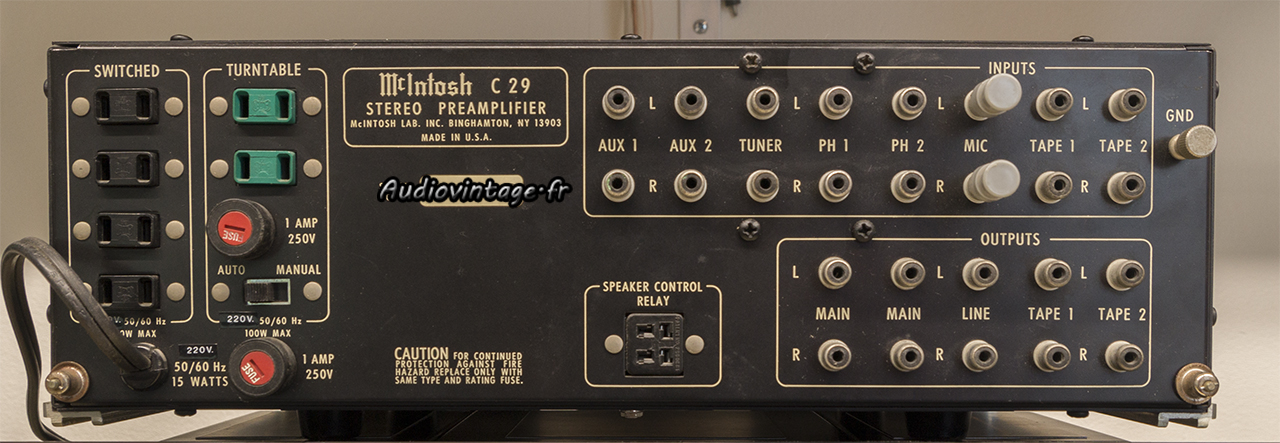

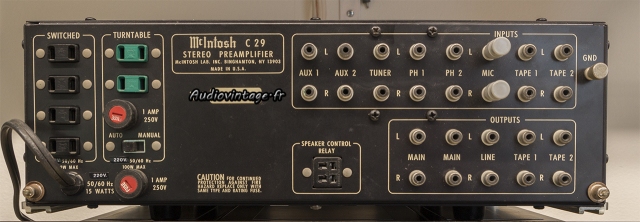

Connectique.

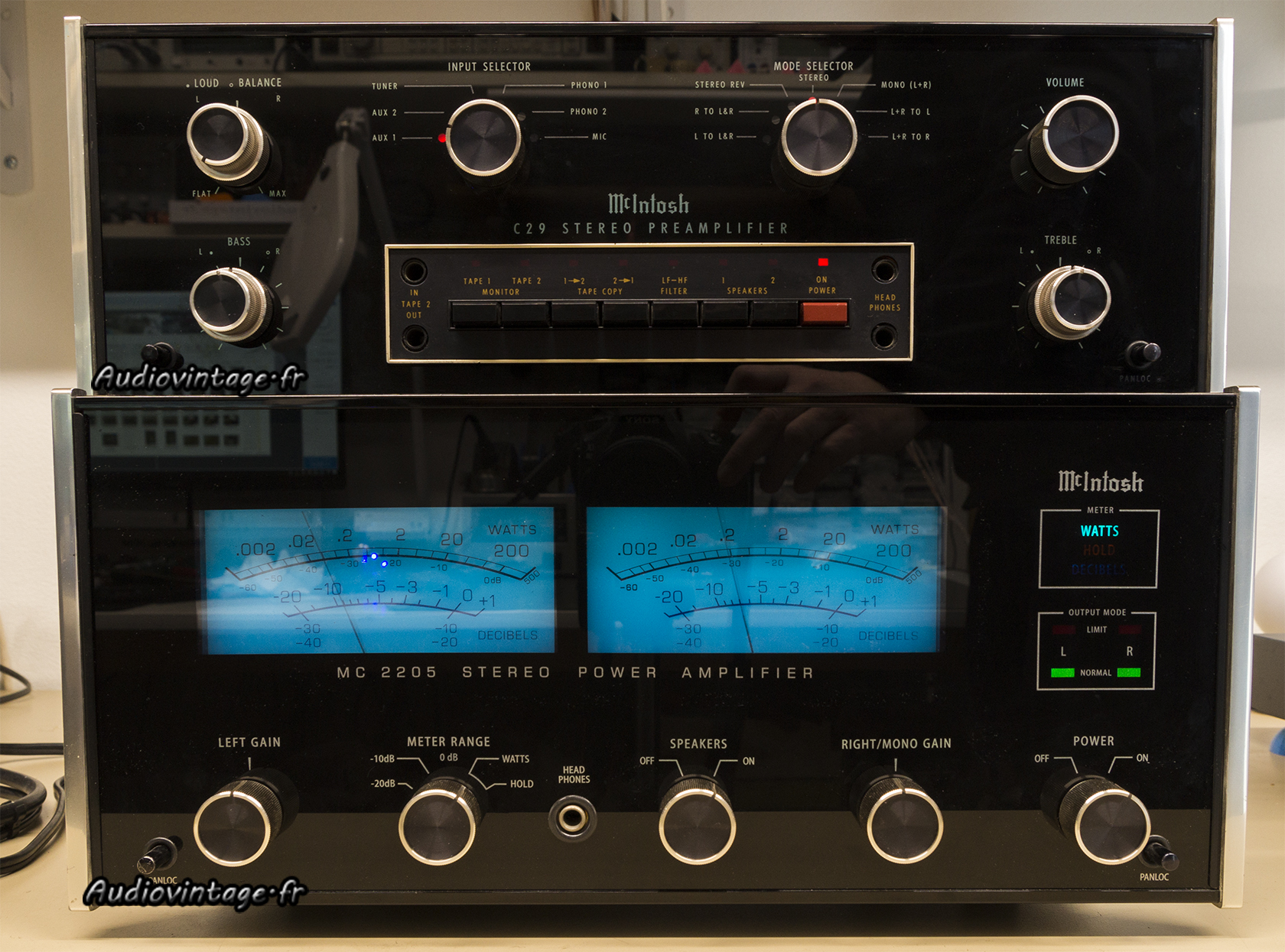

McIntosh C29 :  un duo de choc.
Bien accompagné !

Les mesures sur entrée aux :

McIntosh C29 : distorsion-a-1v-en-sortie-entree-aux
Distorsion à 1v en sortie, entrée aux.

McIntosh C29 : distorsion-a-11v-en-sortie-entree-aux
Distorsion à 11v en sortie, entrée aux.

McIntosh C29 : IMD-a-1v-en-sortie-entree-aux

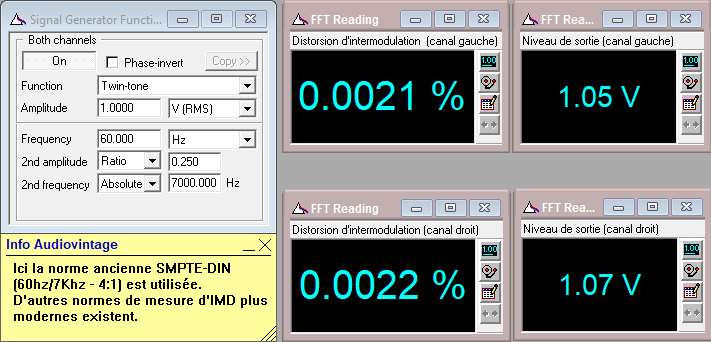

Distorsion d’intermodulation à 1v en sortie, entrée aux.
McIntosh C29 : niveau-de-sortie-a-lecretage-en-IMD-entree-aux
Niveau de sortie à l’écrêtage en IMD, entrée aux.

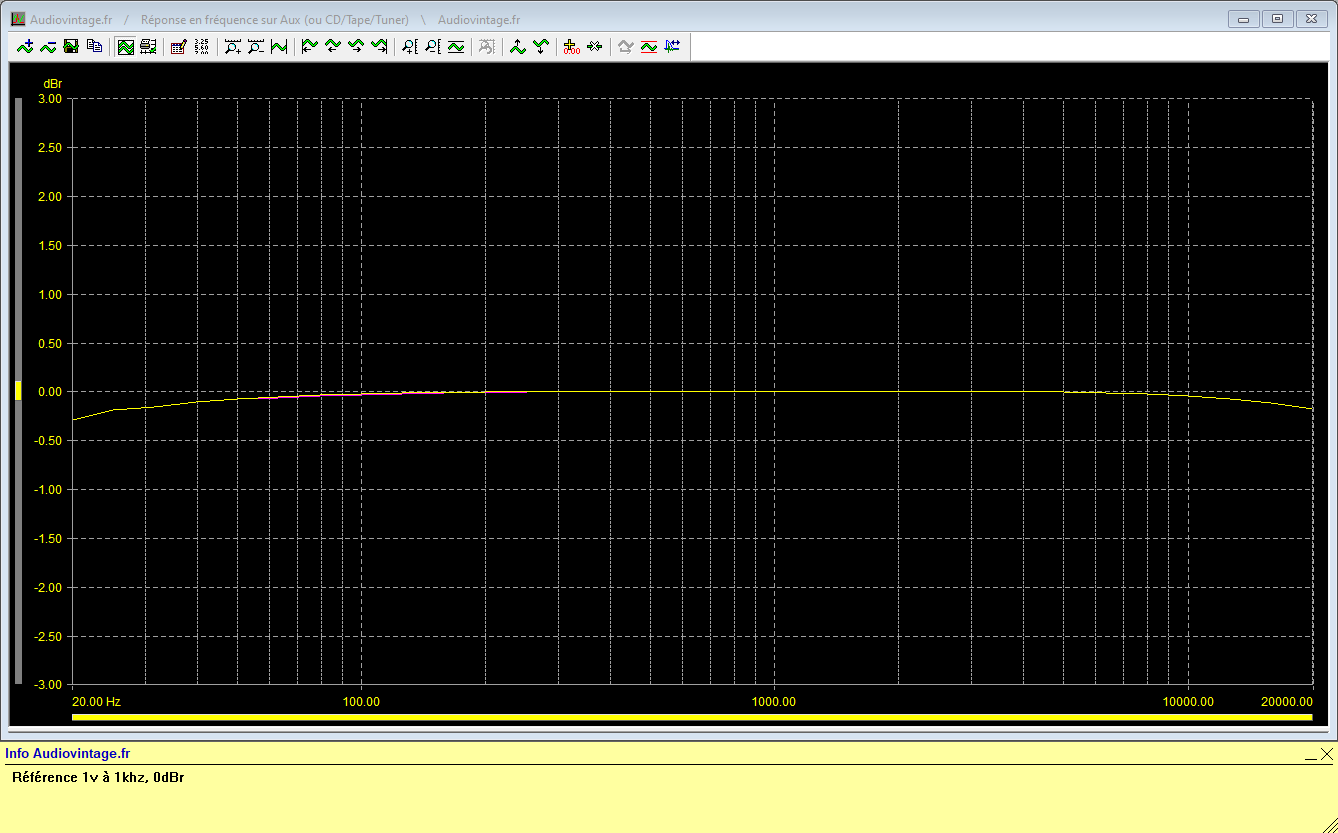

McIntosh C29 : reponse-en-frequence-a-1v-en-sortie-entree-aux
Réponse en fréquence à 1v en sortie, entrée aux.

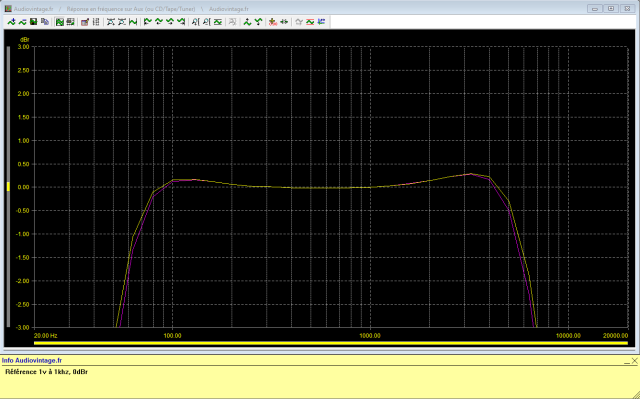

McIntosh C29 : reponse-en-frequence-a-1v-en-sortie-entree-aux-filtres-actives
Réponse en fréquence à 1v en sortie, entrée aux, filtres activés.

McIntosh C29 : rapport-signal-bruit-a-1v-en-sortie-entree-aux
Rapport signal bruit à 1v en sortie, entrée aux.

McIntosh C29 : rapport-signal-bruit-a-11v-en-sortie-entree-aux

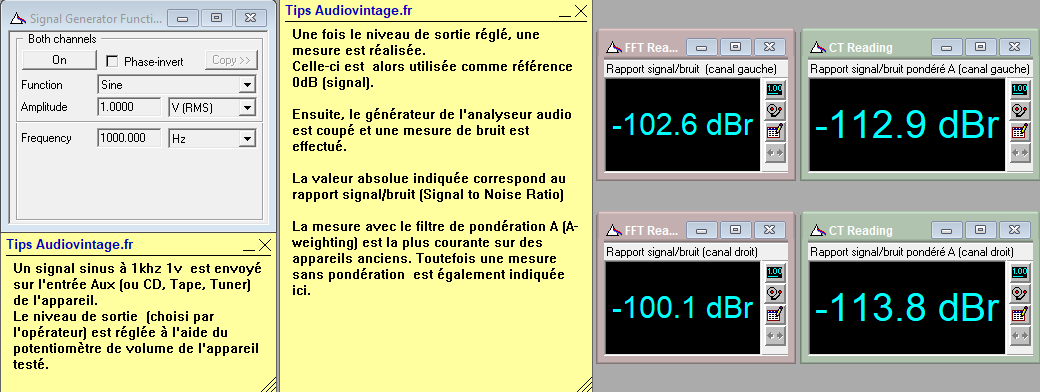

Rapport signal bruit à 11v en sortie, entrée aux.

Les mesures sur entrée phono :

McIntosh C29 : distorsion-a-1v-en-sortie-entree-phono
Distorsion à 1v en sortie, entrée phono.

McIntosh C29 : reponse-en-frequence-a-1v-en-sortie-entree-phono

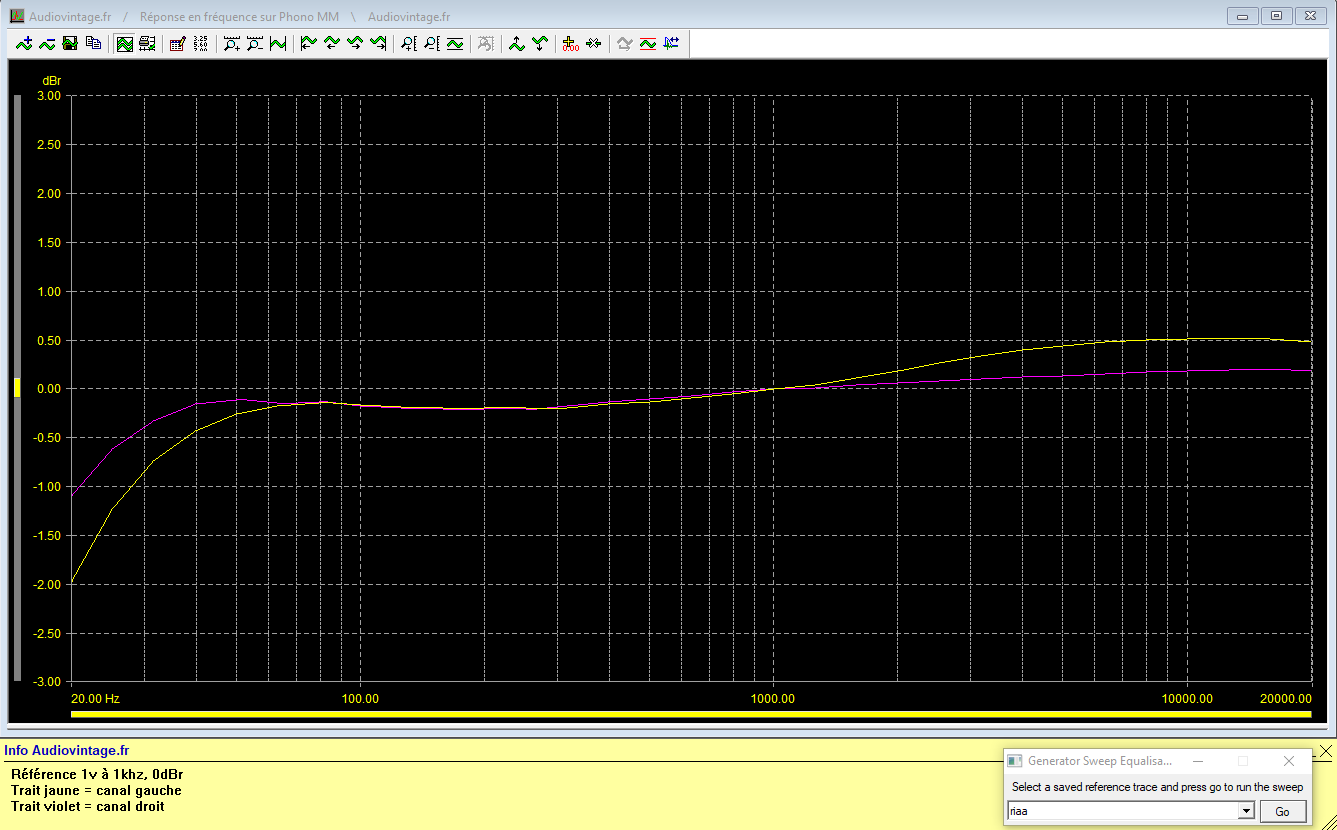

Réponse en fréquence à 1v en sortie, entrée phono.

McIntosh C29 : rapport-signal-bruit-a-1v-en-sortie-entree-phono
Rapport signal bruit à 1v en sortie, entrée phono.

McIntosh C29 : rapport-signal-bruit-a-11v-en-sortie-entree-phono
Rapport signal bruit à 11v en sortie, entrée phono.
