McIntosh MC2205 : les yeux bleus.
Accueil d’un gros amplificateur McIntosh en souffrance, un MC2205.

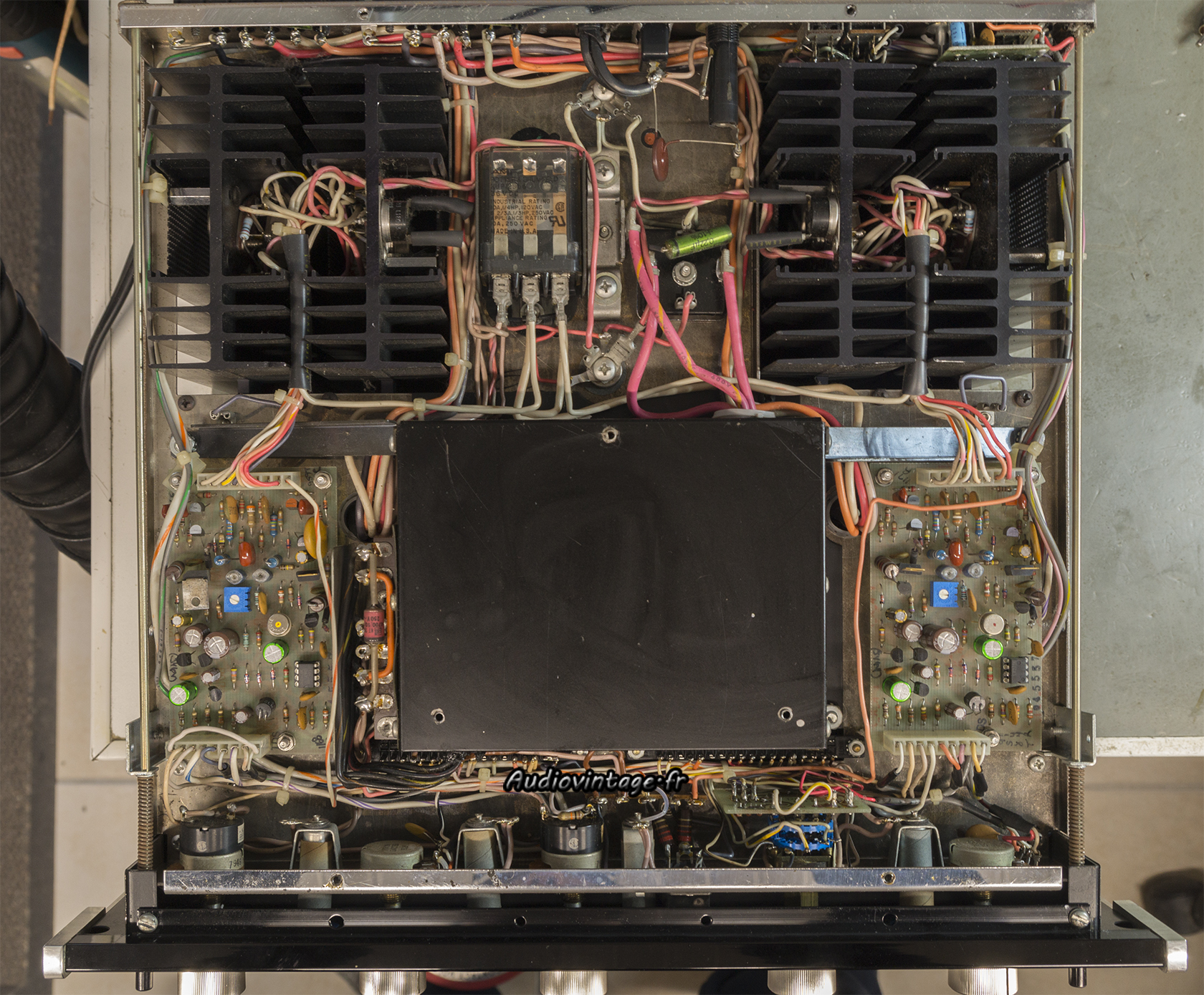

McIntosh MC2205 : à sa réception.
Commercialisé à partir de 1975, le MC2205 est un amplificateur développant 2x200w sous 8 ohms. Il dispose du système désactivable Power-Guard qui, grosso-modo, diminue le niveau d’entrée quand l’amplificateur arrive à l’écrêtage, afin de ne pas inutilement le pousser au-delà de ses capacités.
Cet exemplaire, qui accompagne le préamplificateur McIntosh C29, est en panne sur un canal, le niveau est très faible et se coupe si on monte le volume.
Des interventions passées sont visibles, la façade a été remplacée, une intervention est visible sur le circuit de gestion des vumètres et il y a du « bidouillage » au niveau de l’éclairage du panneau à droite de la façade.
On note un peu de goudron échappé du transformateur d’alimentation, cela arrive sur certains McIntosh, ce n’est pas problématique en soit.
Pour finir, un des deux vumètres à un point dur au milieu de sa course, je n’y toucherais pas.

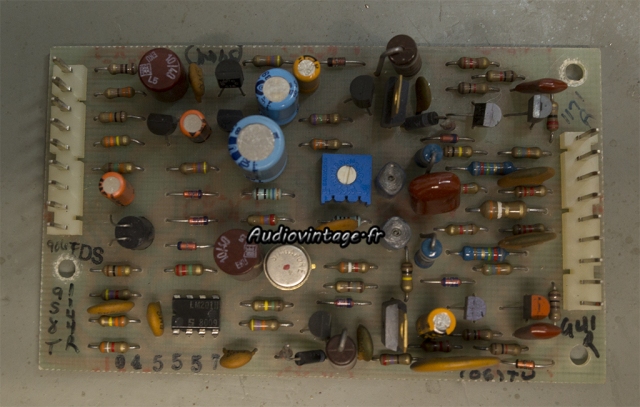

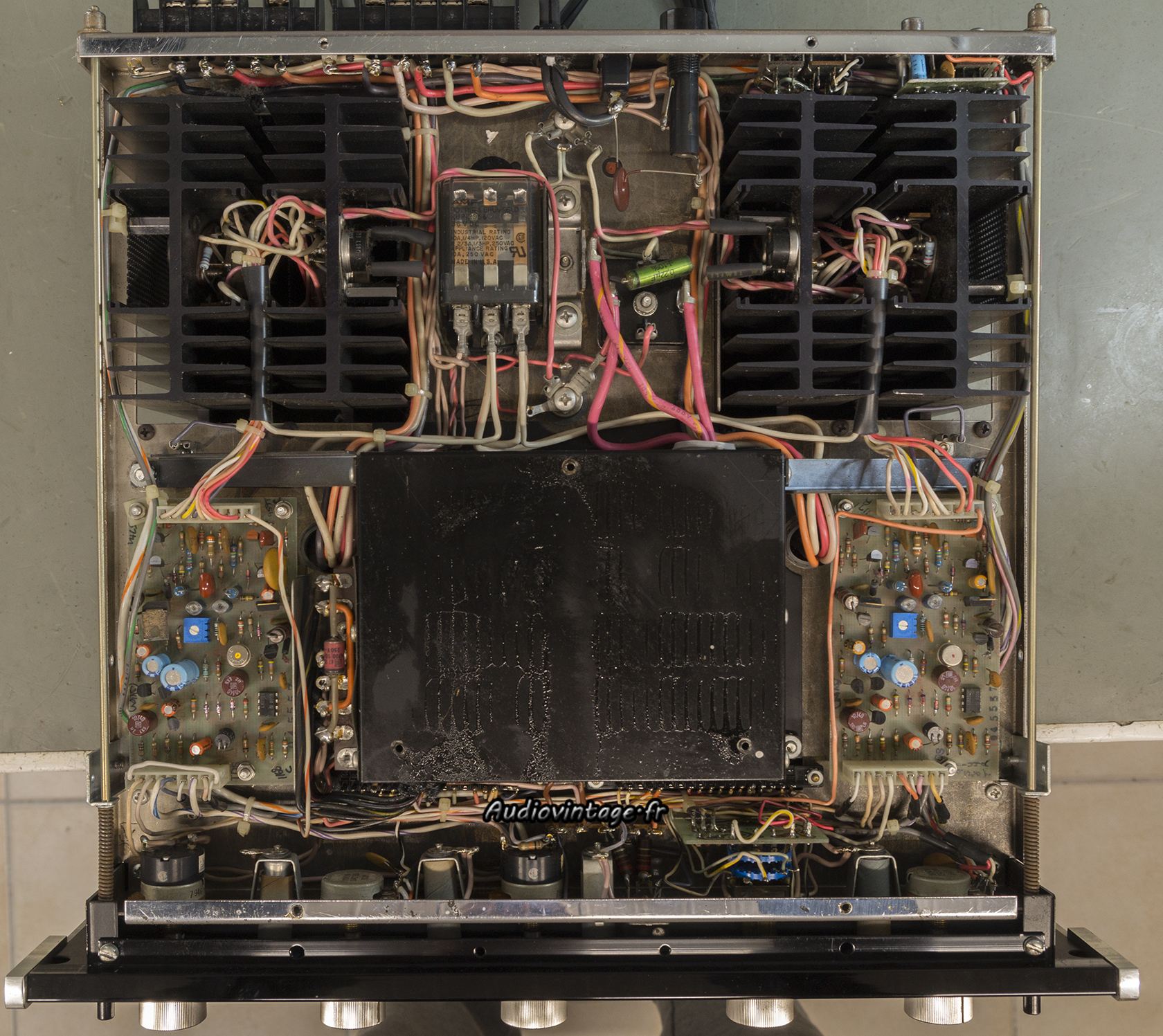

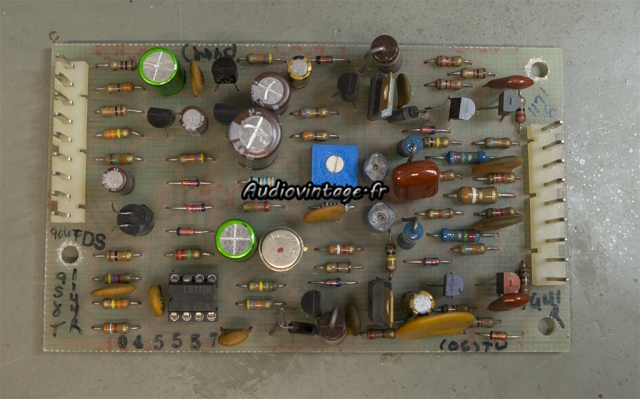

McIntosh MC2205 : circuit driver à revoir.
Retrait d’un des deux circuits drivers. L’AOP est HS.

McIntosh MC2205 : circuit driver révisé.
Le circuit est révisé. L’AOP remplacé et monté sur support pour une maintenance plus aisée au cas où…
Les condensateurs chimiques sont remplacés, quelques soudures refaites.
Le second circuit reçoit les mêmes soins, AOP en moins.

McIntosh MC2205 :  derrière la façade.
Derrière la façade, on trouve le circuit de gestion des vumètres, un circuit d’alimentation et un petit circuit supportant des ampoules incandescentes.

McIntosh MC2205 :  bricolage man est passé par ici !
Le circuit supportant les ampoules. Bricolage avec le montage d’ampoules incorrectes, qui ont lâchées. Dommage, les ampoules d’origine ont des références bien lisibles et elles sont trouvables facilement. Il aurait été simple de travailler correctement ici.

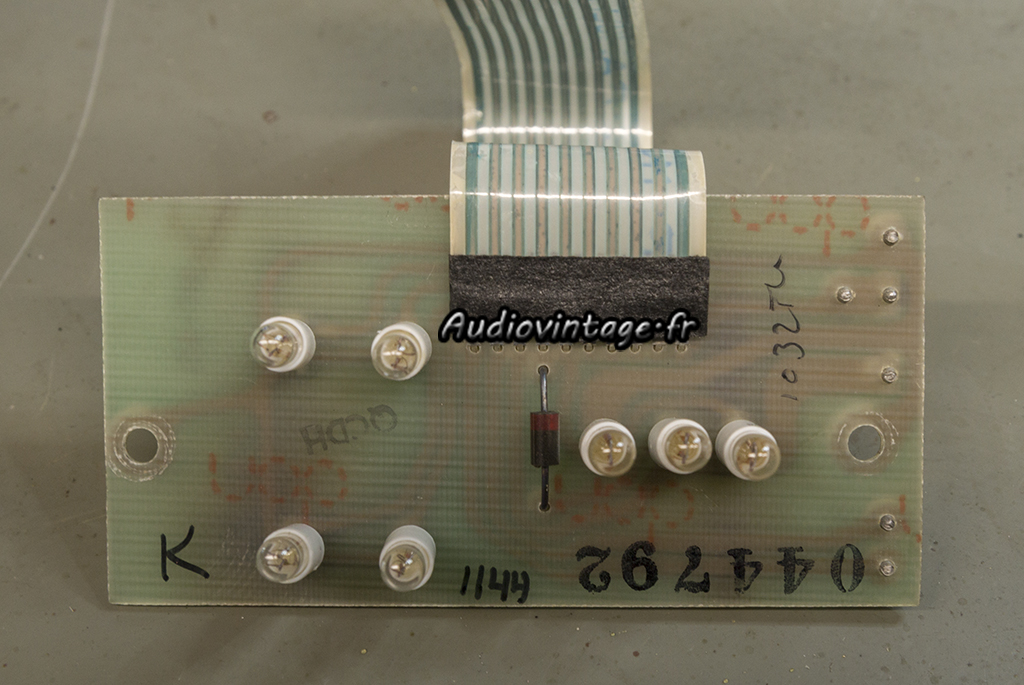

McIntosh MC2205 : circuit éclairage révisé.
Ce qui est désormais le cas.

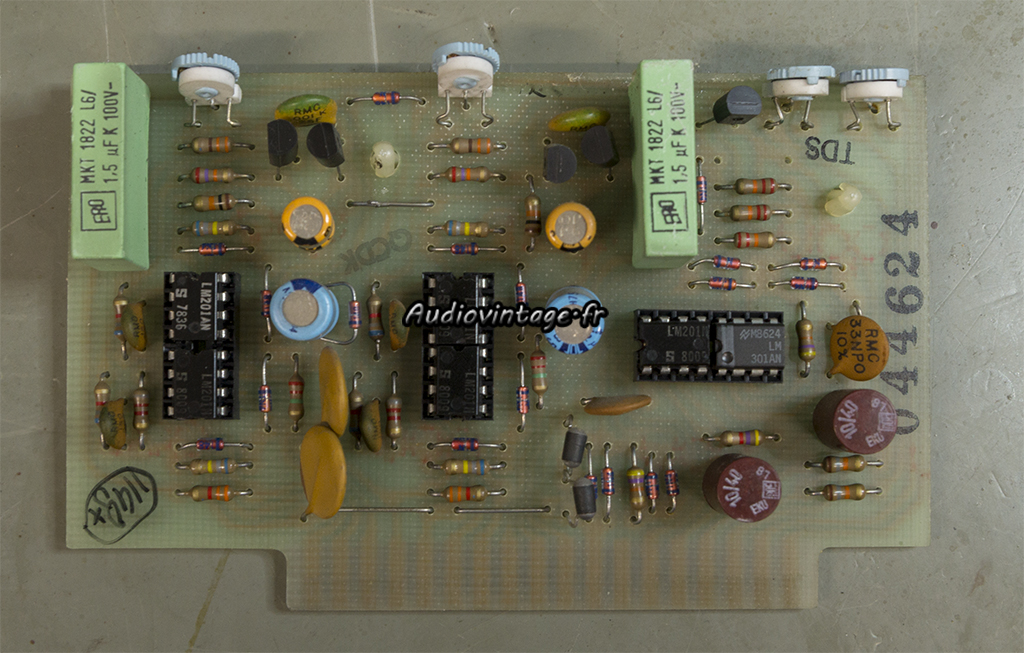

McIntosh MC2205 : circuit vumètre à revoir.
Le circuit des vumètres.

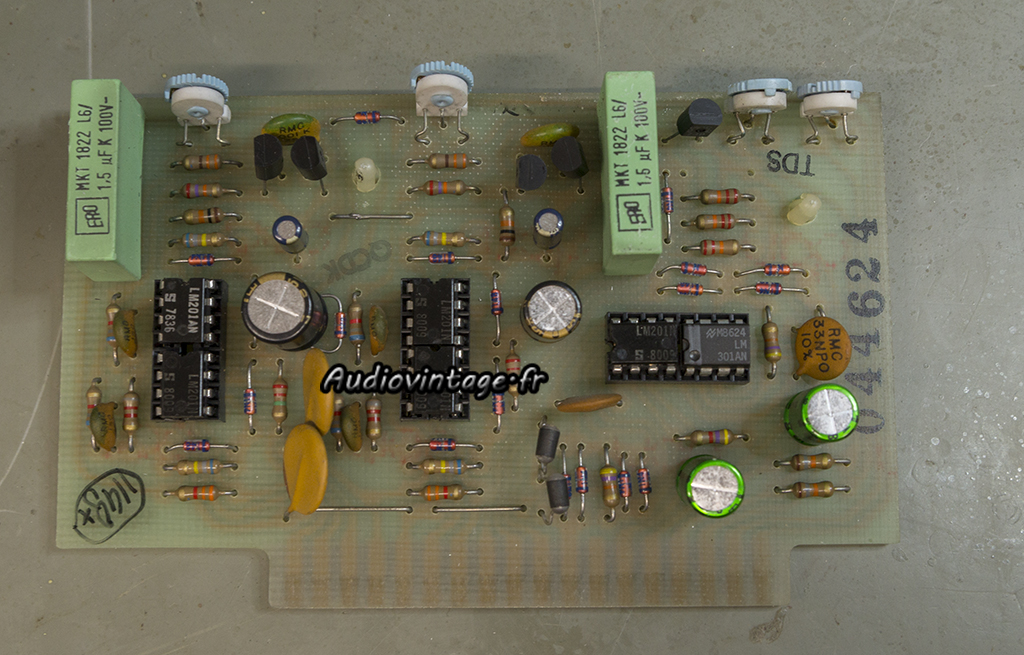

McIntosh MC2205 : circuit vumètres révisé.
Révisé.

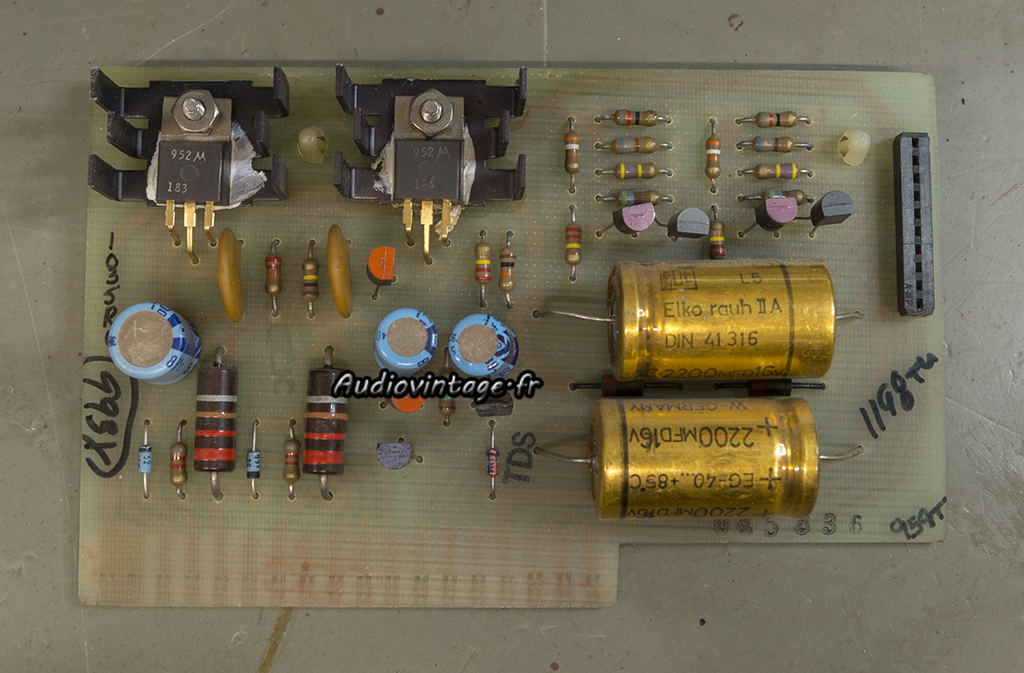

McIntosh MC2205 : circuit alimentation à revoir.
Le circuit alimentation.

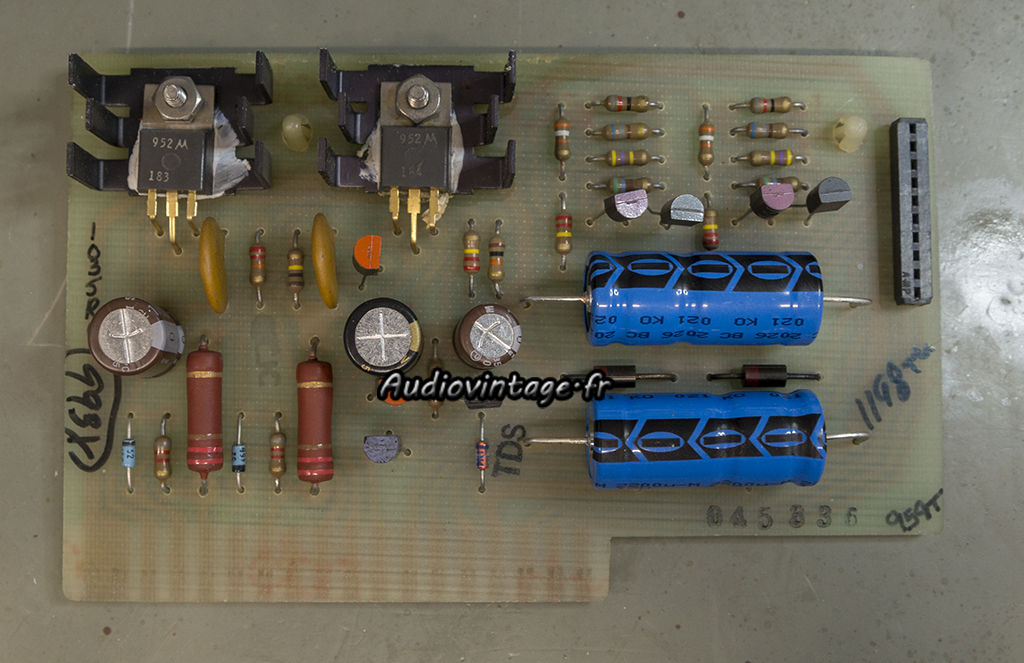

McIntosh MC2205 : circuit alimentation révisé.
Remplacement des condensateurs chimiques ainsi que de deux résistances, l’une d’entre elle ayant dérivée un peu trop et étant physiquement dégradée.

McIntosh MC2205 : terminé.
Le tout est remonté. Nettoyage, réglages, terminé.

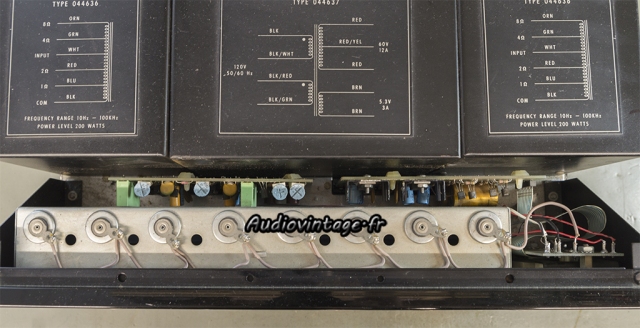

McIntosh MC2205 : connectique.
Connectique.

Les mesures :

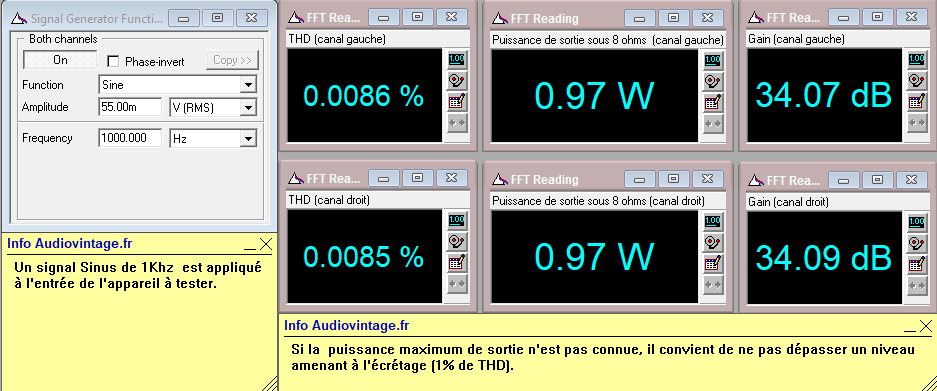

McIntosh MC2205 : distorsion-a-2x1w-sous-8-ohms
Distorsion à 2x1w sous 8 ohms.

McIntosh MC2205 : distorsion-a-2x200w-sous-8-ohms
Distorsion à 2x200w sous 8 ohms.

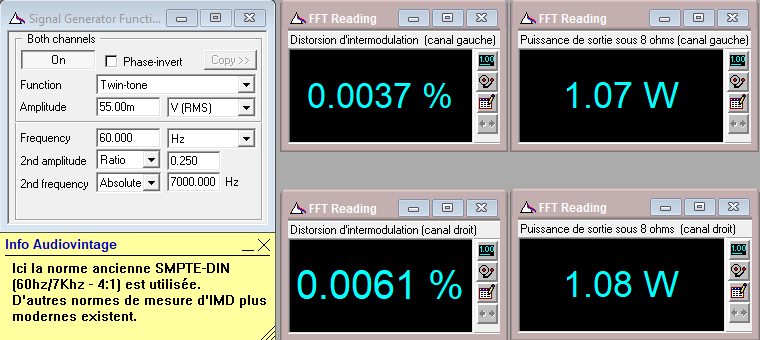

McIntosh MC2205 : IMD-a-2x1w-sous-8-ohms
Distorsion d’intermodulation à 2x1w sous 8 ohms.

McIntosh MC2205 : IMD-a-2x200w-sous-8-ohms
Distorsion d’intermodulation à 2x200w sous 8 ohms.

McIntosh MC2205 : reponse-en-frequence-a-2x1w-sous-8-ohms
Réponse en fréquence à 2x1w sous 8 ohms.

McIntosh MC2205 : rapport-signal-bruit-a-2x1w-sous-8-ohms
Rapport signal bruit à 2x1w sous 8 ohms.

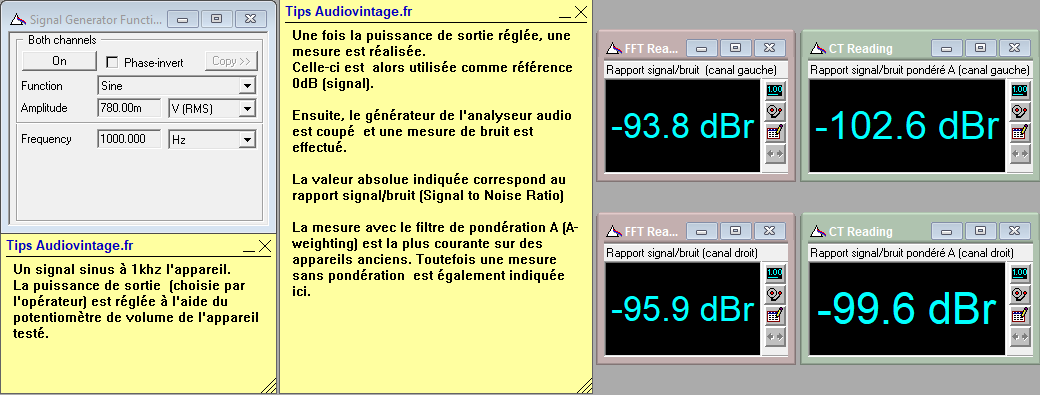

McIntosh MC2205 : rapport-signal-bruit-a-2x200w-sous-8-ohms
Rapport signal bruit à 2x200w sous 8 ohms.

Les mesures à l’oscilloscope :

McIntosh MC2205 : signal-carre-a-100hz
McIntosh MC2205 : signal-carre-a-1khz
McIntosh MC2205 : signal-carre-a-10khz
McIntosh MC2205 : temps-de-montee-a-10khz
Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms.
