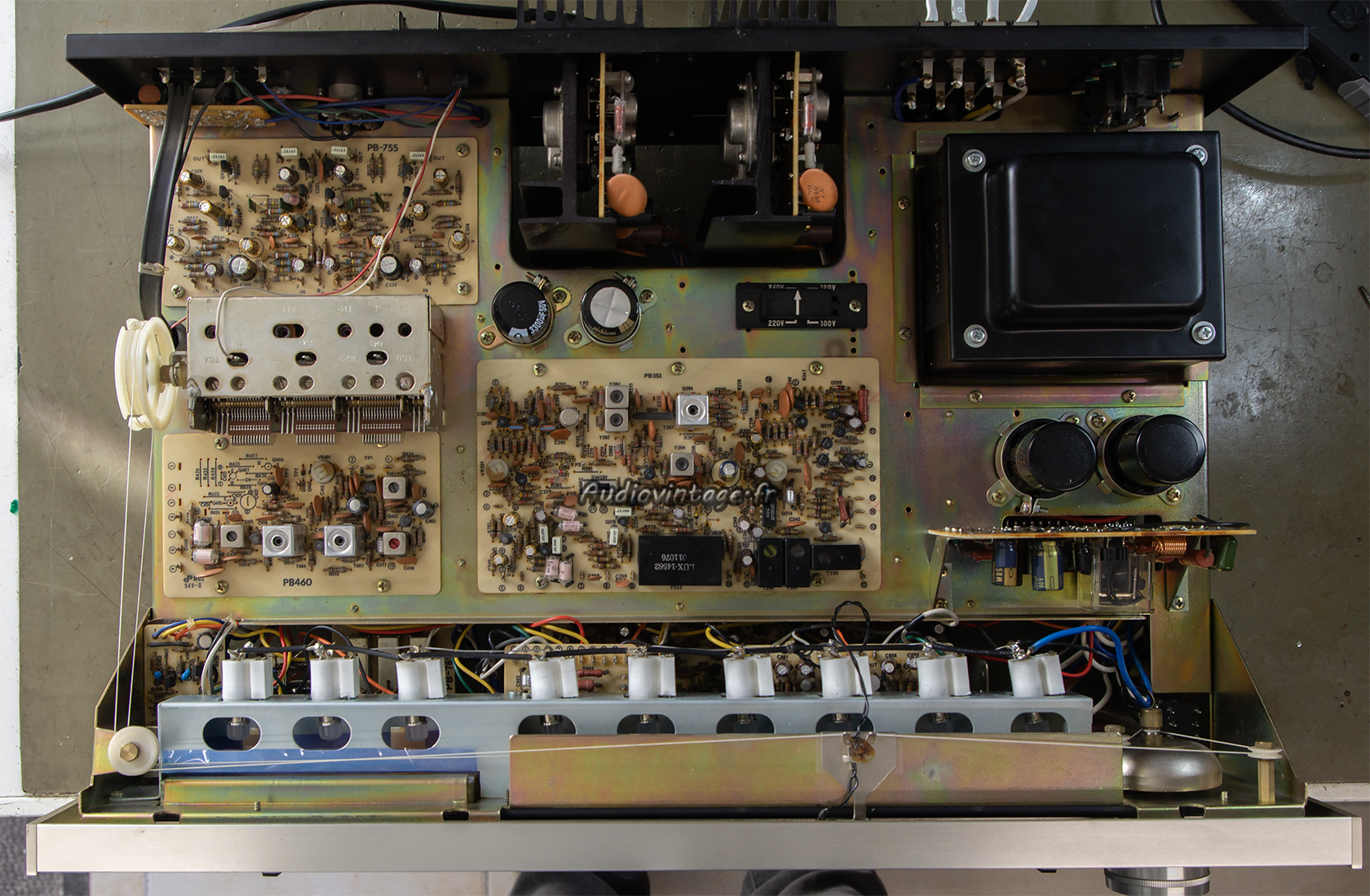

Un gros receiver Luxman R-150 qui nécessite une cure de jouvence 🙂
L’appareil est en superbe état esthétique mais présente pas mal de soucis.
Le switch on/off à tendance à coincer, l’éclairage est HS, le relais est oxydé et provoque de la distorsion voire même la coupure d’un canal. Les commandes sont encrassées, et dans l’ensemble la musique qui sort de cette machine n’est pas au niveau que l’on est en droit d’attendre.

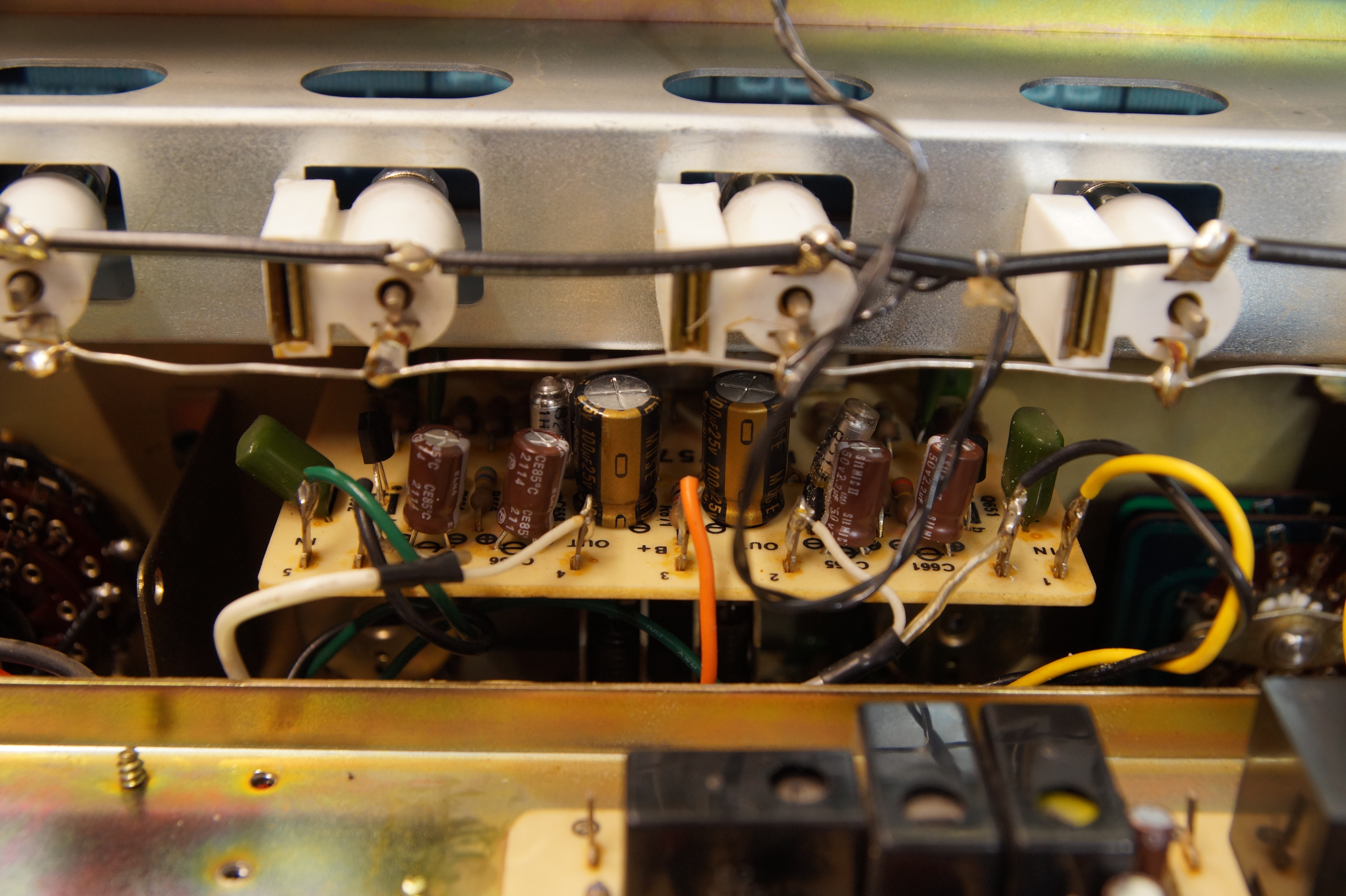

Le circuit de protection/muting.
Les contacts du relais ont été désoxydés, les condensateurs chimiques et la diode zener ont été remplacés.

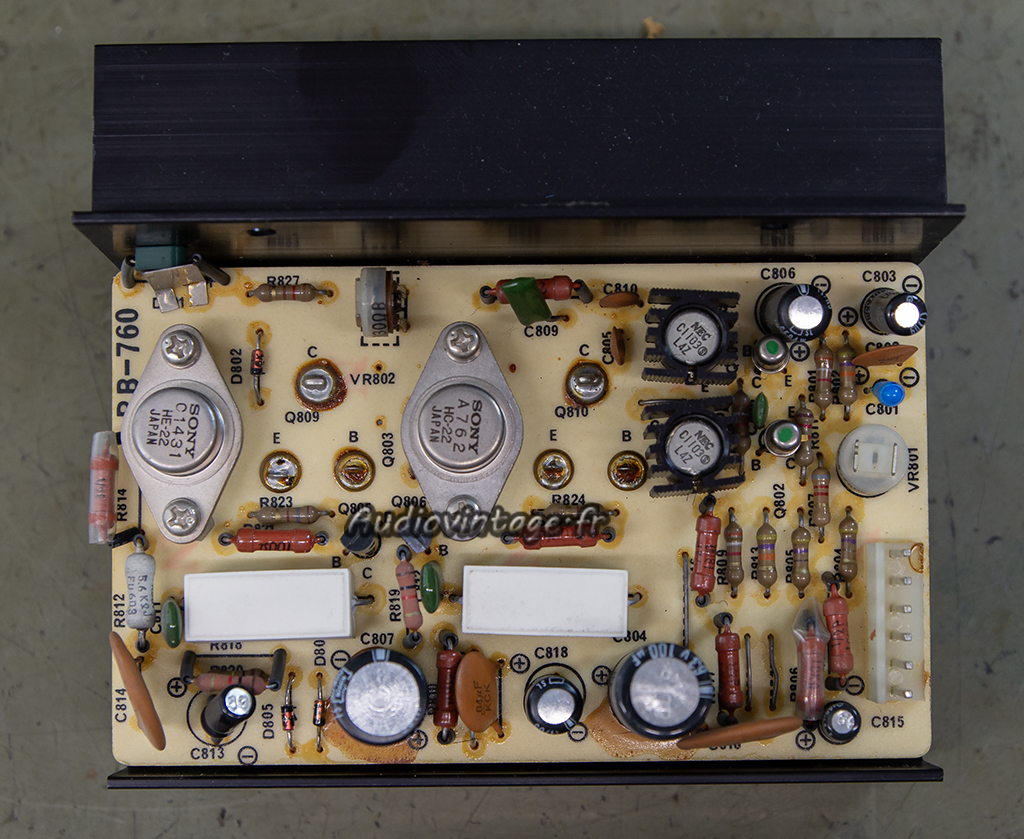

Un des deux circuits drivers.
Les condensateurs chimiques ainsi que deux transistors sont remplacés.

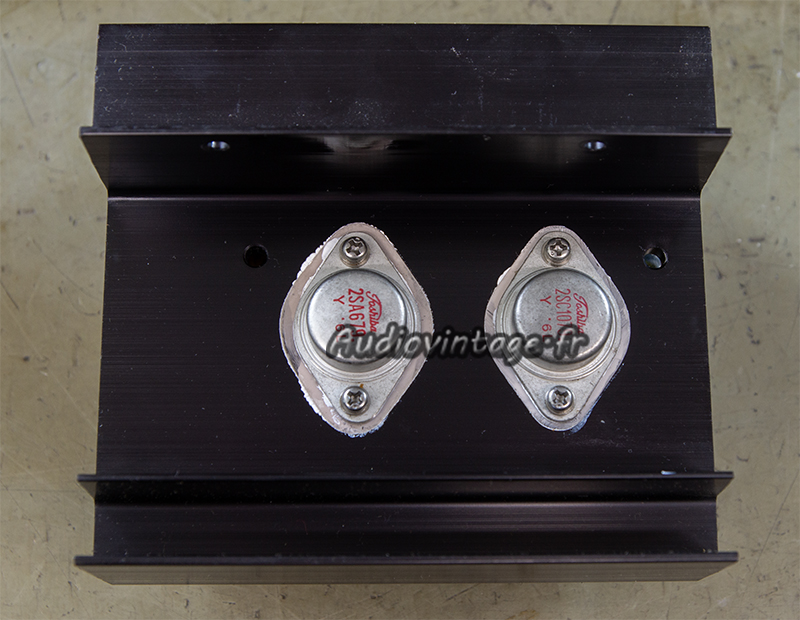

Les transistors de puissances sont testés puis remontés sur des micas d’isolations neufs et de la graisse fraiche.
Le second canal reçoit des soins identiques.

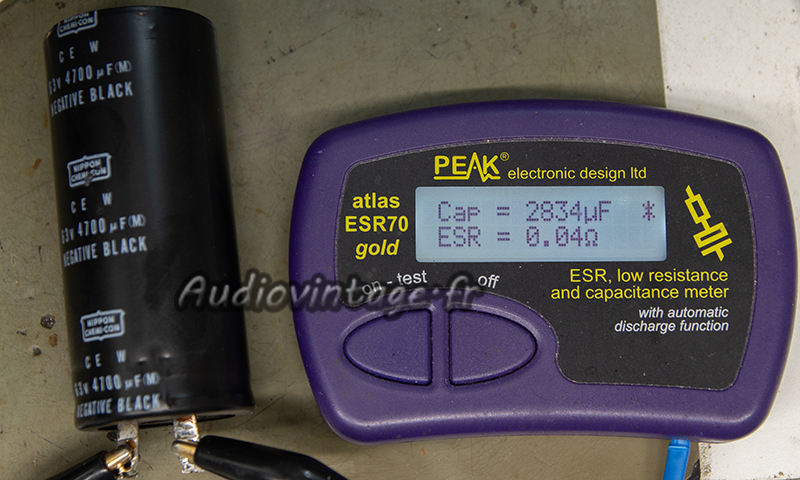

Les deux condensateurs de filtrage d’alimentation sont fatigués…

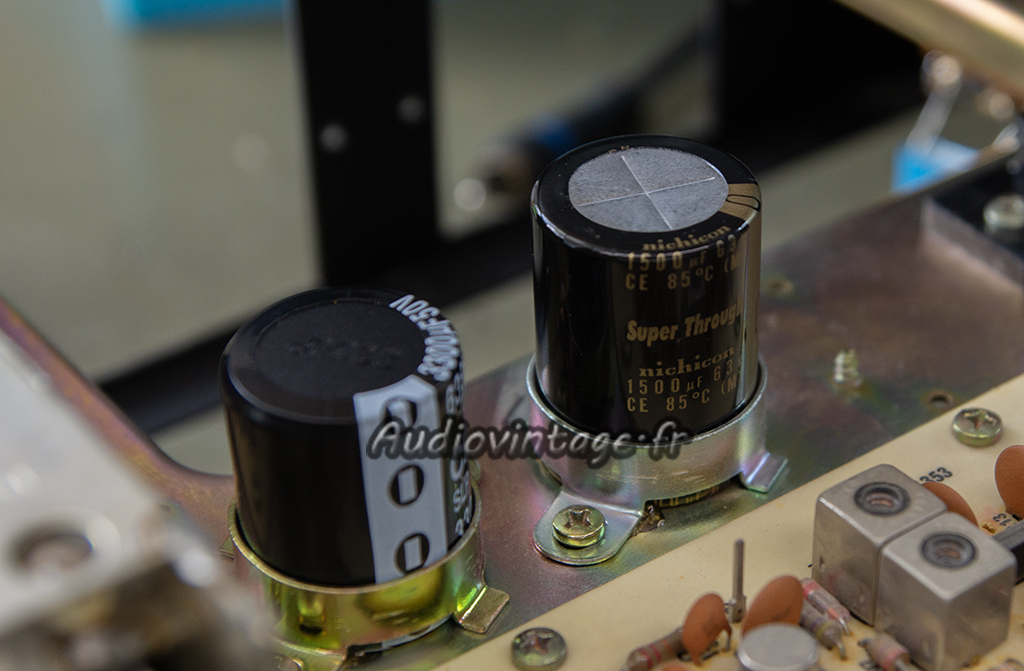

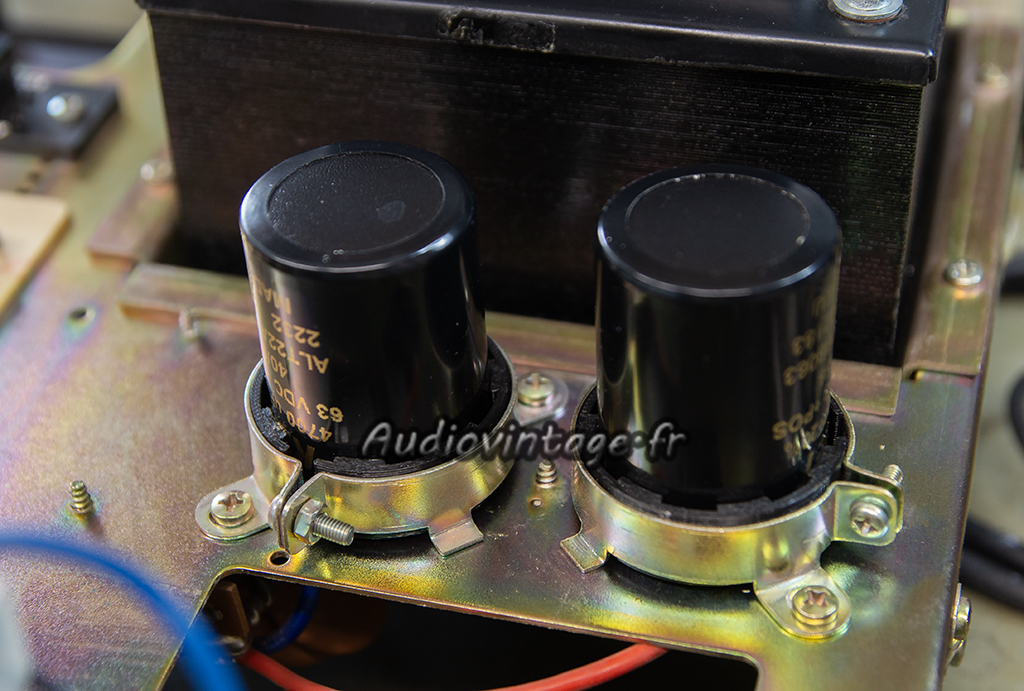

Les nouveaux prennent place sur des adaptateurs en impression 3D.
Les autres « canettes » sont également remplacées.

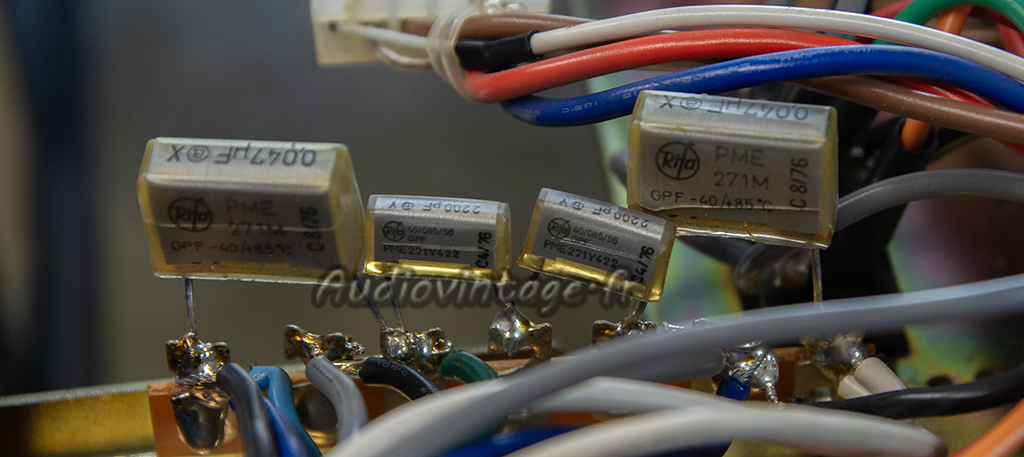

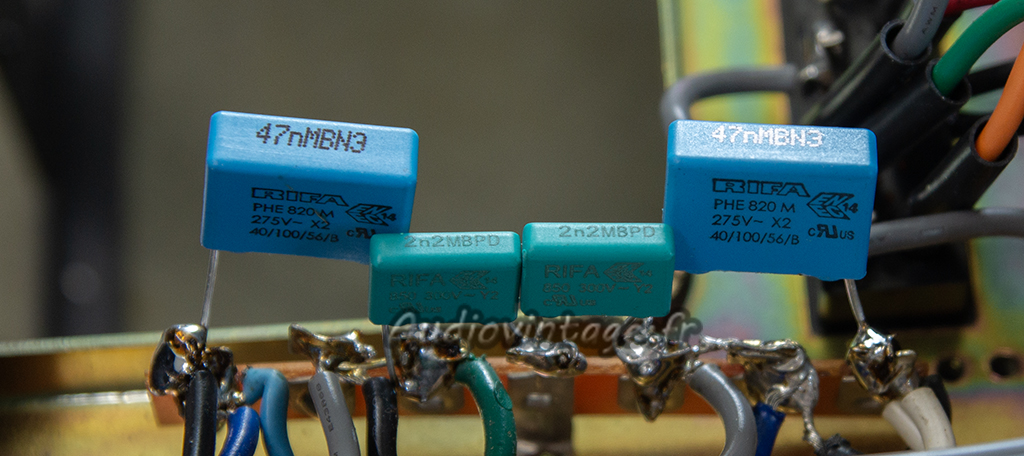

Les condensateurs X et Y Rifa n’ont plus la forme…
Ils sont donc remplacés.

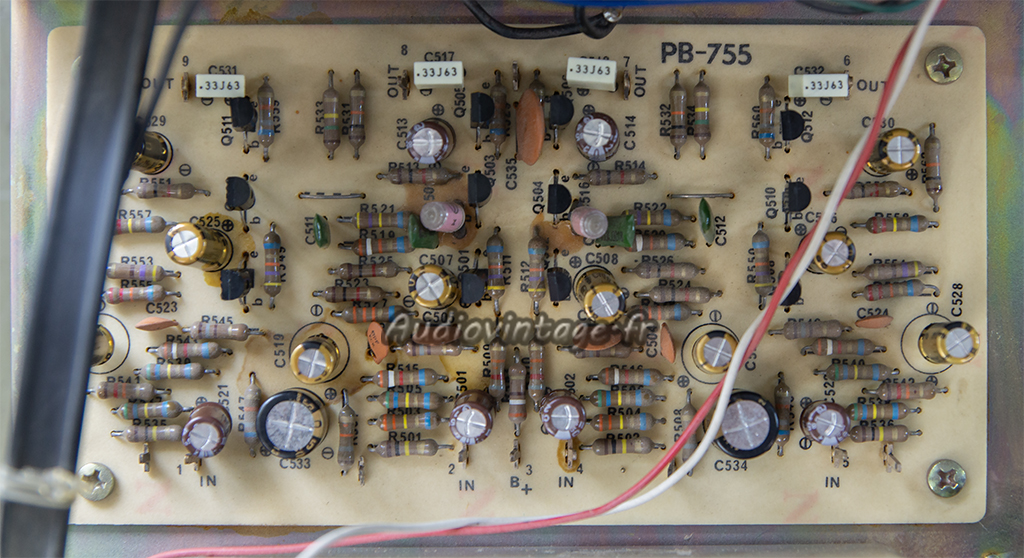

L’étage phono.
Tous les condensateurs chimiques et les transistors sont remplacés.

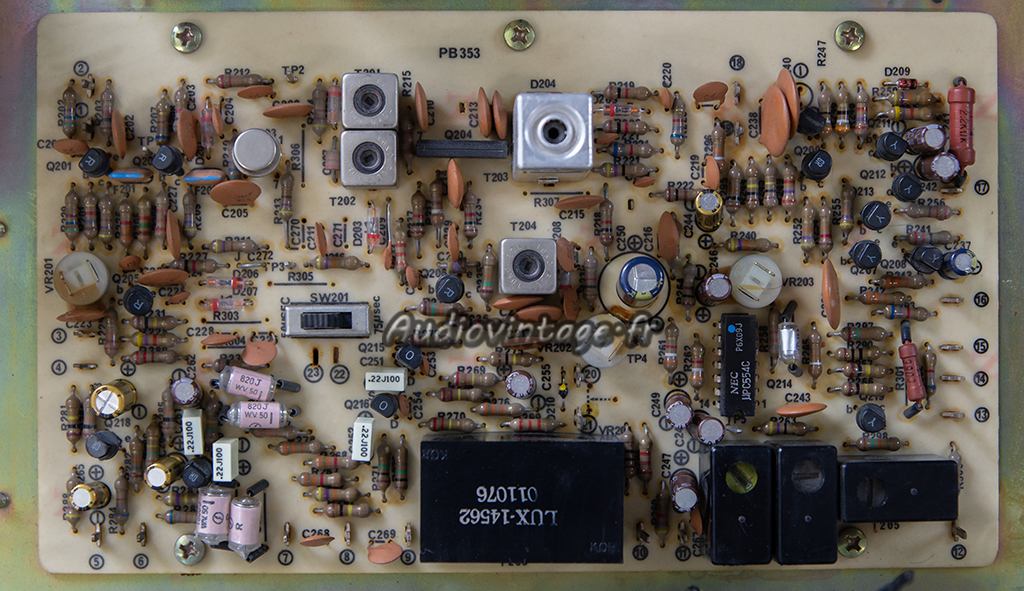

La section tuner FM.
Condensateurs chimiques remplacés.

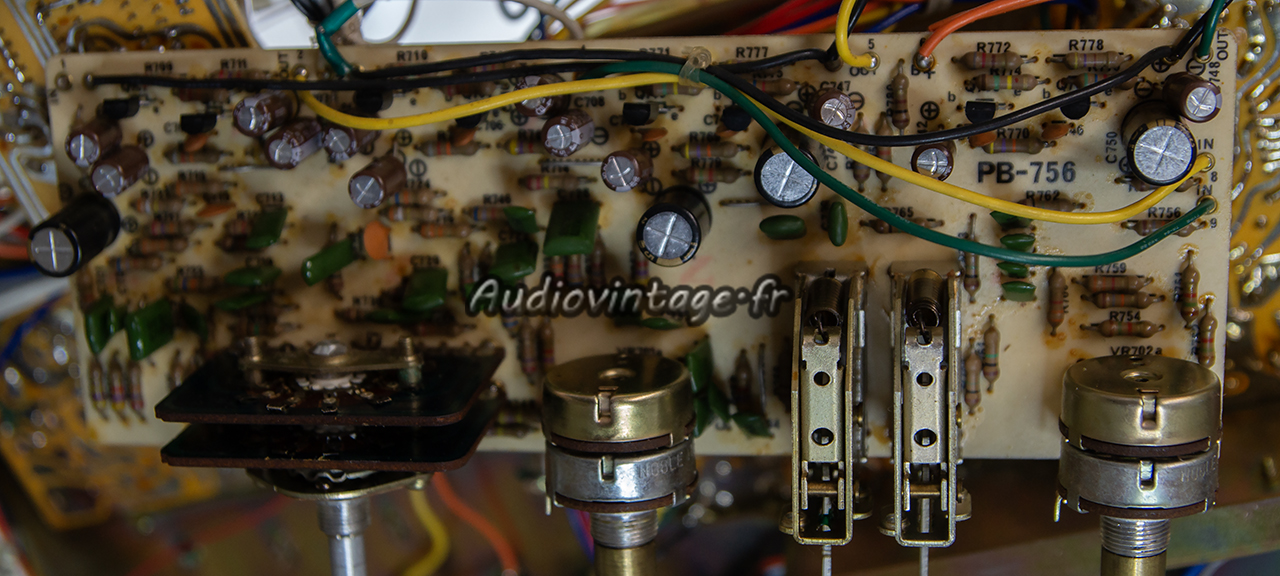

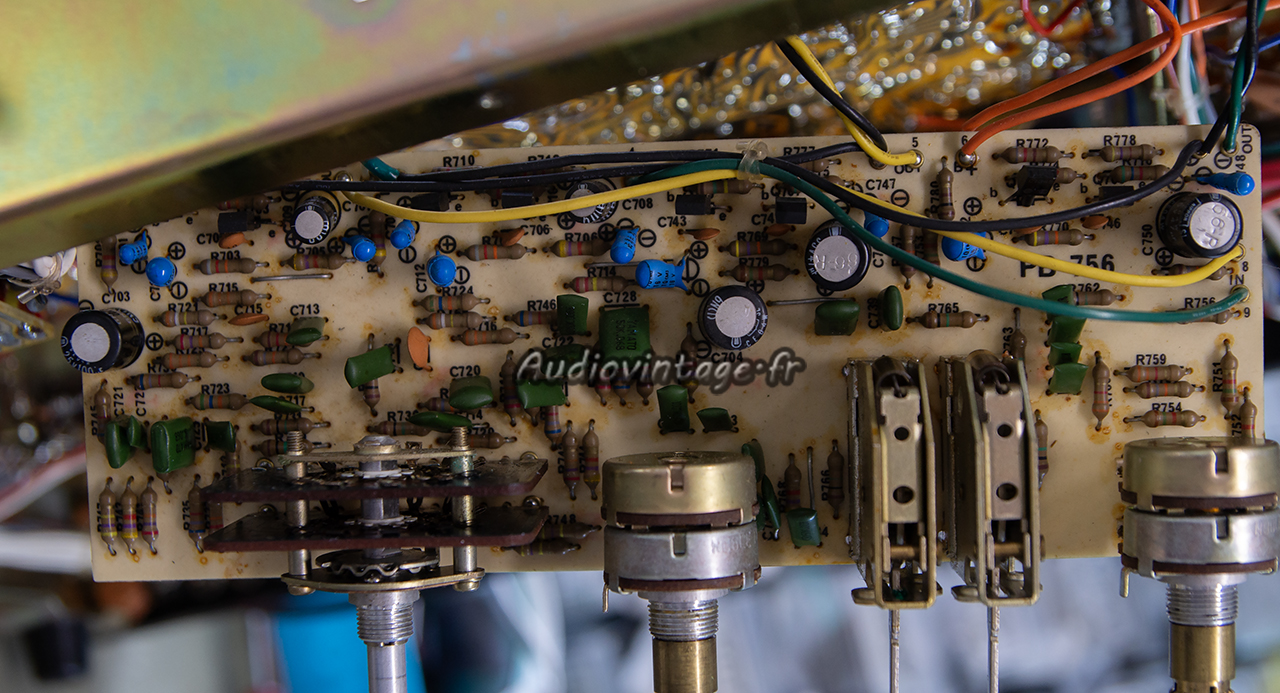

Le circuit de tonalité.
Tous les condensateurs chimiques et transistors sont remplacés.
Le circuit des filtres.
Intervention identique

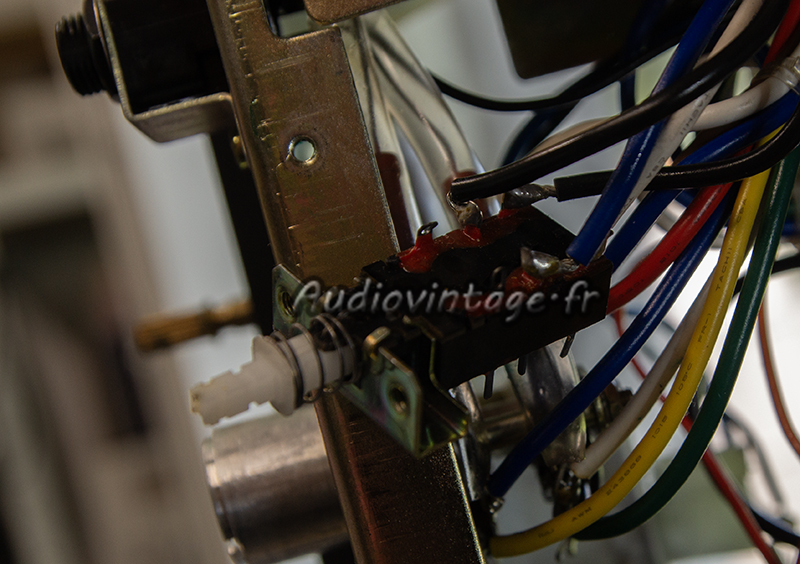

Le switch on/off fatigué.

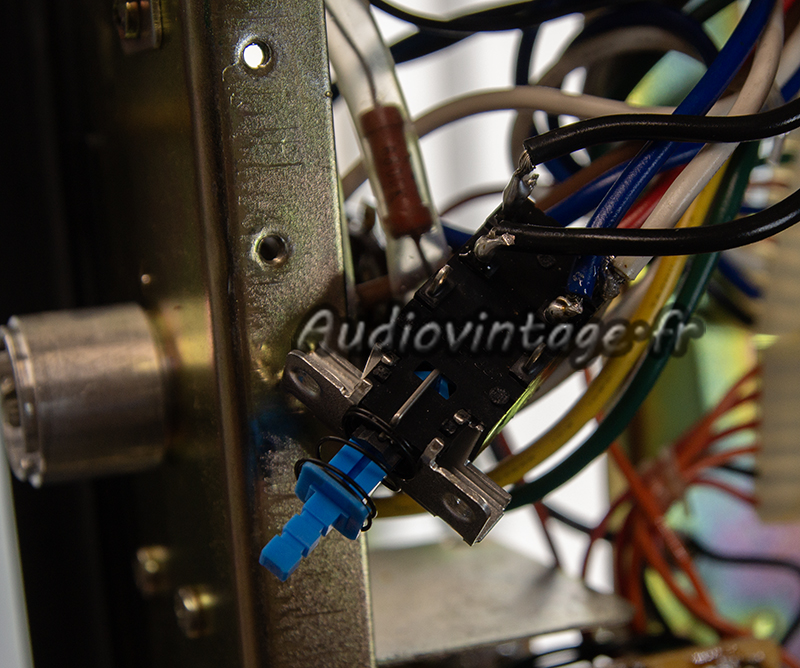

Switch remplacé.
Les ampoules incandescentes du bandeau radio, des vumètres, de l’aiguille et du voyant stéréo sont remplacées par de nouvelles ampoules incandescentes ou des leds.
Les commandes sont nettoyées. Je termine par les réglages habituels de courant de repos et de tension d’offset.

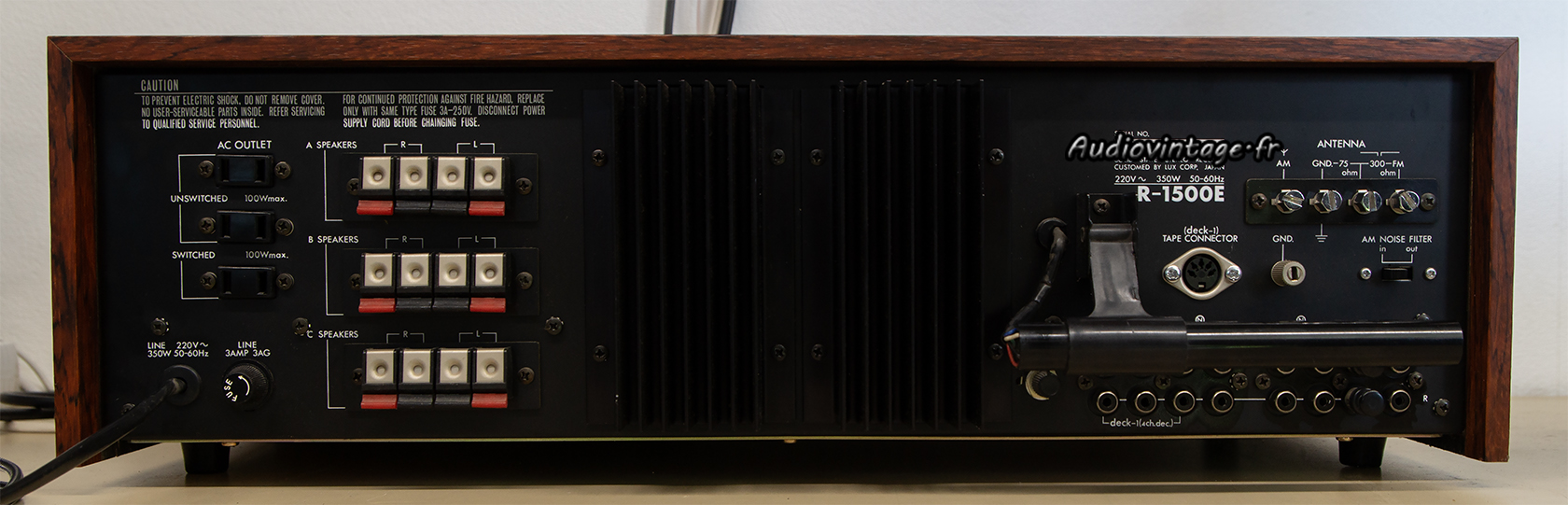

Connectique.

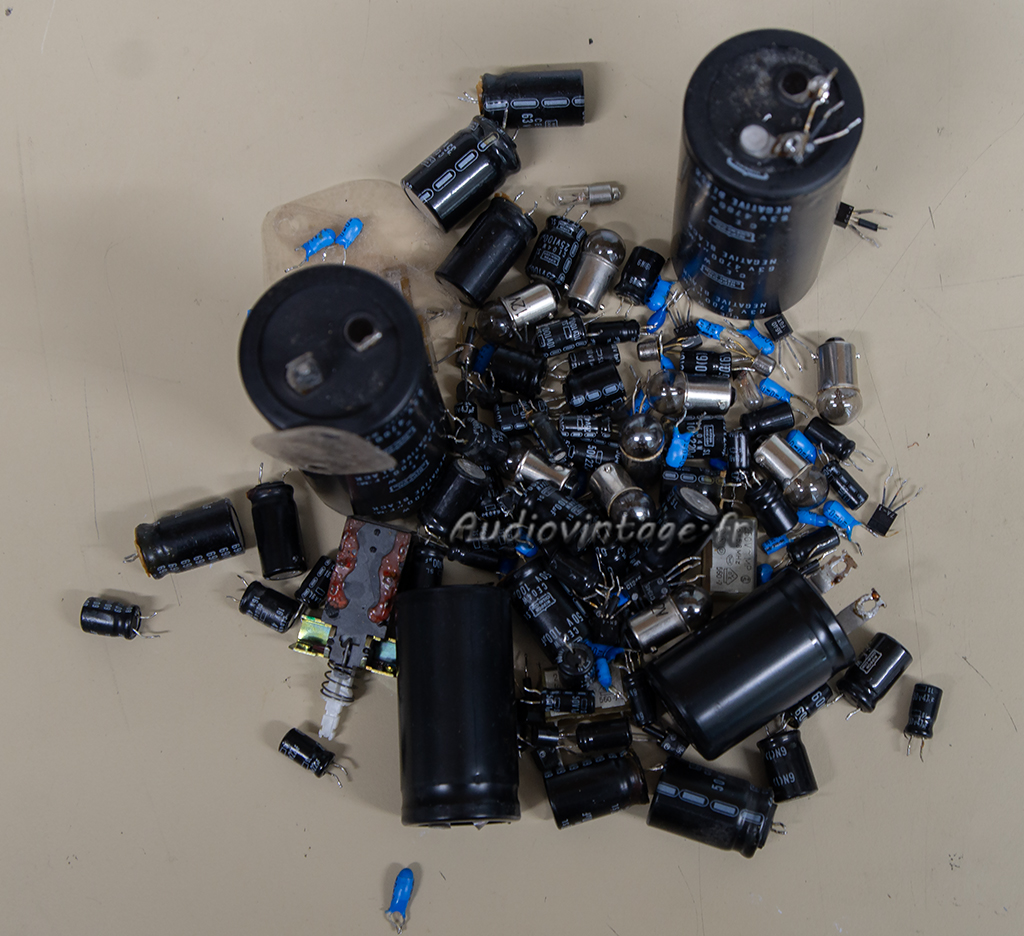

Les déchets.
Les mesures :
Les mesures ne sont… que des mesures.
Elles ne permettent donc pas (sauf cas flagrant) de dire si un appareil est bon ou mauvais.
Ces mesures sont réalisées pour vérifier que l’intervention réalisée est correcte et que je ne suis pas passé à côté d’un souci en devenir, pas encore audible mais notable lors de l’usage d’un banc de mesure audio professionnel.
Les différents paramètres à prendre en compte peuvent amener à une mauvaise interprétation des résultats. Ne choisissez donc pas votre prochain achat en fonction de mesures mais en fonction de votre oreille 😊
Les mesures sur entrée Aux :
Distorsion à 2x1w sous 8 ohms, entrée aux, tone defeat.
Distorsion à 2x75w sous 8 ohms, entrée aux, tone defeat.
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat.
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat, loudness actif.
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat, action des filtres.
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat, action du « linear equalizer ».

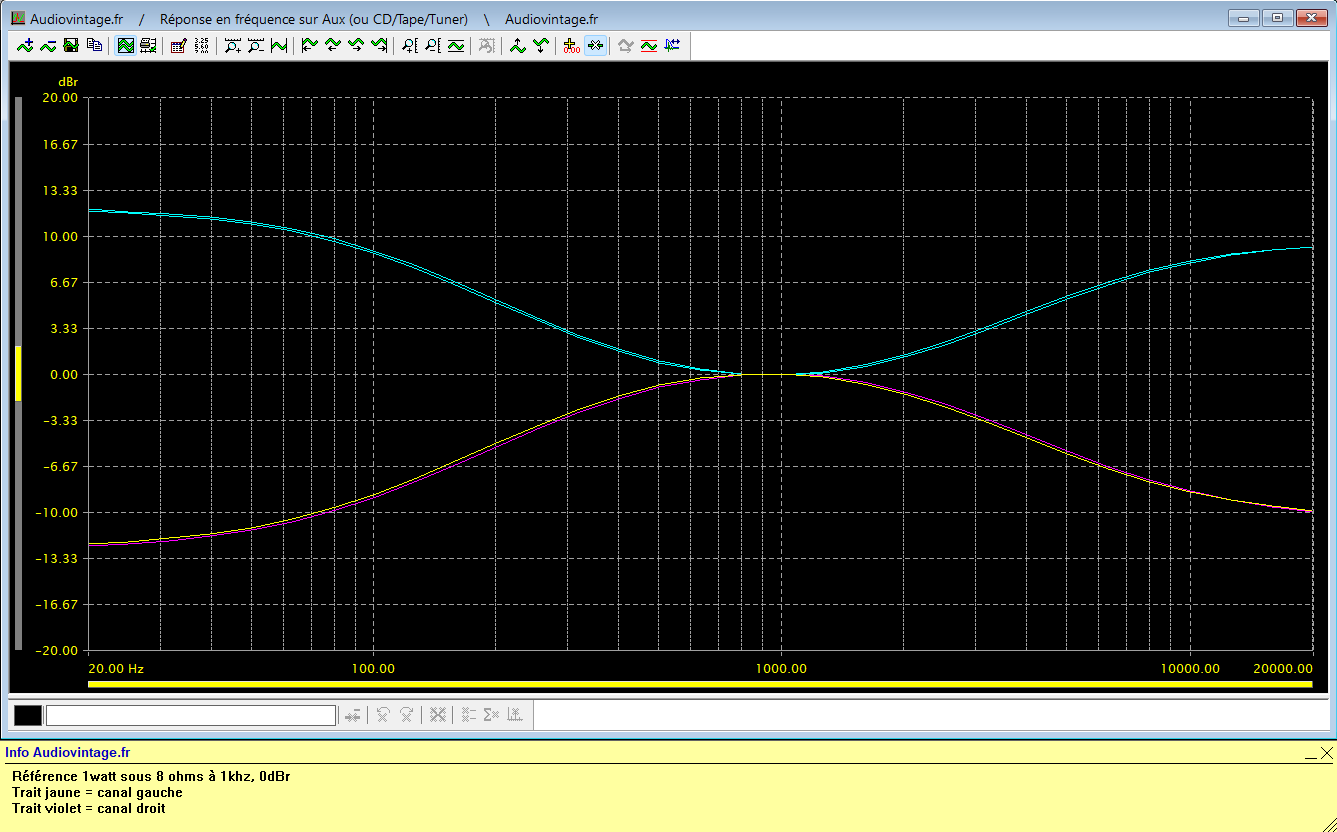

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, correcteurs au mini puis au maxi.
Rapport signal bruit à 2x1w sous 8 ohms, entrée aux, tone defeat.
Rapport signal bruit à 2x75w sous 8 ohms, entrée aux, tone defeat.
Les mesures sur entrée phono :
Distorsion à 2x1w sous 8 ohms, entrée phono, tone defeat.

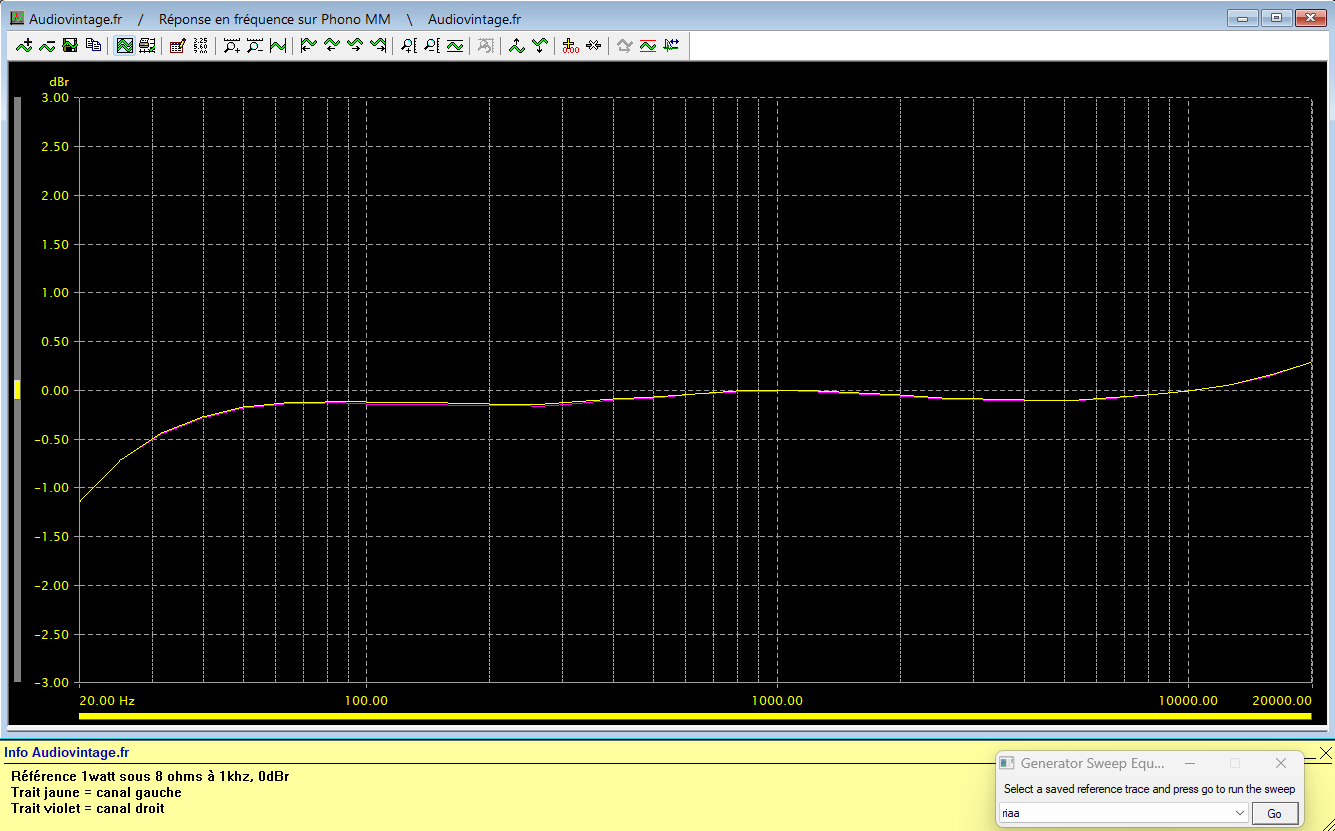

Réponse en fréquence à 2x1w sous 8 ohms, entrée phono, tone defeat.
Rapport signal bruit à 2x1w sous 8 ohms, entrée phono, tone defeat.
Rapport signal bruit à 2x50w sous 8 ohms, entrée phono, tone defeat.
Les mesures à l’oscilloscope :

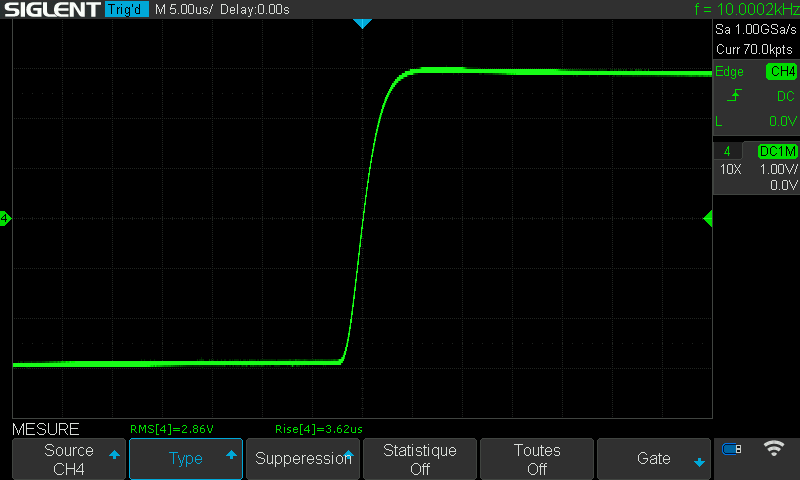

Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms, entrée aux, tone defeat.
