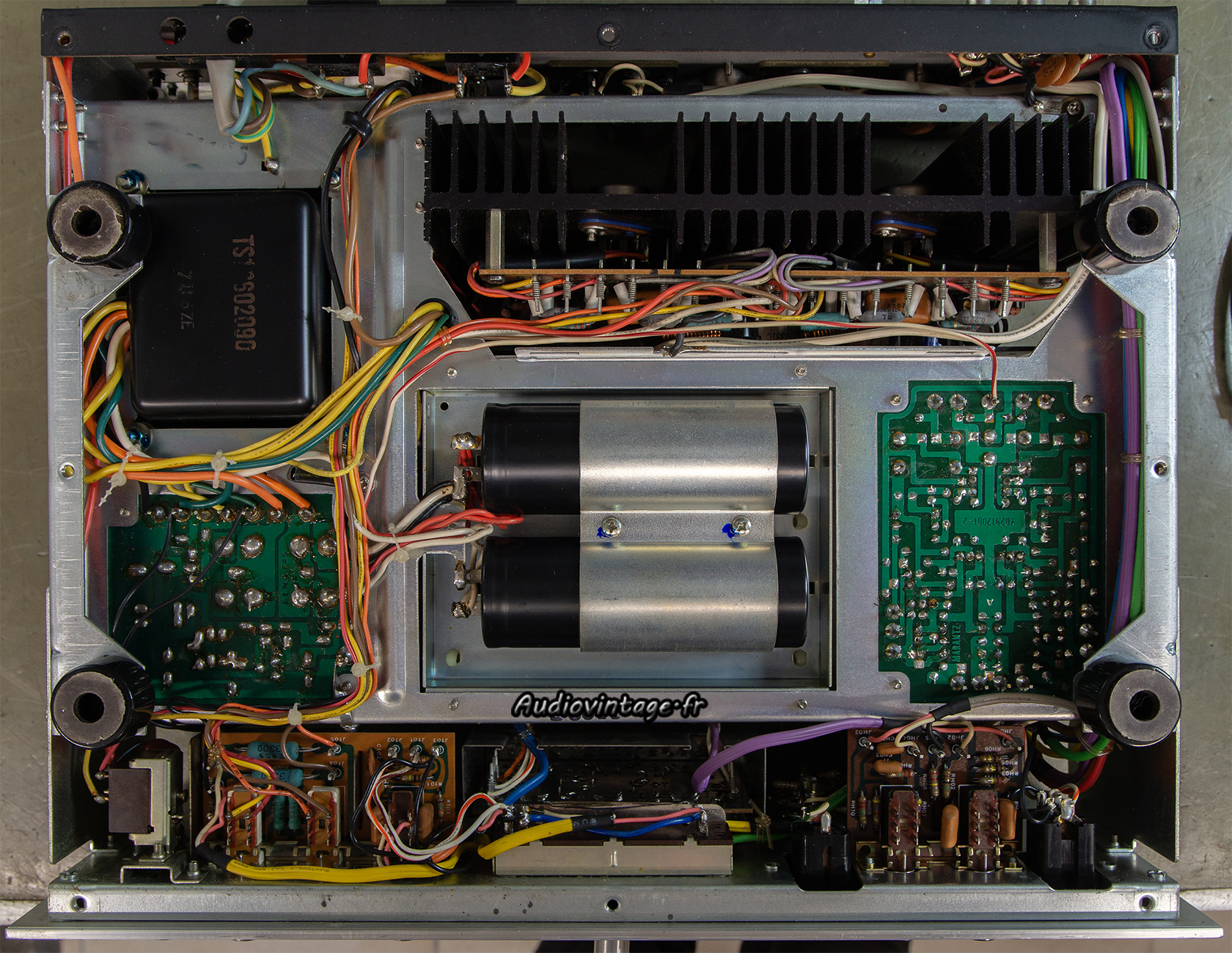

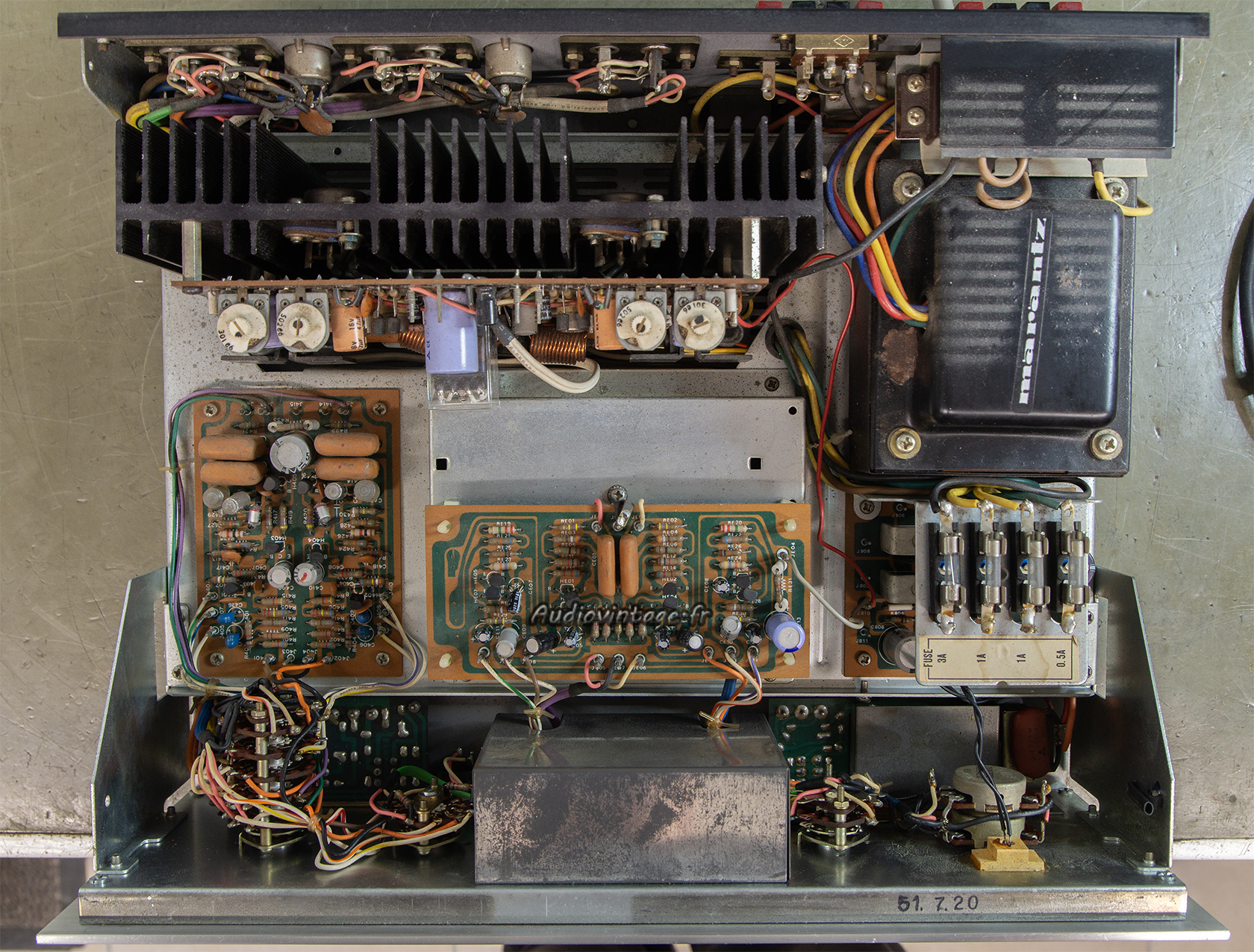

Accueil d’un amplificateur Marantz 1070 pour une révision complète.

Le Marantz fonctionne encore. Des commandes encrassées, des interventions visibles plus ou moins bien réalisées, avec entre autres certains condensateurs chimiques bas de gamme mis en place.

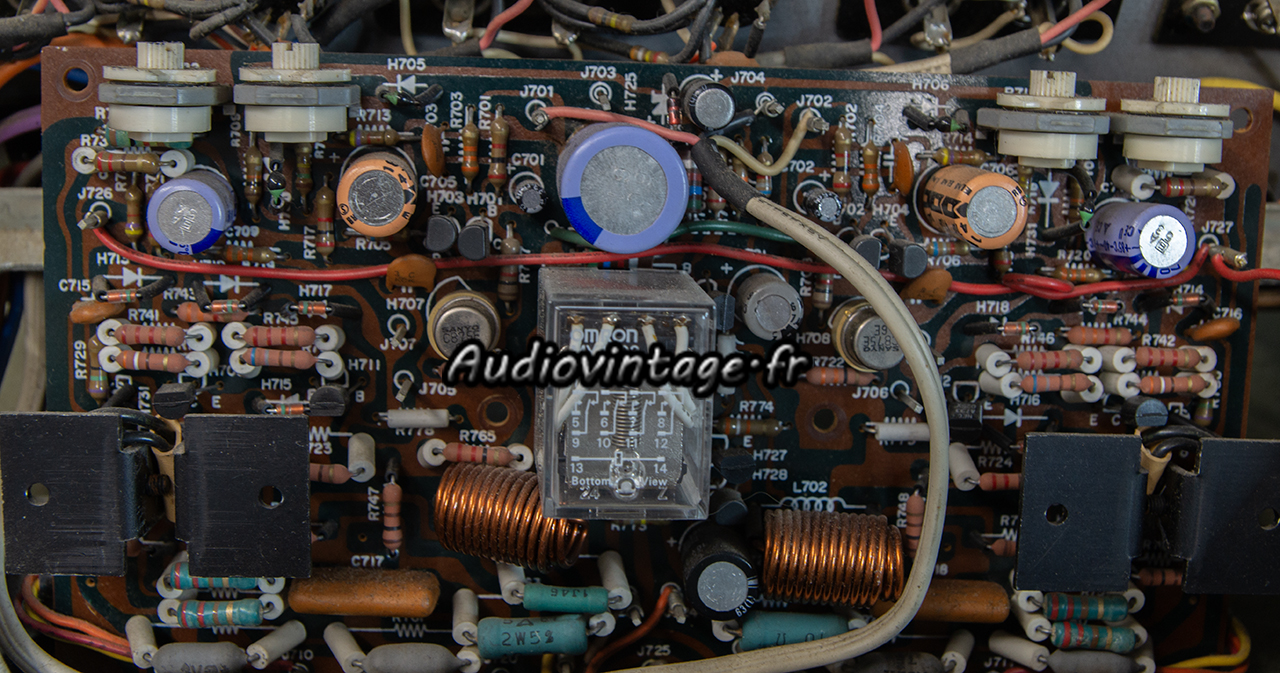

Le circuit driver. Le relais a été remplacé et c’est une bonne chose.

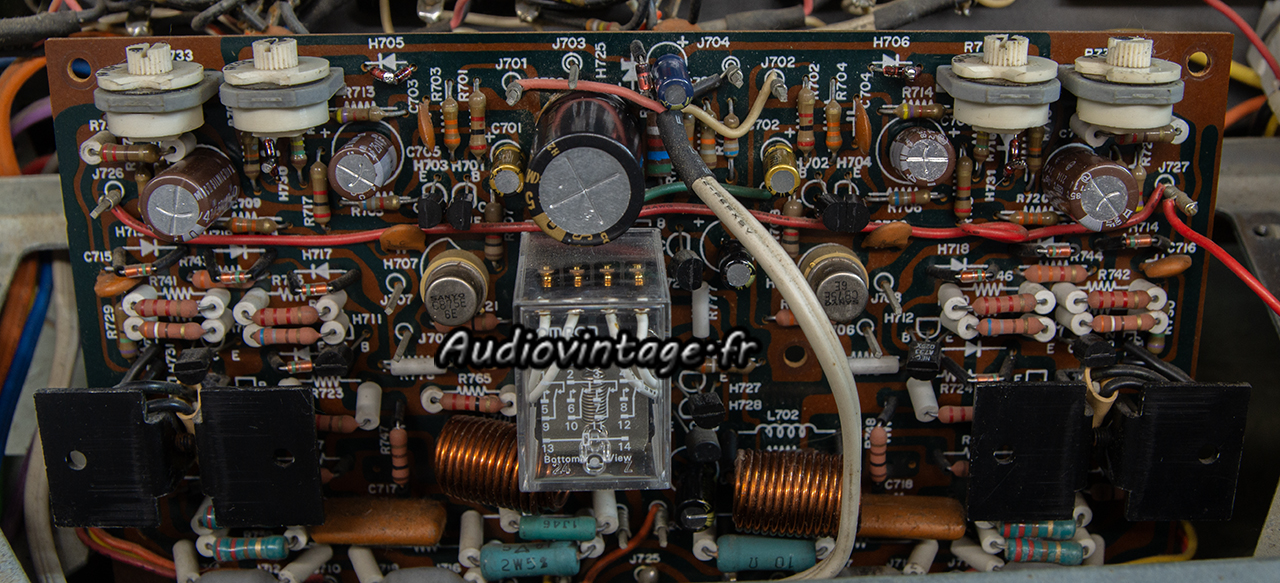

Les condensateurs chimiques sont remplacés, tout comme les transistors différentiels d’entrée et certaines diodes.
De l’autre côté, les transistors de puissances (remplacés anciennement sur un canal) reçoivent des micas d’isolation neufs et de la graisse fraiche.

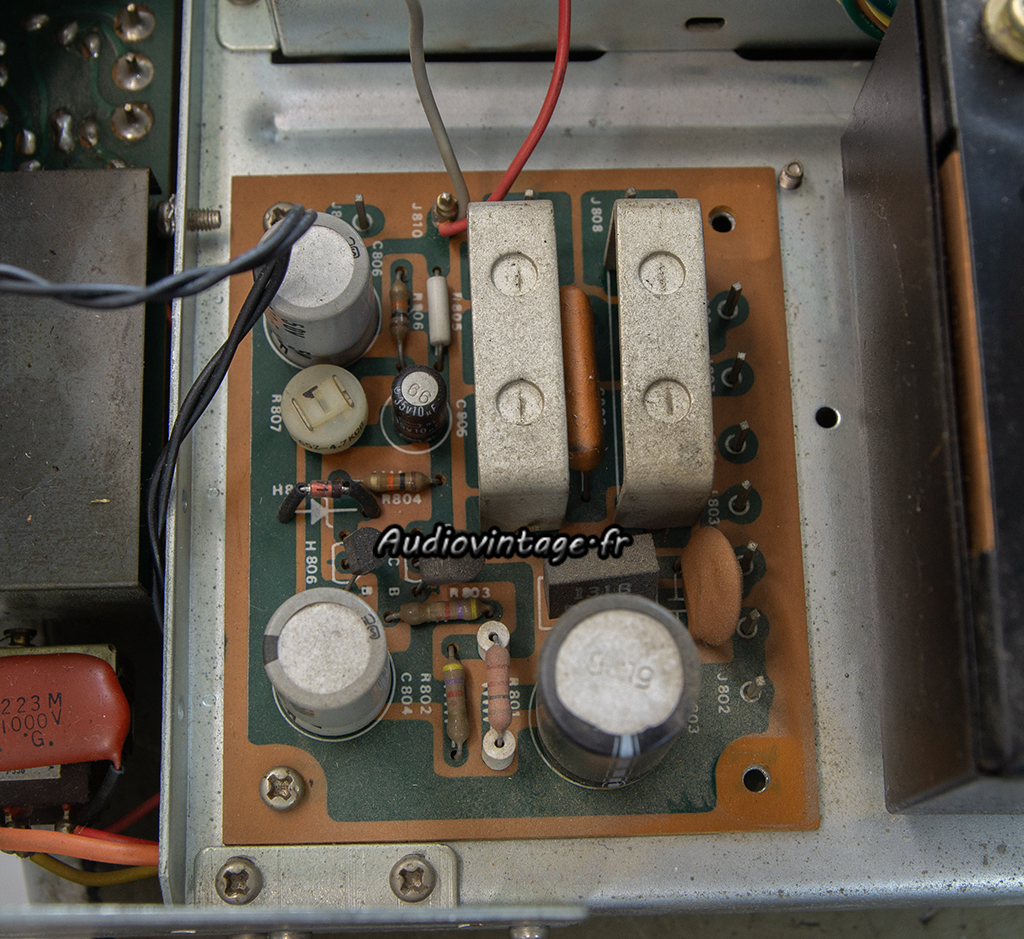

Le circuit d’alimentation régulée.

Condensateurs chimiques remplacés.

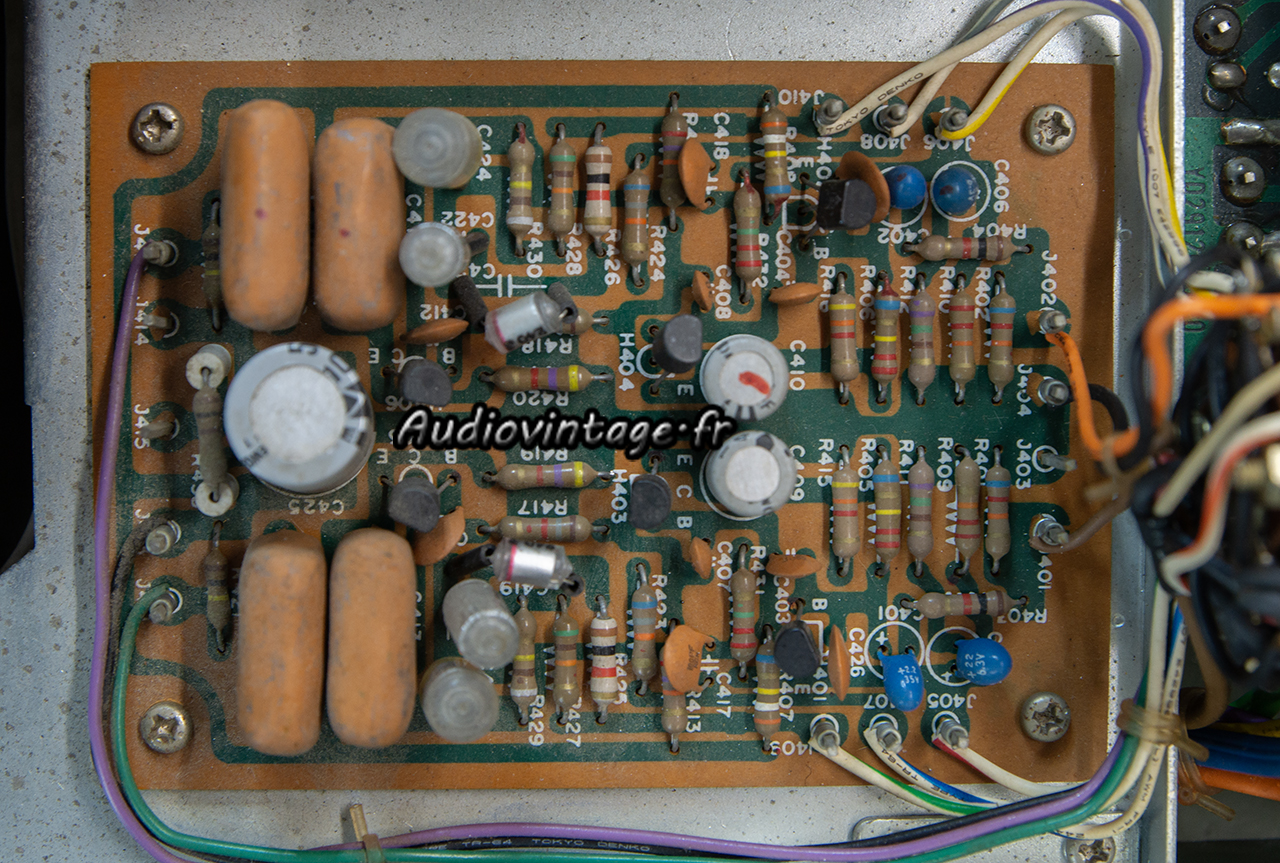

Le circuit de tonalité, certaines capas remplacées n’ont rien à faire ici.

Tous les condensateurs chimiques et tous les transistors sont remplacés.

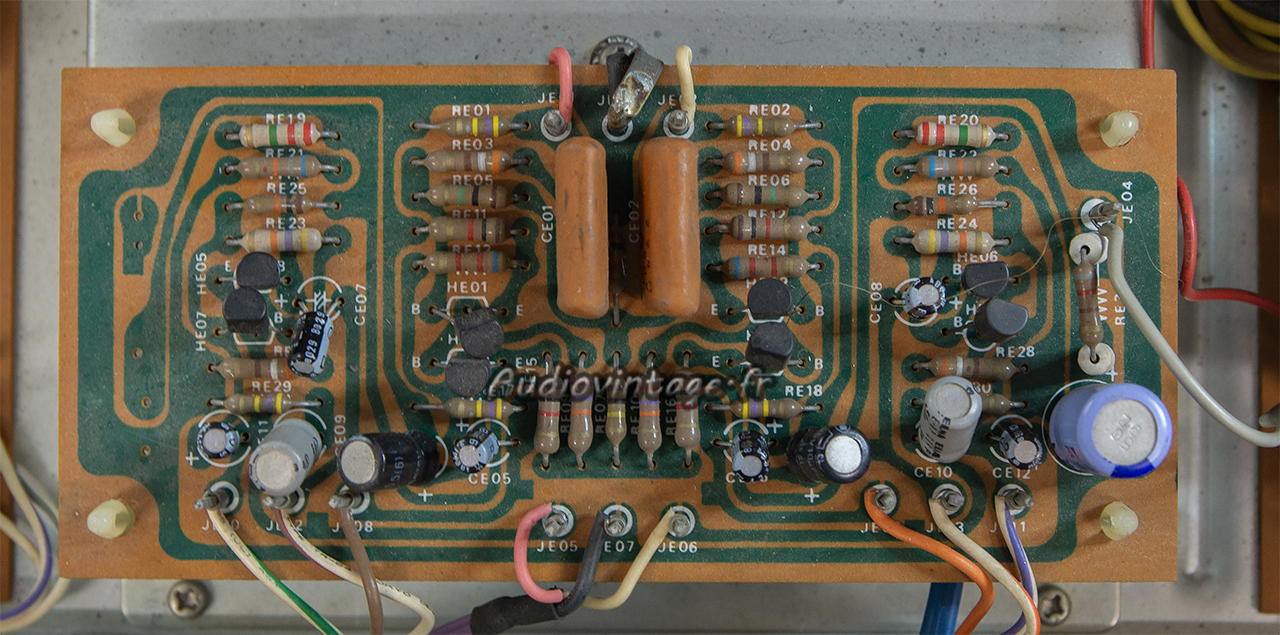

L’étage phono. Il va lui aussi recevoir des condensateurs chimiques neufs.

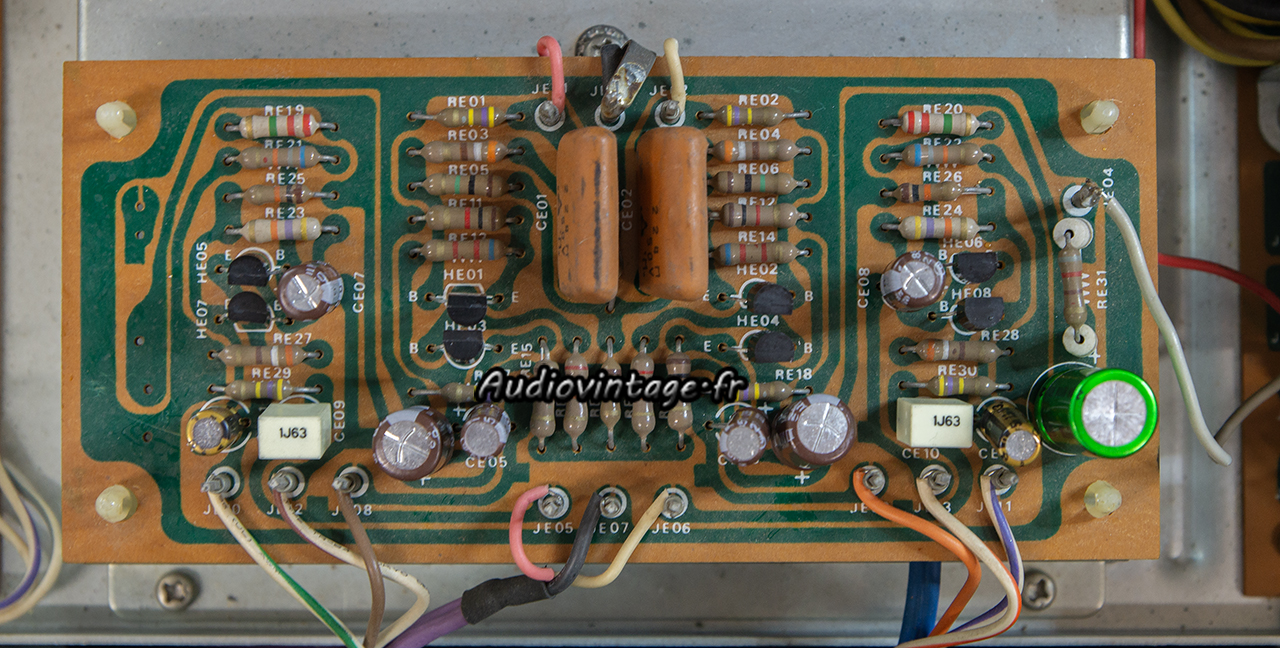

Etage phono révisé, les commandes sont nettoyées. Les réglages de tension, courant de repos et offsets sont revus.
Terminé.

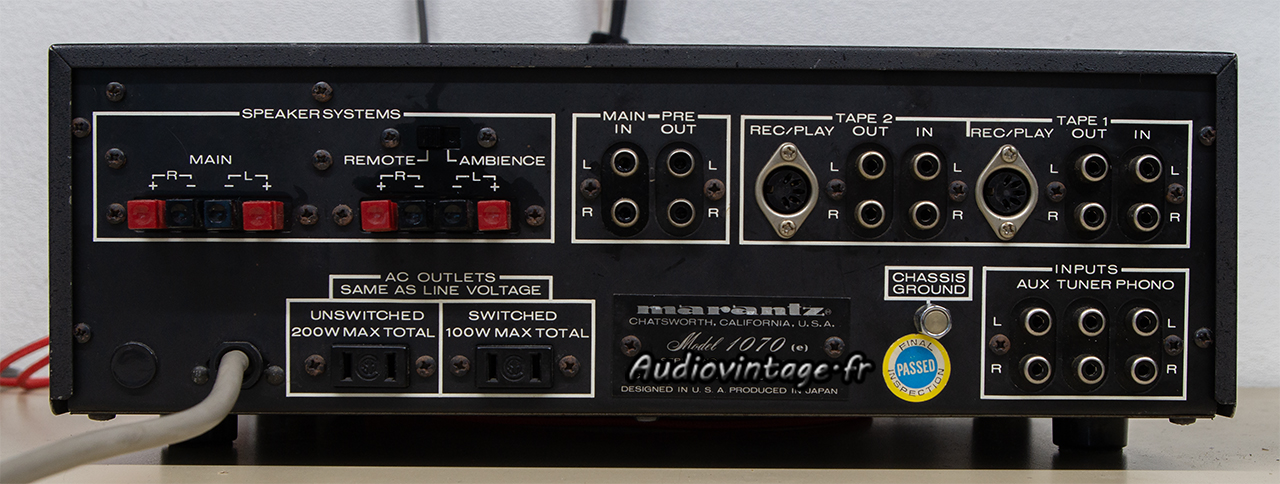

Connectique.

Les mesures :

Les mesures ne sont… que des mesures.
Elles ne permettent donc pas (sauf cas flagrant) de dire si un appareil est bon ou mauvais.
Ces mesures sont réalisées pour vérifier que l’intervention réalisée est correcte et que je ne suis pas passé à côté d’un souci en devenir, pas encore audible mais notable lors de l’usage d’un banc de mesure audio professionnel.
Les différents paramètres à prendre en compte peuvent amener à une mauvaise interprétation des résultats. Ne choisissez donc pas votre prochain achat en fonction de mesures mais en fonction de votre oreille 😊

Les mesures sur entrée Aux :

Distorsion à 2x1w sous 8 ohms, entrée aux.

Distorsion à 2x35w sous 8 ohms, entrée aux.

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux.

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux,loudness actif.

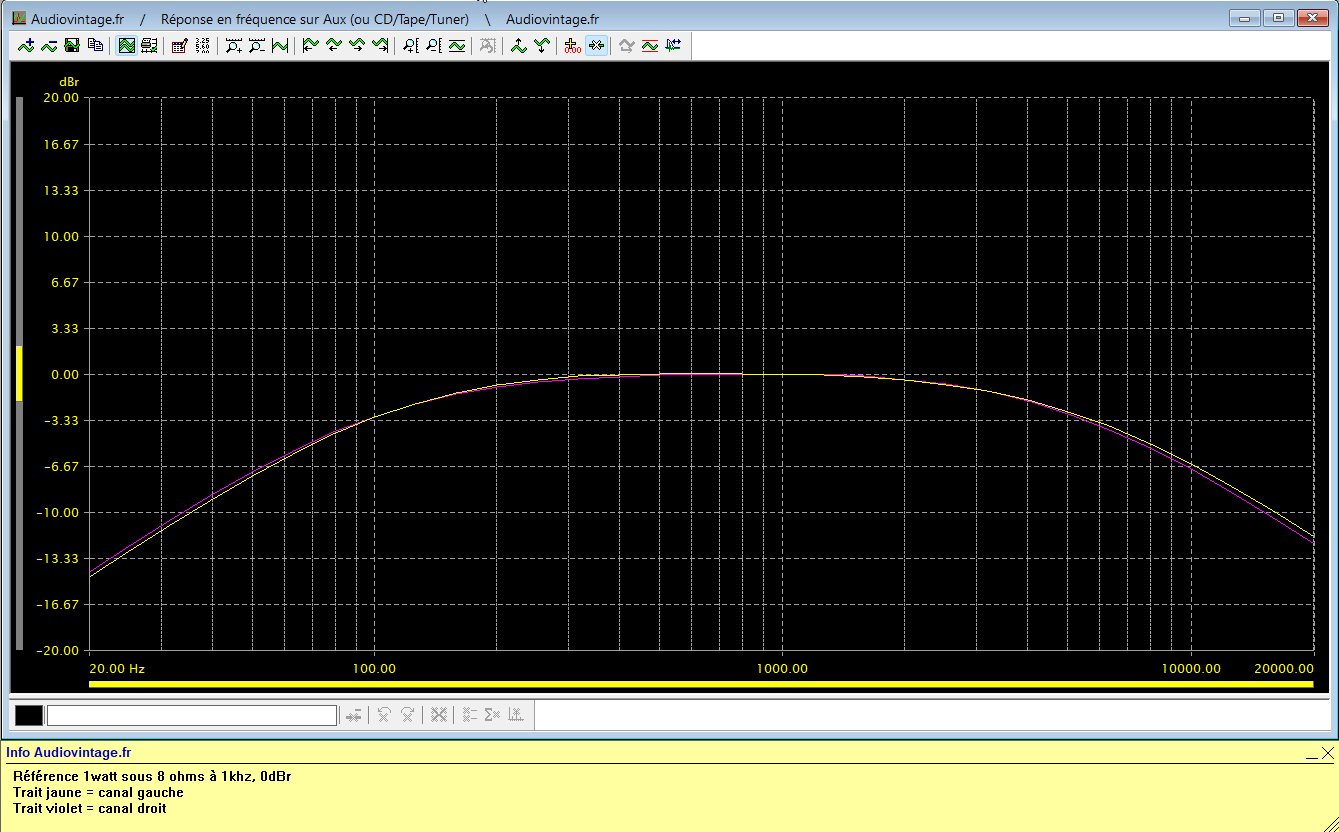

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, action des filtres.

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, correcteurs au mini puis au maxi.

Rapport signal bruit à 2x1w sous 8 ohms, entrée aux.

Rapport signal bruit à 2x35w sous 8 ohms, entrée aux.

Les mesures sur entrée phono :

Distorsion à 2x1w sous 8 ohms, entrée phono.

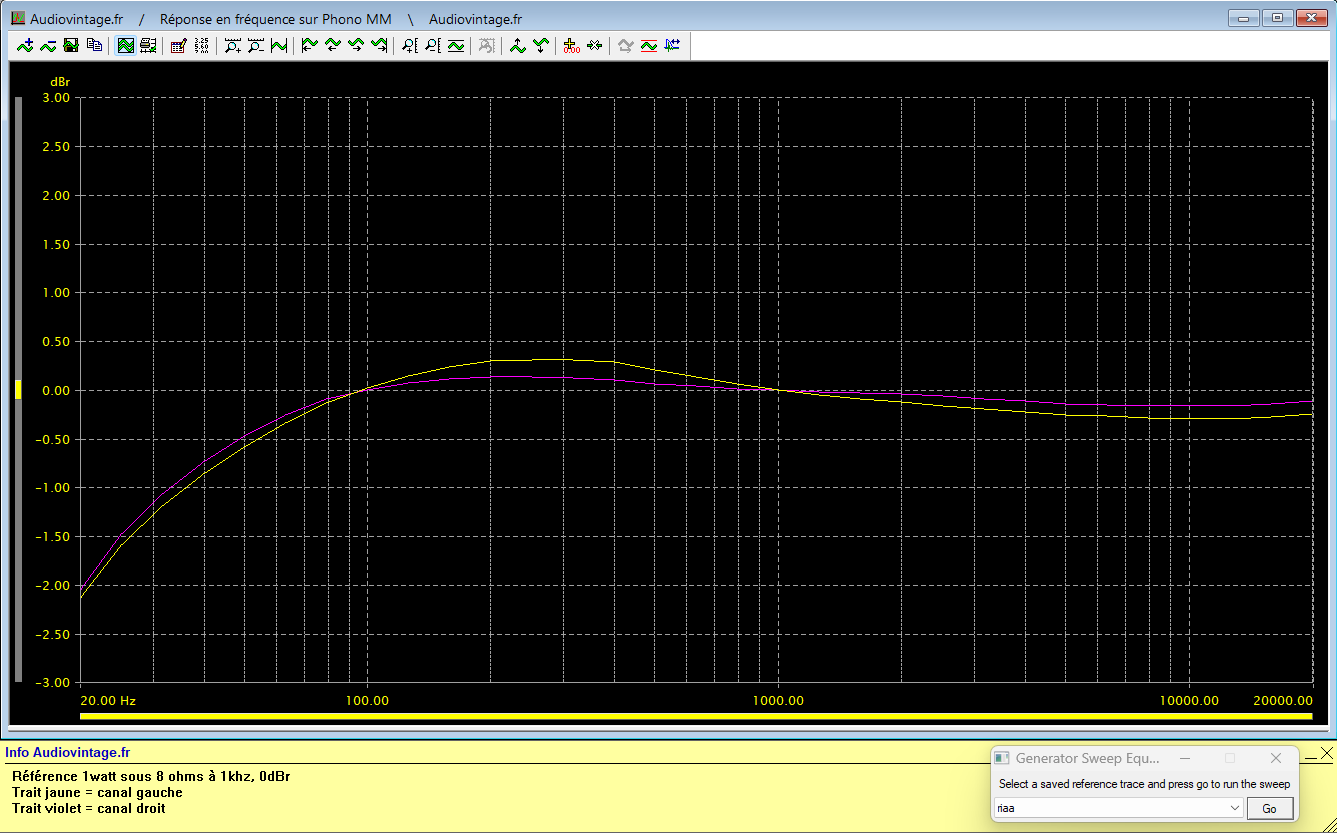

Réponse en fréquence à 2x1w sous 8 ohms, entrée phono.

Rapport signal bruit à 2x1w sous 8 ohms, entrée phono.

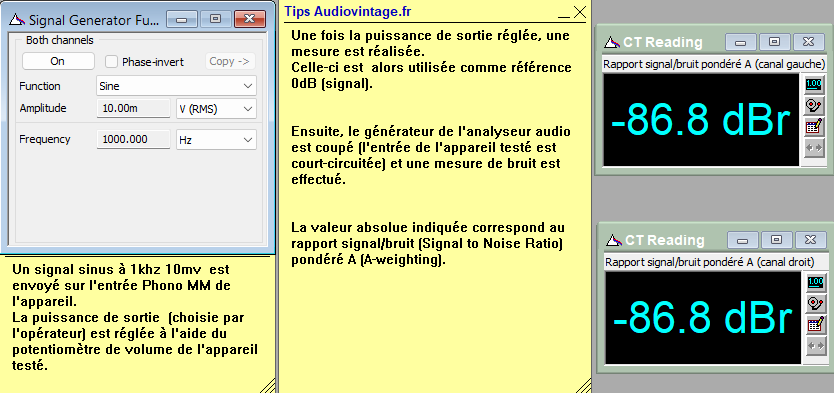

Rapport signal bruit à 2x35w sous 8 ohms, entrée phono.

Les mesures à l’oscilloscope :

Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms, entrée aux.
