kenwood KA-6000

Kenwood KA-6000 : une très belle présentation et des fonctions plus que nécessaires.
Nom : Kenwood. Prénom : KA-6000. Signes particuliers : souffle important sur le canal gauche et craquements sur le canal doit.
Solution : visite chez Audiovintage.

Kenwood KA-6000 : à son arrivée.
Kenwood KA-6000 : à son arrivée.
Cet exemplaire est en bel état esthétique. Son propriétaire actuel le possède depuis un peu plus de 10 ans. Il avait été révisé par le magasin dans lequel il a été vendu.
Hélas, je ne suis pas très enthousiasmé par la « révision » partielle réalisée, avec le remplacement de nombreux condensateurs chimiques dont la plupart sont d’une qualité médiocre et l’absence de tout autre soins.
Car je ne l’écrirais probablement jamais assez, le remplacement des condensateurs chimiques, s’il est souvent nécessaire, ne constitue PAS une révision complète.

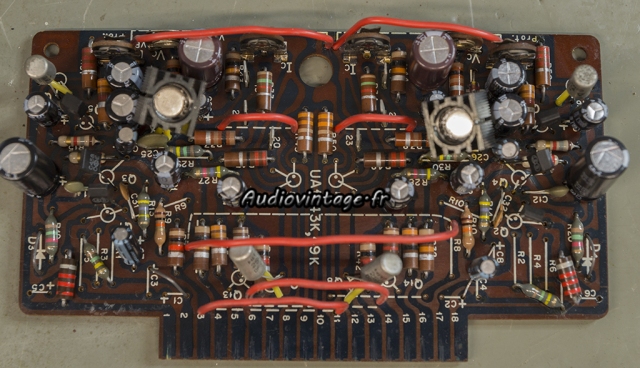

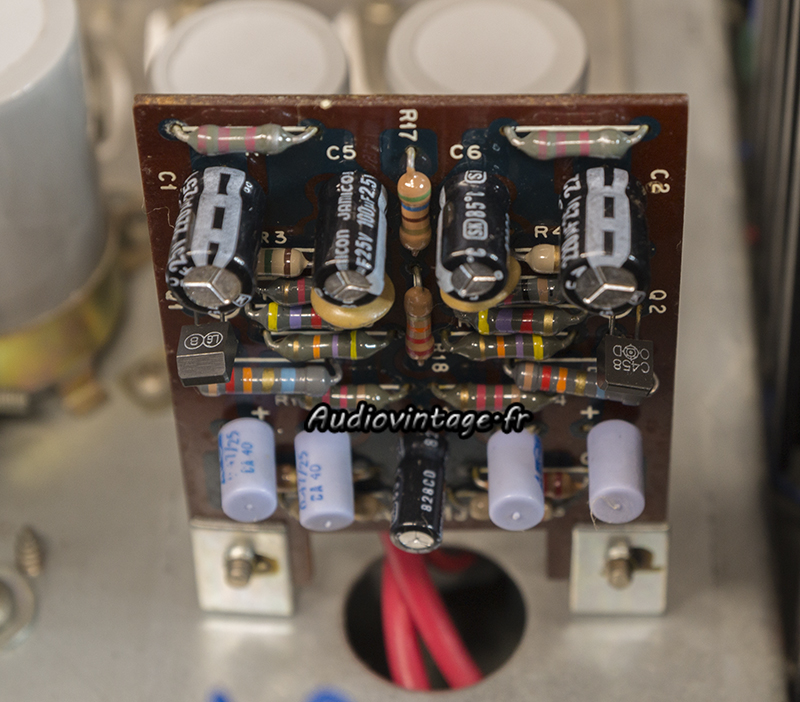

Kenwood KA-6000 : circuit "driver" à revoir.
Le circuit « driver.

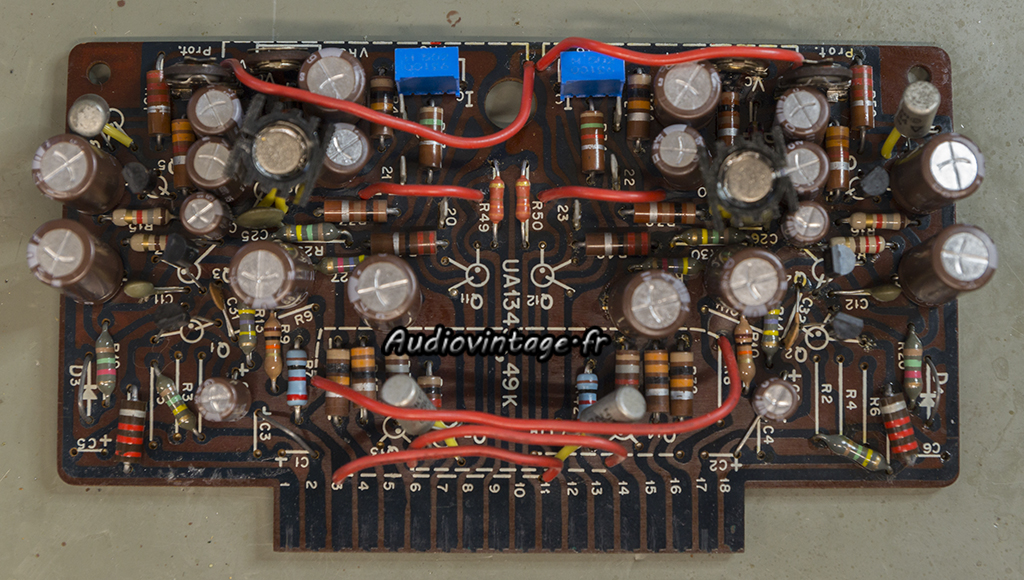

Kenwood KA-6000 : circuit "driver" révisé.
Tous les condensateurs chimiques sont remplacés, ainsi que de nombreux transistors, deux résistances ayant fortement dérivées et les deux résistances d’ajustement des courants de repos.
Les autres résistances ajustables sont désoxydées, testés et laissées en place. Elles auraient été remplacées si cela s’était avéré nécessaire.

Kenwood KA-6000 : micas neufs et graisse fraîche.
Les transistors drivers au format To-66 sont retirés, nettoyés, testés, puis remontés sur des micas d’isolation neufs et de la graisse fraîche.

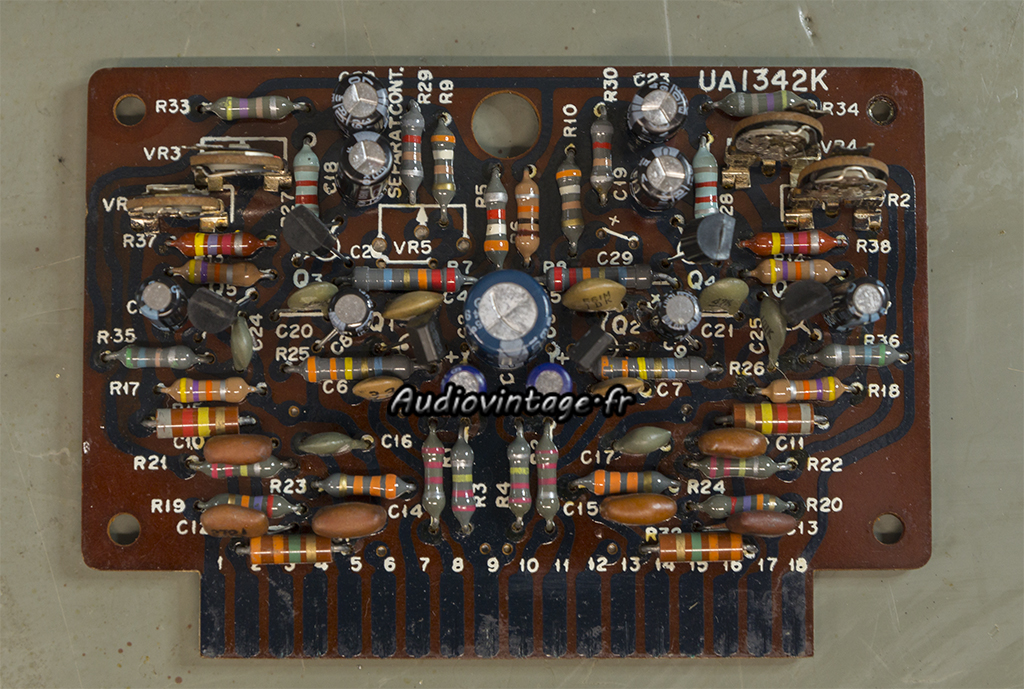

Kenwood KA-6000 : circuit phono à revoir.
Le circuit phono.

Kenwood KA-6000 : circuit phono revu.
Tous les condensateurs chimiques et transistors sont remplacés.

Kenwood KA-6000 : circuit "head amplifier" à revoir.
Le circuit « head amplifier ».

Kenwood KA-6000 : circuit "head amplifier" révisé.
Condensateurs chimiques et transistors remplacés.

Kenwood KA-6000 : circuit filtre 40hz à revoir.
Le circuit « filtre 40hz ». On notera qu’une résistance a été remplacée, hélas la « nouvelle » a fortement dérivée.

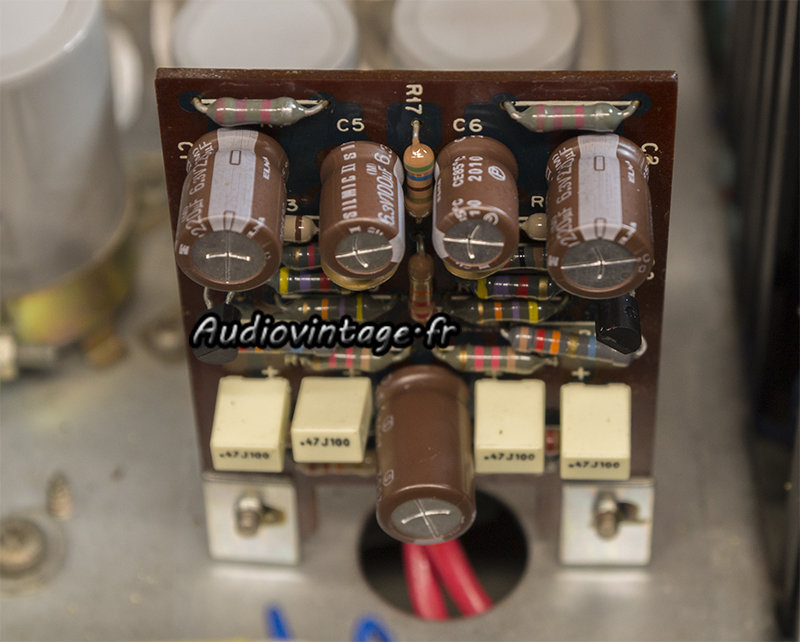

Kenwood KA-6000 : circuit filtre 40hz revu.
Condensateurs chimiques et transistors remplacés, ainsi que deux résistances.

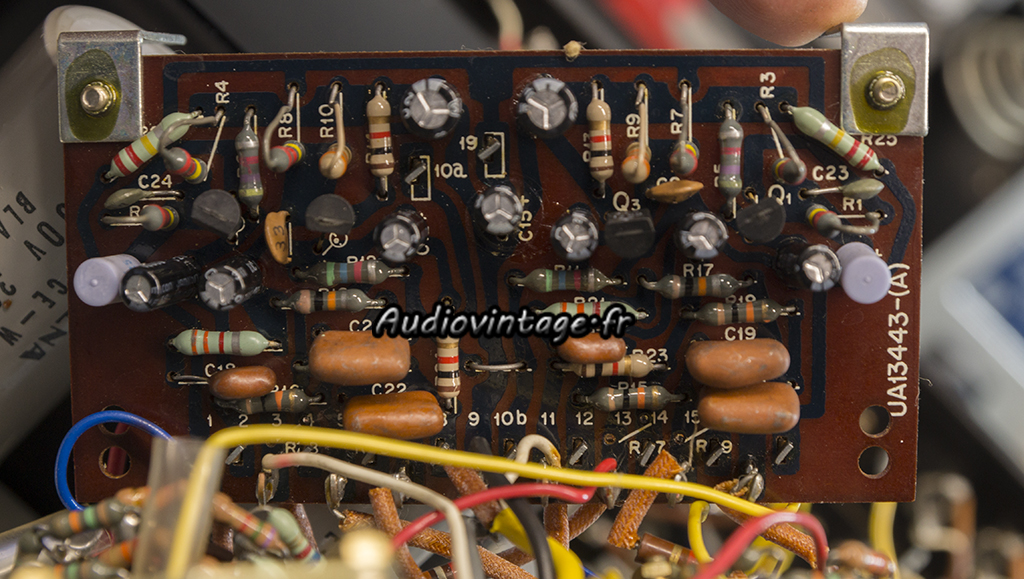

Kenwood KA-6000 : circuit de tonalité à revoir.
Le circuit de tonalité.

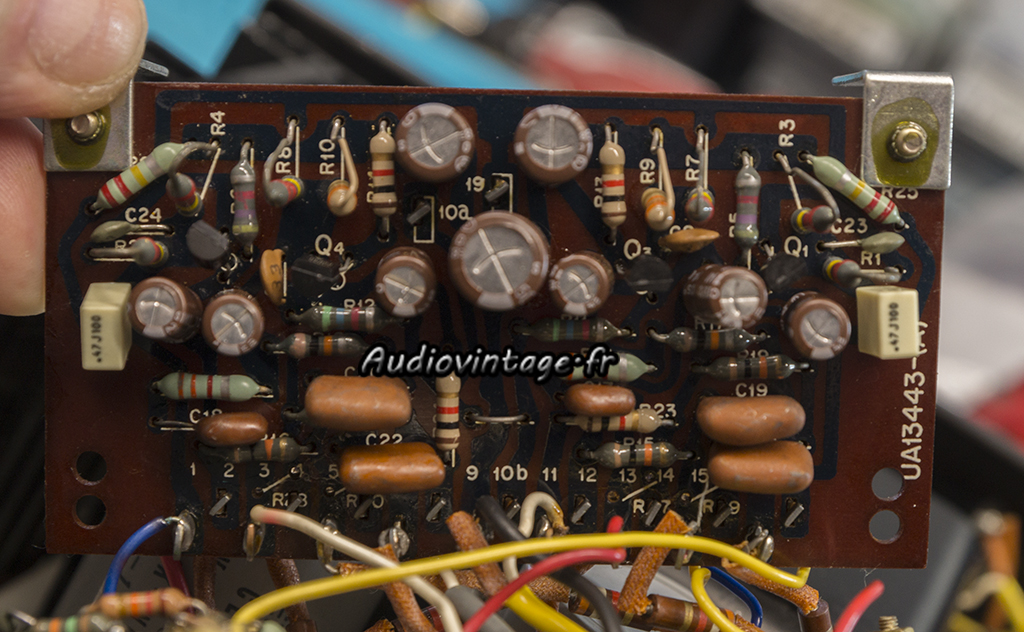

Kenwood KA-6000 : circuit de tonalité révisé.
Rebelote, condensateurs chimiques et transistors neufs.

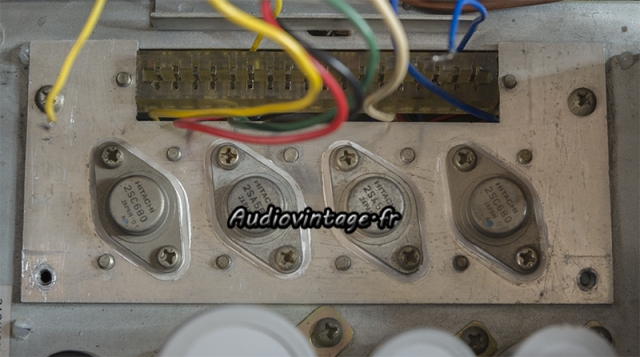

Kenwood KA-6000 : micas neufs et graisse fraîche.
Les transistors de puissances, comme les transistors drivers, sont retirés, nettoyés, testés puis remontés sur des micas neufs et de la graisse fraîche.

Kenwood KA-6000 : "canettes" neuves en place.
Tous les condensateurs chimiques de grosse capacité, fixés sur le châssis, sont également remplacés.

Kenwood KA-6000 : terminé.
Kenwood KA-6000 : terminé.
Commandes nettoyées, appareil réglé, il ne restera plus qu’à remettre les blindages internes et le capot.

Kenwood KA-6000 : connectique.
Connectique.

Les mesures sur entrée Aux :

Kenwood KA-6000 : distorsion-a-2x1w-sous-8-ohms-entree-aux-tone-defeat
Distorsion à 2x1w sous 8 ohms, entrée aux, tone defeat.

Kenwood KA-6000 : distorsion-a-2x45w-sous-8-ohms-entree-aux-tone-defeat
Distorsion à 2x45w sous 8 ohms, entrée aux, tone defeat.

Kenwood KA-6000 : IMD-a-2x1w-sous-8-ohms-entree-aux-tone-defeat
Distorsion d’intermodulation à 2x1w sous 8 ohms, entrée aux, tone defeat.

Kenwood KA-6000 : puissance-de-sortie-sous-8-ohms-a-lecretage-en-IMD-entree-aux
Puissance de sortie sous 8ohms à l’écrêtage en IMD, entrée aux, tone defeat.

Kenwood KA-6000 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux-tone-defeat
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat.

Kenwood KA-6000 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux-tone-defeat-loudness-active
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat,loudness activé.

Kenwood KA-6000 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux-tone-defeat-filtre-40hz-puis-filtre-80hz-puis-filtre-8khz-active
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat, filtre 40hz activé, puis filtre 80hz activé, puis filtre 8khz activé.

Kenwood KA-6000 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux-correcteurs-au-mini-puis-correcteurs-au-maxi
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, correcteurs de tonalité au mini puis au maxi.

Kenwood KA-6000 : rapport-signal-bruit-a-2x1w-sous-8-ohms-entree-aux-tone-defeat
Rapport signal bruit à 2x1w sous 8 ohms, entrée aux, tone defeat.

Kenwood KA-6000 : rapport-signal-bruit-a-2x45w-sous-8-ohms-entree-aux-tone-defeat
Rapport signal bruit à 2x45w sous 8 ohms, entrée aux, tone defeat.

Les mesures sur entrée phono :

Kenwood KA-6000 : distorsion-a-2x1w-sous-8-ohms-entree-phono-tone-defeat
Distorsion à 2x1w sous 8 ohms, entrée phono.

Kenwood KA-6000 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-phono-tone-defeat-avant-reglage
Voici la réponse en fréquence à 2x1w sous 8 ohms, entrée phono, tone defeat.
Cette mesure a été faite avant réglage, possible sur cet appareil.

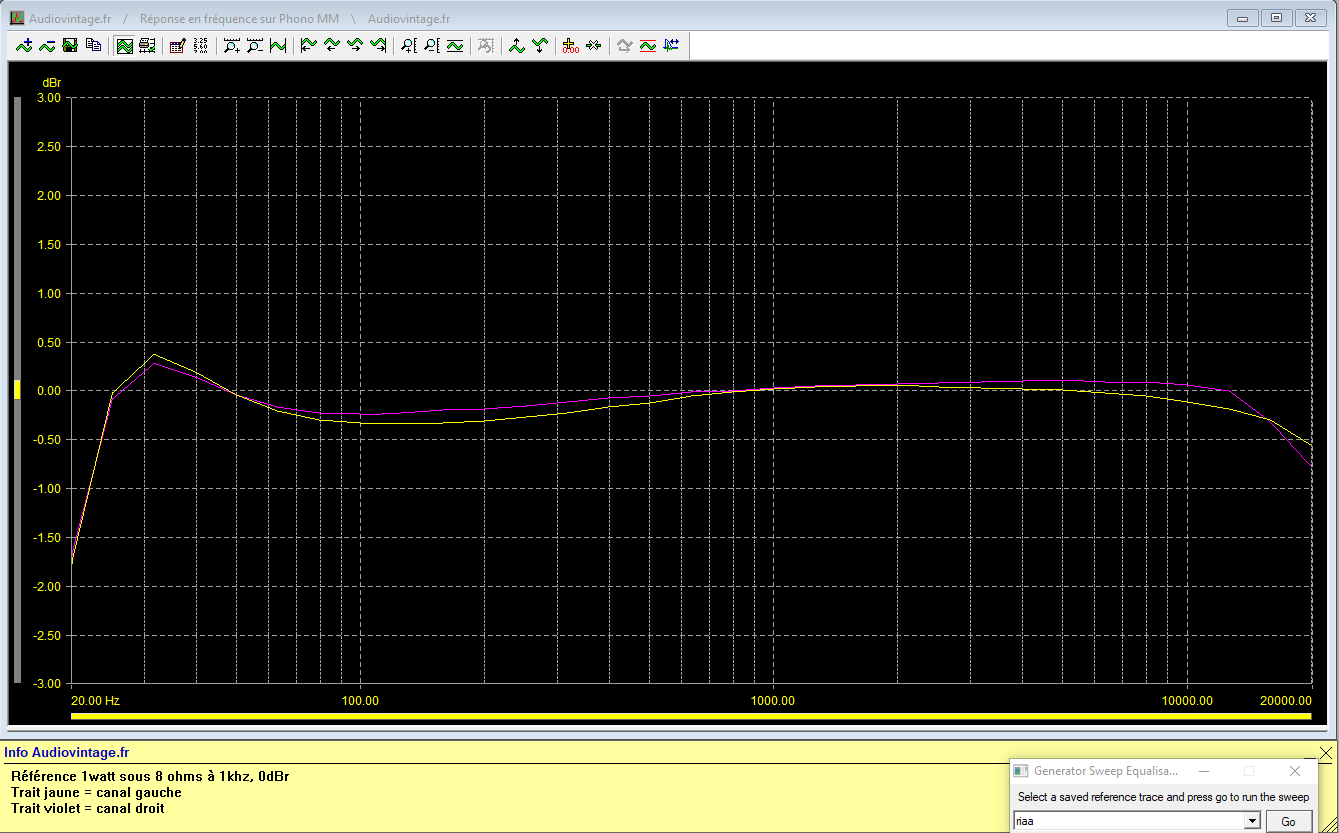

Kenwood KA-6000 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-phono-tone-defeat-apres-reglage
Mesure identique après réglage.

Kenwood KA-6000 : rapport-signal-bruit-a-2x1w-sous-8-ohms-entree-phono-tone-defeat
Rapport signal bruit à 2x1w sous 8 ohms, entrée phono, tone defeat.

Kenwood KA-6000 : rapport-signal-bruit-a-2x45w-sous-8-ohms-entree-phono-tone-defeat
Rapport signal bruit à 2x45w sous 8 ohms, entrée phono, tone defeat.

Les mesures à l’oscilloscope :

Kenwood KA-6000 : signal-carre-a-100hz
Kenwood KA-6000 : signal-carre-a-1khz
Kenwood KA-6000 : signal-carre-a-10khz
Kenwood KA-6000 : temps-de-montee-a-10khz
Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms, entrée aux.
