Et voici le cinquième Marantz 1070 présenté sur Audiovintage. Réparation et révision complète au programme.

Le 1070 est en panne, le relais ne commute pas et pour cause, avec -27v sur un canal, le circuit de protection fait son job et protège l’enceinte.

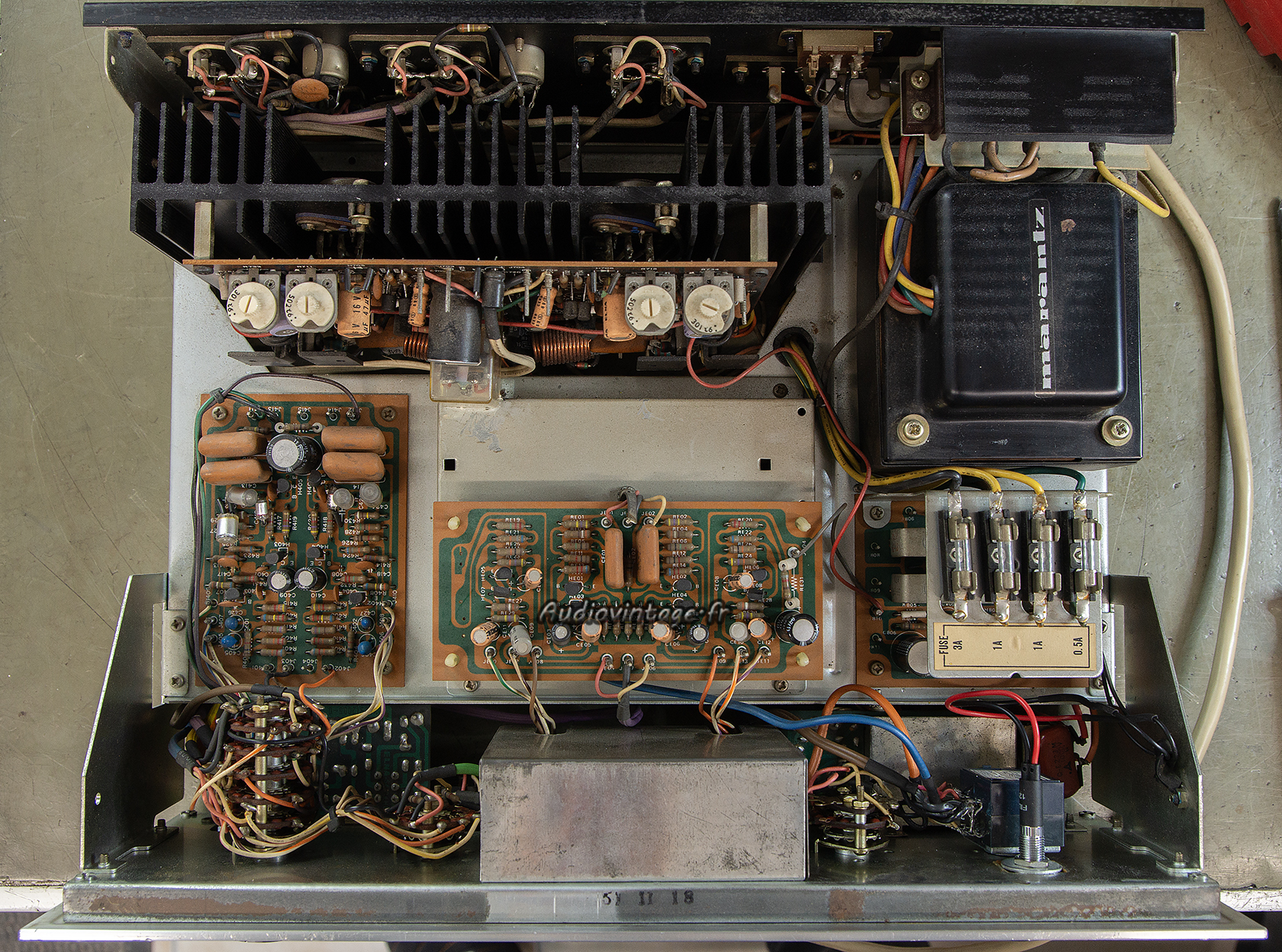

Une ancienne intervention est visible : le voyant « on » original a été remplacé tout comme le potentiomètre de volume.

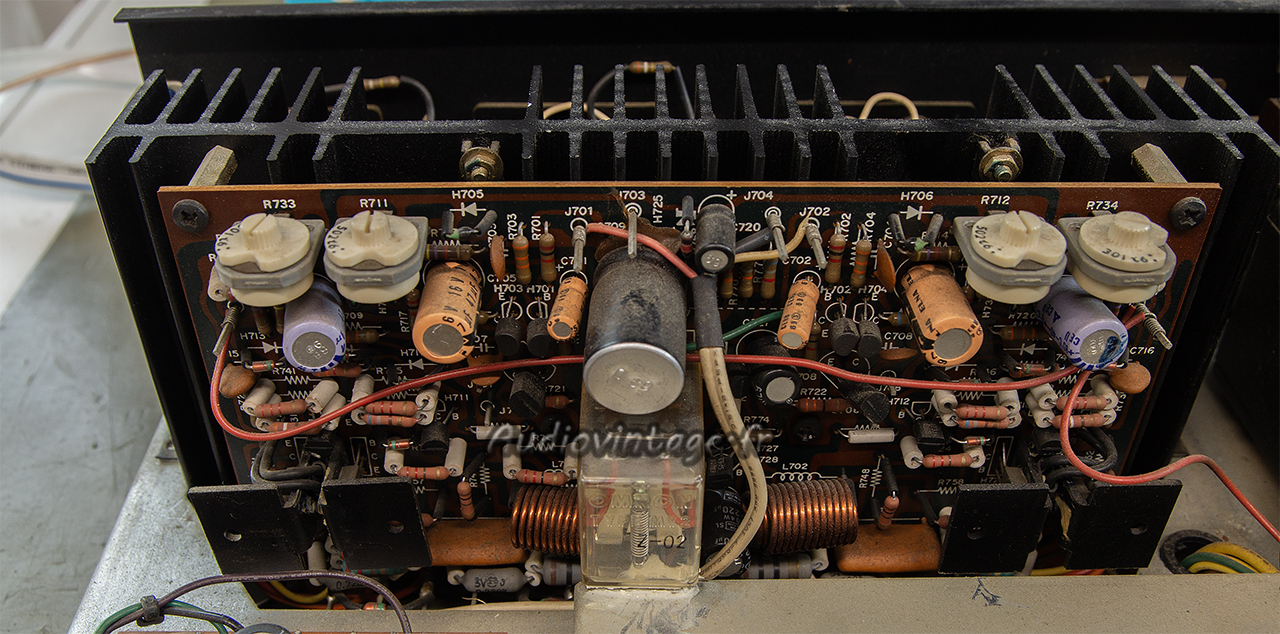

Le circuit driver et de protection. C’est ici qu’est la panne.

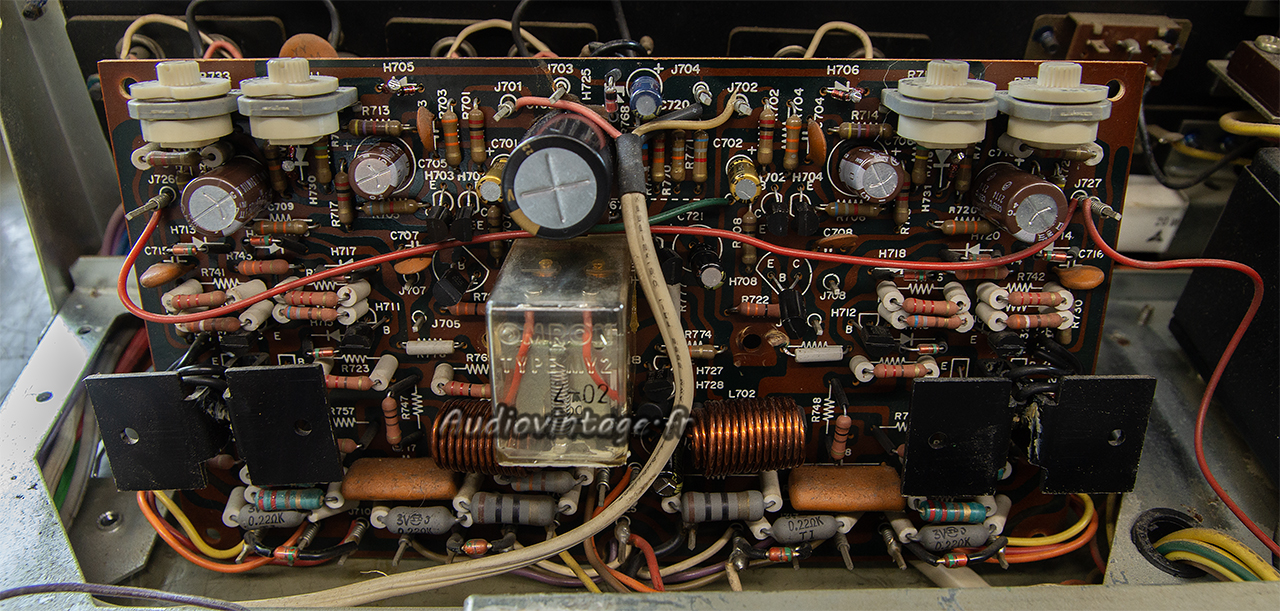

J’ai trouvé un transistor défectueux sur un canal, les pattes rongées. Par sécurité, j’ai également remplacé son frère jumeau sur l’autre canal, ainsi que les transistors différentiels, tous les condensateurs chimiques et certaines diodes.
Les contacts du relais ont été désoxydés.

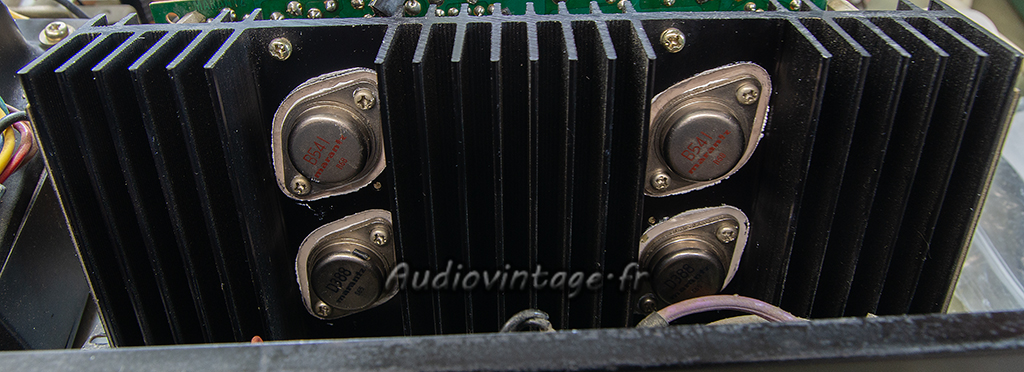

Les transistors de puissance ont reçu de la graisse fraiche appliquées sur des micas d’isolations neufs.

Le circuit phono va recevoir des condensateurs chimiques neufs.

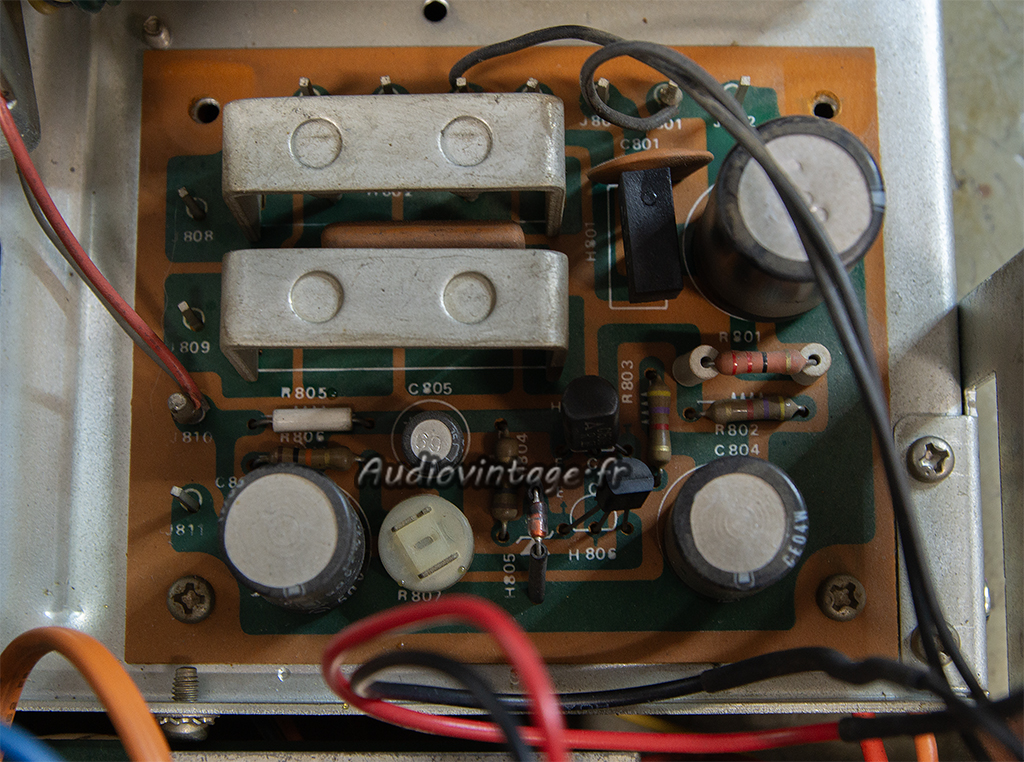

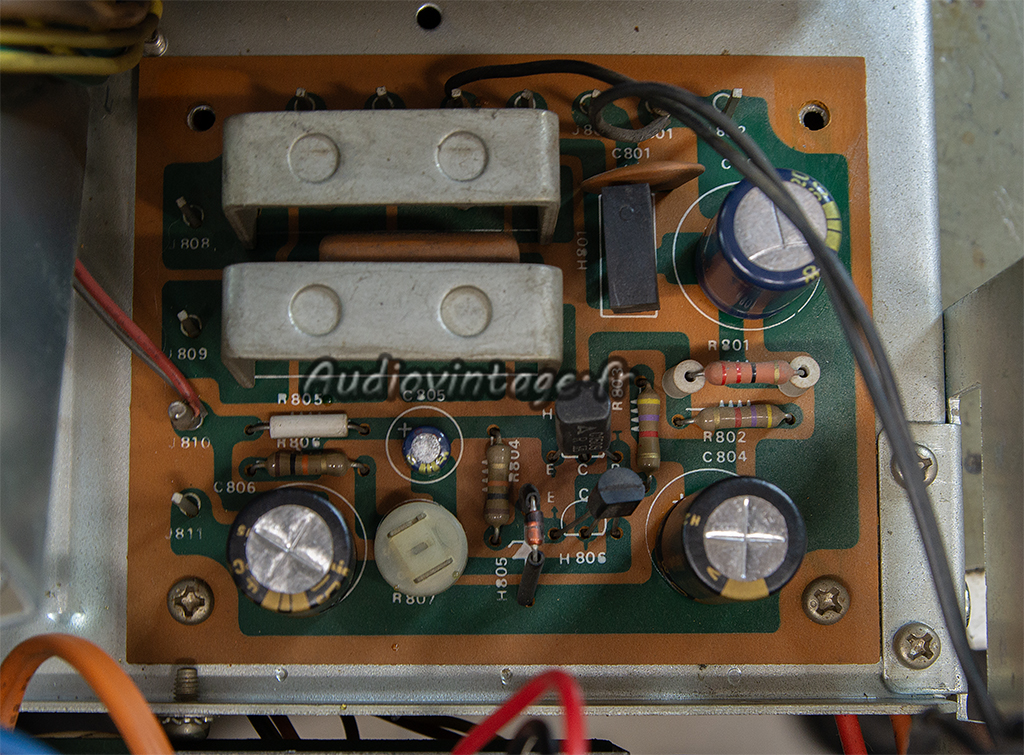

Le circuit d’alimentation.

Condensateurs chimiques neufs. Les deux grosses capas de filtrage, situées sous l’ampli sont en parfait état et restent en place.

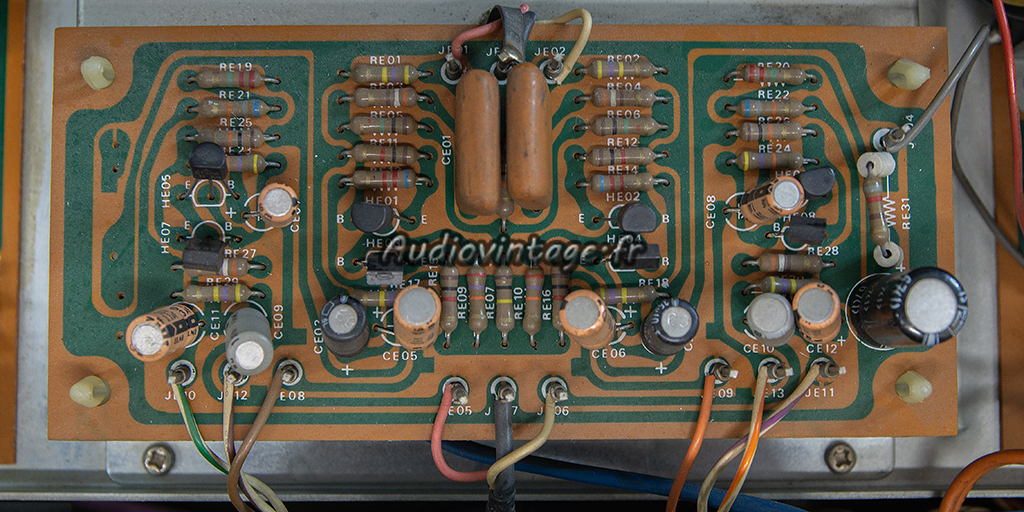

Le circuit de tonalité.

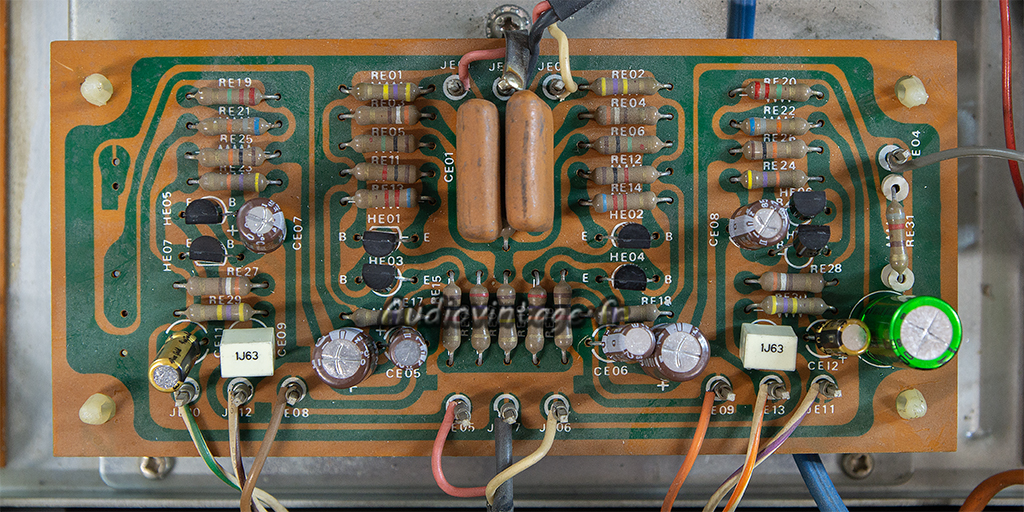

Ici, tous les condensateurs chimiques et transistors sont remplacés.

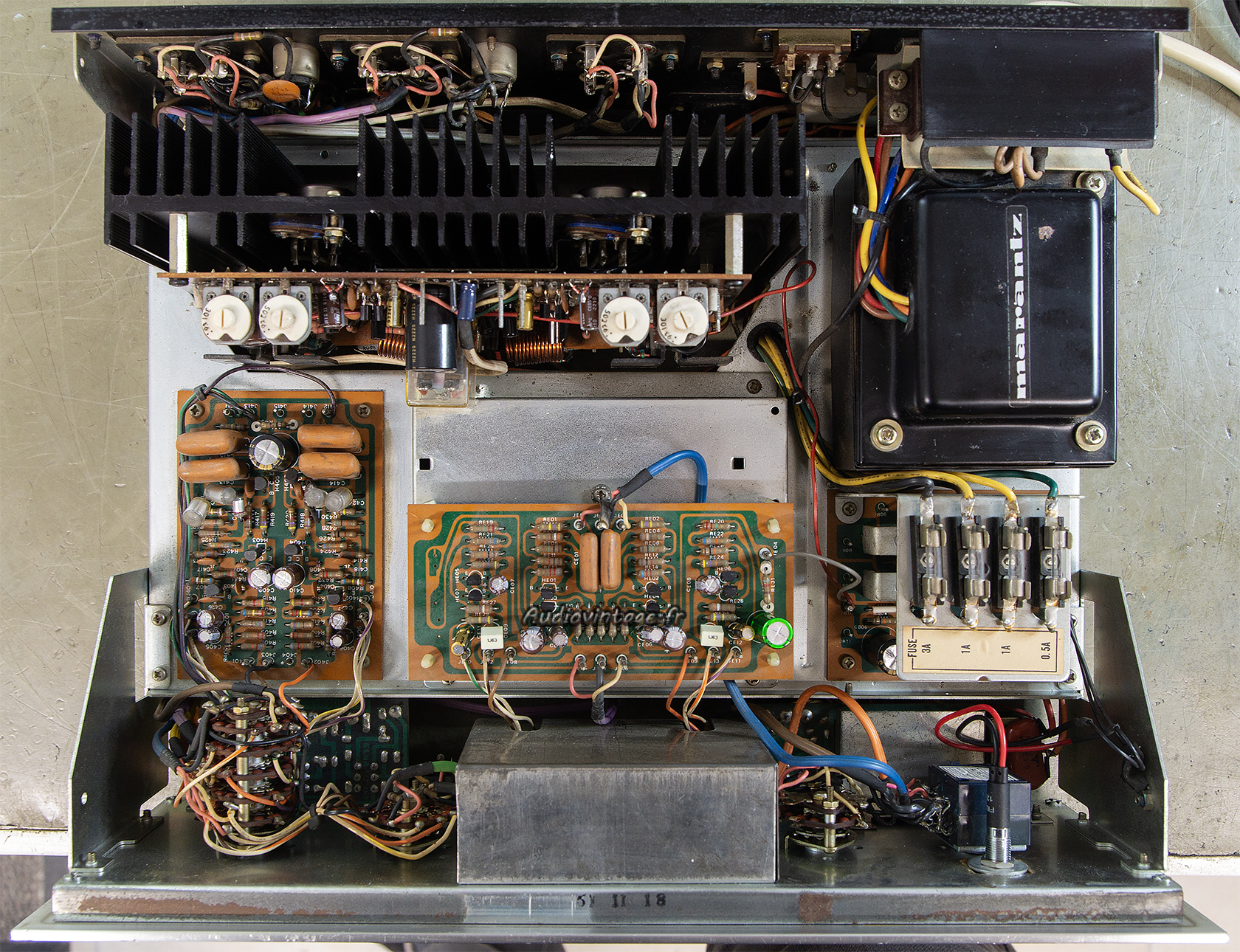

Commandes nettoyées, réglages des courants de repos et offsets effectués. Terminé.

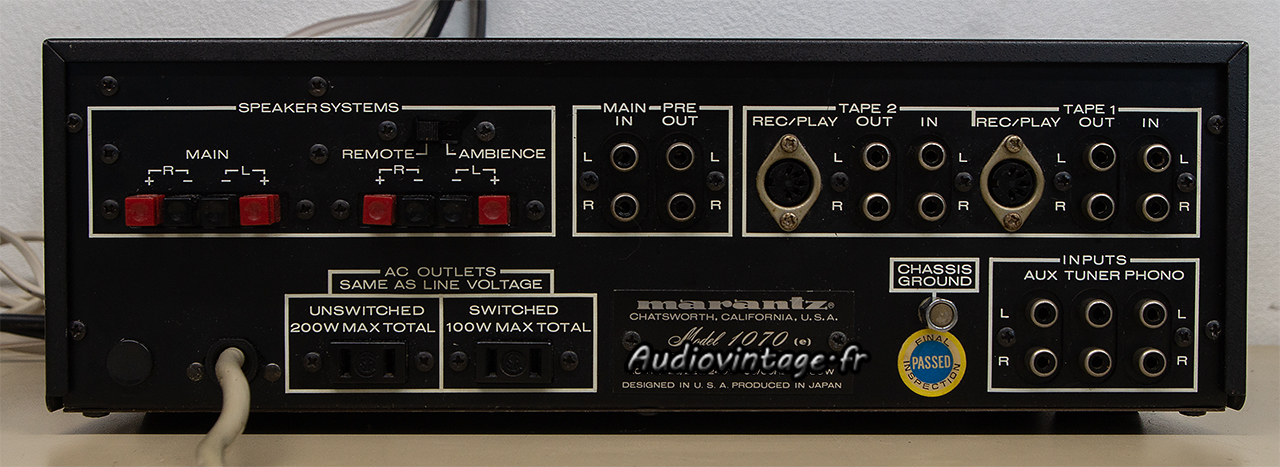

Connectique.

Les mesures :

Les mesures ne sont… que des mesures.
Elles ne permettent donc pas (sauf cas flagrant) de dire si un appareil est bon ou mauvais.
Ces mesures sont réalisées pour vérifier que l’intervention réalisée est correcte et que je ne suis pas passé à côté d’un souci en devenir, pas encore audible mais notable lors de l’usage d’un banc de mesure audio professionnel.
Les différents paramètres à prendre en compte peuvent amener à une mauvaise interprétation des résultats. Ne choisissez donc pas votre prochain achat en fonction de mesures mais en fonction de votre oreille 😊

Les mesures sur entrée Aux :

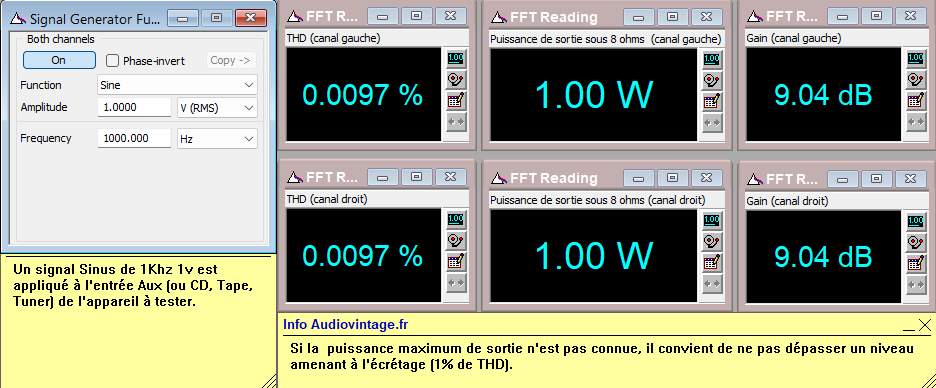

Distorsion à 2x1w sous 8 ohms, entrée aux.

Distorsion à 2x35w sous 8 ohms, entrée aux.

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux.

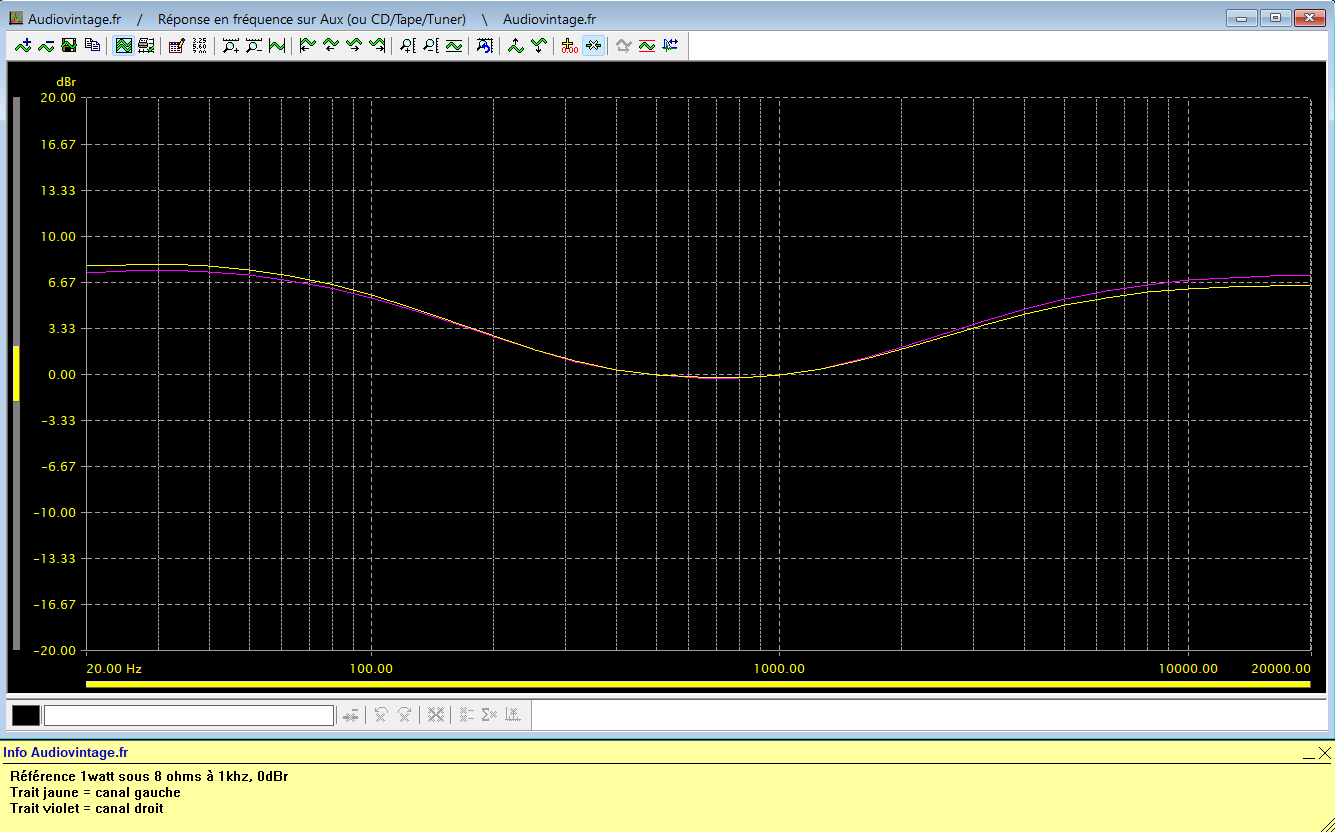

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux,loudness actif.

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, action des filtres.

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, correcteurs au mini puis au maxi.

Rapport signal bruit à 2x1w sous 8 ohms, entrée aux.

Rapport signal bruit à 2x35w sous 8 ohms, entrée aux.

Les mesures sur entrée phono :

Distorsion à 2x1w sous 8 ohms, entrée phono.

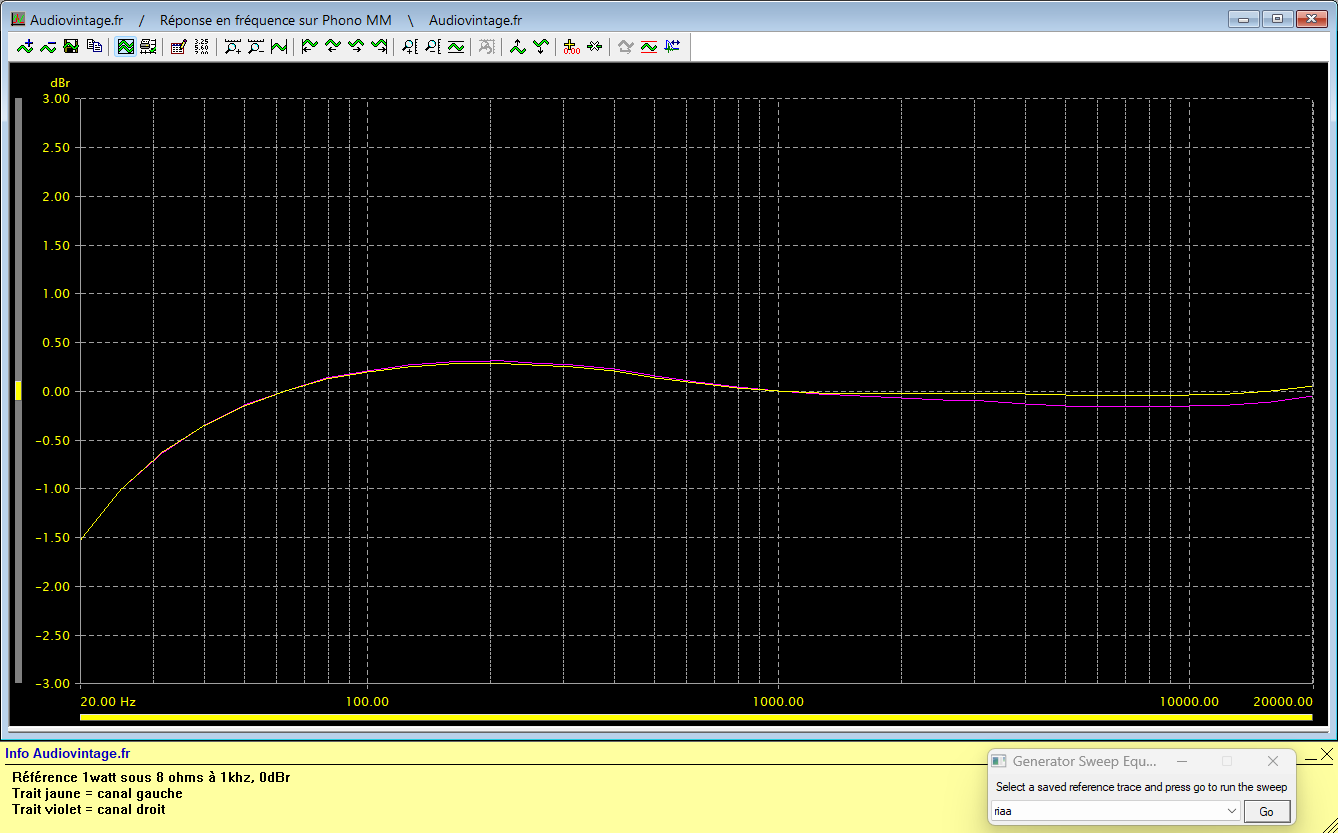

Réponse en fréquence à 2x1w sous 8 ohms, entrée phono.

Rapport signal bruit à 2x1w sous 8 ohms, entrée phono.

Rapport signal bruit à 2x35w sous 8 ohms, entrée phono.

Les mesures à l’oscilloscope :

Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms, entrée aux.
