Après être intervenu dans un Luxman M-4000A en 2023, je ne pensais pas en avoir un nouveau cette année. Il faut dire que la version A du M-4000, équipée de transistors Mosfet est plus que rare…

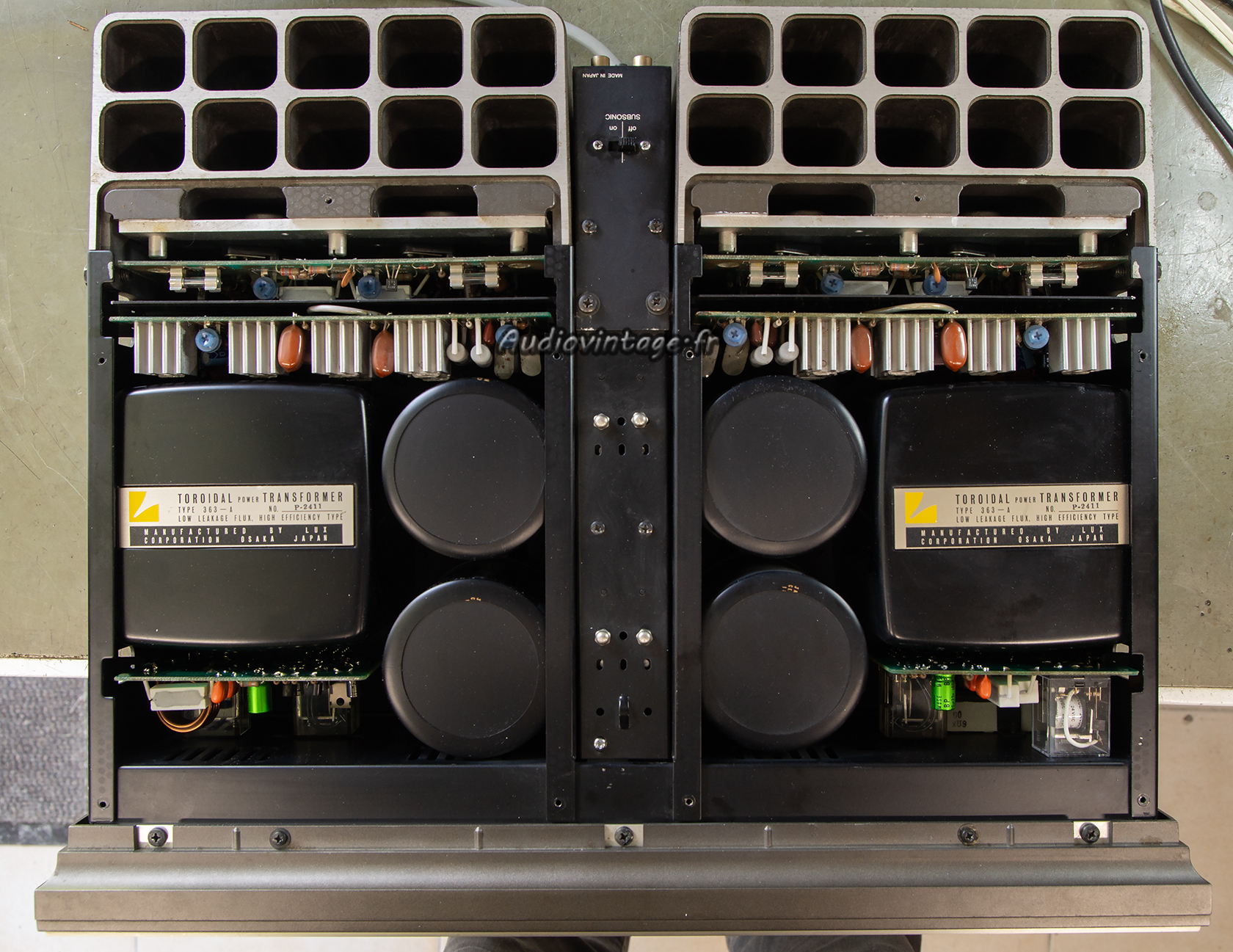

En voila un bel exemplaire, et en 220v cette fois-ci.
Il est fonctionnel, l’éclairage des vumètres est HS, et il m’est impossible de lui faire débiter de la puissance sur mes résistances de charge sans relever une distorsion énorme.

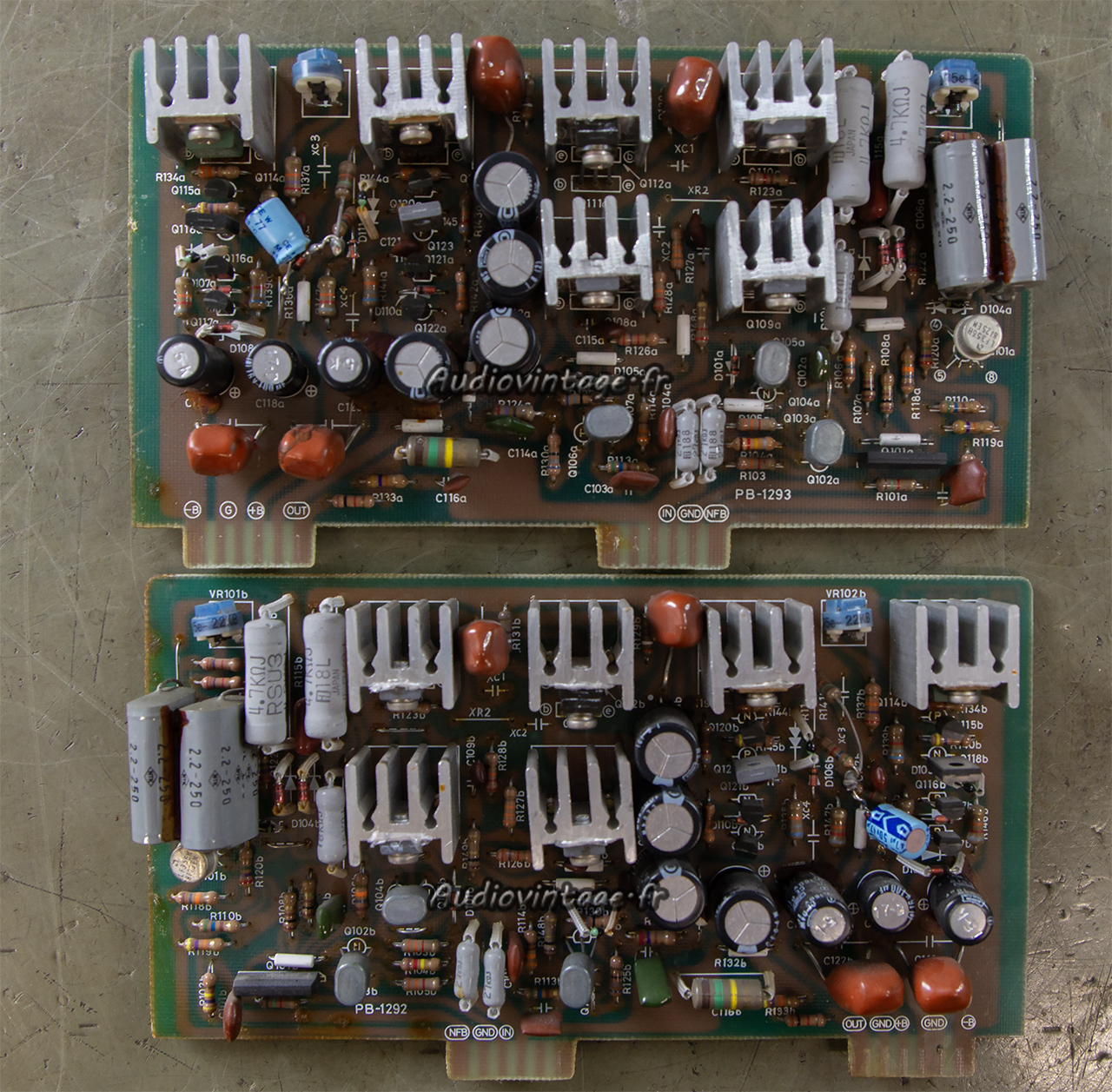

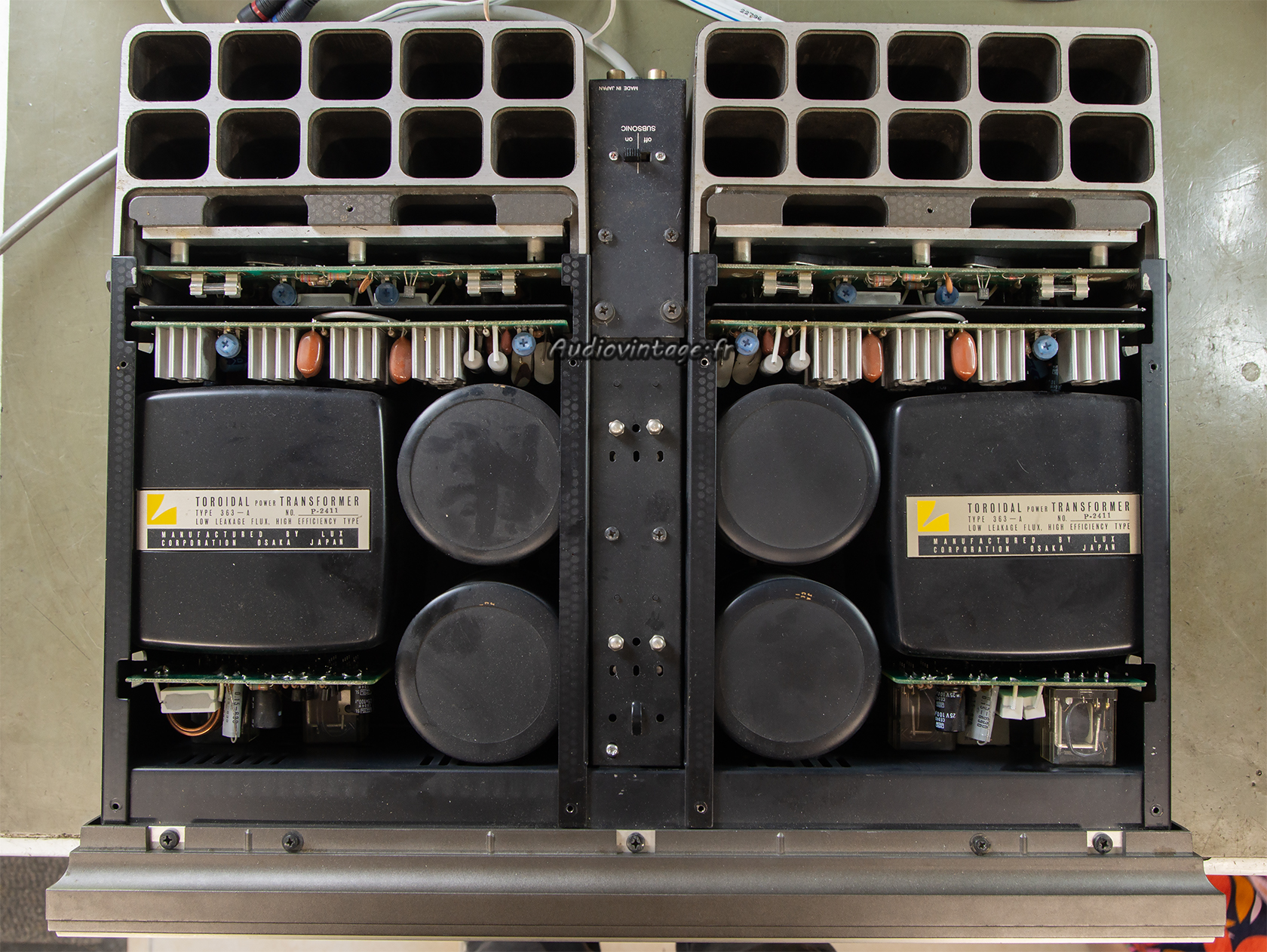

Retrait des circuits drivers. Une modification est visible sur chacun de ces circuits. Il est impossible de savoir si cette « correction » a été réalisée par Luxman ou par un intervenant externe.
Il n’existe aucune documentation technique utile pour cet appareil et dans cet exemplaire, je note des différences importantes pour certains composants par rapport au M-4000A dont je me suis occupé précédemment, et la c’est 100% d’origine.
Ces modifications seront donc laissées telles quelles si les mesures finales sont correctes (ce qui sera le cas).
Circuits révisés.

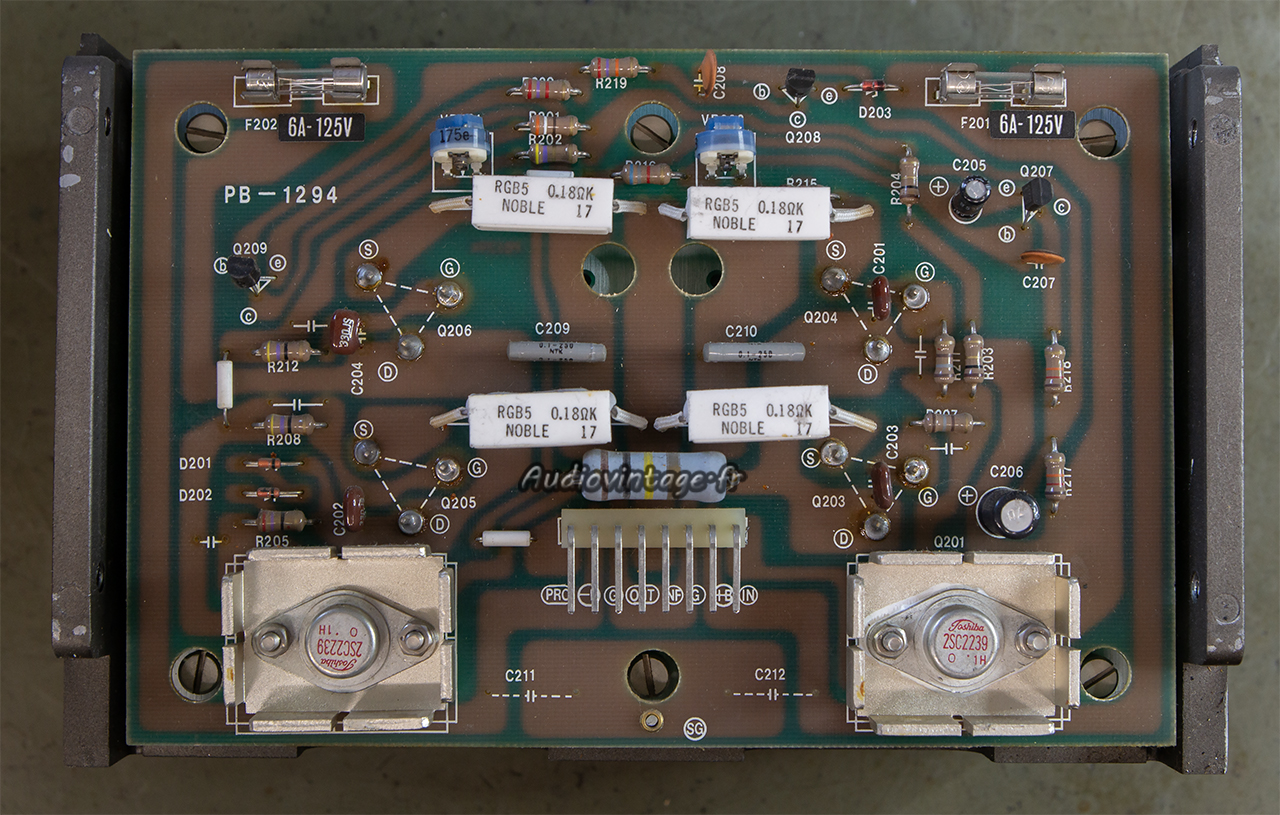

Un des deux circuits de « puissance ». Les deux condensateurs chimiques seront remplacés.

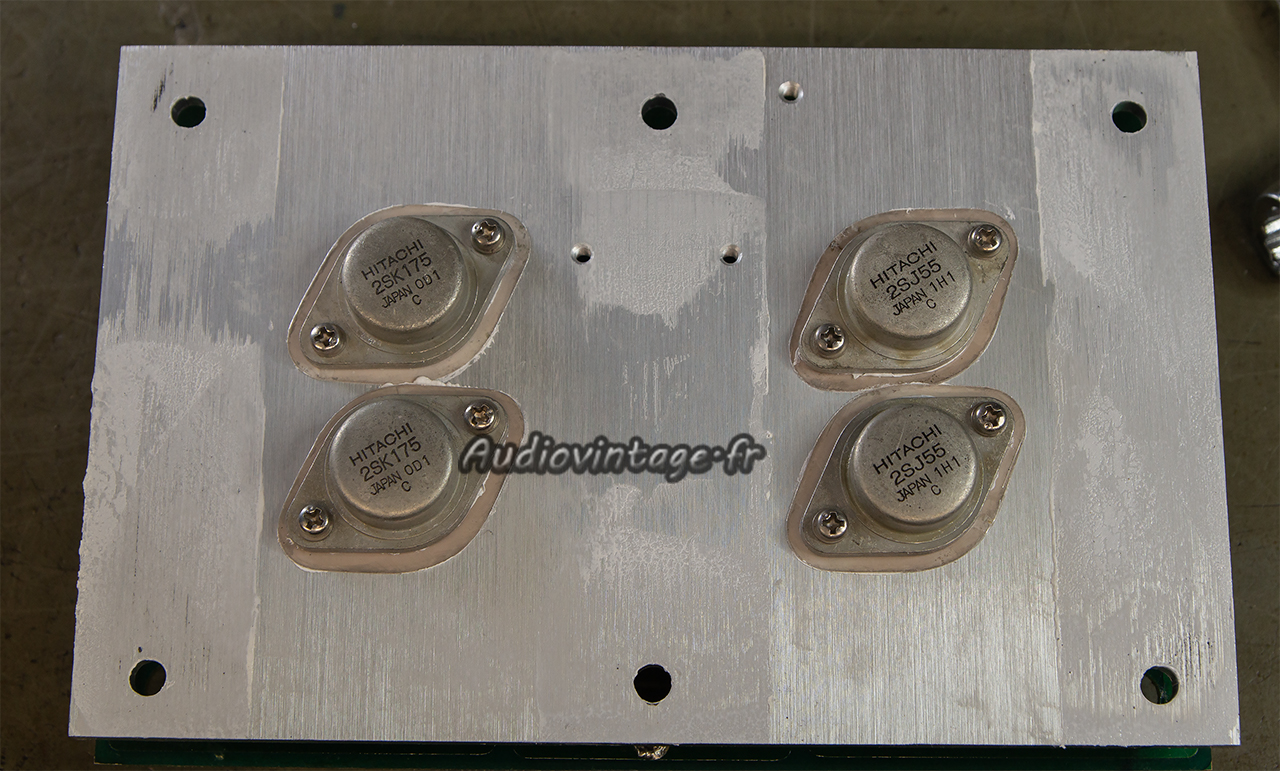

Les Mosfet sont testés puis remontés avec de la graisse fraiche et des micas neufs sur les deux canaux.

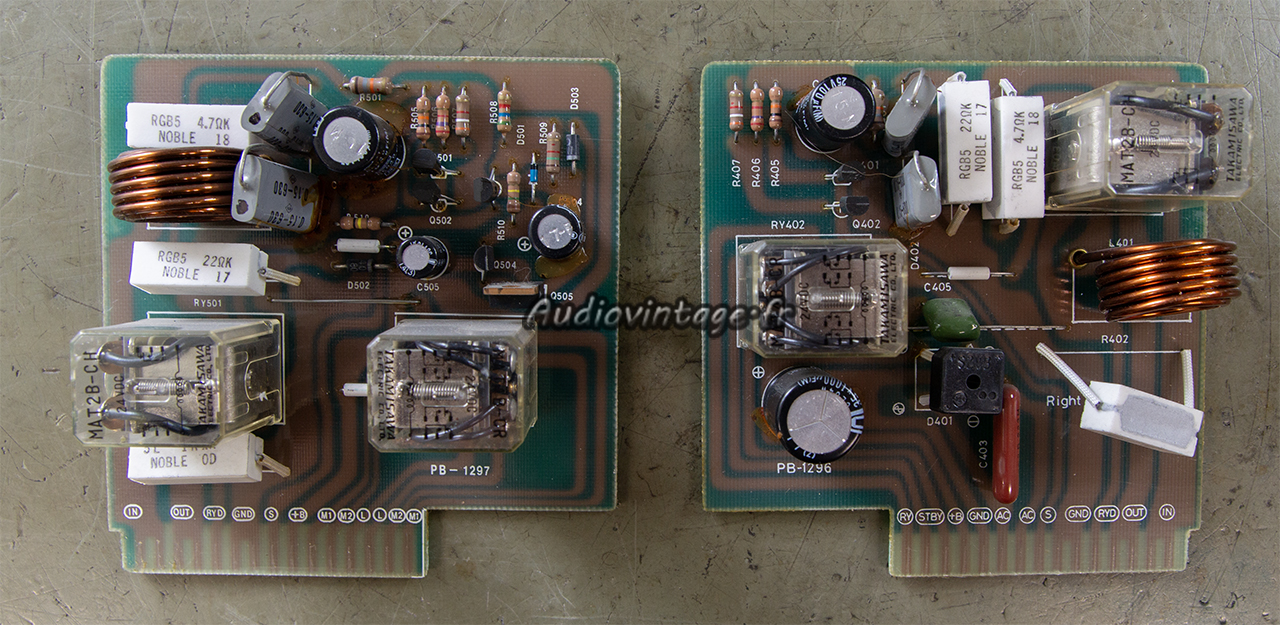

Les circuits de protection et de muting.

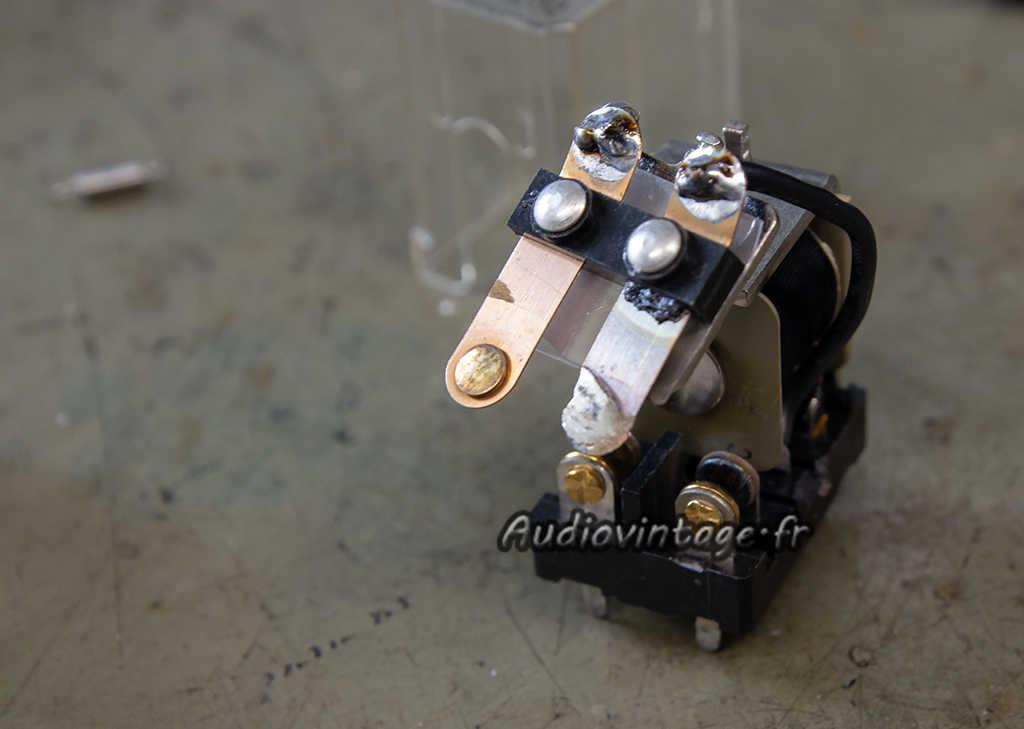

Petite surprise « du chef ». Ce relais à manifestement eu chaud et au lieu de le remplacer, un bricolage a été fait sur le contact endommagé. Poubelle.
Circuits révisés.
Le circuit d’alimentation des étages drivers.

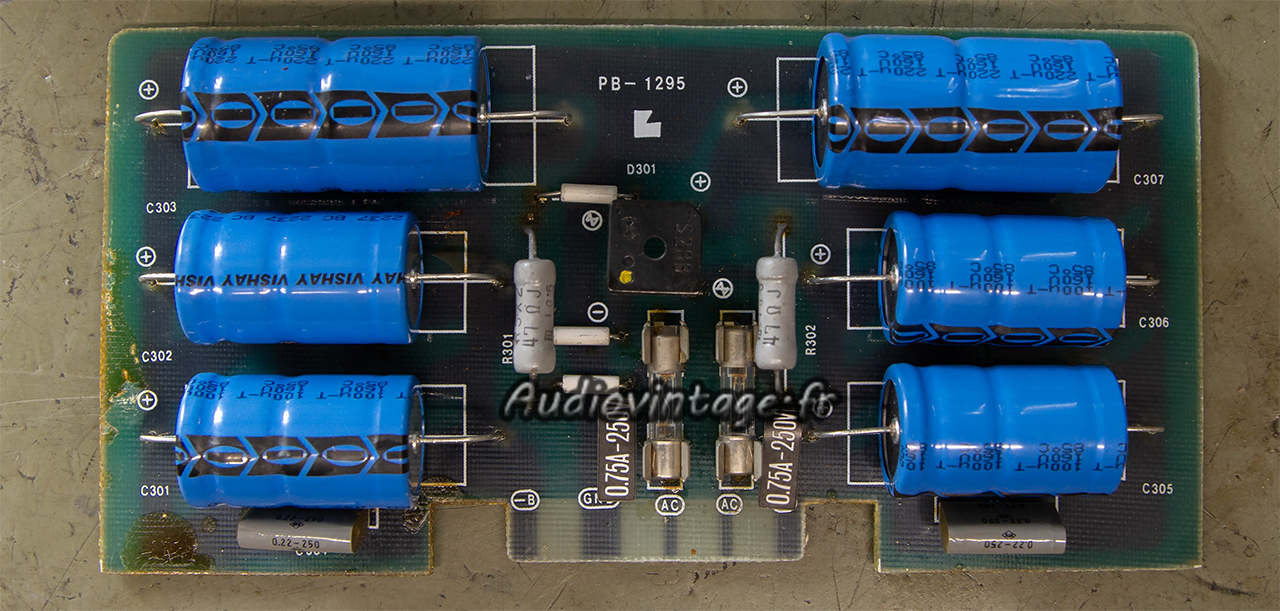

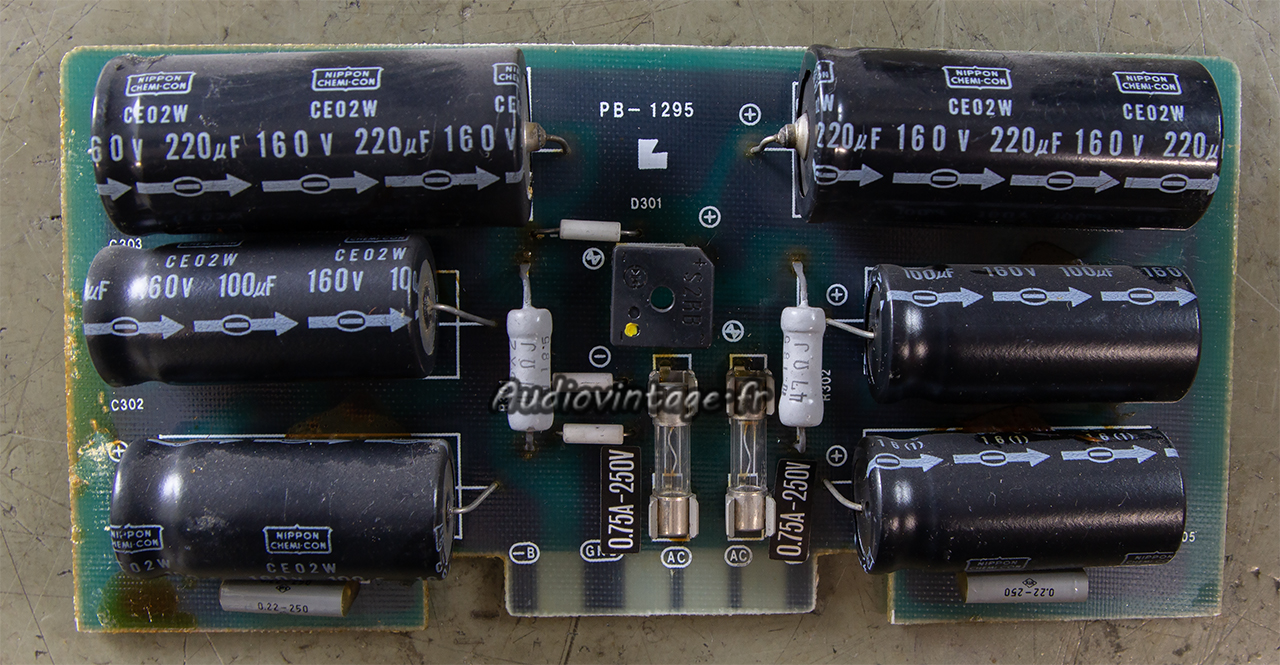

Condensateurs chimiques neufs.

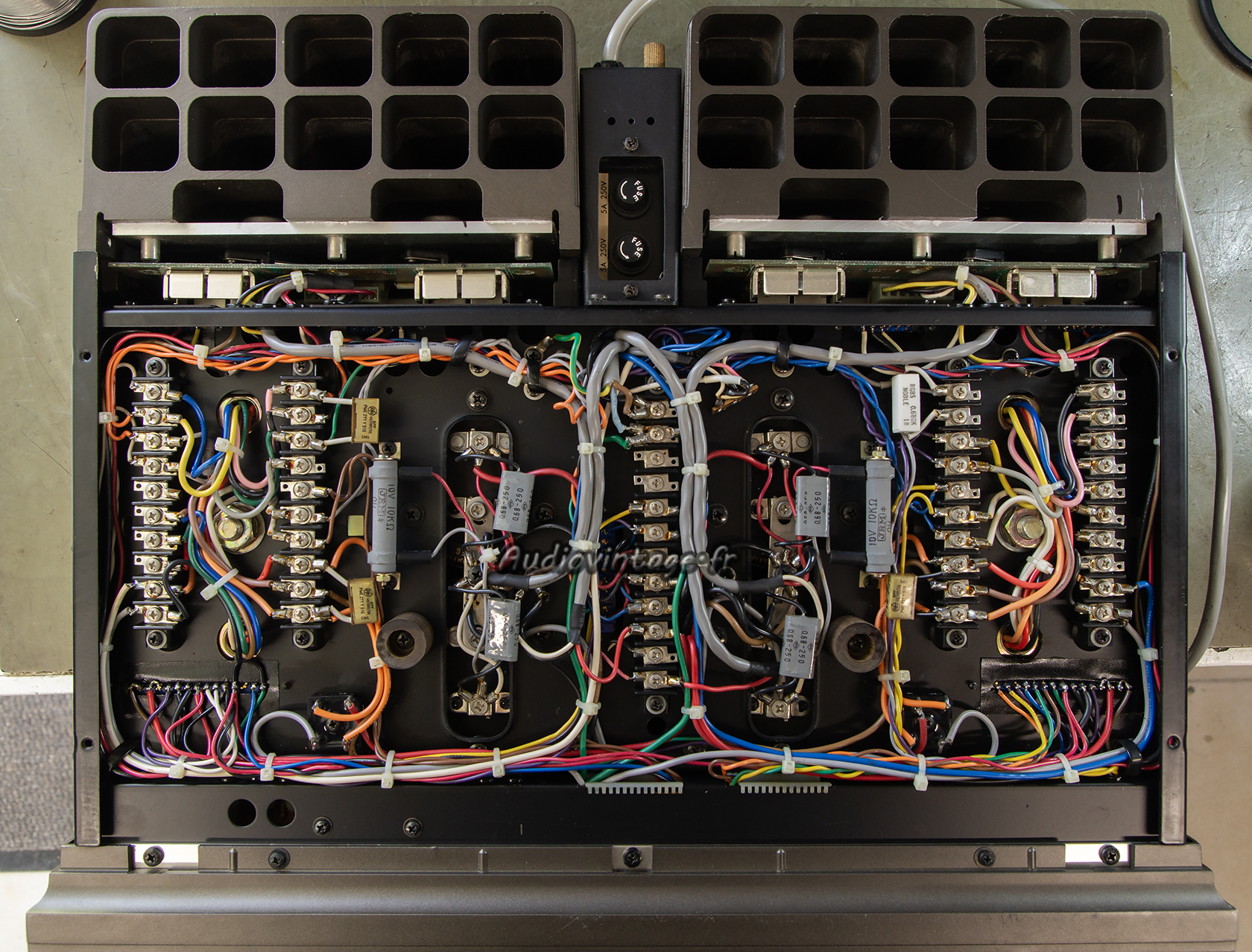

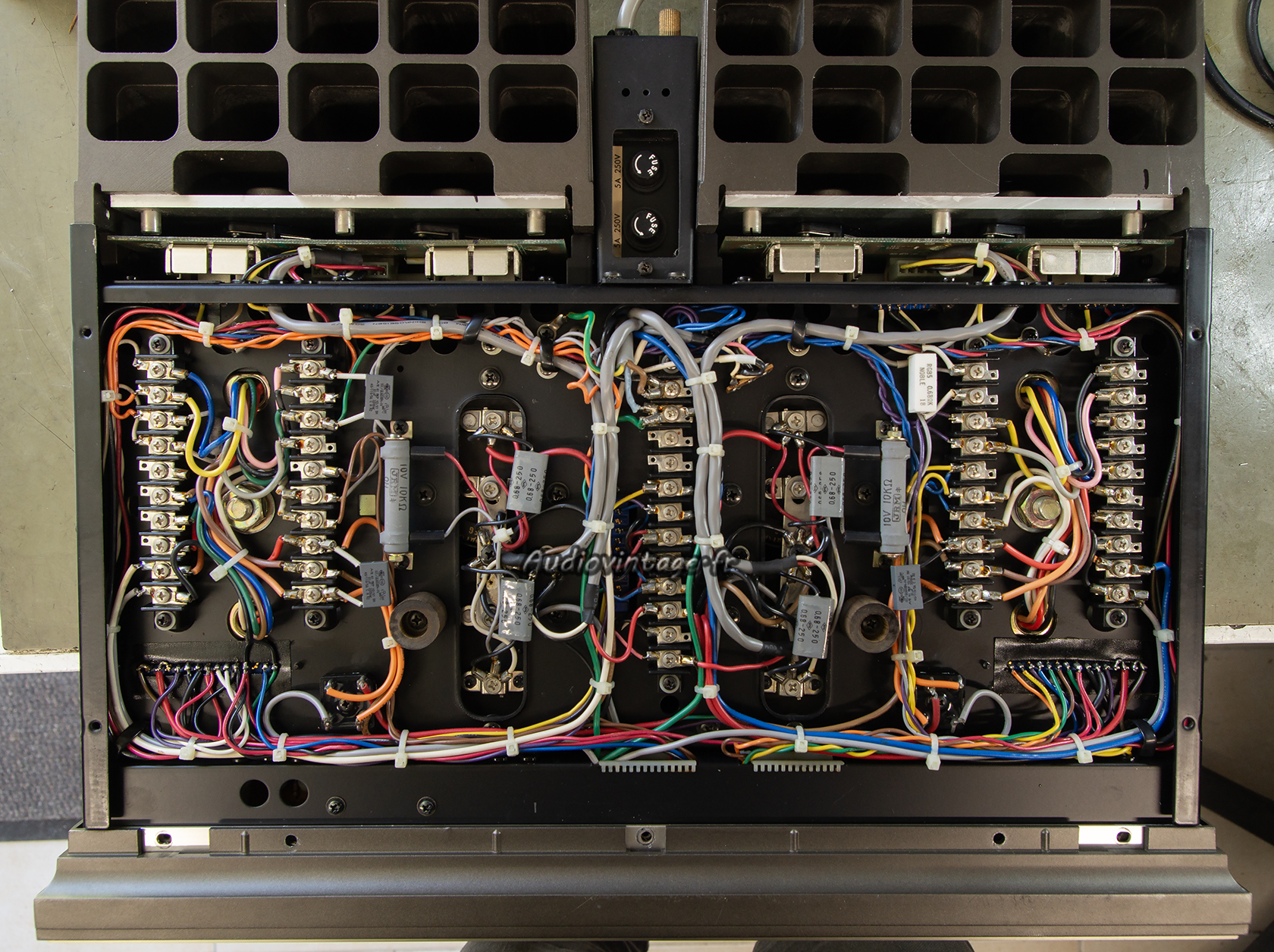

Derrière la façade, ce relais verra ses contacts désoxydés.
Et ce sera également l’occasion de remplacer les ampoules des vumètres.
Sous l’appareil, les condensateurs Rifa sont remplacés.
Les courants de repos et les offsets sont réglés. Terminé.
Les mesures :
Les mesures ne sont… que des mesures.
Elles ne permettent donc pas (sauf cas flagrant) de dire si un appareil est bon ou mauvais.
Ces mesures sont réalisées pour vérifier que l’intervention réalisée est correcte et que je ne suis pas passé à côté d’un souci en devenir, pas encore audible mais notable lors de l’usage d’un banc de mesure audio professionnel.
Les différents paramètres à prendre en compte peuvent amener à une mauvaise interprétation des résultats. Ne choisissez donc pas votre prochain achat en fonction de mesures mais en fonction de votre oreille 😊
Les mesures (entrée directe) :

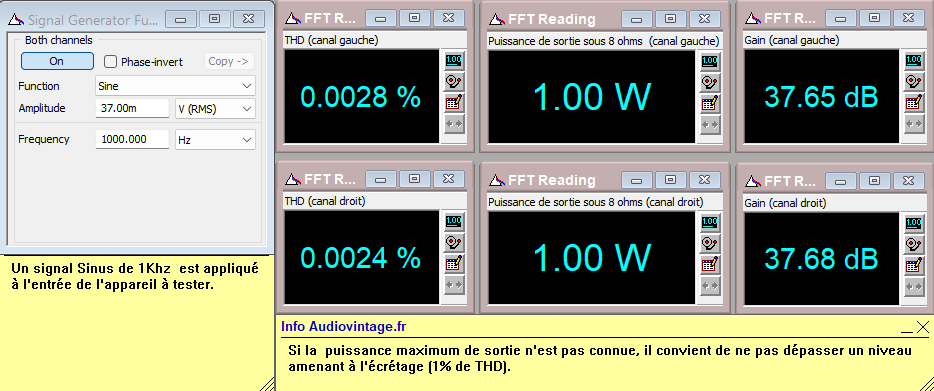

Distorsion à 2x1w sous 8 ohms.
Distorsion à 2x180w sous 8 ohms.
Réponse en fréquence à 2x1w sous 8 ohms.
Rapport signal bruit à 2x1w sous 8 ohms.
Rapport signal bruit à 2x180w sous 8 ohms.
Les mesures à l’oscilloscope :

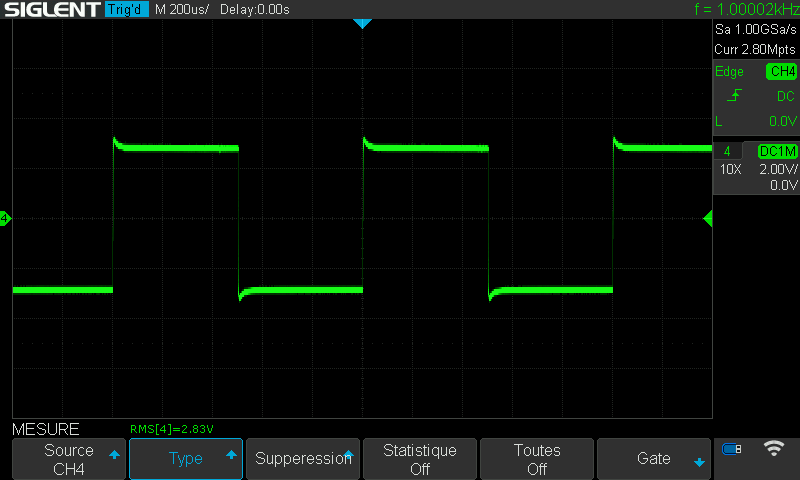

Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms.
