Curieusement, le Sansui AU-6500 n’a jamais encore eu droit à un compte rendu sur Audiovintage.
Bon, vous voyez ou je veux en venir bien sur…

Sansui AU-6500
Sansui AU-6500

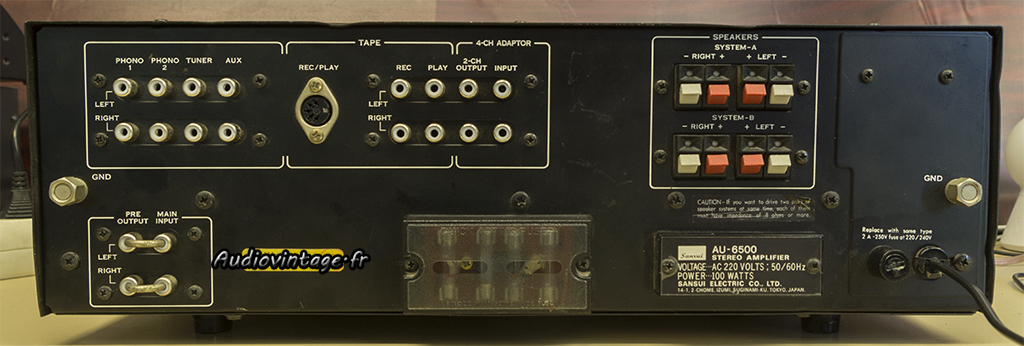

Il s’agit donc d’un Sansui AU-6500 (surprise !)

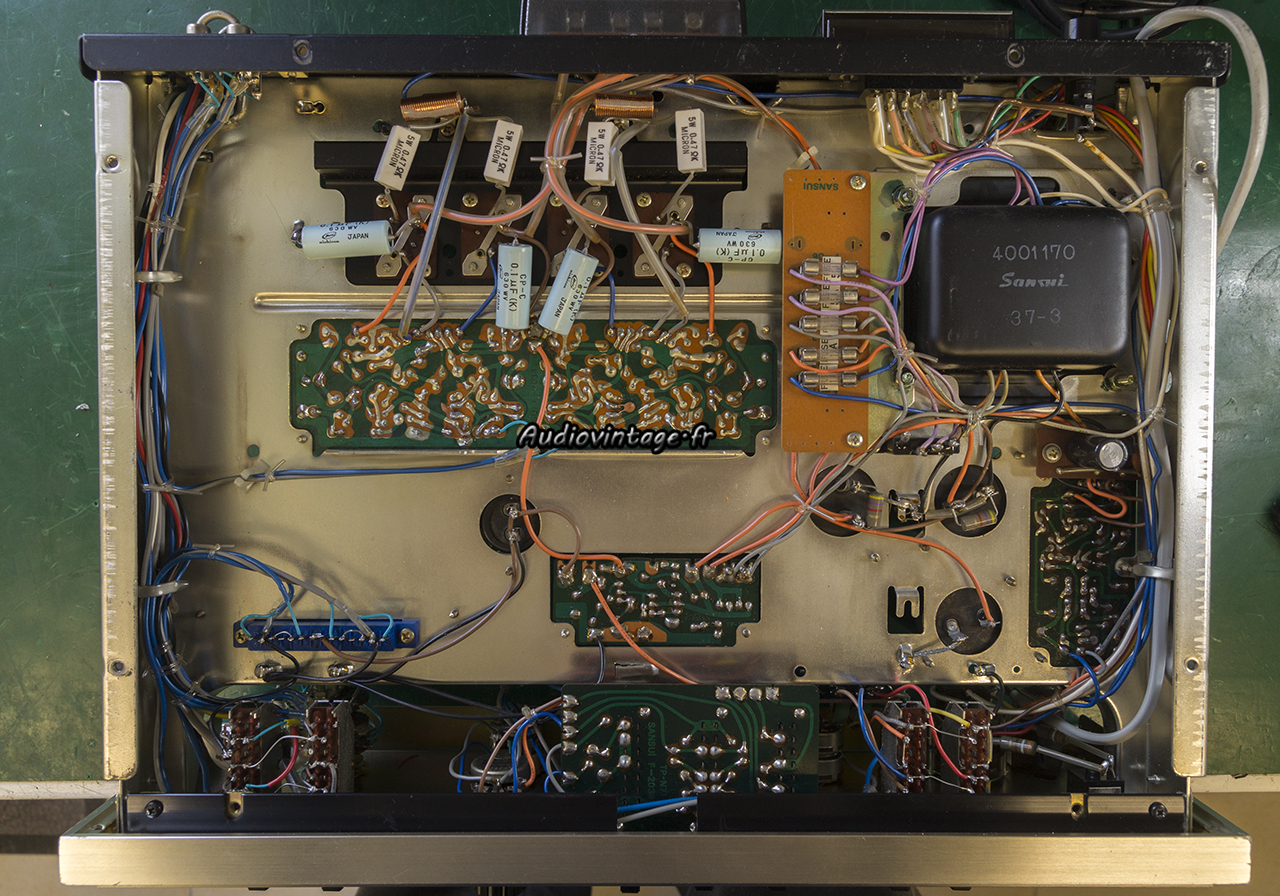

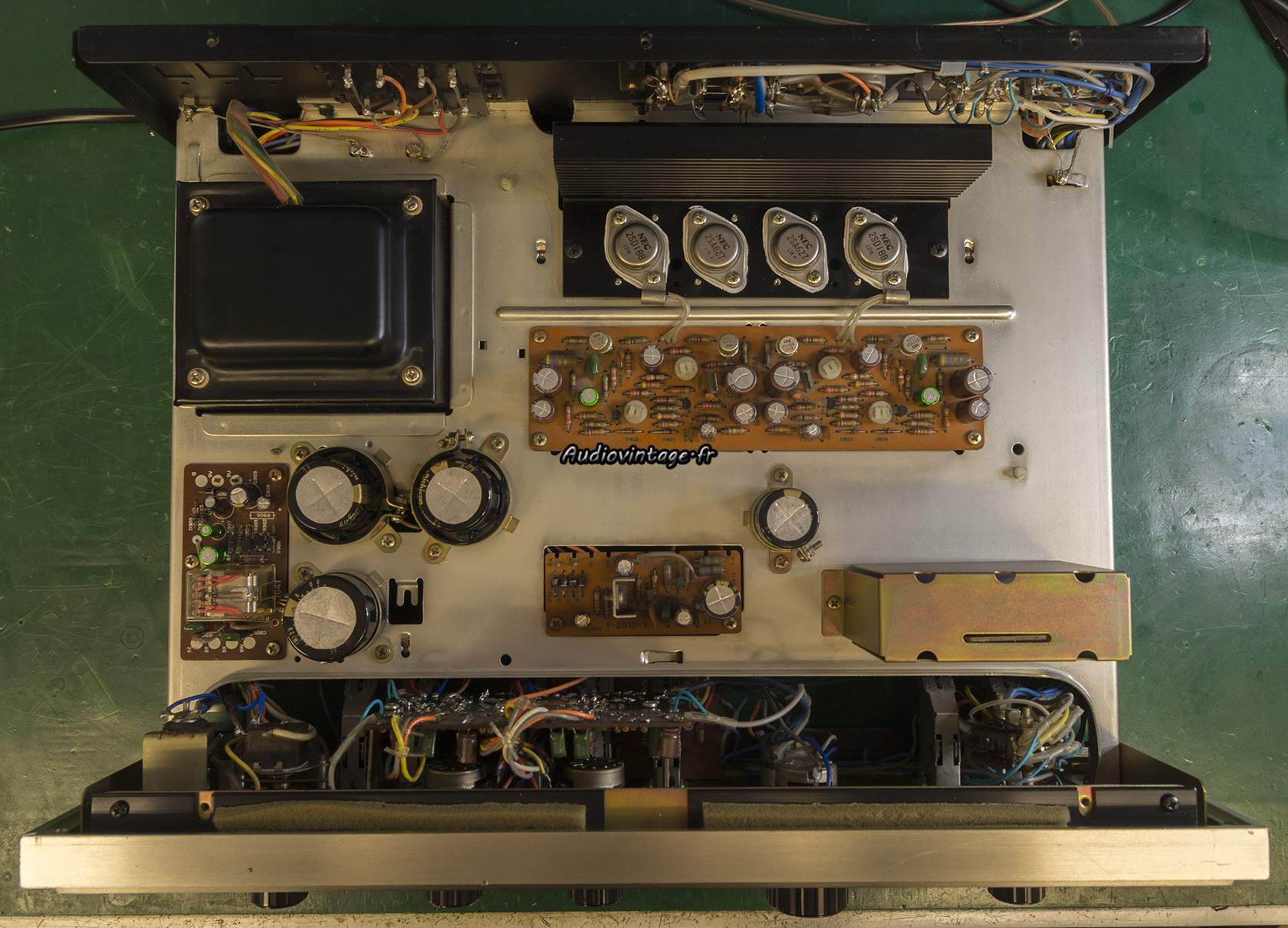

Cet exemplaire fonctionne et n’a pas de gros soucis. Il souffre uniquement de son grand âge et va donc avoir droit à une révision complète.

Sansui AU-6500

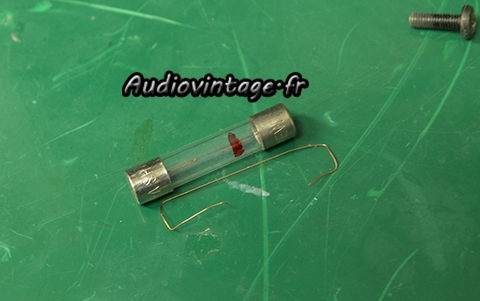

Le seul « bricolage » trouvé dans l’appareil. Pas de papier alu ou de fil de fer de 2mm de diamètre, ce n’est pas si mal 🙂

Sansui AU-6500

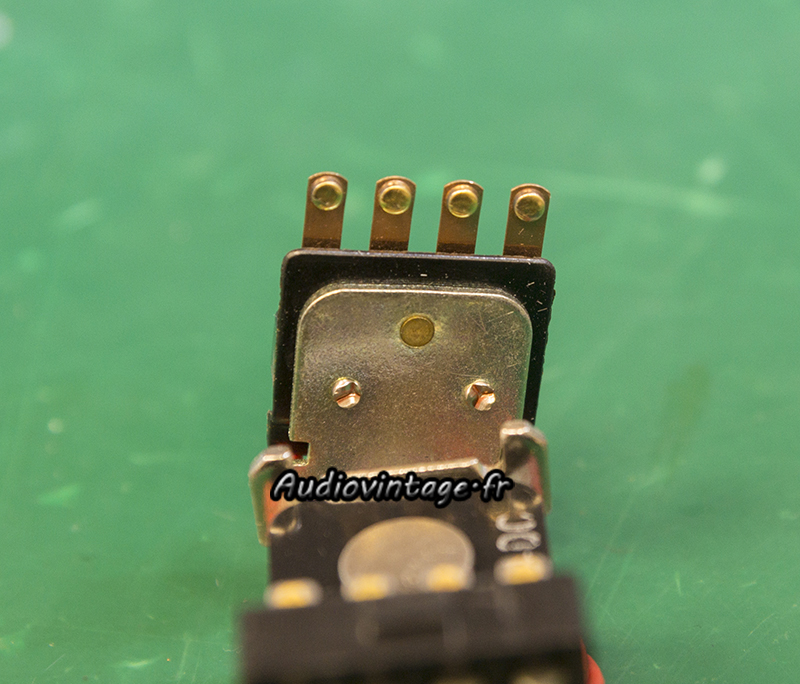

Voici le connecteur femelle du circuit phono.

Sansui AU-6500
Le même après un bon nettoyage, Cela ne va pas fonctionner plus mal, au contraire !

Sansui AU-6500

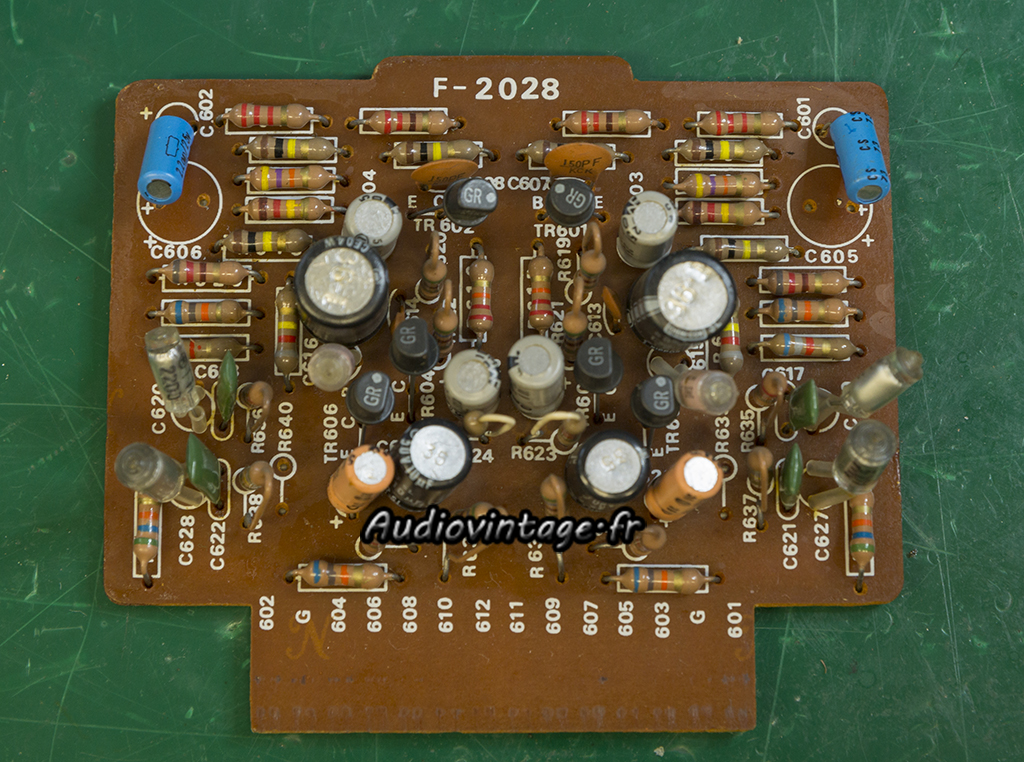

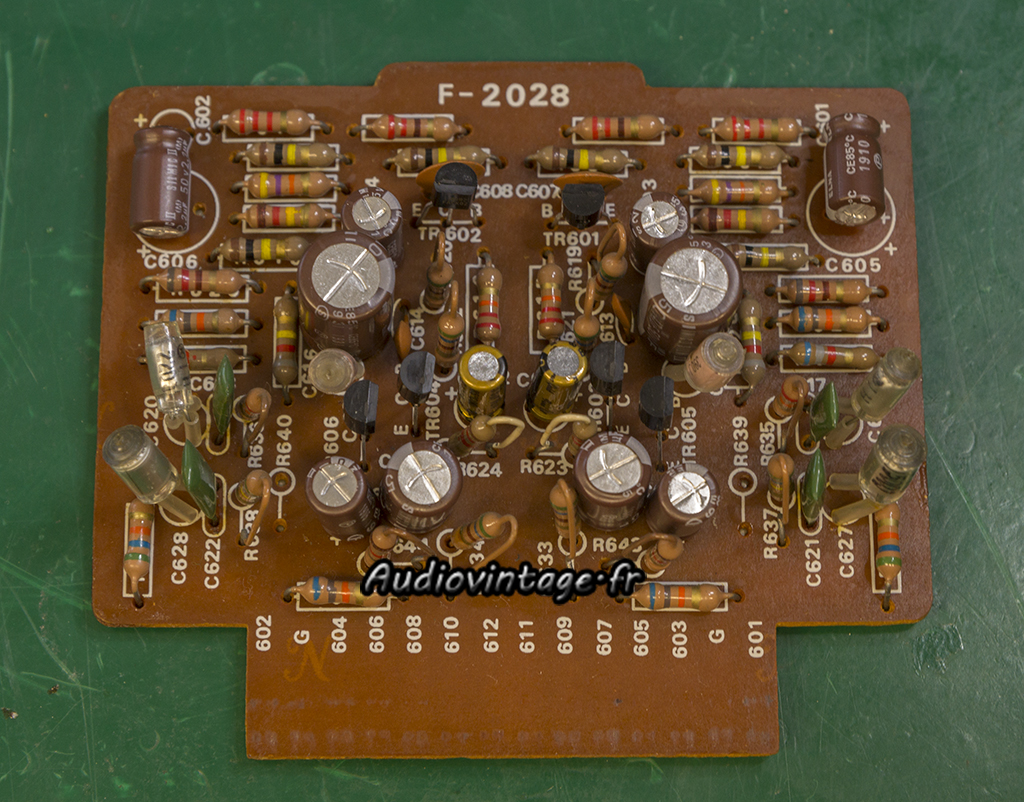

Le circuit phono en lui-même, identique au circuit se trouvant dans le grand frère de l’AU-6500, l’AU-7500.

Sansui AU-6500
Tous les condensateurs chimiques et les transistors sont remplacés.

Sansui AU-6500

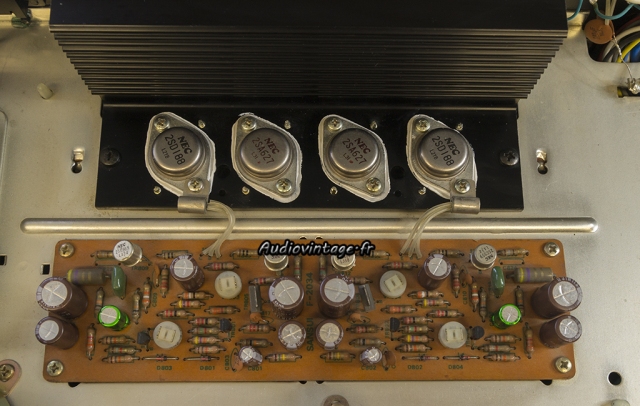

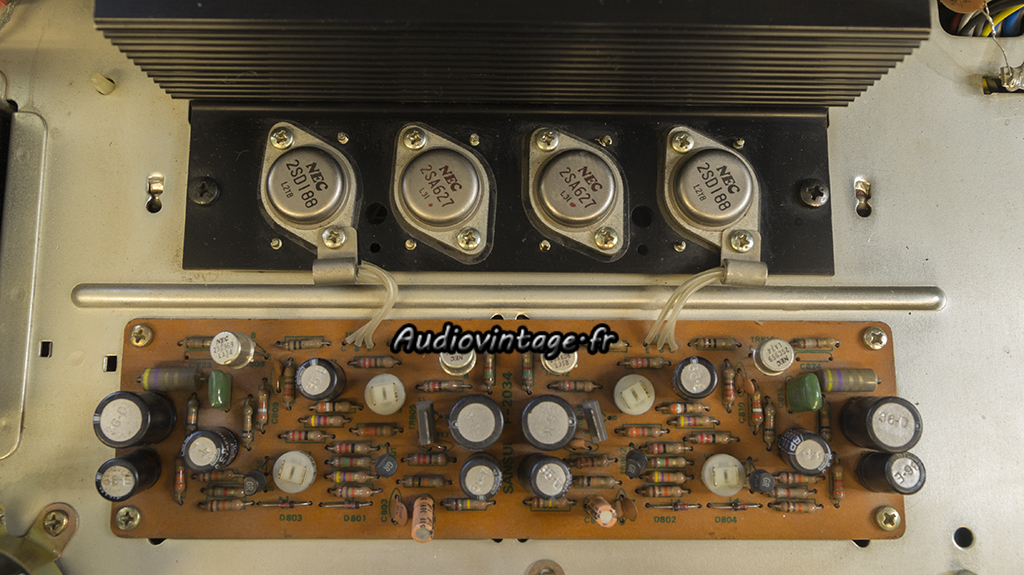

Le circuit d’amplification final.

Sansui AU-6500

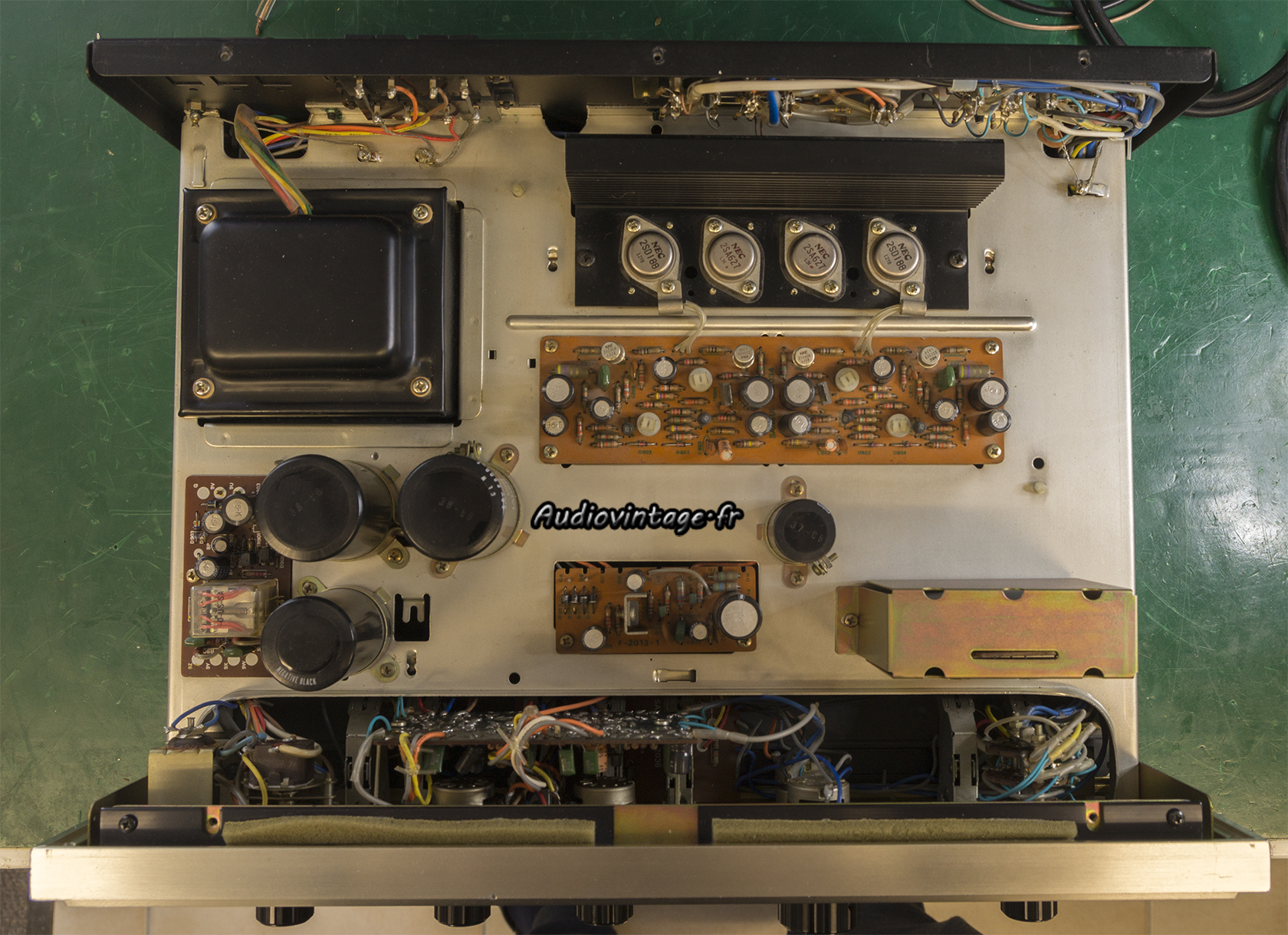

Tous les condensateurs chimiques ont été remplacés ainsi que certains transistors. Sur le radiateur, les transistors de puissances ont été démontés, nettoyés, contrôlés et remontés sur des micas neufs accompagnés de crème graisse fraîche (c’est bientôt l’heure du repas 🙂 ).

Sansui AU-6500

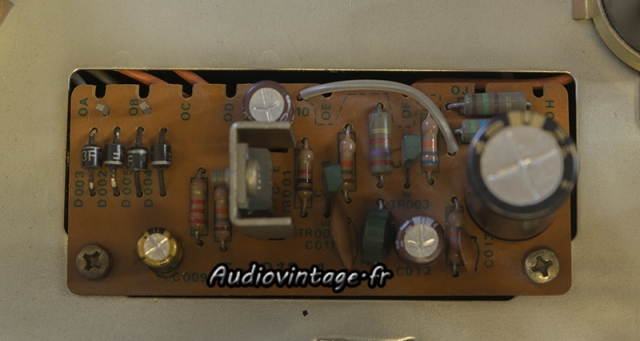

Le circuit d’alimentation.

Sansui AU-6500

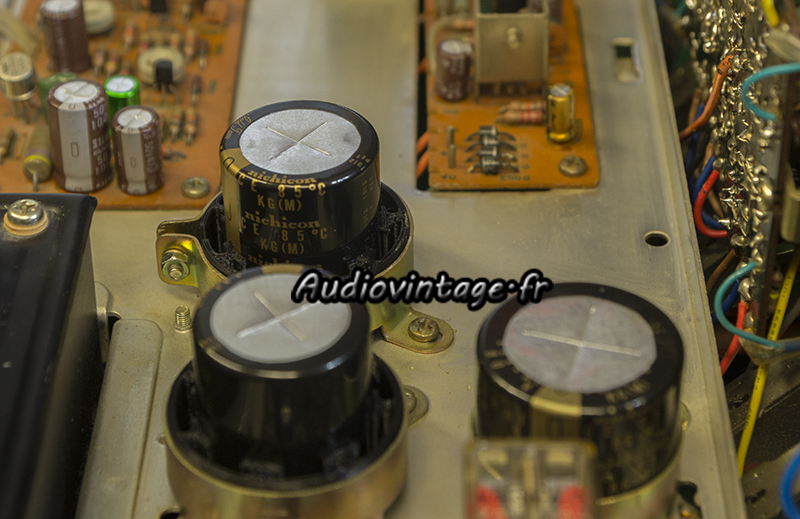

Condensateurs neufs.

Sansui AU-6500

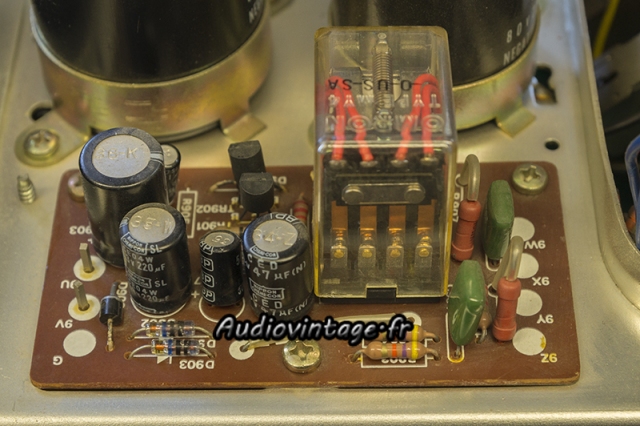

Le circuit de muting et de protection.

Sansui AU-6500

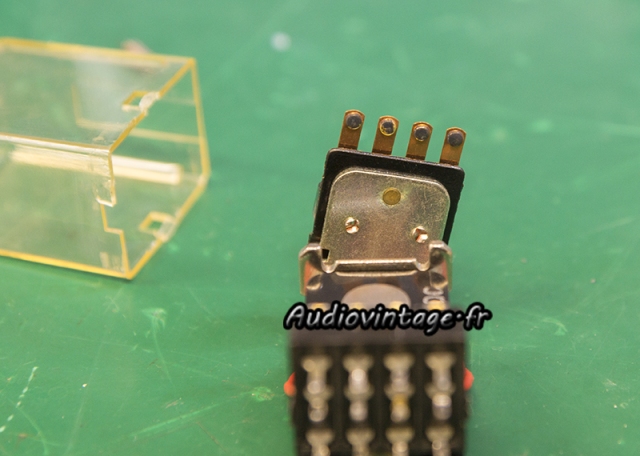

Ceci est un relais encrassé. Vaporiser du nettoyant contact n’a AUCUNE action ici. Il faut nettoyer mécaniquement les contacts, et s’ils sont en bon état, on peut ensuite remonter le relais dans l’appareil.

Sansui AU-6500
Contacts propres et en bel état, il est bon pour le service.

Sansui AU-6500

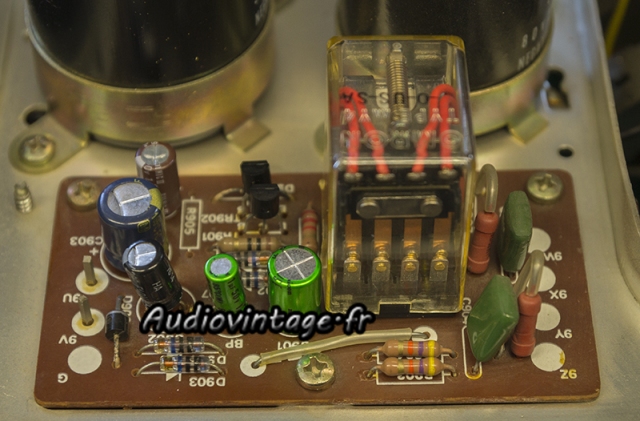

Relais remonté et condensateurs chimiques remplacés.

Sansui AU-6500

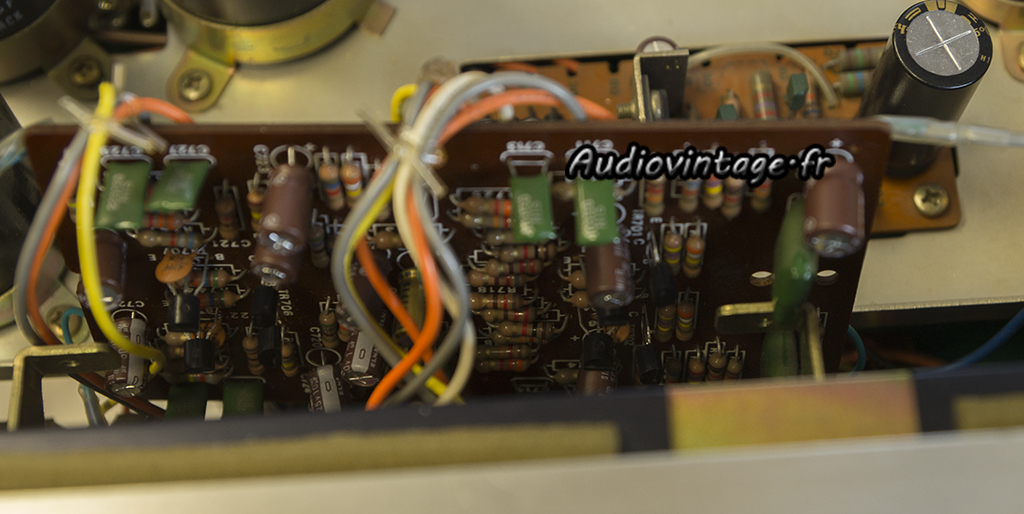

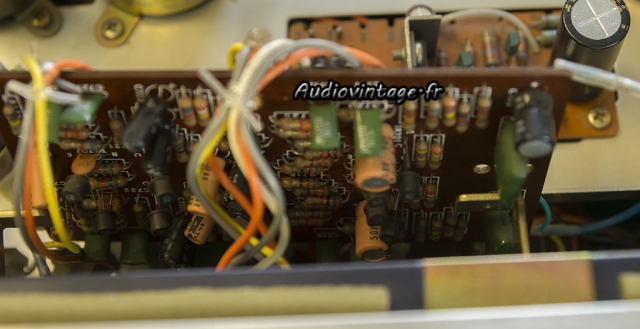

Le circuit de tonalité, pas très visible sans dessouder un paquet de fils. Il est possible d’intervenir dans cette position si on est patient et si on a les bons outils !

Sansui AU-6500
La totalité des transistors et des condensateurs chimiques ont été remplacés.

Sansui AU-6500
Les « canettes » originales.

Sansui AU-6500
Les nouvelles en place, montées sur des adaptateurs imprimés en 3D.

Sansui AU-6500
Sansui AU-6500
Commandes nettoyés, appareil réglé.

Sansui AU-6500

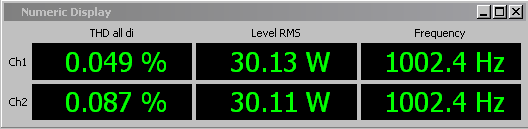

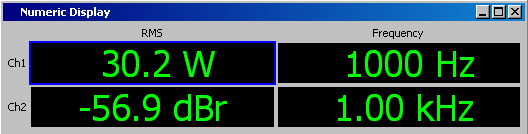

Distorsion à puissance nominale sous 8 ohms, entrée aux.

Sansui AU-6500

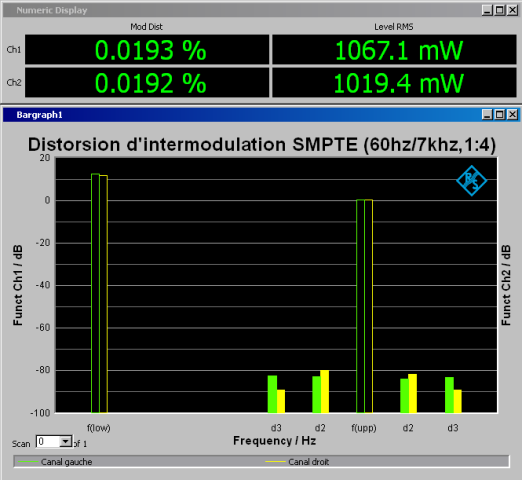

Distorsion d’Intermodulation relevée à 2x1w sous 8 ohms, entrée aux.

Sansui AU-6500
Diaphonie à puissance nominale sous 8 ohms et à 1khz, entrée aux, cnala gauche vers canal droit.
Lors des futurs compte rendus, cette mesure évoluera avec la présentation de la diaphonie de chacun des deux canaux.

Sansui AU-6500
Réponse en fréquence sous 8 ohms (1w à 1khz) entrée aux.

Sansui AU-6500
Rapport signal bruit sous 8 ohms (20w à 1khz) entrée aux, pondération A.
Lors des futurs compte rendus, cette mesure évoluera. Une mesure fixe sera effectuée à 1khz, un “sweep” de 20hz à 20khz n’ayant finalement aucun intérêt sur un rapport signal/bruit.

Sansui AU-6500

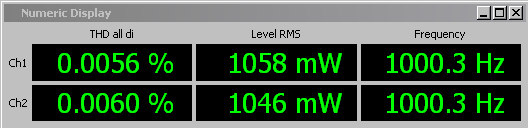

Distorsion relevée à 2x1w sous 8 ohms, entrée phono.

Sansui AU-6500

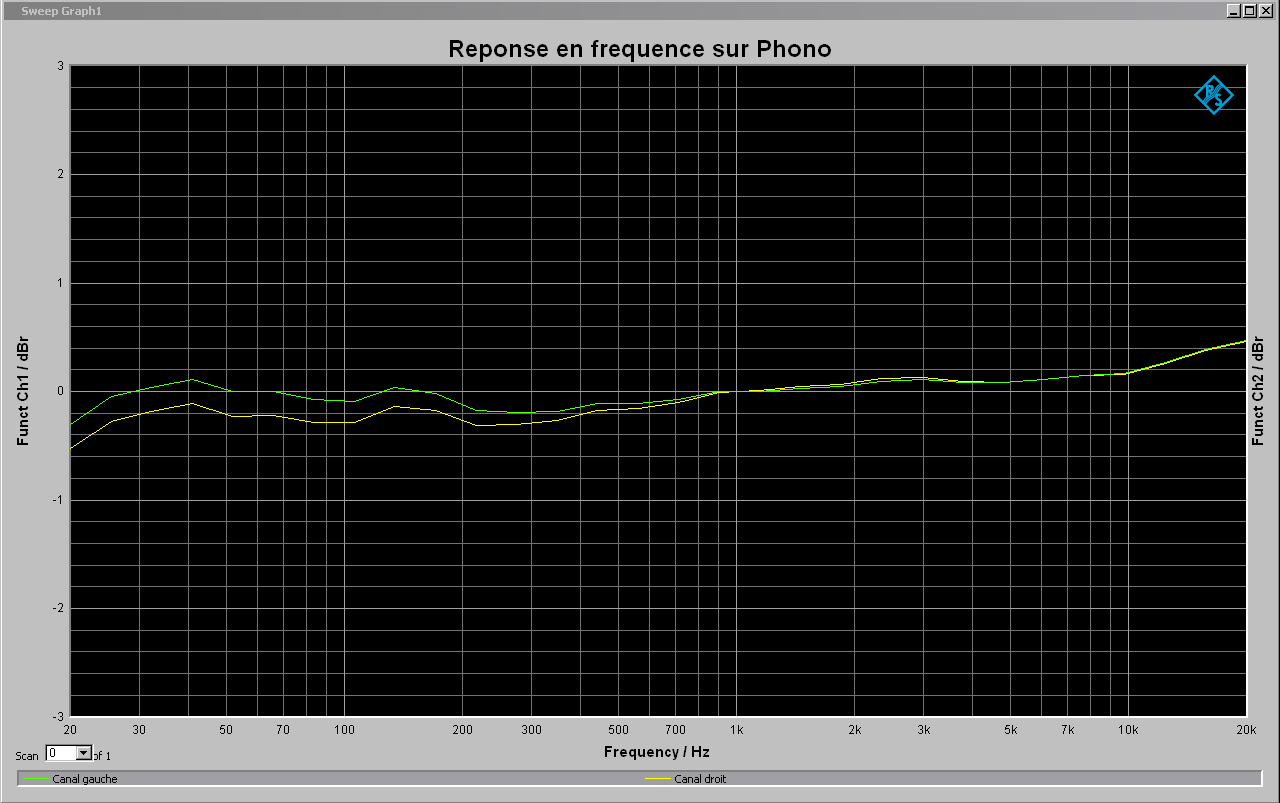

Réponse en fréquence sous 8 ohms (1w à 1khz) entrée phono.

Sansui AU-6500
Rapport signal bruit sous 8 ohms (20w à 1khz) entrée phono, pondération A.
Lors des futurs compte rendus, cette mesure évoluera. Une mesure fixe sera effectuée à 1khz, un “sweep” de 20hz à 20khz n’ayant finalement aucun intérêt sur un rapport signal/bruit.

Sansui AU-6500
Sansui AU-6500
Sansui AU-6500
Sansui AU-6500
Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms, entrée Aux.

Sansui AU-6500

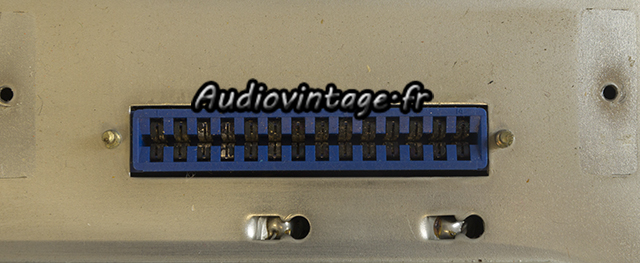

Connectique.
