Pioneer SA-608

Pioneer SA-608 : présentation soignée, la clef du succès.
Remise en état d’un Pioneer SA-608, amplificateur de la série proposant un afficheur fluoroscan.

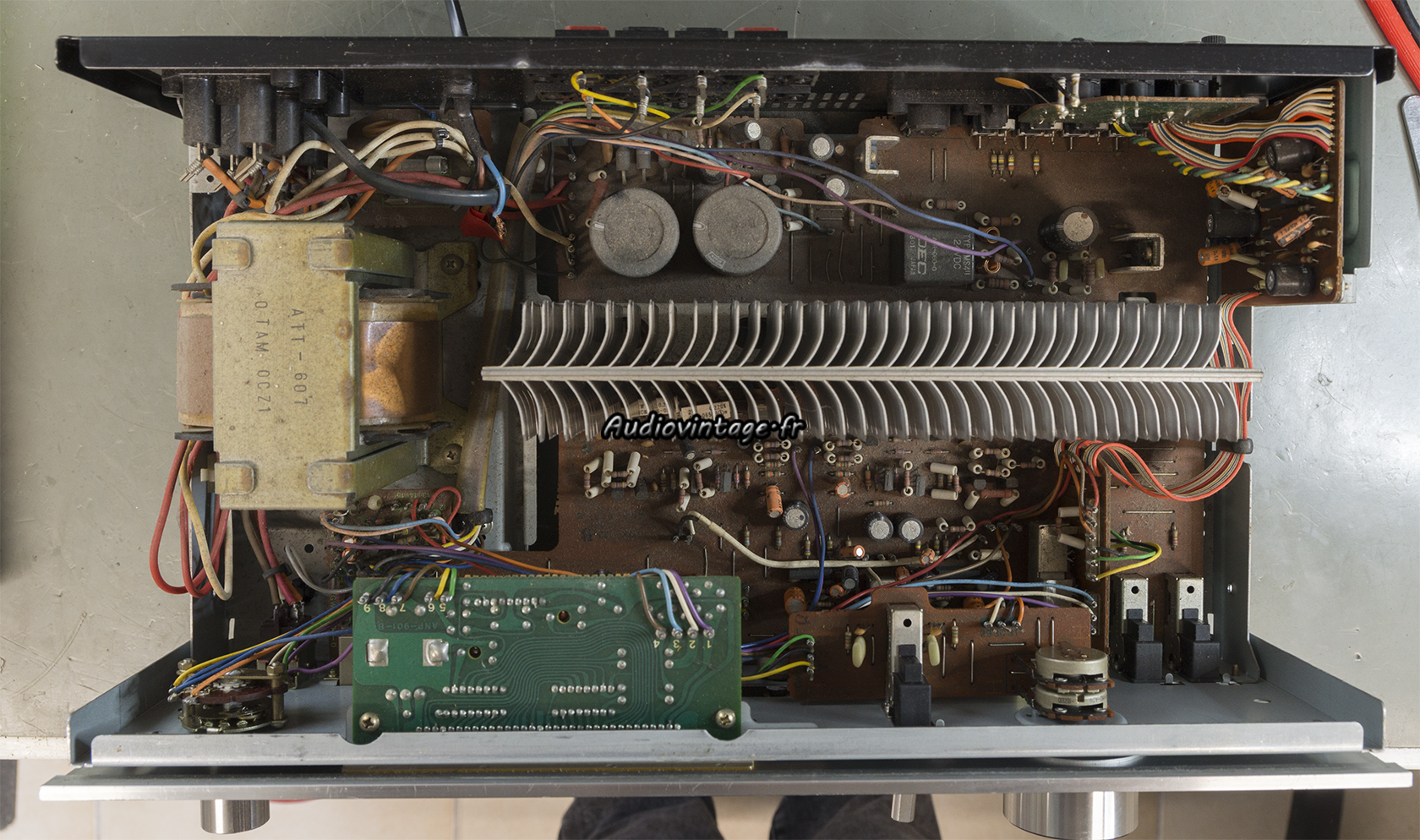

Pioneer SA-608 : à son arrivée.
Comme me l’a indiqué le propriétaire, le Pioneer ne fonctionne plus. A l’allumage, l’appareil consomme, mais il n’y aucun affichage et le relais ne commute pas.
Cette série de Pioneer, aussi appréciée soit-elle, n’est pas d’une construction extraordinaire, et le plus gros souci reste l’état des soudures, généralement en très mauvais état, ce qui est le cas de cet exemplaire, et c’est ce qui explique sa panne.
Et encore, on a de la chance ici, car les gros modèles de la série, et particulièrement le SA-9800, qui culmine tout en haut de la gamme, culmine aussi tout en haut des problèmes avec entre autre, une alimentation généralement « cuite » de partout, y compris le circuit en lui-même.
Il ne faut donc pas s’attendre à une fiabilité aussi bonne que des Pioneer plus anciens, et garder raison (financièrement parlant) lors de l’achat d’un Pioneer de cette génération.

Pioneer SA-608 : bricolage dangereux !
Petite trouvaille bien dangereuse au passage, oui, c’est bien le câble d’alimentation, remplacé « à l’arrache », avec simplement les fils entortillés entre eux…

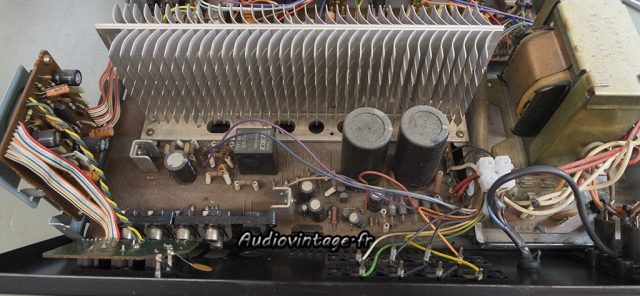

Pioneer SA-608 : alimentation et protection à revoir.
On ouvre l’appareil par l’arrière pour avoir accès à la section alimentation et protection. Vous noterez le domino provisoire, le câble d’alimentation sera remplacé par la suite.

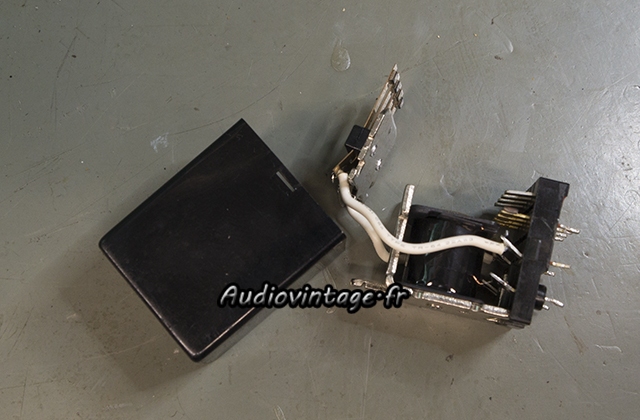

Pioneer SA-608 : nettoyage de relais.
Le relais est démonté et nettoyé.

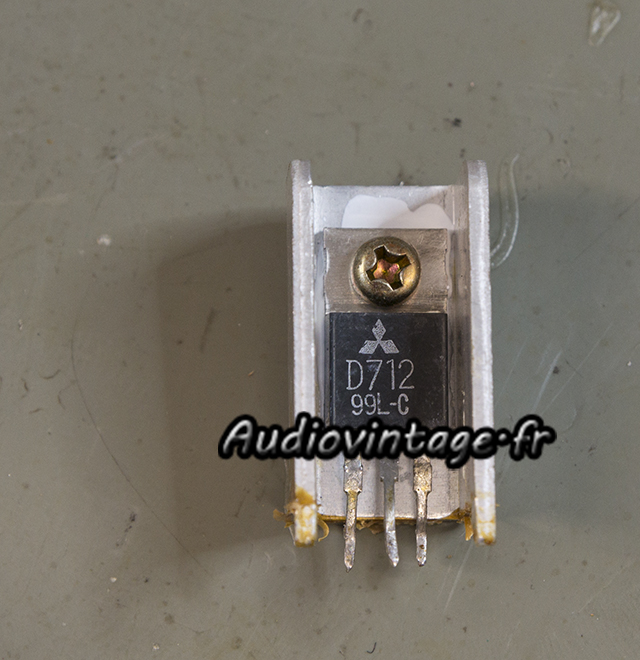

Pioneer SA-608 : graisse neuve.
Les transistors sont dessoudés, l’oxydation retirée, puis ils il sont remontés avec de la graisse fraiche.

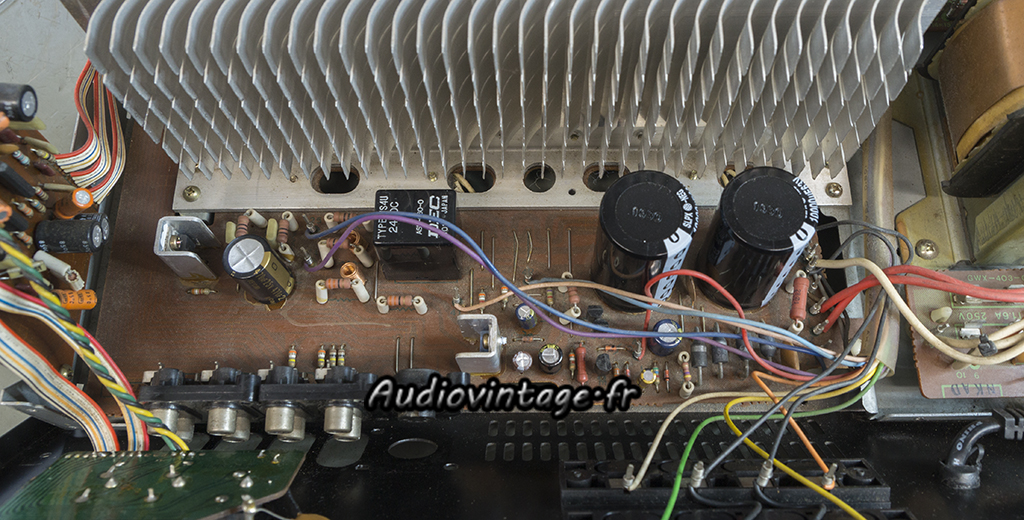

Pioneer SA-608 : alimentation et protection révisées.
Les condensateurs chimiques sont remplacés.

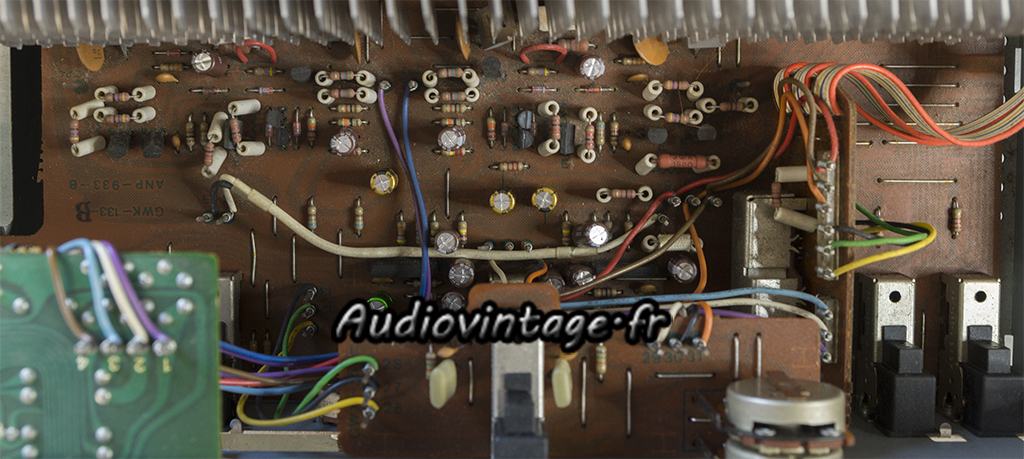

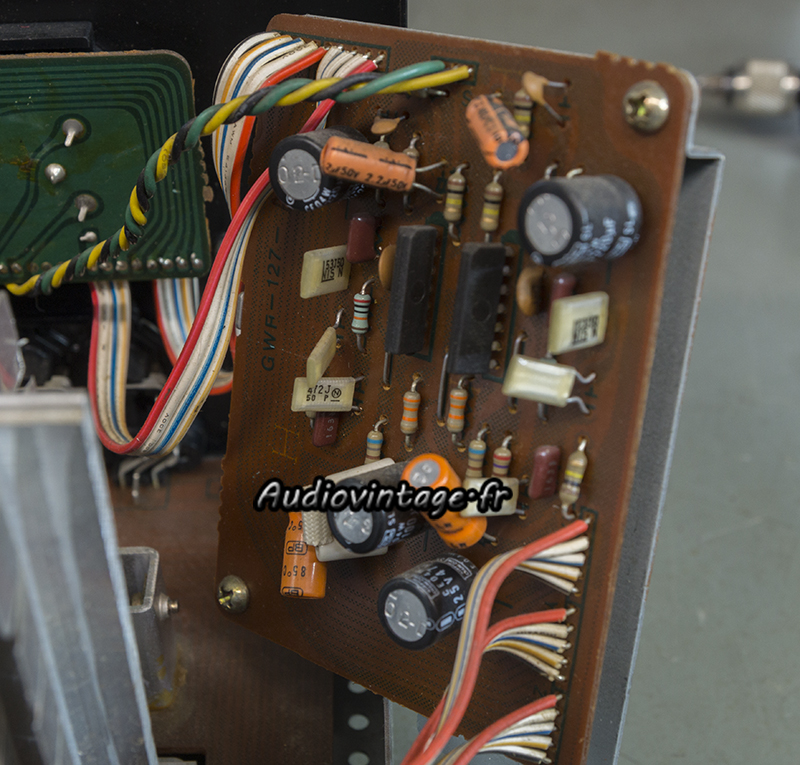

Pioneer SA-608 : étage phono à revoir.
Le circuit phono. Ici le plus gros du boulot est réalisé par deux circuits intégrés TA7136.

Pioneer SA-608 : étage phono révisé.
Condensateurs chimiques remplacés.

Pioneer SA-608 : condensateurs chimiques remplacés, ainsi que certains transistors.
A l’avant du radiateur, le circuit d’amplification. Ici aussi, les condensateurs chimiques sont été remplacés, tout comme certains transistors.

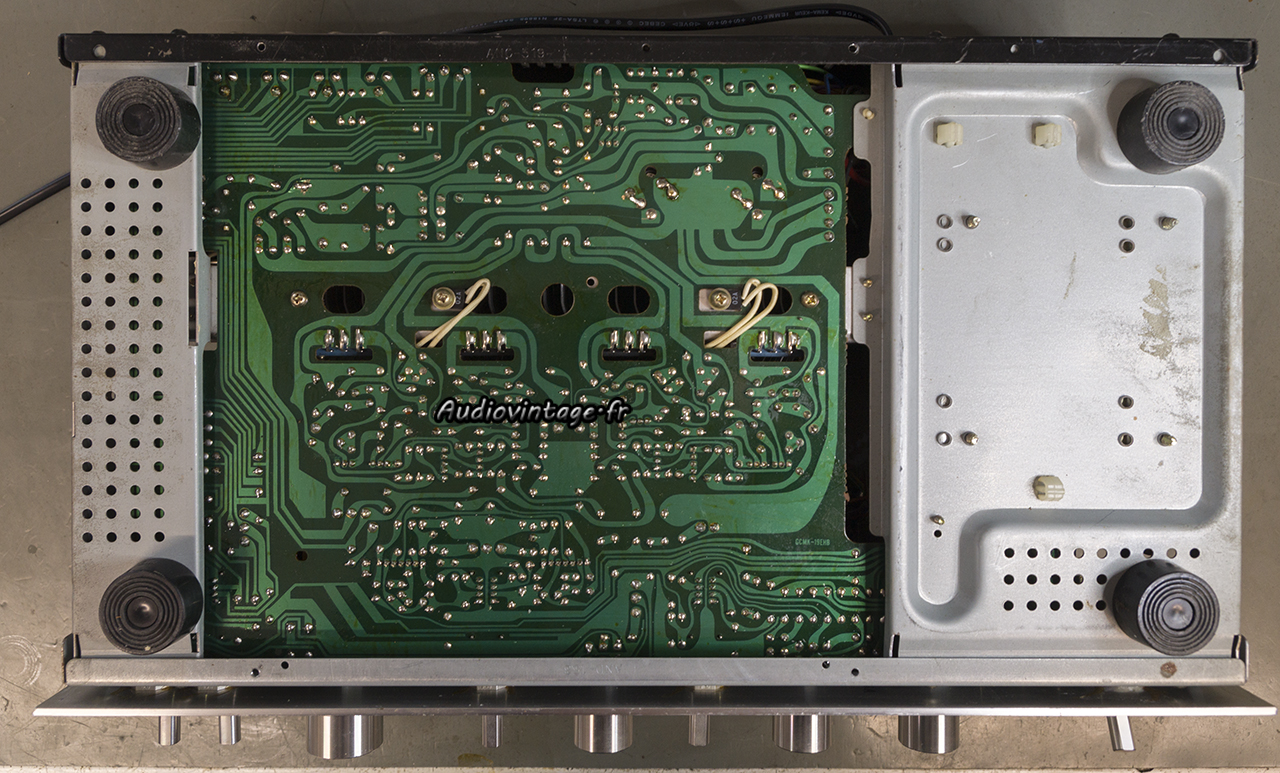

Pioneer SA-608 : toutes les soudures refaites.
Sous le Pioneer, toutes les soudures ont été refaites.

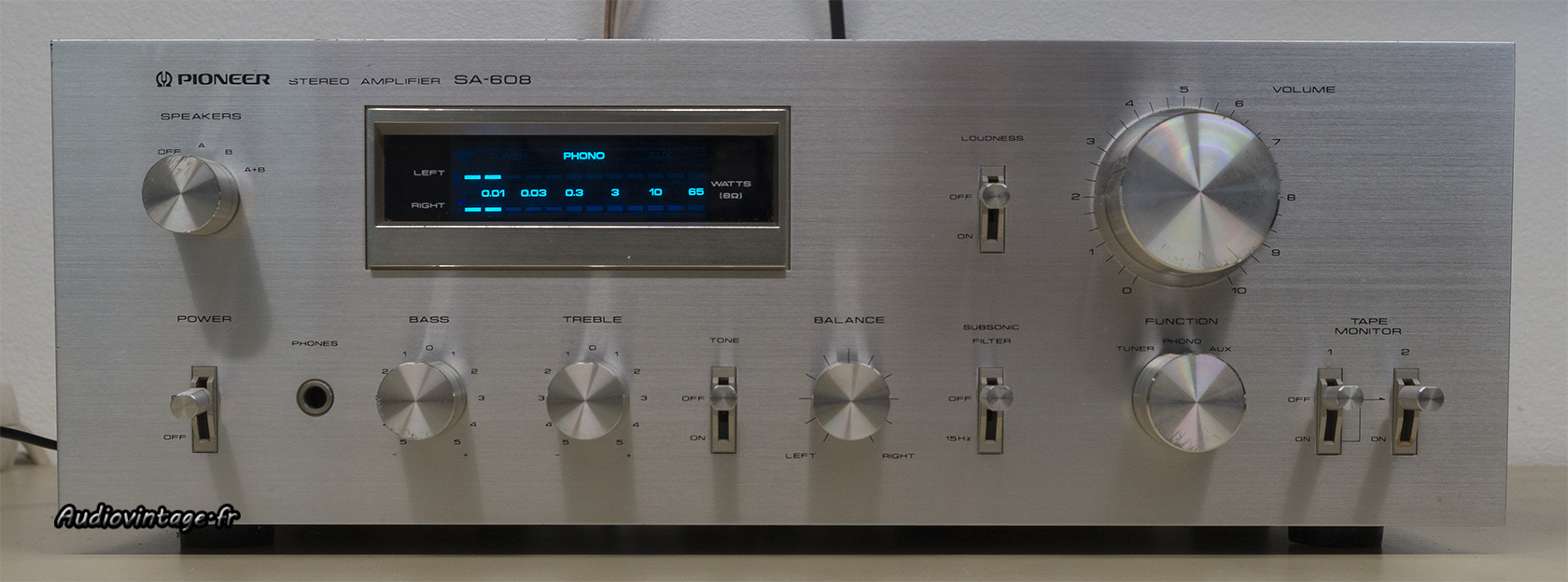

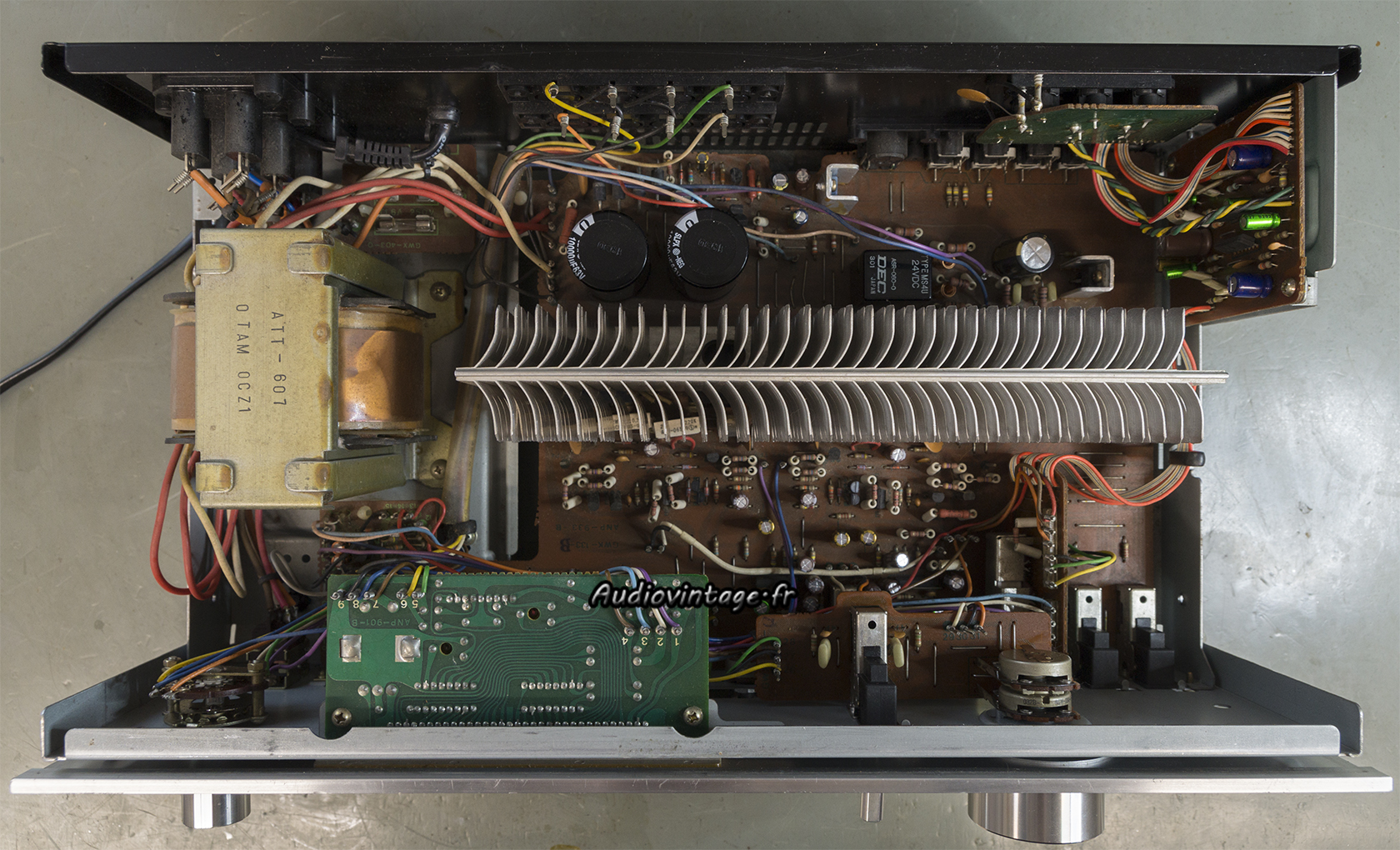

Pioneer SA-608 : terminé.
Nettoyage des commandes. Contrôle des bias (grossièrement ajustables si nécessaire en coupant un fil sur chaque canal). Contrôle des offsets (non ajustables). Lors des mesures, un contrôle des vumètres sera effectué (réglables si nécessaire).
Terminé.

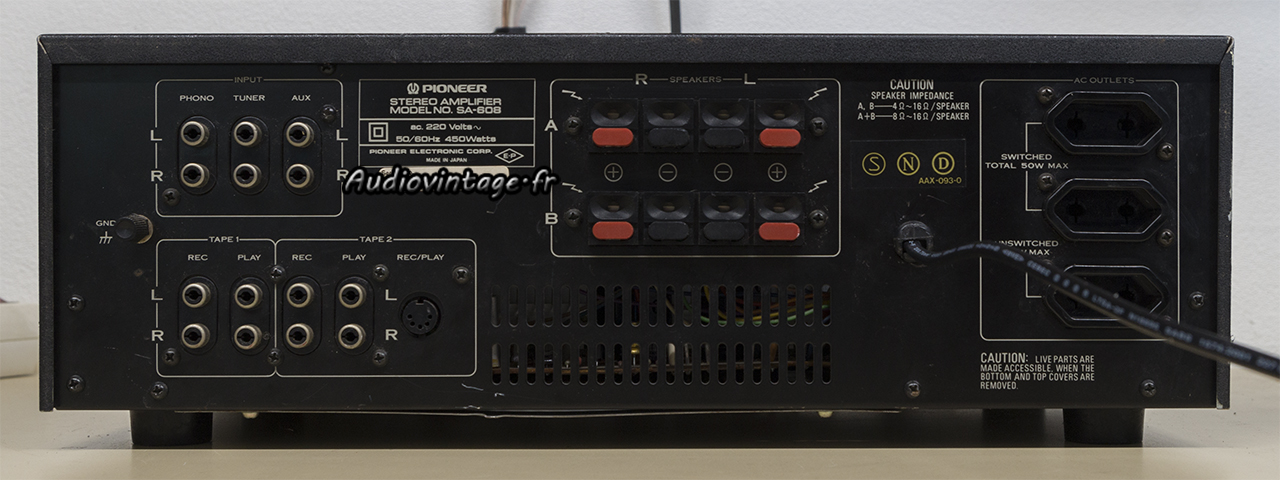

Pioneer SA-608 : connectique.
Connectique.

Les mesures sur entrée Aux :

Pioneer SA-608 : distorsion-a-2x1w-sous-8-ohms-entree-aux-tone-defeat
Distorsion à 2x1w sous 8 ohms, entrée aux, tone defeat.

Pioneer SA-608 : distorsion-a-2x45w-sous-8-ohms-entree-aux-tone-defeat
Distorsion à 2x45w sous 8 ohms, entrée aux, tone defeat.

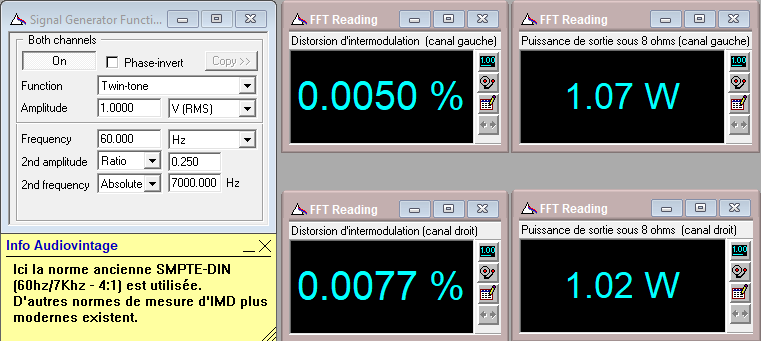

Pioneer SA-608 : IMD-a-2x1w-sous-8-ohms-entree-aux-tone-defeat
Distorsion d’intermodulation à 2x1w sous 8 ohms, entrée aux, tone defeat.

Pioneer SA-608 : IMD-a-2x45w-sous-8-ohms-entree-aux-tone-defeat
Distorsion d’intermodulation à 2x45w sous 8 ohms, entrée aux, tone defeat.

Pioneer SA-608 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux-tone-defeat
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat.

Pioneer SA-608 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux-tone-defeat-loudness-active
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat, loudness activé.

Pioneer SA-608 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux-tone-defeat-filtre-subsonic-active
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat, filtre subsonic activé.

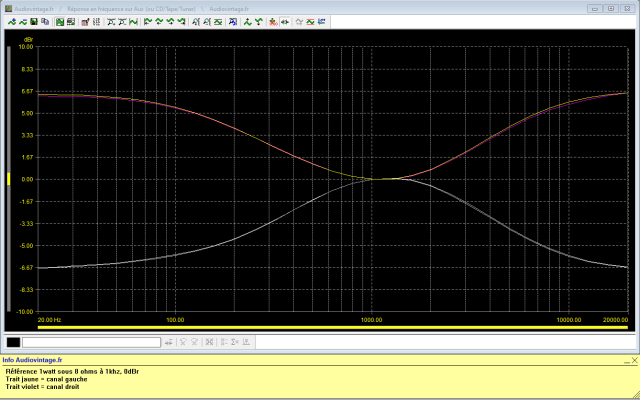

Pioneer SA-608 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux-correcteurs-de-tonalite-au-mini-puis-au-maxi
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, correcteurs au mini puis au maxi.

Pioneer SA-608 : rapport-signal-bruit-a-2x1w-sous-8-ohms-entree-aux-tone-defeat
Rapport signal bruit à 2x1w sous 8 ohms, entrée aux, tone defeat.

Pioneer SA-608 : rapport-signal-bruit-a-2x45w-sous-8-ohms-entree-aux-tone-defeat
Rapport signal bruit à 2x45w sous 8 ohms, entrée aux, tone defeat.

Les mesures sur entrée phono :

Pioneer SA-608 : distorsion-a-2x1w-sous-8-ohms-entree-phono-tone-defeat
Distorsion à 2x1w sous 8 ohms, entrée phono, tone defeat.

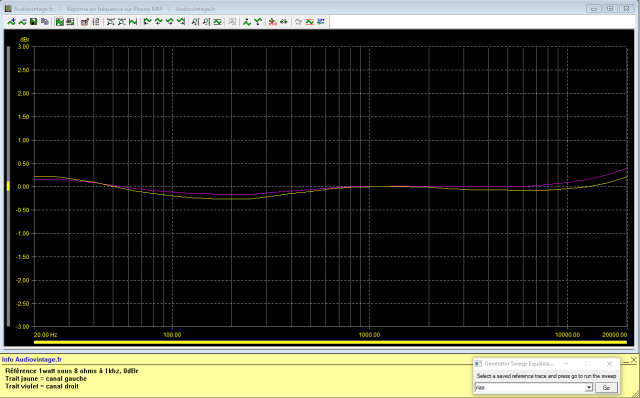

Pioneer SA-608 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-phono-tone-defeat
Réponse en fréquence à 2x1w sous 8 ohms, entrée phono, tone defeat.

Pioneer SA-608 : rapport-signal-bruit-a-2x1w-sous-8-ohms-entree-phono-tone-defeat
Rapport signal bruit à 2x1w sous 8 ohms, entrée phono, tone defeat.

Pioneer SA-608 : rapport-signal-bruit-a-2x45w-sous-8-ohms-entree-phono-tone-defeat
Rapport signal bruit à 2x45w sous 8 ohms, entrée phono, tone defeat.

Les mesures à l’oscilloscope :

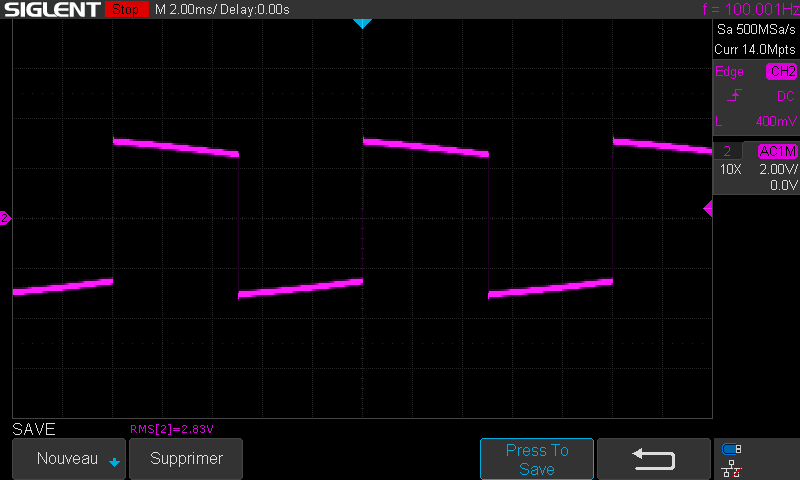

Pioneer SA-608 : signal-carre-a-100hz
Pioneer SA-608 : signal-carre-a-1khz
Pioneer SA-608 : signal-carre-a-10khz

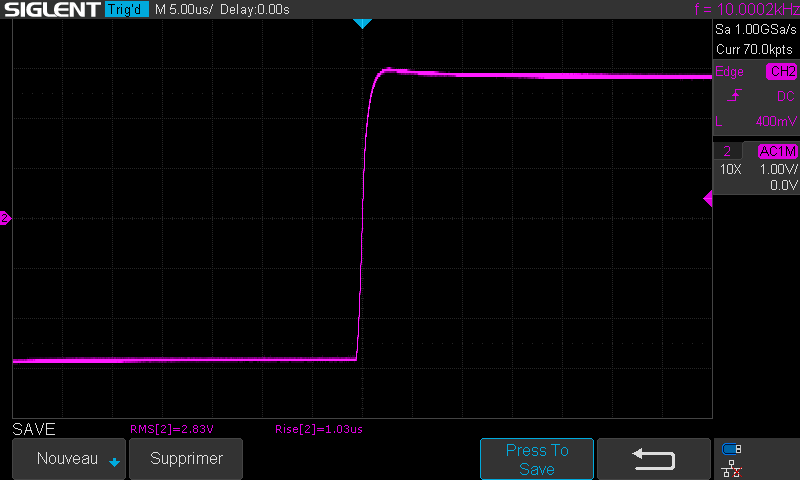

Pioneer SA-608 : temps-de-montee-a-10khz
Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms, entrée aux, tone defeat.
