Ce petit et talentueux bloc de puissance Nakamichi 420 est en court-circuit sur son canal gauche. Il va recevoir les soins nécessaires pour sa remise en état.

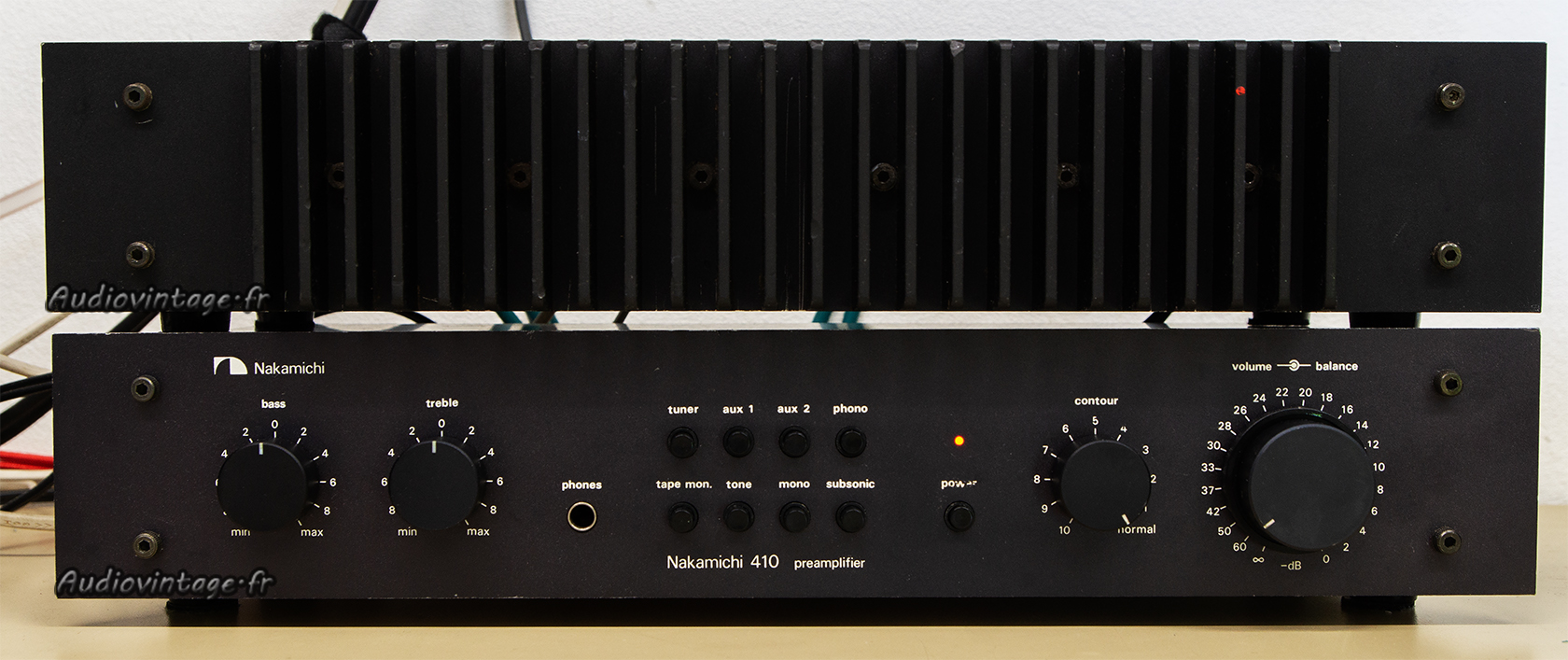

Associé au préamplificateur Nakamichi 410, l’ensemble forme un ensemble cohérent et tout à fait recommandable.

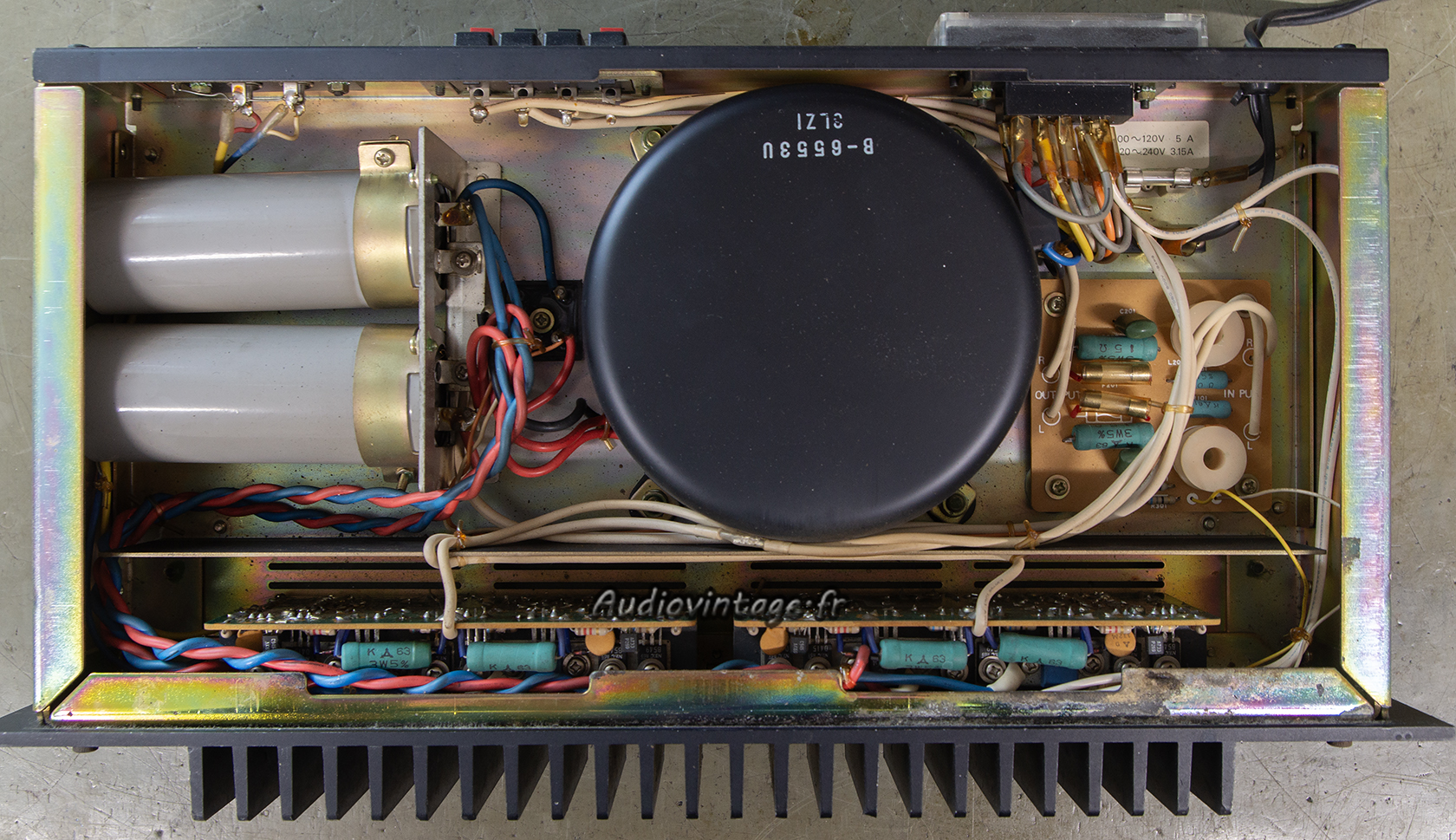

Hélas, le 420 est donc HS sur son canal gauche.
Cet exemplaire n’ayant pas eu droit à mise à jour du constructeur avec l’ajout d’un circuit de protection pour les enceintes, on retrouve une tension continue importante en sortie HP sur le canal en panne.
Quelques vis à retirer et un fil à dessouder.

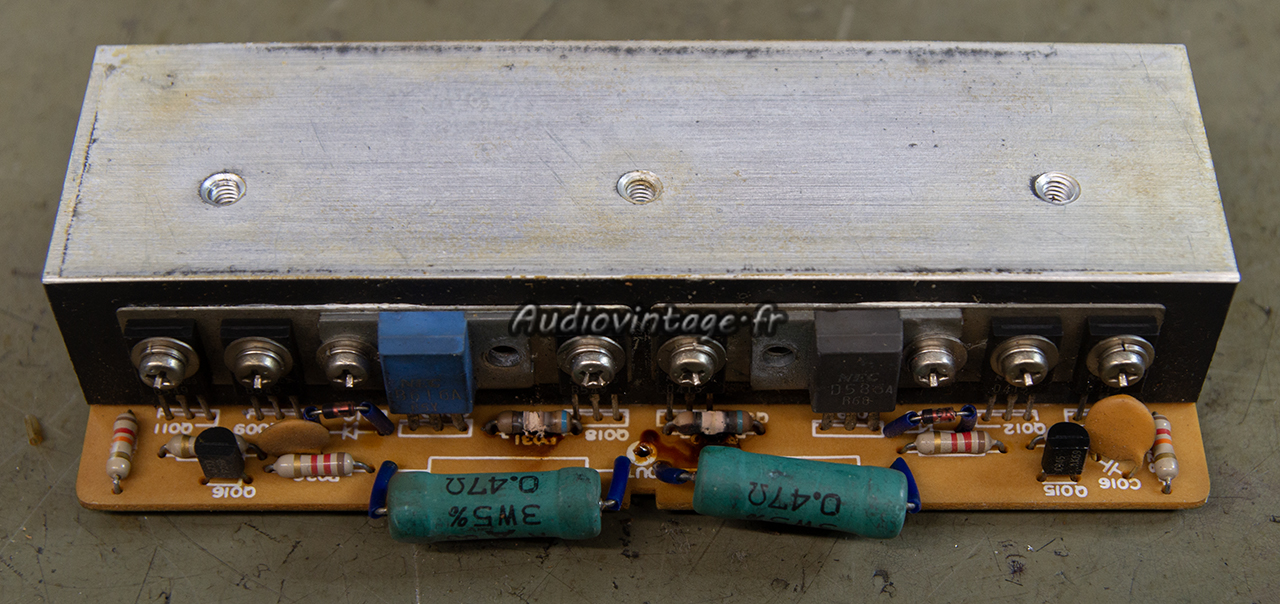

Et voici le circuit d’amplification gauche retiré.

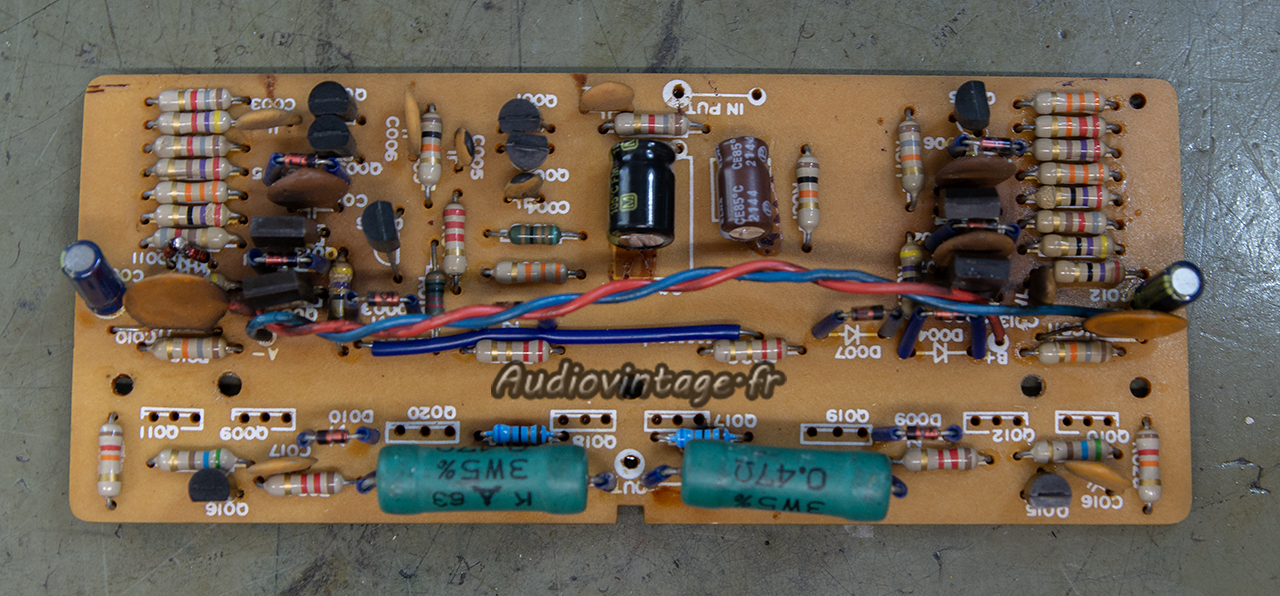

On note facilement les deux résistances HS, mais il y aussi un des deux transistors de puissances « batwing » et un transistor driver qui sont kaput.
Le circuit « allégé ».

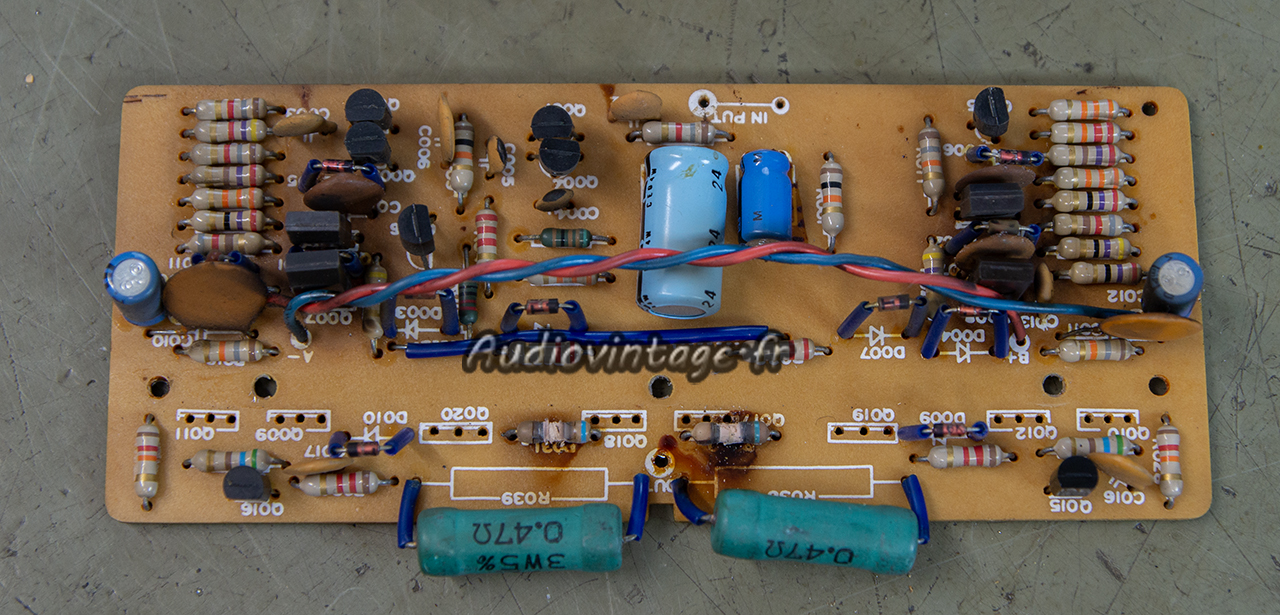

Et révisé. Tous les semi-conducteurs ont été testé par sécurité.

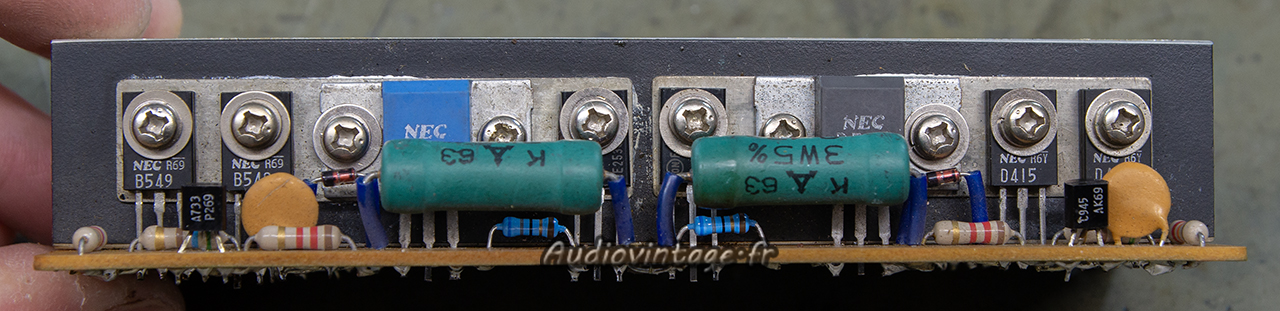

On remonte le tout en remplaçant les transistors de puissances et drivers défectueux.
Le canal droit à droit à une révision salutaire. Un transistor driver étant suspicieux à la mesure (gain « bizarre »), les deux sont remplacés sur ce canal également.

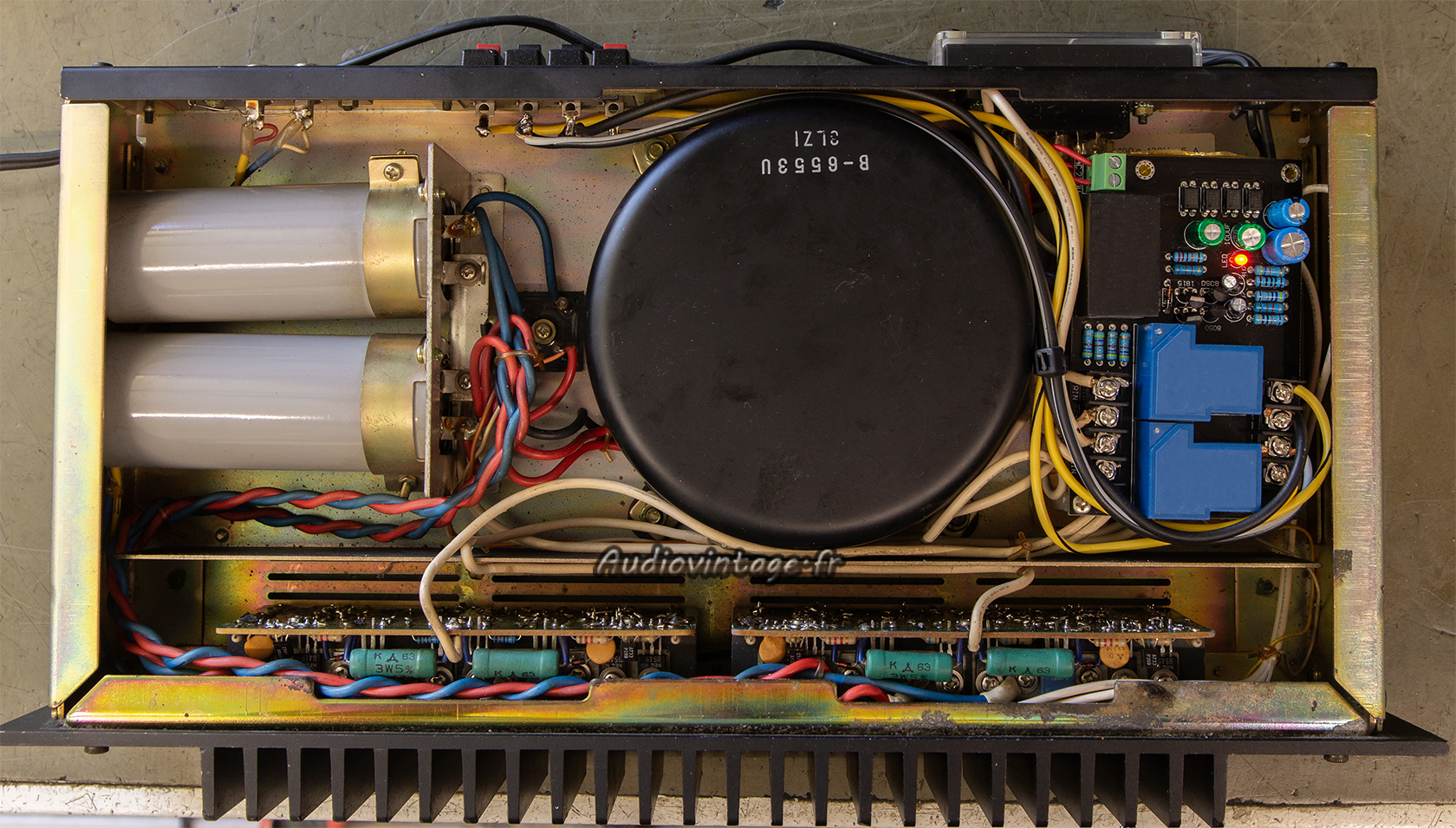

Le tout est remonté dans l’appareil. J’ai ajouté un circuit de protection HP qui sert également de muting à l’allumage.
Ce circuit est directement connecté au secteur (transfo intégré) en passant par le fusible général, dont le calibre reste inchangé (consommation vérifiée faible).
J’ai également remplacé le petit oyant en façade qui était HS.
Terminé.

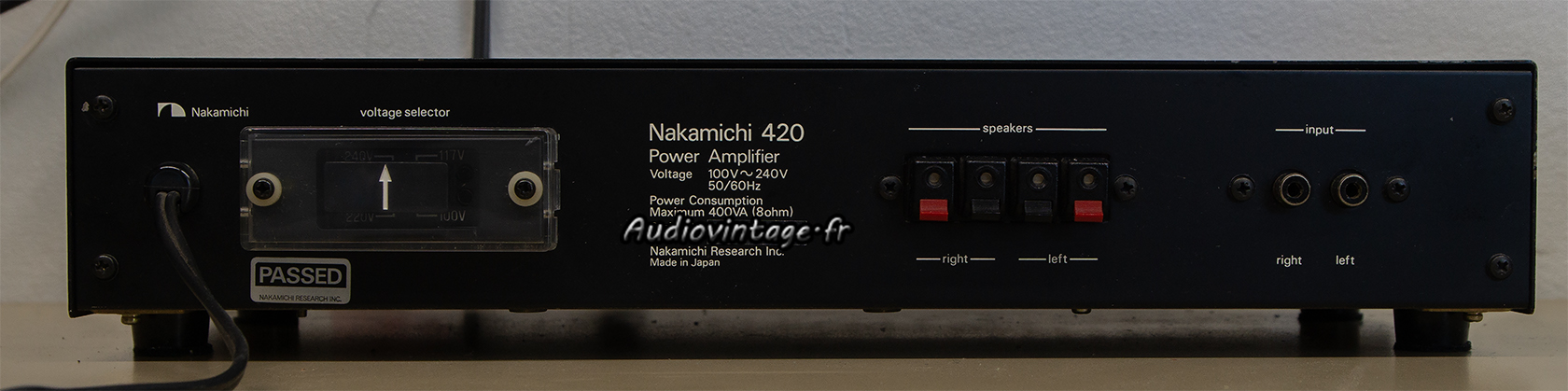

Connectique.
En duo.
Les mesures :
Les mesures ne sont… que des mesures.
Elles ne permettent donc pas (sauf cas flagrant) de dire si un appareil est bon ou mauvais.
Ces mesures sont réalisées pour vérifier que l’intervention réalisée est correcte et que je ne suis pas passé à côté d’un souci en devenir, pas encore audible mais notable lors de l’usage d’un banc de mesure audio professionnel.
Les différents paramètres à prendre en compte peuvent amener à une mauvaise interprétation des résultats. Ne choisissez donc pas votre prochain achat en fonction de mesures mais en fonction de votre oreille 😊
Les mesures :
Distorsion à 2x1w sous 8 ohms.
Distorsion à 2x50w sous 8 ohms.
Réponse en fréquence à 2x1w sous 8 ohms.

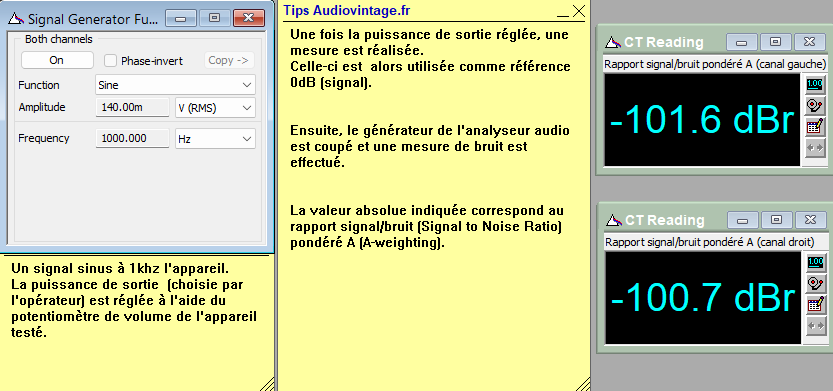

Rapport signal bruit à 2x1w sous 8 ohms.
Rapport signal bruit à 2x50w sous 8 ohms.
