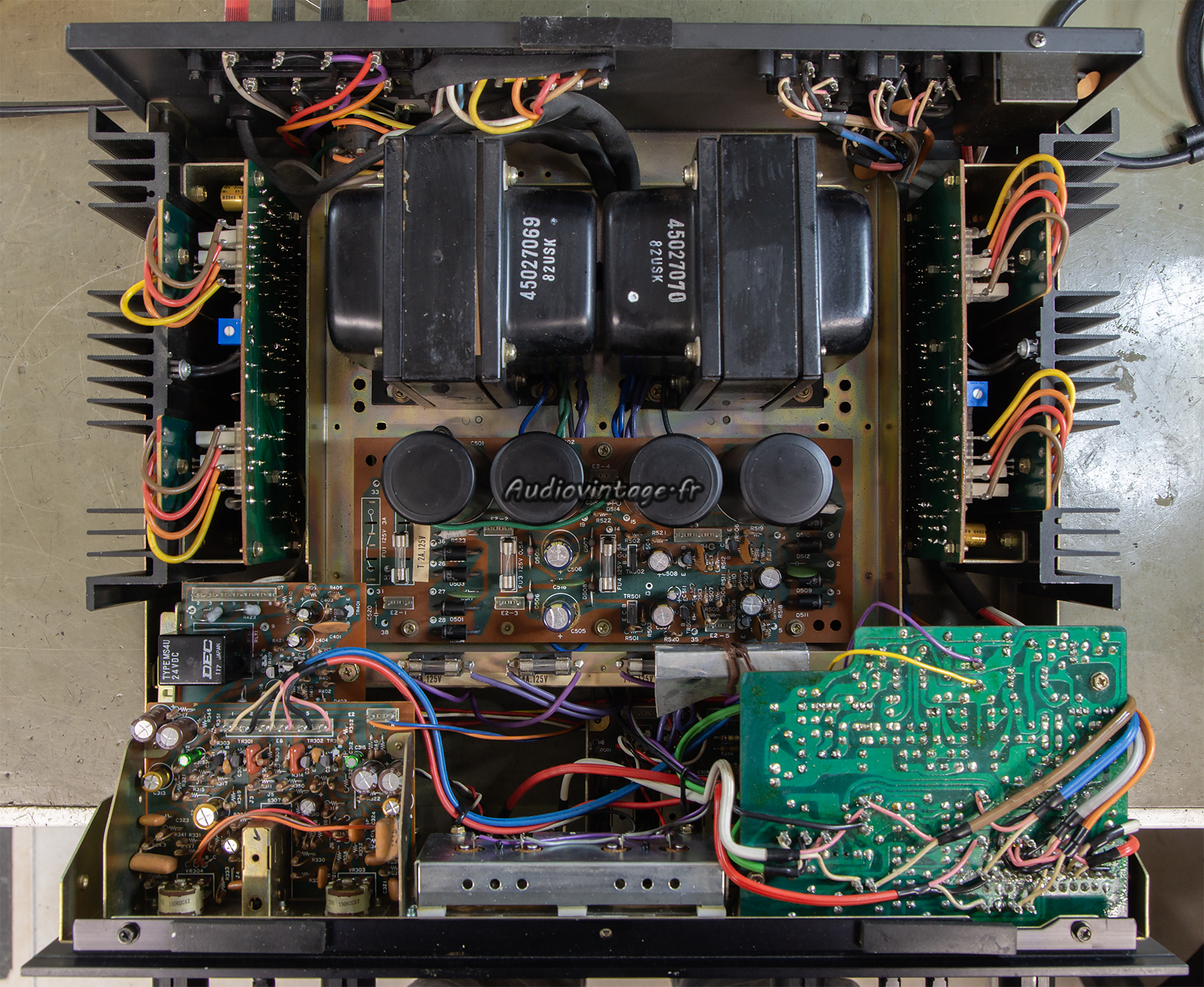

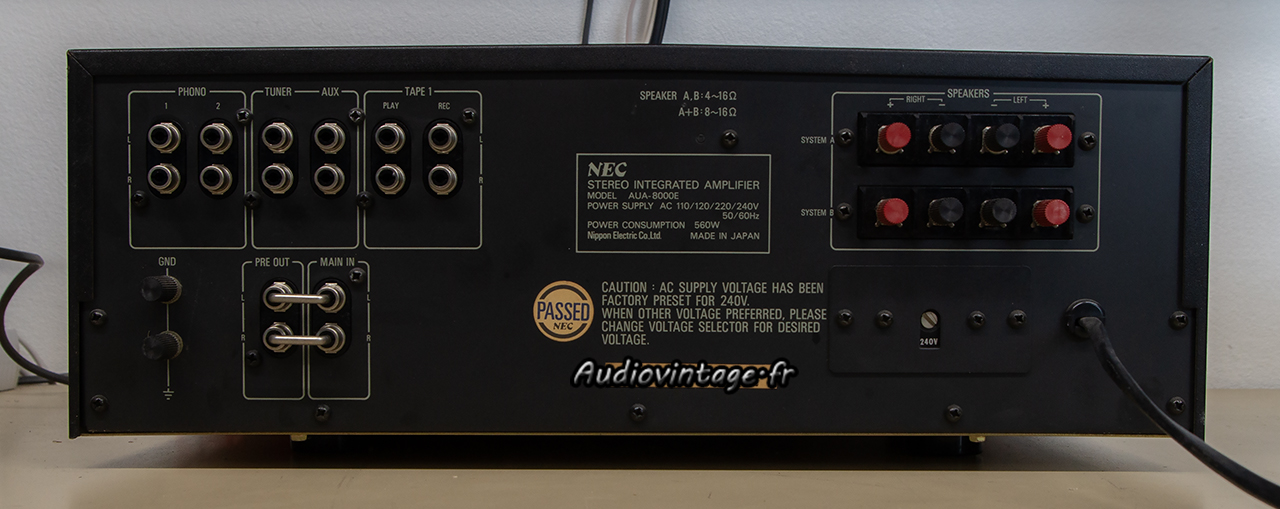

Sans être rare, voici un amplificateur peu commun, un Nec AUA-8000E.
La machine est en état d’origine, très encrassée au niveau de commandes et avec un relais dont les contacts oxydés provoquent divers petits soucis à l’écoute.

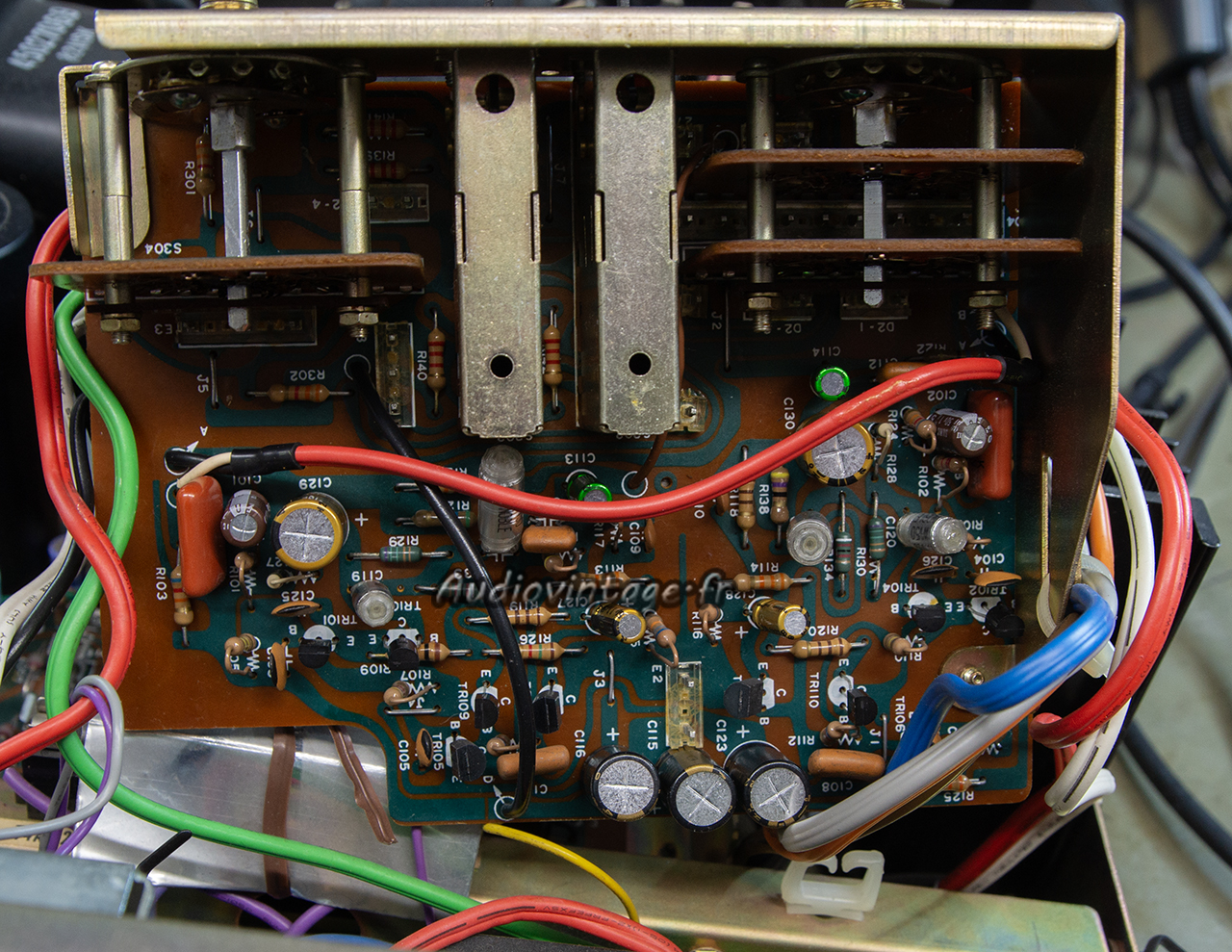

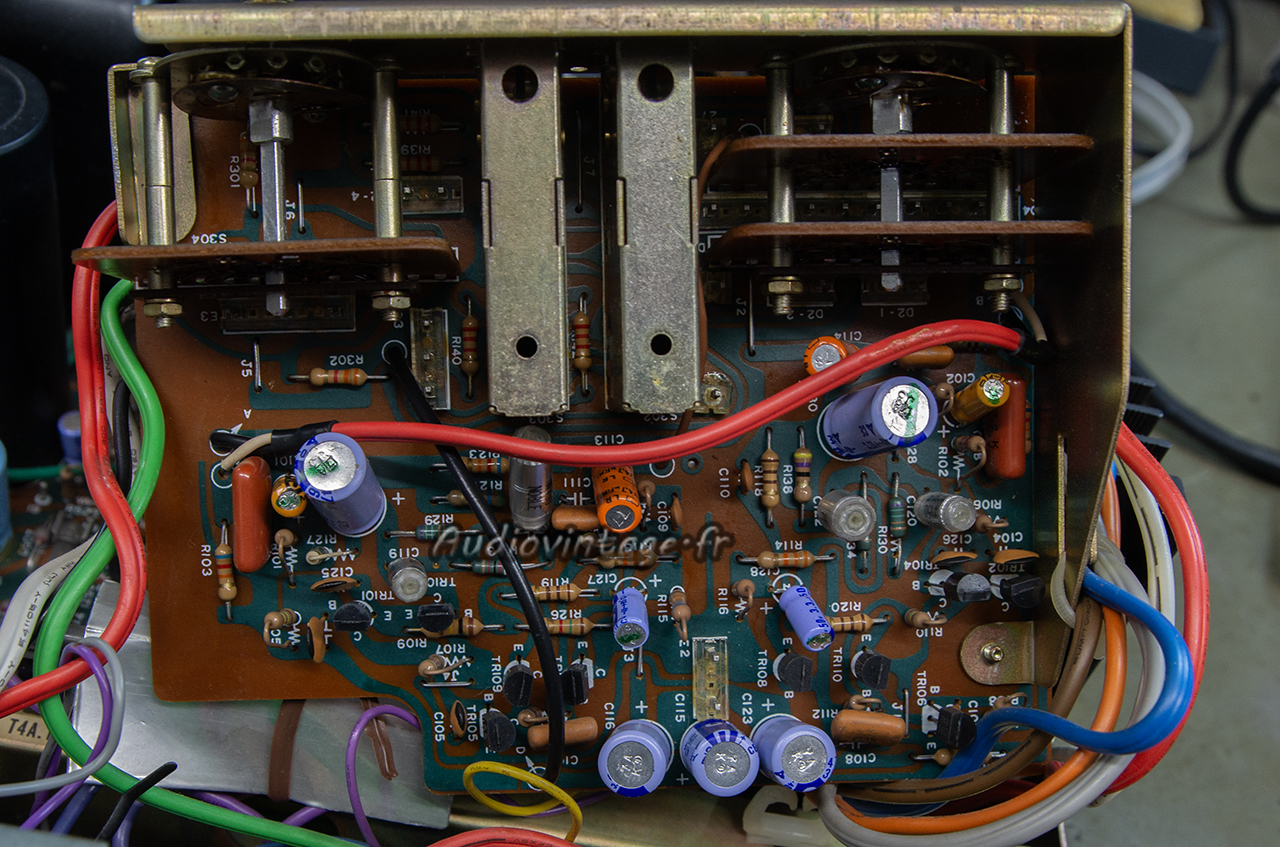

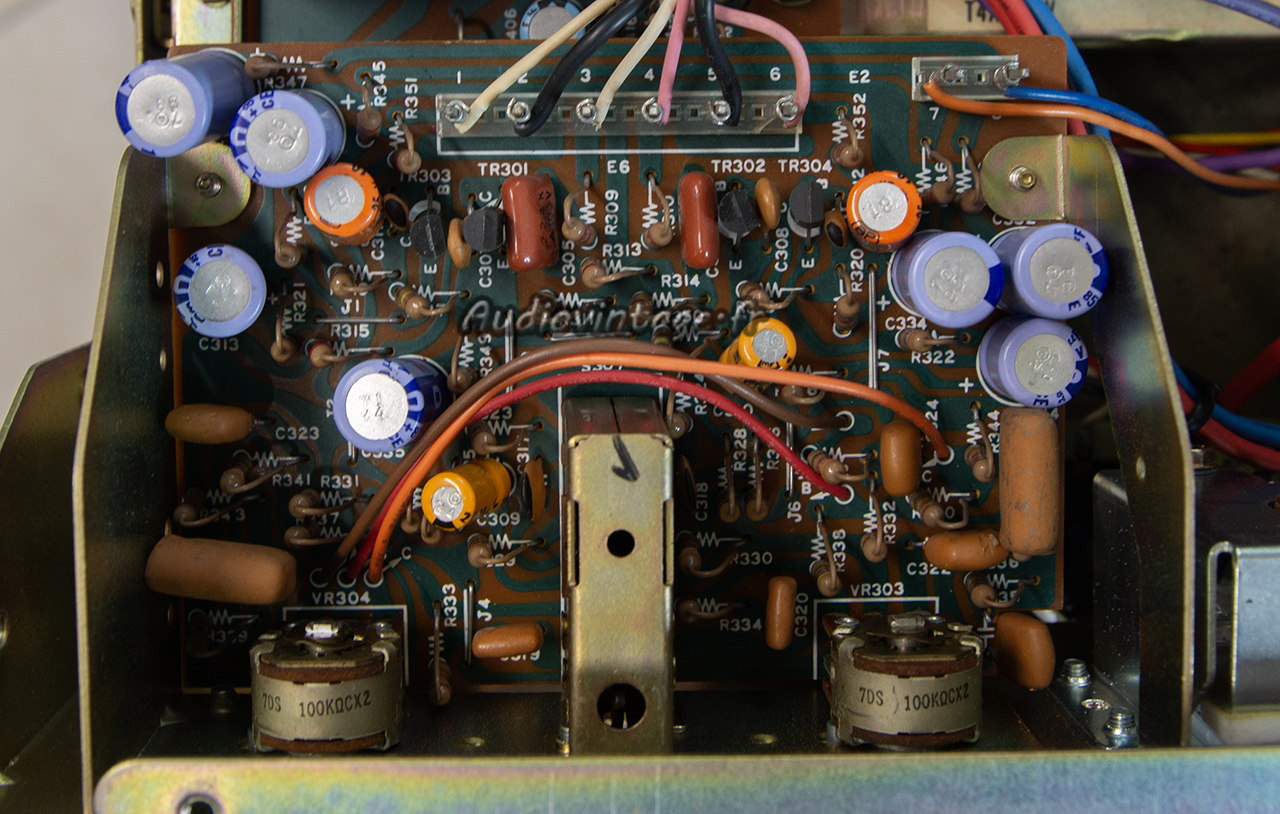

Le circuit phono.
Tous les condensateurs chimiques ont été remplacés ainsi que la plupart des transistors.

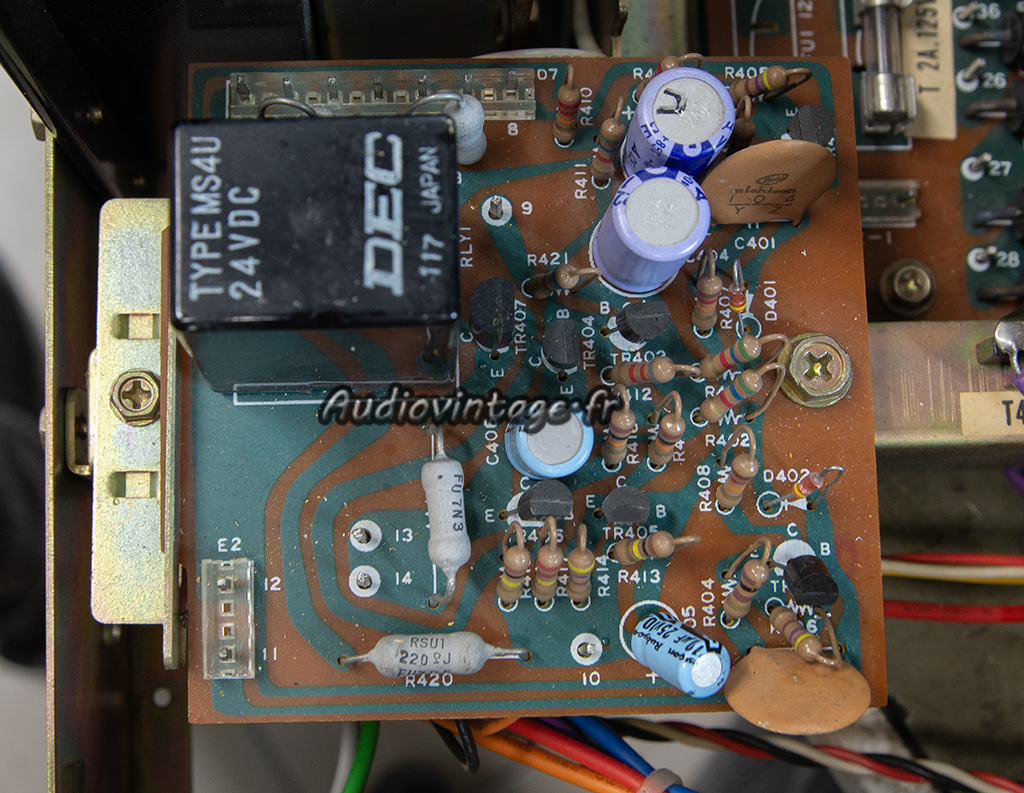

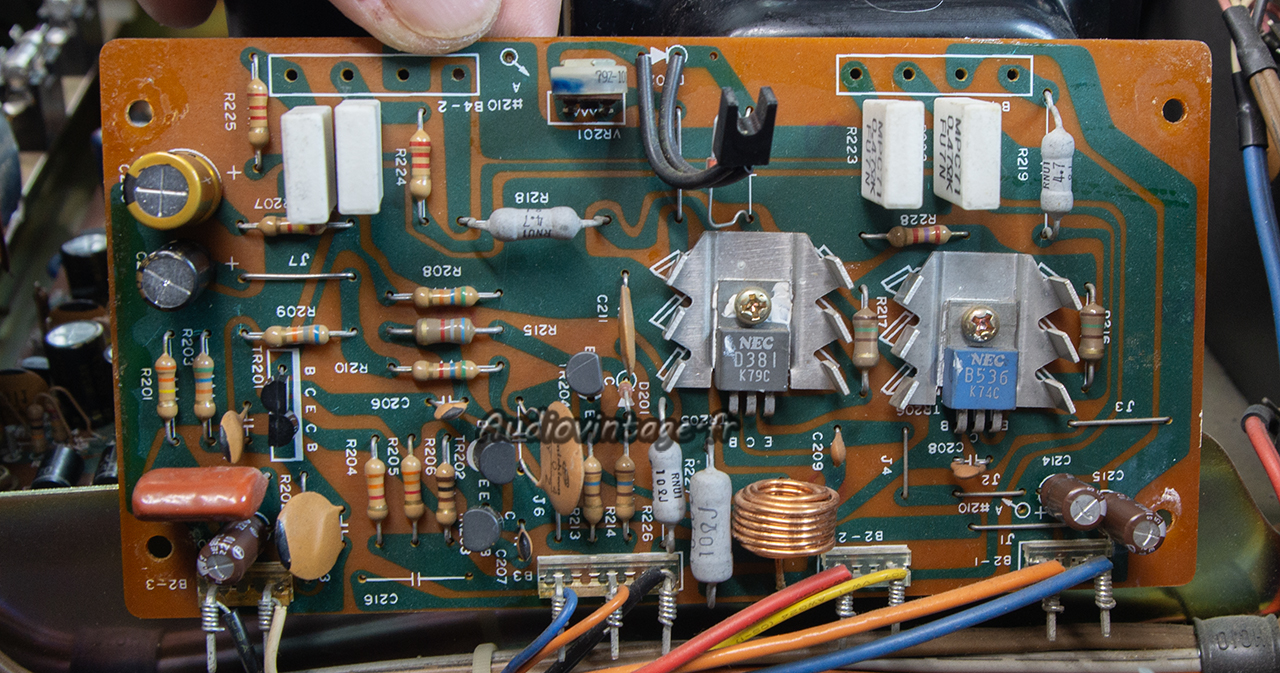

Le circuit de protection et le circuit de tonalité.
Tous les condensateurs chimiques ont été remplacés, ainsi que les transistors sur le circuit de tonalité. Le relais a été retiré et ses contacts désoxydés.

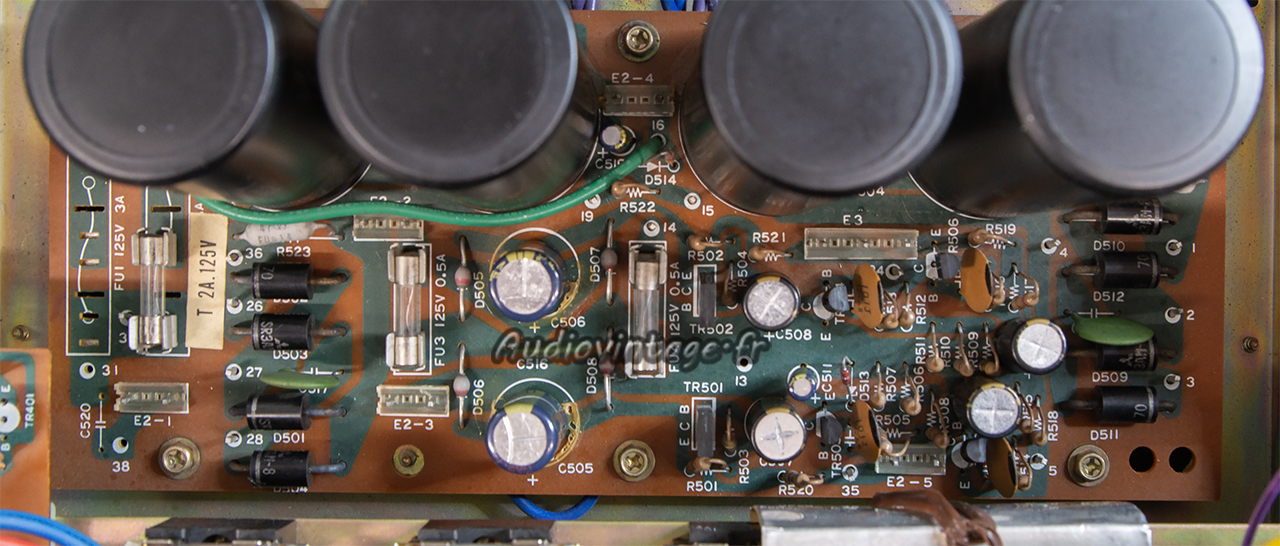

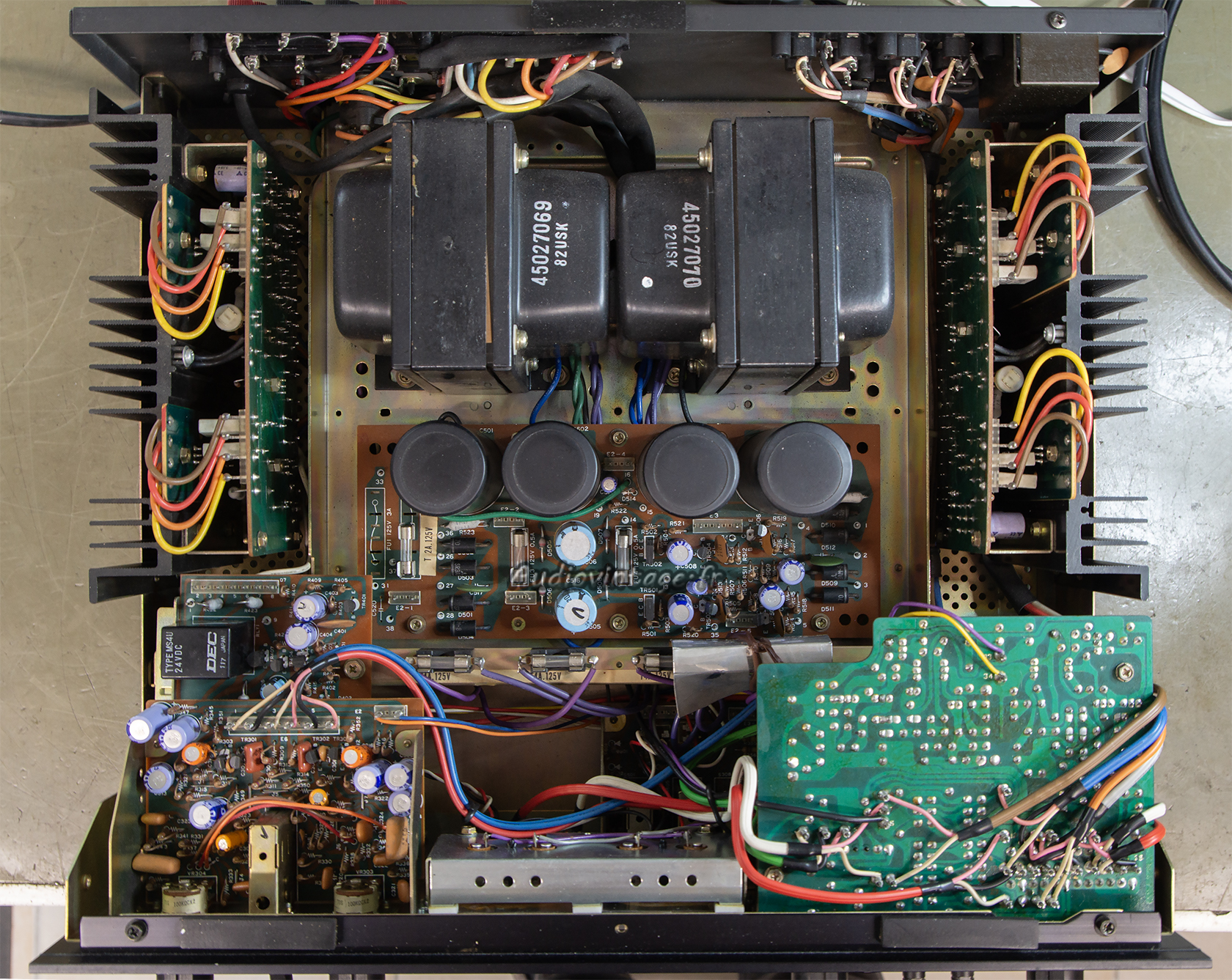

Le circuit d’alimentation.
Les quatre « canettes » de filtrage, en très bon état, restent en place. Les autres condensateurs chimiques ainsi que certains transistors sont remplacés.

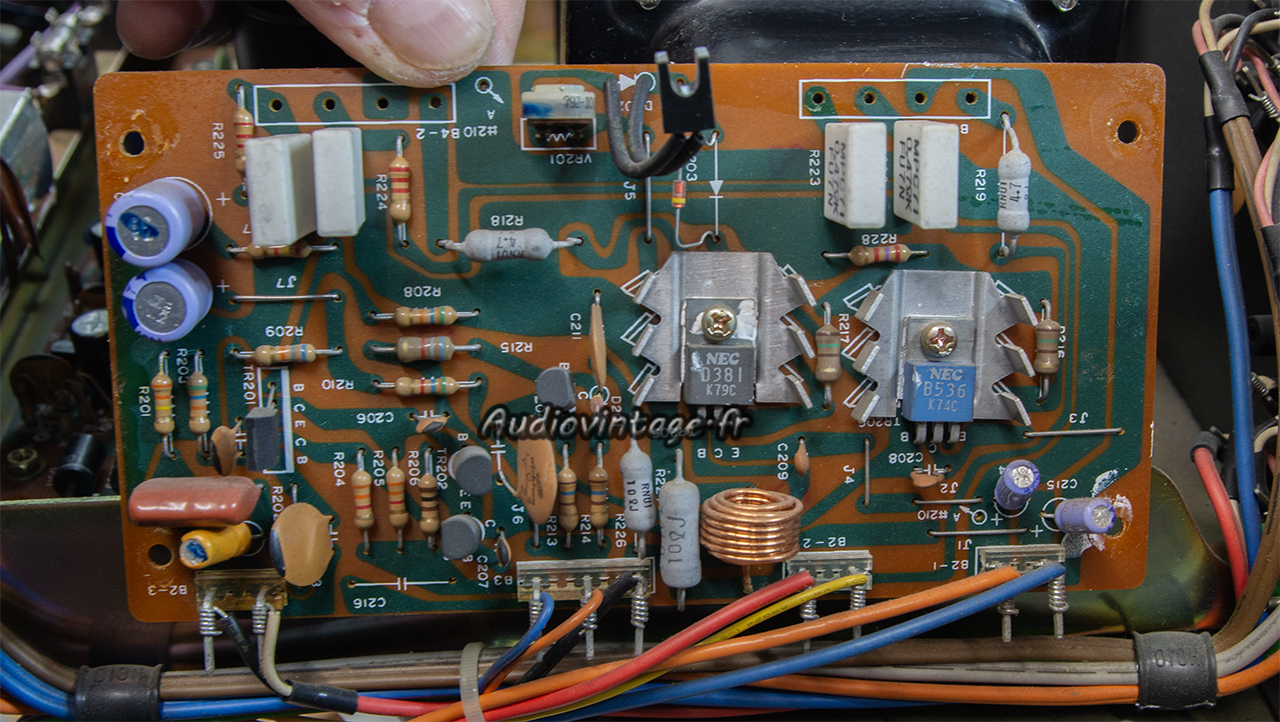

Un des deux circuits driver.
Les condensateurs chimiques ainsi que le double transistor différentiel d’entrée sont remplacés.
La résistance ajustable de bias a été remplacée après la prise de cette photo.
Le second circuit driver reçoit les mêmes soins.
Les transistors de puissance, au format communément surnommé « batwing », reçoivent de la graisse fraiche.
Les commandes sont nettoyées, les réglages de bias sont faits, les tensions d’offsets contrôlées et les vumètres calibrés. Terminé.
Connectique.
Les mesures :
Les mesures ne sont… que des mesures.
Elles ne permettent donc pas (sauf cas flagrant) de dire si un appareil est bon ou mauvais.
Ces mesures sont réalisées pour vérifier que l’intervention réalisée est correcte et que je ne suis pas passé à côté d’un souci en devenir, pas encore audible mais notable lors de l’usage d’un banc de mesure audio professionnel.
Les différents paramètres à prendre en compte peuvent amener à une mauvaise interprétation des résultats. Ne choisissez donc pas votre prochain achat en fonction de mesures mais en fonction de votre oreille 😊
Les mesures sur entrée Aux :

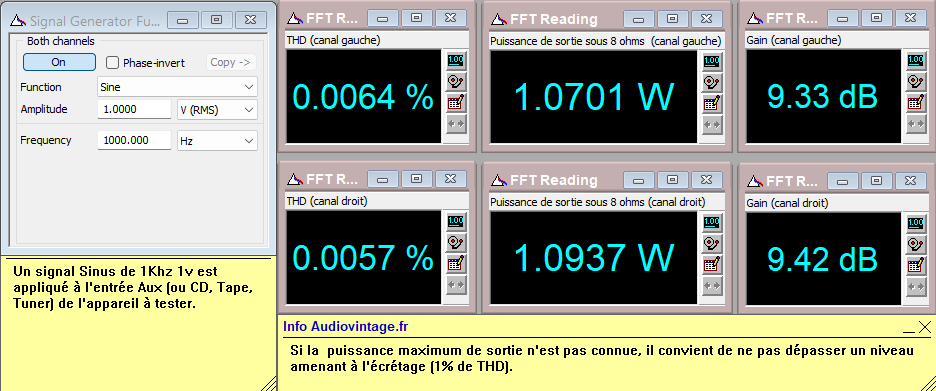

Distorsion à 2x1w sous 8 ohms, entrée aux, tone defeat.
Distorsion à 2x65w sous 8 ohms, entrée aux, tone defeat.
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat.
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat, loudness actif.
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat, action des filtres.

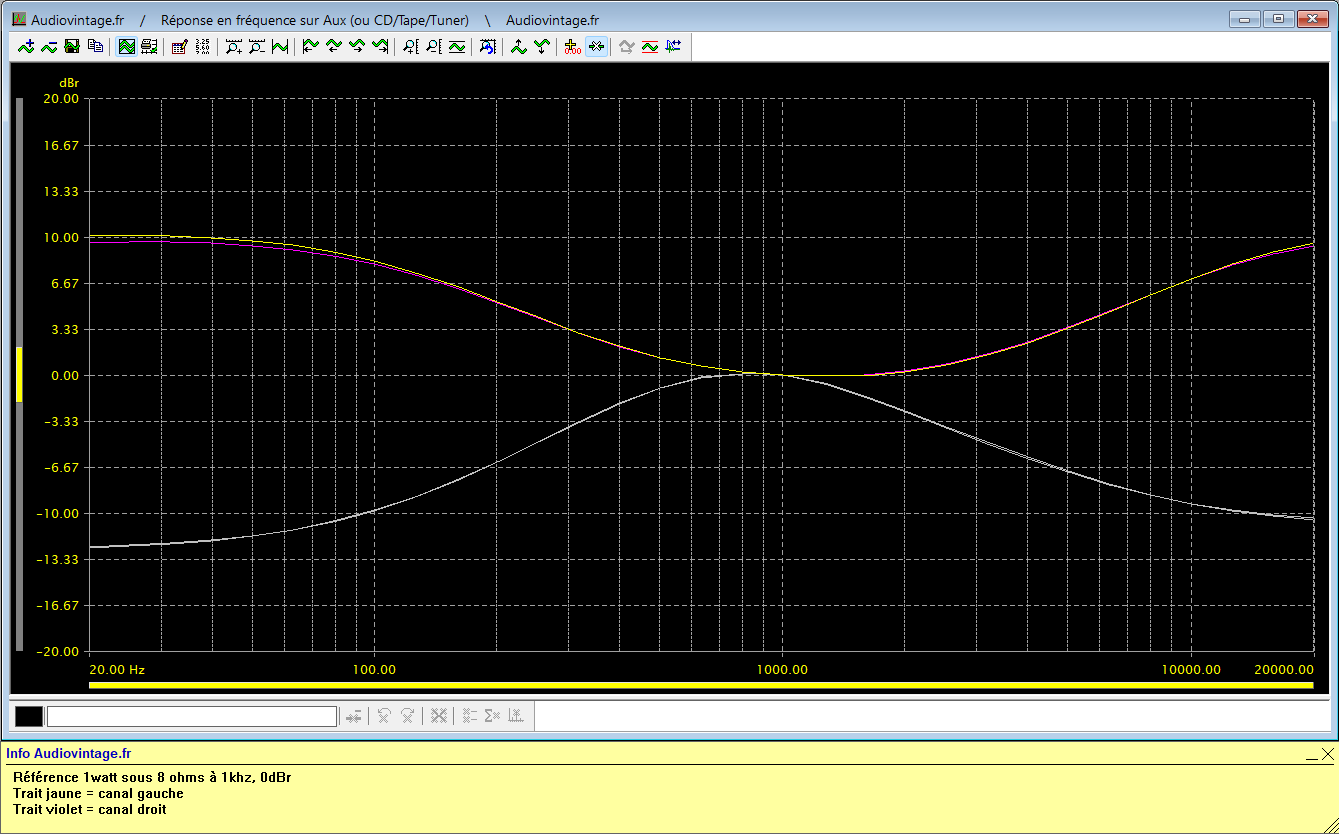

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, correcteurs au mini puis au maxi.
Rapport signal bruit à 2x1w sous 8 ohms, entrée aux, tone defeat.
Rapport signal bruit à 2x65w sous 8 ohms, entrée aux, tone defeat.
Les mesures sur entrée phono :
Distorsion à 2x1w sous 8 ohms, entrée phono, tone defeat.

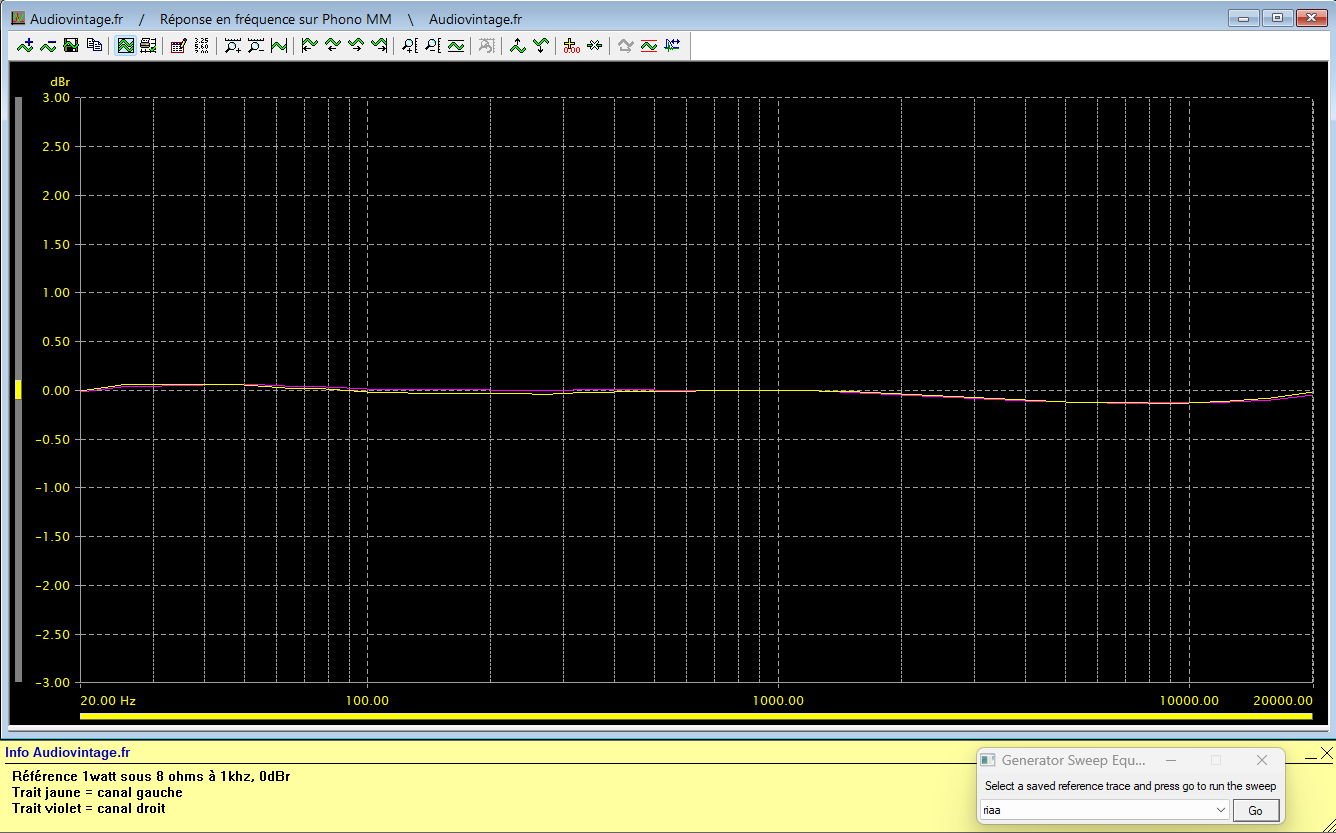

Réponse en fréquence à 2x1w sous 8 ohms, entrée phono, tone defeat.
Rapport signal bruit à 2x1w sous 8 ohms, entrée phono, tone defeat.

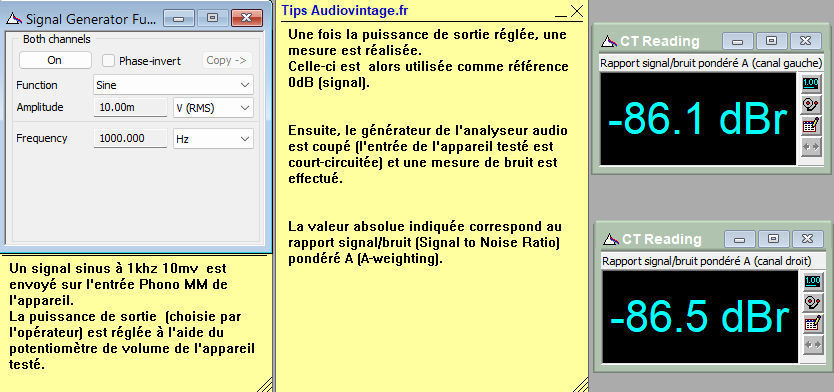

Rapport signal bruit à 2x65w sous 8 ohms, entrée phono, tone defeat.
Les mesures à l’oscilloscope :
Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms, entrée aux, tone defeat.
Et si vous faisiez réparer et/ou réviser votre Nec ?
Audiovintage : réparation et révision de vos appareils !
