Luxman L85

Luxman L85
Un superbe exemplaire quasi « mint » pour une révision nécessaire.

Luxman L85
Luxman L85

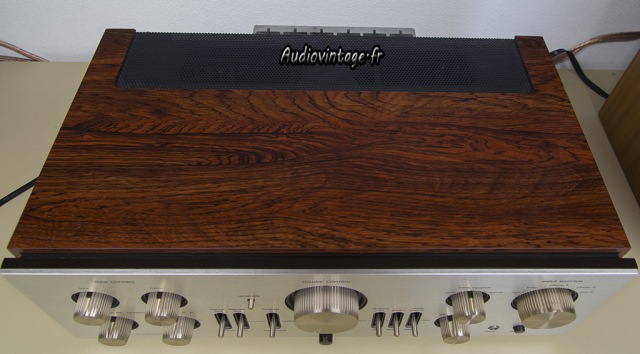

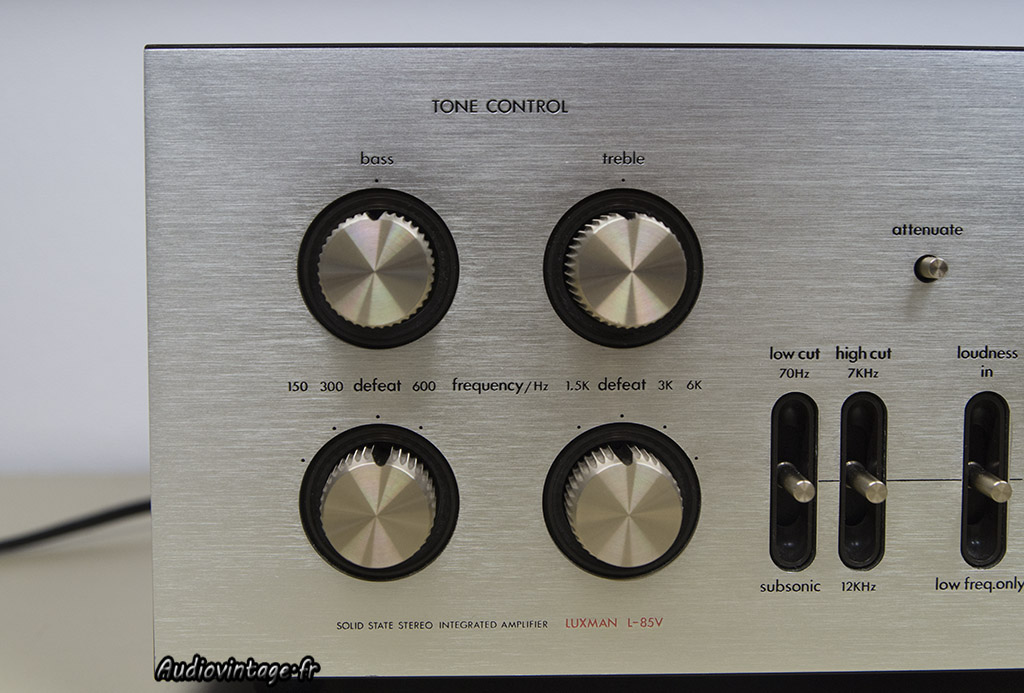

En excellent état extérieur, et le mot est faible.
Malheureusement, le temps à fait son œuvre.
Mauvais contacts un peu partout lors de l’utilisation (ou non) des commandes, souffle important à droite qui s’accentue lors de l’utilisation de la commande « attenuate ».

L’appareil à déjà subit une intervention par le passé sur la section amplification. Des transistors de puissances ont été remplacés, ainsi que certaines résistances sur les cartes drivers.

Luxman L85

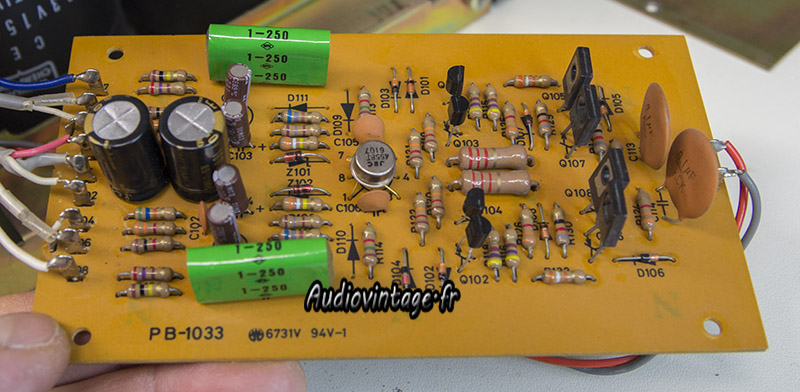

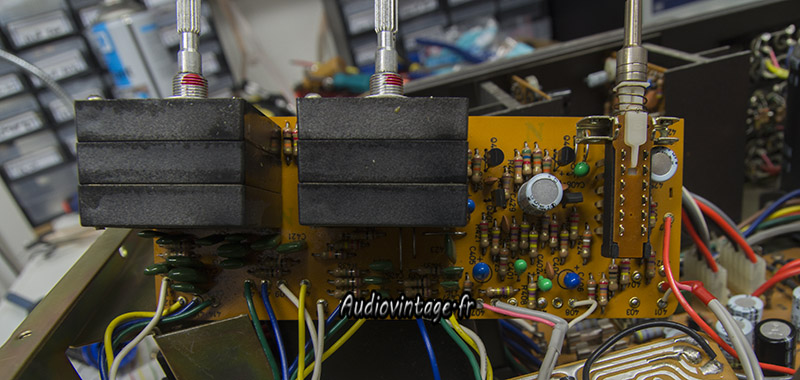

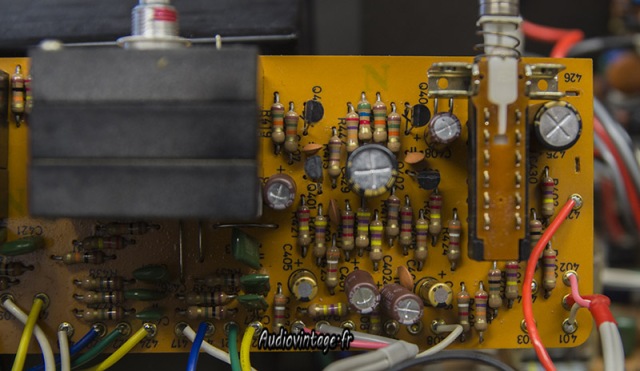

Je commence par le circuit tone.
Retrait de la façade et basculement de la partie avant du châssis pour accéder à la carte en question.

Luxman L85

Luxman L85
Les condensateurs chimiques (tantales y compris) sont remplacés ; Le souffle important à droite est causé par un transistor devenu bruyant avec le temps. Les deux PNP et les deux NPN sont remplacés par des équivalents modernes.

Un soin particulier à été apporté pour le nettoyage de l’ensemble des commandes de la façade. Les soucis d’encrassements sont monnaie courante sur nos vieux amplis, et les Luxman ne dérogent pas à la règle…

Luxman L85

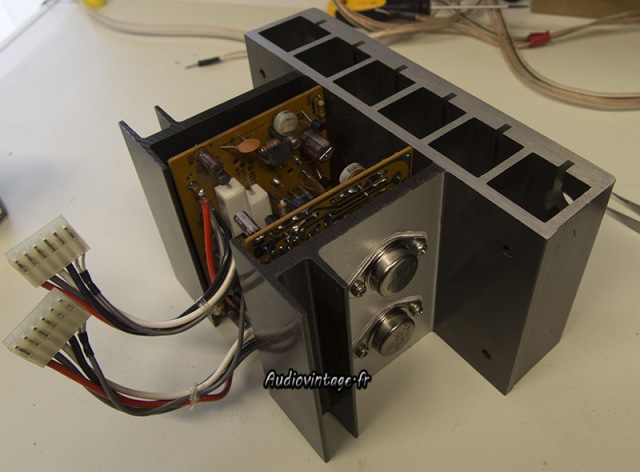

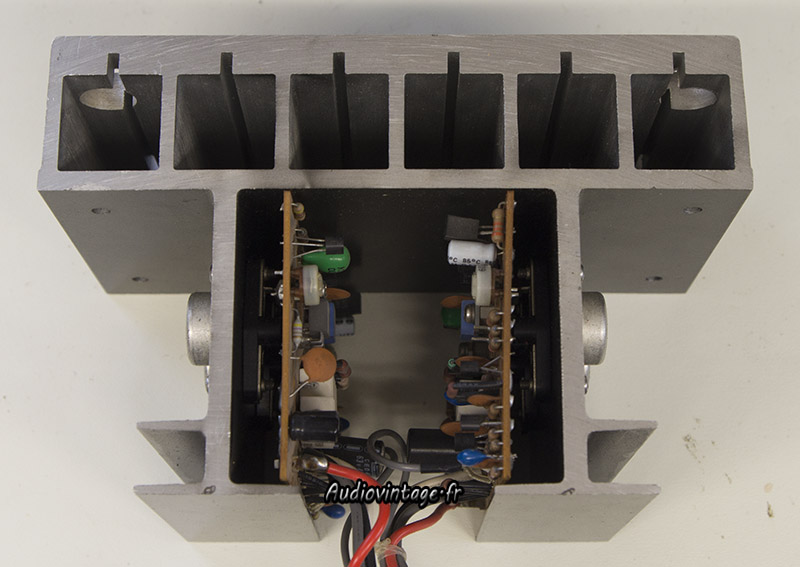

Les étages de puissance.
Certains transistors de puissances ont été changés par le passé, ils sont différents à droite et à gauche et sur un canal, ce ne sont pas de vrais complémentaires.
Décision est prise de les remplacer par des neufs.

Luxman L85

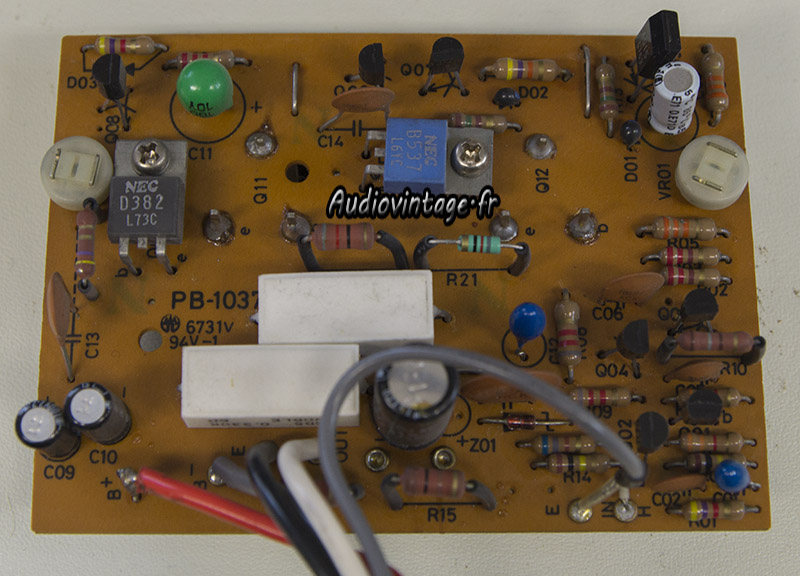

Une des deux cartes “driver”.

Luxman L85

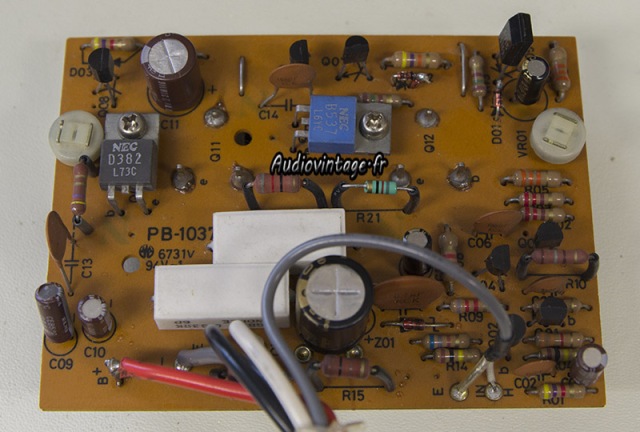

Les condensateurs chimiques neufs sont en place, on peut voir que certaines résistances ont été précédemment remplacées.

Luxman L85
Paré pour le remontage.

Luxman L85

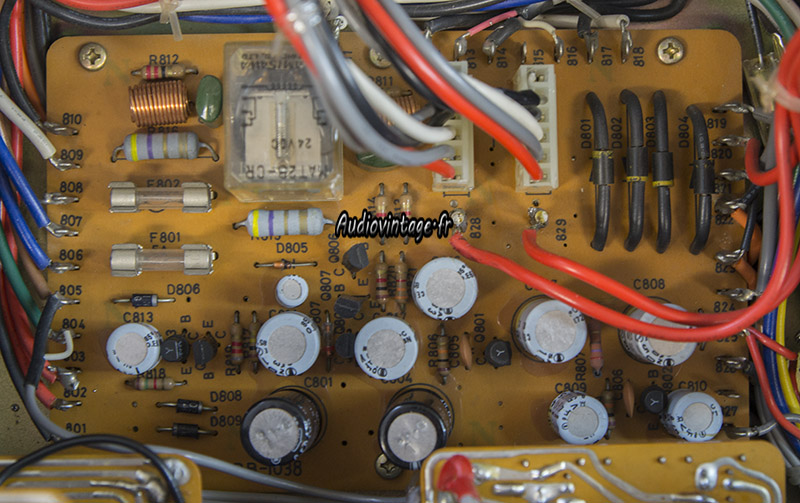

La carte principale regroupe la section alimentation et protection.

Luxman L85
Le relais est démonté et les contacts nettoyés.

Luxman L85
Nouveaux condensateurs en place.

Luxman L85

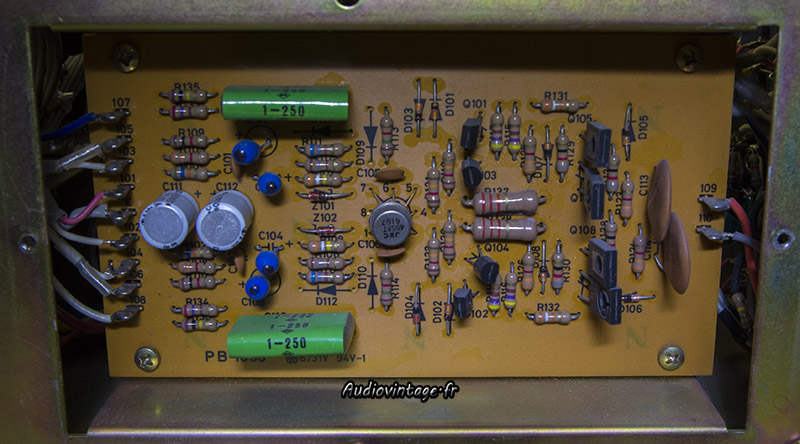

La section phono est placée à la verticale sur un côté de l’amplificateur.

Luxman L85
Démontage et remplacement des condensateurs chimiques ainsi que des transistors de références identiques à ceux déjà remplacés sur la section tonalité.

Luxman L85
Les composants sont remplacés, il faut passer aux réglages.

Luxman L85

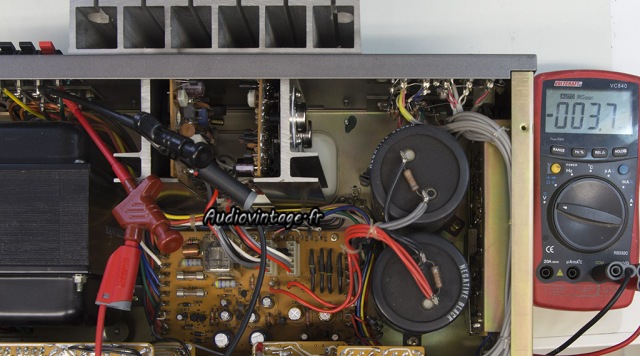

Réglage de l’offset en cours.

Luxman L85
Puis du bias.

Luxman L85

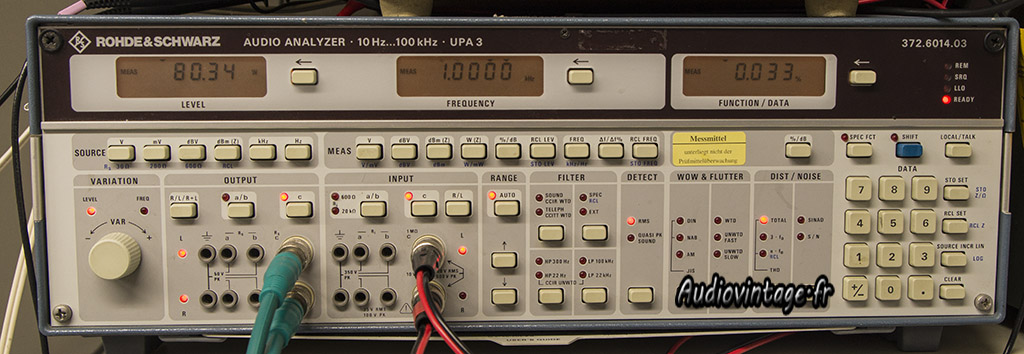

Passage au banc de test pour valider la révision.

Luxman L85
Luxman L85
Luxman L85

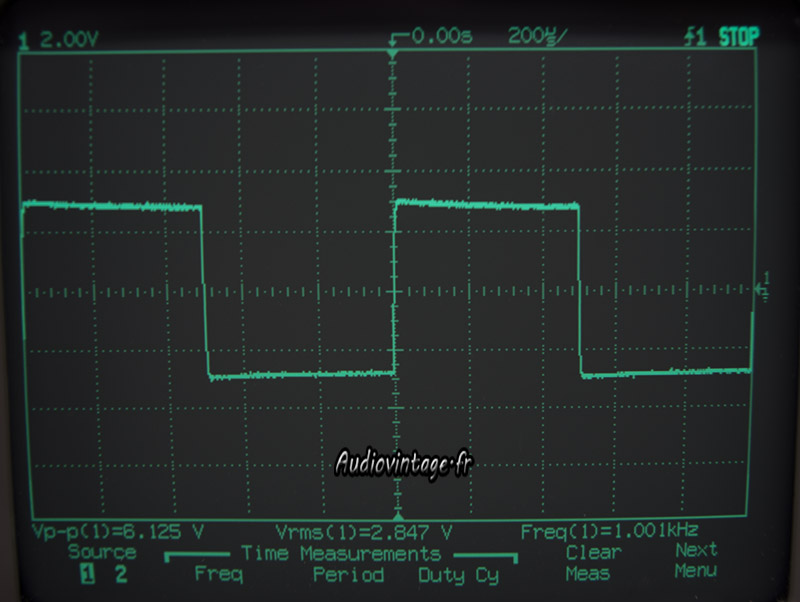

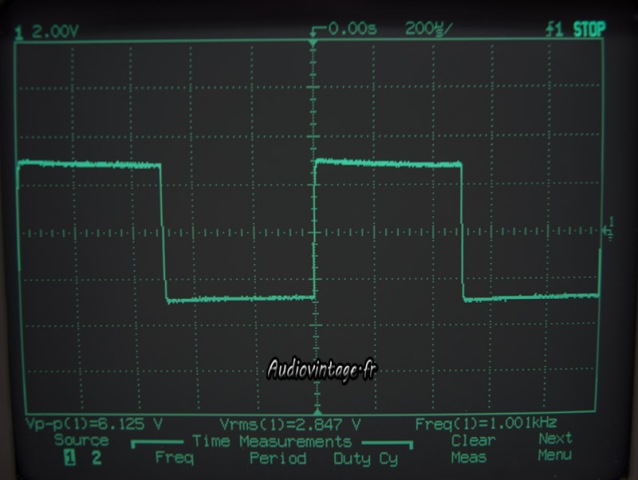

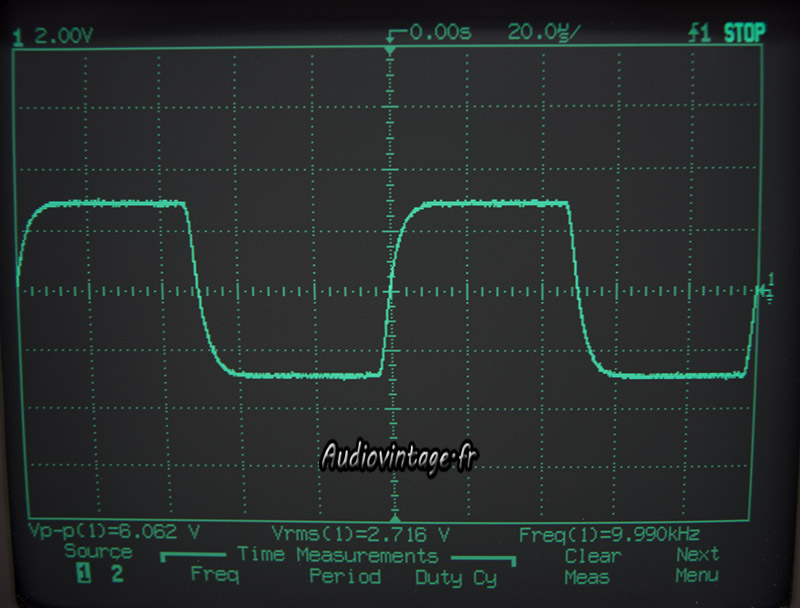

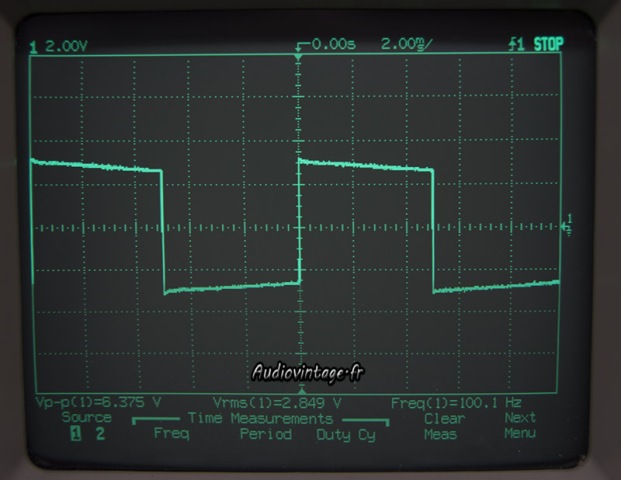

Quelques mesures sur signal carré à 100hz, 1khz et 10 khz.

Luxman L85
Temps de montée à 10khz.

Luxman L85
Terminé !

Luxman L85

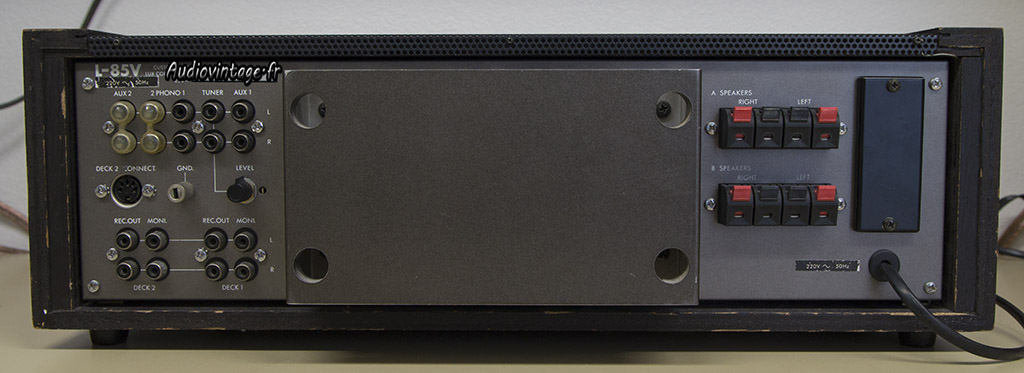

Connectique.

Audiovintage : réparation et révision de vos appareils !
