Scott A 416

Scott A 416 : en superbe état.
Déposé à l’atelier Audiovintage, voici un petit Scott A-416 pour quelques soins.

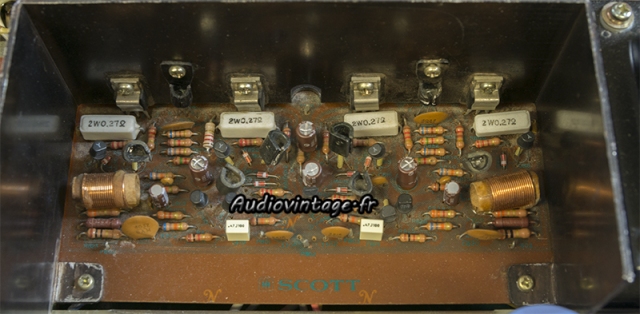

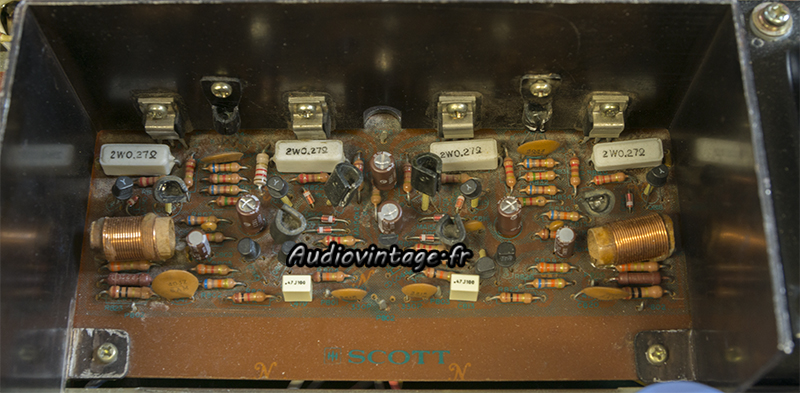

Scott A 416 : à son arrivée.
Scott A 416 : à son arrivée.
Il fonctionne, n’a pas de souci particulier, mais les mesures montrent un paquet de condensateurs chimiques en fin de vie.
L’intervention réalisée ici sera donc apparentée à un simple « recapage » même si on s’en éloigne beaucoup par les multiples vérifications (non indiquées dans cet article) et les mesures réalisées.

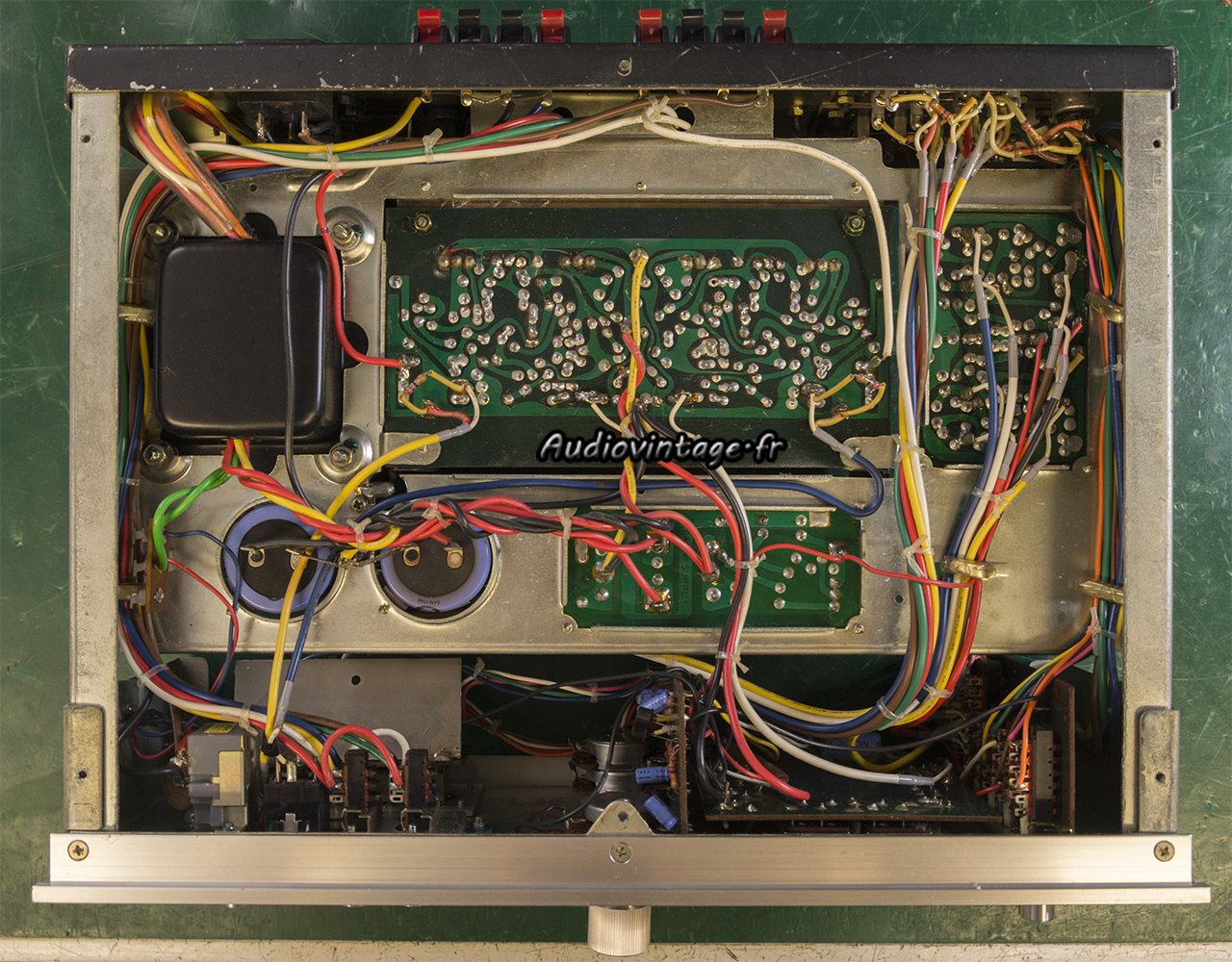

Scott A 416 : circuit amplification à revoir.
Le circuit principal d’amplification.

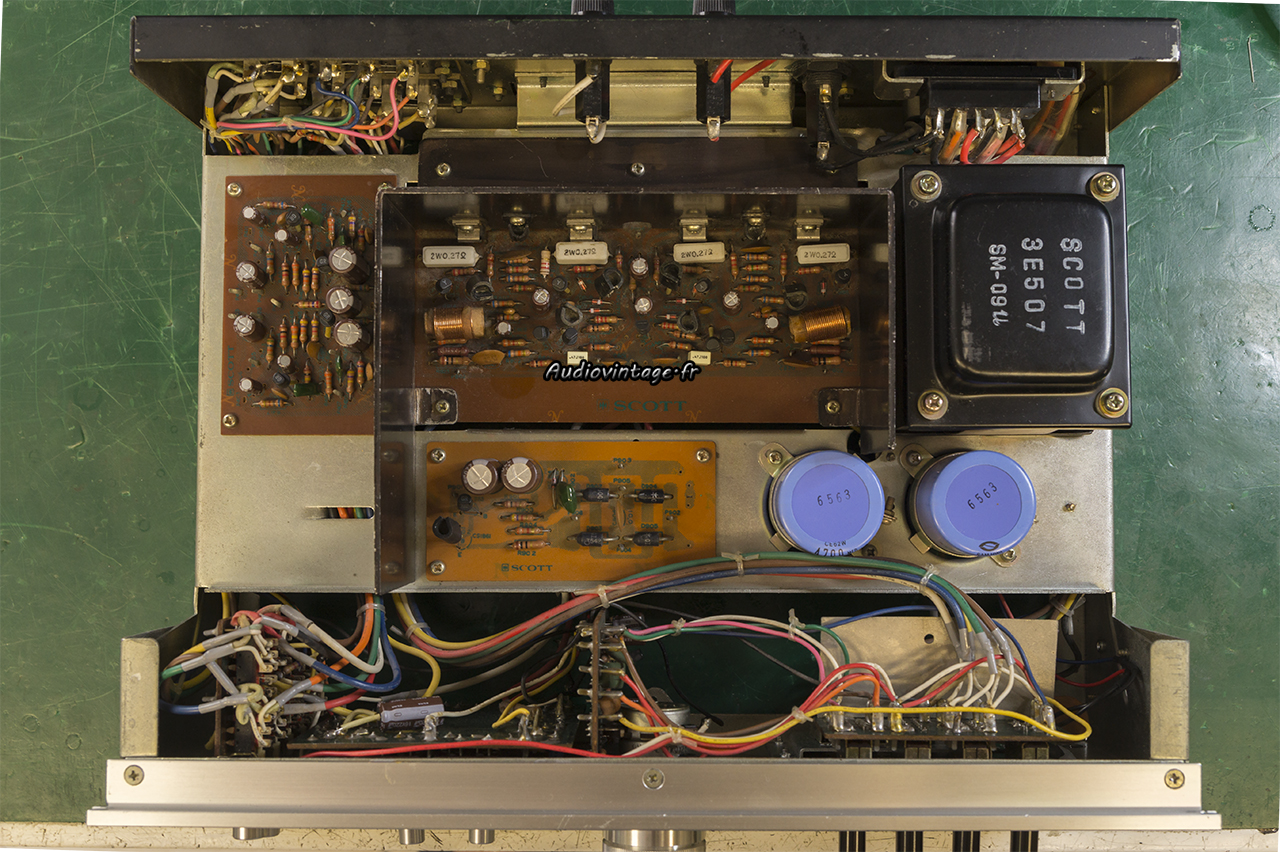

Scott A 416 : circuit amplification revu.
Il reçoit des condensateurs neufs.

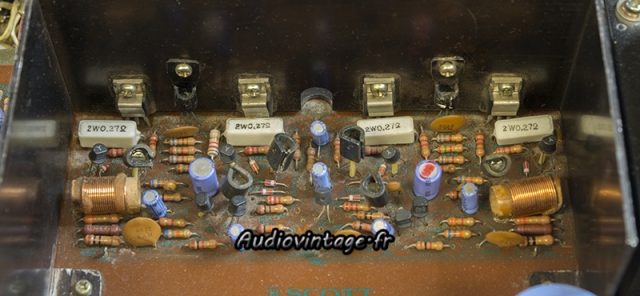

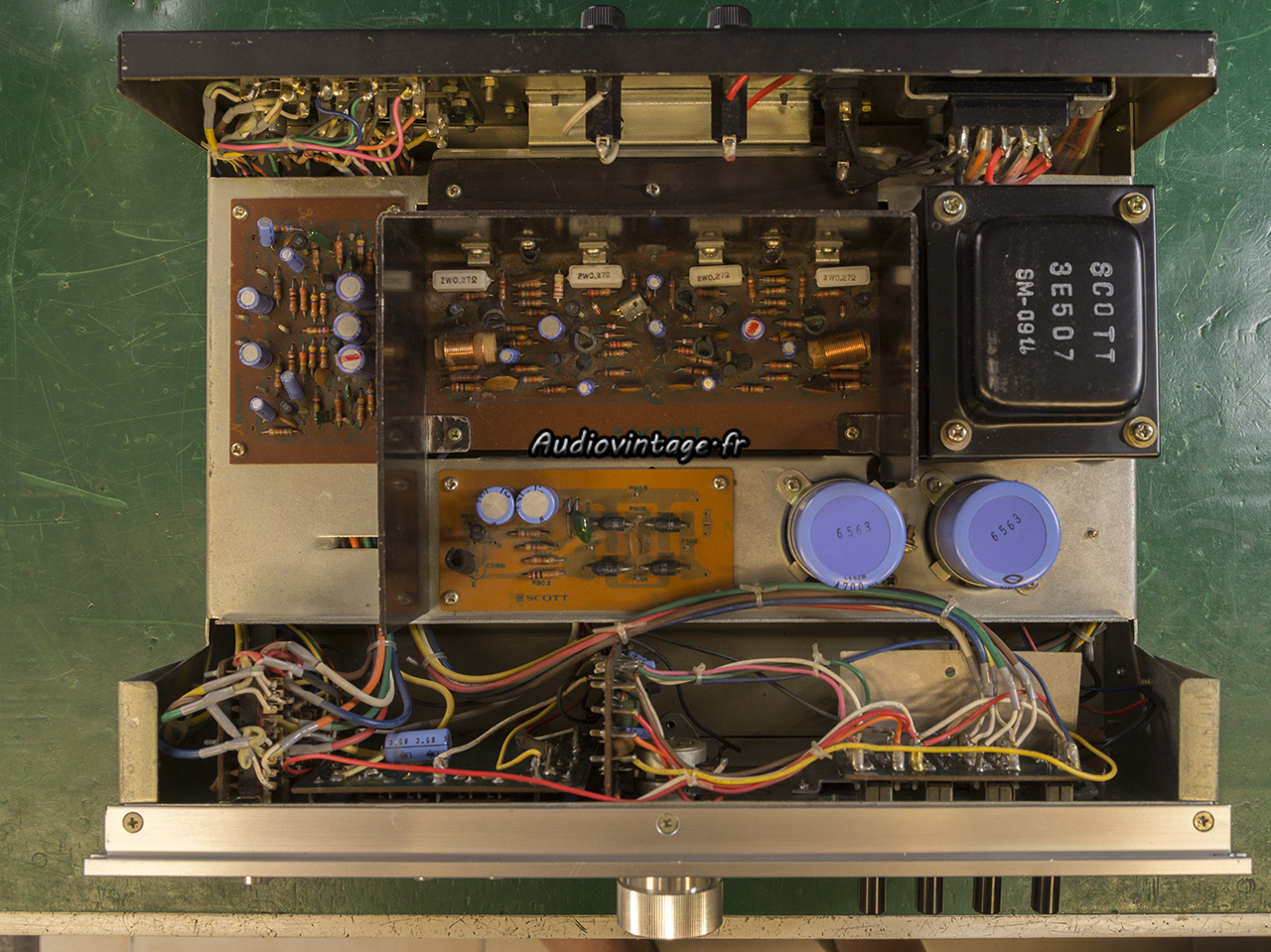

Scott A 416 : terminé.
Je prends un raccourci rapide avec cette photo une fois l’intervention terminée, tout ce qui a été remplacé étant parfaitement visible.

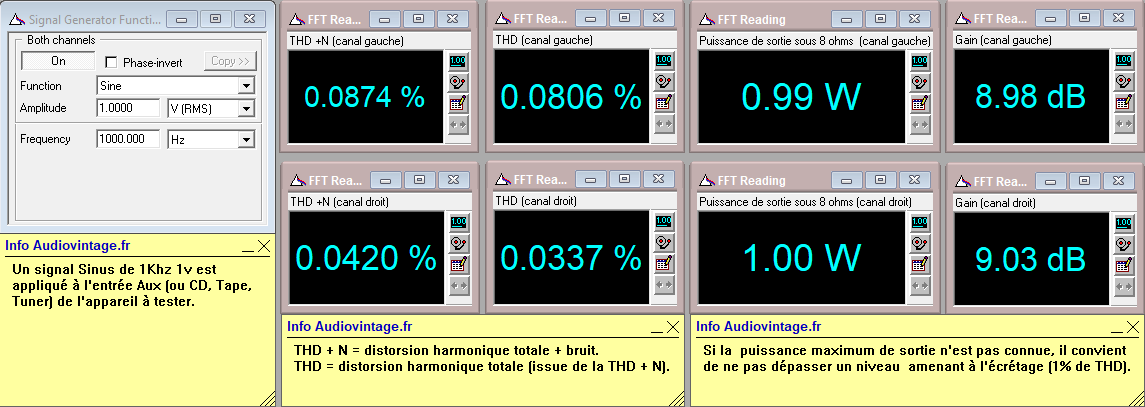

Scott A 416 : distorsion-à-2x1w-sous-8-ohms-entrée-aux
Distorsion à 2x1w sous 8 ohms, entrée aux.

Scott A 416 : distorsion-à-2x22w-sous-8-ohms-entrée-aux
Distorsion à puissance nominale sous 8 ohms, entrée aux.

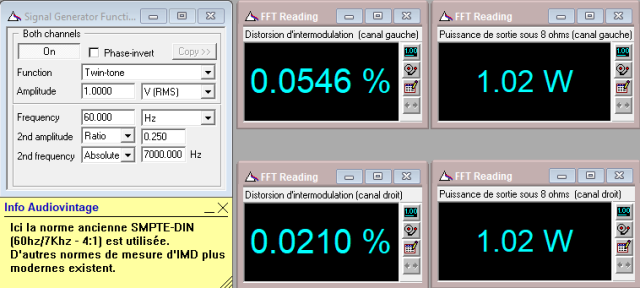

Scott A 416 : IMD-à-2x1w-sous-8-ohms-entrée-aux
Distorsion d’intermodulation à 2x1w sous 8 ohms, entrée aux.

Scott A 416 : IMD-à-lécrétage-sous-8-ohms-entrée-aux
Distorsion d’intermodulation, 2x20w sous 8 ohms à l’écrêtage, entrée aux.

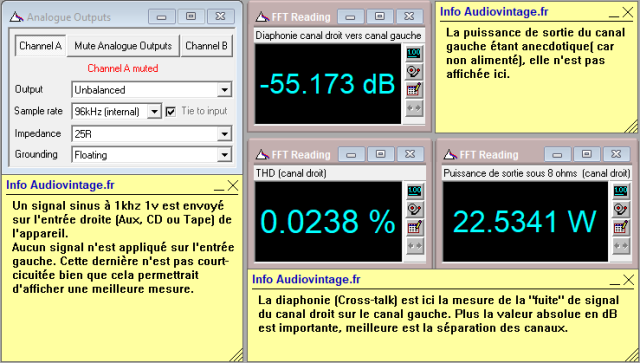

Scott A 416 : diaphonie-du-canal-droit-sur-le-canal-gauche-à-22w-sous-8-ohms-entrée-aux
Diaphonie à puissance nominale sous 8 ohms, canal droit sur canal gauche, entrée aux.

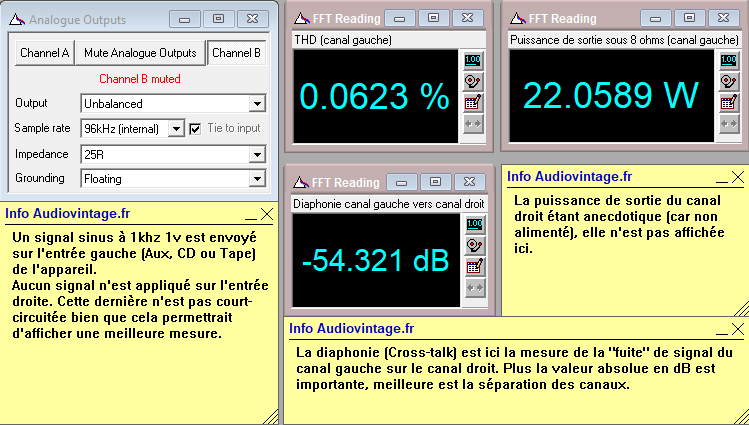

Scott A 416 : diaphonie-du-canal-gauche-sur-le-canal-droit-à-22w-sous-8-ohms-entrée-aux
Diaphonie à puissance nominale sous 8 ohms, canal gauche sur canal droit, entrée aux.

Scott A 416 : réponse-en-fréquence-à-2x1w-sous-8-ohms-entrée-aux
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux.

Scott A 416 : réponse-en-fréquence-à-2x1w-sous-8-ohms-entrée-aux-loudness-activé
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, loudness activé.

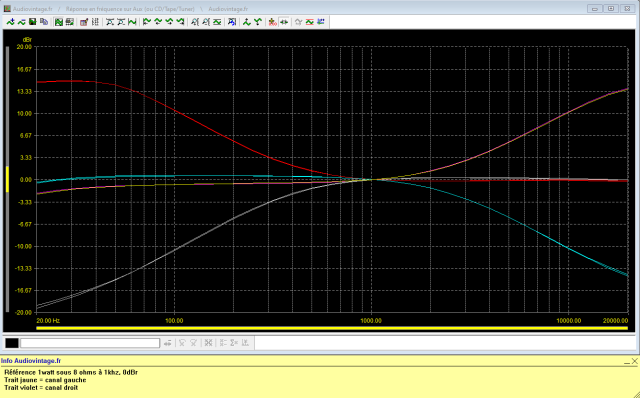

Scott A 416 : réponse-en-fréquence-à-2x1w-sous-8-ohms-entrée-aux-correcteurs-de-tonalité-au-mini-puis-maxi
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, correcteurs au maxi puis au mini.

Scott A 416 : rapport-signal-bruit-à-2x22w-sous-8-ohms-entrée-aux
Rapport signal bruit à 2x22w sous 8 ohms, entrée aux.

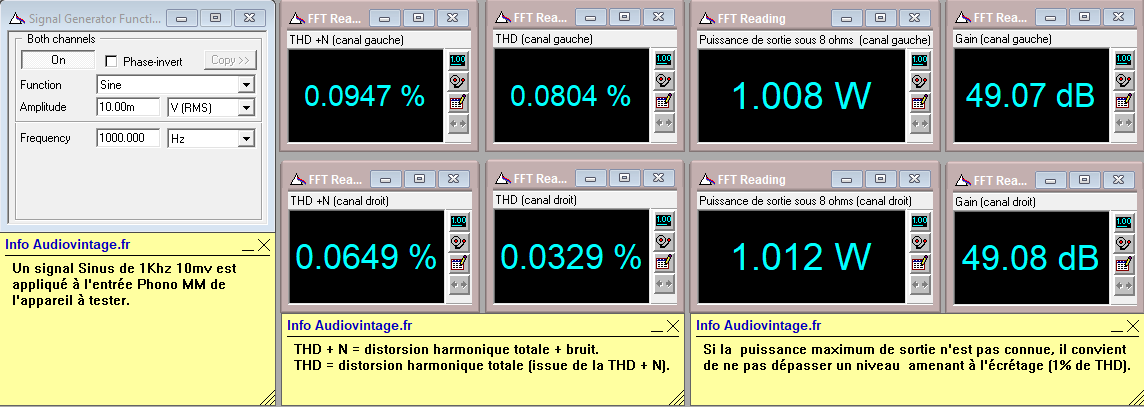

Scott A 416 : distorsion-à-2x1w-sous-8-ohms-entrée-phono
Distorsion à 2x1w sous 8 ohms, entrée phono.

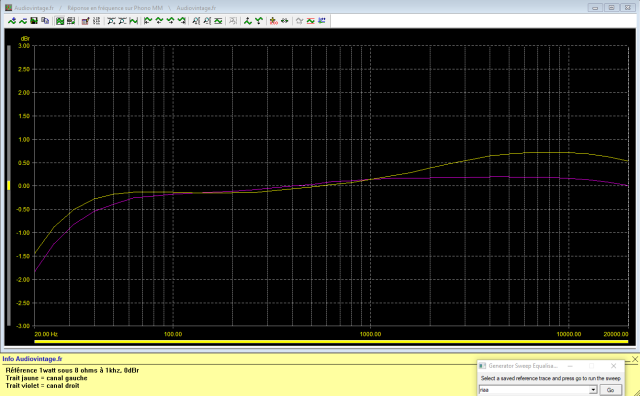

Scott A 416 : réponse-en-fréquence-à-2x1w-sous-8-ohms-entrée-phono
Réponse en fréquence à 2x1w sous 8 ohms, entrée phono.

Scott A 416 : rapport-signal-bruit-à-2x22w-sous-8-ohms-entrée-phono
Rapport signal bruit à 2x22w sous 8 ohms, entrée phono.

Scott A 416 : signal-carré-à-100hz
Scott A 416 : signal-carré-à-1khz
Scott A 416 : signal-carré-à-10khz
Scott A 416 : temps-de-montée-à-10khz
Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms, entrée aux

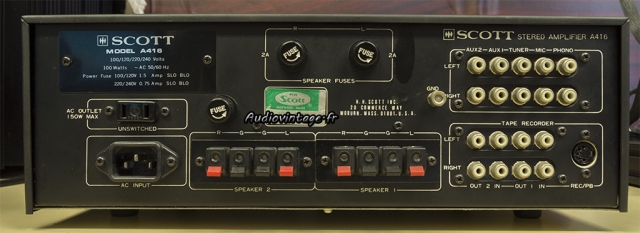

Scott A 416 : connectique.
Connectique.
