Revox B750 MKII

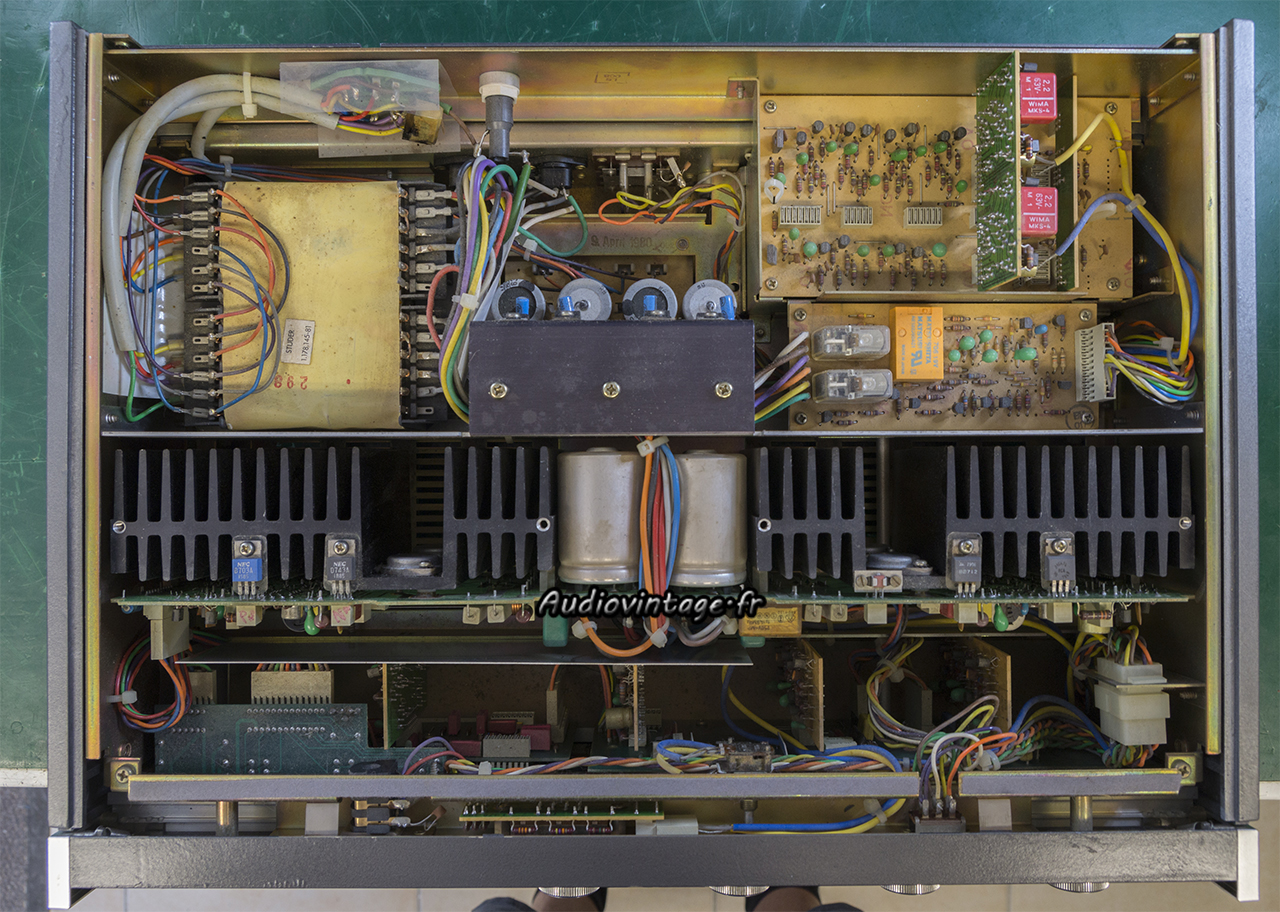

Revox B750 MKII : après un bon nettoyage.
Une GROSSE intervention sur ce Revox B750 MKII, un modèle que je connais particulièrement bien pour en voir remis un certain nombre en état.

Revox B750 MKII : à son arrivée.
Il est en panne, le fusible général a sauté. Une enquête minutieuse montre qu’un circuit d’amplification est défectueux. Divers composants ont claqué.
L’appareil a déjà eu droit à au moins une intervention passée (moyennement bien réalisée).
Ce beau Revox sera donc réparé et entièrement révisé.

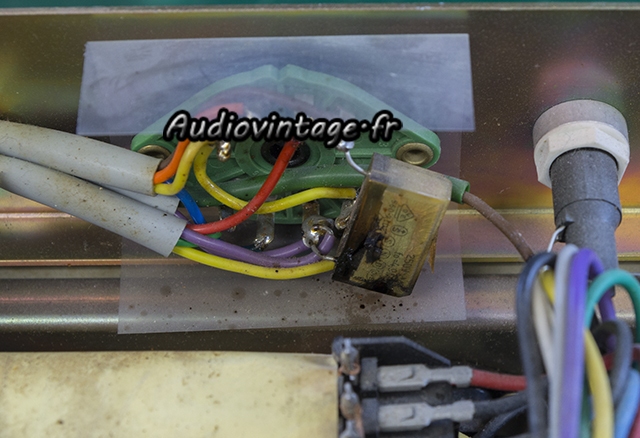

Revox B750 MKII : Rifa barbecue.
Ce n’est plus une surprise de voir un condensateur Rifa explosé. A remplacer.

Revox B750 MKII : transistors kaput.

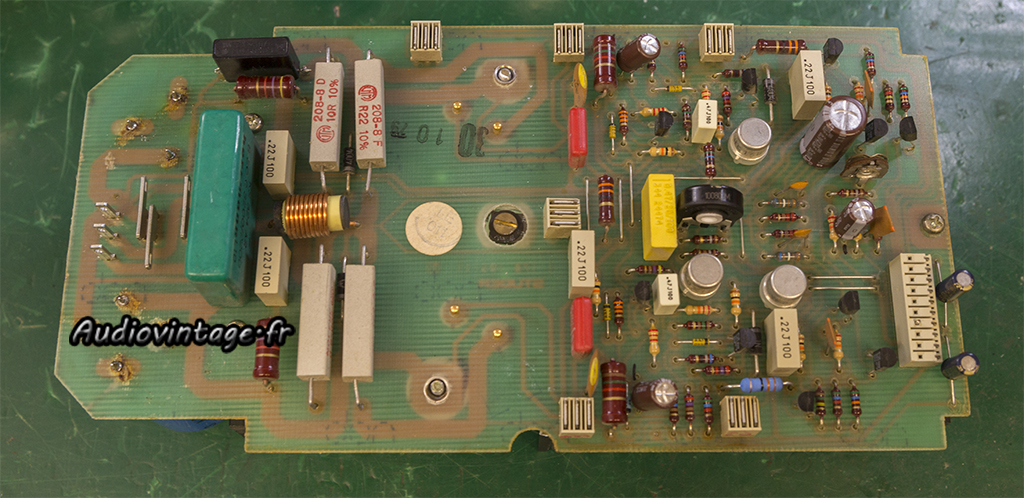

Revox B750 MKII : amplification en panne.

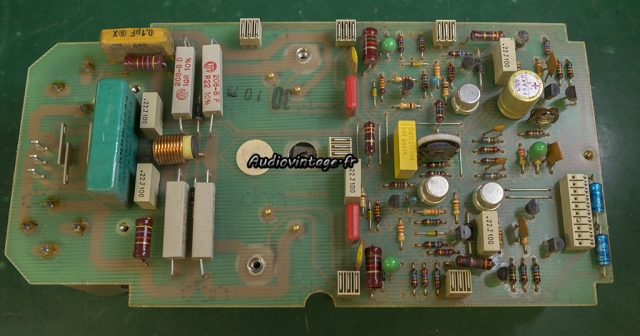

Démontage d’un bloc d’amplification et son alimentation.

Revox B750 MKII : réparé et révisé.
Tous les condensateurs chimiques sont remplacés tous comme les autres composants HS. La résistance ajustable de réglage de courant de repos est changée par sécurité.

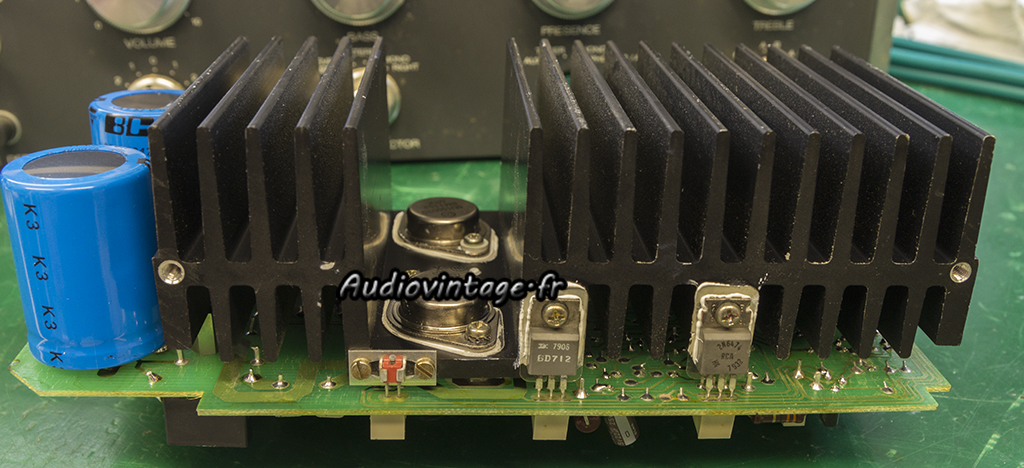

Revox B750 MKII : transistors de puissances neufs en place.
De nouveaux transistors de puissances prennent place. Tout ce petit monde est remonté avec de la graisse fraiche et des micas neufs pour les To3.
Le second circuit reçoit des soins identiques.

Revox B750 MKII : alimentation à revoir.
Le circuit des alimentations régulées.Il a déjà eu droit à une intervention passée.

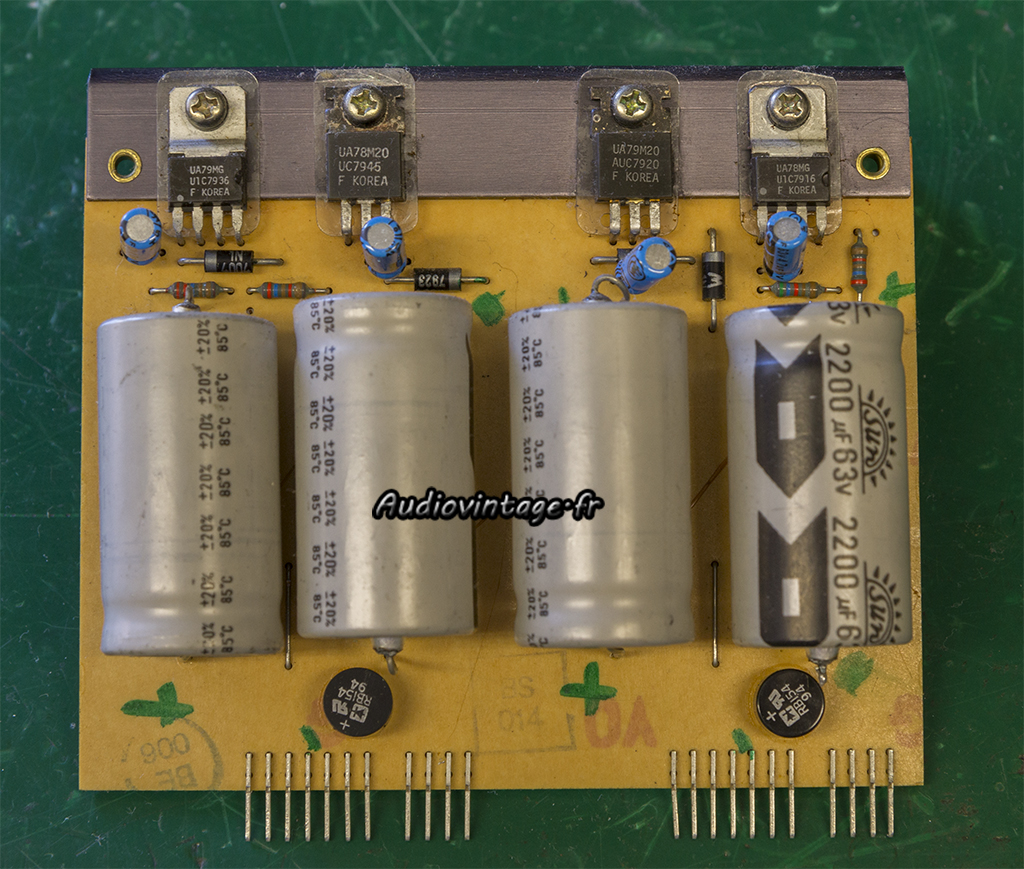

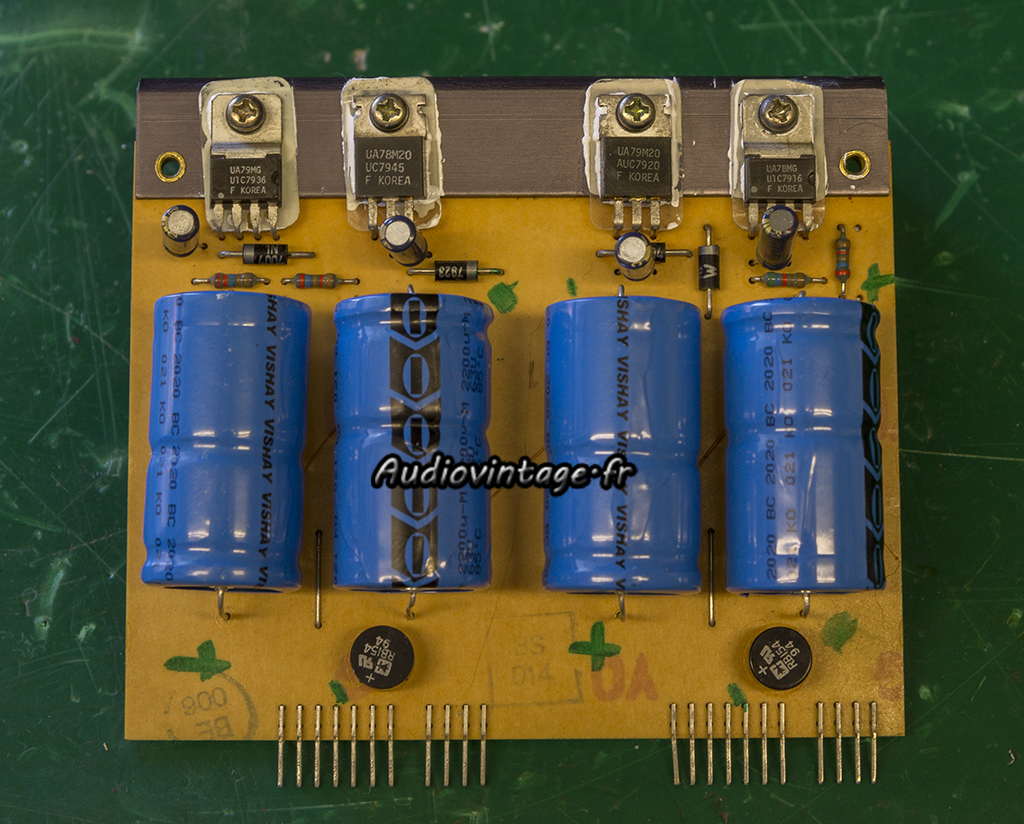

Revox B750 MKII : alimentation révisée.
Il est révisé de nouveau. Hélas, lors des essais finaux, je constaterais que deux des quatre régulateurs présents ne régulent plus grand-chose. Ils seront remplacés.

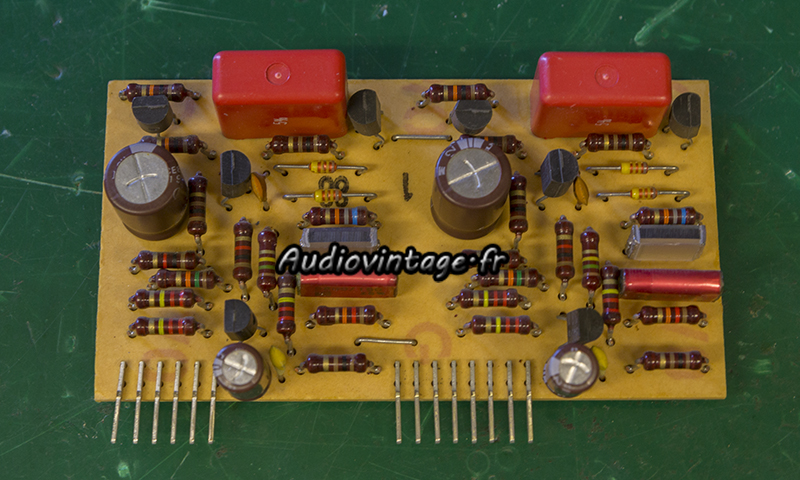

Revox B750 MKII : circuit phono à revoir.
Le circuit phono.

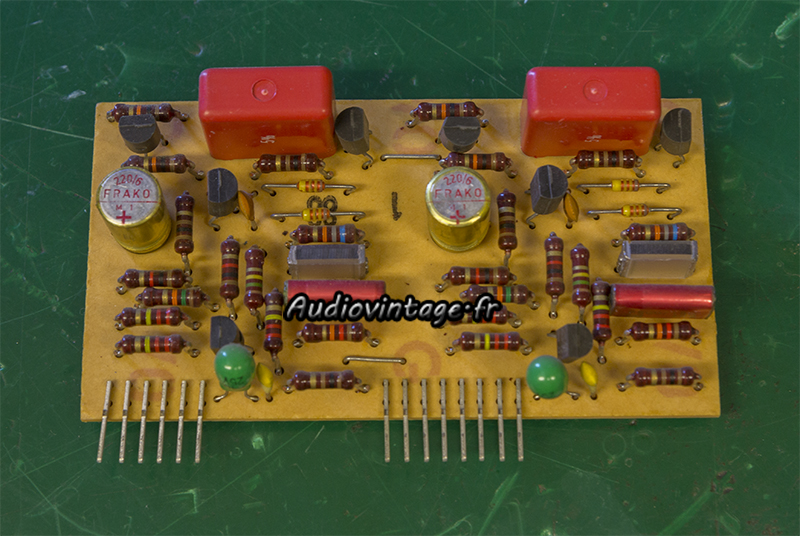

Revox B750 MKII :  circuit phono revu.
Condensateurs chimiques neufs en place.

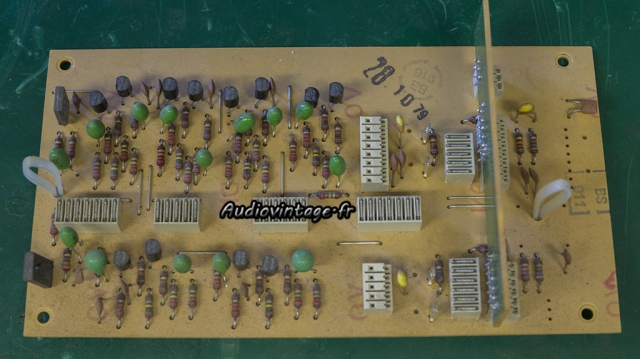

Revox B750 MKII : circuit d'entrée à revoir.
Le circuit d’entrée.

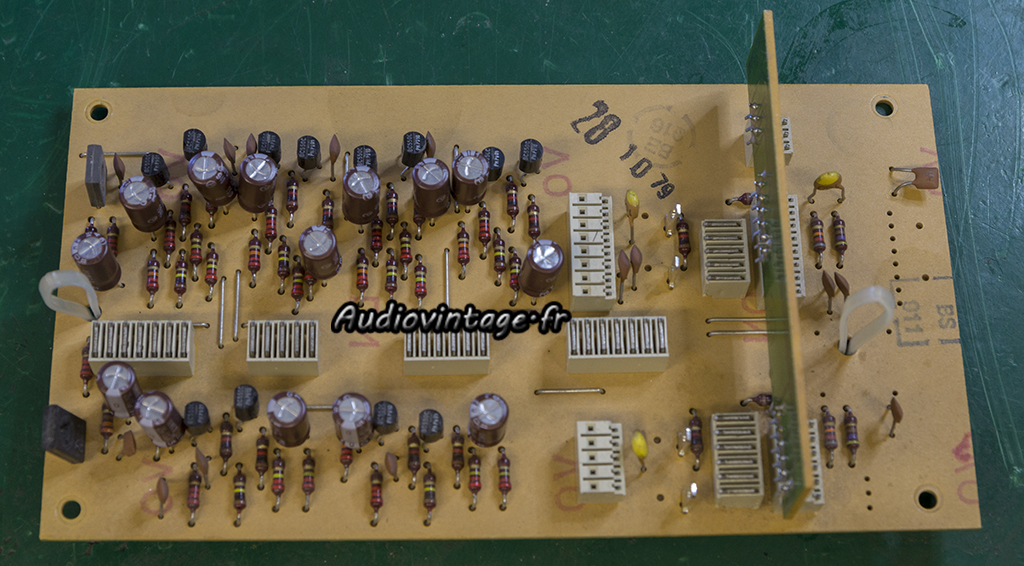

Revox B750 MKII : circuit d'entrée revu.
Chimiques neufs ici aussi.

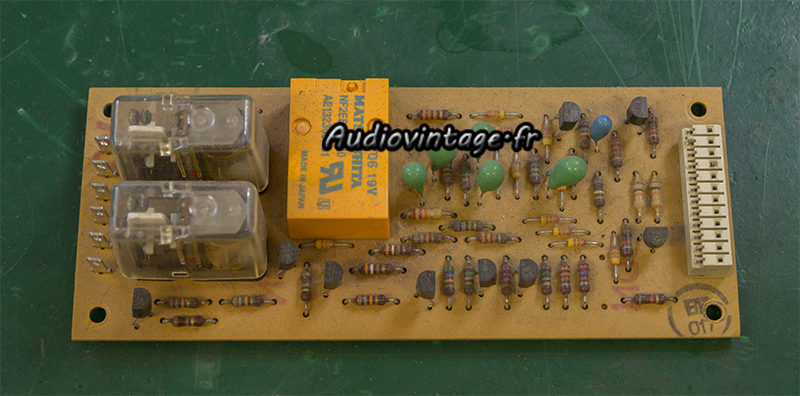

Revox B750 MKII : circuit à réviser.
Le circuit de muting et protection. Le relais orange n’est pas d’origine. Les deux autres aux capots transparents sont bien fatigués.

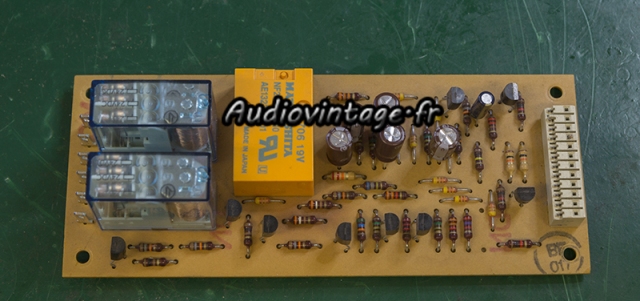

Revox B750 MKII : circuit protection et muting révisé.
Circuit révisé.

Revox B750 MKII : circuits d'amplification en place.
Les deux circuits d’amplifications sont remontés dans l’appareil.

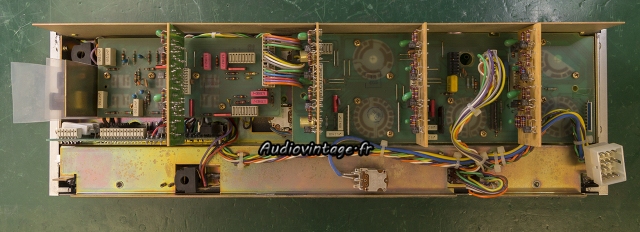

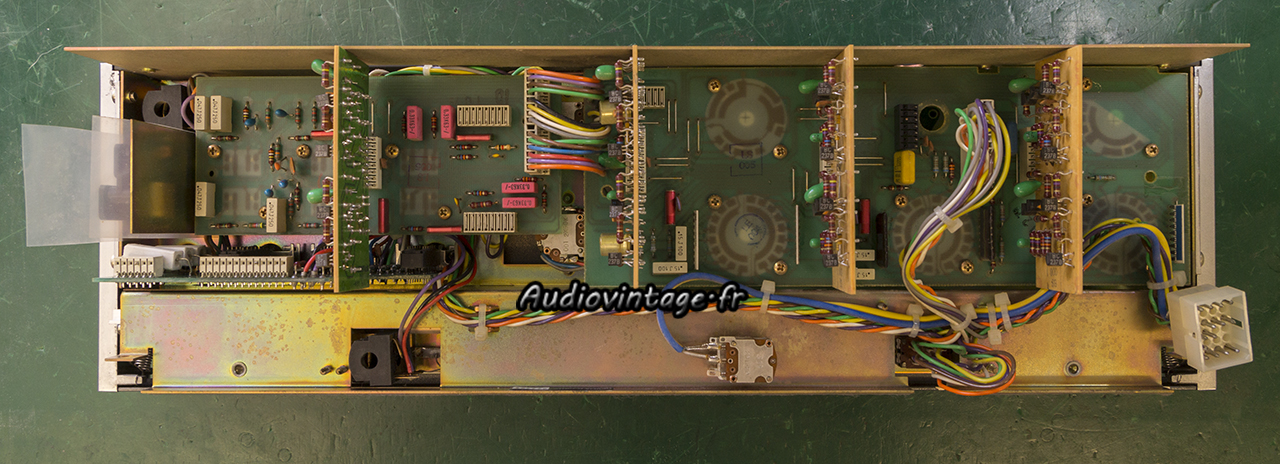

Revox B750 MKII : panneau avant à réviser.
La façade supportant un nombre non négligeable de circuits divers.

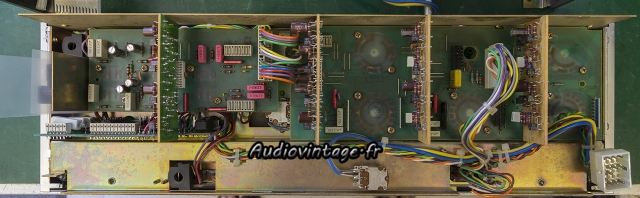

Revox B750 MKII : panneau avant révisé.
Tous les condensateurs chimiques sont remplacés. Les circuits ont tous été retirés pour nettoyer correctement les commutateurs et autres commandes.

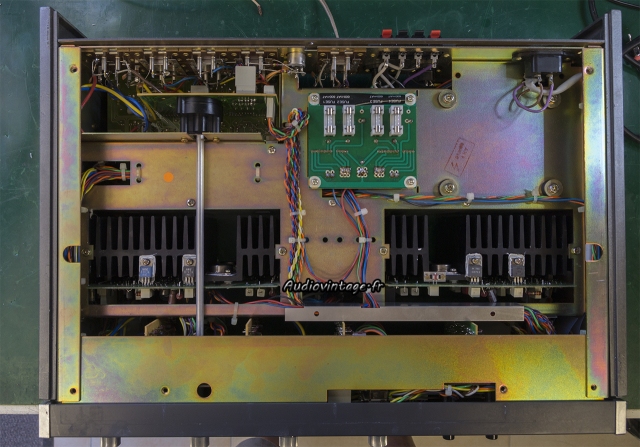

Revox B750 MKII : terminé.
Revox B750 MKII : terminé.
Remontage. Après le remplacement des deux régulateurs qui n’étaient pas au programme (voir plus haut), les diverses tensions sont contrôlées, courants de repos et offsets ajustés.

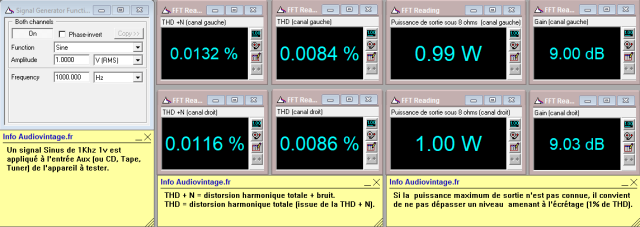

Revox B750 MKII : distorsion-à-2x1w-sous-8-ohms-entrée-aux-tone-defeat
Distorsion à 2x1w sous 8 ohms, entrée aux, tone defeat.

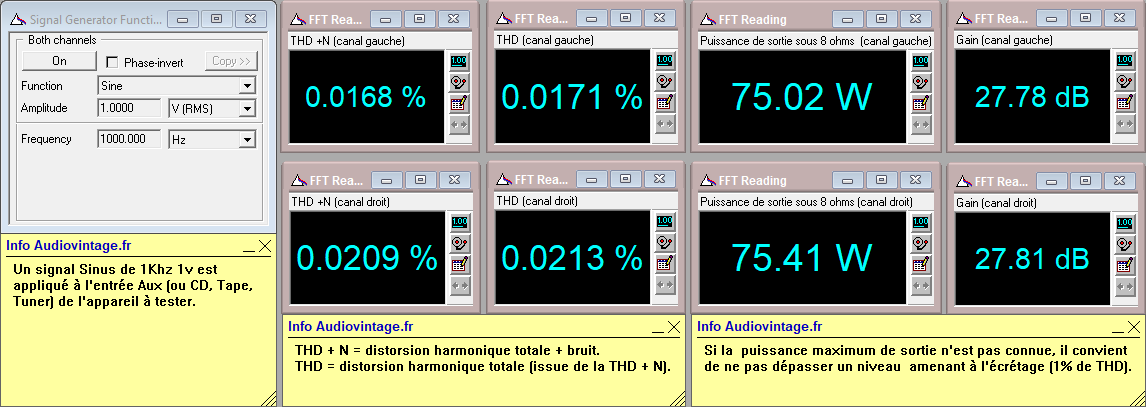

Revox B750 MKII : distorsion-à-puissance-nominale-sous-8-ohms-entrée-aux-tone-defeat
Distorsion à puissance nominale sous 8 ohms, entrée aux, tone defeat.

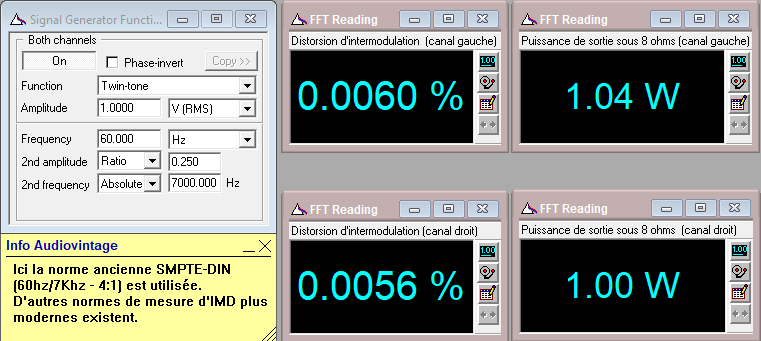

Revox B750 MKII : IMD-à-2x1w-sous-8-ohms-entrée-aux-tone-defeat
Distorsion d’intermodulation à 2x1w sous 8 ohms, entrée aux, tone defeat.

Revox B750 MKII : IMD-à-puissance-nominale-sous-8-ohms-entrée-aux-tone-defeat
Distorsion d’intermodulation à puissance nominale sous 8 ohms, entrée aux, tone defeat.

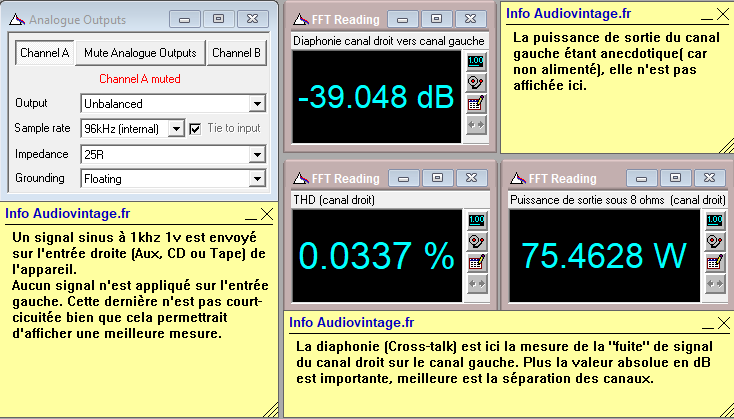

Revox B750 MKII : diaphonie-du-canal-droit-sur-le-canal-gauche-à-75w-sous-8-ohms-entrée-aux-tone-defeat
Diaphonie à puissance nominale sous 8 ohms, canal droit sur canal gauche, entrée aux, tone defeat.

Revox B750 MKII : diaphonie-du-canal-gauche-sur-le-canal-droit-à-75w-sous-8-ohms-entrée-aux-tone-defeat

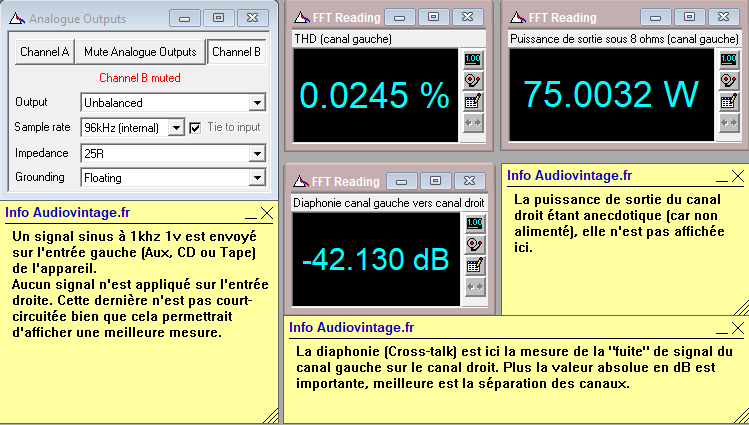

Diaphonie à puissance nominale sous 8 ohms, canal gauche sur canal droit, entrée aux, tone defeat.

Revox B750 MKII : réponse-en-fréquence-à-2x1w-sous-8-ohms-entrée-aux-tone-defeat
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat.

Revox B750 MKII : réponse-en-fréquence-à-2x1w-sous-8-ohms-entrée-aux-tone-defeat-filtres-low-et-high-activés
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat, filtres “low” et “high” activés.

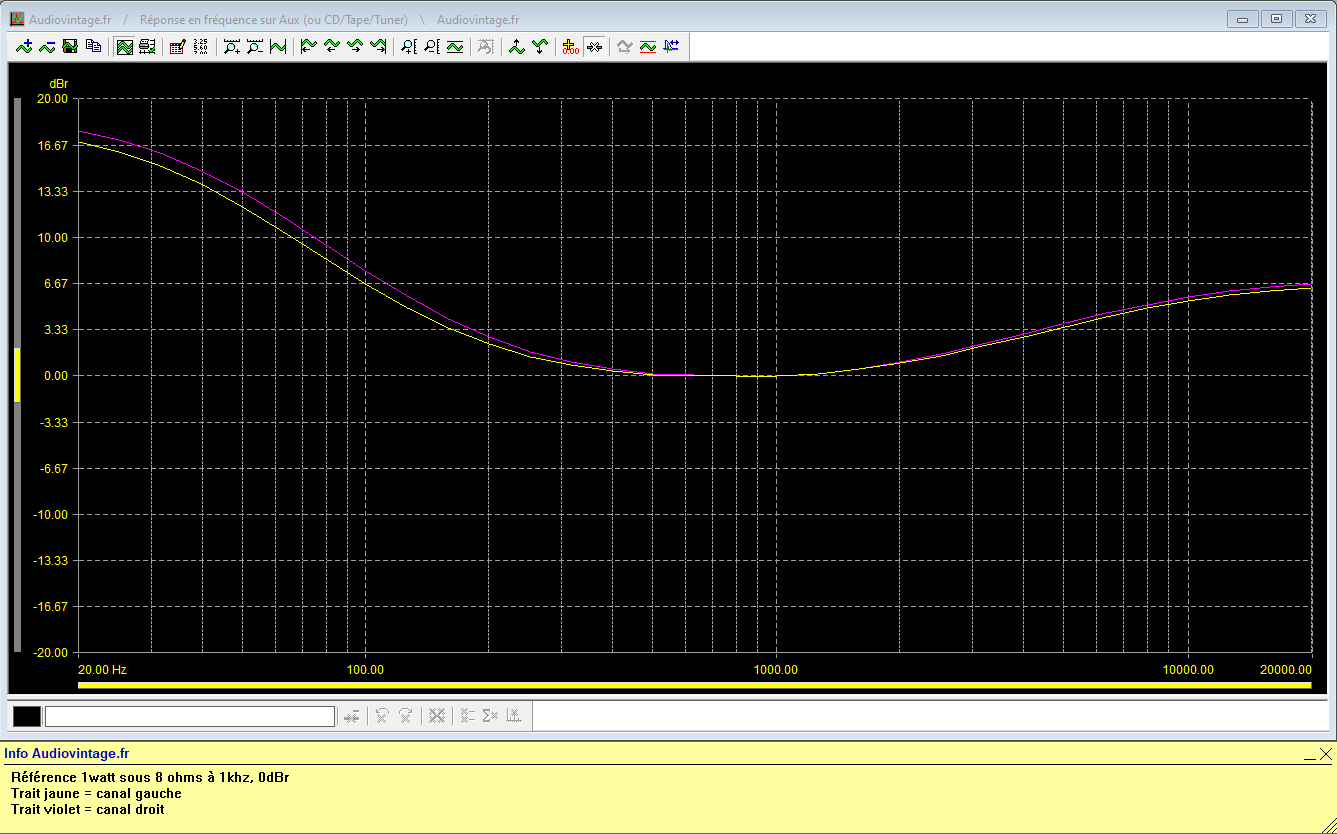

Revox B750 MKII : réponse-en-fréquence-à-2x1w-sous-8-ohms-entrée-aux-tone-defeat-loudness-activé
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat, loudness activé.

Revox B750 MKII : réponse-en-fréquence-à-2x1w-sous-8-ohms-entrée-aux-correcteurs-de-tonalité-au-mini-puis-maxi

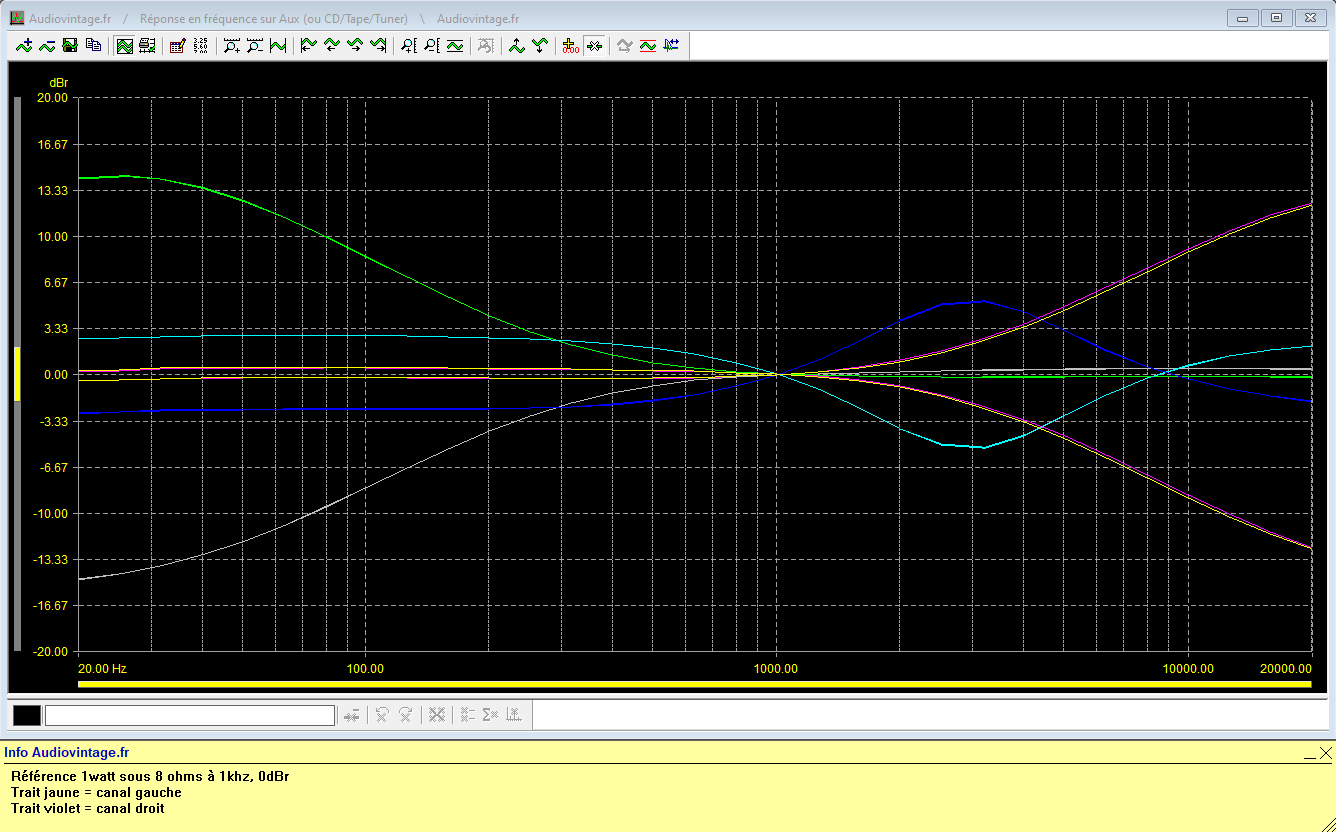

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, correcteurs au maxi puis au mini.

Revox B750 MKII : rapport-signal-bruit-à-2x75w-sous-8-ohms-entrée-aux-tone-defeat
Rapport signal bruit à 2x75w sous 8 ohms, entrée aux, tone defeat.

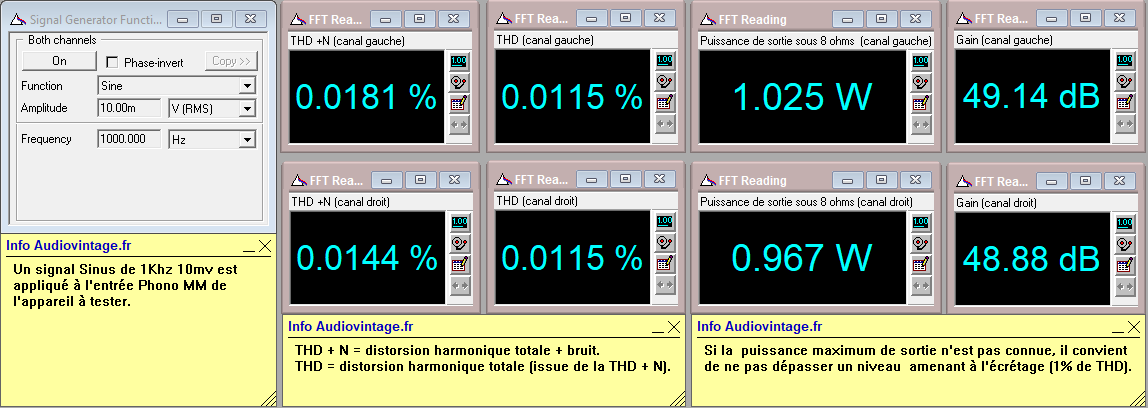

Revox B750 MKII : distorsion-à-2x1w-sous-8-ohms-entrée-phono-tone-defeat
Distorsion à 2x1w sous 8 ohms, entrée phono, tone defeat.

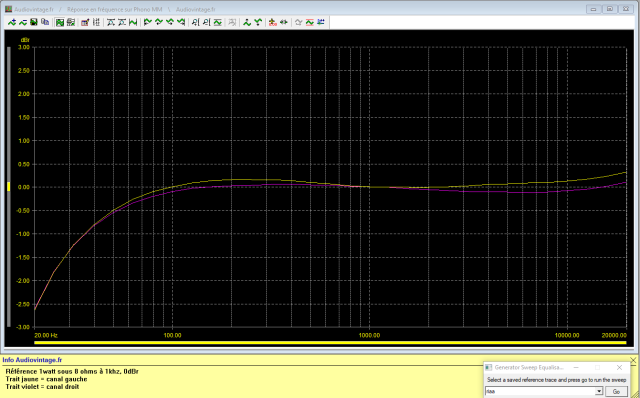

Revox B750 MKII : réponse-en-fréquence-à-2x1w-sous-8-ohms-entrée-phono-tone-defeat
Réponse en fréquence à 2x1w sous 8 ohms, entrée phono, tone defeat.

Revox B750 MKII : rapport-signal-bruit-à-2x75w-sous-8-ohms-entrée-phono-tone-defeat
Rapport signal bruit à 2x75w sous 8 ohms, entrée phono, tone defeat.

Revox B750 MKII : signal-carré-à-100hz
Revox B750 MKII : signal-carré-à-1khz
Revox B750 MKII : signal-carré-à-10khz
Revox B750 MKII : temps-de-montée-à-10khz
Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms, entrée aux, tone defeat.

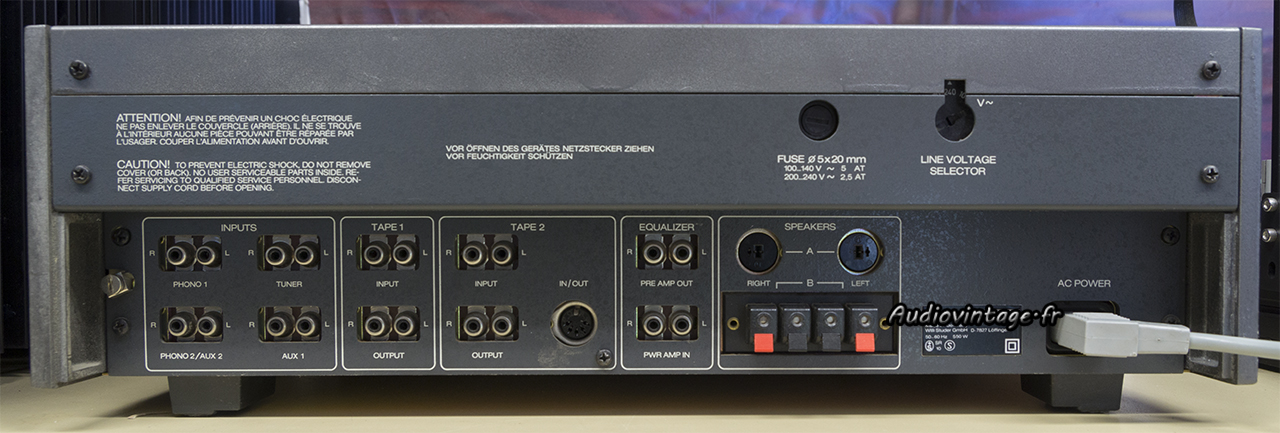

Revox B750 MKII : connectique.
Connectique.
