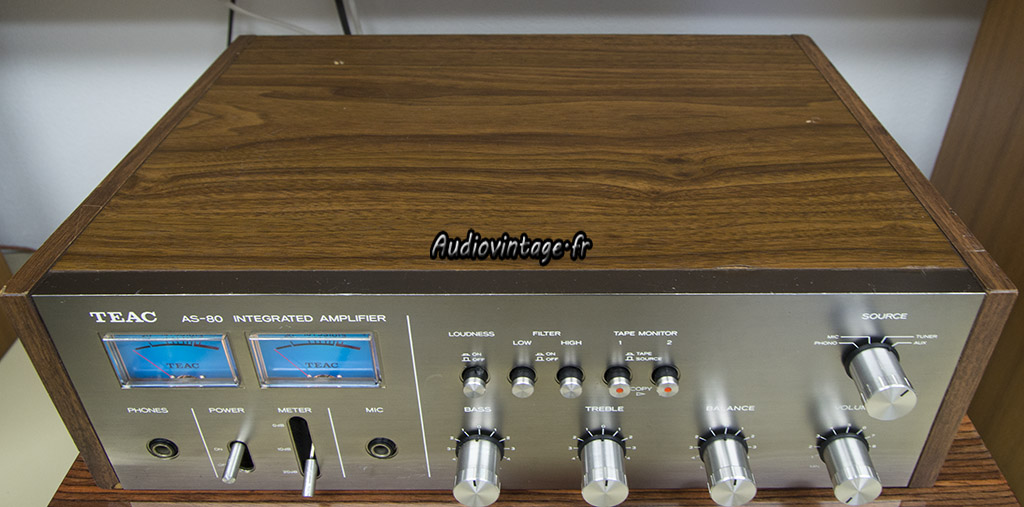

Un petit intégré peu courant.

Teac AS-80
Teac AS-80
Son propriétaire actuel l’a acheté peu cher sur un célèbre site de vente aux enchères.
Le vendeur spécifiait dans l’état, non testé.

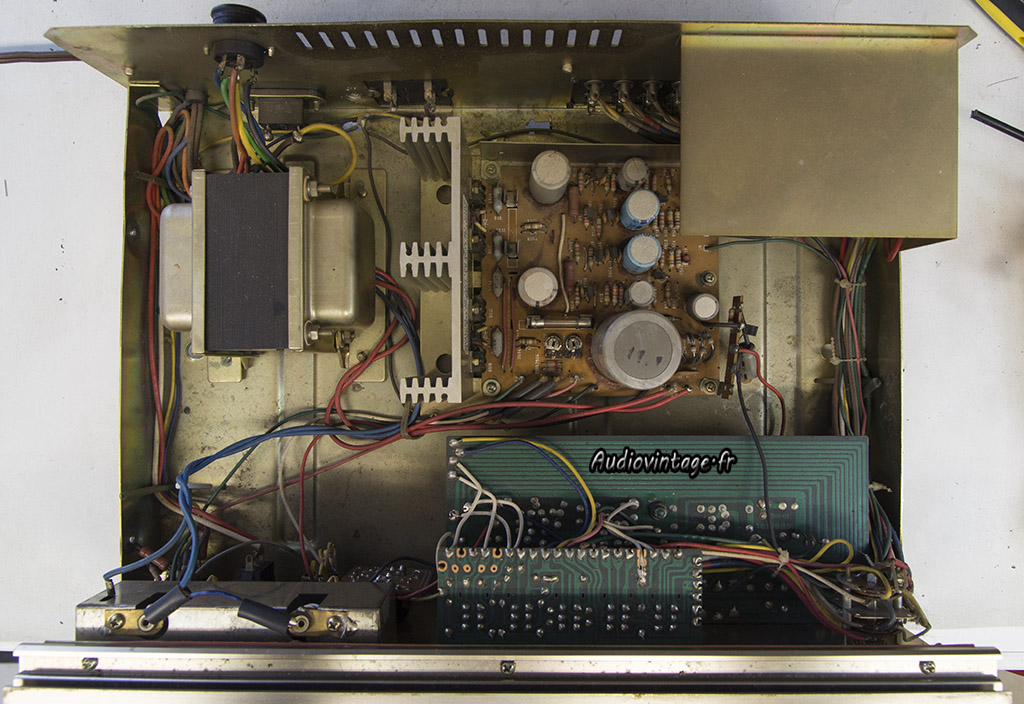

En effet, il est « dans son jus » et en panne sur un canal.
Réparation et révision.

Teac AS-80

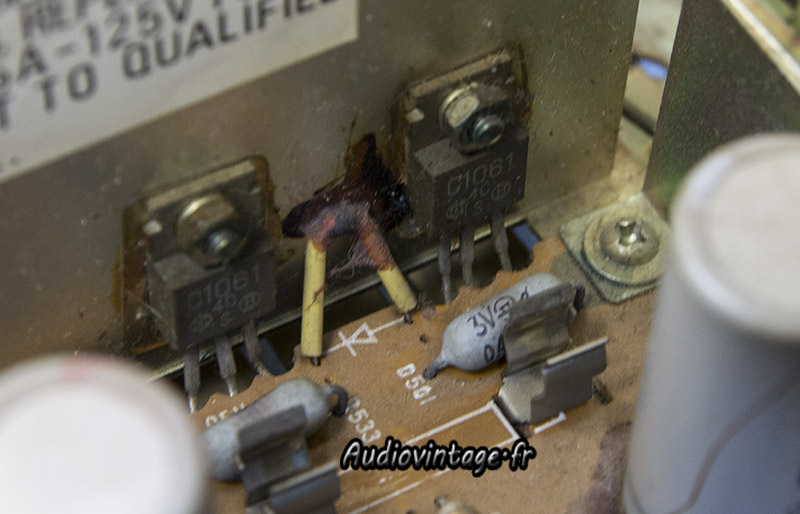

La panne est rapidement identifiée, les deux transistors 2sc1061 sont en court-circuit sur un canal.
Suite à leur remplacement, un premier essai de l’appareil est réalisé.
Ca « craque » au démarrage, des petits bruits suspects ponctuent l’écoute, l’entrée phono (céramique ou magnétique) est en panne sur un canal et peu audible sur l’autre canal.

Teac AS-80

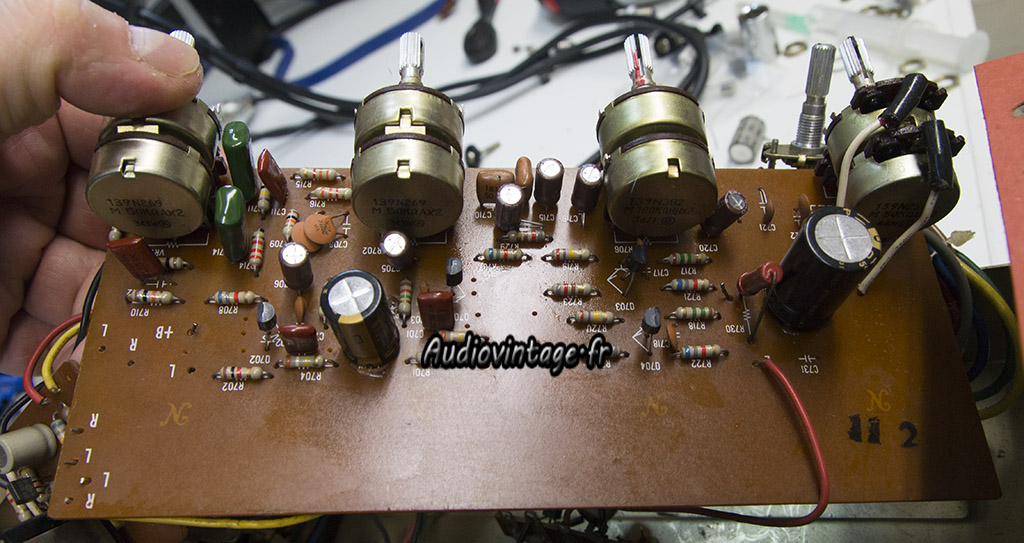

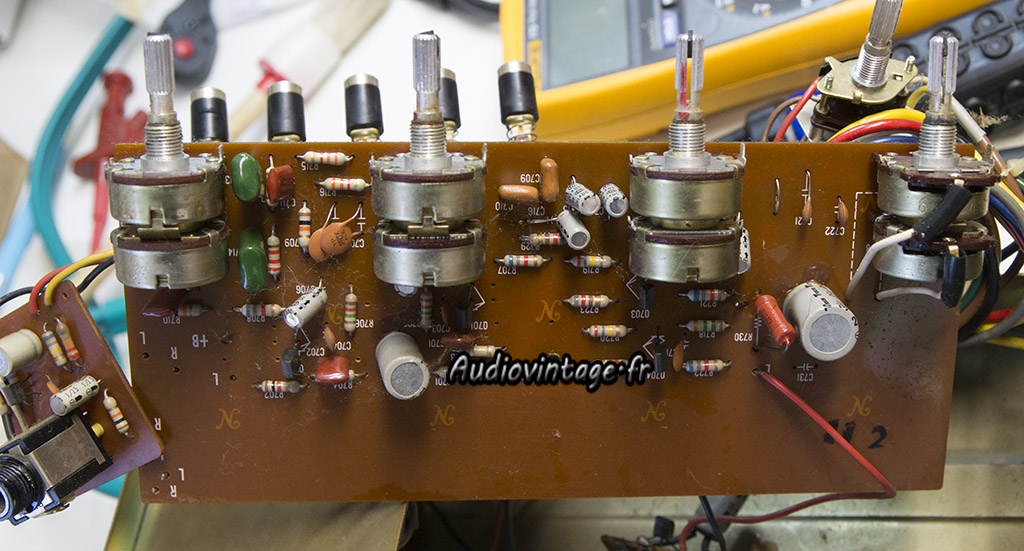

Je commence par la carte supportant les divers potentiomètres et la circuiterie « tone ».

Teac AS-80
Les condensateurs sont remplacés, tout comme les quatre transistors présents.

Teac AS-80

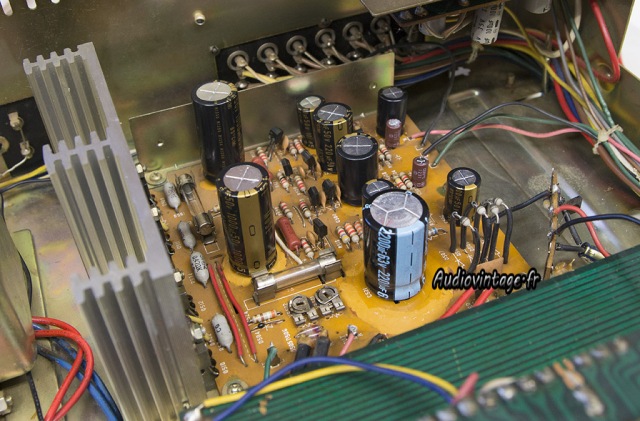

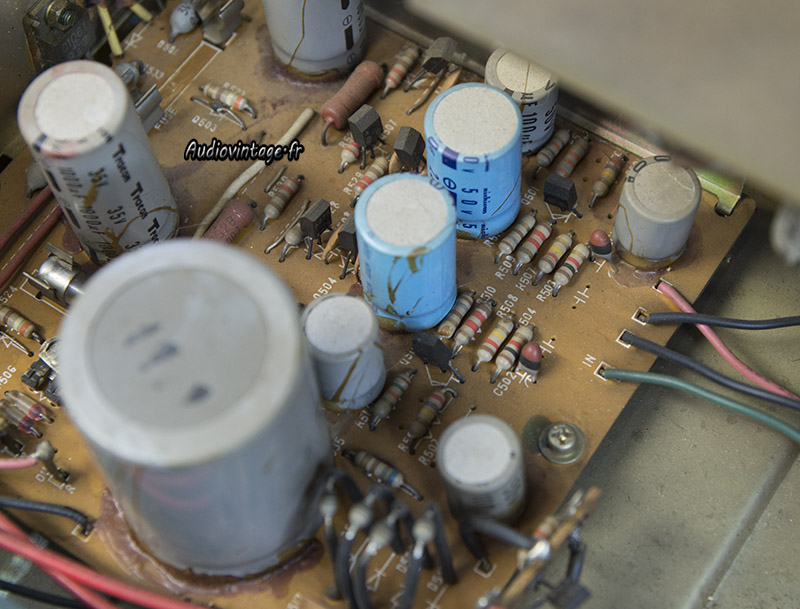

La carte principale regroupant alimentation et amplification est également refaite.
C’est un appareil à couplage capacitif en sortie (1000uf 50v sur chaque canal).
La totalité des condensateurs sont remplacés.
A noter les deux résistances ajustables permettant de régler les vumètres.
Ici pas de réglage de bias ou de point milieu.

Teac AS-80

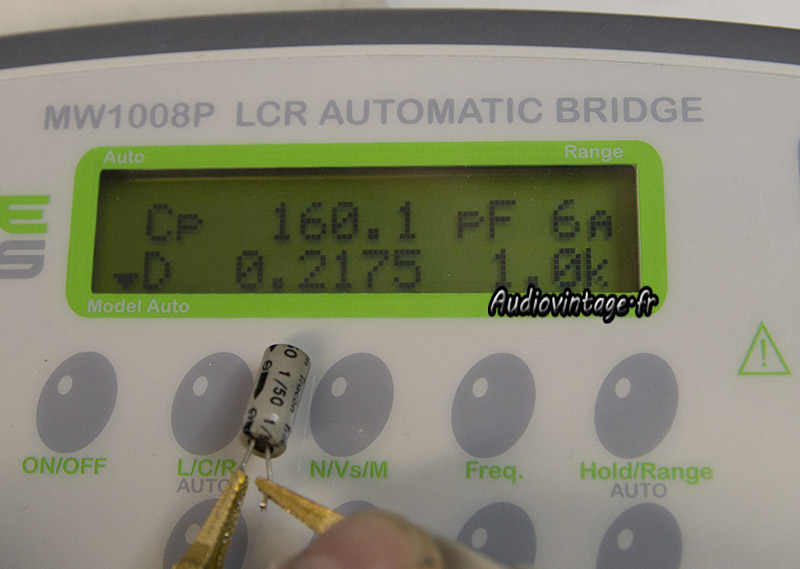

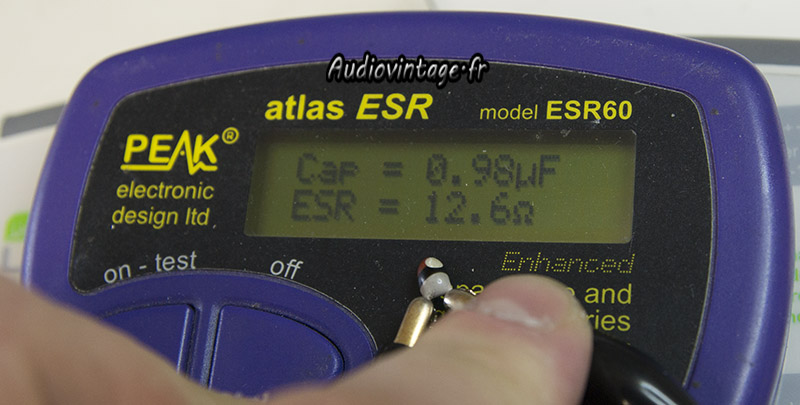

Un des tantales présent sur la carte principale. Un test avec un « simple » capacimètre n’aurait rien révélé de problématique.

Teac AS-80

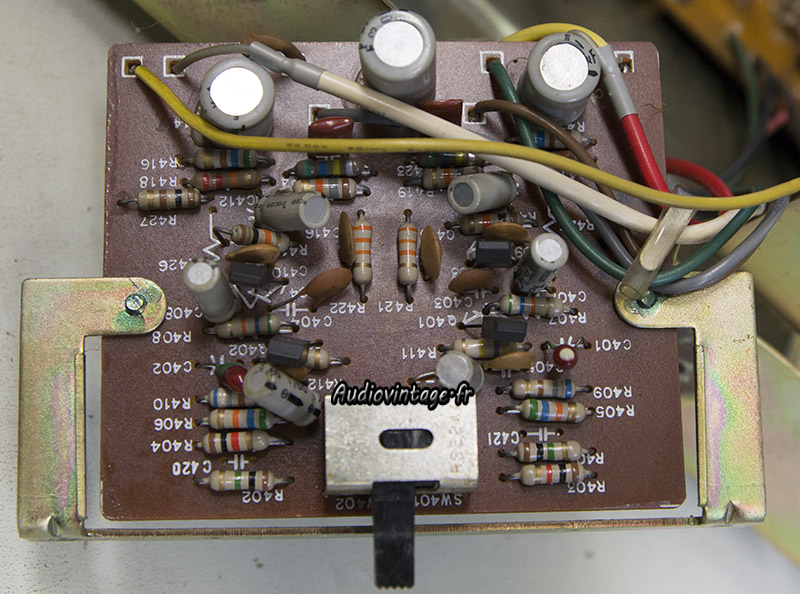

La carte phono.

Teac AS-80
Ici c’est un vrai festival de condensateurs HS !

Teac AS-80

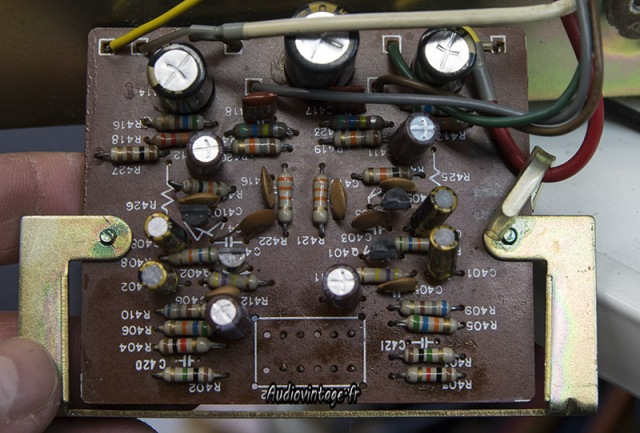

Voici la carte refaite, nouveaux condensateurs chimiques, nouveaux transistors et suppression du sélecteur céramique/magnétique qui occasionnait des faux contacts (cassé en interne).

Teac AS-80

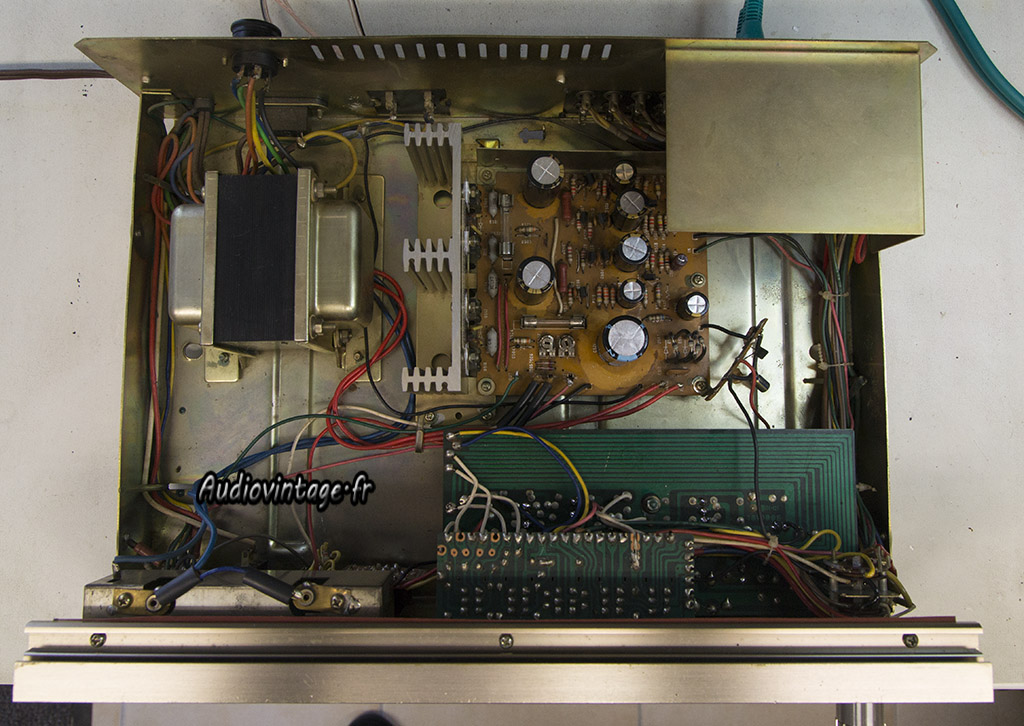

Appareil nettoyé et près pour la batterie de mesures.

Teac AS-80

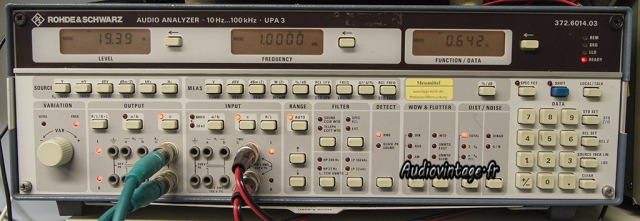

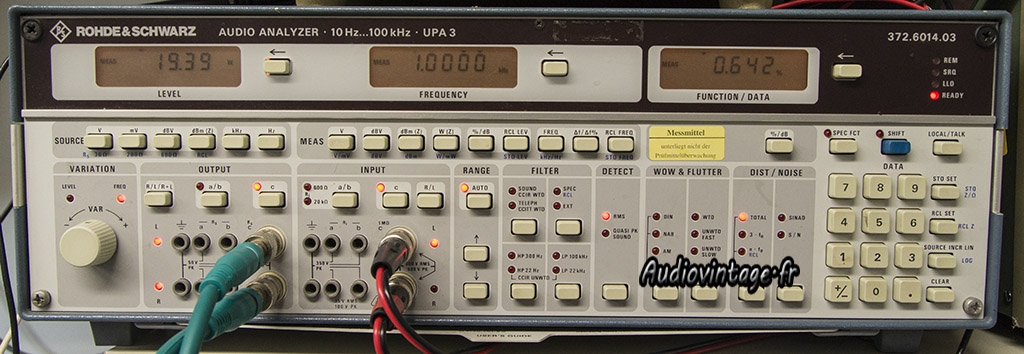

Mesure de puissance et distorsion.

Teac AS-80
Teac AS-80
Teac AS-80

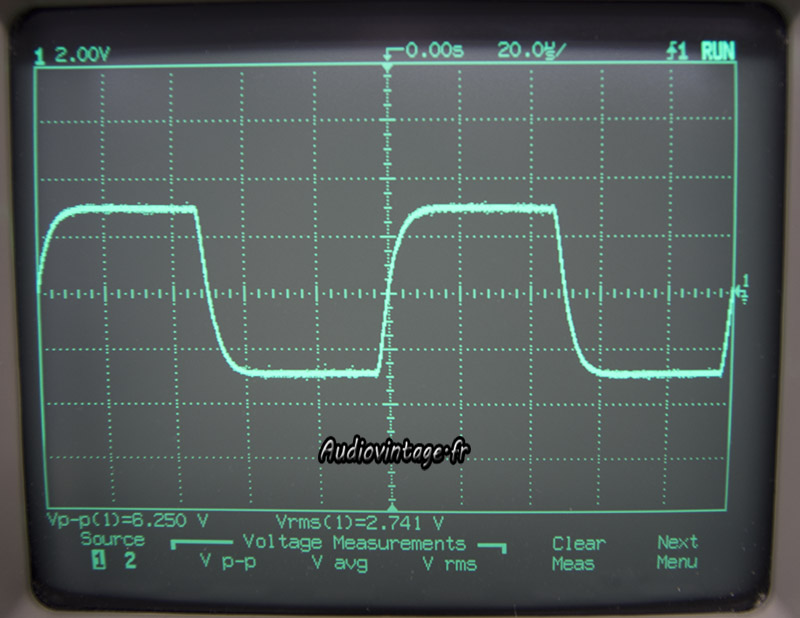

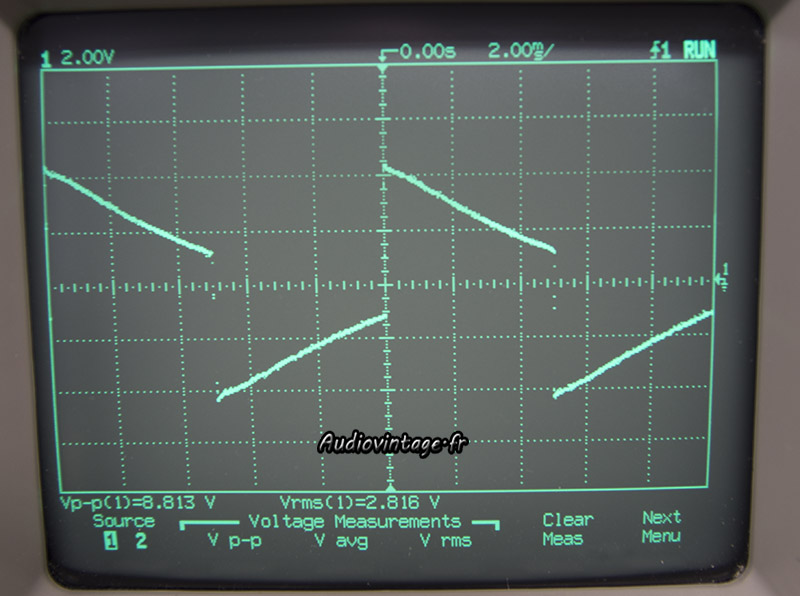

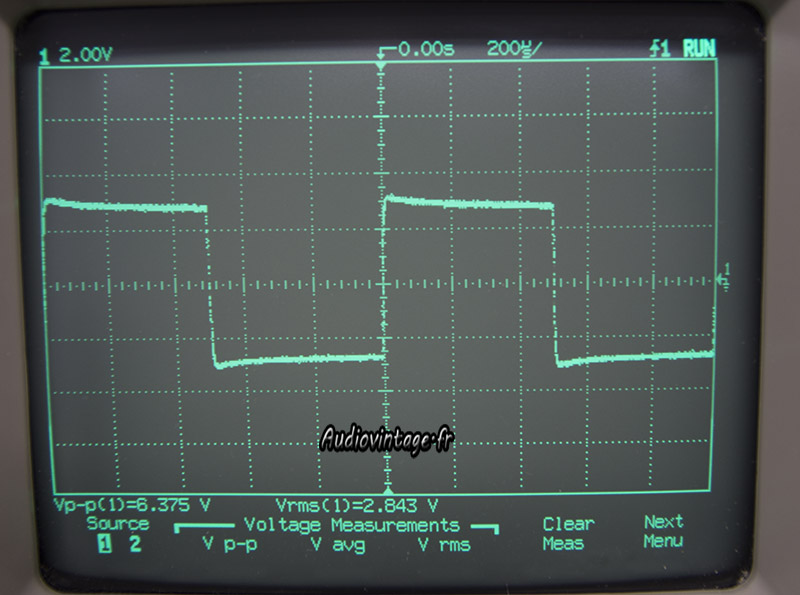

Signaux carrés à 100hz, 1khz et 10khz.

Teac AS-80

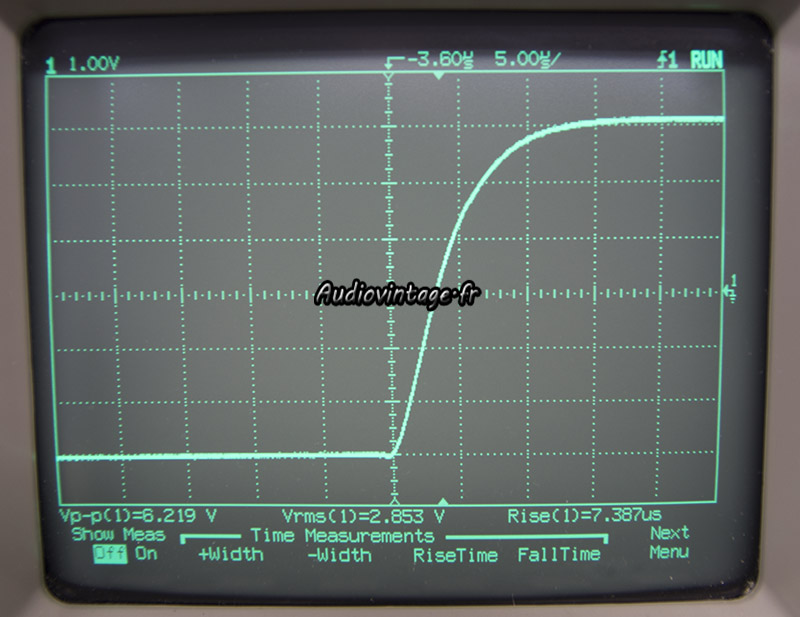

Temps de montée à 10khz.

Teac AS-80

Teac AS-80

Teac AS-80

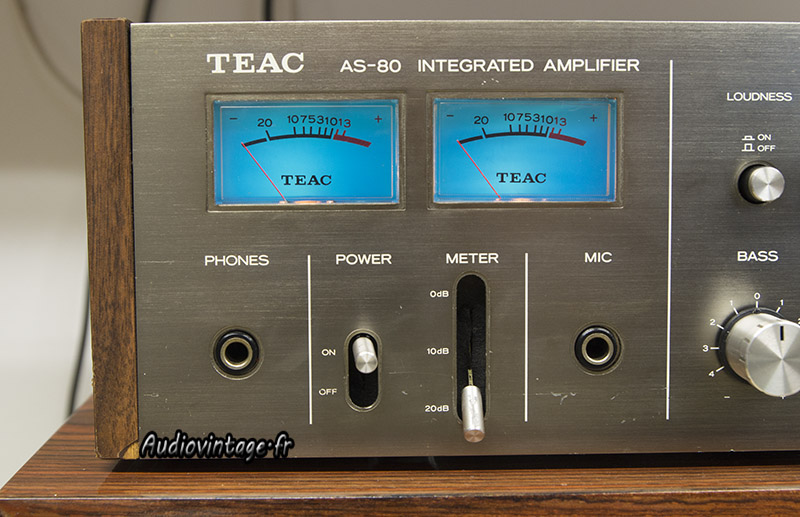

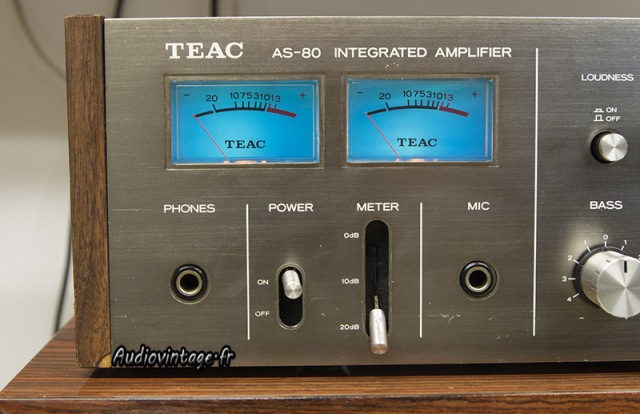

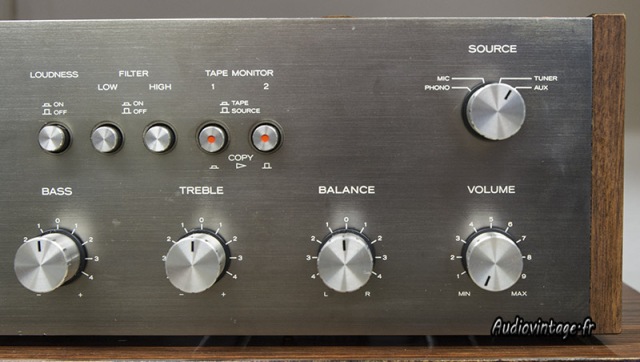

Détails…

Teac AS-80

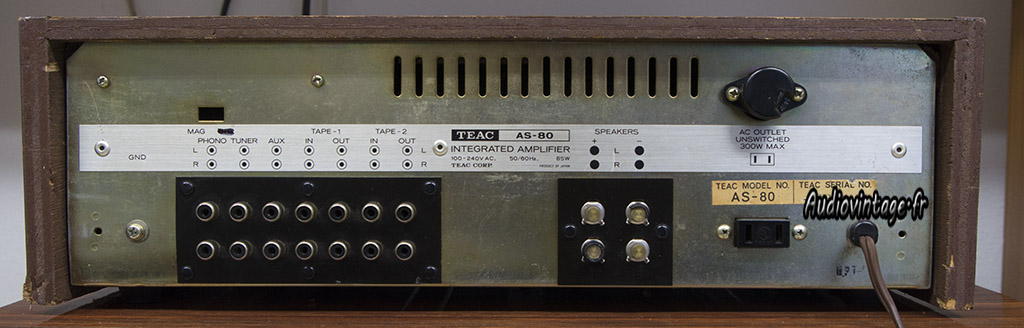

Connectique.
