Sansui AU-555A

Sansui AU-555A-révision faite.
Je raffole de ces petits intégrés Sansui.
Révision complète pour cet exemplaire, et merci à sa sympathique propriétaire pour m’avoir fourni une photo in situ de la bête en fonctionnement.

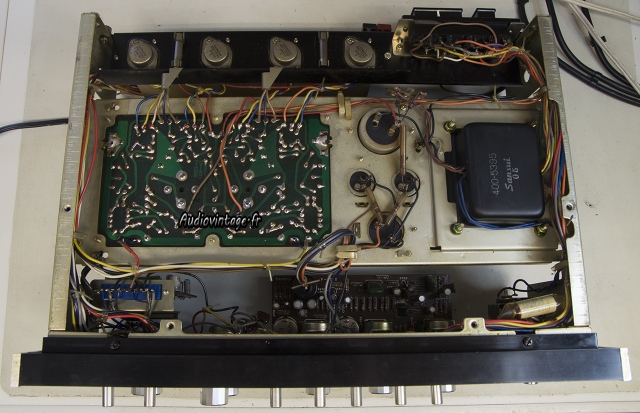

Sansui AU-555A : avant revision, sous le monstre.

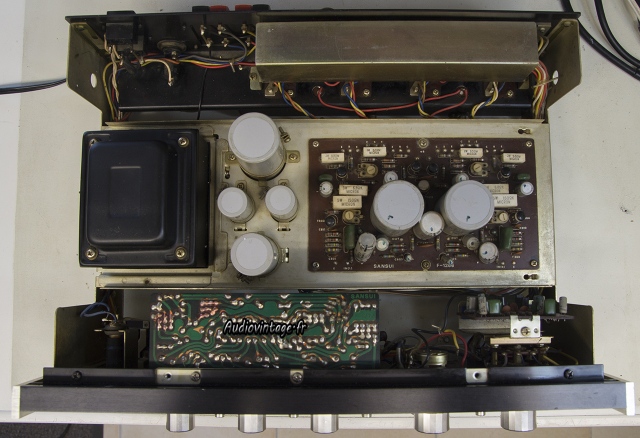

Sansui AU-555A : avant révision, sous le capot.
Ce 555-A est fonctionnel, mais une bonne révision est nécessaire pour lui rendre ses performances à l’écoute.

Sansui AU-555A : condensateurs à remplacer.
Les condensateurs « canettes » fixés sur le châssis.

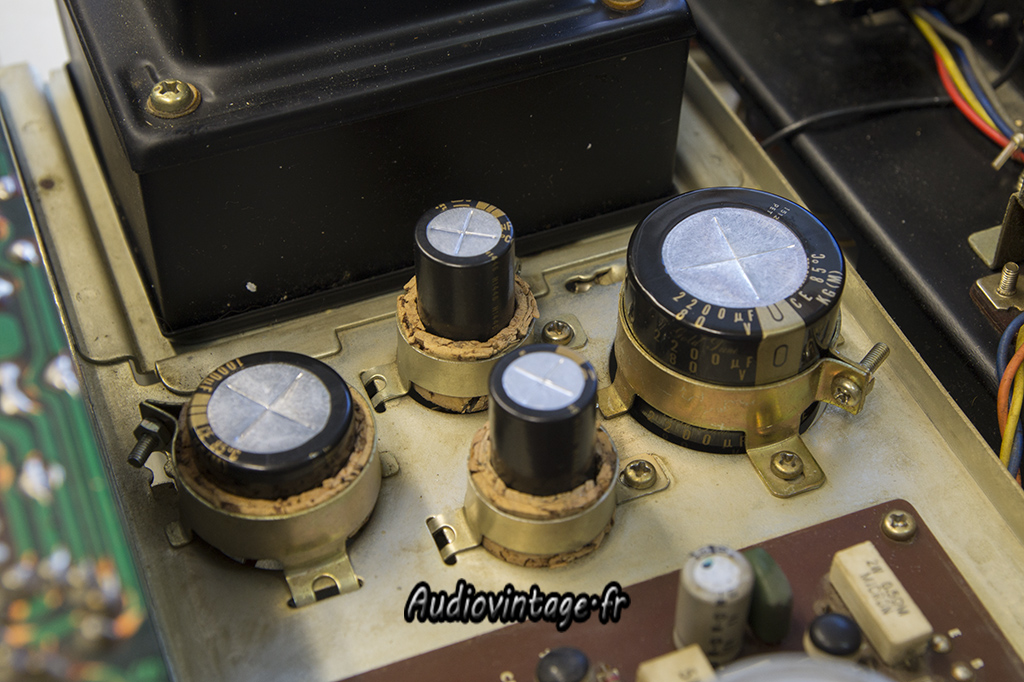

Sansui AU-555A :condensateurs neufs.
Et les remplaçants tout neufs

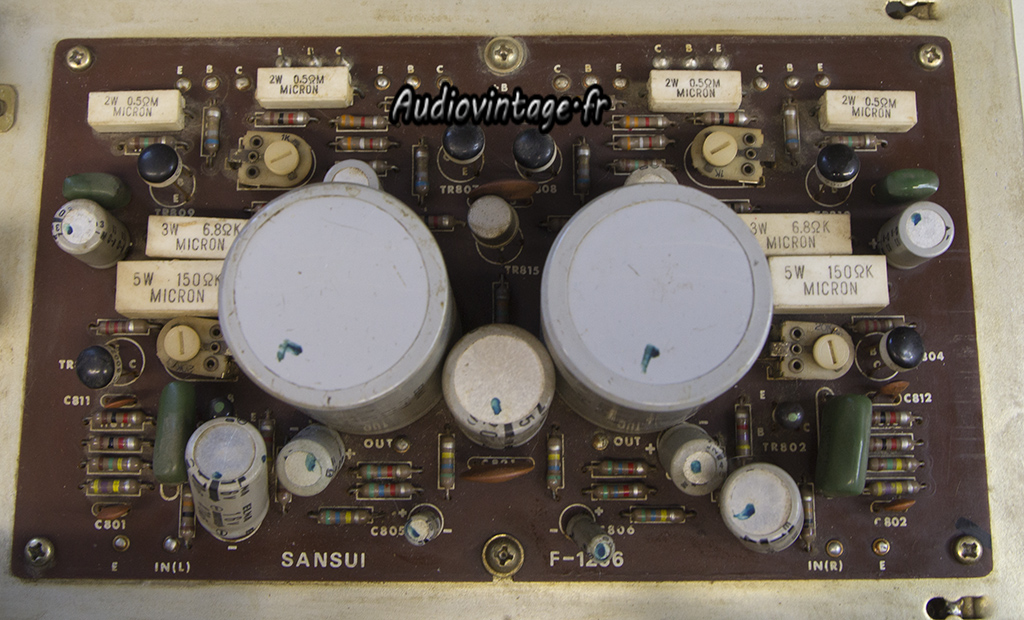

Sansui AU-555A : section amplification avant révision.
Le circuit principal d’amplification.

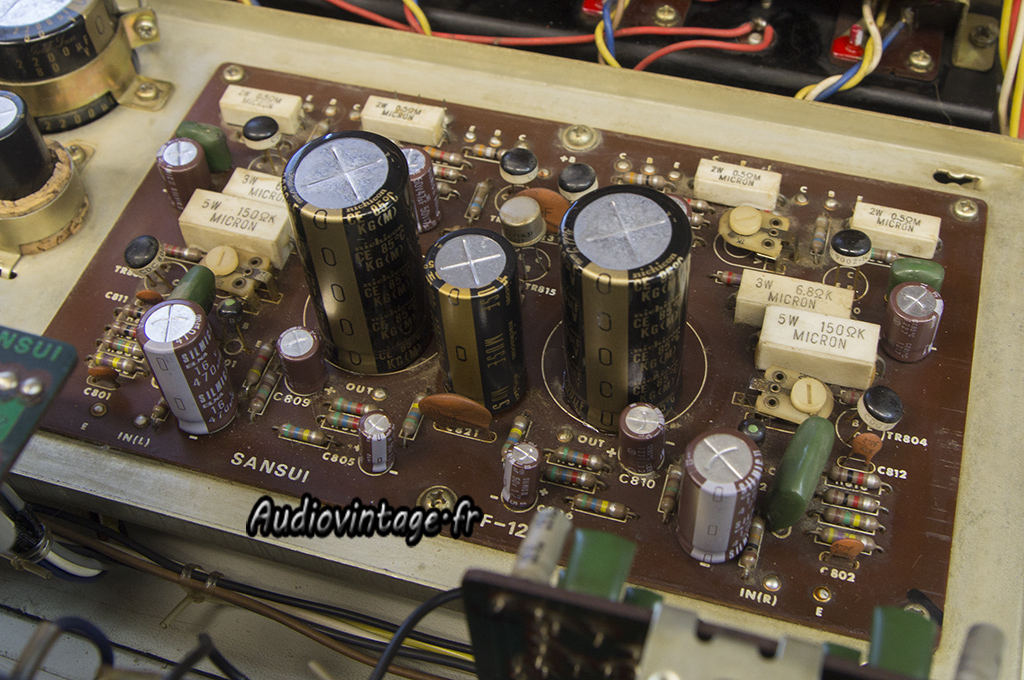

Sansui AU-555A : section amplification apres révision.
Et ses condensateurs neufs en place, silmic II et Nichicon KG.

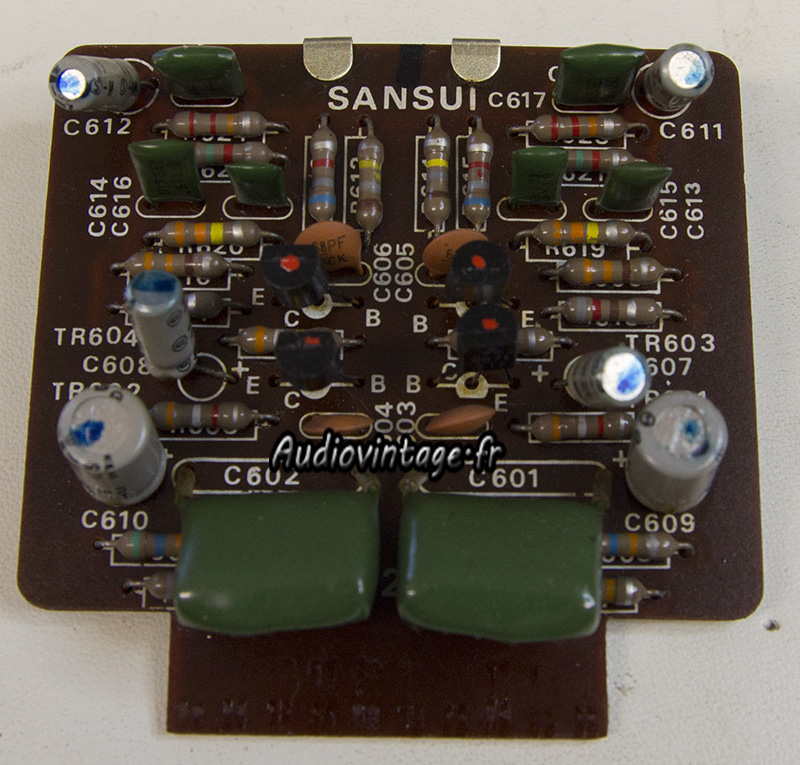

Sansui AU-555A : phono à réviser.
L’étage phono.

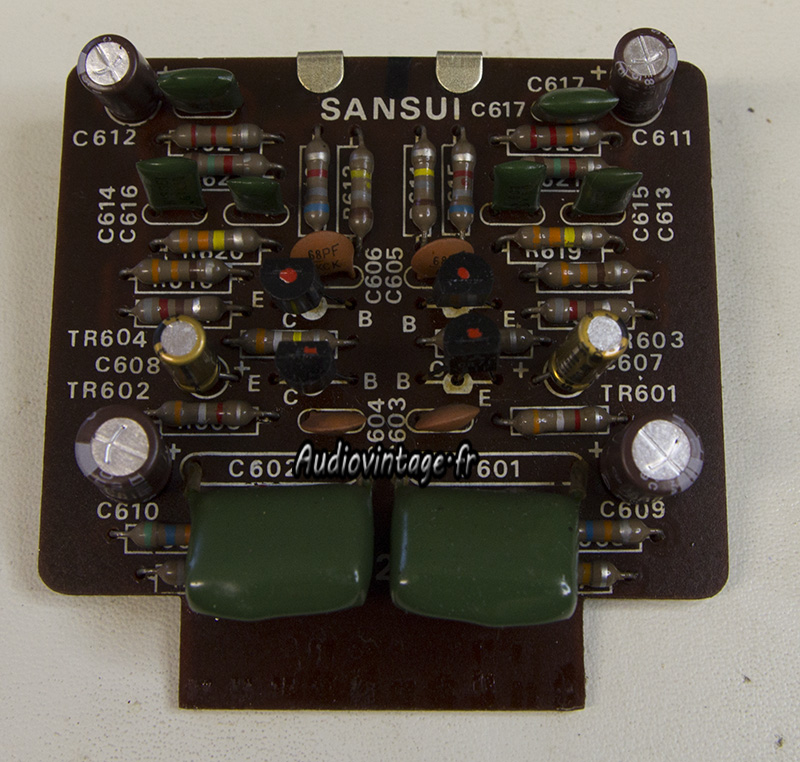

Sansui AU-555A : phono révisé.
Même motif, même punition.

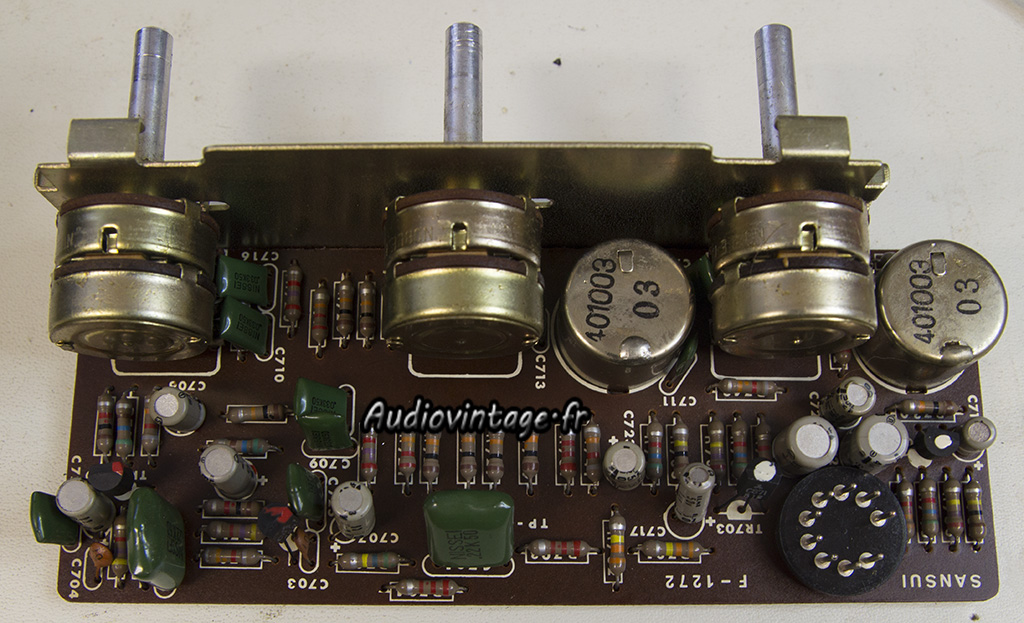

Sansui AU-555A-section tone à réviser.
Le circuit de tonalité et son connecteur noval hérité de ses ancêtres…

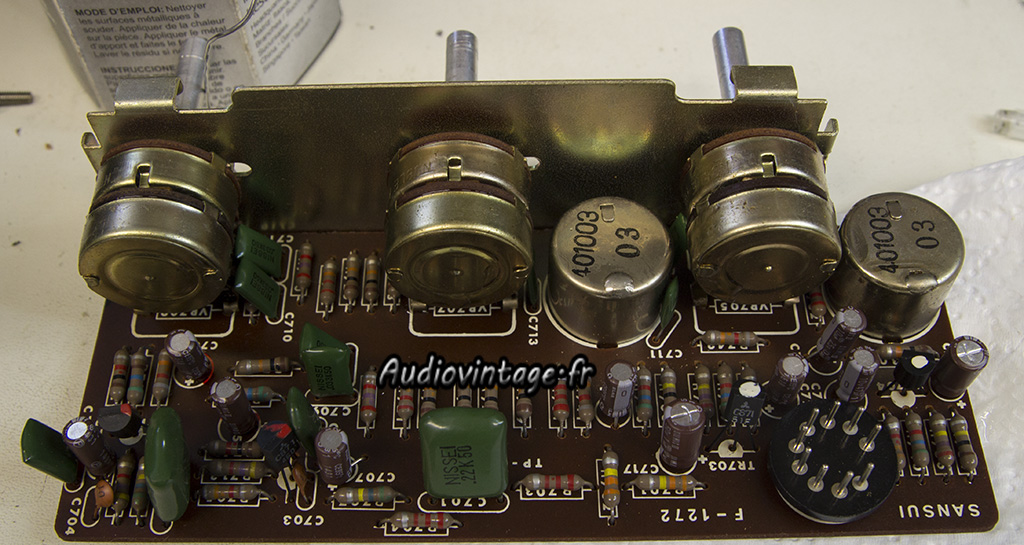

sansui AU-555A-section tone revisée.
Condensateurs neufs en place.

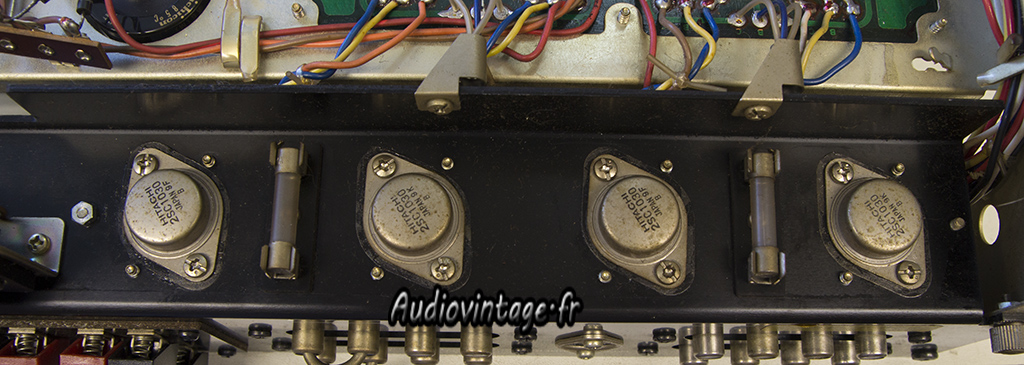

Sansui AU-555A : graisse thermique à changer.
Les transistors de puissances originaux.

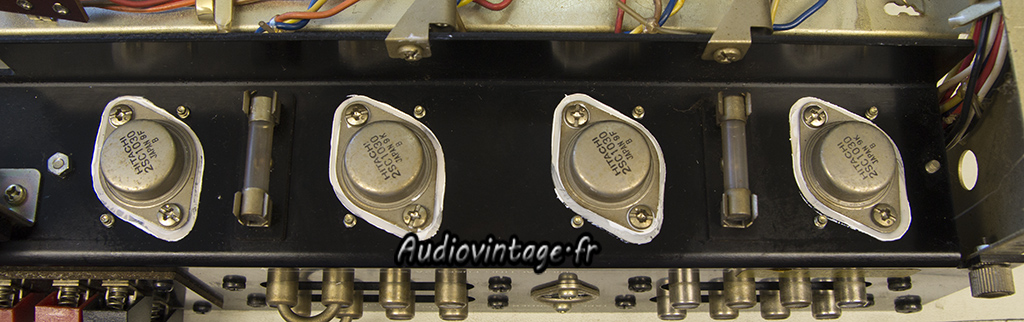

Sansui AU-555A : graisse thermique neuve.
Qui reçoivent de la graisse fraiche.

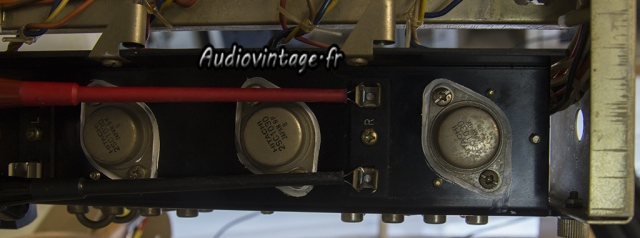

sansui AU-555A : réglage bias.
Réglage du bias en cours.
Le réglage de point milieu à ensuite été réalisé à l’aide de l’oscilloscope et du banc de test audio Rohde&Schwarz UPA3.

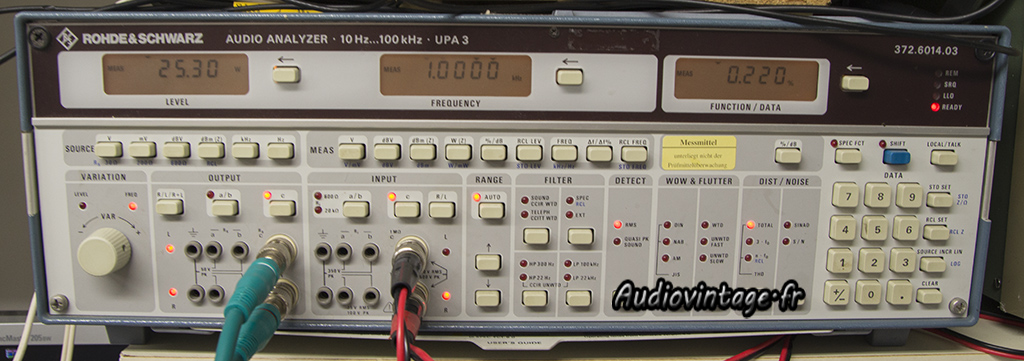

sansui AU-555A : mesure puissance-distorsion.
Banc de test utilisé ensuite pour mesurer la distorsion à puissance nominale.

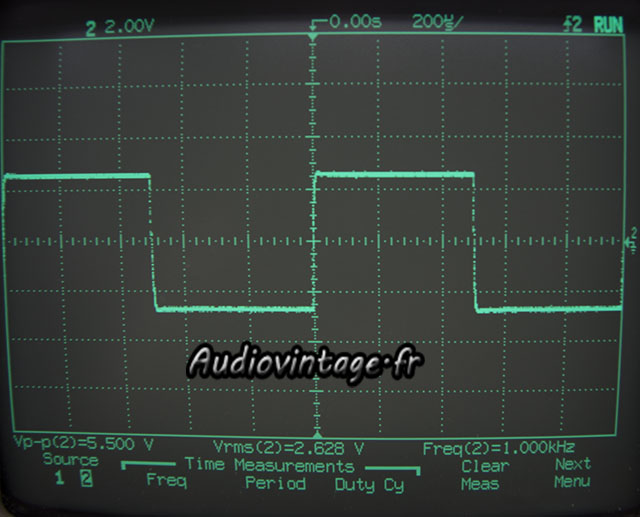

sansui AU-555A-signal carré-1khz;

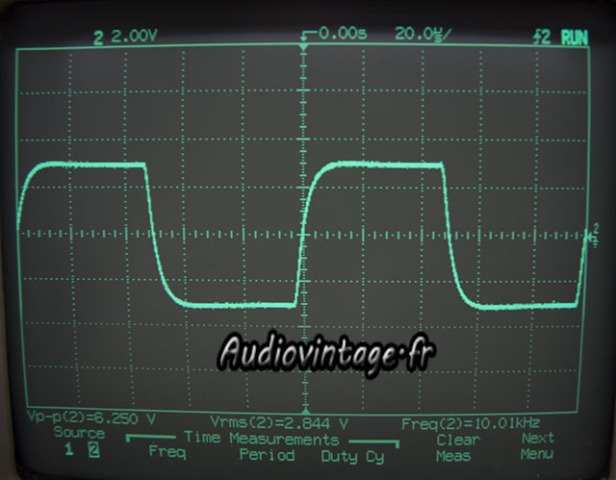

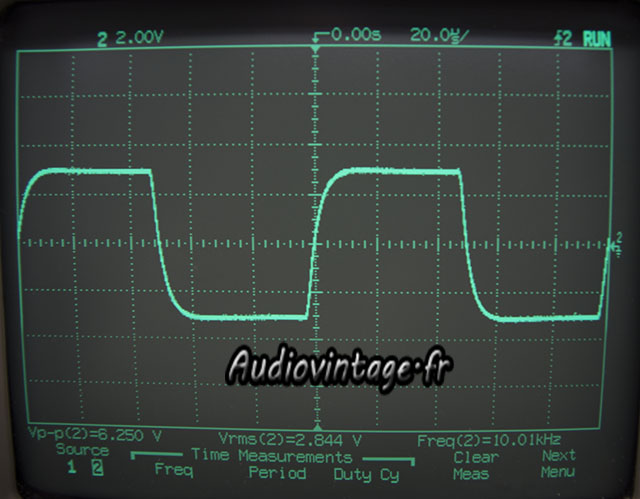

sansui AU-555A-signal carré-10khz.

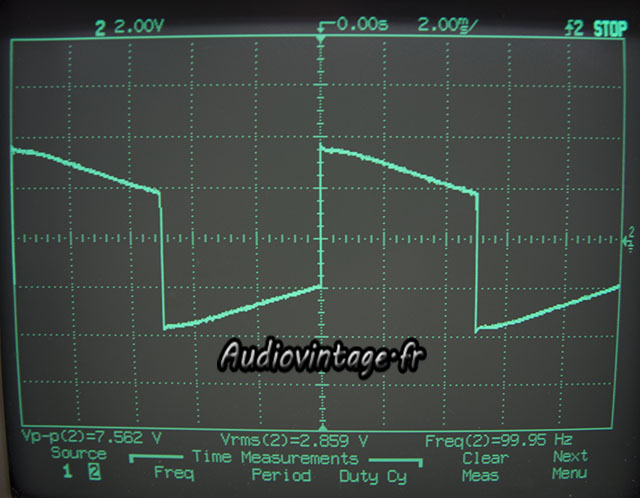

sansui AU-555A-signal carré-100hz.
Signal carré à 10khz,1khz et 100hz.

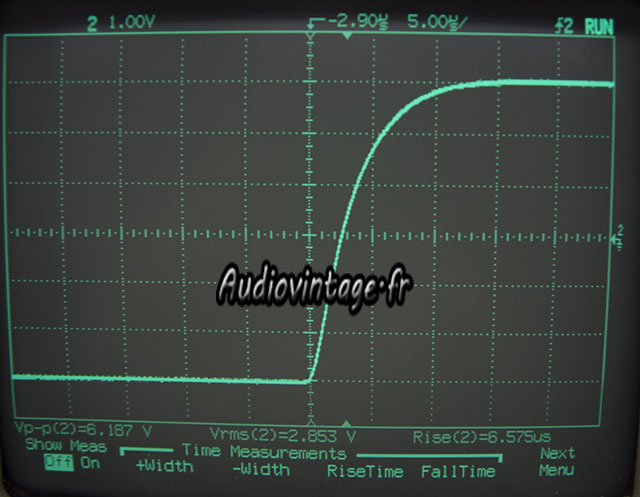

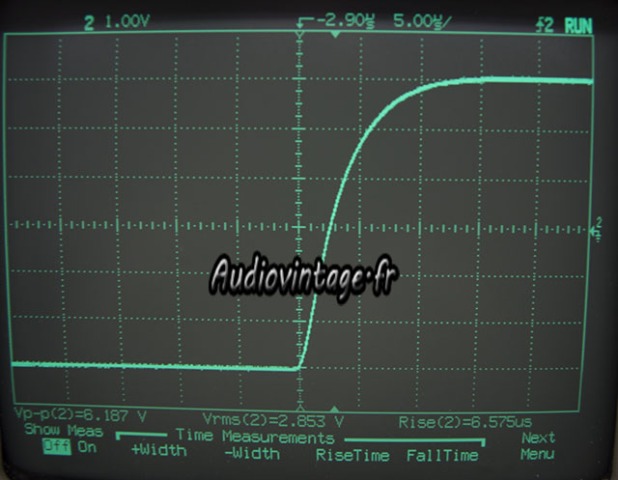

sansui AU-555A-temps de montée-10khz.
Temps de montée à 10khz.
