Kenwood KA-8100 : beaucoup (trop ?) de réglages.
Il n’y avait pas encore eu de Kenwood KA-8100 présenté sur Audiovintage. Me voici donc pour corriger ce manque 🙂

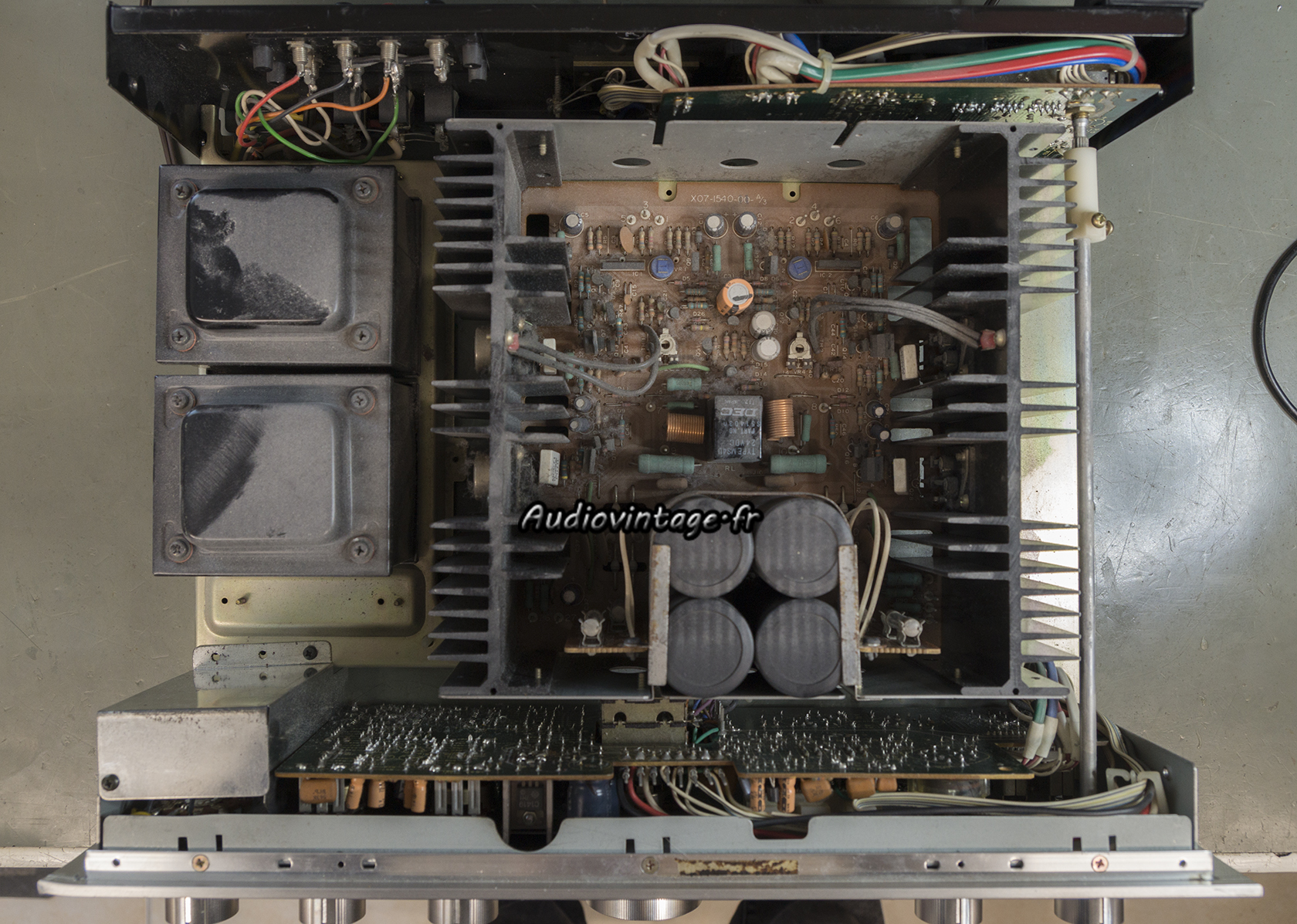

Kenwood KA-8100 : à son arrivée.
Kenwood KA-8100 : à son arrivée.
Le Kenwood a quelques petits soucis d’ordre esthétique, un coin de façade pliée et un choc à l’arrière. Cela ne l’empêche pas de fonctionner même s’il est évidemment loin d’être très frais.
Une révision complète est au programme.

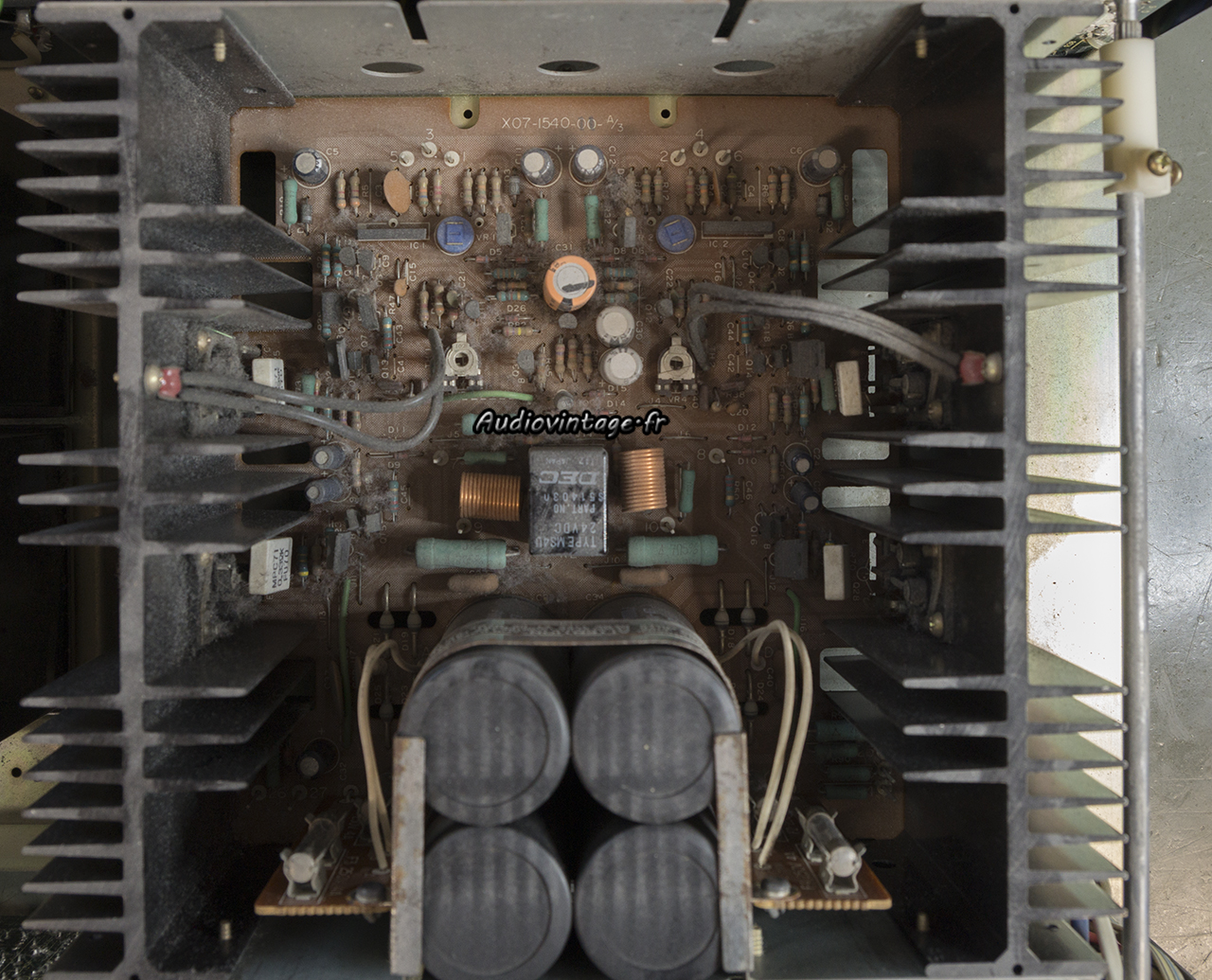

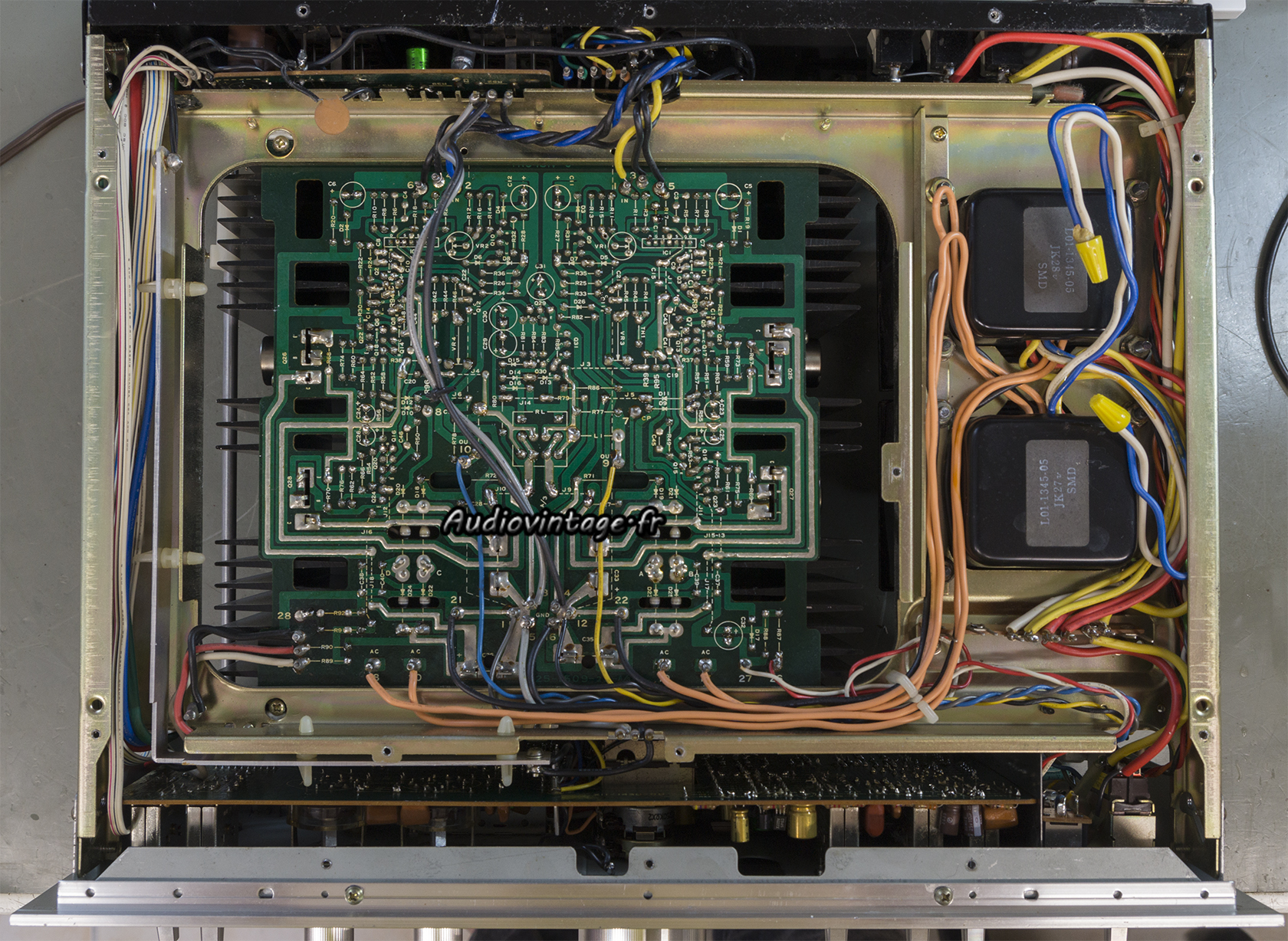

Kenwood KA-8100 : circuit principal à réviser.
Le circuit principal.

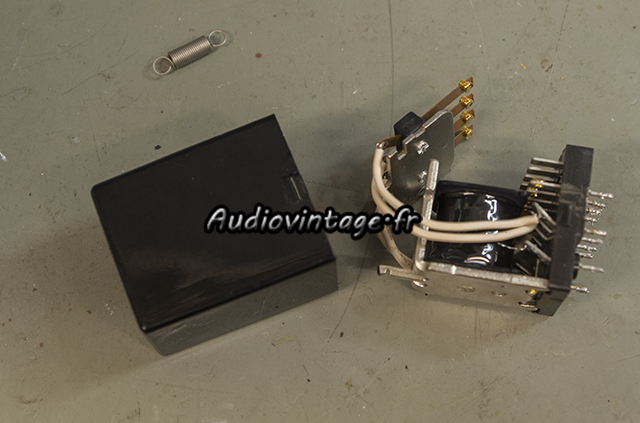

Kenwood KA-8100 : nettoyage de relais.
Le relais est démonté et les contacts nettoyés.

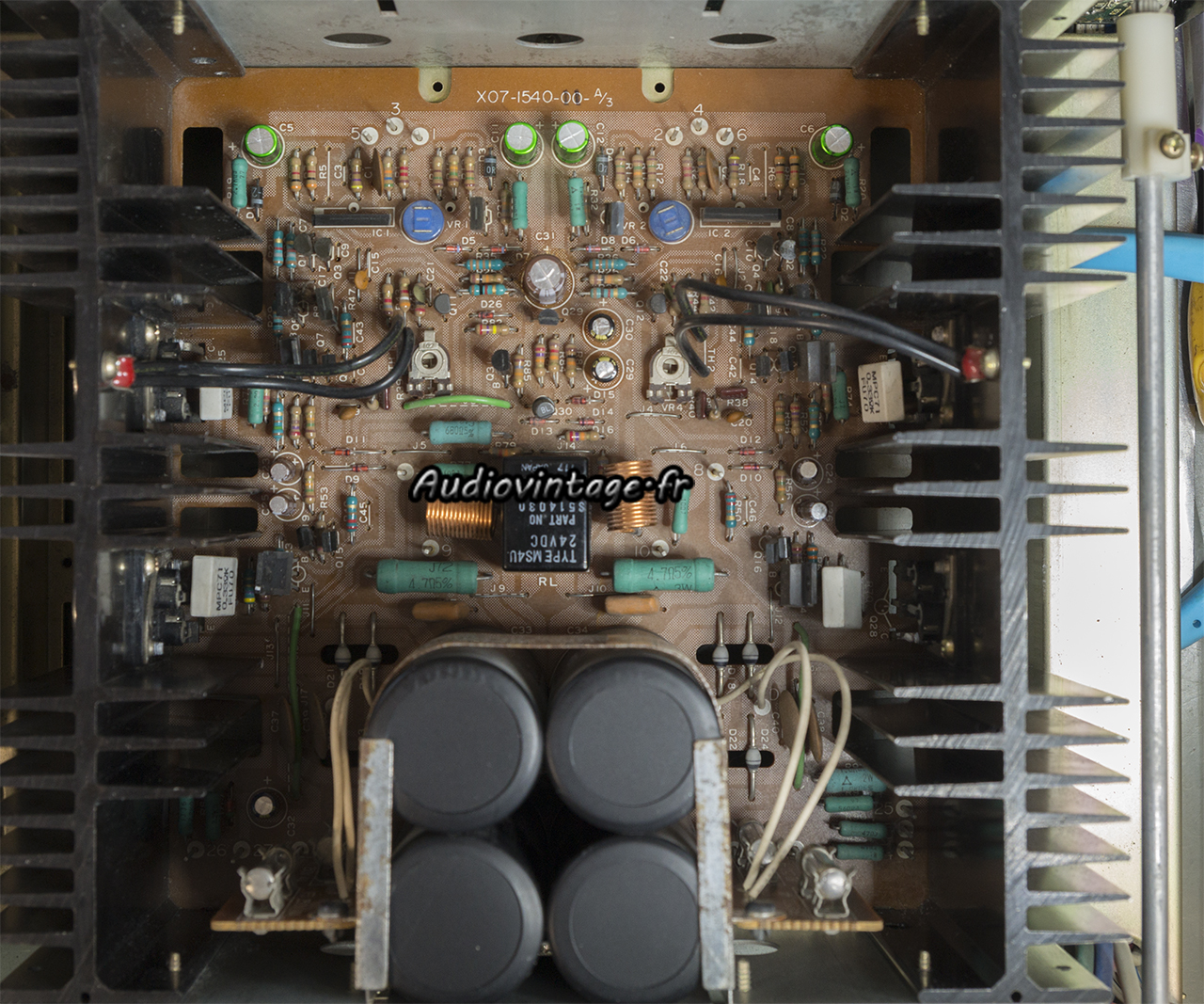

Kenwood KA-8100 : circuit principal révisé.
La quasi-totalité des condensateurs chimiques sont remplacés. En effet, les quatre chimiques de filtrage d’alimentation ne montrent aucune faiblesse à la mesure, ils restent donc en place.

Kenwood KA-8100 : micas neufs et graisse fraiche.

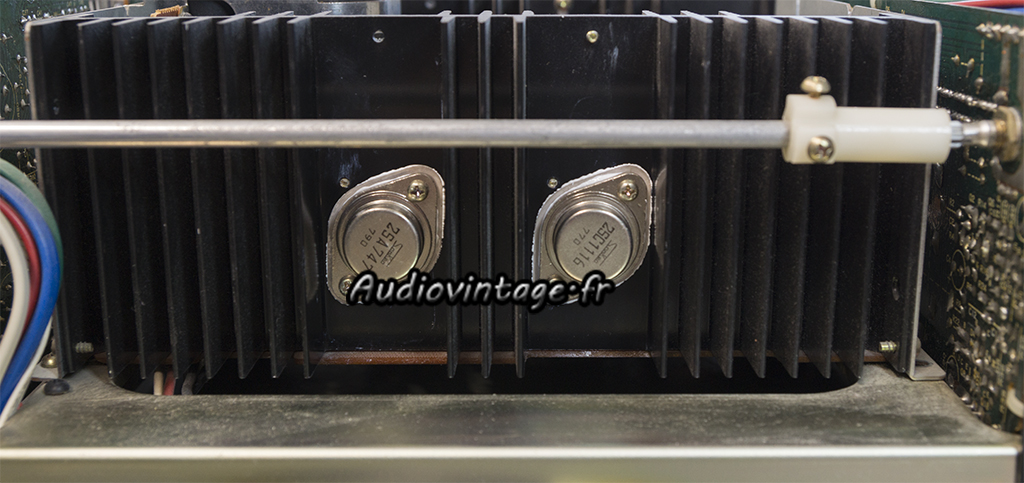

Les transistors de puissances sont démontés, nettoyés, mesurés et remontés sur des micas neufs et assaisonnés de graisse fraiche.

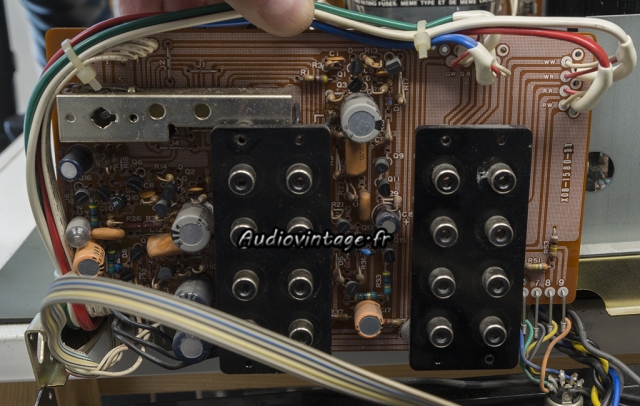

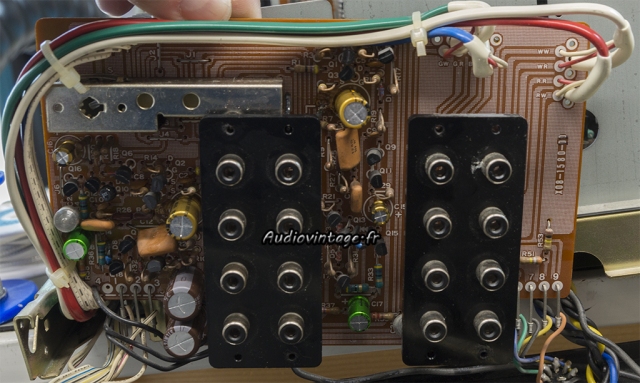

Kenwood KA-8100 : circuit phono à revoir.
Le circuit phono, au plus près de la connectique d’entrée. L’entrée phono 1 est HS, les pistes sont coupées au niveau des soudures des prises rca, à refaire.

Kenwood KA-8100 : circuit phono révisé.
Condensateurs chimiques remplacées, pistes réparées, sélecteur nettoyé.

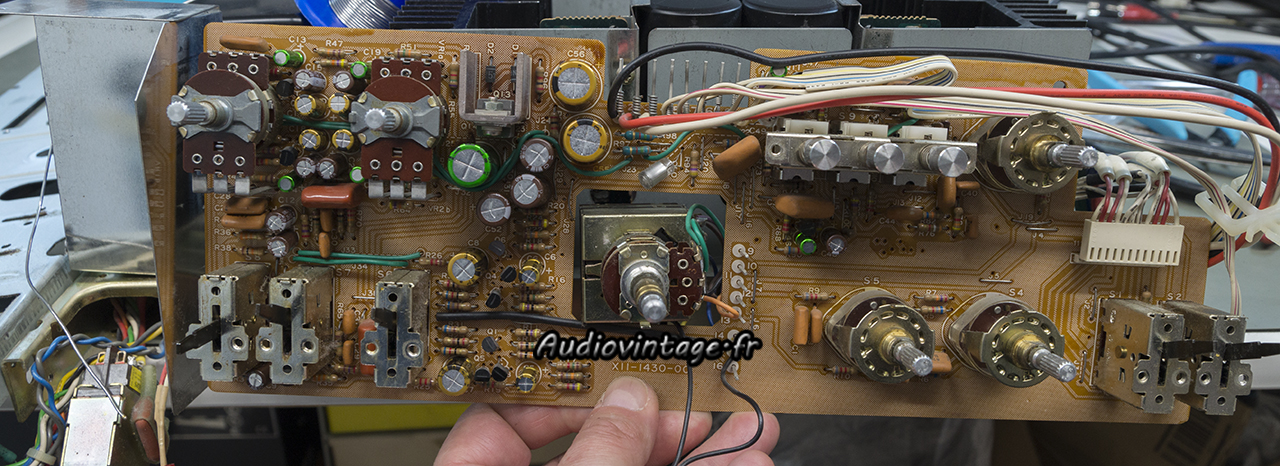

Kenwood KA-8100 : circuit de tonalité et filtres à revoir.
Derrière la façade, les étages de tonalité et filtres. Pas très accessible tout ça…

Kenwood KA-8100 : circuit de tonalité et filtres révisé.
Tous les condensateurs chimiques sont remplacés, les commandes nettoyées.

Kenwood KA-8100 : terminé.
Kenwood KA-8100 : terminé.
Remontage, nettoyage, réglage des courants de repos et offset, terminé.

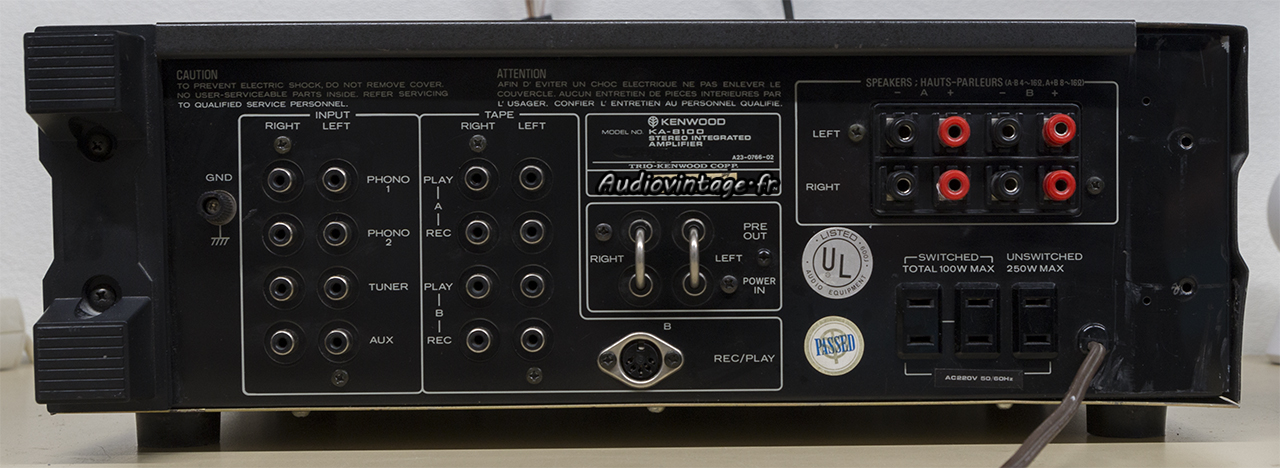

Kenwood KA-8100 : connectique.
Connectique.

Les mesures sur entrée Aux :

Kenwood KA-8100 : distorsion-a-2x1w-sous-8-ohms-entree-aux-tone-defeat
Distorsion à 2x1w sous 8 ohms, entrée aux, tone defeat.

Kenwood KA-8100 : distorsion-a-2x75w-sous-8-ohms-entree-aux-tone-defeat
Distorsion à puissance nominale sous 8 ohms, entrée aux, tone defeat.

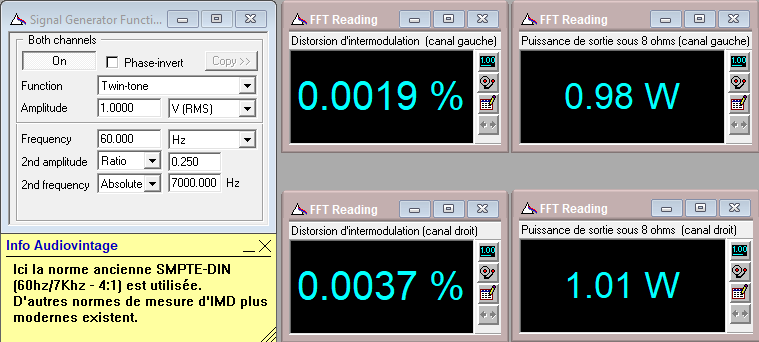

Kenwood KA-8100 : IMD-a-2x1w-sous-8-ohms-entree-aux-tone-defeat
Distorsion d’intermodulation à 2x1w sous 8 ohms, entrée aux, tone defeat.

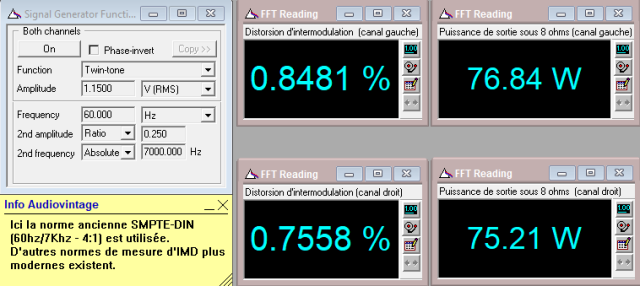

Kenwood KA-8100 : IMD-a-2x75w-sous-8-ohms-entree-aux-tone-defeat
Distorsion d’intermodulation à 2x75w sous 8 ohms, entrée aux, tone defeat.

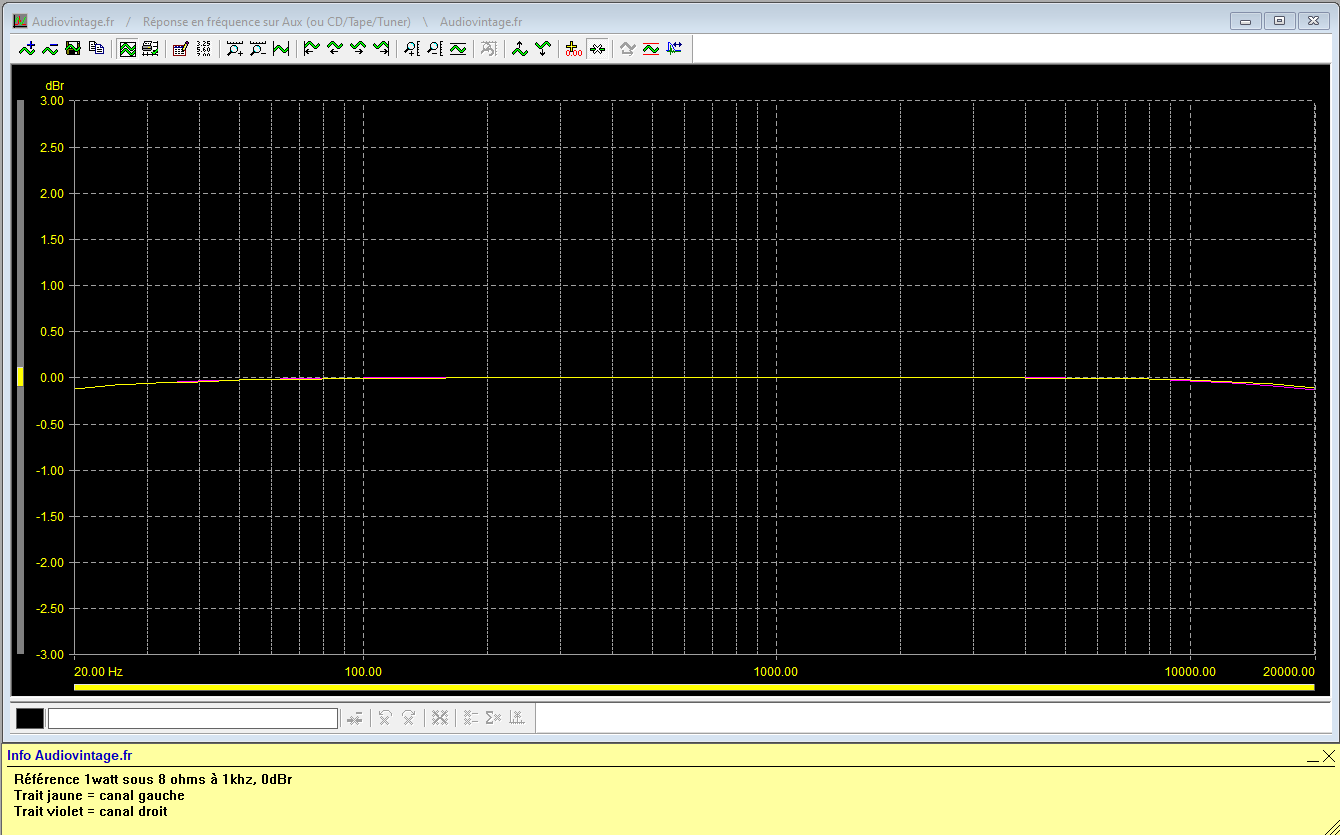

Kenwood KA-8100 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux-tone-defeat
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat.

Kenwood KA-8100 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux-tone-defeat-filtres-40hz-et-8khz-actives
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat, filtres 40hz et 8khz activés.

Kenwood KA-8100 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux-tone-defeat-filtre-subsonic-active
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat, filtre subsonic activé.

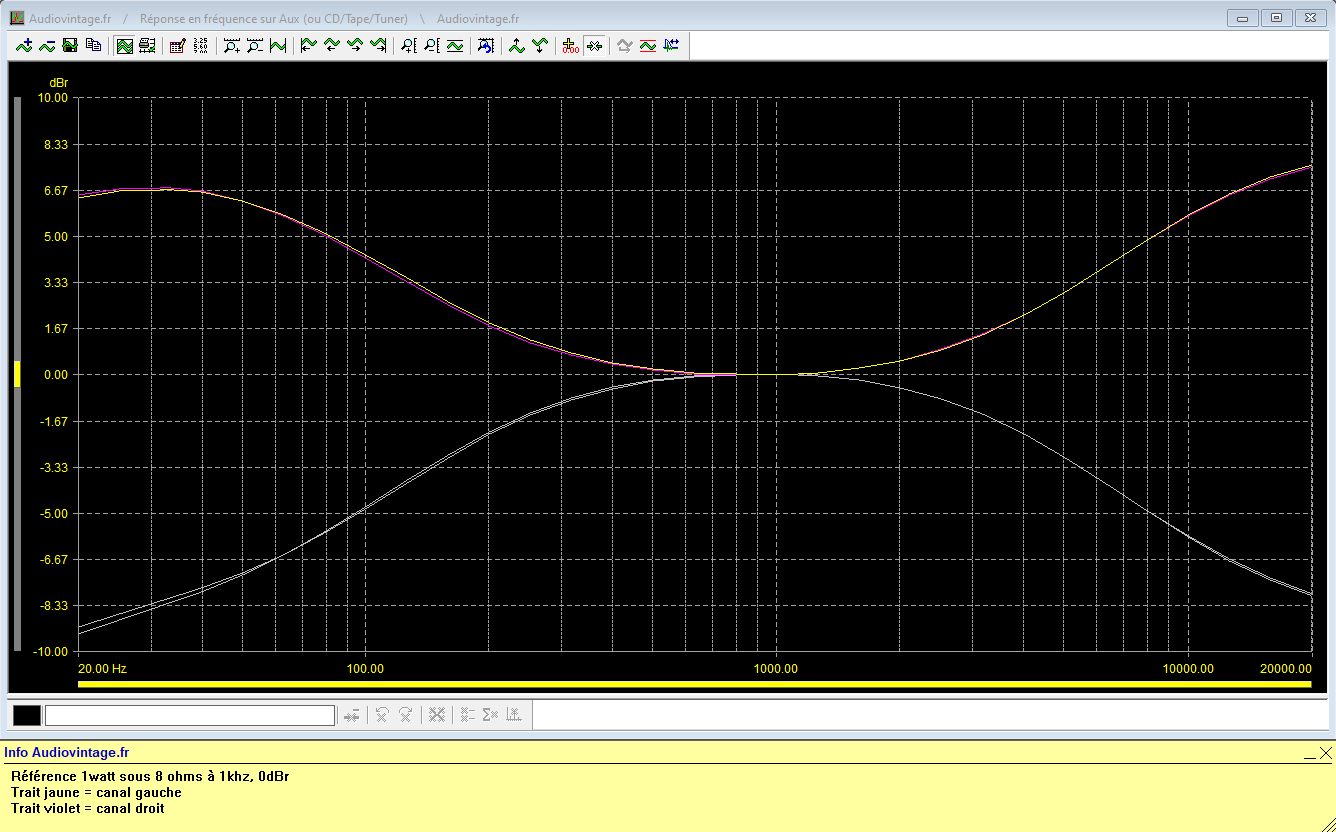

Kenwood KA-8100 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux-correcteurs-au-mini-puis-au-maxi-150hz et 6khz
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, correcteurs au mini puis au maxi (150hz et 6 khz).

Kenwood KA-8100 : rapport-signal-bruit-a-2x1w-sous-8-ohms-entree-aux-tone-defeat
Rapport signal bruit à 2x1w sous 8 ohms, entrée aux, tone defeat.

Kenwood KA-8100 : rapport-signal-bruit-a-2x75w-sous-8-ohms-entree-aux-tone-defeat
Rapport signal bruit à 2x75w sous 8 ohms, entrée aux, tone defeat.

Les mesures sur entrée phono :

Kenwood KA-8100 : distorsion-a-2x1w-sous-8-ohms-entree-phono-tone-defeat
Distorsion à 2x1w sous 8 ohms, entrée phono, tone defeat.

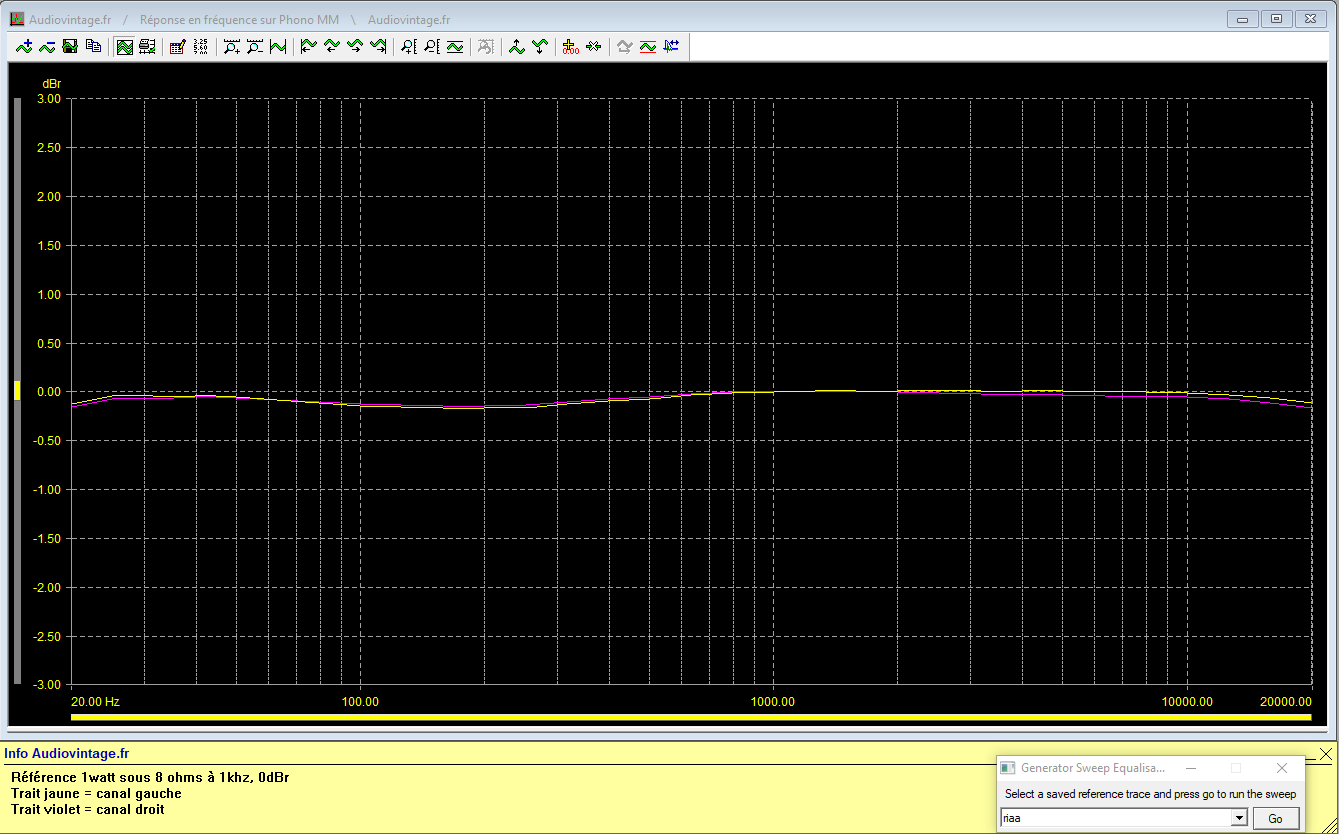

Kenwood KA-8100 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-phono-tone-defeat
Réponse en fréquence à 2x1w sous 8 ohms, entrée phono, tone defeat.

Kenwood KA-8100 : rapport-signal-bruit-a-2x1w-sous-8-ohms-entree-phono-tone-defeat
Rapport signal bruit à 2x1w sous 8 ohms, entrée phono, tone defeat.

Kenwood KA-8100 : rapport-signal-bruit-a-2x75w-sous-8-ohms-entree-phono-tone-defeat
Rapport signal bruit à 2x75w sous 8 ohms, entrée phono, tone defeat.

Les mesures à l’oscilloscope :

Kenwood KA-8100 : signal-carre-a-100hz

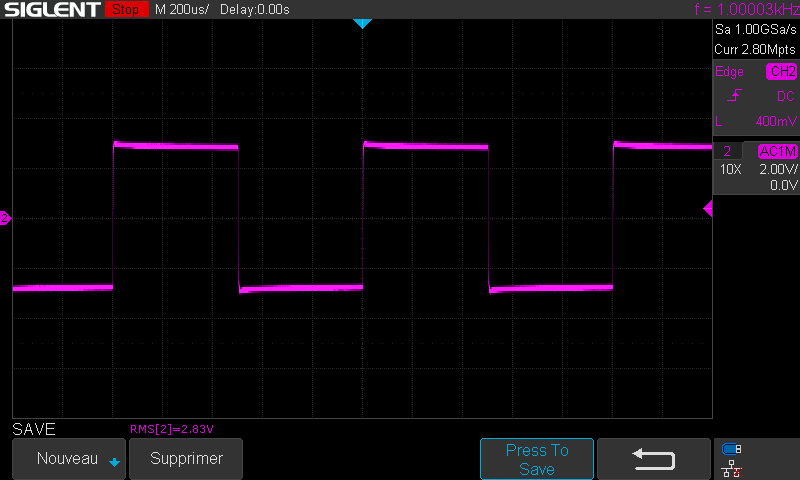

Kenwood KA-8100 : signal-carre-a-1khz
Kenwood KA-8100 : signal-carre-a-10khz
Kenwood KA-8100 : temps-de-montee-a-10khz
Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms, entrée aux, tone defeat.
