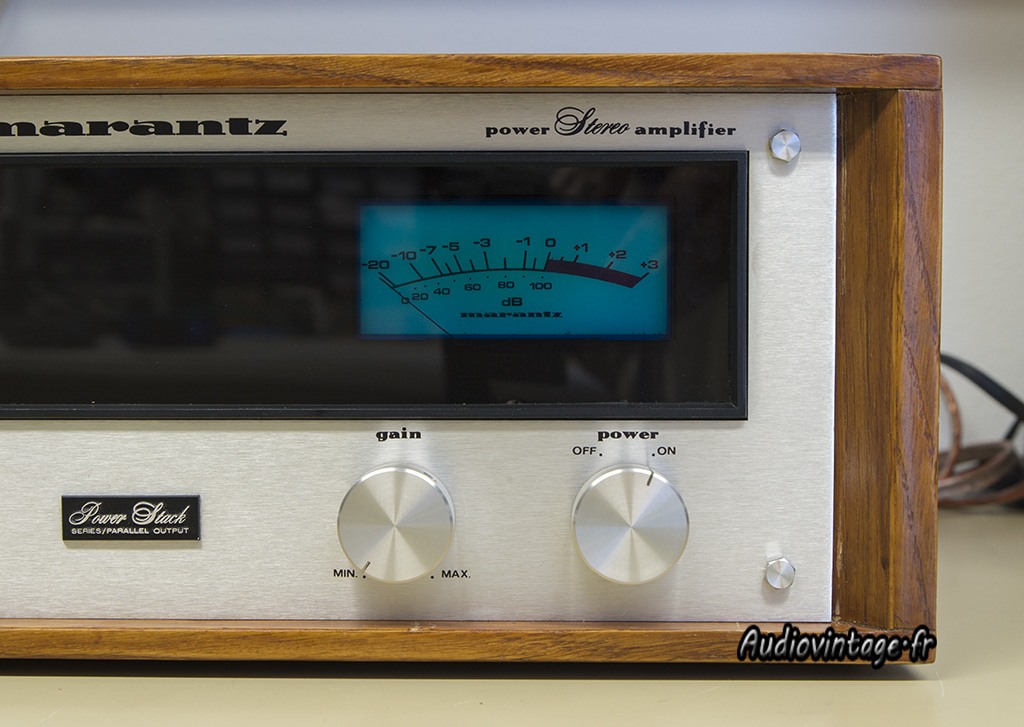

Un bloc de puissance Marantz que l’on a pas l’habitude de croiser.
Son propriétaire actuel venant de s’en porter acquéreur, il est venu pour une vérification complète et une révision.

Marantz 510M

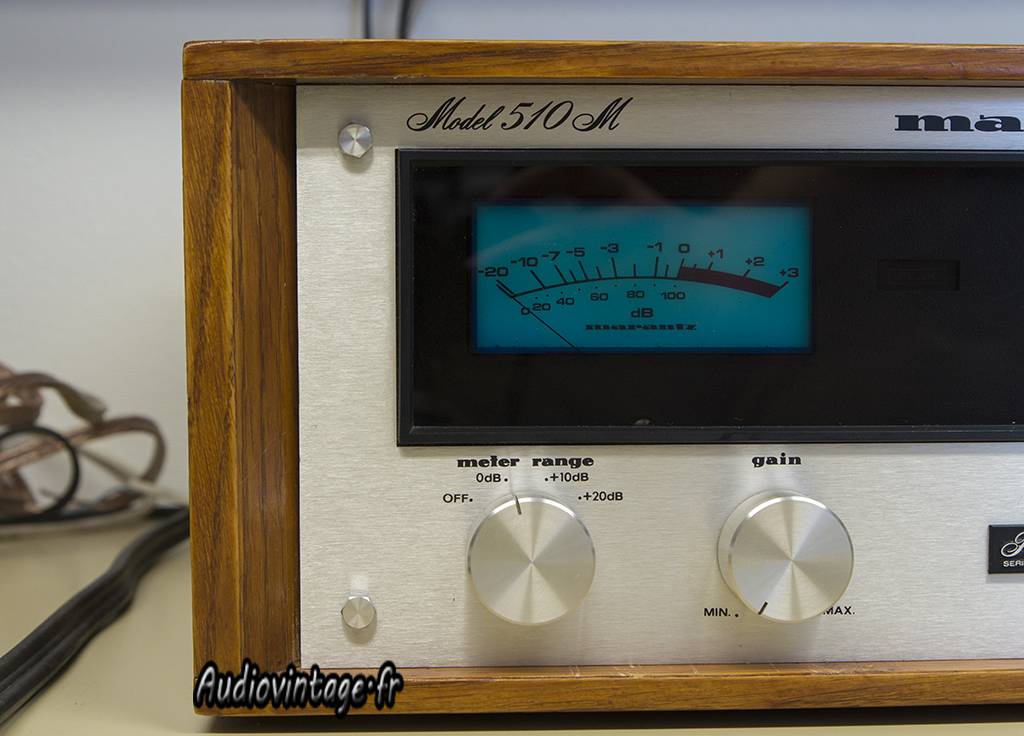

L’appareil est en bon état, il est accompagné d’un coffret bois diy.

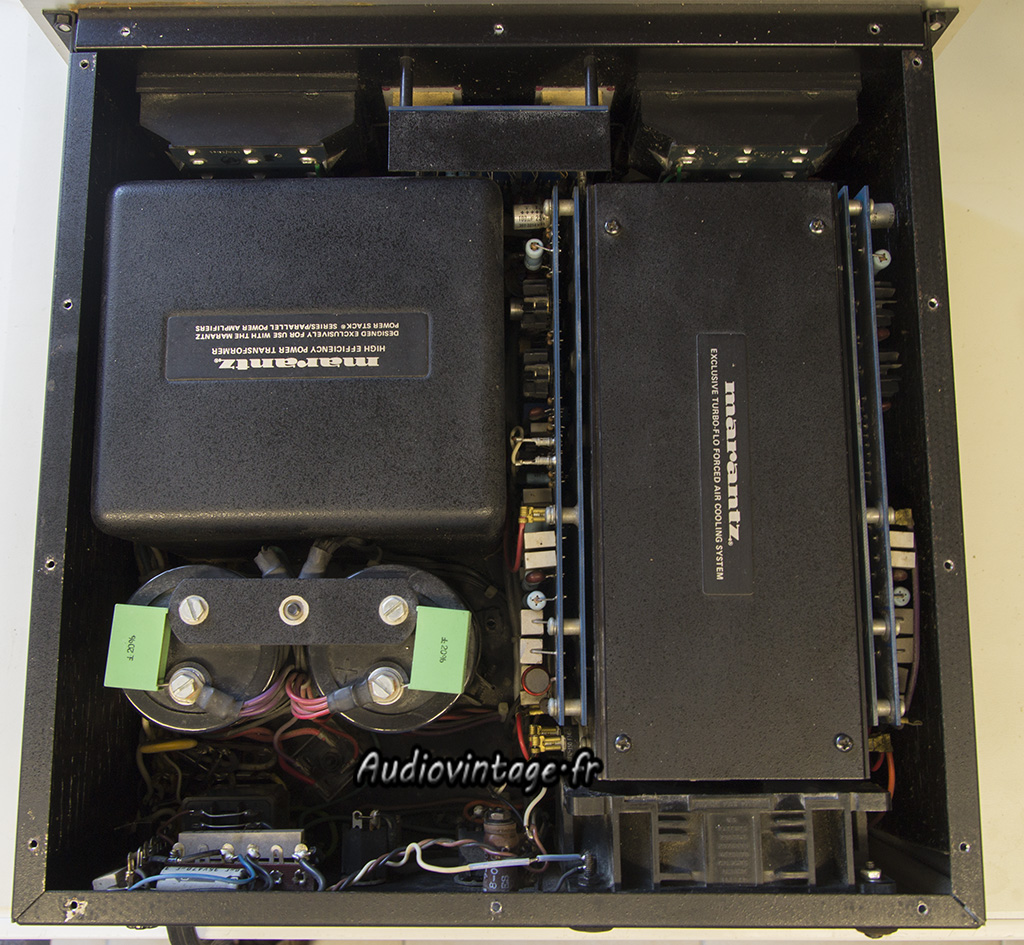

A l’intérieur, au premier abord, il est relativement propre. On note que les condensateurs de filtrage ont été précédemment remplacés par des condensateurs de qualité : des frais en moins pour son propriétaire.

Marantz 510M

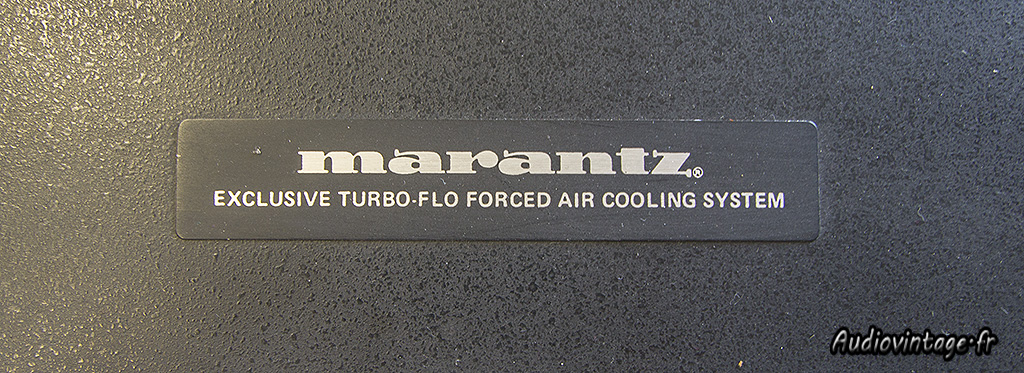

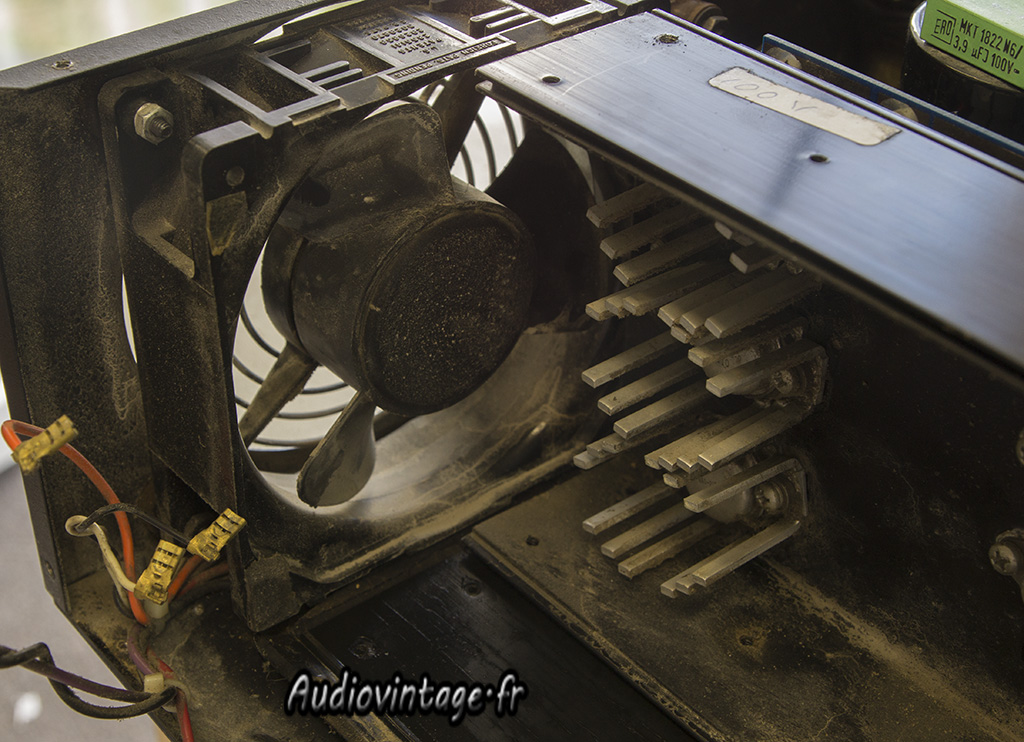

Les deux canaux d’amplification sont montés l’un en face de l’autre et forme un tunnel qui supporte à son bout un ventilateur de 12cm de qualité industrielle qui fonctionne toujours parfaitement plus de 30 ans après son montage.
On retrouvera également ce système sur des appareils sortis plus tard, comme la série des receiver 2500 et 2600.

Marantz 510M
Marantz 510M

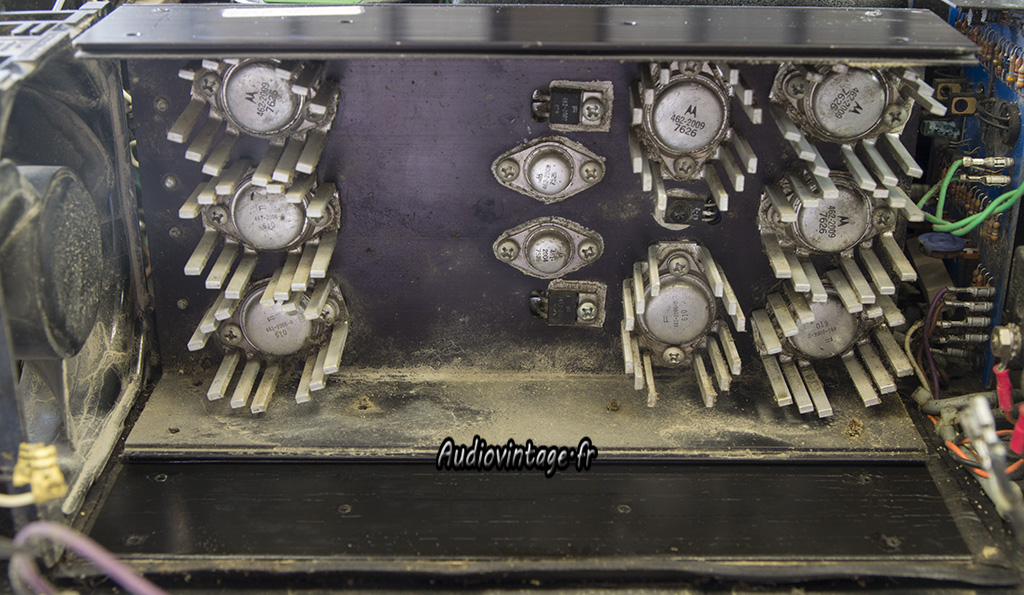

Le démontage du canal gauche, laisse apparaitre une crasse importante mais « normale » pour un appareil qui n’a certainement pas passé 30 ans sans bouger sur un joli meuble du salon…

Marantz 510M
Marantz 510M
Marantz 510M
Marantz 510M

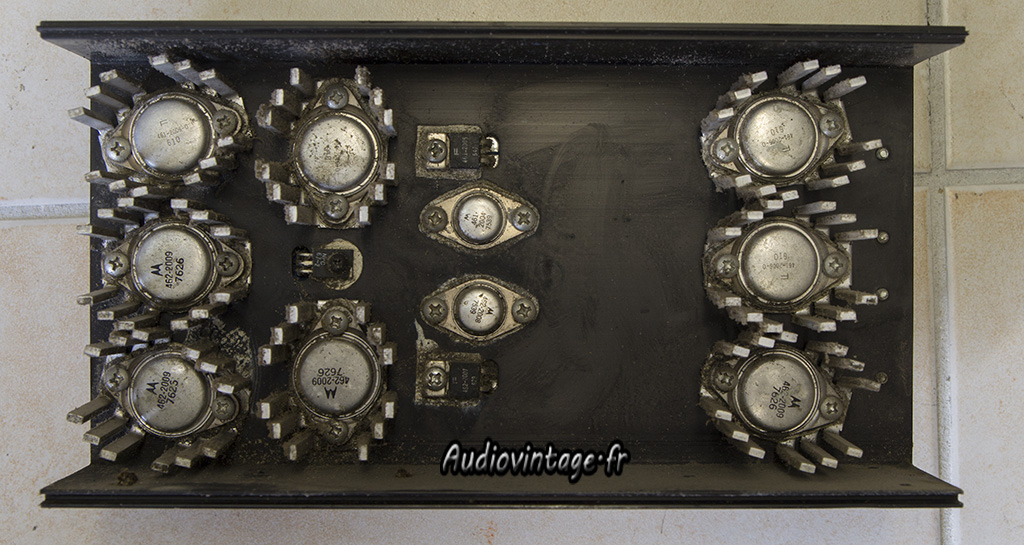

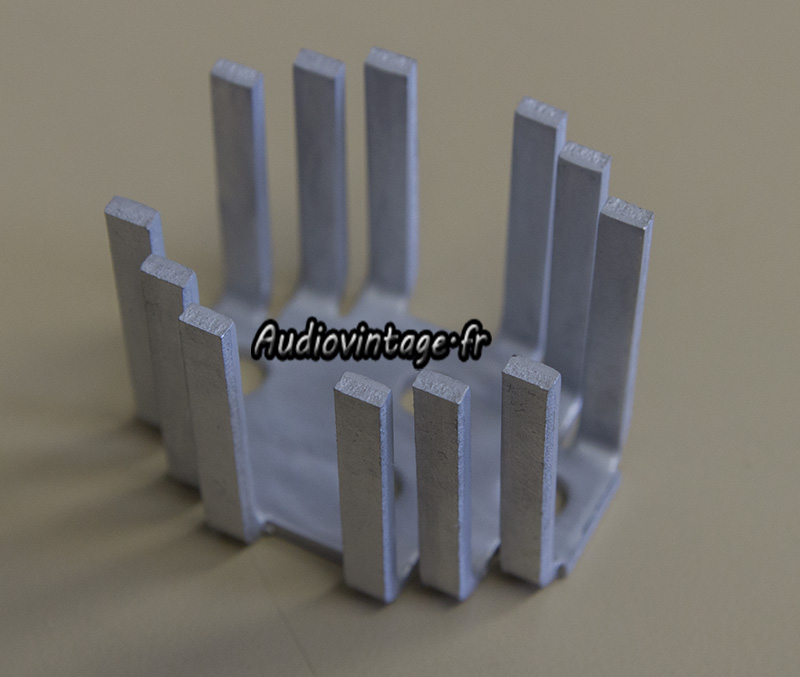

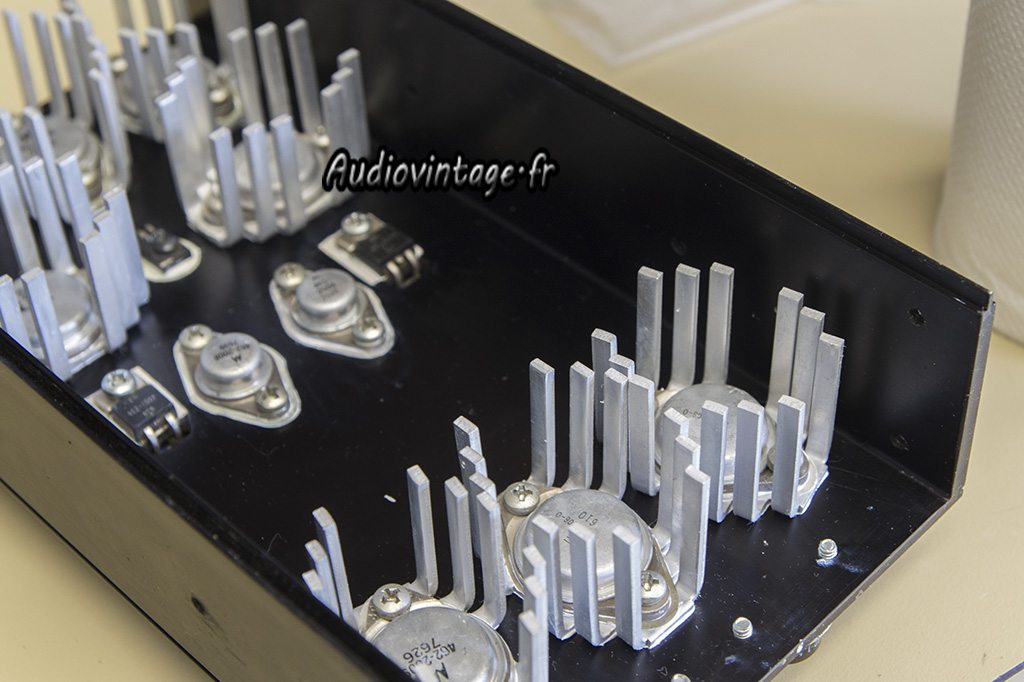

Démontage des transistors, un par un, nettoyage des radiateurs, remplacement des micas d’isolation et graisse fraiche ; C’est long !

Marantz 510M

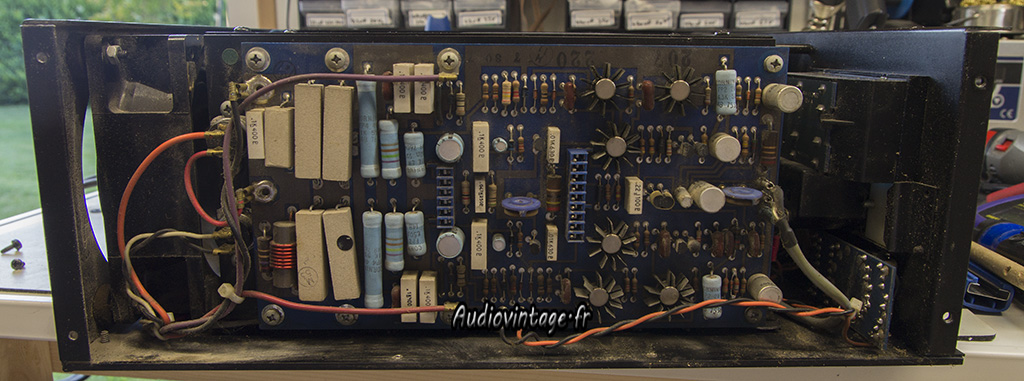

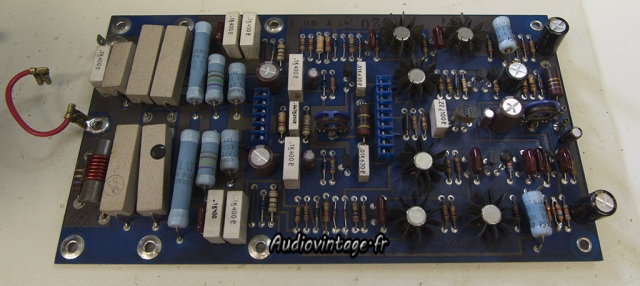

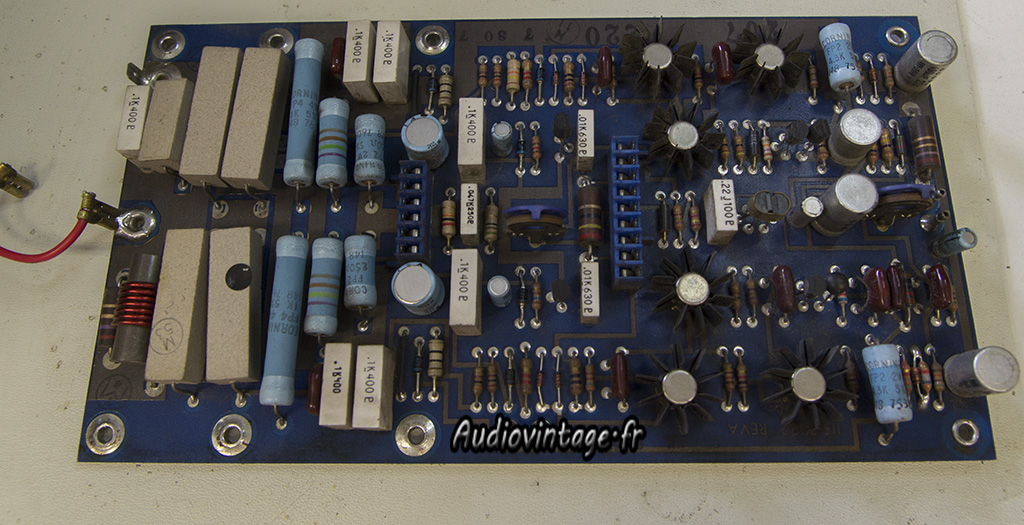

Une des deux cartes d’amplification.

Marantz 510M
Après révision. Remplacement des condensateurs chimiques, dé-oxydation et vérification des trimmers de bias et d’offset, nettoyage des connecteurs.

Marantz 510M

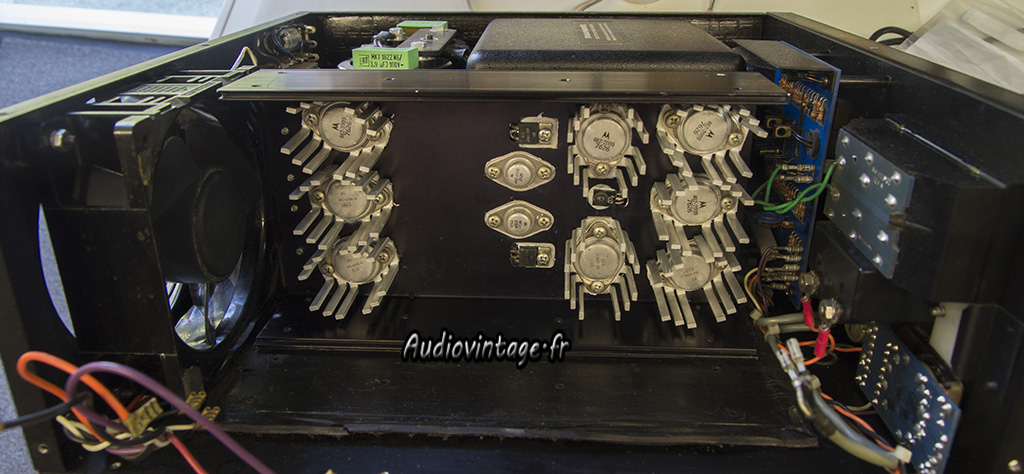

Nettoyage complet effectué, remontage en cours des cartes d’amplifications et des radiateurs supportant les transistors.

Marantz 510M

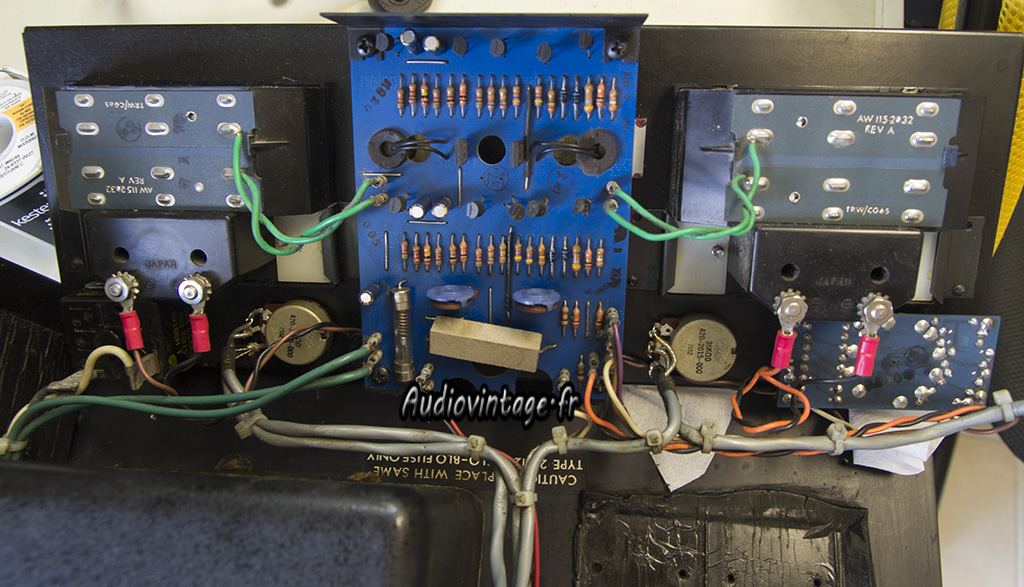

La section qui gère les vumètres se trouve derrière la façade.
Condensateurs remplacés. Les deux trimmers servent à régler les vumètres.
La procédure proposée dans le manuel de service a été respectée.
Les commandes ont été nettoyées bien évidemment.

Marantz 510M
Marantz 510M

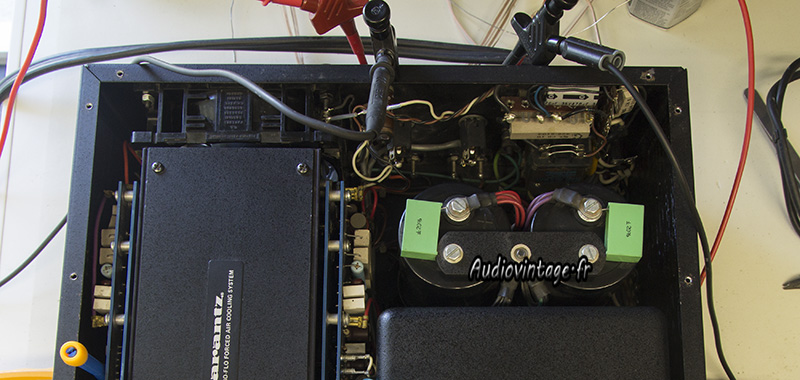

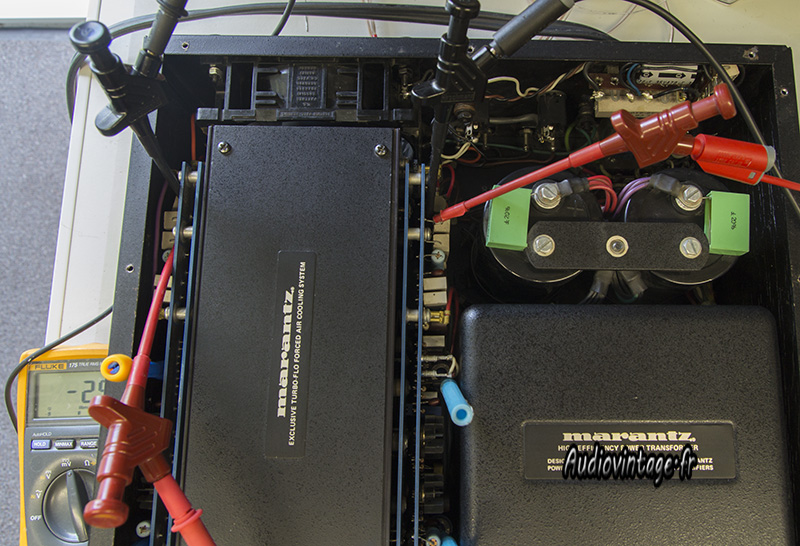

Premier démarrage, les tournevis sont en place pour ajuster l’offset et le bias sur les deux canaux.
La procédure est présente dans le manuel de service. Pas de difficulté particulière.

Marantz 510M
Passage au banc de test.
Il est connu que la puissance de ce bloc Marantz est très sous-estimée.
Il est donné pour 2x256watts minimum sous 8 ohms, entre 20hz et 20khz, avec une dht maximum de 0.05%.

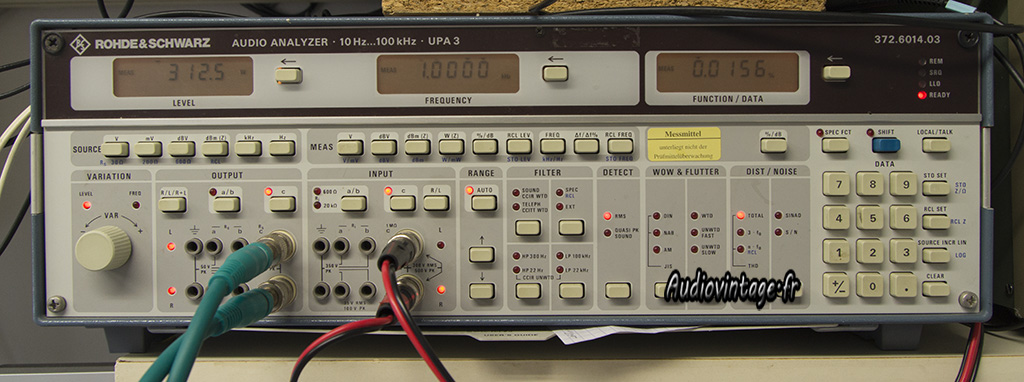

Comme vous pouvez le voir, je l’ai mesuré à 2x312watts sous 8 ohms, à 1khz avec une dht de 0.01%.
Et encore, on est encore très loin de l’écrêtage, mais mes résistances de charge sont données pour tenir 250watts, même en les refroidissant, je ne peux m’aventurer à les pousser plus loin..
Bref, il a la santé !

Marantz 510M
Marantz 510M
Marantz 510M

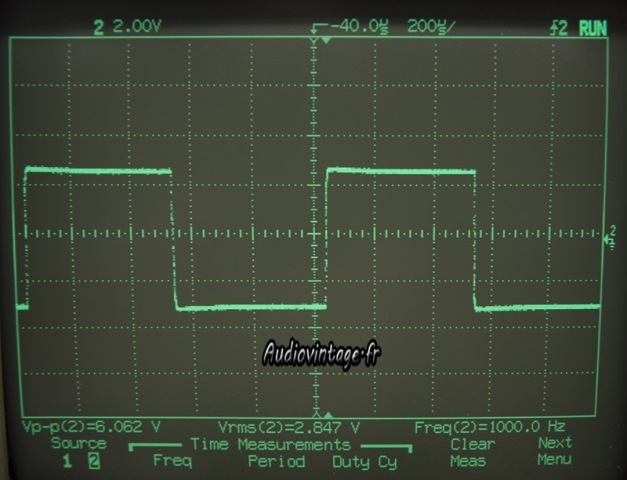

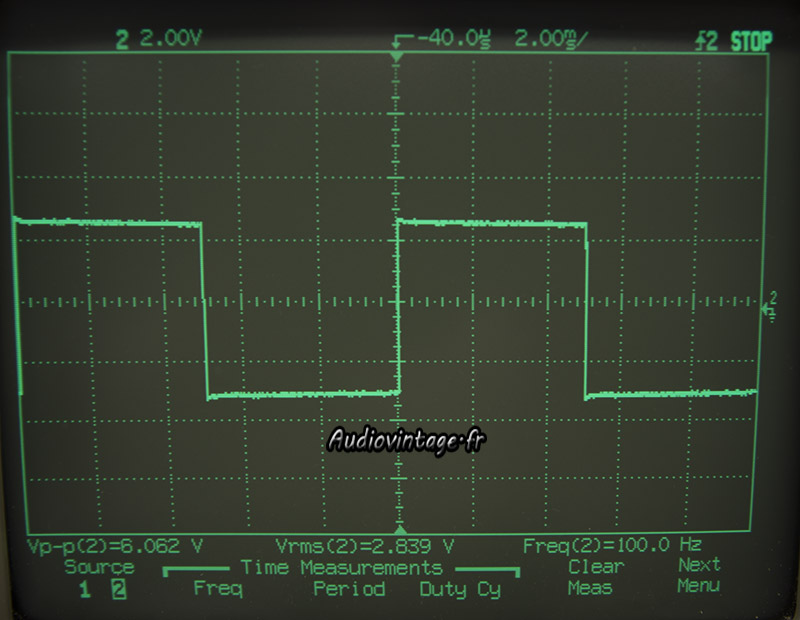

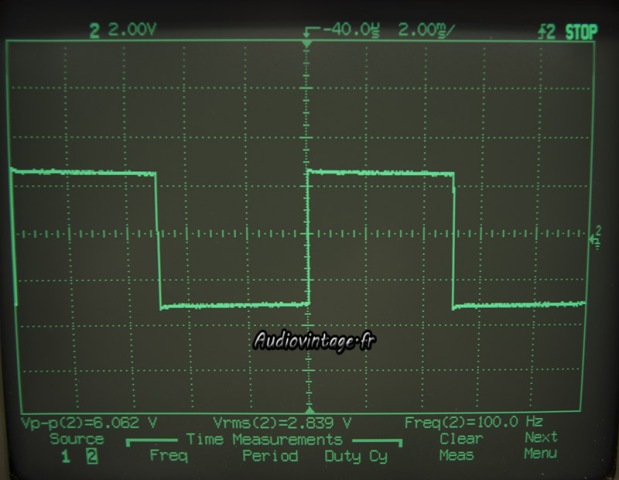

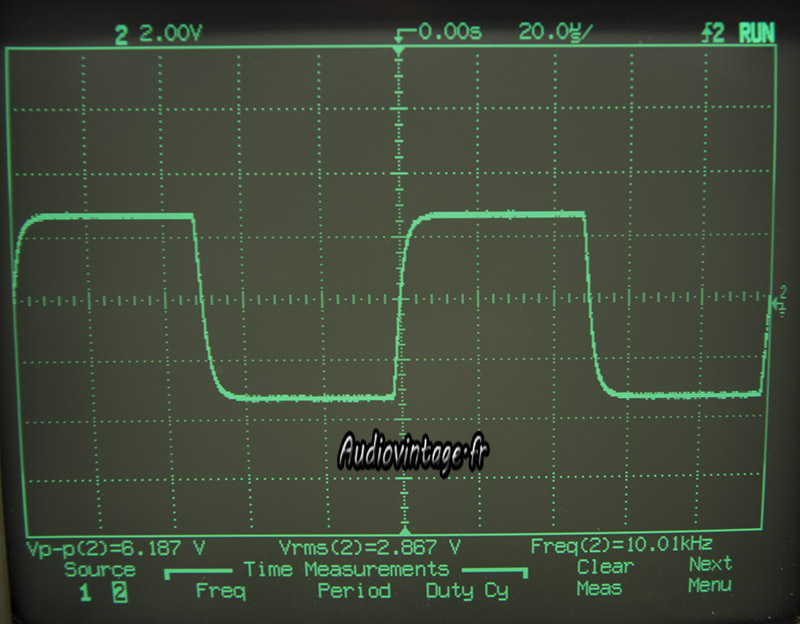

Quelques mesures sur signal carré à 100hz, 1khz et 10khz.

Marantz 510M

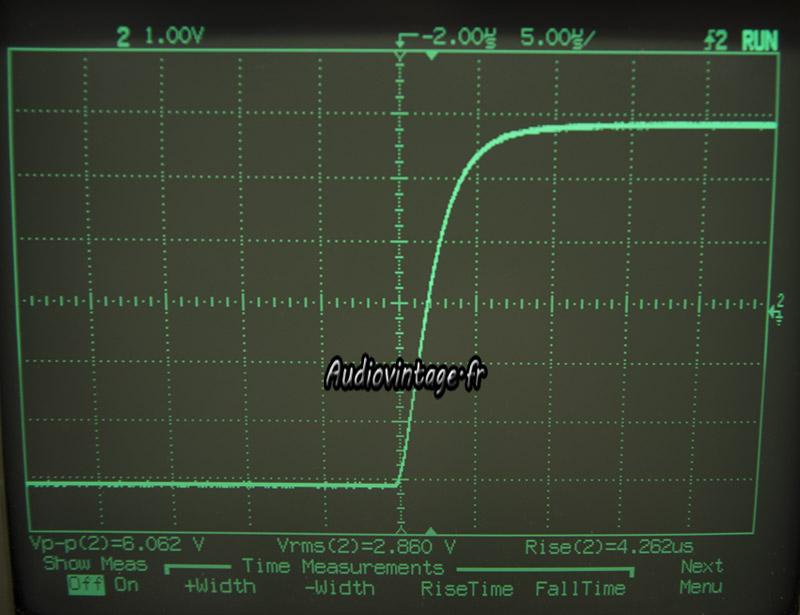

Temps de montée à 10khz.

Marantz 510M
Marantz 510M
Détails…

Marantz 510M

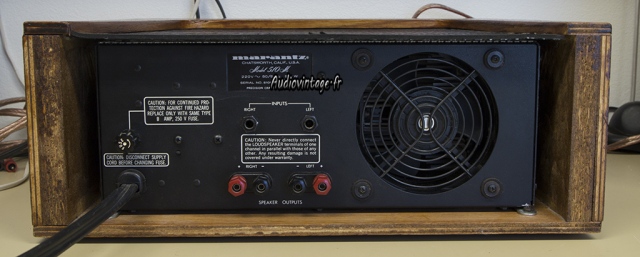

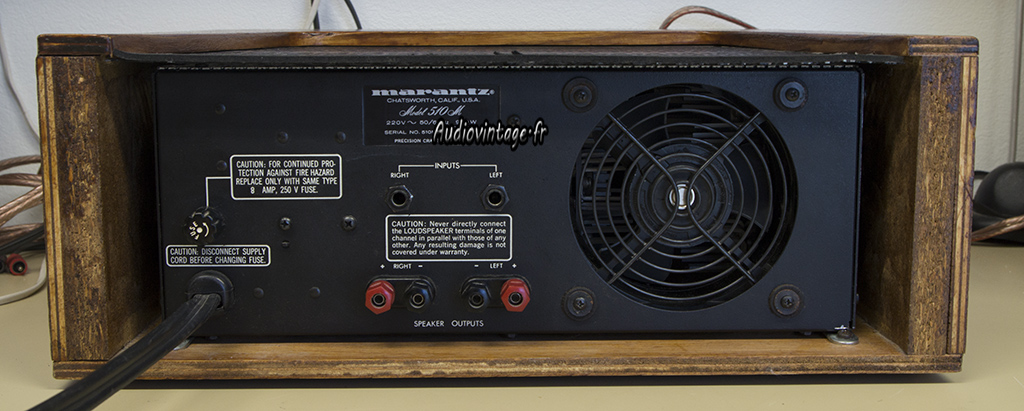

Connectique.
