JVC M-3030 : il en impose !
Un rare bloc de puissance JVC à l’atelier, un M-3030.

JVC M-3030 : à son arrivée.
Ce JVC fonctionne encore correctement. Je note un souci de relais en mauvais état, entrainant dans le cas présent, une distorsion parfois audible sur un canal.
Une précédente intervention est visible, avec le remplacement d’un transistor de puissance. Les références exactes de ces transistors sont totalement introuvables, mais le remplaçant mis en place est correct et les mesures au banc ne montreront aucun problème à ce sujet.
Leur positionnement est atypique, les transistors PNP sont positionnés sur les côtés de l’appareils, et les NPN sont planqués derrière le cache en plastique ou se trouve la led, au milieu de la façade.

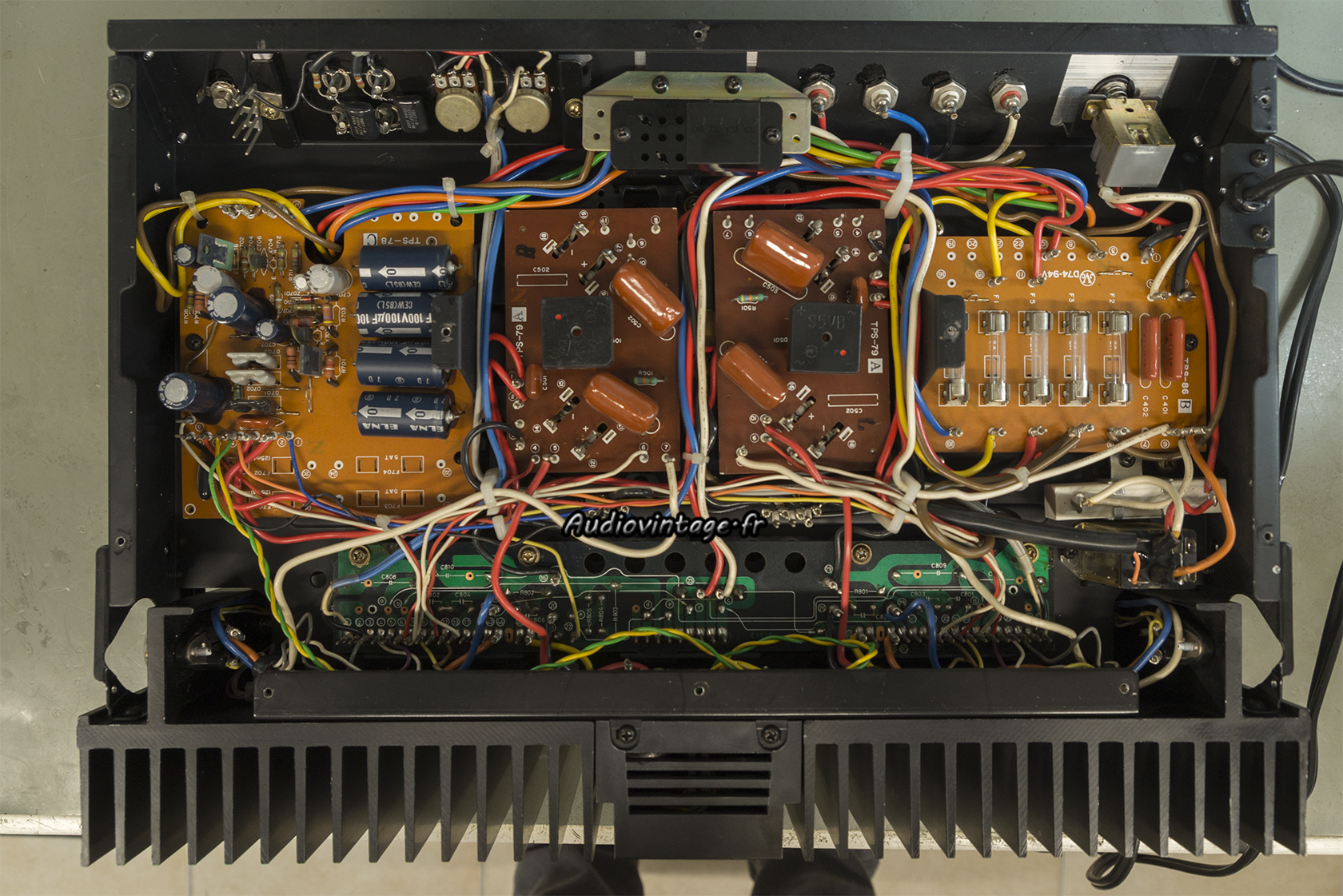

JVC M-3030 : à son arrivée.
Sous l’appareil, le circuit d’alimentation sur le côté, au milieu les deux ponts de diodes (double mono) sous lesquels se trouvent les condensateurs de filtrage d’alimentation (en bon état).

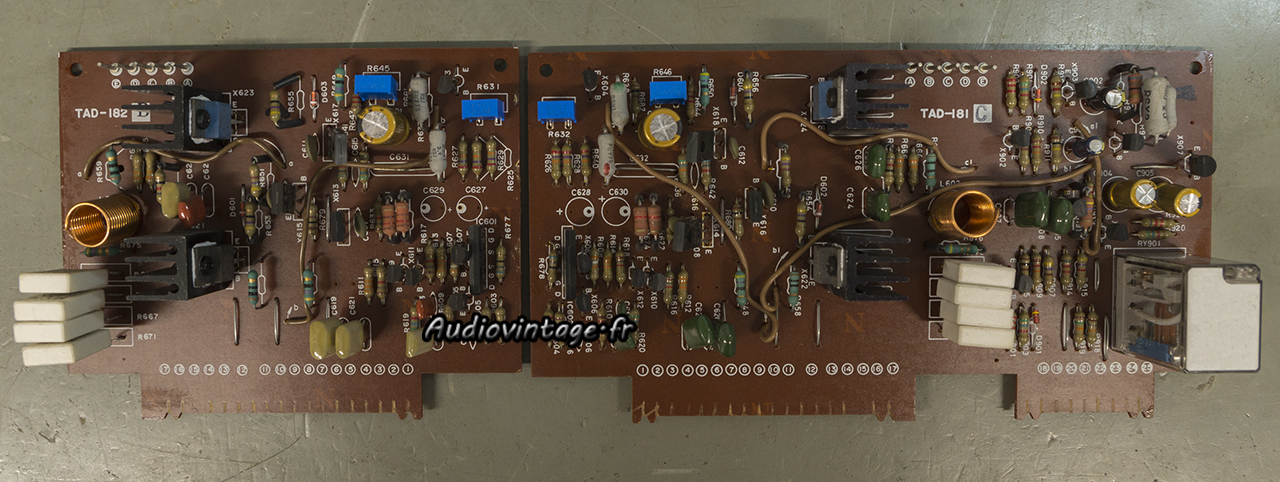

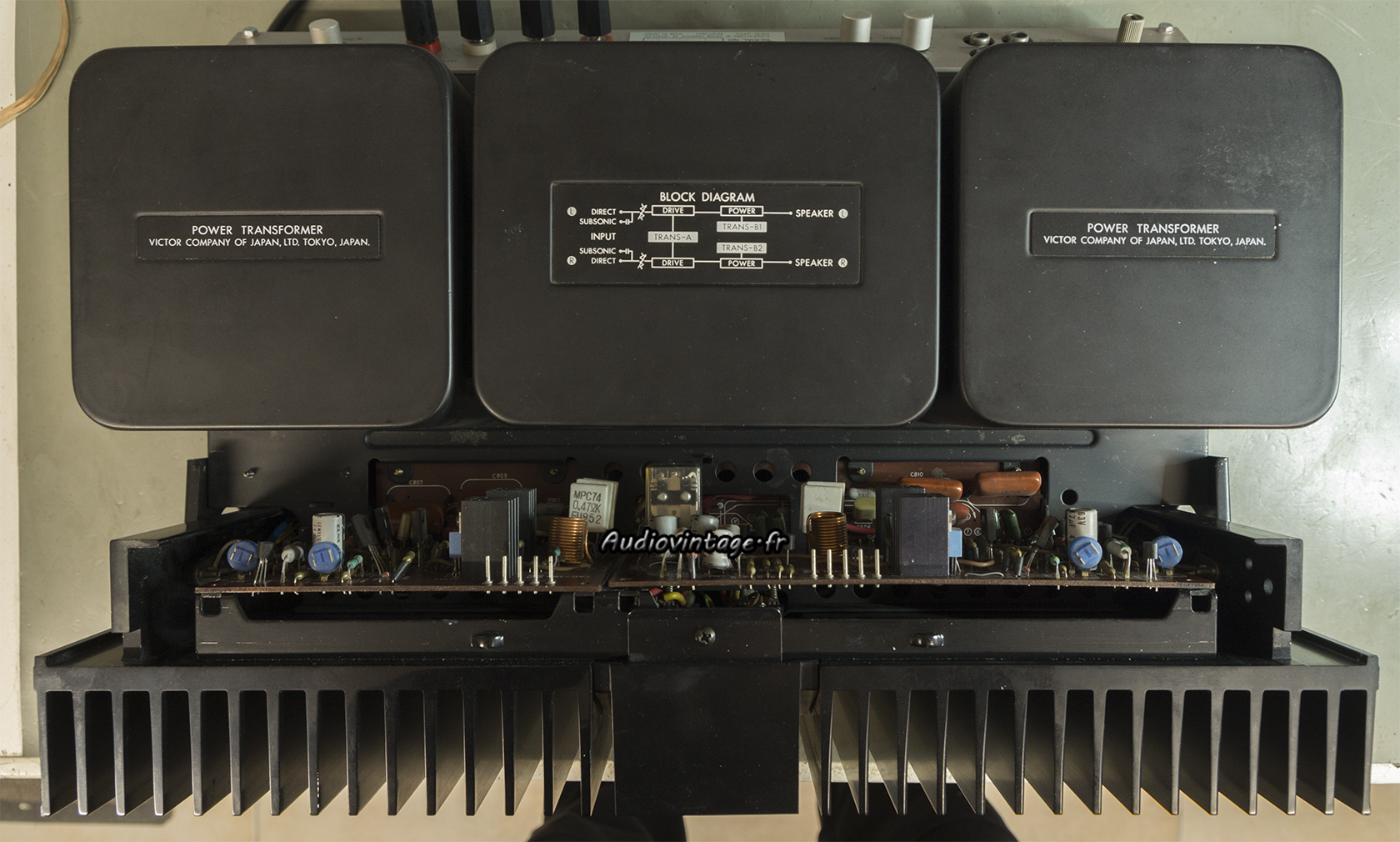

JVC M-3030 : circuit drivers à revoir.
Les deux circuits drivers. L’un des deux supporte également le circuit de muting/protection.
Des griffes sont présentes pour maintenir en place les circuits sur leurs connecteurs, et croyez-moi, ça tient vraiment très bien.

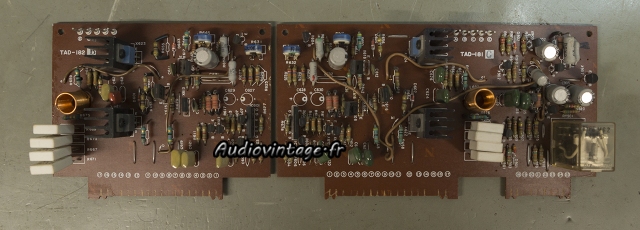

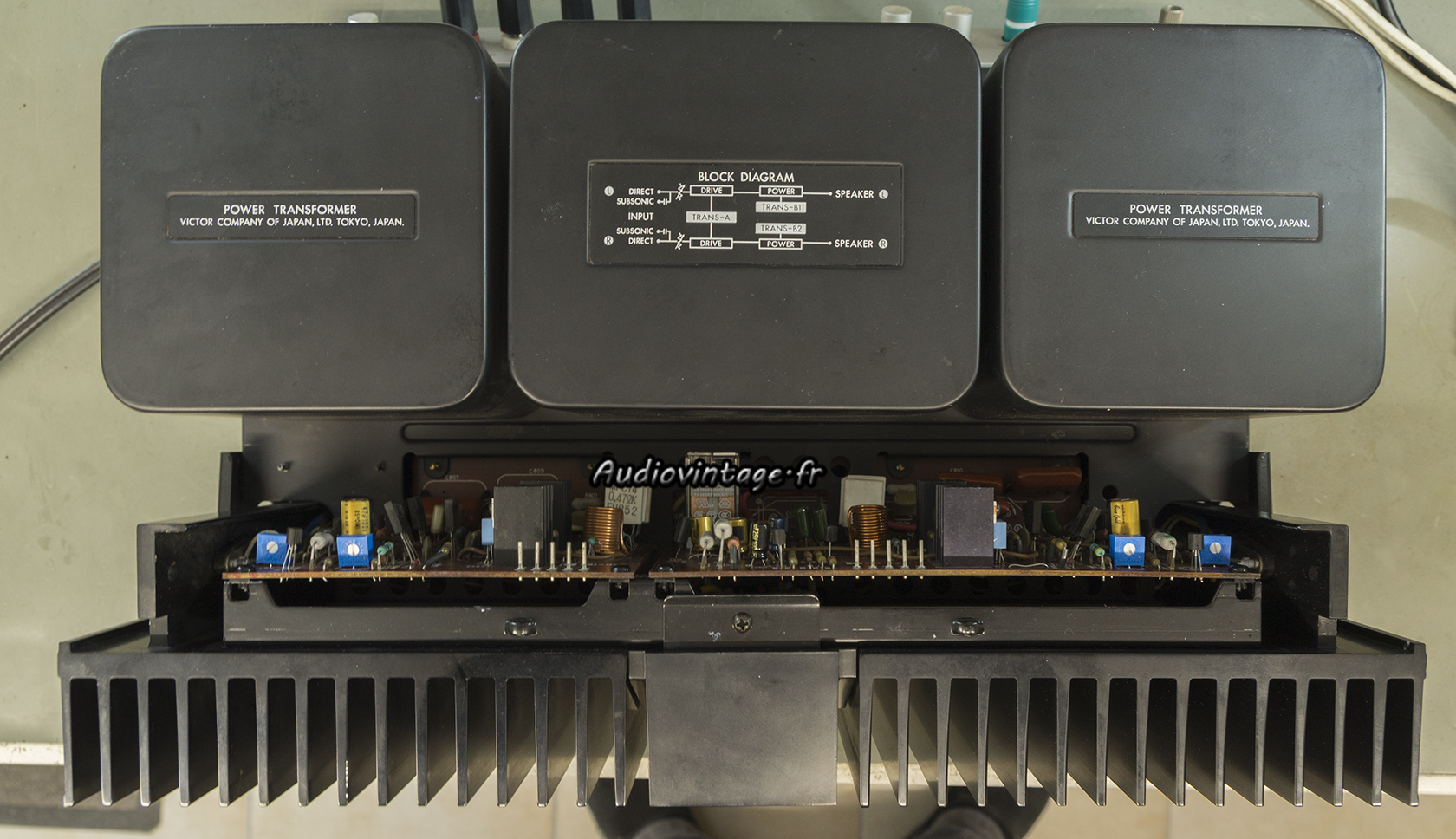

JVC M-3030 : les circuits drivers révisés.
Les condensateurs chimiques sont remplacés tout comme les résistances ajustables et le relais. Les transistors montés sur les radiateurs reçoivent une noix de graisse fraiche.

JVC M-3030 : alimentation à revoir.
Le circuit d’alimentation.

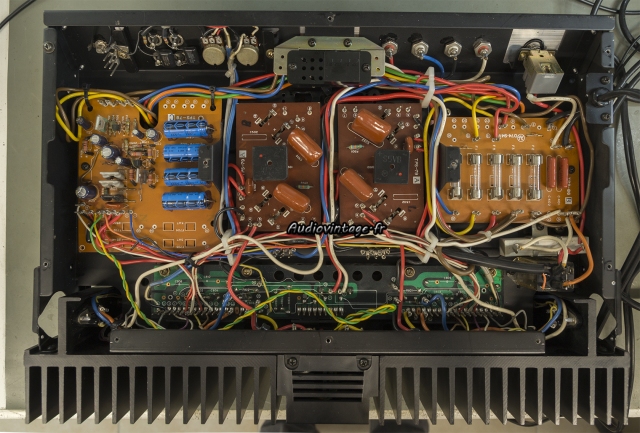

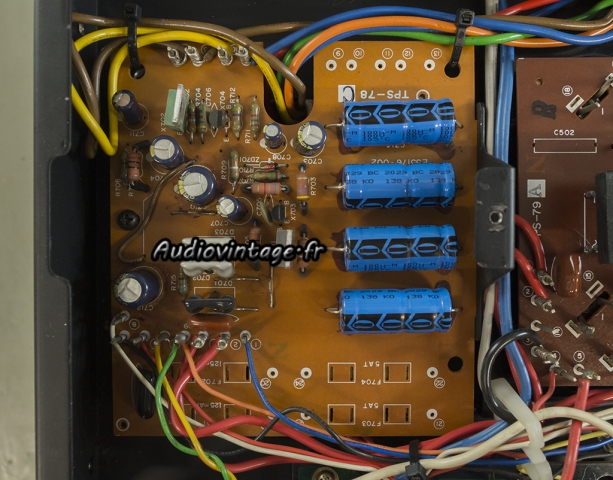

JVC M-3030 : alimentation révisée.
Condensateurs neufs. De soudures sont refaites par sécurité.

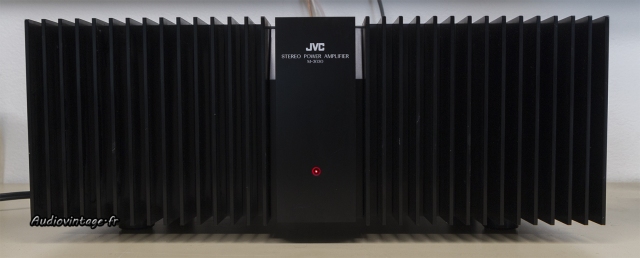

JVC M-3030 : terminé.
JVC M-3030 : terminé.
Terminé.

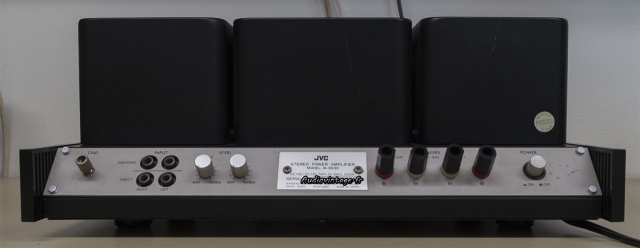

JVC M-3030 : connectique.
Connectique.

Les mesures :

JVC M-3030 : distorsion-a-2x1w-sous-8-ohms
Distorsion à 2x1w sous 8 ohms.

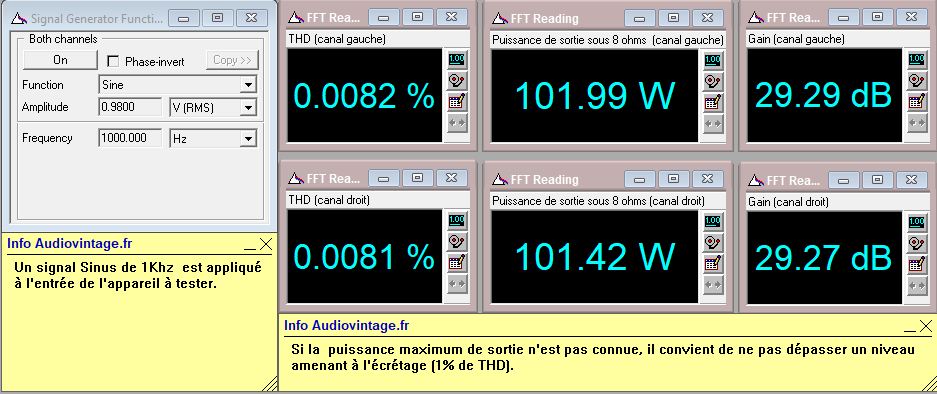

JVC M-3030 : distorsion-a-2x100w-sous-8-ohms
Distorsion à 2x100w sous 8 ohms.

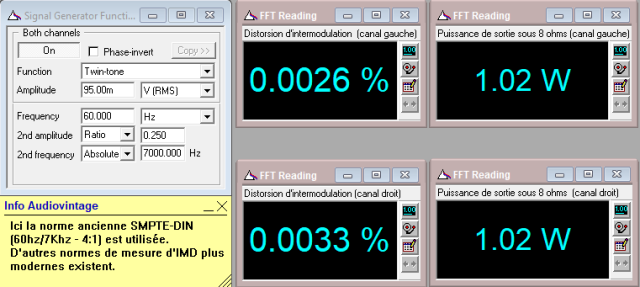

JVC M-3030 : IMD-a-2x1w-sous-8-ohms
Distorsion d’intermodulation à 2x1w sous 8 ohms.

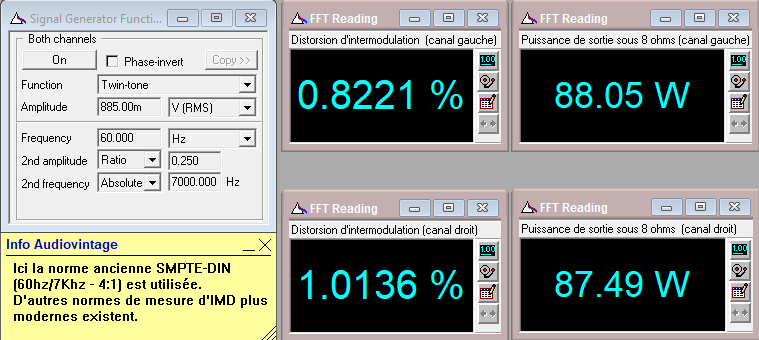

JVC M-3030 : puissance-de-sortie-sous-8-ohms-a-lecretage-en-IMD
Puissance de sortie sous 8 ohms à l’écrêtage en IMD.

JVC M-3030 : reponse-en-frequence-a-2x1w-sous-8-ohms
Réponse en fréquence à 2x1w sous 8 ohms.

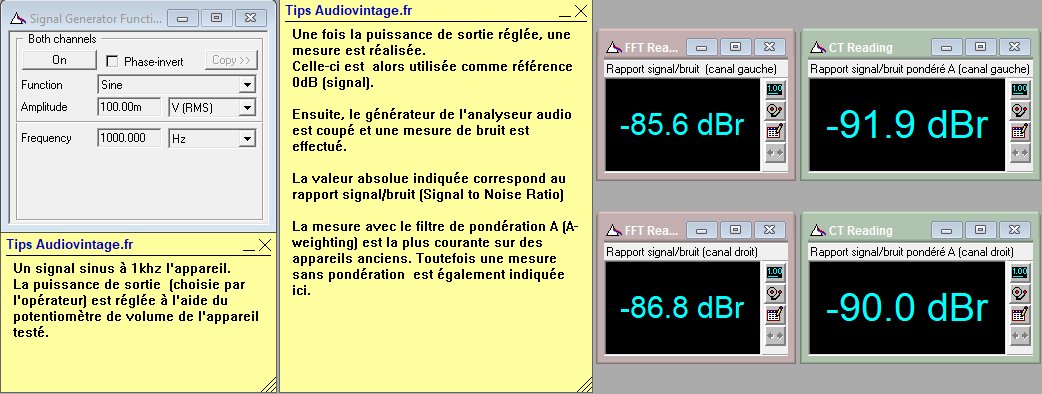

JVC M-3030 : rapport-signal-bruit-a-2x1w-sous-8-ohms
Rapport signal bruit à 2x1w sous 8 ohms.

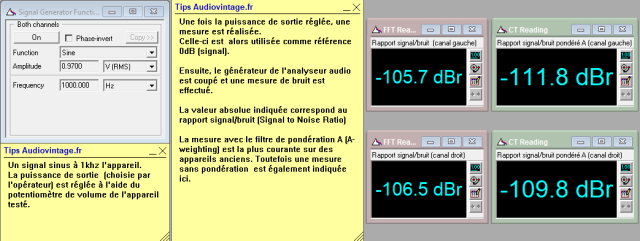

JVC M-3030 : rapport-signal-bruit-a-2x100w-sous-8-ohms
Rapport signal bruit à 2x100w sous 8 ohms.

Les mesures à l’oscilloscope :

JVC M-3030 : signal-carre-a-100hz
JVC M-3030 : signal-carre-a-1khz
JVC M-3030 : signal-carre-a-10khz

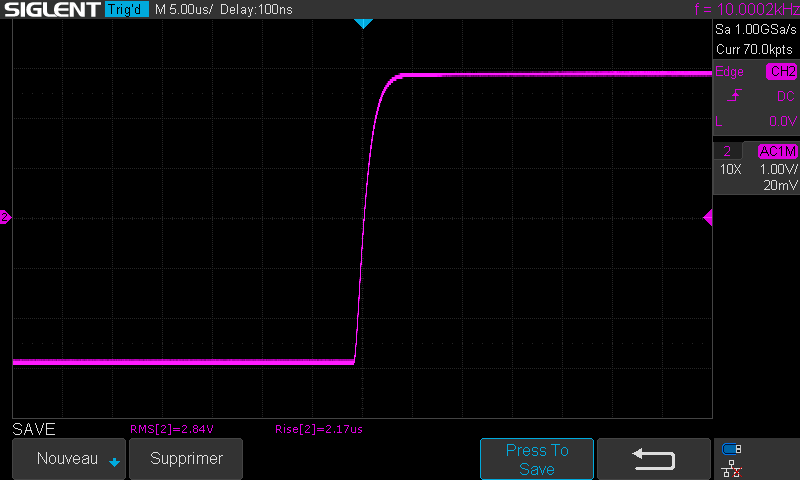

JVC M-3030 : temps-de-montee-a-10khz
Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms.
