Grundig V2

Grundig V2 : sobre et pas tout en plastique...
Pour changer un peu, réparation et révision partielle d’un amplificateur Grundig V2 « Fine Arts » de la première moitié des années 90.

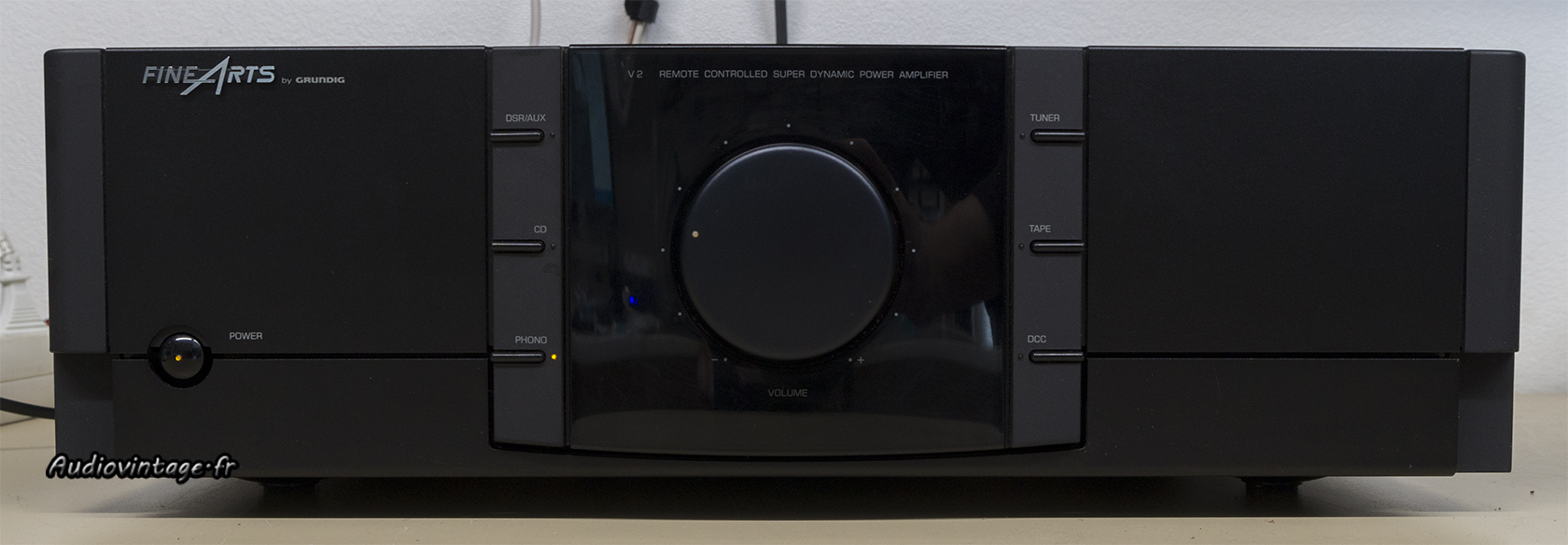

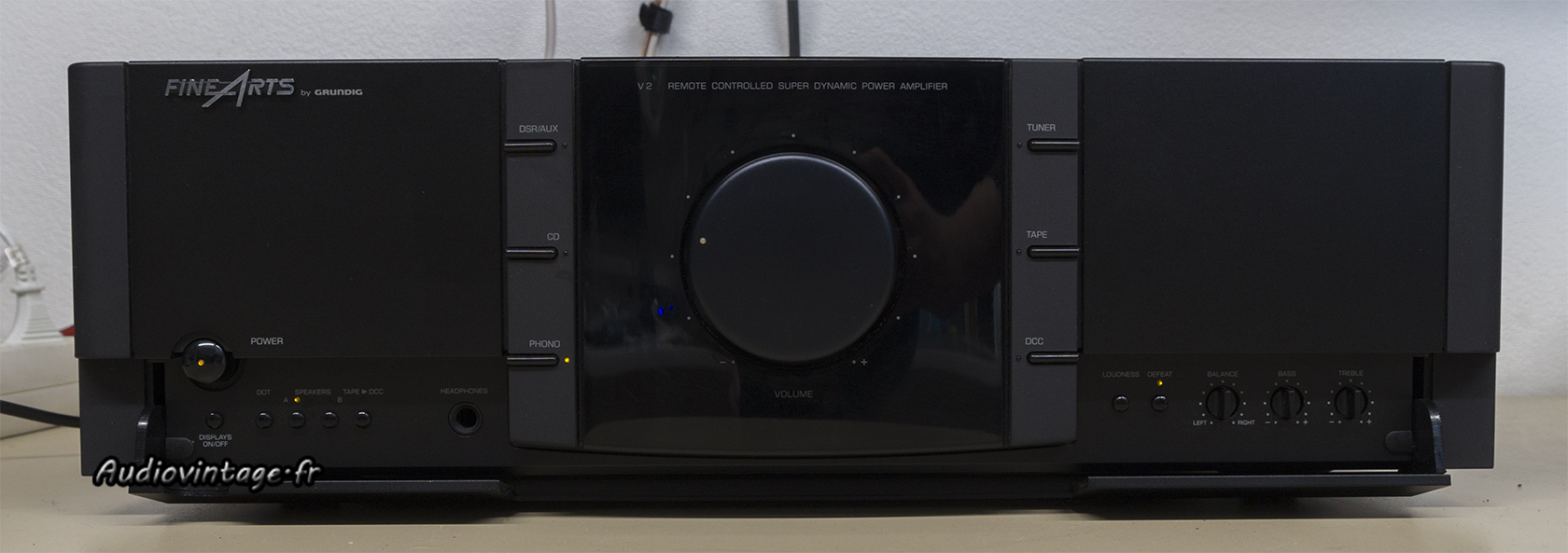

Grundig V2 : à son arrivée.
Un look un peu particulier, et Grundig a réussi à faire passer la façade en métal pour du simple plastique, c’est fort 🙂
Il ne fonctionne pas très bien et « crachote » sur un canal peu de temps après sa mise en route.
La conception permet de trouver rapidement le circuit responsable. Je déconnecte tout sauf le circuit principal supportant entre autre chose l’amplification finale, ça crachote toujours. Un coup de bombe givrante et le transistor responsable est identifié.

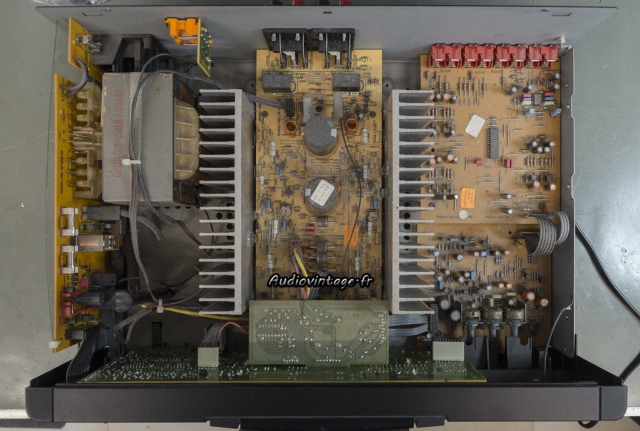

Grundig V2 : circuit principal à revoir.

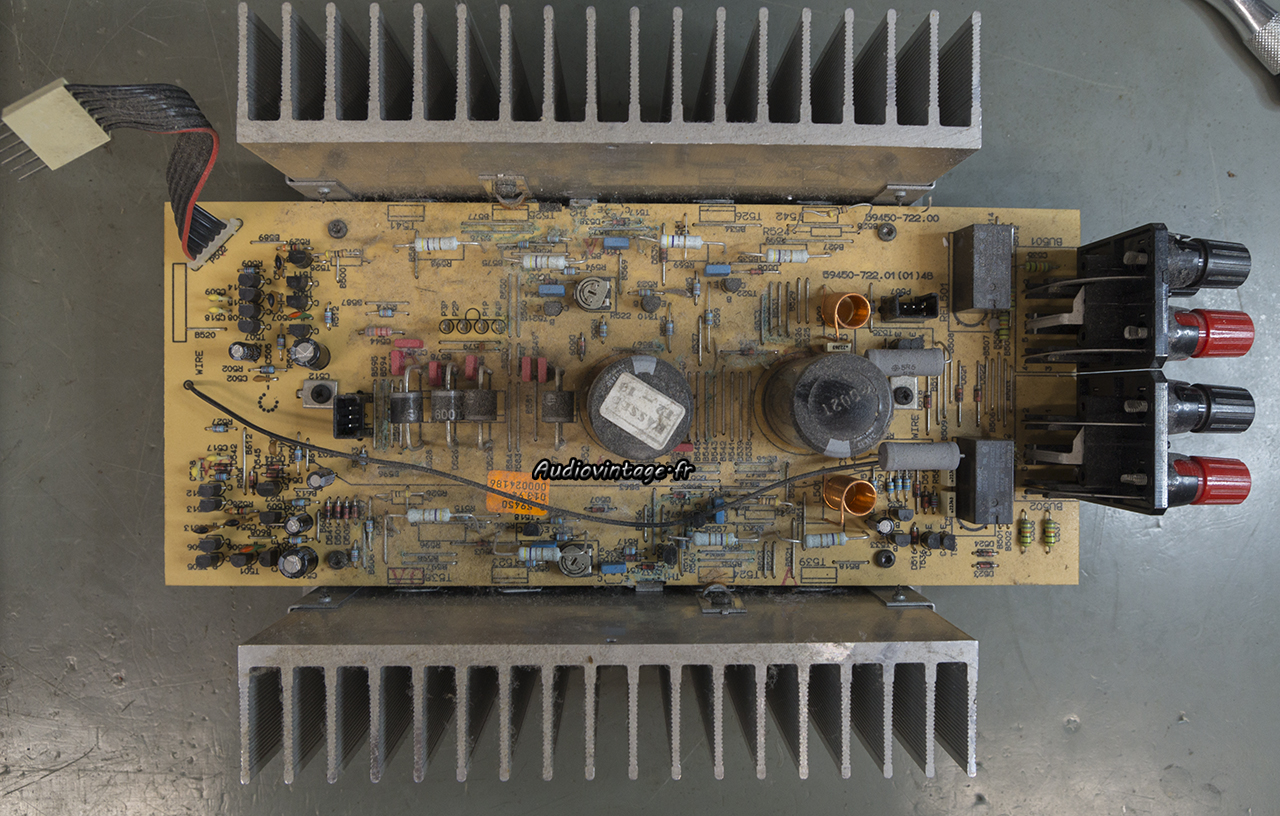

Retrait du module principal. Les deux condensateurs chimiques de filtrage Elna sont gonflés et doivent être remplacés.

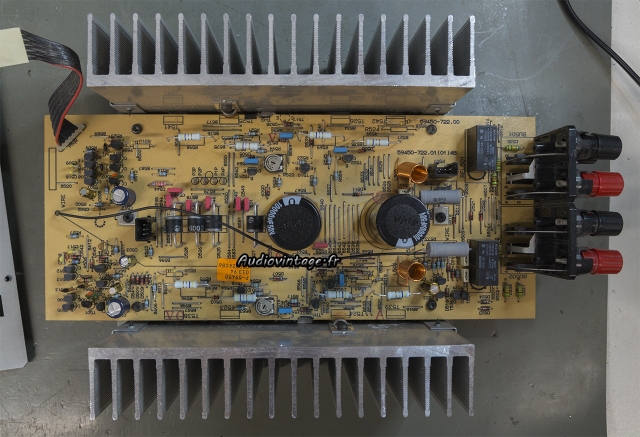

Grundig V2 : circuit principal réparé et révisé.
Condensateurs chimiques remplacés ainsi que certains transistors à l’entrée du circuit d’amplification, dont l’un d’entre eux était responsable des crachotements.

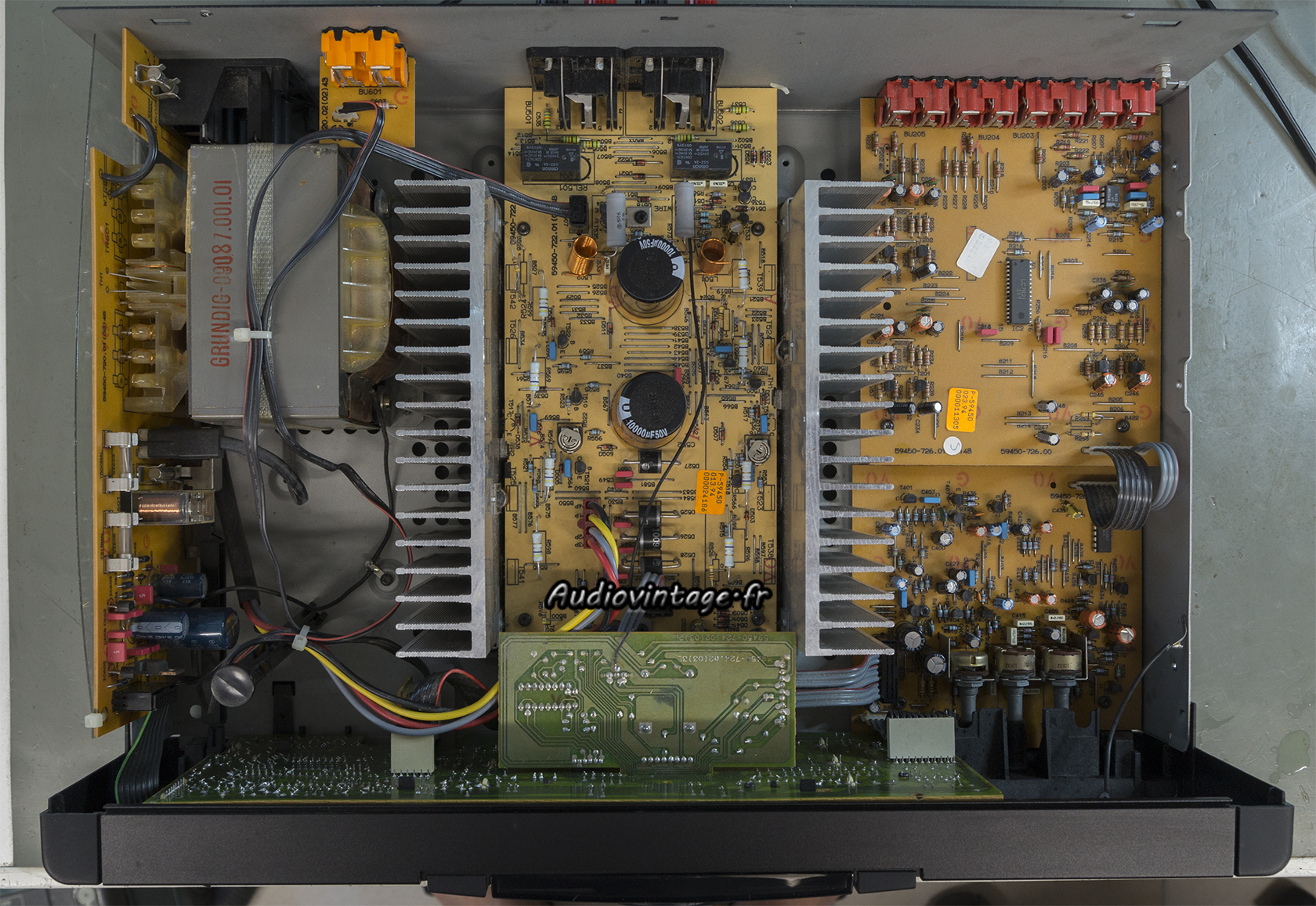

Grundig V2 : terminé.
Remontage. Nettoyage, réglages des courants de repos. Terminé.

Grundig V2 :  les commandes sous le bandeau pivotant.
Sous le bandeau inférieur pivotant, les commandes habituelles d’un amplificateur.

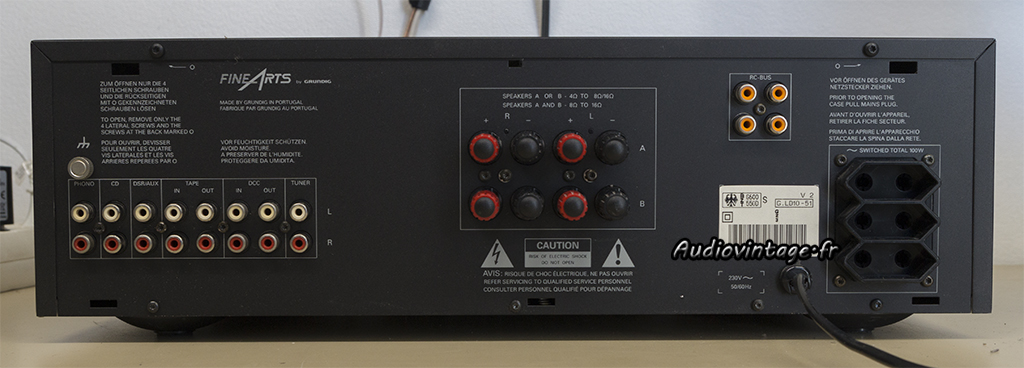

Grundig V2 : connectique.
Connectique.

Les mesures sur entrée CD :

Grundig V2 : distorsion-a-2x1w-sous-8-ohms-entree-CD-tone-defeat
Distorsion à 2x1w sous 8 ohms, entrée CD, tone defeat.

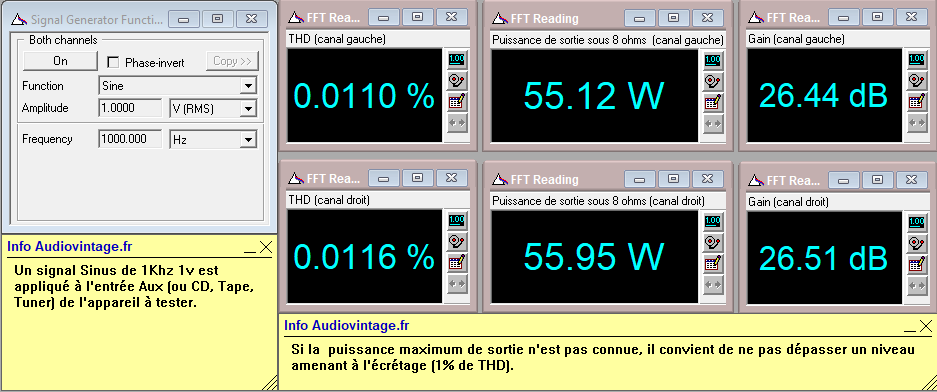

Grundig V2 : distorsion-a-2x55w-sous-8-ohms-entree-CD-tone-defeat
Distorsion à 2x55w sous 8 ohms, entrée CD, tone defeat.

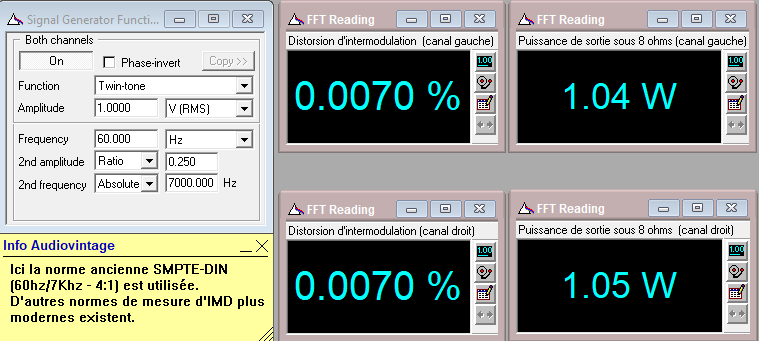

Grundig V2 : IMD-a-2x1w-sous-8-ohms-entree-CD-tone-defeat
Distorsion d’intermodulation à 2x1w sous 8 ohms, entrée CD, tone defeat.

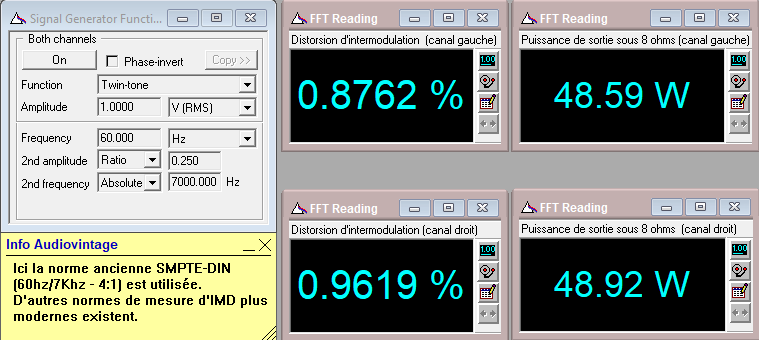

Grundig V2 : puissance-de-sortie-sous-8-ohms-a-lecretage-en-IMD-entree-CD-tone-defeat
Puissance de sortie sous 8 ohms à l’écrêtage en IMD, entrée CD, tone defeat.

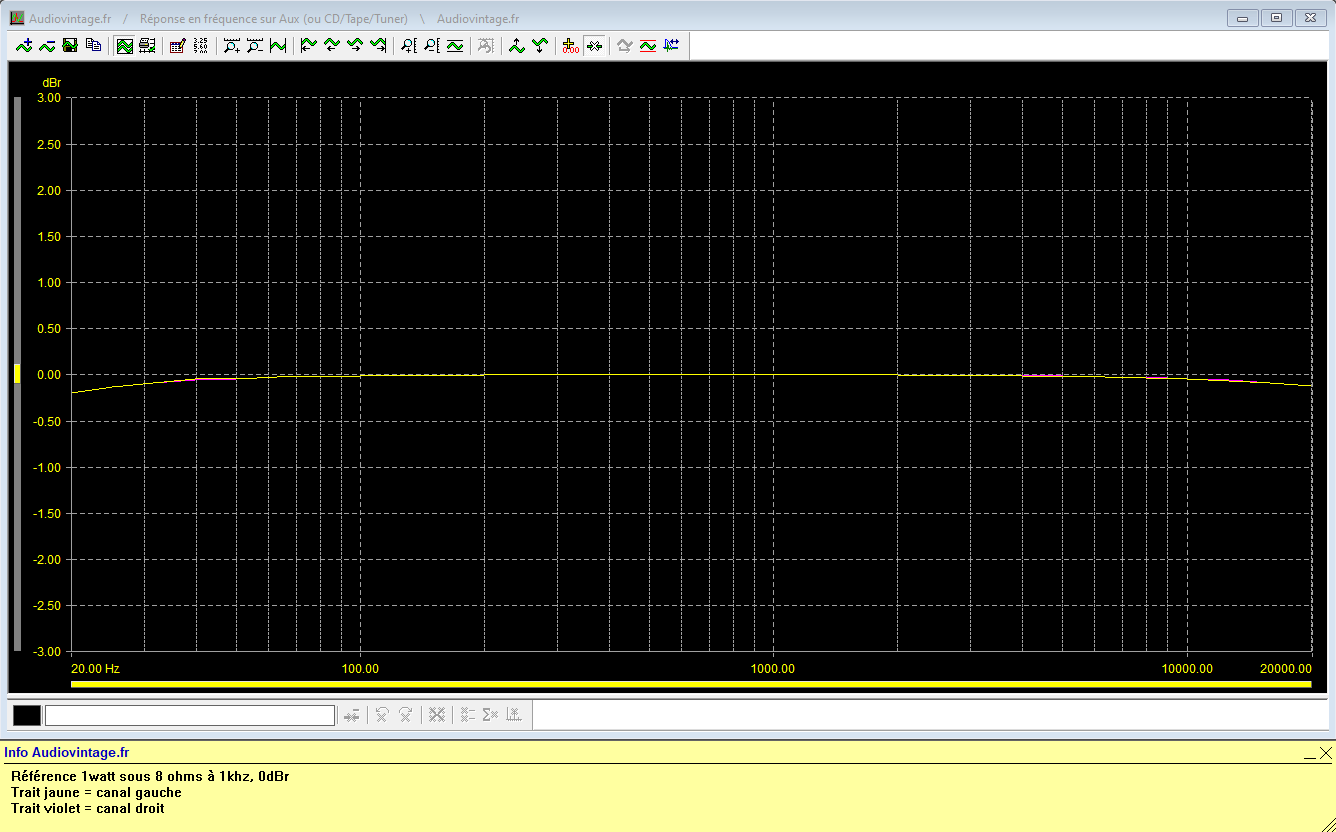

Grundig V2 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-CD-tone-defeat
Réponse en fréquence à 2x1w sous 8 ohms, entrée CD, tone defeat.

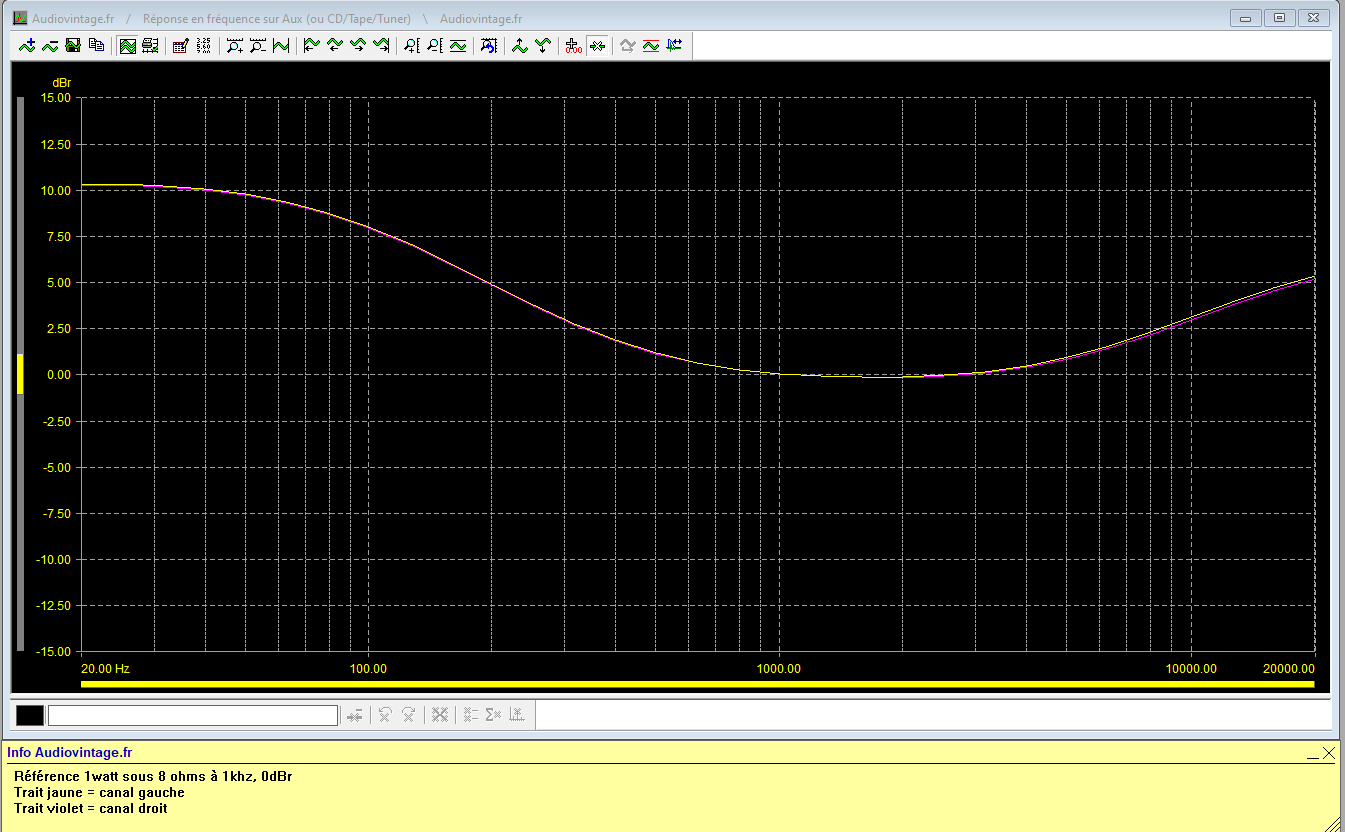

Grundig V2 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-CD-tone-defeat-loudness-active
Réponse en fréquence à 2x1w sous 8 ohms, entrée CD, tone defeat, loudness activé.

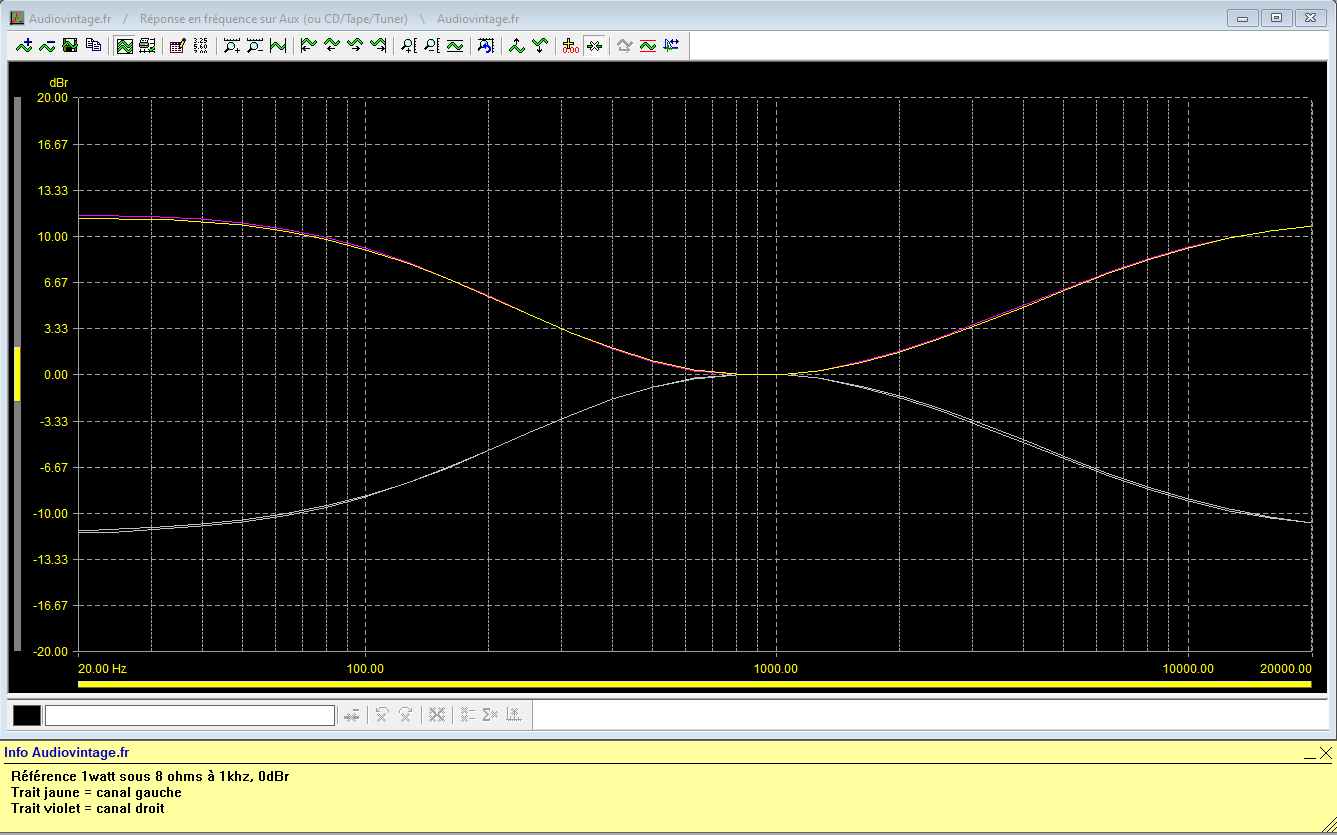

Grundig V2 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-CD-correcteurs-de-tonalite-au-mini-puis-au-maxi
Réponse en fréquence à 2x1w sous 8 ohms, entrée CD, correcteurs au mini puis au maxi.

Grundig V2 : rapport-signal-bruit-a-2x1w-sous-8-ohms-entree-CD-tone-defeat
Rapport signal bruit à 2x1w sous 8 ohms, entrée CD, tone defeat.

Grundig V2 : rapport-signal-bruit-a-2x55w-sous-8-ohms-entree-CD-tone-defeat
Rapport signal bruit à 2x55w sous 8 ohms, entrée CD, tone defeat.

Les mesures sur entrée phono :

Grundig V2 : distorsion-a-2x1w-sous-8-ohms-entree-phono-tone-defeat
Distorsion à 2x1w sous 8 ohms, entrée phono, tone defeat.

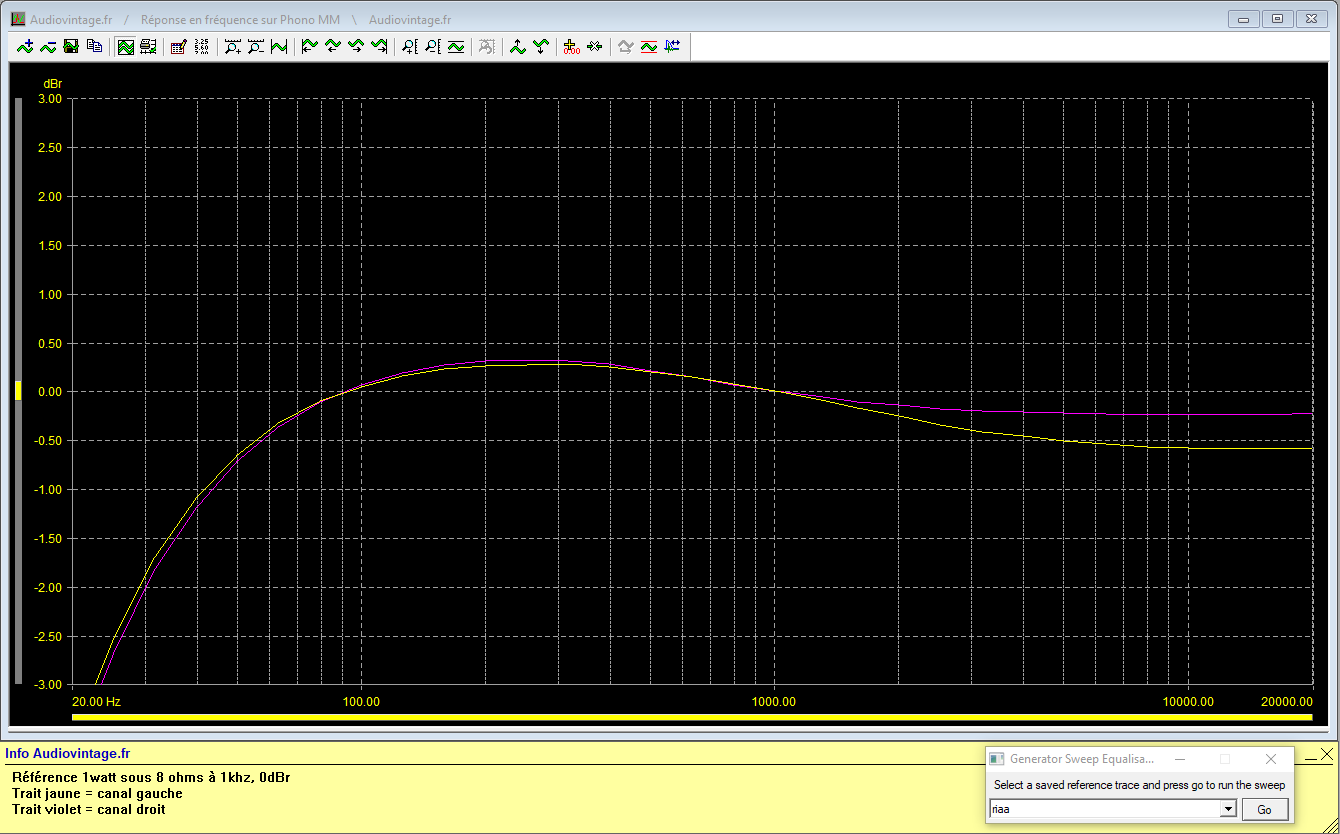

Grundig V2 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-phono-tone-defeat
Réponse en fréquence à 2x1w sous 8 ohms, entrée phono, tone defeat.

Grundig V2 : rapport-signal-bruit-a-2x1w-sous-8-ohms-entree-phono-tone-defeat
Rapport signal bruit à 2x1w sous 8 ohms, entrée phono, tone defeat.

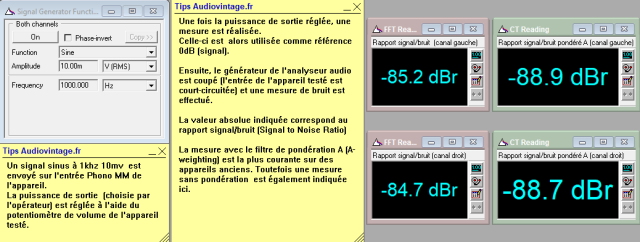

Grundig V2 : rapport-signal-bruit-a-2x55w-sous-8-ohms-entree-phono-tone-defeat
Rapport signal bruit à 2x55w sous 8 ohms, entrée phono, tone defeat.

Les mesures à l’oscilloscope :

Grundig V2 : signal-carre-a-100hz
Grundig V2 : signal-carre-a-1khz
Grundig V2 : signal-carre-a-10khz

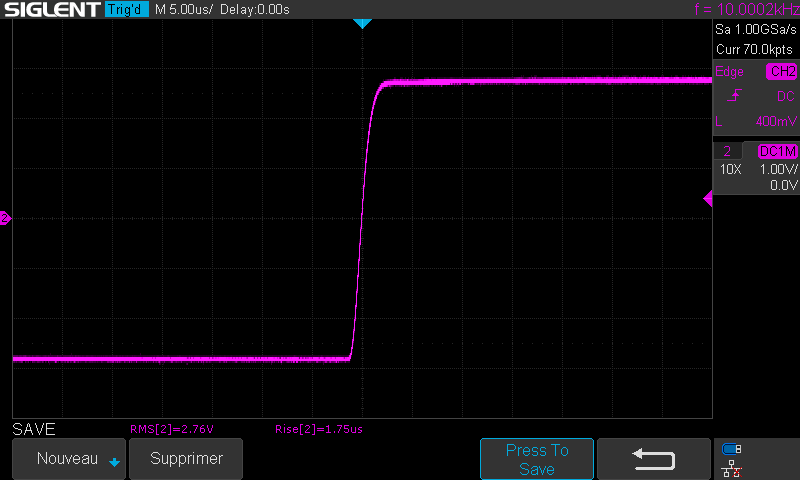

Grundig V2 : temps-de-montee-a-10khz
Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms, entrée CD, tone defeat.
